Устройство вентилируемого фасада, преимущества использования облицовки из керамогранита

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

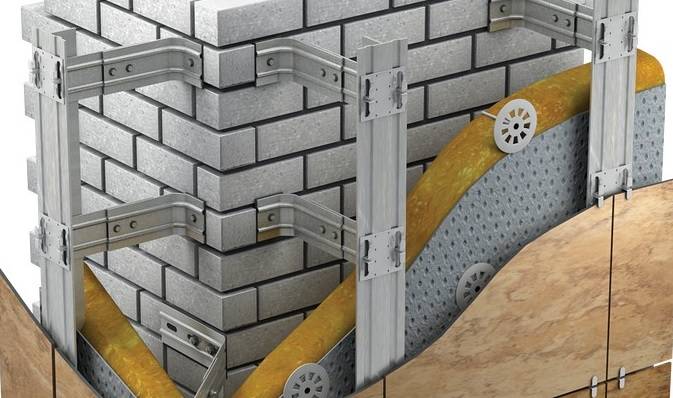

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

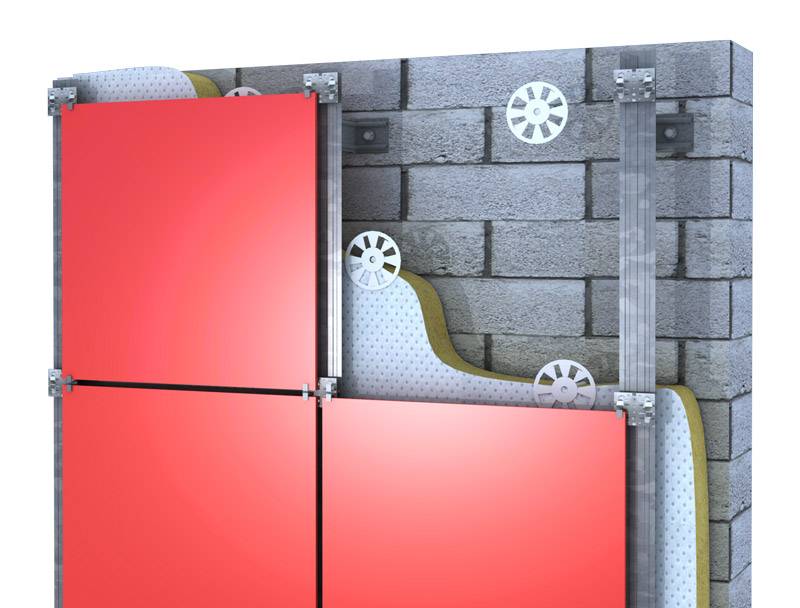

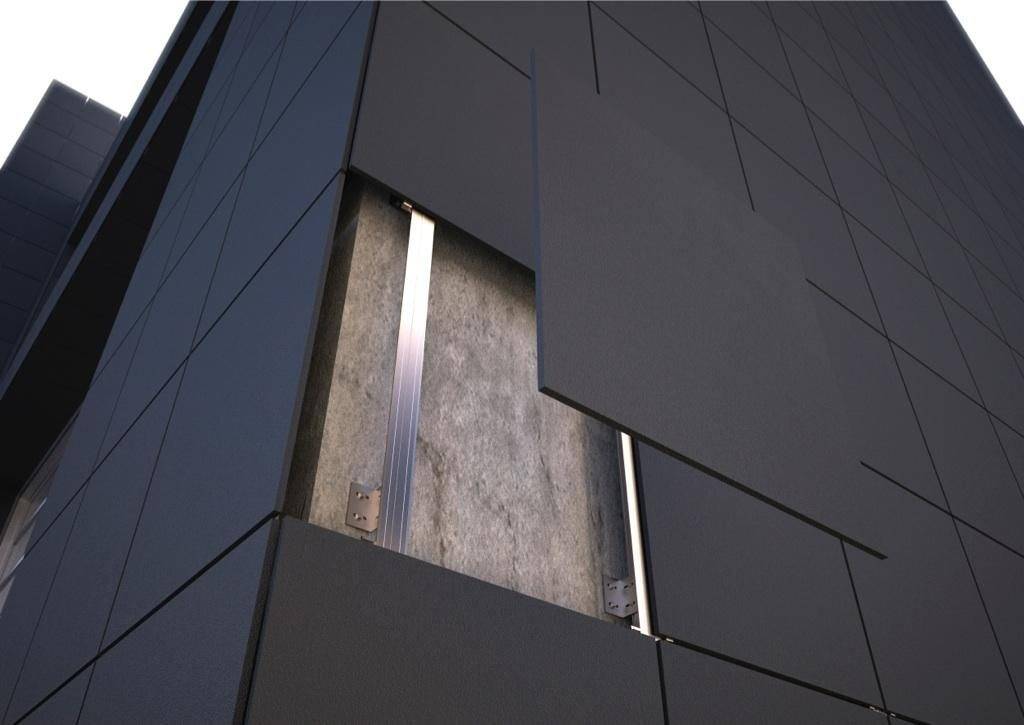

Что собой представляет вентилируемый фасад

Вентилируемый фасад — технология навесного фасада, при которой на несущую стену или перекрытие крепится стальной или алюминиевый каркас и навешиваются плиты из керамогранита, камня, металла или композита.

Между плитами и стеной остается проем, по которому циркулирует воздух (вентиляция). Такая система позволяет убирать конденсат со стен, защищает их от неблагоприятных погодных условий, зимой держит тепло внутри здания, а летом его отводит.

Для утепления помещений внутри зазора одним или двумя слоями прокладывают пенополистирольный или пенопластовый влагонепроницаемый утеплитель. Между ним и стеной оставляют промежуток от 2 до 5 см, чтобы в случае промокания изоляционного материала он быстро высох.

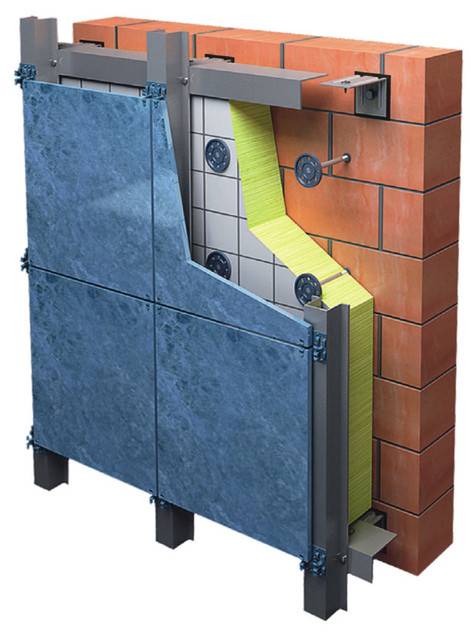

В систему вентфасада входят:

1. Металлический каркас: кронштейны, несущие профили, крепежные элементы (анкоры, дюбели, уплотнительные ленты, маскировочные вставки).
2. Утеплитель и защитная пленка (при необходимости).
3. Керамогранитные кассеты.

Процесс монтажа вентфасада поэтапно:

1. Проводится разметка стены для крепления каркаса несмываемой краской.
2. Устанавливаются кронштейны с помощью дюбелей с использованием прокладок из паронита для надежности.
3. Укладывается теплоизоляция. По правилам укладка выполняется снизу вверх и идет параллельно с навешиванием керамогранитных плит, чтобы легкий пенополистирол или пенопласт не унесло ветром. Для крепления уплотнителя используют тарельчатые дюбели. Между ним и стеной оставляют расстояние для циркуляции воздуха.
4. Вертикальные и горизонтальные направляющие вставляются в выемки кронштейнов и крепятся заклепками.
5. На направляющие навешиваются керамогранитные плиты.

Критерии выбора элементов вентфасада

Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.

Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:

• первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
• второй толщиною 80 мм с плотностью не ниже 60 кг/м³.

Размер вентилируемого зазора Источник avatars.mds.yandex.net Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.

Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.

Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.

Нужна ли ветрозащитная плёнка Источник sip52.ru

Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.

Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.

Облицовка вентилируемого фасада клинкерной плиткой Источник www.dealand.ru

Давайте для примера рассмотрим, как формируется вентилируемый фасад из керамогранита.

Услуги компании Оптима Фасад

• Проведение натурных испытаний крепежа
• Геодезия и привязка фасада (2D развёртки, 3D модель)
• Изготовление облицовочных материалов
• Производство систем вентилируемых фасадов
• Монтажные работы
• Шеф-монтаж
• Проект фасада ППР
• Проект фасада АСР
• Изготовление корзин перфорированных
• Лазерная резка, фрезеровка, вальцовка
• Изготовление доборных элементов системы
• Реализация утеплителя и теплоизоляции

Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.

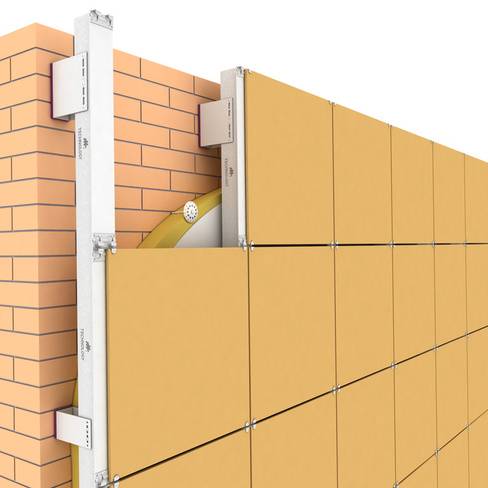

Подсистема для вентилируемого фасада

Вентилируемые фасады – это системы облицовки зданий, обеспечивающие эффективный отвод влаги, которая может попасть в утеплитель или звукоизолятор снаружи или изнутри здания.

Суть вентилируемых систем состоит в том, что благодаря особой конструкции каркаса между утеплителем и облицовкой создается гарантированный вентиляционный зазор.

Детальная конструкция фасада зависит от вида облицовки, в качестве которой может использоваться сайдинг, керамогранит, металлокассеты, натуральный камень, композит, фиброцемент. Основным элементом вентилируемого фасада является каркас – система, служащая основанием для крепления облицовки.

Каркас состоит из опорных кронштейнов (консолей), переходных вставок (адаптеров) и несущих профилей алютех (реек). Опорные кронштейны обеспечивают связь каркаса со зданием. Они крепятся непосредственно к стене и могут иметь L-образную или П-образную форму.

Переходная вставка является промежуточным элементом. Сама она крепится к консоли, а к ее опорной поверхности крепится несущий профиль. Вставка необходима для того, чтобы компенсировать неровности стены и обеспечить точное расположение несущих профилей.

Для этого она имеет одну или две степени свободы. Сдвигая ее относительно опорного кронштейна, вставку можно приближать к стене или удалять от нее. Опорная поверхность некоторых вставок имеет возможность поворачиваться на 20°, это повышает возможности регулировки.

Несущий профиль служит для непосредственного крепления облицовки. В зависимости от вида последней рейки могут устанавливаться горизонтально или вертикально, либо образовывать ячейки (т.н. перекрестная система). Ячейки – наиболее технологичная система, позволяющая крепить облицовку любого вида.

По форме сечения различают T-образный, П-образный и L-образный несущий профиль. Обычно элементы каркаса изготавливается из оцинкованной стали с различными защитными покрытиями, в том числе и порошковым напылением. Выпускаются также каркасы из алюминия и нержавеющей стали.

Их особенность – надежные фасадные работы, большой срок службы, равный практически сроку службы здания. В сухом климате в качестве материала для каркаса может использоваться дерево.

Последовательность монтажа вентилируемых фасадов

Разметка отверстий для крепления опорных кронштейнов. Цель этой операции – расположение опорных кронштейнов строго на одной линии. Расстояние между рядами консолей зависит от вида используемой облицовки.

Однако в любом случае должно быть выполнено одно условие – расстояние от кронштейнов до угла здания не должно быть менее 10-15 см. Сверление отверстий по нанесенной разметке и очистка их от пыли.

Крепление консолей. Под их опорные поверхности устанавливается паронитовая или поролоновая прокладка. Крепление осуществляется анкерными дюбелями.

Крепление переходных вставок к консолям.

Монтаж утеплителя. В тех местах, где должны проходить кронштейны, делают крестообразные прорези. Утеплитель крепят к стене дюбелями-грибками в количестве не менее 4-5 шт. на 1м2.

Крепление несущих профилей к переходным вставкам. Обычно они крепятся заклепками, но допускается использовать и саморезы.

Уход за фасадом

• В соответствии с особенностями керамогранита этот материал хорошо подвергается очистке и при этом не маркий. Проще всего ухаживать за материалом с матовой поверхностью, поэтому этот именно такую отделку выбирают для облицовки фасада, который будет подвергаться воздействию загрязняющих веществ.

• Если у плитки имеется структурированная поверхность, например, имитация натурального камня или древесины, то она отличается устойчивостью к пятнам, но очистку такой поверхности придется проводить чаще, чем для матовых поверхностей.\
• Полированная и полуполированная поверхность нуждается в обработке водоотталкивающим раствором, что позволяет полностью закрыть имеющиеся поры.
• Чистящие средства с высокой концентрацией кислот использовать не рекомендуется – кислоты не способны навредить искусственному граниту, но они разрушающе воздействуют на фугу. Поэтому поврежденные швы начнут активно разрушаться в ближайший холодный сезон.
• Чистящие средства и приспособления с абразивами также стоит исключить, поскольку они поцарапают глянцевую поверхность. Вместо металлических щёток рекомендуется использовать мягкую щетину или же чистую тряпку.
• Хрупкий керамогранит не отличается высокой ударной устойчивостью, поэтому уборку производить рекомендуется аккуратно.

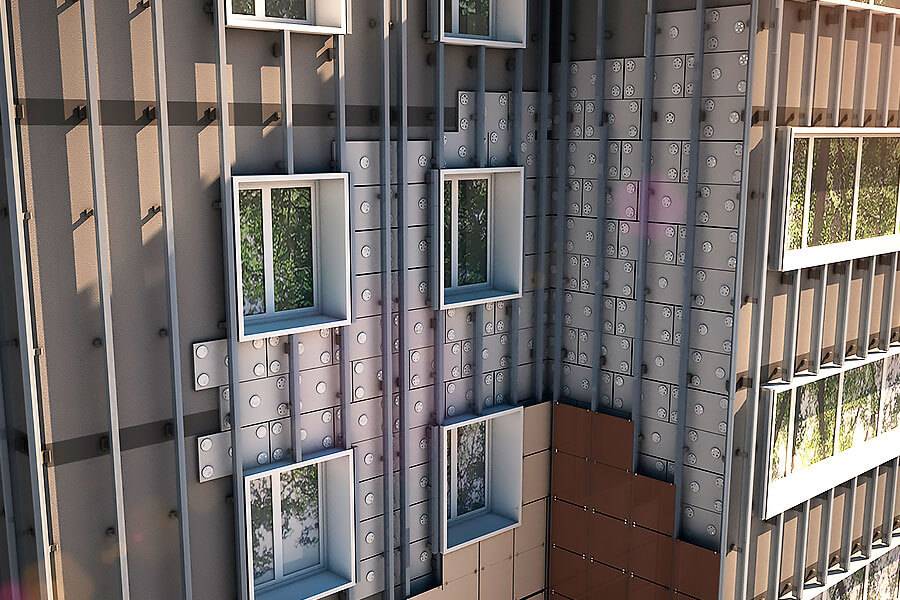

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

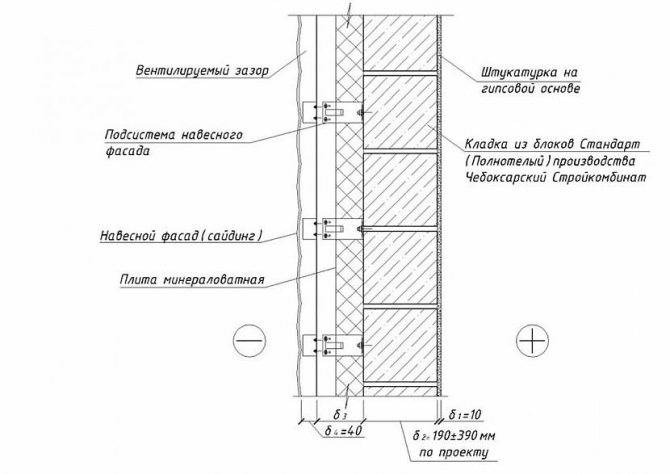

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Монтаж плит по типу

Существует несколько стандартных и не стандартных вариантов отделки фасада керамогранитом:

• На клей. Является не самым надежным вариантом, так как даже самый качественный клей рано или поздно утеряет свои свойства и из-за разницы температурных режимов может начаться процесс отслоения. Зато по времени и трудоемкости этот способ наименее затратный.
• Механический. Когда для крепления керамогранита на фасад используют металлокаркас из продольных и поперечных профилей. С тыльной стороны плиты монтируются анкеры по типу KEIL, на которые фиксируются плиты. При этом крепёж не заметен внешне, что является очень удобным при монтаже на высотных зданиях.
• Комбинированный. Когда керамогранит приклеивают к профилю, дополнительно фиксируя его анкерами для большей надёжности. Такой способ крепления удобно применять для габаритных плит.
• Кляммер видимый. Монтаж на рядовые и стартовые кляммеры самый популярный, причем окраска очень стойкая, порошковая.

Кляммер для крепления

• Кляммер рядовый «ККР» (универсальный 4 фиксатора)
• Кляммер стартовый «ККС» (цокольный на 2 фиксатора)
• угловой (торцевой «ККВ» (на 2 фиксатора стык центральной части плит, угловая зона)
• боковой «ККБ» (финишные работы на 1 фиксатор, нижний стык углов)
• Скрытый «ККСК» (якорный)
• Скрытый «ККР-П» (*под пропил плит)
• Скрытый «ККС-Ц» (*цокольный кляммер)

Мы производим кляммера и производим их окраску по каталогу RAL или любой другой палитры цветов. Случается, так, что данный крепёж не подлежит в проекте форматному оттенку по покраске. В таком случае проще подобрать цвет порошковой покраски на нашем производстве.

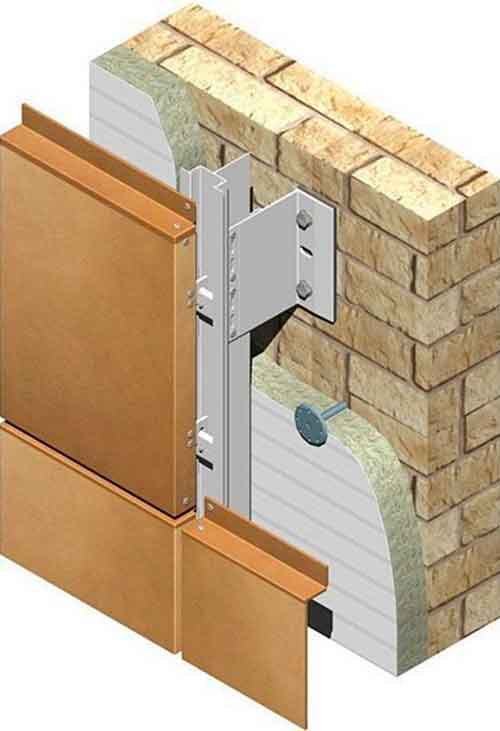

Металлокассеты

Металлокассеты изготавливают из оцинкованной стали или алюминия. Металлические листы толщиной 0,7-1,2 мм обрабатывают антикоррозийным составом, гнут на спецоборудовании и грунтуют. В результате получается заготовка с загнутыми по периметру под прямым углом краями (нужны для крепления к каркасу). Готовую фасадную систему на производстве окрашивают порошковой краской.

Монтируются металлические кассеты (панели) на оцинкованный каркас, с большим количеством деталей (несущий кронштейн, профили, узел крепления, доборные элементы). Этот процесс легким не назовешь (монтаж трудоемок). Но данный вид облицовки фасадов отличается рядом преимуществ:

Подробнее в статье “Вентилируемый фасад из металлокассет”.

Средние цены

Если отсутствует возможность самостоятельно сделать вентфасад, то приходится обращаться к специалистам. Стоимость работ зависит от разных факторов, к которым относятся используемые материалы, площадь здания и сложность монтажа. Расценки отличаются в разных компаниях, поэтому желательно обзвонить несколько организаций.

Средняя цена за работу составляет:

• керамогранит – 4 тыс. руб.;
• композитные панели – 4,8 тыс. руб.;
• металлические кассеты – 3.9 тыс. руб.;
• клинкерная плитка – 5,5 тыс. руб.;
• натуральный камень – 9,5 тыс. руб.;
• фиброцементные плиты – 3,8 тыс. руб.

Приводится цена за м2, поэтому точная сумма зависит от размера здания.

Топ 5 заводов производителей

О наших производителях облицовочных материалов можно рассказывать на протяжении ещё одной статьи, но стоит урезать и кратко выделить ТОП-5 заводов-лидеров в изготовлении плит формата для фасада по технологии вентилируемый. Один из главных факторов определения нашего обзора, стоит объем и сроки поставки любого решения по отделке именно фасадным керамогранитом формата 60*60, 120*60, 150*300 см.

1. Estima (ООО “Эстима Керамика” Россия)
2. Cf-systems (ООО “Керамика Будущего” Россия)
3. Керамин (ООО “Керамин-Центр”, СНГ, Беларусь)
4. Керама-марацци (Россия, М.О., Малино)
5. Уральский Керамогранит (Россия, г. Снежинск)

Однако стоит учитывать расположение завода и удаленность заводов от проектов строительства высотного или наоборот средней высотности административных объектов, тем не менее компания верно взяла старт продаж в центральном регионе Российской Федерации и только набирает обороты по объемам и доступной цене на плитку.

1. Техническое свидетельство
2. Сертификаты ИСО и ГОСТ-Р
3. Пожарные сертификаты
4. Экспертиза
5. Паспорта качества.

Мы провели свой аналитический обзор рынка керамогранита от нашей компании основываясь на 10 летнем формате работы с заводами из России и стран СНГ, опыта проектирования и монтажа и сообщаем своё виденье развития рынка керамогранитных облицовочных материалов в 2020 году.

Стоит отметить конкурентные преимущества не только старых заводов-лидеров, но и новых игроков появление которых разбавило ценовой спрос на повышение определённых линеек из бежевых и серых, светлых и ярких оттенков плитки матовой или глянцевой которая пользуется спросом. Рассмотрим основных игроков из топ-5:

Обзор рынка плитки

• Керамогранит Estima – является лидером по своему ассортименту и развитию дилеров, быстро реагирует на изменения рынка и помогает решать иногда усложнённые задачи с нанесением визуализации на керамогранит (рисунок) и.т.д. Поддержка и средние цены на свои фактурные линейки, решают задачи в архитектуре целых континентов (СНГ, Россия, продажа в Европу) плитки Эстима.
• Керама марацци как плитка отличается толщиной 10,5-12,5 мм., для фасада и размерами включая тонкостенные вариации для панелей широких форматов и стандартных, ценовой диапазон от 400 р./м2
• Уральский керамогранит и новый тип плитки: завод в Калужской области “Керамика Будущего” и их марки ТМ “Cf-system” разбавил рынок более доступными вариантами отделки фасада и по сравнению с двумя преведущими фабриками выходит в гонку самых доступных по соотношению цена и качество. Цена керамогранита от 300 р./м2
• Керамин – завод из Белоруссии относительно сдал свои позиции и не выводит на Российский Рынок достаточно своего ассортимента, скорее всего из-за популярности на территории СНГ и Республики Беларусь спроса на их продукцию. Скорее всего в скором времени прошлые объемы продаж Керамина заберёт молодой завод “Грани-Таганая”. Средние цены от 290 до 1000 р./м2.

Керамогранит цена по цвету:

• Светлый от 249 р./м2 (матовый)
• Глянец от 499 р./м2
• Серый, бежевый, молочный от 459 р./м2
• Коричневый и тёмный от 577 р./м2
• Яркие оттенки
• Фактурные под дерево от 777 р./м2
• Размеры от 1200*300 от 977 р./м2

В заключении…

При монтаже вентфасада из керамогранита можно получать разнообразный орнамент. Традиционный способ предполагает укладку плит одного цвета и размера сплошным массивом с выделением цоколя или углов панелями иной окраски. Смещение рядов по горизонтали дает эффект кирпичной кладки. Иногда ее разнообразят цветными вставками в произвольном порядке. Комбинированное применение элементов фасада, имеющих различные размеры и форму, позволяет создавать сложные композиции. Прямоугольные панели можно укладывать в паркетный узор.

Если вы задумались о способе облицовки здания, не тратьте время, перебирая многочисленные варианты. Применение технологии вентилируемого фасада с отделкой керамогранитом сделает любое здание не только красивым, но еще уютным и долговечным.

Расчет представлен с учетом запаса для типового здания с облицовкой фасадным керамогранитом 600х600. Цены в расчетах без учета скидки. В зависмости от объема скидки до 20%.

1 вариант: с использованием горизонтальных и вертикальных профилей

Неокрашенные несущий профиль и кронштейн

НАИМЕНОВАНИЕ	ед. изм.	ценав руб.с НДС	Кол-во	Сумма
«П»-образный элемент 1,2 мм. 20*22*65	п.м.	81,19	1,80	146,14
Горизонтальный уголок 1,2 мм. 40*40	п.м.	49,25	1,80	88,65
«Z»-образный элемент 1,2 мм. 20*22*40	п.м.	49,25	0,30	14,76
Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости	шт	13,44	3,00	40,32
Анкерный крепитель 10х100	шт	8,66	3,00	25,98
Заклепка 4,8х10 ст/ст	шт	1,13	16,00	18,08
Паронитовая прокладка 50х50 с отверстиями	шт	3,60	3,00	10,80
Кляммер рядовой 10мм оцинкованный окрашенный по RAL	шт	14,64	3,80	55,63
Кляммер стартовый 10мм оцинкованный окрашенный по RAL	шт	13,31	0,80	10,65
Заклепка 4х8 Ст/Ст	шт	0,96	17,90	17,18
Итого по подконструкции

Окрашенные несущий профиль и кронштейн

НАИМЕНОВАНИЕ	ед. изм.	ценав руб.с НДС	Кол-во	Сумма
«П»-образный элемент 1,2 мм. 20*22*65 окрашенный	п.м.	95,83	1,80	172,49
Горизонтальный уголок 1,2 мм. 40*40 окрашенный	п.м.	61,23	1,80	110,21
«Z»-образный элемент 1,2 мм. 20*22*40 окрашенный	п.м.	62,56	0,30	18,77
Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости окрашенный	шт	16,10	3,00	48,30
Анкерный крепитель 10х100	шт	8,66	3,00	25,98
Заклепка 4,8х10 ст/ст	шт	1,13	16,00	18,08
Паронитовая прокладка 50х50 с отверстиями	шт	3,60	3,00	10,80
Кляммер рядовой 10мм оцинкованный окрашенный по RAL	шт	14,64	3,80	55,63
Кляммер стартовый 10мм оцинкованный окрашенный по RAL	шт	13,31	0,80	10,65
Заклепка 4х8 Ст/Ст	шт	0,96	17,90	17,18
Итого по подконструкции

2 вариант: С использованием только вертикальных профилей

Неокрашенные несущий профиль и кронштейн

НАИМЕНОВАНИЕ	ед. изм.	цена в руб. с НДС	Кол-во	Сумма
«T»-образный элемент 1,2 мм. 65*30	п.м.	73,21	1,80	131,78
Горизонтальный уголок 1,2 мм. 40*40	п.м.	49,25	0,30	14,76
Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости	шт	13,44	3,00	40,32
Анкерный крепитель 10х100	шт	8,66	3,00	25,98
Заклепка 4,8х10 ст/ст	шт	1,13	8,00	9,04
Паронитовая прокладка 50х50 с отверстиями	шт	3,60	3,00	10,80
Кляммер рядовой 10мм оцинковка окрашенный по RAL	шт	14,64	3,80	55,63
Кляммер стартовый 10мм оцинковка окрашенный по RAL	шт	13,31	0,80	10,65
Заклепка 4х8 Ст/Ст	шт	0,96	17,90	17,18
Итого по подконструкции

Окрашенные несущий профиль и кронштейн

НАИМЕНОВАНИЕ	ед. изм.	цена в руб. с НДС	Расход на 1 кв.м.	Сумма
«T»-образный элемент 1,2 мм. 65*30 окрашенный	п.м.	86,52	1,80	155,74
Горизонтальный уголок 1,2 мм. 40*40 окрашенный	п.м.	61,23	0,30	18,34
Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости окрашенный	шт	16,10	3,00	48,30
Анкерный крепитель 10х100	шт	8,66	3,00	25,98
Заклепка 4,8х10 ст/ст	шт	1,13	8,00	9,04
Паронитовая прокладка 50х50 с отверстиями	шт	3,60	3,00	10,80
Кляммер рядовой 10мм оцинковка окрашенный по RAL	шт	14,64	3,80	55,63
Кляммер стартовый 10мм оцинковка окрашенный по RAL	шт	13,31	0,80	10,65
Заклепка 4х8 Ст/Ст	шт	0,96	17,90	17,18
Итого по подконструкции

Виды керамогранита (фактуры, оттенки)

Мы можем получить различные эффекты на керамогранитной плите. Они зависят от технологий, которые будут использоваться при её производстве. Рассмотрим основные:

• Матовый. Керамогранитные плиты не полируются после обжига. Их просто шлифуют. Такой вариант является одним из самых дешёвых.
• Глянцевая. Такие плиты дороже матовых, т.к. после шлифовки их поверхность полируют. Это позволяет избежать микроцарапин и на них не накапливается пыль.
• Структурированная. Имеет матовое напыление, имитирует разные виды натурального камня, так же возможно изготовить пластины «под дерево».
• Металлизированная. Разнообразие оттенков позволяет имитировать любой металл: нержавейка, чугун, медь.
• Сатинированная. Позволяет создавать на фасадах различные геометрические узоры. Всё это становится возможным за счет технологии: на поверхность перед обжигом наносится минеральная соль, которая ассиметрично распределяется по плите и создаёт некие оригинальные разводы.
