Водяные конвекторы отопления: устройство, классификация видов + советы по монтажу

Конструкция водяного конвектора со встроенным вентилятором и без

Простейший конвектор состоит из трубы, вокруг которой размещены металлические пластины, находящиеся в непосредственном контакте. Современные модели часто оборудованы медной трубой. Количество пластин напрямую связано с величиной теплоотдачи устройства.

Фото 1. Конструкция конвектора отопления водяного типа. Стрелками указаны составные части устройства.

Труба и пластины — центральная часть прибора, через которую нагретый воздух беспрепятственно поднимается к потолку.

Для защиты теплообменник закрывается съёмной решёткой. В современных моделях предусмотрена установка термостатических и воздушных клапанов, предназначенных для регулировки температуры воздуха.

Важно! Некоторые водяные конвекторы оснащены встроенным вентилятором, что ускоряет процесс обогрева

Теплообменник

Очень важную роль играет материал изготовления самого радиатора. Теплопроводность – это основное свойство, от которого зависит скорость нагрева помещения и его качество. Другие характеристику уже играют второстепенную роль.

Трубопровод делают из:

  • меди;
  • алюминия;
  • медно-алюминиевого сплава;
  • стали.

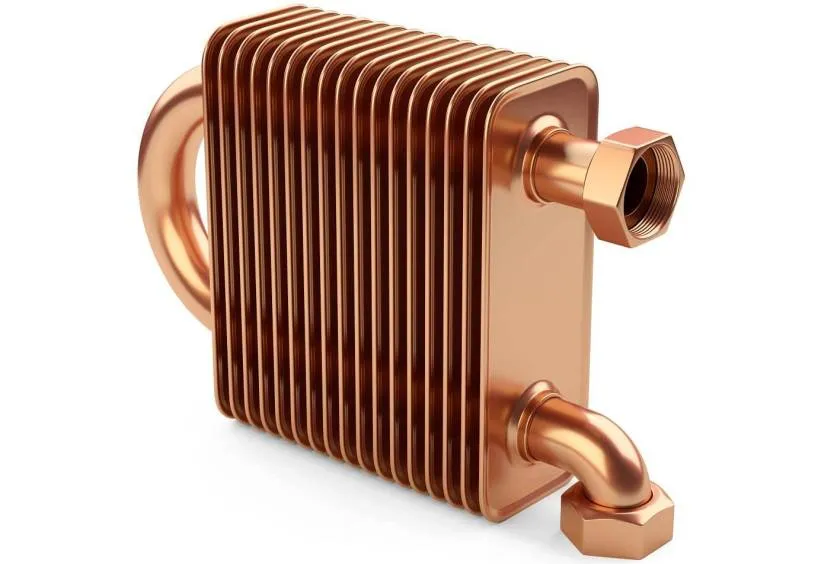

Теплообменник из медиИсточник norenthermal.com

Лучшей считается медь. Этот цветной металл имеет достаточную прочность и отлично проводит тепло. Но слишком дорого стоит. Алюминий дешевле и также имеет неплохую теплопроводность. Но этот материал легко деформируется. Это может привести к снижению эффективности обогрева

Поэтому для любителей золотой середины лучше обратить внимание на сплав из этих металлов. Сталь самая прочная и недорогая, но теплообмен дает низкий

Существенную роль для обогрева помещения играют и пластины. Они также изготавливаются из всего вышеназванного металла. Но могут иметь одну особенность, которая заключается в их форме. Помимо обычной гладкости и ровности, их могут делать различной конфигурации. Например, волнообразными или меандрового типа.

Разнообразная изогнутость и рифленость повышает площадь элемента. Вследствие этого усиливается теплоотдача по сравнению с гладкими ламелями. Количество пластин внутри радиатора зависит от объема помещения, которое нужно прогреть.

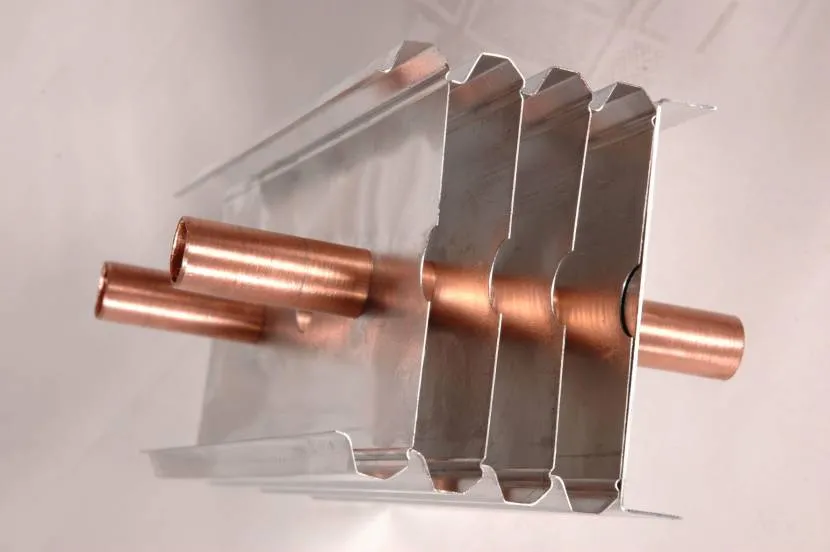

Алюминиевые пластины на медной трубеИсточник wterm.cz

Следует внимательно осмотреть радиатор при покупке и проверить прилегание ламелей к трубе с теплоносителем или ТЭНу. Даже небольшой зазор существенно увеличивает теплопотери. Если таким дефектом грешит буквально каждое соединение, то эффективность данного агрегата катастрофически снижена.

И буквально пару слов о корпусе. Если он есть, то обязательно должен иметь верхнюю и нижнюю решетки. Чтобы воздух мог беспрепятственно заходить внутрь для последующего нагрева и выходить уже горячим. Нередко можно наблюдать радиаторы без кожуха или закрытые стальной коробкой. Правда это по большей части относится к приборам, расположенным в технических помещениях.

А поскольку весь принцип обогрева построен на циркуляции воздуха, то корпус часто исключают из отопительного процесса. Современные батареи конвекторного типа чаще всего закрывают кожухом из жаростойкого пластика с обязательными решетками. Это повышает безопасность прибора, особенно для детей. Ведь даже при самом плотном прикасании к обогревателю, об него невозможно обжечься.

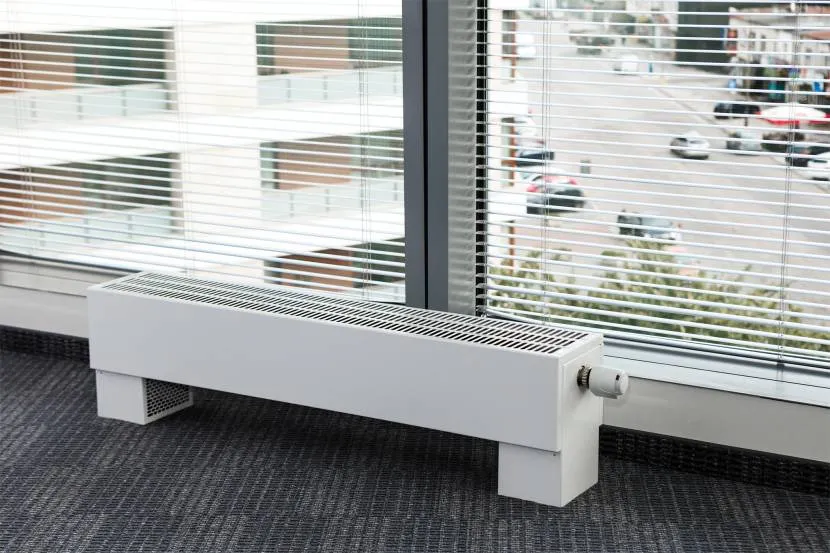

Напольный конвекторИсточник verano-konwektor.com

Обогреватели конвекторного типа

От масляных радиаторов они отличаются формой корпуса – у них он плоский и гладкий. В нем имеется комнатный термостат, благодаря которому в помещении сохраняется нужная температура.

Простые конвекторные обогреватели в классическом исполнении.

В отличии от обогревателей масляного типа, имеющих в основном напольное исполнение, конвекторные радиаторы в основном закрепляются на стенах. Но есть и напольные модели – обычно у них есть колесики для передвижения.

Конвектор, имеющий крепления и может как навешиваться на стену, так и устанавливаться на колесах.

Плинтусные конвекторы, высотой могут быть от 15 см, а длиной от 1500 см.

Обогреватели масляного типа тепло излучают. У конвекторов излучение тепла минимальное – всего лишь от лицевой панели. А нагрев воздуха происходит за счет обмена теплом холодных и горячих воздушных масс. При этом происходит постоянное движение воздуха вдоль поверхностей обогревателя.

Конвекторы нисколько не шумят, их работа основана на естественном процессе – конвекции воздуха. Они быстро и равномерно прогревают комнату. Монтировать прибор на стену легко и просто, а при желании можно установить его и на полу. Существуют конвекторные обогреватели как для дома, так и для офисных, коммерческих или производственных помещений.

В конвекторном устройстве воздух двигается, перемещаясь на разную высоту. Горячий, более разреженный, воздух летит вверх, к потолку, а тяжелый холодный – стремится вниз, к полу. Если конвекция происходит правильно, то постоянно возникают потоки воздушных масс, нагревающие помещение.

Так происходит перемещение воздушных масс в процессе конвекции.

Прибор состоит из следующих элементов:

  • Конвекционная камера (корпус обогревателя);
  • Нагревательный элемент, встроенный в корпус.

Конвекторный обогреватель со снятой передней крышкой.

Во время работы холодный воздух, входя в конвектор, нагревается с помощью тэна. Воздух становится легче, он поднимается вверх и выходит через верхние жалюзи. Ну, а на место ушедшего вверх холодного воздуха комнаты приходит новая порция.

Подогретый воздух имеет температуру, выставленную на термостате. Он то выключает, то включает нагревательный элемент. Эффективность работы данного прибора весьма высока. Прорези, расположенные на лицевой панели, предназначены для выхода горячего воздуха. Чтобы он двигался не прямо вверх, а обогревал пол и стены, жалюзи для его выхода направлены вниз. Воздух выходит не сразу, а накапливаясь внутри и получая избыточное давление. После этого он выходит из устройства в горизонтальном направлении.

Термостат конвекторного обогревателя.

Так как нагревательный элемент особым образом закреплен в корпусе, о заземлении беспокоиться не придется. Ведь тэн не имеет контакта с металлом корпуса – между ними находятся упоры из специального жаропрочного пластика. А конструкционно прибор изготовлен таким образом, что тепло в комнате распределяется равномерно. Этим достигается уют и комфорт.

Для тех, кто не может определиться, что купить конвекторный или масляный обогреватель, не лишним будет знать о достоинствах конвекторных обогревателей:

  • Эти приборы пожаробезопасны и отвечают требованиям Евростандарта.
  • Такие обогреватели помещенные в каждое помещение и объединенные в одну сеть можно получить модульную систему отопления. На даче или в загородном коттедже он вполне может использоваться вместо котла, который и стоит дорого, и требует монтажа многочисленных труб отопления,
  • Благодаря электронному термостату и различным режимам работы можно весьма существенно сэкономить электричество.

Электронная система управления и таймером включения-отключения.

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Внутрипольные

Если возникает необходимость обустроить отопительную систему, которую не будет видно, то лучшим вариантом являются внутрипольные водяные конвекторы. Как понятно из названия, данный вид конвекторов устанавливается прямо в пол, в котором сначала подготавливаются соответствующего размера и формы ниши. Под полом монтируется и трубопровод, обеспечивающий подачу теплоносителя отопительным приборам.

Внутрипольный стальной конвектор водяного отопления имеет вполне очевидное достоинство – он устанавливается скрыто, поэтому на интерьер помещения отопительная система никак не повлияет

Что немаловажно, скрытый монтаж не снижает эффективности системы, поэтому прогрев воздуха в помещении будет равномерным и полноценным

Возможность скрытой установки во многом определяет и сферу применения внутрипольных конвекторов. Например, они очень хорошо подходят для помещений с панорамными окнами – отопление, полностью расположенное под напольным покрытием, вообще не мешает обзору, в отличие от напольных приборов, которые скрадывают часть видимости, пускай и незначительную. К тому же, при скрытом монтаже конвекторные радиаторы водяного отопления не выступают наружу, поэтому в местах их установки обеспечивается беспрепятственное движение людей.

Очень хорошо внутрипольные устройства подходят для помещений, важнейшей частью которых является интерьер. Речь идет о различных выставочных помещениях, концертных залах, музеях и прочих местах, в которых любые наружные элементы отопительной системы будут лишними. И, конечно, данный вид конвекторов часто используется в частных домах – далеко не все хозяева готовы мириться с висящими на стенах громоздкими радиаторами.

Монтаж водяных конвекторов

При установке водяных конвекторов отопления необходимо учитывать расстояние до полов – внизу располагаются отверстия, которые должны быть открытыми. Оптимальное расстояние до напольного покрытия составляет 20-25 см. Зазор между приборами и подоконниками варьируется от 10 до 30 см. Также необходимо учитывать небольшой зазор между задней стенкой и стеной здания – достаточно оставить 5 см.

Если есть возможность, то обязательно прокладывайте трубы отопления в полу, тогда установленные позже сами обогреватели буду выглядеть намного эстетичней.

Подводка труб зависит от модели выбранных конвекторов – она может быть боковой или нижней. В зависимости от этого прокладываем трубы, которые будут выходить из стен или полов. Последний вариант более предпочтителен, так как появляется возможность почти полностью спрятать все трубы – такая схема получается более аккуратной.

Конвекторы устанавливаются в строго горизонтальном положении – правильность монтажа контролируется с помощью строительного уровня. Также не забываем о надежной фиксации оборудования, чтобы оно не оторвалось под собственной тяжестью

Выполняя монтажные работы, необходимо соблюдать осторожность и не допускать физических нагрузок на конвекторы во избежание их поломок

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

Четырех трубный теплообменник подключается как на фото, змейкой.

Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».

Если у вас панорамные окна, то в любом случае нужно ставить внутрипольные конвекторы. Отзывы свидетельствуют о том, что для создания мощной тепловой завесы нужно использовать радиаторы с принудительной конвекцией. Они выпускаются разной длины, нужно подбирать немного меньше, чем проем окна.

Электрический конвектор отопления

Электрический конвектор

Электроконвекторы — самый популярный тип радиаторов. Они просты, компактны, имеют сравнительно небольшую стоимость, удобны при использовании, имеют стильный внешний вид и исключительно просты при установке. Помимо этого могут быть использованы как в качестве основного источника тепла в помещении, так и дополнительного. Главные недостатки электроконвекторов — это их зависимость от электричества и большой объём энергопотребления. В том случае, если в квартире наблюдаются частые перебои с электроснабжением, то лучше использовать эти модели, как дополнительный источник тепла.

Водяные конвекторы отопления, встраиваемые в пол

Существует еще одна разновидность конвекторов отопления, сильно отличающаяся от рассмотренных выше и потому стоящая особняком. Необычны они местом своей установки – в нише, расположенной ниже уровня пола. С большой долей вероятности встретить подобные отопительные приборы можно в помещениях торгового или офисного назначения с большими панорамными окнами, на фоне которых обычные радиаторы или конвекторы будут смотреться не совсем уместно.

В коттеджах и квартирах такие конвекторы тоже устанавливают, но обычно лишь в тех случаях, когда нижний край окна расположен не выше 150-300 мм от уровня пола. Допускается встраивание отопительных конвекторов в подоконник.

Конвектор водяного отопления встроенный в пол.

Высота корпуса встраиваемых в пол конвекторов может варьироваться от 50 до 130 мм, а длина достигать 3 м. Но об истинных габаритах отопительного прибора пользователь, если он сам не занимался проектированием и установкой, может только догадываться, ведь видна ему будет лишь декоративная решетка на уровне пола, через которую вверх поднимается нагретый воздух.

Чаще такие решетки изготавливаются из стали, алюминия или пластика, но иногда можно встретить чугунные, мраморные или, например, деревянные. Из какого бы материала ни была сделана решетка, она должны быть достаточно прочной, чтобы вы, проходя мимо, не боялись на нее наступить.

В случае больших французских окон внутрипольные конвекторы – незаменимый вариант отопительного оборудования. С одной стороны, и мы об этом уже упоминали, они, будучи расположенными ниже уровня пола, не мешают обзору. С другой стороны, именно такие конвекторы наиболее эффективно обогревают помещение с окнами «в пол». Холодный воздух из окна попадает через решетку в конвектор, а оттуда тем же путем выходит уже теплым.

Для установки внутрипольного конвектора требуется заранее подготовить в полу нишу глубиной от 100 до 300 мм. Впрочем, осуществить монтаж можно и на стадии выполнения стяжки пола. Следует иметь в виду, что далеко не каждый конвектор вы можете использовать для внутрипольного монтажа.

Лимитирующим фактором в данном случае будет служить высота корпуса прибора. Мощные модели высотой в несколько десятков сантиметров не предназначены для установки в помещениях, расположенных на верхних этажах здания. Разумеется, планировать установку внутрипольных конвекторов следует заранее – еще на стадии строительства здания. Исключение составляют маломощные невысокие модели, которые допускают монтаж в стяжку.

Внутрипольные конвекторы водяного отопления, в отличие от настенных или напольных, часто имеют в своей конструкции вентилятор для принудительной подачи воздуха к теплообменнику, а также систему дренажа для сбора и отведения конденсата из корпуса прибора.

Основная суть статьи

  1. Внутрипольное размещение бытовых обогревателей – наиболее рациональный вариант установки отопителей.
  2. Монтируемые в пол отопительные приборы подразделяются на две основные группы: водяные и электрические. При выборе оптимального для имеющихся условий обогревателя необходимо знание устройства и технических характеристик обоих видов устройств.
  3. Водяные внутрипольные конвекторы – экономичные, безопасные и эффективные обогреватели, возможные к оборудованию термостатами запорного действия.
  4. Электрические отопители, устанавливаемые в пол, нельзя назвать энергосберегающими устройствами, но переход на использование постоянного тока напряжением 24 В эффективно решает эту проблему.
  5. Фанкойлы – совершенные агрегаты управления температурным режимом в помещениях, но, в силу сложности обслуживания и высокой стоимости, почти не используемые в частном жилье.
  6. Использование внутрипольных обогревателей в помещениях малой площади или в отсутствие панорамного остекления не оправдано.

Как выбрать конвекторный обогреватель

Выбрать хороший и качественный конвектор не так уж и сложно. Учитывайте такие параметры.

Производитель

Самые популярные производители:

  1. Ballu. Китайская компания выпускает качественные конвекторы разных ценовых категорий. В ассортименте имеются модели для настенной и напольной установки.
  2. Electrolux. Известная компания по производству электроники и отопительной техники. Её продукция славится оптимальным соотношением цены и качества.
  3. Nobo. В линейке бренда – высококачественная продукция с дорогостоящими деталями. Обогреватели хорошо выполняют основную задачу, обладая при этом широким спектром дополнительных функций.
  4. Thermor. Известный бренд, предлагающий обогреватели с длительным сроком службы. Продукция имеет широкий функционал. По стоимости относится к среднему классу.
  5. REDMOND. Главное достоинство – низкая цена. Характеристики продукции средние.

Не менее популярны такие бренды, как GALAXY, Scoole, Hyundai и другие.

Мощность

Один из важнейших параметров, влияющий на производительность. Если обогреватель будет иметь низкую мощность – это будет сказываться на скорости подогрева воздуха. Также низкая мощность отразится на максимальном уровне температуры. Предпочтительней выбирать модели, чья мощность будет лежать в диапазоне от 1200–1500 В. При мощности 1200 В площадь нагрева составляет 13–20 м2, а при 1600–2000 Вт – уже 29 м2.

От этого показателя зависит и количество поддерживаемых режимов. В некоторых моделях есть плавная регулировка, позволяющая корректировать интенсивность нагрева. Дорогостоящие конвекторы поддерживают функцию «антизамерзание».

Система безопасности

Каждый конвекторный обогреватель должен быть оснащён системой безопасности. Она нужна для того, чтобы устройство выключалось автоматически при перегреве и прочих экстренных ситуациях. Дорогие модели способны выключаться даже при опрокидывании.

Конвекторный обогреватель может работать без отдыха в течение нескольких часов, поэтому защита от перегрева – обязательное требование. Защита от влаги тоже желательна, чтобы в случае попадания жидкости или работе в сырости не произошло короткого замыкания. Лучше отдать предпочтение моделям с уровнем защиты IP67.

Советы по выбору

При выборе конвектора необходимо обратить внимание на несколько основных факторов

  1. Определиться с типом конвектора. Газовый способен сэкономить немало финансовых средств, но его изначальная стоимость выше. Электрический — это идеальный вариант для тех мест, где отсутствует газовая разводка. Водяной подойдет как замена основной отопительной системе.
  2. Рассчитать бюджет на покупку. Обогревательных приборов много и разброс цен тоже очень высок. Многое будет зависеть и от типа нагревательного элемента. Игольчатые не считаются особо надежными, но цена на них существенно ниже. Обычно, отопители среднего сегмента обладают самым необходимым набором опций и отличаются высокой надежностью.
  3. Функциональность. К примеру, электронный регулятор удобнее, так как он способен держать именно заданную температуру. Здесь также многое зависит от цены. Более функциональные устройства стоят дороже.

Основные критерии выбора для удобства сведены в таблицу.

ПараметрыЗначенияРекомендации по выбору
МощностьМощность отопительных приборов начинается от 250 до 3000 ВтВ случае работы, как вспомогательного элемента, нужно исходить из расчетов 25 Вт на один квадратный метр. Как основное устройство нужно считать 40 Вт на 1 м3
Площадь обогреваОт 1 до 35 м3Подойдет для небольших и средних помещений
Нагревательный элементИгольчатый, трубчатый, монолитныйОптимальный вариант — трубчатый. Самым достойным считается монолитный, но у него высокая стоимость
УстановкаНапольная, настеннаяДля использования в одном помещении, лучше приобрести настенный. Напольный подойдет в случае необходимости в мобильности
УправлениеМеханическое, электронное, сенсорноеКаждый вариант хорош по-своему. Сенсорный довольно редок и стоит больших денег
ТермостатМеханический, электронныйЭлектронный вариант лучше, так как четче поддерживает заданную температуру
ТаймерЗависит от моделиНаличие данной опции будет большим плюсом
Встроенный ионизаторЗависит от моделиНаличие данной опции будет большим плюсом
Дистанционный пультЗависит от моделиНаличие данной опции будет большим плюсом
Защита от опрокидыванияЗависит от моделиОчень важная функция, которая необходима, если в доме есть маленькие дети или животные
ВысотаДо 65 сантиметровЧем ниже прибор, тем быстрее будет прогрето помещение
ДлинаДо 250 сантиметровДлинные обогреватели лучше и основательнее прогревают помещение

https://youtube.com/watch?v=qEL6j8L7DXo

Посмотрите видео о том, как правильно выбрать конвектор

Монтаж водяных конвекторов

При установке водяных конвекторов отопления необходимо учитывать расстояние до полов – внизу располагаются отверстия, которые должны быть открытыми. Оптимальное расстояние до напольного покрытия составляет 20-25 см. Зазор между приборами и подоконниками варьируется от 10 до 30 см. Также необходимо учитывать небольшой зазор между задней стенкой и стеной здания – достаточно оставить 5 см.

Если есть возможность, то обязательно прокладывайте трубы отопления в полу, тогда установленные позже сами обогреватели буду выглядеть намного эстетичней.

Подводка труб зависит от модели выбранных конвекторов – она может быть боковой или нижней. В зависимости от этого прокладываем трубы, которые будут выходить из стен или полов. Последний вариант более предпочтителен, так как появляется возможность почти полностью спрятать все трубы – такая схема получается более аккуратной.

Конвекторы устанавливаются в строго горизонтальном положении – правильность монтажа контролируется с помощью строительного уровня. Также не забываем о надежной фиксации оборудования, чтобы оно не оторвалось под собственной тяжестью

Выполняя монтажные работы, необходимо соблюдать осторожность и не допускать физических нагрузок на конвекторы во избежание их поломок

Для внутрипольных и цокольных конвекторов создаем ниши – они предусматриваются планом строительства

Обратите внимание на то, чтобы габариты ниш были на 3-4 сантиметра больше, чем габариты самих приборов. Также следует оставить зазор для более удобного подключения оборудования

После укладки напольного материала внутрипольные обогреватели маскируются декоративной решеткой, из которой будет подниматься теплый воздух.

Водяные конвекторы отопления — отличная альтернатива привычным радиаторам. Эти два вида изделий обогревают помещения разными способами. Конвекторы — циркуляцией воздуха, радиаторы — тепловым излучением. Первые нагревают воздух в помещении быстрее, но имеют свои недостатки.

Водяные конвекторы — выбор в пользу лучшего

  • Отличительные особенности конвекторов водяного типа
  • Технические характеристики
  • Как выбрать оптимальный вариант

Поддержание комфортной температуры в квартире, коттедже, офисе, торговом центре, клинике становится все более сложной задачей из-за перманентного увеличения цены энергоносителей. Компенсировать увеличение расходов можно установкой более совершенных систем отопления. Конвекторы отопления (водяные) не принадлежат к сверхновым конструкциям — принцип конвективного обогрева используется давно. Развитие технологий и возможность выполнения более точных расчетов с помощью компьютерной техники позволили создать новые модели, которые по теплотехническим и эксплуатационным характеристикам на голову выше прежних моделей конвекторов и многих разновидностей радиаторов.

Отличительные особенности конвекторов водяного типа

В работе водяного конвектора использован несколько иной принцип, чем в радиаторе. Если радиатор основную часть тепла передает способом излучения, вследствие чего поверхность прибора должна иметь довольно большую площадь, то конвектор использует естественные тепловые потоки. Это отражено в его названии, происходящем от слова «конвекция».

АО «Фирма Изотерм» производит водяные конвекторы отопления в различных вариантах установки, дизайна и мощности. В ассортименте продукции системы конвекторного отопления:

  • напольные;
  • настенные;
  • внутрипольные;

Название определяет способ установки, что отражается в конечном дизайне смонтированных отопительных сетей, их продуктивности, технических возможностях и, частично, в цене.

По сравнению даже с самыми прогрессивными моделями радиаторов конвекторы имеют ряд преимуществ. Они меньше по размеру, что позволяет сэкономить жилую или производственную площадь, сделать их менее заметными или практически незаметными в интерьере.

Конструкция теплопровода снижает объем необходимого теплоносителя, что, в свою очередь, приводит к увеличению скорости прогревания самого прибора и воздуха в комнате. Если включить радиатор и конвектор аналогичной мощности в холодном помещении, то в комнате с конвектором установится комфортная температура почти вдвое быстрее, чем в оборудованной радиатором.

Технические характеристики

Водяные конвекторы (напольные, настенные, внутрипольные и остальные модификации) имеют одинаковое строение:

  • медная трубка теплопровода;
  • алюминиевые пластины теплообменника;
  • корпус;
  • вентилятор (в отдельных моделях);
  • воздухоотвод;
  • регулировочная аппаратура.

Различие состоит в форме корпуса, размерах труб и пластин, способах монтажа.

Алюминиевые пластины плотно насажены на медную трубку диаметром 16 мм, которая подсоединена к трубопроводам автономного или центрального отопления. Трубка может выдерживать давление до 15 атмосфер, что позволяет подключать ее в любые существующие магистрали, протечек и повреждений не возникает даже во время опрессовки.

Движение теплоносителя внутри конвектора прямолинейное, что исключает высокие гидродинамические нагрузки и позволяет жидкости циркулировать с высокой скоростью, увеличивая скорость нагрева. Теплопроводность меди и алюминия очень высокая, практически все тепло от жидкости передается воздуху, который начинает подниматься вверх и формирует плотный конвекционный поток.

Как выбрать оптимальный вариант? (Особенности модификаций)

1. Конвекторы отопления, встраиваемые в пол, дополнительно оборудуются защитной декоративной решеткой из нержавеющей стали или алюминия, окрашенной в любой требуемый цвет способом анодирования или порошковой краской. Кроме того, они оснащаются системой отвода конденсата и вентиляторами, позволяющими усилить конвекционный поток. Решетки очень легко снимаются и уборка конвектора, которую следует проводить не реже 2 -3 раз в месяц, становится простой и удобной.

Внутрипольные конвекторы водяного отопления предназначены для монтажа в торговых, производственных, общественных помещениях, но без ог

3. Напольные водяные конвекторы очень удобны при организации отопления коридоров, лестничных маршей, помещений с высокой проходимостью. Их очень легко спрятать в стенных нишах. Они создают плотную тепловую завесу и не допускают проникновения холодного воздуха извне и возникновения сквозняков. Их работа может регулироваться автоматическими устройствами.

Конструкция встраиваемых в пол конвекторов отопления

Внутрипольный конвектор отопления имеет простую конструкцию и состоит из нескольких составных частей. В первую очередь это нержавеющий корпус, который устанавливается на черновой пол на специальных регулировочных ножках, позволяющих выровнять его по горизонту, и имеет отверстия для подвода отопительных труб.

Внутри корпуса располагается сердце отопительного конвектора – теплообмениик. Теплообменник имеет пластинчатую структуру для лучшего отвода тепла. Большинство таких теплообменников изготавливаются из обычной стали, но она является не самым лучшим материалом для таких устройств, так как подвержена коррозии и хуже отводит тепло, чем ее конкуренты – медь или алюминий.

У теплообменника есть выводы для подсоединения отопительных труб. Дополнительно такие приборы могут оснащаться отсечными кранами, либо термостатическими головками, для полуавтоматической регулировки температуры.

Сами теплообменники монтируются в корпусе с соблюдением необходимых зазоров, предусмотренных конструкцией. Делается это для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.

Завершает конструкцию встаиваемого в пол отопительного прибора декоративная решетка, которая закрывает теплооменный радиатор, но позволяет проходить через себя воздуху. Конвекторные решетки бывают двух видов:

  • рулонные;
  • цельные.

Для изготовления таких решеток применяют следующие материалы:

  • дерево;
  • камень;
  • сталь;
  • алюминий;
  • пластик.

Принципиального различия между рулонными и монолитными вариантами нет, за исключением того, что рулонную решетку можно легко свернуть, обеспечив легкий доступ к конвектору для ревизии или уборки. Однако, при использовании внутрипольных конвекторов в проходных местах, следует применять решетки из более износостойких материалов, без использования большого количества пластиковых подвижных частей.

При монтаже встраиваемого конвектора заранее рассчитывают уровень чистового пола. Это нужно для того, чтобы над залитой бетонной стяжкой пола оставалась часть кожуха конвектора, которая будет закрыта чистовым покрытием пола. В итоге чистовое покрытие, будь то ламинат, паркет или плитка, должны лежать вровень с декоративной решеткой, чтобы добиться удобства при хождении по ней.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
