Как самостоятельно собрать водосток из канализационных труб: дешево и эффективно

Водосток из пластиковых бутылок своими руками

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

• бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
• обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

• для того, чтобы разрезать бутылки- нож или ножницы;
• степлер, чтобы соединять необходимые элементы;
• проволока, выступающая в роли крепления желоба;
• шило/паяльник, для того, чтобы делать отверстия.

На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.

Сама работа осуществляется в два этапа:

1. собирают и закрепляют на самой крыше жёлоб;
2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Системы водостока необходимый элемент любого частного дома, вы можете сами выбрать лучший вариант для себя, который не только поможет избавиться от ненужной воды, но и будет гармонично смотреться на вашем доме. Не забывайте вовремя очищать водосток и позаботиться о монтаже антиобледенительной системы.

Сбор дождевой воды при помощи пластиковых бутылок

Острый дефицит воды для полива растений на участке заставил меня собирать дождевую воду с  крыш даже таких небольших строений, как сарайчик-хозблок и навес-времянка над летней кухней. Делать водосборные желоба и водосточные трубы из листовой оцинкованной стали для таких строений мне показалось нерациональным. Поэтому и то и другое я сделал из пластмассовых полутора- и двухлитровых бутылок из под различных напитков.

Водосточные   желоба (рис. 1) изготовил из бутылок емкостью два литра. Отрезал у каждой донышко и верхнюю часть с резьбовой пробкой, а оставшийся цилиндр разрезал вдоль образующей на две равные части. Затем получившиеся «желобки» уложил вдоль доски с нахлестом примерно 2 см и прибил их к доске небольшими гвоздиками. Длина доски должна быть равна ширине крыши. Жесткости такого водосточного желоба вполне достаточно для небольшого строения.

Водосточные трубы также сделал из бутылок, но емкостью 1,5 л. Они более удобны для этой цели, так как в верхней части имеют небольшой, плавно сужающийся конус. Благодаря этому, если их разрезать так, как показано на рис. 2, получившиеся «трубки» можно соединять в трубу практически любой необходимой длины. Делается это следующим образом. К нижнему концу несущей доски шири-

ной около 10 см надо прибить двумя гвоздиками первую «трубку» узким концом вниз. В верхнюю, более широкую часть прибитой «трубки» плотно вставить узкую часть следующей «трубки» и закрепить ее верхний свободный конец одним гвоздиком. И так далее до необходимой длины. Получается легкая и прочная водосточная труба.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Статья по теме: Как самостоятельно сделать потолок с балками

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

• Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
• Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.

  Пластиковый кронштейн для монтажа водостоков

• В зависимости от выбранной конструкции выбираются фитинги.
• В нижней части потребуются углы для изменения направления стоков (от стены).
• В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.
• Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

• Желоба изготавливаются из труб с диаметром 110 мм.
• Вертикальные сливы монтируются из труб 50 мм.
• Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
• Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Назначение водостоков

В хорошо оборудованных домах под свесами крыш видны открытые желоба, куда стекают атмосферные осадки и вода от таяния снега на кровле. Это и есть наружный водосток, который делают из оцинковки или полимеров. Готовые детали с обработанным краями и комплектующие – это дорогое удовольствие, особенно с наценкой фирм на установку.

Самодельный водосток для крыши, сооружаемый из остатков канализационных труб, разрезанных вдоль пополам – отличная альтернатива. Подобная система отвечает всем эксплуатационным нормам, погонный метр обходится в 2-4 раза дешевле. Монтаж довольно прост, но нужны предварительные расчеты и подходящий инструмент.

Отсутствие водостока – наглядный пример того, насколько важна такая система во дворе дачи или частного дома. Когда дожди редкие и кратковременные, они не приносят особых проблем хозяевам постройки. Но резкие оттепели и затяжные ливни – это неприятности в виде больших луж во дворе, подтопленный подвал и подмокший фундамент.  Струи воды, стекающие по стенам дома, портят фасад и разрушают облицовочные материалы. Даже самый простой водосток, своими руками собранный из подручных материалов, решит все эти проблемы. Избыток воды можно отводить в дренажную канаву или использовать для распределения полива по участку. Водостоки бывают двух видов:

• внешний (с покатых крыш);
• внутренний (с плоской кровли).

Чаще всего частные дома имеют покатую крышу, поэтому возникает необходимость в монтаже внешнего водостока

Водосточная система плоской кровли

Плоская кровля отличается отсутствием скатов, соответственно и водосточная система в таком случае монтируется иначе. Однако, как и в случае со скатными крышами, ее можно изготовить из пластиковых канализационных труб. Плоские кровли оборудуются внутренним водостоком. Чаще всего уклон таких крыш направлен к центру дома, где размещаются воронки водосточной системы. В зависимости от площади кровли, их может быть несколько или же только одна. Воронка жестко крепится к стяжке под гидроизоляцию и соединяется с трубой внутреннего водостока.

Приклеенный на борт воронки гидроизоляционный ковер обеспечивает полную герметичность соединения. Отводные трубы устанавливаются в слое теплоизоляции. Обычно они выходят в техпомещение, соединяются там с канализационным стояком, откуда вода отводится в ливневку.

Если для внутреннего водостока выбираются полипропиленовые трубы, их следует монтировать с небольшим технологическим зазором, который необходим для температурной компенсации материала трубы. С этой же целью трубу можно оборудовать слоем изоляции.

Труба водосточного стояка может соединяться со входом ливневой канализации. Пример грамотного выполнения узла

Если крыша оборудована несколькими воронками, соединяющимися с водоотводом, нужно помнить, что диаметр горизонтальных деталей должен быть меньше, чем диаметр воронки. Так будет проще установить воронку в кровельный пирог. На участках соединения горизонтальных и вертикальных элементов устанавливаются переходники. Детали монтируются встык с обязательным использованием герметика. Элементы стояка водостока соединяются между собой и с воронкой при помощи специального клея.

Еще один вариант оформления нижней части водосточного стояка. Он заканчивается над входом в ливневую канализацию

Несколько советов от профессионалов:

• Водосточные воронки нужно располагать равномерно на самых низких участках плоской кровли.
• Чаша воронки не должна опираться на теплоизоляцию. Под нее укладывается деревянный брус, предварительно обработанный антисептиком. Деталь закрепляется к основанию кровли. Воронка крепится непосредственно на брус.
• Выпуск воронки должен располагаться выше точки промерзания. Это необходимо для предотвращения намерзания в ней ледяных пробок. Если это невозможно, стоит установить воронку с электрообогревом. Кроме того, если расстояние от кровли до обогреваемого помещения больше метра, стоит прогревать и горизонтальный водосток. Иначе при образовании ледяной пробки утеплитель сыграет роль термоса и надолго сохранит лед, что в свою очередь будет препятствовать нормальному удалению влаги с кровли.

Грамотно организованная водосточная система надежно защищает стены и фундамент строения от влаги. Проще всего приобрести комплект деталей для сборки водостока. Такие изделия продаются в специализированных магазинах и стоят достаточно дорого. Но можно и существенно сэкономить, собрав водосточную систему из пластиковых канализационных труб. Для этого понадобится терпение, аккуратность и четкое следование инструкциям. Готовую систему можно покрасить в цвет кровли, и она совершенно не будет отличаться от дорогой покупной конструкции.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

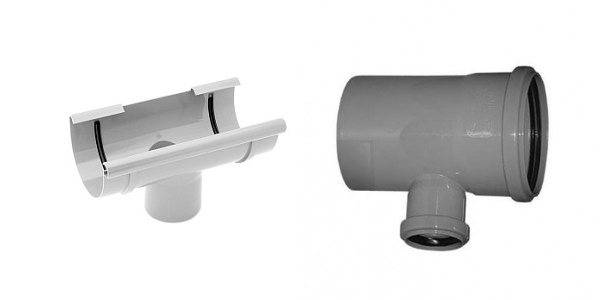

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Расчёт водосточной системы

Перед тем как сделать водосток из канализационных труб, необходимо рассчитать количество требуемого материала. В начале рассчитывается количество пластиковых труб. Начнём с желобов, горизонтальной части системы, которая располагается под свесом кровли. Длина желобчатой части соответствует длине карниза. А так как длина одной трубы – это длина двух лотков, соответственно для горизонтальной части потребуется в два раза меньше труб.

К примеру, если общая длина карниза равна 30 м, значит, необходимо для желобов 15 м канализационной трубы. А так как длина одной равна 3 м, соответственно требуется 15:3=5 штук. Их просто болгаркой или ножовкой по металлу разрезают вдоль на две половинки.

1. Как рассчитать водосточную систему_ Самостоятельный расчет водостока

Что касается вертикальных водосточных стояков. Есть определённые требований к их установке. Они должны располагаться на расстоянии друг от друга не больше 12 м. К примеру, если длина фасадной стены 10 м, то устанавливается один стояк: посередине или у одного из углов строения. Если длина – 12 м, то монтируется два стояка на противоположных углах дома.

Для расчёта количества требуемых труб понадобится ещё один параметр – высота стены. Именно его умножают на количество стояков и делят на длину одной. Это и будет количество канализационных труб, необходимых для вертикальной части водосточной системы. К примеру, если для крыши дома требуется четыре стояка, если высота стены равна 5 м, то количество подсчитывается так:

4х5:3=6,66, округляем в бо́льшую сторону – будет 7 штук.

Дополнительные элементы

Кроме канализационных труб для крыши, понадобятся и другие элементы, которые можно купить отдельно:

• воронка, куда сливается вода из желобов в стояки, их количество равно количеству вертикальных элементов водостока;
• отвод 450, который будет устанавливаться в нижний конец стояка, он будет выполнять функции направляющего для воды элемента в сторону ливневой системы, их количество также равно количеству стояков;
• отвод 900 используется для соединения воронки и стояка, устанавливается в том случае, если этого требует ширина свеса крыши, обычно их два на каждый стояк;
• заглушки, которыми закрывают крайние желоба, их изготавливают из готовых заглушек для канализационных труб, разрезая пополам;
• кронштейны для крепления желобов – готовые изделия из пластика или металла, на рынке присутствует огромный их ассортимент, количество зависит от длины карниза, потому что монтируются крепежи с шагом 60 см;
• хомуты для трубных стояков тоже являются готовыми изделиями из пластика или металла, количество зависит от длины стояка – монтаж производится с шагом 1,8-2,0 м.

Итак, элементы водосточной системы для крыши из канализационных труб в количественном эквиваленте рассчитаны. Остаётся их приобрести в строительном магазине. Но тут встаёт вопрос, какие из предлагаемого производителями ассортимента лучше выбрать, ведь компании предлагают их из разного сырья, который на открытом воздухе может себя повести по-разному.

Назначение водостоков

Назначение водостоков известно всем, а убедиться в необходимости их установи наглядно можно легко, наблюдая, как выглядят в дождь или во время оттепели отмостка и фасад дома, лишенного системы водоотведения с кровли. Потоки воды, льющиеся на облицовку стен и портящие ее внешний вид, капли и струи, попадающие на подходящих или выходящих из дома людей, лужи у самого дома – это далеко не полный перечень неприятностей.

Водостоки из канализационных труб способны не только отвести воду в ливневую канализацию или в дренажную канаву, но и направить ее в специальные емкости для последующего использования при поливе участка.

Продолжение водостока для отвода воды от дома

Предназначение водостока

Было бы ошибкой думать, что водосточная система на кровле дома имеет исключительно декоративное предназначение. Сама по себе кровля является водонепроницаемой, и при ее значительной площади потоки скатывающейся с нее талой или дождевой воды могут оказывать разрушительное воздействие на стены и фундамент здания. Такую воду необходимо отводить как можно дальше от строения, и для этого целесообразно использовать комплекс водосточных труб и ливневой коллектор (это) канализации (ливневки).

Комплекс водостока и ливневой канализации

Это интересно: Ливневая канализация своими руками: расчеты, устройство и монтаж

Технология монтажа водосточной системы

Для того чтобы понять, как сделать водосток из канализационных труб, необходимо изучить требования к этой конструкции. Обязательно наличие:

• горизонтальных открытых желобов для беспрепятственного поступления туда воды с крыши;
• вертикальных стоков для отвода собирающейся жидкости;
• уклонного расположения горизонтальных и отступ от стен вертикальных элементов водосточной системы.

Процесс сборки и монтажа делится на несколько этапов:

1. Установка желобов на кронштейны и через муфты.
2. Соединение с желобами и крепление к стенам стоков.
3. Сооружение защитных элементов.

Изготовление желобов

Для того чтобы сделать из канализационной трубы диаметром 11 см водосточный желоб, ее необходимо распилить по всей длине на 2 равные половинки. Поэтому, покупая трубу, нужно рассчитывать, что ее метраж должен быть в 2 раза меньше, чем длина желоба.

При распиле разными инструментами существуют нюансы:

1. При разрезании болгаркой нужно приобрести специальный диск для пластика во избежание нагревания и плавления материала. Если такового нет, будет наблюдаться залипание расплавленной массы на защитный кожух. Поэтому его следует снять и обеспечить защиту посредством маски или очков.
2. При использовании электрического лобзика велик риск скоса реза, поэтому нужно соорудить направляющие из деревянных реек, которые будут ограничивать ход полотна.
3. Если распил осуществляется ножовкой, достаточно закрепить скотчем линейку, которая и будет указывать на расположении линии разреза.

Для монтажа желоба и состыковки его со стояками потребуется соединение через тройник. Для обеспечения надежного сцепления и крепости конструкции в местах отхода вертикальных элементов трубу нужно оставить нетронутой, выполняя рез не доходя до края 10-15 см.

Подготовка и монтаж кронштейнов

Для монтажа желобов к крыше используются кронштейны, которые можно купить готовыми или сделать самостоятельно, выгнув из металлических полос крепежи соответствующей формы и размера.

Для крепления кронштейнов применяют несколько способов:

• на ветровые доски без демонтажа элементов кровли;
• к стропилам, если ветровые доски в конструкции не предусмотрены (без необходимости разборки крыши);
• на кровельную обрешетку во время сооружения кровли или с предварительным демонтажем тех деталей, которые закрывают к ним доступ.

При установке необходимо учитывать следующие факторы:

• край покрытия крыши выступает минимум на четверть от края желоба;
• внешнюю сторону водостока немного скашивают относительно плоскости кровли;
• требуется небольшой уклон в сторону слива дождевой воды.

Когда все подготовительные и измерительные работы выполнены, приступают непосредственно к монтажу кронштейнов:

1. Закрепляют крайние элементы.
2. Натягивают между ними бечевку и производят установку промежуточных крепежей.
3. Устанавливают пластиковые тройники для соединения со стояками.
4. Монтируют желоба.

Монтаж водосточных стояков

Для монтажа стояков водосточной системы используются канализационные трубы диаметром 5 см, которые присоединяют к желобам через специальные тройники. При необходимости можно сделать водостоки из кусочков, соединяя их переходниками встык с промазыванием герметиком.

Процесс производится в соответствии со следующими требованиями:

• расстояние от стояка до стены должно быть не менее 10 см;
• крепление к поверхности осуществляется посредством хомутов, которые устанавливаются снизу вверх к желобам;
• шаг установки крепежей допускается не более 150-200 см;
• при присоединении к тройнику край трубы сначала покрывают герметиком для исключения протекания воды.

Так как водосток предназначен обеспечивать надежную защиту фундамента, нижний край стояка соединяют с ливневой канализацией. Если таковой нет, потребуется установить колено специальной формы, под которое в дальнейшем будет устанавливаться емкость для сбора дождевой и талой воды.

С чего начать?

Если принято решение об изготовлении водосточной системы из канализационных труб, начать следует с закупки необходимых материалов. Сначала желательно вычислить эффективную площадь кровли. От ее величины зависит количество дождевой воды, которое предстоит отводить системе и, соответственно, диаметр желоба. Если нет желания возиться с расчетами, можно воспользоваться средними значениями. В этом случае для работы потребуются:

• трубы диаметром 5 см, которые будут использоваться для слива воды;
• трубы диаметром 11 см, из которых будут изготавливаться желоба;
• тройники для выполнения соединений элементов, диаметр 11 см на двух входах и 5 см на выходе.

Точно определить количество необходимых материалов поможет проект, который изготавливается самостоятельно на основе выполненных измерений. Сначала замеряем длину и ширину кровли. Если она имеет сложную форму, измеряем все элементы конструкции. Нам необходимо вычислить периметр крыши. Таким образом можно определить метраж трубы, которая пойдет на изготовление желобов. Поскольку ее нужно будет распилить напополам и из одной детали получится две, необходимая длина трубы будет равна половине периметра кровли.

Водосточная система, выполненная из канализационных труб, ни в чем не уступает аналогам, продающимся в специализированных магазинах

Следующий этап – определение количества водосточных стояков. Для этого нужно начертить план кровли и «расставить» на нем детали. При этом нужно помнить, что расстояние между стояками не должно превышать 5 метров. Определившись с количеством водостоков, вычисляем необходимую длину трубы. Для этого измеряем расстояние от карнизного свеса до земли. Это будет высота водосточного стояка. Умножаем ее на число деталей и получаем искомую длину трубы.

Исходя из полученного проекта, определяем необходимое количество тройников, которые потребуются для соединения желобов и водосточных стояков. Возможно, что последние будут не идеально прямыми, а будут отклоняться под определенным углом. Так, например, удобно направлять воду в емкость для сбора. В этом случае считаем еще и количество необходимых переходников.

Не забываем про качественный герметик, который понадобится для промазывания всех стыков. Брать лучше всего состав, предназначенный для наружных работ или же универсальный. Они не разрушаются под воздействием уф-излучения.

На схеме показано рекомендуемое расположение водосточных воронок, обеспечивающее оптимальный сток талой воды

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

1. На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
2. Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
3. Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.
