Ливневая канализация своими руками – пример выполнения работ от «А до Я»

Материалы для дождеприемников

Некоторое время назад для отечественного потребителя были доступны исключительно чугунные и бетонные дождеприемники. Сегодня выбор этих сооружений расширился за счет появления нового вида дождеприемников – из пластика.

При первом знакомстве может возникнуть ощущение, что именно конструкции из чугуна будут наиболее подходящим выбором, учитывая их высокую прочность. Однако не стоит недооценивать современные технологии, ведь благодаря им сегодня у каждого владельца есть возможность приобрести высокопрочную и надежную конструкцию, которой является пластиковый дождеприемник.

Пластик обладает достаточным количеством достоинств, среди которых наиболее значимыми являются малый вес и удобство в установке, а также наличие высокой защиты от коррозионных процессов и воздействий механического и химического характера.

При сооружении ливневой канализации в частном доме владелец может без опаски останавливать выбор на пластиковом дождеприемнике, тем более что подобное решение позволит ему немало сэкономить. В том случае, если у вас нет уверенности в его способности выдерживать высокие нагрузки, можно приобрести подобный дождевик вместе с решеткой, выполненной из чугуна или иного материала, который сделает более прочным дождеприемник.

Такие пластиковые емкости для сбора воды в доме стандартного исполнения обычно имеют размеры 300×300 x300.Подобный вариант сборника воды способен эффективно справиться и с ролью самостоятельного коллекторного колодца, учитывая, что пластиковые дождеприемники могут быть установлены в виде конструкции из нескольких слоев, где их просто размещают друг на друга, пока не будет достигнута требуемая высота.

Наибольшее распространение конструкции из чугуна получили на дорогах, наиболее активно используемых транспортом, а также в местах постоянного скопления воды.

Среди особенностей чугунных водостоков следует выделить то, что им под силу переносить нагрузку весом около 90 тонн. Такой водоприемник может с успехом применяться и в тех местах, которые характеризуются активной проходимостью и интенсивным движением. Поэтому им не составит труда справиться с нагрузкой, оказываемой большими потоками сточных вод. В продаже можно встретить дождеприемники различных габаритов. Такие сооружения рассчитаны на очень высокие нагрузки и способны при любом потоке стоков гарантировать надежность ливнёвки.

Уход за ливневой канализацией из лотков

Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

  • Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
  • На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
  • Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
  • Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
  • С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
  • Устанавливаются перегородки и корзина дождеприемника.

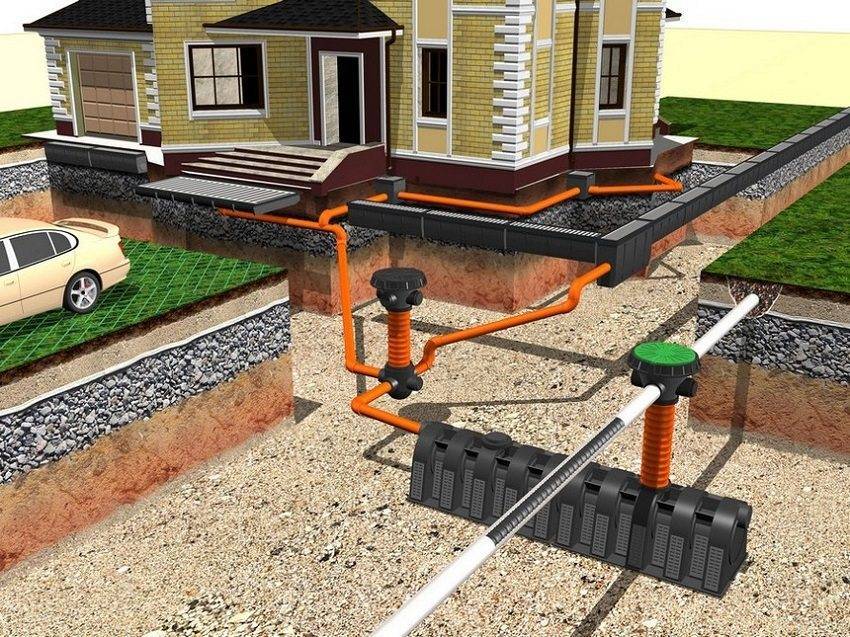

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

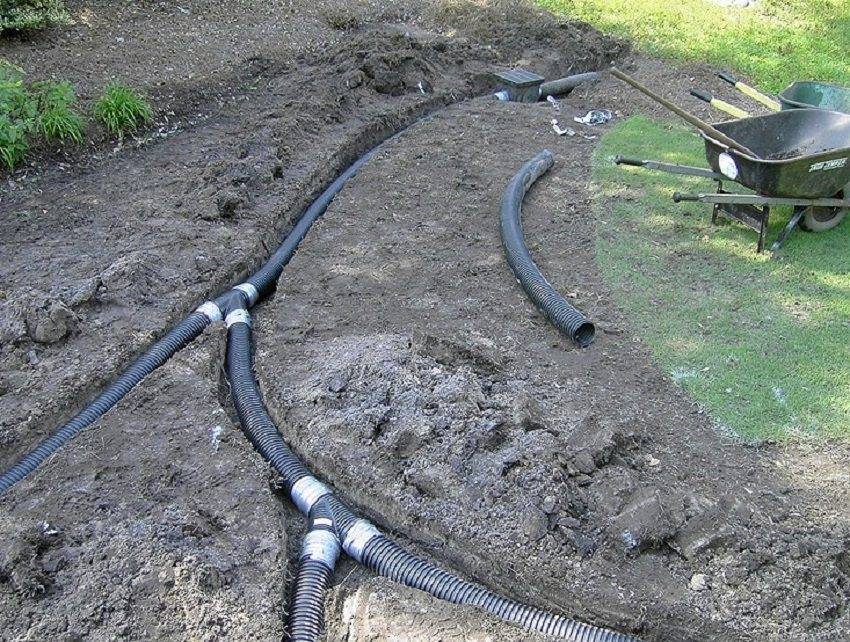

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

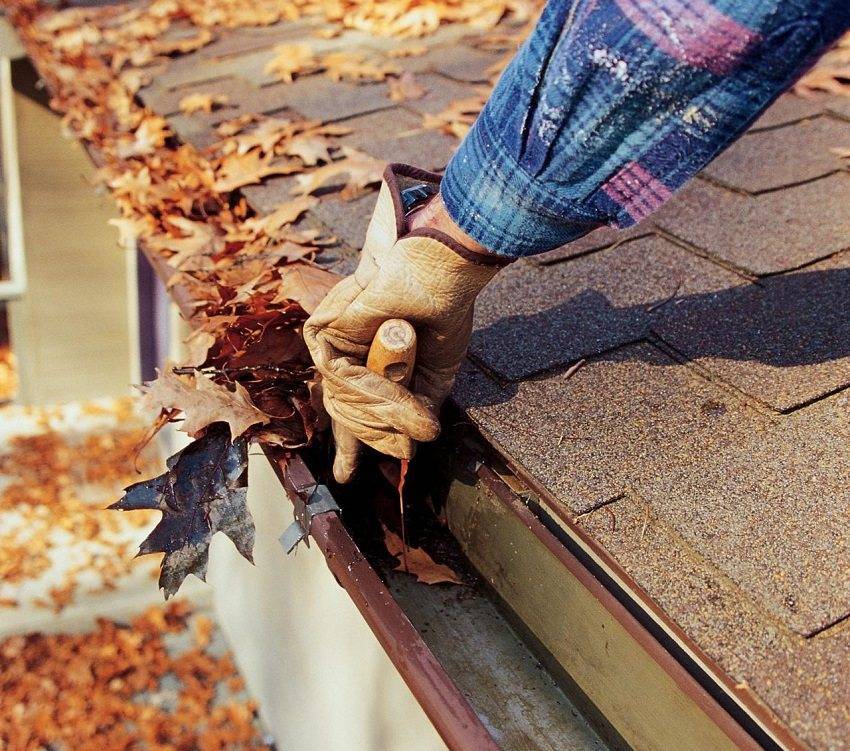

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Как монтаж ливневки поможет предотвратить скопление влаги?

Выпадающие осадки скапливаются на дорожках, около фундамента и в других местах на участке. Попадая к основанию дома, вода постепенно разрушает его. Специалисты провели исследование, которое показало, что дома без ливневой канализации прослужат на 30-40 лет меньше тех, где хозяева выполнили систему сразу после строительства.

Направить влагу от осадков в правильном направлении и предотвратить ее попадание на фундамент можно, выполнив правильный монтаж системы слива. Ливневка своими руками выполняется в 70 случаях из 100 после строительства деревянного дома из бруса. Причина тому простота конструкции и быстрота сборки, даже вооружившись только теоретическими знаниями.

Ее устройство и монтаж напоминает внешнюю часть бытовой канализации. Различие только в подсоединении бытовой конструкции к трубам, расположенным внутри дома. О том как правильно выполнить работы, поговорим подробнее.

Три способа монтажа ливневой канализации

По методу установки ливнёвки можно разделить на 3 вида:

  1. Стекая, воды попадают напрямую в дренажную трубу. Но прифундаментный дренаж в таком случае должен быть смонтирован без ошибок и из труб достаточного для нагрузки сечения. Главный плюс этого монтажа — возможность сэкономить на комплектующих. Но вода будет разбрызгиваться и попадать на стены деревянного дома, а это недопустимо. Кроме этого, заилованность дренажной трубы будет происходить в 2-3 раза быстрее.
  2. Этот распространенный метод ливневой канализации выполняется при помощи последовательной конструкции наружных лотков. Но в зимнее время канализация замерзает, а весной возможно образование ледяной корки на отмостке. Главный плюс такой ливнёвки — простота монтажа своими руками.
  3. Третий метод устройства ливнёвки не менее популярен, и монтаж своими руками будет рассмотрен ниже, в этой статье. Конструкция предусматривает дождеприемники, которые располагают под каждым сливом крыши отдельно. Дождеприемники трубами соединены в единую цепь в грунте. Вода отводится за пределы участка, не задевая дренажную систему и уменьшая ее степень нагрузки. Она лучше всех вписывается в дизайн деревянного дома и не повредит ландшафт.

Цены на устройство канализации частного дома под ключ

Обычно стоимость монтажа под ключ составляет примерно 15% от стоимости приобретения материалов. Рассмотрим пример сметы под ключ для проведения монтажных работ канализационной системы.


Стоимость подключения канализационной системы под ключ. Примерная смета

Если вы будете следовать нашим рекомендациям, то существенно снизите риск возникновения ЧП и других нештатных ситуаций, связанных с засором, промерзанием канализационных труб, лишним шумом в квартире или неприятным запахом в санитарных зонах. И вопросов, как в частном доме провести канализацию, у вас больше не возникнет.

Виды ливневых канализаций

На данный момент существует три типа ливневых канализационных систем:

  • линейная канализация;
  • закрытая канализация;
  • точечная канализация.

Точечные ливневые системы

Точечная система

Представленная канализационная система состоит из большого количества дождеприемников, которые соединяются посредством труб небольшого диаметра. Для увеличения срока эксплуатации подобной системы необходимо устанавливать специальные фильтры на дождеприемники, которые называются пескоулавливателями, а также металлические сетки для более крупного мусора.

Линейные ливневые магистрали

Линейная система

Линейные канализационные системы представляют собой несколько канавок, по которым и осуществляется отвод дождевых вод с земельного участка. Главной особенностью такой магистрали является необходимость ее установки под наклоном.

Ливневая закрытая магистраль представляет собой несколько приемников дождевой воды, которые соединяются магистралями, и трубой для отвода сточных вод в специальный коллектор.

Подобная система предполагает наличие ревизионного колодца, диметр которого должен составлять как минимум 1 метр.

Важно знать! Все нюансы обустройства канализационных систем внешнего типа собраны в СНиПе2.04.01-85. Обязательно прочтите данный документ перед началом всех работ.. Если во время монтажа канализационной системы выяснилось, что не получится уложить магистрали под наклоном, то такая система должна быть оснащена несколькими насосами для транспортировки жидкости

Если во время монтажа канализационной системы выяснилось, что не получится уложить магистрали под наклоном, то такая система должна быть оснащена несколькими насосами для транспортировки жидкости.

Методы подключения

В зависимости от вида централизованной сети подключаются к ней раздельным или смешанным способом. Первый используется, если имеется необходимость в раздельном подключении бытовой и ливневой канализации. Во втором варианте не требуется выполнять врезку двух отдельных магистралей.

Разрешение на укладку канализационных труб до городской системы выдают лишь при установленном поблизости инспекционном или перепадном колодце. К нему необходимо подключить трубопровод от здания

Принимают во внимание, что трубный отрезок, отходящий от частного дома, должен входить в колодец под углом выше уровня слива

Укладка магистрали проводится на необходимую глубину. Заглубление определяется в зависимости от точки промерзания грунта: от 1,25 на юге до 3,5 м на севере. Средняя величина – 2 м.

Укладывают трубопровод следующим образом:

  1. Дно вырытого рва выравнивают и тщательно утрамбовывают.
  2. Насыпают песчано-щебеночную подушку слоем около 15 см. Уплотнение по всей длине траншеи не требуется. Только около ввода магистрали и на расстоянии двух метров от колодца нужно обязательно уплотнить слой.
  3. Трубы прокладывают в траншею от дома под уклоном раструбом вниз. Места соединения трубных элементов очищают от грязи.
  4. Гладкий край трубного отрезка и раструбное кольцо смазывают силиконом.
  5. Замеряют длину, на которую нужно вставить трубный отрезок в раструб, наносят метку.
  6. Трубу до упора вставляют в раструб.

Подобным методом выполняется укладка всего трубопровода. После сборки в обязательном порядке проверяют угол наклона, лишь после этого можно засыпать траншею. Вначале засыпается слой песка и щебенки.

Подушка должна быть выше трубопровода на 5–10 см. Потом щебеночно-песочный слой обильно поливается водой для хорошей усадки. Осевший материал защитит трубы от давления грунта и камней и не позволит им повредить трубопровод. Это увеличит срок эксплуатации канализационной магистрали. После песочного слоя засыпают остаток канавы грунтом.

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

  1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

  1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

  1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
  • диаметр 50 мм, уклон 0,03;
  • диаметр 63 мм, уклон 0,02;
  • диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

  1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

  1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

  1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

  1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Расчет ливневой канализации

Укладка ливневой канализации требует предварительное проведения расчетов для того, чтобы обеспечить эффективную работу устройства и выполнение всех задач.

  • Для того чтобы провести расчет ливневки, вам потребуются данные о среднем количестве осадков, которые фиксируются метеорологами на вашей местности. Обнаружить данную информацию, которая включает в себя данные о периодичности дождей и снегопадов, их мощности, можно в СНиП 2.04.03-85.
  • Также вам нужно знать о площади стоков. В случае с точечной ливневкой – это неполная площадь кровли (проекция в плоскости). В случае с линейной – сума площади всех объектов, которые присутствуют на вашем участке.
  • Необходимо владеть информацией о физико-механических характеристиках почвы и наличии ранее проложенной подземной канализационной конструкции.

После того как вы узнаете все эти данные, вам необходимо будет провести расчеты, используя форму для расчета расхода атмосферных осадков.

Формула: Q=q20xFxY, в которой:

Q – объем сточных вод, которые должны пройти через систему;

q – интенсивность осадков;

F – площадь поверхности, с которой будут отводиться ассенизационные стоки;

Y – коэффициент (материал, из которого изготовлено покрытие площадок).

Поправочный коэффициент, если у вас территория покрыта щебнем – 0,4; если бетоном – 0,85; если асфальтом – 0,95. Для крыши он равен 1. Используя эту формулу, вы получите значение объема. Далее посредством СНиП вы сможете определить необходимый диаметр трубопровода и то, на какую глубину закапывать канализационную трубу.

Требования к ливневой канализации предполагают обязательный учет таких параметров, как уклон ливневой канализации и глубина ливневой канализации. Прокладывать дождеприемники и трубопровод следует на такой глубине, на которой они устанавливаются на вашей территории. Узнать вы конкретные данные сможете либо в строительной компании, либо у соседей, у которых уже есть ливневка. Если ваш участок находится в средней полосе, то уклон ливневой канализации на 1 м – 0,3 м в случае, если диаметр системы трубопроводов 50 см. Если у лотков и трубопровода габариты больше, тогда глубина ливневки должна быть около 0,7 м.

Устройство,принцип работы,монтаж септика Чисток можно найти на этой странице

Устройство,принцип работы,монтаж септика Юнилос можно найти на здесь

Устройство,принцип работы,монтаж септика Лидер можно найти на этой странице

Советуем вам утеплять ливневку посредством слоя геотекстиля и щебня, если вы монтируете ее на незначительную глубину, для того чтобы защитить устройство от промерзания.

Также обязательно подводите каналы к элементам сбора и очистки дождевых и талых вод под специальным уклоном. Если ваши трубы имеют диаметр 150 мм, тогда уклон трубы должен быть 0,008 мм. Если 200 мм, то уклон – 0,007. Обязательно меняйте угол в зависимости от монтажа трубопровода. Например, при установке дождеприемников для ливневой канализации и подсоединению к ним каналов, угол должен быть максимальным – 0,02. Это нужно для того, чтобы увеличить скорость самотека ассенизационных сточных вод. А вот перед пескоуловителями сделайте уклон минимальным для того, чтобы замедлить скорость самотека. Это позволит мусору, песку и другим осадкам осесть в конструкции.

Порядок работ при установке ливневки в частном доме

Схема

Первое, что требуется сделать – это схему отвода воды.

Важно

При создании плана следует учесть, что отвод воды может быть наружным и подземным. Наружный водоотвод состоит из лотков, решеток, пескоуловителей.

В грунт закапываются трубы (дрены), что транспортируют излишки жидкости с водосточных труб и дренажных колодцев.

Установить ливневую канализацию своими руками не составит труда.

Материалы

После составления план надо рассчитать количество требуемого материала:

  • Водоотводные лотки
  • Точечные дождеприемники
  • Трубы
  • Водостоки кровельные
  • Пескоуловители
  • Решетки
  • Песок
  • Щебень
  • Смотровые колодцы
  • Герметик
  • Цемент
  • Заглушки
  • Переходники для поворотов магистрали
  • Кронштейны

Для прокладки ливневой канализации применяются изделия из пластика, чугуна, металла.

Металлические водоотводные лотки обладают меньшим весом, покрыты антикоррозийным покрытием, хорошая прочность.

Лидирую на рынке изделия из пластика. Материал легкий, прочный, не подвержен коррозии и воздействию химикатов и легко устанавливается самостоятельно.

Лотки выпускаются в трех формах:

  • U-образная
  • П- образные
  • Щелевые

Водоотводные лотки в форме буквы U чаще всего применяются, для загородных участков.

Щелевые хорошо устанавливать на тротуаре или дорожке. Они не имеют решетки, между плитками или по краю асфальта будет видна узкая прорезь, в которую и стекает вся вода, попавшая на покрытие.

П- образные лотки отличаются только формой. Наличие углов в системе слива не всегда хорошо.

https://youtube.com/watch?v=6XKvTDo5O9o

Монтаж водостоков

Водостоки – это трубы и желоба, что устанавливаются на козырек крыши и по углам здания, для отвода атмосферных осадков.

  • Желоба монтируются на край крыши, а трубы перпендикулярно к земле, от желоба до дождеприемника.

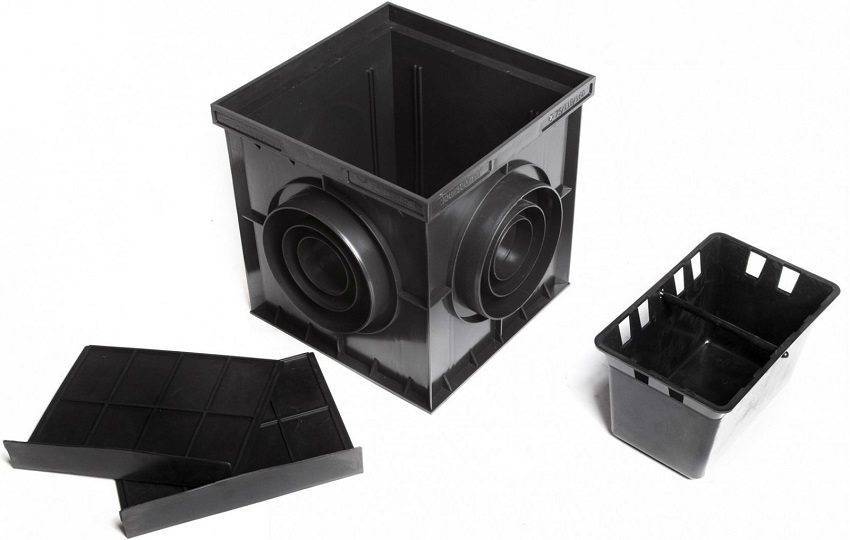

  • Дождеприемник.  Своего рода маленький квадратный колодец. Имеющий решетку сверху, а внутри пескоуловитель и фильтр. Также точечный дождеприемник оснащен патрубками, для соединения с дренами.
  • Смотровой колодец. Эту конструкцию необходимо устанавливать, для проверки внутренней системы канализации, ее прочистке.

После того, как план готов и все требуемые материалы куплены, можно приступать к монтажу.

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

  • Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
  • Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
  • Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

  • дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
  • элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
  • смотровые колодцы, служащие для наблюдения за всей системой;
  • специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

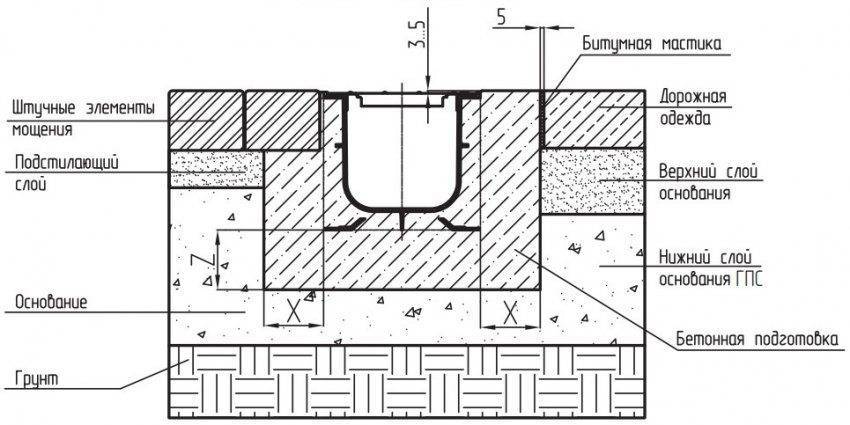

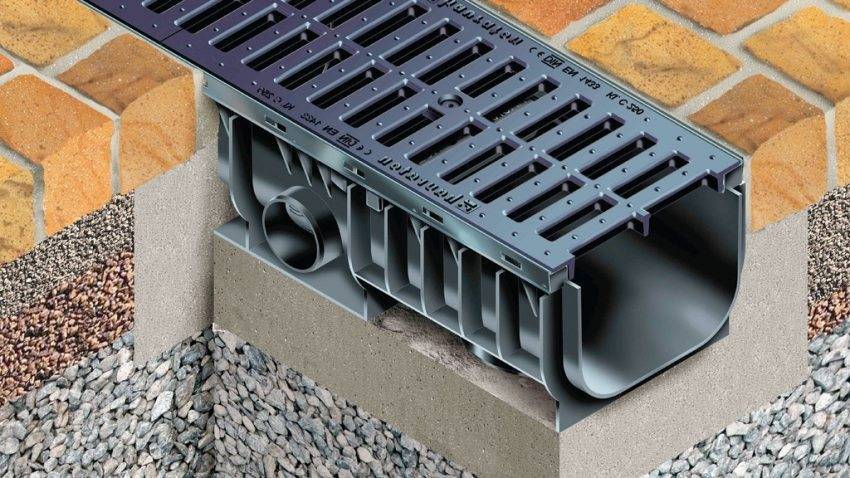

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

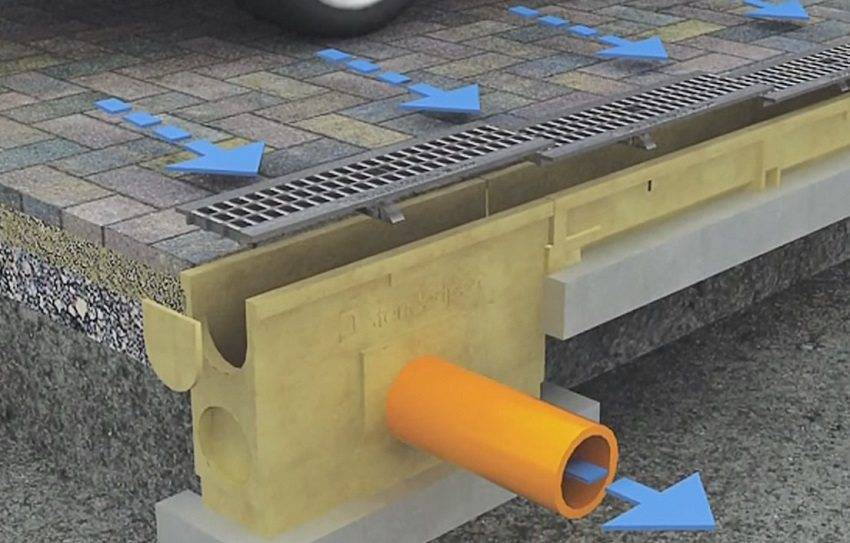

Конструкция лотка ливневой канализации

Типы ливневой канализации

Ливневая канализация состоит из комплекса различных устройств и деталей, которые объединены в одну систему сбора дождевой и талой воды. Она может быть:

  • точечной
  • линейной

Точечная канализация

Ливневка точечного вида представляет собой углубления под каждой вертикальной трубой водосточной системы, куда собираются дождевые и талые воды. В углубления вставляют дождеприемники, соединенные в одну сеть для последующего отвода этих стоков в дренажный колодец или на поле аэрации.

Дождеприемники должны быть оснащены пескоулавливающими конструкциями, чтобы в них не попадал мусор, и защищены прочными решетками в целях безопасности.

Линейная канализация

Линейная канализация предназначена для сбора дождевой и талой воды не только с крыш, но и со всего участка — с пешеходных дорожек, стоянок автотранспорта и всей придомовой территории. Состоит она из сети каналов, углублений, дождеприемников и подразделяется на:

  • открытую
  • закрытую
  • смешанного типа

Открытый тип

Такая ливневка, как правило, представляет собой сеть забетонированных каналов или специальных лотков, отводящих сточные воды за пределы участка. При этом они не прикрыты защитными ограждающими решетками.

Такая система наименее затратна и наиболее проста по исполнению.

Закрытый тип

Оборудована канализация

Гораздо сложнее устроена закрытая ливневка. При её проектировании необходимо учитывать:

  • количество собираемых стоков
  • геологическое строение участка
  • тип грунтов
  • материал труб
  • место приема стоков и другие аспекты, которые указаны в документе дождевая канализация СНиП 2.04.01-85

При устройстве ливневки такого типа дождевые и талые воды собираются через сеть дождеприемников, лотков и каналов, а затем отводятся в дренажные колодцы или коллекторы по трубопроводам, уложенным в земле. При этом стоки могут перемещаться как самотеком, так и с помощью насосов.

Комбинированная ливневка

Ливневая канализация смешанного типа, или комбинированная, содержит в себе элементы, присущие и открытым, и закрытым системам.

Чаще всего ее применяют на участках большой площади, или когда необходимо сократить финансовые расходы.

Уклон канализации

Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно — необходимую пропускную способность и параметры на нее влияющие.

Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:Т50 — трап с прямым отводом условным проходом 50 мм;ТК50 — трап с косым отводом условным проходом 50 мм;Т100м — трап с прямым отводом условным проходом 100 мм, малый;ТК100м — трап с косым отводом условным проходом 100 мм, малый;Т100б — трап с прямым отводом условным проходом 100 мм, большой;ТК100б — трап с косым отводом условным проходом 100 мм, большой;ТВ50 — трап с вертикальным отводом условным проходом 50 мм;ТВ100 — трап с вертикальным отводом условным проходом 100 мм.

и обеспечивать водоотведение со следующими параметрами:

Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.

Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).

Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.

Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м. Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.

голоса

Рейтинг статьи

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
