Технология проведения врезки в существующий водопровод под давлением

Расчет

Чтобы не пришлось делать работу дважды, нужно подойти к вопросу водоснабжения своего участка, дома, дополнительных строений или бытовых устройств основательно. Для этого следует сделать грамотный расчет требуемого расхода воды согласно плану и схематической развертки труб подключаемых санитарно-бытовых помещений – ванной, душевой кабины, туалета, кухни, с санитарно-техническими устройствами (унитаз со смывным бачком, раковины со смесителями, душем, стиральная и посудомоечная машины) и средств полива.

Имеется формула расчета водоснабжения на внутренний водопровод с учетом (согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий») нормативных расходов воды в л/с каждого прибора, устройств и количества пользующихся ими членов семьи:

Qmax = 5·q, где:

  • Qmax – это максимальный секундный расход воды через один сантехнический прибор;
  • q – это общий расход жидкости одного потребляемого прибора, определяемый согласно санитарным нормам и правилам;
  • 5 – это коэффициент, определяемый по таблицам в приложениях СНиП в зависимости от вероятности действия конкретного прибора и их количества.

Определение вероятности действия приборов вычисляется по следующей формуле:

P = (U·Qnorm) / (q·N·3600), где:

  • U – это количество членов семьи (водопотребителей);
  • Qnorm – это общий нормированный расход воды одним потребителем в час наибольшего водопотребления (равен 10,5 л/час);
  • N – это число таких приборов;
  • 3600 – это время часа в секундах (3600 сек).

Получив показатели N и P, по их зависимости в таблице 2 приложения 4 СНиП 2.04.01-85 определяется коэффициент и вычисляется максимальный секундный расход воды через отдельный прибор Qmax. Путем сложения данных и преобразования их из секунд в часы можно легко получить суточное водоснабжение всего объекта. А уже на основании полученных данных о суточном расходе воды определяется значение минимального внутреннего диаметра трубы, которая будет подходить к участку или дому от магистральной или второстепенной линии водопровода. Вот эту трубу и нужно будет врезать в центральный водопровод. А расчётная формула диаметра трубы выглядит так:

d = √[ (4·Qmax) / (·V) ] м, где:

  • d – это внутренний диаметр рассчитываемого трубопровода в метрах;
  • V – это скорость потока воды, м/с. Принимается равной 2,5 м/с согласно пункту 7.6 СНиП 2.04.01-85, указывающему, что скорость жидкости во внутреннем водопроводе не должна превышать 3 м/с;
  • Qmax – это уже рассчитанная величина расхода воды на объект, м³/с.

Выбор трубы для отводки зависит от давления в трубопроводе, куда будет произведена врезка, и материала, из которого этот водопровод изготовлен. Согласно СНиП 2.04.02-84, СНиП 2.04.01.85 и ГОСТу для нормального снабжения городского населения холодной водой хозяйственно-питьевого назначения давление в подающем магистральном трубопроводе должно быть в пределах 10 кгс/см². К потребителю вода должна прийти с давлением не ниже 0,3 и не выше 6,0 кгс/см². Одинакового давления у потребителей, живущих в разной удаленности и этажности от источника подачи воды, добиться невозможно. Даже в одном доме напор воды будет больше в квартирах на первых этажах.

Для правильного функционирования большинства санитарно-бытовых приборов, потребляющих воду, достаточно давления в пределах от 2 до 3,5 кгс/см². Для частных домов за городом дело обстоит хуже: не везде можно найти поблизости водопроводную сеть, а если она и есть, то возможности ее значительно слабее. Давление в сельских районах редко поднимается даже в магистрали выше 2,5 кгс/см². А для эффективного полива участка нужно давление в поливном кране не меньше 3,5 кгс/см². В этом случае можно использовать подкачивающий насос напором в 4–6 атмосфер.

При централизованном водоснабжении населенного пункта проблема с питьевой водой для жителей решается врезкой в магистраль. Важны не только технические, но и связанные с получением документов вопросы. Необходимы знания тонкостей и нюансов того, как провести воду в дом, чтобы процедура прошла быстро и без недоразумений.

Если в населенном пункте есть централизованное водоснабжение, то жителям необходимо лишь сделать врезку в магистраль.

Подключение частного дома к центральному водопроводу – последовательность проведения работ

Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.

Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:

  • Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.
  • Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.
  • Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.

Рис. 7 Прокладка трубопровода своими руками – проведение земляных работ

  • Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.
  • С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).
  • ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.

Состыковка труб без сварки: общие сведения

Существует несколько способов сочленения конструкций из труб, врезки в основную магистраль. Некоторые из коммуникаций после этого поддаются дальнейшему монтажу при необходимости (в случае ремонтных, аварийных работ), другие – неразъёмные. Их невозможно разобрать без разрушения всей конструкции или отдельного ее участка.

Важно с самого начала жестко соблюдать инструкцию по правильной врезке в трубопровод, делать всё как сказано, чтобы в дальнейшем не пришлось всё переделывать и покупать новый материал. В принципе, ничего сложного нет. Перед тем как перейти непосредственно к разбору правил для врезания в трубу, разбору полетов и советов для новичка, рассмотрим виды труб

Перед тем как перейти непосредственно к разбору правил для врезания в трубу, разбору полетов и советов для новичка, рассмотрим виды труб.

Они делятся на 2 группы:

  • Жесткие (стальные, медные, чугунные);
  • Гибкие (полипропиленовые, металлопластиковые, полиэтиленовые).

Соответственно, в зависимости от разновидности труб используют те или иные способы сочленения, подходящие в данной ситуации, соответствующие нормам безопасности и качества. Также для врезки в трубу нужен соответствующий инструмент, приобрести который необходимо заранее.

Как врезать патрубок в трубопровод из стали

Сталь считается такой же жесткой, как и чугун, но белее пластичным сплавом. Способ врезки отличается и больше похож на процесс соединения с полимерными трубами.

Этапы врезки:

  1. Место врезки очищают от грязи.

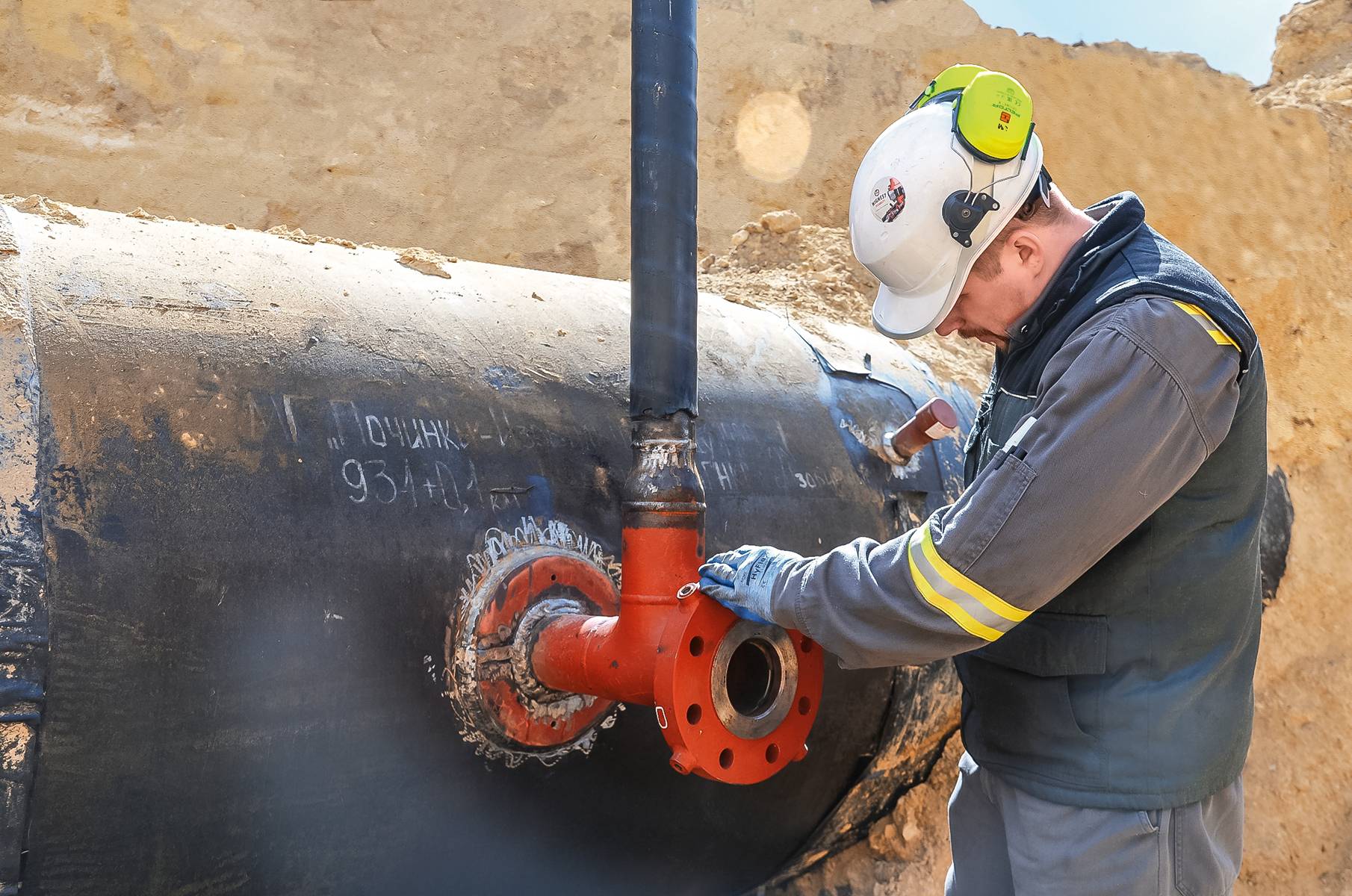

  2. К месту врезки приваривают патрубок резьбового либо фланцевого типа.
  3. Сваривают швы.
  4. Тестируют швы на наличие протечек.
  5. На патрубок устанавливают вентиль любого типа.
  6. За ним монтируют ответвление наружного трубопровода.

Желательно использовать патрубок из трубы, которая содержит конструкционную сталь. Во время просверливания отверстия сначала лучше применить перфоратор, а закончить работу вручную.

Справка! Визуально проверить качество швов можно при помощи керосина. Внутри швы смазывают с помощью керосина, снаружи проводят по контуру мелом. Если на поверхности проявятся жирные пятна, значит, стыки негерметичны.

Врезать трубу можно разными способами, это зависит от давления, с которой будет работать система и особенности эксплуатации. Врезку выполняют под прямым углом либо в 45 градусов, также направив трубу в сторону либо вверх.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

Как я делаю врезку под давлением в водопровод

Watch this video on YouTube

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками

Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео

Как сделать врезку в трубу под давлением

Watch this video on YouTube

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Разновидности хомутов

Хомуты бывают различной конструкции и конфигурации. Наиболее востребованными являются:

  • хомут-обойма;
  • седловой хомут;
  • засверловочный хомут;
  • электросварной хомут-седелка.

Применение хомута-обоймы возможно для врезки в магистраль водопровода, которая находится не под давлением. Конструктивно он состоит из пары деталей, причем одна из них имеет резьбовой отвод. Хомут зажимается болтами и может быть изготовлен из пластика либо металла.

Для врезки под давлением в трубу из металла, асбестоцемента или пластика применяется седловой хомут. На трубопровод он крепится с помощью кронштейна. Зачастую такой хомут выполнен из металла и имеет запирающую пластину либо специальный механизм.

Засверловочный хомут служит для врезки в трубу, находящуюся под давлением. В дополнение к нему могут идти насадки, а также поворотные разъемы. Для установки хомута на стальную, чугунную и пластиковую трубу требуется специальное оборудование.

Конструкция засверловочного хомута включает поворотно-затворный механизм. Впоследствии он применим в качестве запорной или регулировочной арматуры.

Хомут для врезки выбирается в зависимости от назначения отвода и материала магистральной трубы

Хомут-седелка используется для врезки в пластиковый трубопровод. В конструкцию входит фреза для получения отверстия и нагревательная спираль. Корпус такого хомута выполняется из специального пластика и для его установки требуется дополнительное оборудование.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Подробное описание главных этапов работ: врезка в водопровод

При решении вопроса, как сделать врезку в водопровод без отключения давления в центральной системе, необходимо тщательно ознакомиться с каждым этапом проведения работы. В начале необходимо вычислить трассу прохождения труб. Оптимальной для них считается глубина 1,2 м. Трубы должны идти прямо от центральной магистрали к дому.

Материалы: чугун и другие

Они могут быть выполнены из таких материалов:

  • полиэтилен;
  • чугун;
  • оцинкованная сталь.

Искусственный материал предпочтительнее, так как врезка в водопровод не потребует в этом случае сварки.

Для упрощения работы над местом врезки строят колодец (кессон). Для этого котлован углубляется на 500-700 мм. На 200 мм засыпается гравийная подушка. На нее раскатывается рубероид, и заливается бетон толщиной 100 мм с арматурной решеткой в 4 мм.

На горловину устанавливается литая плита с отверстием для люка. Вертикальные стены обмазываются гидроизоляционным веществом. Котлован на этом этапе засыпают отобранным ранее грунтом.

Канал прорывается вручную или при помощи экскаватора. Главное, чтобы глубина соответствовала требованиям проекта. Она находится ниже границы почвенного промерзания в этом климатическом поясе. Но минимальной считается глубина 1 м.

Для врезки лучше использовать искусственный материал

Установка в 7 шагов своими руками: хомут, седелка, схема канализации, муфта

Процесс установки проходит по следующей технологии.

  1. Устройство для врезки под давлением расположено в особой накладке хомута. Этот элемент устанавливается на предварительно зачищенную от теплоизоляции трубу. Металл затирается наждачной бумагой. Это позволяет убрать ржавчину. Диаметр сечения отходящей трубы будет более узким, чем у центральной.
  2. На зачищенную поверхность устанавливается хомут с фланцем и патрубком. На другой стороне монтируется запорная задвижка с втулкой. Сюда крепится устройство, в котором располагается фреза. При ее участии осуществляется врезка в общую систему.
  3. В патрубок вставляется сверло через открытую задвижку и сальник глухого фланца. Она должна соответствовать размеру отверстия. Производится высверливание.
  4. После этого втулка и фреза снимаются, а водопроводная задвижка закрывается параллельно.
  5. Вводную трубу на этом этапе необходимо присоединить к фланцу задвижки для трубопроводов. Восстанавливается защитное покрытие поверхности и утеплительные материалы.
  6. На протяжении трассы от фундамента до магистрального канала необходимо предусмотреть уклон в 2% от врезки до входной отводящей трубы.
  7. Затем устанавливается водомерный прибор. С обеих его сторон монтируется запорный муфтовый вентиль. Счетчик может находиться в колодце или в доме. Чтобы произвести его поверку, запорный фланцевый вентиль перекрывают и снимают прибор учета.

Это общая технология проведения врезки. Прокол осуществляется в соответствии с типом материала и конструкции арматуры. Для чугуна перед проведением работы выполняется шлифование, что позволяет удалить уплотненный внешний слой. На точку врезки устанавливается фланцевая чугунная задвижка с обрезиненным клином. Тело трубы просверливается твердосплавной коронкой. Здесь имеет значение, из какого материала выполнен режущий элемент. Чугунный фланцевый вентиль требует применения только прочных коронок, которые придется менять в процессе врезки около 4 раз. Врезка под давлением в водопроводную трубу осуществляется только грамотными специалистами.

Для стальных труб не обязательно использовать хомут. Патрубок нужно приварить к ней. А уже к нему присоединяется задвижка и устройство фрезерования. Оценивается качество сварного шва. При потребности его дополнительно укрепляют.

Стоимость оборудования составляет для полимерных хомутов от 100 руб. для трубы 32 мм до 250 руб. – для 75-миллиметровой разновидности. Стальной хомут из нержавейки с фланцем обойдется в 9-10,5 тыс. руб. В такой комплект входят резиновый уплотнитель и 6 фиксационных шпилек для скоб.

Стоимость работы мастера по врезке составляет 2-2,5 тыс. руб.

Преимущества абиссинской забивной скважины-иглы

Перед тем как забить скважину абиссинского типа, необходимо отыскать на участке воду, разместить скважину в соответствии с нормами СНиП, СанПиН, обеспечив максимальный ресурс источника. Основными требованиями являются расстояния от колодца до значимых объектов:


Устройство абиссинской забивной скважины-иглы.

  1. 50-25 м до септика. При протечках нечистот это расстояние обеспечит естественную доочистку почвой, при этом глубина скважины должна быть больше расстояния от поверхности до нижней стенки камеры очистного сооружения.
  2. 4 м от дома, хозпостроек, малых архитектурных форм. Соседство водоносного пласта, из которого периодически откачивается жидкость, снижает прочность грунта, на который опираются фундаменты.

Для сокращения бюджета строительства чаще используются народные методы определения грунтовых вод. Исследуется растительность в пределах участка, некоторые растения с 70% точностью показывают водонос. Ветки лозы начинают крутиться, смещаться в руках исследователя в месте присутствия подземной песчаной линзы.

Оптимальным вариантом является заказ услуги вертикального электрозондирования. Эта технология оперирует наземными приборами, специальным ПО, не требует изготовления контрольных скважин. По результатам составляется электрогеологический разрез, определяется не только наличие источника, но и содержание в нем солей.

Преимуществами абиссинской скважины являются:


Рисунок 2. Абиссинский колодец не занимает много места, поэтому для экономии пространства можно прокладывать другие источники рядом.

  1. Дешевизна. Источник водозабора обходится дешевле любого другого способа добычи воды.
  2. Простота . Конструкция не имеет сложных углов, агрегатов.
  3. Гигиеничность. Зеркало воды защищено от засорения, поверхностных вод, устье легко герметизируется.
  4. Высокая скорость работ. Скважины 8 м забиваются за день.
  5. Энергонезависимость технологии. Трубу погружают в землю простейшим приспособлением.
  6. Вариативность размещения насосного оборудования. Насос может монтироваться на трубу, удаляться от скважины на разумное расстояние, например, в подвал дома.

Для удобства рабочих трубы наращиваются после некоторого заглубления в скважину, что позволяет добавлять их по мере необходимости. Отсутствие подъездных путей, электроэнергии, сложный рельеф не являются препятствиями для данной технологии. После выработки ресурса трубы можно обрезать ниже плодородного слоя, заглушить, не вынимая на поверхность, смонтировать другой источник рядом с первым (рис. 2).

Врезка водопроводной трубы в полимерный трубопровод

Врезку проводят поэтапно:

  1. Сначала определяют зону врезки, и начинают готовить под нее участок. Для этого подойдет зона трубопровода без поворотов, с которого счищают ржавчину, грязь посредством наждачной бумаги. В это место крепят хомут при помощи болтов. Хомут для врезки имеет клеммы, чтобы подключить сварочный агрегат.
  2. Подключив аппарат с клеммами, пускают ток.
  3. Чтобы трубу из полимерных материалов оборудовать электросварным хомутом с разборным устройством, детали надо рассоединить на два элемента в виде вертикального патрубка и вентиля. Сквозь вентильное отверстие вводятся прямоточные трубки с насадкой, чтобы рассверливать.
  4. В месте, где планируют заглублять сверло, занимаются установкой вентиля, оснащенного втулкой. Зона для заглубления располагается на участке с другого конца накладки.
  5. К вентилю подводят сверлочный аппарат и при помощи стандартного сверла делают дырку в трубопроводе. Сверло вводят сквозь вентиль, потому что, закончив проделывать отверстие, надо успеть закрыть воду и вытащить оборудование. Чтобы не нарушить герметичное соединение во время просверливания, применяют уплотняющую насадку.
  6. Новую трубу для ввода соединяют с фланцем, который находится на задвижном устройстве.
  7. Хомут надевают на участок врезки, далее с помощью сварки соединяют с трубой. В итоге получается прочная конструкция с герметичным соединением.

Врезка в водопровод из металлических труб

  • фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
  • можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
  • специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.

С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:

  • удаление изоляции;
  • зачистка поверхности труб.
  • установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
  • подсоединение задвижки к фланцу;
  • монтаж устройства для сверления;
  • ввод фрезы через задвижку;
  • вырезка отверстия;
  • снятие сверлильного оборудования;
  • перекрытие подачи воды из патрубка.

По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку. Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы. Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.

Процесс врезки в трубопровод

Наилучшей иллюстрацией процесса врезки в трубопровод будет видео от компании ArmProf, которая занимается поставкой комплектующих для выполнения врезки в трубу под давлением. Оборудование для врезки в трубопровод представлено на официальном сайте компании https://www.armprof.ru/catalog/instrument/.

Представленный ролик демонстрирует насколько врезка в трубу может быть скоротечной и технологичной. Для выполнения операции не потребовалось рыть огромный котлован о отключать потребителей.

Выделим основные этапы технологического процесса:

Установка хомута

Перед установкой следует убедиться, что хомут полностью соответствует диаметру трубы, в которой будет выполняться врезка. Поверхность трубы следует очистить, затем установить хомут и плотно затянут крепежные болты.

Установка задвижки

Задвижка крепится к фланцу хомута. Задвижка должна плотно зарываться, это следует проверить до выполнения сверления.

Установка сверлильного оборудования

Устройство для врезки представляет собой бур с крышкой, которая крепится к задвижке. Герметичность соединения обеспечивают уплотнения. Перед началом монтажа необходимо проверить, что сверло свободно проходит через задвижку, а его длины достаточно для выполнения отверстия.

Выполнение процесса сверления

После установки оборудования для врезки выполняется сверление трубы. При правильно выбранном и установленном оборудовании процесс сверления происходит без значительных утечек жидкости из трубопровода. Появление незначительного количества жидкости возможно лишь при извлечении бура из задвижки.

Врезка в бытовой водопровод внутри дома

С помощью врезки мы можем обустроить ответвление от основной линии домашнего водопровода, с помощью которого можно подключить дополнительный источник потребления или систему полива.

Если водопровод запитан от колодца, то врезку в трубу можно обустроить где угодно. При магистральном водоснабжении врезку можно установить только за счетчиком учета потребления воды.

При этом технология обустройства «внутренней» врезки несколько отличается от вышеописанного способа. Ведь напор во внутренней сети можно отключить в любой момент, попросту перекрыв центральный запорный вентиль. Поэтому для врезки в данном случае нужен обычный тройник, а сама работа реализуется следующим способом:

  • Вы перекрываете центральный вентиль и сливаете воду из труб, открыв самый «нижний» кран.
  • Далее вы разделяете трубопровод в нужном месте, используя для этих целей труборез или болгарку. При этом под место среза нужно поставить лоток: ведь некоторая порция воды останется в трубах. Кроме того, на этом же этапе нужно вырезать из тела трубопровода участок, габариты которого совпадают с длиной тройника.
  • Следующий шаг – монтаж самого тройника. В пластиковый трубопровод тройник врезают как обычную электромонтажную муфту, спаивая стыки сварочным аппаратом. А вот паяльник для гладких муфт в этом случае применять не рекомендуется, из-за возможных затруднений с монтажом зафиксированной трубы на нагревательный калибр. Впрочем, возможна и альтернатива – монтаж тройника на цанговые зажимы или пресс-муфты. В стальные трубы тройник врезают с помощью резьбовой пары, нарезая сгон на теле трубы водопровода плашкой. Сварочные работы в этом случае не рекомендованы, из-за возможных затруднений с формированием кольцевого шва.
  • В финале вы монтируете в отвод тройника запорный вентиль, с помощью которого можно перекрыть новую ветвь водопровода. После этого можно открыть центральный вентиль и пользоваться системой водоснабжения.

Монтаж новой линии проводят при работающем водопроводе. Ведь отвод тройника перекрыт отдельным запорным вентилем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
