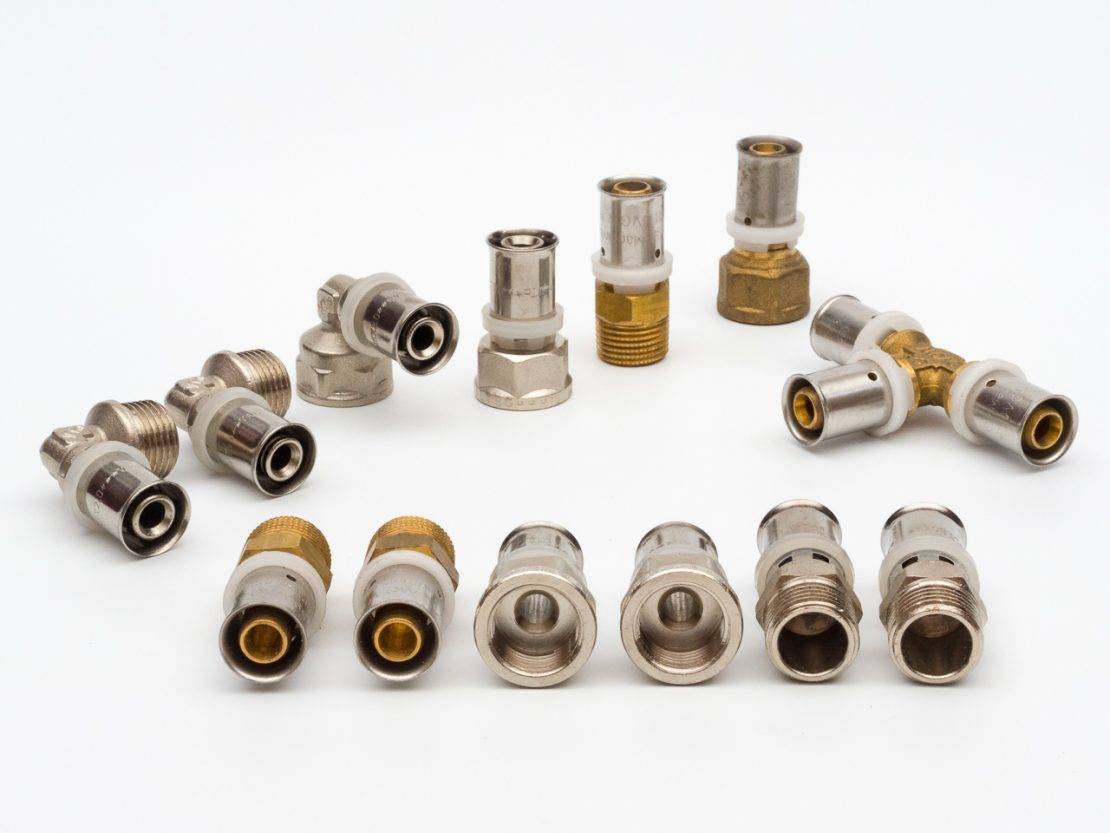

Все про пресс-фитинги для металлопластиковых труб: технические нюансы + монтажные правила

Преимущества и недостатки данных труб

Первым преимуществом является простота монтажа– быстро и легко с этой работой может справиться даже непрофессионал. Металлопластиковые трубы универсальные, по ним транспортируют холодную и нагретую до кипения воду. Цена по сравнению с металлическими трубами тоже отличается в выгодную сторону.

К достоинствам относится прочность, отсутствие линейного растяжения, засоренности. Внешний вид не портит интерьер, а гладкие поверхности обеспечивают хорошую пропускную способность.

Но и эти изделия для транспортировки воды не идеальны, у них имеются недостатки. Пластик и содержащаяся в нем фольга по-разному расширяются от теплового воздействия. Это приводит к ослаблению стыков и необходимости проводить профилактическую обжимку. Поэтому непрактично укладывать их в штробы. Кроме того, металлопластиковые изделия плохо противостоят гидроударам.

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

• • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
  • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

• Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
• Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
• Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Разводка труб канализации

Свои особенности имеет работа по монтажу канализационных металлопластиковых труб.

Канализационная разводка из металлопластика имеет ряд особенностей

В этом случае важно использовать трубы большего диаметра, а также принять меры для организации наклона трубопровода. В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:. В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

Выдерживать уклон (0,02-0,03 от целостной длины конструкции) по направлению к сливному коллектору.
Запрещается ставить отводы под углом 90 градусов при монтаже конструкций.
Необходимость установки специальных тройников со съемными крышками (ревизии) на участках перед поворотами, склонными к образованию засоров.
При укладке системы скрытым способом важно напротив ревизии оставлять смотровые окошки.
Собирая систему, важно оставлять запас, предназначенный для температурного расширения изделия.

Для монтажа канализации необходимо использовать трубы, диаметр которых обеспечивает легкую проходимость сточных вод.

Для унитазов рекомендуется применять изделия диаметром не менее 100 мм, для ванн и раковин – достаточно 50-75 мм.

Технические характеристики металлопластика

Характеристики металлопластика зависят от производителя и несколько разнятся. В среднем эти величины выглядят таким образом:

• Толщина стенок деталей варьируется от 2 до 3,5 мм.
• Выпускаются изделия с внешним диаметром от 16 до 63 мм.
• При температурах ниже 20° трубы выдерживают давление порядка 25 бар.
• При температурах ниже 95° рабочее давление элементов не превышает 10 бар.
• Срок службы изделий при условии грамотной эксплуатации составляет не менее 50 лет.
• Температурный режим эксплуатации изделий – от -35° до +95°.
• Трубы способны поглощать шум.
• Возможность использования в питьевом водоснабжении.
• Невысокий коэффициент гидравлического сопротивления.
• Газонепроницаемость.
• Универсальность в использовании изделий. Они могут применяться для водопровода, обогрева полов, отопления или охлаждения.
• Низкая теплопроводность деталей.
• Элементы устойчивы к абразивному износу.
• Малая шероховатость стенок исключает появление отложений.
• Высокая устойчивость к химическим воздействиям и коррозии.
• Антистатичность, детали не проводят блуждающие токи.
• Высокая пластичность. Кроме того радиус изгиба металлопластиковых элементов может быть существенно увеличен при условии использования особых гибочных приспособлений.

Монтаж металлопластика достаточно прост и экономичен. Поверх труб можно выполнять бетонную заливку. Детали ремонтопригодны, при этом специальное оборудование не требуется. При установке изделий рекомендуется учитывать характерную особенность металлопластика – различные коэффициенты теплового расширения составляющих детали. В силу этого температурные перепады могут ослабить места соединений, что приведет к протечкам. Таким образом монтировать такие детали внатяжку нельзя. На участках изгибов труб обязательно выполняются компенсационные петли.

Внутренний слой металлопластиковых труб может быть выполнен из более дорогого пищевого пластика. Такие трубы пригодны для транспортировки питьевой воды

Технология монтажа

Виды монтажа	Технология	Особенности
Компрессионный монтаж	После подготовки труб необходимого размера на их концы надеваются соединительные гайки с резьбой и разрезное кольцо, после чего вставляется фитинг. С помощью гаечного ключа соединение фиксируется.	Подходит как для снабжения зданий холодной и горячей водой, так и для оборудования отопительных систем.
Монтаж с использованием специальных пресс-фитингов.	На конец трубы насаживается кольцеобразная пресс-гильза. Затем в трубу вставляется расширитель для увеличения диаметра до нужного размера, чтобы до упора надеть трубу на фитинг. Поверх соединения располагается пресс-гильза, за счет которой через определенный промежуток времени труба возвращает исходную до расширения форму и плотно обжимает фитинг.	Высокопрочное соединение, которое образует цельное монолитное соединение. Произвести демонтаж для последующего монтажа трубопроводной системы не получится.
Монтаж с помощью электросварки.	На срез надевается муфта под сварку с клеммами, к которым подключается сварочный аппарат, с помощью которого труба и муфта нагреваются до 170°С. После остывания образуется шов.	Соединение методом сварки требует наличия специального оборудования и хотя бы начальных навыков выполнения сварочных работ. Подходит для труб с давлением рабочей среды до 12 атм.

7 советов, какие трубы из сшитого полиэтилена для теплого пола, отопления и водоснабжения лучше выбрать

Как соединяются резьбовые фитинги для металлопластиковых труб

Монтаж труб может выполняться компрессионными соединительными деталями из латуни. Их устройство включает штуцер, гайку, разрезное кольцо. С применением рожкового ключа и резьбовых фитингов можно создавать надежные соединения. Процедура выглядит следующим образом: при накручивании гайки выполняется сжатие пресс-гильзы (разрезное кольцо), что и формирует герметичное прижатие штуцера к внутренней полости трубы.

Одно из достоинств компрессионных соединительных элементов состоит в возможности их устанавливать без дорогостоящего специнструмента. Кроме того, резьбовой фитинг обеспечивает возможность быстрого демонтажа соединений. В то же время, практика показывает, что повторная сборка узла с таким фитингом может быть менее герметичной, поэтому для ремонта сети лучше выполнить вырезку поврежденного участка и на его место установить новый отрезок трубы с помощью резьбовых фитингов. Для повторной установки использованного соединительного элемента необходимо выполнить замену его уплотнительных элементов.

Для соединения отдельных труб их торец нужно обрезать под прямым углом. Это можно выполнить с помощью трубореза или ножовки по металлу. Для гибки труб лучше воспользоваться пружинным трубогибом, но выполнить такую операцию можно и вручную. При изгибе руками минимальный радиус составляет пять наружных диаметров трубного изделия, а при использовании трубогиба – три с половиной диаметра.

У отечественных фирм можно купить любые разновидности компрессионных соединительных деталей. При выборе таких фитингов необходимо приобретать изделия в точном соответствии с параметрами металлопластиковых труб (диаметр и размер стенок трубы). В идеале лучше выбирать трубы и соединения от одной торговой марки.

Трубы из металлопласта прекрасно удерживают свою форму, поэтому при обустройстве сетей необходимо минимальное количество хомутиков. Соединение с помощью компрессионных соединительных элементов можно производить по тройниковому (гребеночному) или коллекторному принципу. Если монтаж выполняется в виде гребенки, то необходимо вначале выполнить монтаж основного трубопровода, а после этого врезать в него фитинги в нужных местах (либо провести монтаж в другом порядке).

Пример присоединения компрессионного фитинга:

Выполнить разметку мест установки соединений.

Выполнить резку трубы.

Надеть на металлопластиковую трубу гофру из утеплителя (необязательный этап).

Выполнить калибровку трубы.

Надеть на трубу гайку с уплотнительным кольцом.

Провести соединение трубы и фитинга.

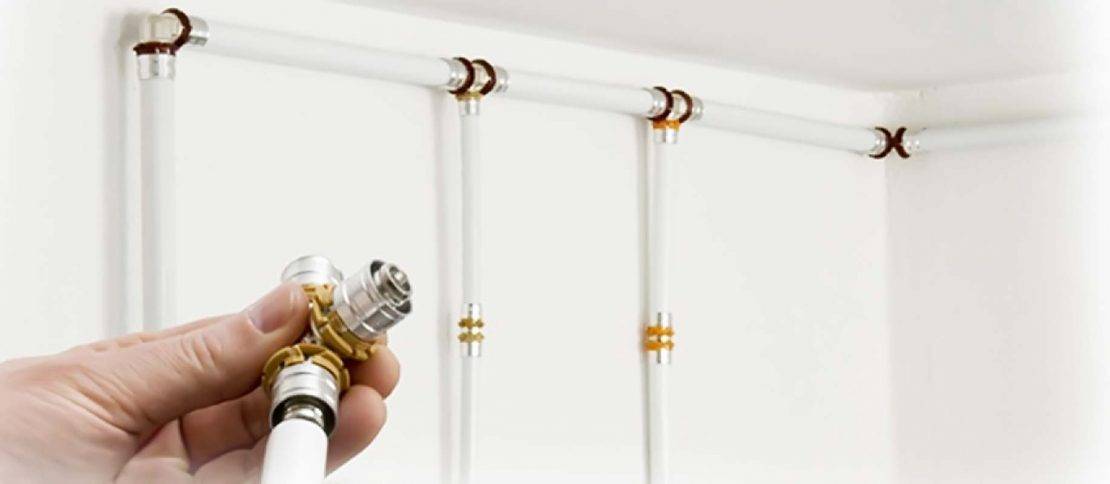

На фото продемонстрирован монтаж компрессионных фитингов тройниковой конструкции. В каталогах можно найти много других вариантов таких соединений, что дает возможность собрать трубопроводы по любой схеме.

Процесс сборки выполняется в следующей последовательности:

1. Выполнить выравнивание трубы так, чтобы получить ровный участок длиной 100 мм до среза и 10 мм после него.
2. В нужном месте нужно разрезать трубу под прямым углом.
3. Выполнить обработку торца с помощью развертки со снятием миллиметровой фаски. Необходимо обеспечить правильную круглую форму торца.
4. На трубу нужно одеть гайку с разрезным кольцом.
5. Намочить штуцер.
6. Нужно насадить на трубу штуцер. При этом торец среза должен плотно упираться в край фитинга. Завинчиваем рукой гайку штуцера до упора. Если гайка крутится плохо, то возможно нарушено резьбовое соединение или гайка идет не по резьбе, что снизит герметичность соединения.
7. Для затягивания фитинга понадобится два ключа. Одним нужно зафиксировать фитинг, а другим выполнить до двух оборотов гайки, чтобы были видны до двух ниток резьбового соединения. Не стоит использовать ключи с усиленными рычагами, так как перетяжка гайки может привести к потере герметичности соединения.

Чтобы металлопластиковая труба не запотевала при температурных перепадах транспортируемой среды, поверх нее одевают специальный утепляющий кожух из вспененного полиэтилена или других аналогичных материалов. Такую изоляцию можно одеть и после завершения монтажа в процессе эксплуатации трубопровода. Для этого рукав из вспененного полиэтилена нужно разрезать вдоль, а после установки закрепить его на трубе скотчем.

Маркировка фитингов выполняется по двум показателям:

• по наружному диаметру трубы;
• по параметрам резьбового соединения, с помощью которого монтируется трубная арматура.

К примеру, наличие символов 16×1/2 для внутренней резьбы свидетельствует о том, что фитинг может соединяться одним концом с трубой 16 мм по наружному диаметру, а другой с арматурным изделием, у которого есть резьбовое соединение полдюйма.

Читайте материал по теме: Замена труб в квартире: советы профессионалов

Соединительные элементы ПУШ типа

Для установки фитинга ПУШ типа для металлопластиковых труб, в отличие от метода опрессовки, не требуется специальный инструмент, ее несложно выполнить самостоятельно. На рисунке снизу показана конструкция данного устройства

Конструкция фитингов типа «ПУШ»

На рисунке обозначены:

• А – кольцо с двойным уплотнением;
• В – удерживающие лапки, как правило, изготавливаются из нержавейки;
• С – смотровые окна, позволяют проконтролировать, что труба полностью вошла;
• D – соединяемая труба;
• E – гильза из прочного материала;
• F – корпус устройства.

Среди достоинств соединения данного типа можно назвать следующие:

• соединение может выполнено без использования специального инструмента;
• монтажные работы производятся быстро;
• надежность соединения позволяет спрятать его внутри стены, то есть таким способом можно монтировать теплый пол.

Из недостатков данного типа существенных можно назвать два:

1. относительно высокий уровень цен на ПУШ-фитинги;
2. после того, как установлен фитинг потребуется как минимум три часа на то, чтобы кольца, выступающие в роли уплотнителя, смогли принять нужную форму.

Особенность, которой необходимо уделять внимание:

Края обрезанных труб не должны содержать заусеницы или другие неровности, поскольку при этом возникает высокий риск прорезать прокладку. То есть, если для обрезки труб использовалась ножовка, края среза следует обязательно обработать.

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

1. Ключи гаечные (2 штуки);
2. Ножницы прецизионные;
3. Калибратор;

Калибратор

1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

1. Трубу отрезают с помощью прецизионных ножниц;
2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
3. На конец трубы одевают затяжную гайку и обжимное кольцо;
4. Вставляют конец фитинга в трубу;
5. Вставляют концевик фитинга в трубу;
6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

• Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
• Недопустимо сдавливать трубы при креплении;
• Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
• Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
• Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Особенности выбора фитингов

От того, насколько качественной будет пресс муфта для металлопластиковой трубы, зависит надежность сделанного соединения.

Покупая фитинги, следует обратить внимание на такие моменты:

1. На маркировку, нанесенную на корпус. Производители, выпускающие качественную продукцию, не пользуются недорогими пресс формами. По этой причине все символы, имеющиеся на корпусе изделий, пропечатаны будут четко.
2. На массу детали. При изготовлении высококачественных фитингов задействуют латунь, которая обладает значительным весом. Если соединительный элемент легкий, то от его покупки лучше отказаться.

Сфера применения и преимущества использования

Пресс-фитинг представляет собой фасонную конструкцию, посредством которой выполняется стыковка отдельных элементов трубопровода.

В плане долговечности и герметичности соединения, прессовые фитинги считаются наиболее надежными стыковочными конструкциями, их эксплуатационный ресурс превышает 30 и более лет. Трубопровод, соединенный прессовым способом, подлежит скрытой укладке, включая возможность замоноличивания труб внутри стен и полов, что значительно расширяет сферу их использования.

Пресс-фитинги применяются в следующих системах:

• водоснабжения (горячего и холодного);
• радиаторного отопления;
• теплого пола;
• транспортировки газа и парообразных веществ, включая промышленные трубопроводы.

К преимуществам использования пресс-фитингов относится:

• простой и быстры монтаж;
• низкая стоимость соединительных элемент (пресс-фитинг стоит на 30-40% дешевле компрессионного аналога;
• возможность соединения стальных и медных труб без сварки;
• высокая надежность и долговечность соединения;
• максимальное рабочее давление в системе — до 25 мПа.

Единственным недостатком прессовых фитингов является то, что для их монтажа требуется специальный инструмент — пресс-клещи.  Однако большинство сантехнических магазинов идут на встречу клиентам и предоставляют инструмент в аренду, так что вам не потребуется покупать клещи для однократного использования.

Разновидности пресс-фитингов

Пресс-фитинги, в зависимости от функционально назначения, классифицируются на изделия для соединения трех видов труб:

• стальных;
• медных;
• полимерных (их сшитого полиэтилена — РЕХ, поливинилхлорида — ПВХ, полипропилена — ПНД и металлопластика).

Конструкция пресс-фитинга

Конструктивные особенности фитингов для стальных труб и труб из сшитого полиэтилена отличаются. В фитингах под стальные трубы, которые являются жесткими конструкциями, нет штуцера на который насаживается труба. Они представляют собой гильзу, надеваемую на трубу и опрессовывающуюся посредством клещей. Пресс фитинги для металлопластиковых изделий и полимерных аналогов, обладающих пластичностью, имеют штуцер, поскольку обжатие мягкой трубы без жесткой опоры может привести к ее деформации.

Пресс-фитинги для стальных и медных труб применяются для соединения трубопроводов малого диаметра (до 36 мм), тогда как монтаж изделий большого диаметра выполняется посредством высокотемпературной пайки (медные трубы), сварки (стальные) либо фланцевых соединений.

Фитинги для труб из сшитого полиэтилена выпускаются в двух вариантах — монолитные и сборные. В монолитных конструкциях обжимная гильза зафиксирована на корпусе фитинга, тогда как в сборных она идет отдельно, и перед монтажом гильзу необходимо надеть на трубу и разместить вплотную к корпусу.

В целом, соединение любыми видами пресс-фитингов выполняется по одному принципу — в процессе обжима гильза деформируется и частично вдавливается в поверхность трубы. Стенки ее входят в уплотнительные проточки, заполненные синтетическим каучуком (EPDM), что обеспечивает герметичность стыка и его устойчивость к сползанию со штуцера.

Важным условием качественного соединения является несовпадение зон максимального обжима кольца с местами размещение уплотнительных канавок. Это чревато повышенным напряжением в материале гильзы, которое может  стать причиной деформации уплотнительного материала. Как следствие — потеря уплотнителем эластичности, в результате чего кольцо не сможет компенсировать температурное расширение стенок трубы, что особенно характерно для изделий из сшитого полиэтилена.

Отсюда вытекает потребность в установке пресс-фитингов с помощью определенного типа пресс-насадки, которой укомплектованы клещи для обжима. Разные производители на маркировке фитинга указывают, каким именно типом пресс-насадки необходимо выполнять монтаж конкретного фитинга. Не существует универсальных фитингов, которые можно обжимать любыми типами насадок.

Наиболее распространены пресс-фитинги для труб из сшитого полиэтилена под насадку ТН, данный стандарт используется ведущими производителями — Henco, Valtec, Tiemme.

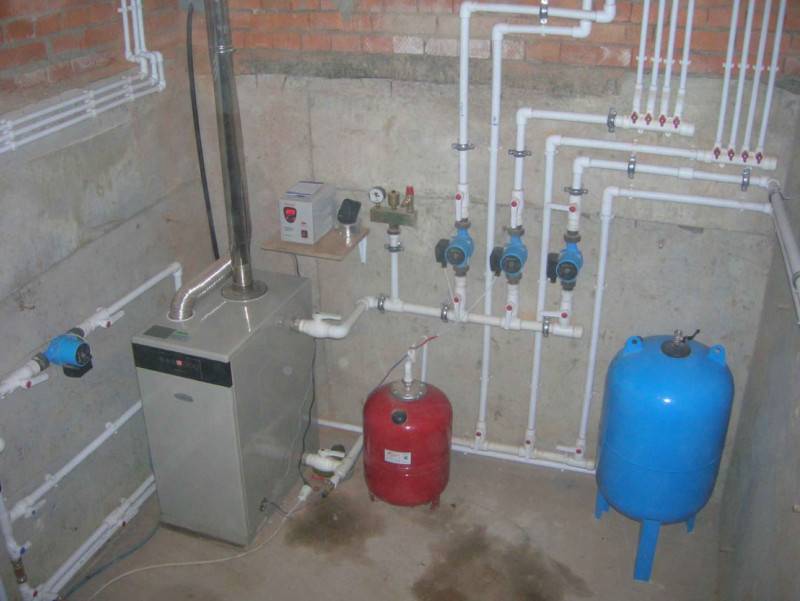

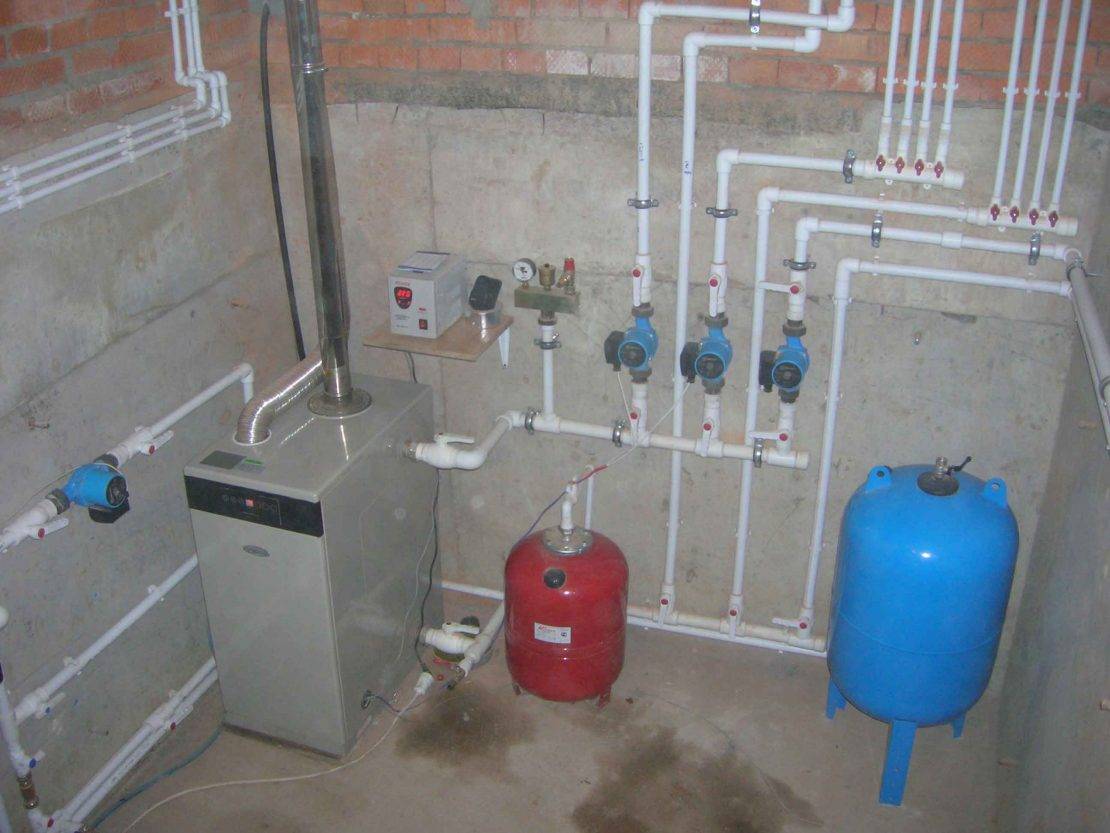

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

• Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
• Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
• Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.
