Выбор бака для системы водоснабжения

Самостоятельный монтаж расширительного бака

на две основные группыопределённых рекомендаций специалистов:

Монтаж расширительного мембранного бака должен производиться в месте, к которому существует свободный доступ

Это нужно для проведения регулярных мероприятий по обслуживанию оборудования.
Важно предусмотреть возможность демонтажа соединительных труб с целью замены или ремонта резервуара в случае его поломки.
Важно учитывать, что диаметр подключаемых труб должен соответствовать входным патрубкам расширительного бака.
При монтаже устройства его обязательно заземляют, что снижает вероятность возникновения электролитической коррозии.. Установка расширительного мембранного бака производится со стороны всасывания насосного оборудования

При этом на отрезке между насосом и резервуаром не должно быть никаких дополнительных элементов, способных вносить гидравлическое сопротивление в водопроводную систему

Установка расширительного мембранного бака производится со стороны всасывания насосного оборудования. При этом на отрезке между насосом и резервуаром не должно быть никаких дополнительных элементов, способных вносить гидравлическое сопротивление в водопроводную систему.

Расширительные баки являются неотъемлемой частью любой автономной системы подачи холодной воды. Благодаря такому устройству поддерживается необходимый уровень давления в водопроводе, предотвращается преждевременный износ насосного оборудования и сохраняется определённый запас водных ресурсов. Однако этого можно достичь только при правильном выборе и установки прибора.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2022 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

• «Wester»;
• «Reflex»;
• «Джилекс»;
• «Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

Wester WAO 80
Достоинства:

• Постоянное рабочее давление;
• Заглушает гидравлические удары;
• Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
• Устраняет потерю воды в случае протечки системы;
• Надёжность конструкции;
• Экологически чистый продукт;
• Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

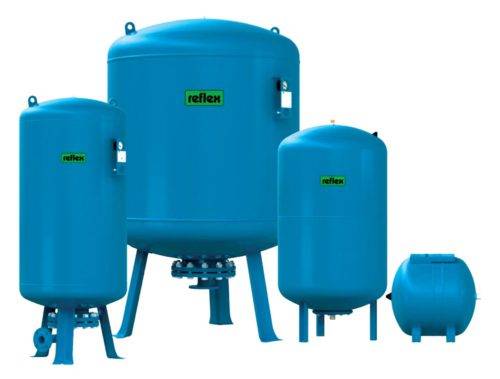

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки:	вертикальный
Габариты (сантиметры):	48/83,5
Масса нетто:	19 кг
Объемность:	100 литров
Максимальное рабочее давление:	10 бар
Давление в ёмкости:	4 бар
Фланец:	металлический
Исполнение:	на ножках
Штуцер:	1 дюйм
Рабочая температура (градусы):	70-100
Производитель:	Германия
Средняя цена:	7500 рублей

DE 100 Reflex
Достоинства:

• Несложный монтаж;
• Надёжность;
• Возможность менять мембрану;
• Не образуется коррозия;
• Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки:	вертикальный
Бак:	50 литров
Давление рабочее:	1-5,5 бар
Реле:	1,4-2,8 бар
Масса нетто:	10 кг 900 г
Корпус:	пластиковый
Присоединительный разъём:	дюйм
Максимальный ток:	10 А
Рабочая температура:	35 градусов
Сколько стоит:	5700 рублей

Краб 50 Джилес
Достоинства:

• Дизайн;
• Компактный;
• Устойчивость к коррозии;
• Функционал;
• Лёгкий и удобный монтаж: не требуются дополнительные настройки;
• Автоматика;
• Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки:	горизонтальный
Номинал бака:	50 л
Температура:	до 45 градусов
Мембрана:	сменная, из пищевой резины
Рабочее давление (максимум):	8 бар
Материал фланца:	сталь
Масса нетто:	7 кг
Размеры (сантиметры):	37,5/54/35
Воздушное давление:	2 бар
Предназначение:	для насосов до 1 кВт
Средняя стоимость:	2000 рублей

ГА-50 Вихрь
Достоинства:

• Надёжный;
• Возможна замена мембраны;
• Долгий срок службы;
• Простата установки;
• С функцией автономного включения/выключения;
• Недорогой.

Недостатки:

Не выявлены.

Конструкция

Накопители для водоснабжения изготавливают из пищевой «нержавейки» (марка стали – 12Х18Н10Т) либо из пищевой пластмассы.

Материал обязательно должен быть качественным, иначе в воду будут попадать нежелательные химические соединения, что вредно для здоровья людей, потребляющих данную воду.

Особенности конструкции:

1. На входной трубе устанавливают поплавковый кран из тех, какие применяют в бачках унитазов. Если вода в бак закачивается из собственной скважины или колодца, вместо крана устанавливают поплавковый выключатель для насоса.
2. На случай поломки поплавкового механизма ниже входного отверстия врезают переливную трубу, подсоединенную к канализации.
3. Также на входе необходимо поставить фильтр. Существует несколько разновидностей: сетчатые (грязевики), циклоны и центробежные фильтры-насосы. Первая группа применяется при относительно чистой воде, остальные две – при высокой загрязненности. Сетчатый фильтр следует установить и на выходной трубе. Лучше, если он будет расположен на вводе главной трубы в дом непосредственно перед разводкой.
4. В бак с непрозрачными стенками врезают уровень. Он поможет определить, хватит ли воды, к примеру, для стиральной машины.
5. Необходимо обеспечить возможность удаления осадка. Подземные емкости, как уже было сказано, чистятся через расположенный сверху люк. Баки, предназначенные для установки наверху, оснащаются дренажной трубой, которая врезается у самого днища.
6. Заполнение бака следует осуществлять чрез рассеиватель — насадку для душа или садовой лейки. Это предотвратит перемешивание воды с придонным слоем, содержащим осадок.
7. Сверху в емкость врезается вентиляционная труба (дыхало). Она должна быть изогнута так, чтобы входное отверстие было направлено вниз. На входе в вентиляционную трубу следует закрепить сеточку, предотвращающую попадание внутрь бака мусора и насекомых.

Труба для вентиляции должна иметь достаточно большой диаметр. Также необходимо следить, чтобы ее фильтр не был забит всевозможным мусором, например, тополиным пухом. Если слить воду из бака без доступа воздуха, атмосферное давление может сплющить его, как консервную банку.

Разновидности расширительных (мембранных) баков

Основных разновидностей этих емкостей — две.

Виды расширительный баков для холодной воды

• Расширительный бак со сменной мембраной. Как становится понятно из названия, основной характерной особенностью является проведение замены мембраны, что дает определенные преимущества. Ее выемка осуществляется посредством специального фланца, закрепленного несколькими болтами. Есть некоторый нюанс — в устройствах, рассчитанных на большой объем с целью стабилизации мембраны проводят ее закрепление к ниппелю. Кроме того, жидкость, которая наполняет бак, присутствует внутри мембраны и не происходит ее взаимодействия с внутренней стороной устройства — в свою очередь, это свойство делает невозможным коррозию металла и ухудшение качества воды. Естественно, благодаря этой особенности, баки со сменной мембраной функционируют намного дольше. Следует отметить, что такие устройства делают и в горизонтальном, и в вертикальном исполнении.
• Накопительный бак, оснащенный стационарной диафрагмой. Естественно, подобного рода модели уступают вышеприведенным устройствам по ряду параметров. Во-первых, из-за того, что происходит контакт воды непосредственно с внутренней стенкой бака, происходит коррозия металла и загрязнение воды. Мембрана, если выйдет из строя, замене не подлежит — накопительный бак придется покупать новый (разница в цене весьма ощутима). Некоторые модели покрываются изнутри специальными влагостойкими красками, однако они не дают вообще никакой защиты. Также есть горизонтальный и вертикальный тип прибора.

Выбор

Зачастую возникает вопрос, как подобрать гидроаккумулятор, учитывая способ его расположения. Вертикальные экземпляры объемом от 50 л имеют специальный клапан для стравливания. В них воздух собирается вверху, поэтому это делать удобнее и эффективнее. Горизонтальные для этого оборудованы дополнительным трубопроводом с ниппелем, сливом, шаровым краном. Процедура менее эффективная и немного сложнее.

Если же оборудование маленькой вместимости, то не имеет значения, какой гидроаккумулятор выбрать – оба вида имеют отдельный трубопровод, и чтобы избавиться от воздуха нужно полностью их опорожнять

В прилагаемой инструкции есть таблицы с данными, которые проинформируют, как выбрать гидроаккумулятор с нужными техническими возможностями для используемого количества воды и высоты труб.

Определение нужного объема

Частота включений, мощность нагнетателя, почасовой расход ресурсов, высота установки – факторы, имеющие значение для выбора ГА с требуемым количеством места внутри. Действует правило: лучше взять больше, чем меньше, ведь чем реже будет включаться помпа, тем лучше. Главное, уложиться в минимальные требования трубопровода. Настройка гидроаккумулятора проводится с учетом того, что его полезная вместимость составляет от 30 до 50% внутреннего пространства.

Расчет объема гидроаккумулятора учитывает следующие примеры:

• для разгрузки погружной помпы, уменьшения частоты ее включений (рекомендуемое количество около 30 в час) и для требуемой производительности 40 л/мин. рекомендуемый объем гидроаккумулятора – 70 – 80 л и больше
• только для поддержания напора и компенсации пиковых нагрузок достаточно будет самых маленьких размеров на 25 – 40 л
• с 25 – 40 л будет нормально работать схема с 4 единиц (умывальник, ванна, душ, водонагреватель) и потребностей 2 человек. Еще один пример: для двух туалетов, мойки, душа, умывальника с суммарным потреблением 20 л/мин будет достаточно 50 – 80 л, что должно удовлетворить 3 – 4 чел.
• для формирования резерва с обеспечением работы источника при отключении питания потребуется от 80 – 100 л и больше

Давление

Агрегат с нужным показателем выбирают, учитывая гидростатический натиск, определяемый высотой, на которую подается вода. На дом с высотой труб 10 м будет достаточно агрегата, возможности которого 1,5 – 2 бар. Если он установлен на первом этаже, в подвале или цоколе, то прибавляют еще 1 бар, необходимый для перекачивания на этот уровень.

Рекомендации как выбрать гидроаккумулятор и как должна осуществляться регулировка:

• рабочий показатель не должен быть ниже, чем у насоса при старте. При этом минимальная разница должна быть от 0,5, а максимальная – в среднем 2 бара
• при слабом напоре вода не дойдет до верхнего этажа. При значительном превышении нормы – бак будет постоянно пустой
• для стандартного двухэтажного дома подойдет емкость с минимальной мощностью в 1,5 и максимальной – до 4,5 бара
• расчет гидроаккумулятора должен учитывать, что если оборудование используют с погружным насосом, то показатель должен быть меньше нижней границы давления в нем на 10%
• для обычной бытовой техники необходимо 1,5 – 2,8 атм. Сила выталкивания должна быть немного меньше, чем в системе (на 0,1 – 0,2 атм) – так внутренняя мембрана не порвется

Производители стандартно устанавливают 1,5 бар, но значение может быть иное, поэтому перед подключением проверка манометром обязательная. Его подключают к ниппелю устройства. Если требуется иной показатель, то делают это обычным велосипедным насосом, принцип такой: воздух выкачивается – сила выталкивания падает, закачивается – увеличивается.

Выбор гидроаккумулятора будет удачным, если соблюдать следующие правила:

• чем чаще включается насос, тем большая емкость рекомендуется – для среднестатистической семьи из 3 – 4 человек подойдет 50 – 80 л
• чем больше, тем лучше, но учтите, что неиспользуемая вода застаивается
• чем вместительнее устройство, тем меньшая частота включения насоса, что повысит срок его службы. Это касается и груши, поскольку она будет реже сжиматься
• металл фланца для подключения должен быть из оцинкованной стали толще 1 мм или из нержавейки, так деталь прослужит дольше

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости — 100, 200 литров или менее)?

Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Расширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем — 100 литров или менее, на две полости — одна из них будет заполнена водой, а вторая — воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.

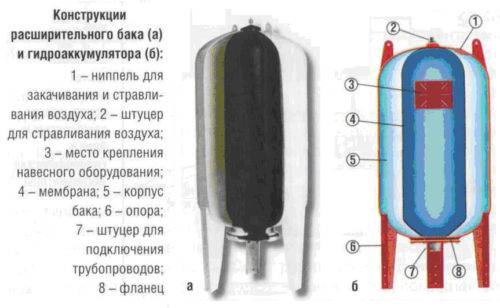

Устройство расширительного бака для холодной воды

При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.

Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.

Установленный в системе или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:

1. Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
2. Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
3. Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — ).
4. Максимальное снижение износа системы водоснабжения частного дома.
5. Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
6. Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

• предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
• устанавливаем емкость на положенное ей место;
• монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
• сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
• в каждую отходящую трубу врезаем запорный вентиль;
• делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
• подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
• заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
• утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	1 391,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Правильный выбор прибора

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные резервуары). Это емкости, внутри которых имеются резиновые перепонки, которые разделяют объем на камеры. Одна камера — водная, другая — воздушная.

Бак соединен с водопроводом автономной системы водоснабжения загородного дома так, что входная ветка подает воду, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы мембранного расширительного бака

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается.

При сокращении воздушной камеры количество воздуха внутри нее не изменяется, поэтому увеличивается давление на диафрагму.

При этом необходимо наличие в устройстве аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Схема установки мембранного бака

Для контроля необходимо установить и отдельный манометр, который будет дублировать реле на случай его поломки

При этом важно очень тщательно и точно настроить датчик, поскольку от его работы зависит напор в водопроводе. Установка расширительных мембранных резервуаров в сети автономного водоснабжения решает сразу несколько вопросов:

1. Поддержание давления при отключении насоса и в случае его остановки на обслуживание или ремонт. Кроме того, такие резервуары позволяют существенно снизить мощность насоса водоподачи из скважины.
2. Защита водопровода от гидравлических ударов, которые могут возникать из-за перепадов напряжения в электрических сетях, что существенно повышает живучесть.
3. Защищает от перепадов напора и других неприятных нюансов, связанных с попаданием воздуха в систему (например, при падении уровня в скважине).
4. В случае непредвиденного отключения насоса будет поддерживать некоторое давление.
5. Снижает износ насосного оборудования, тем самым продлевая срок его эксплуатации. Это происходит из-за того, что насос качает воду только после понижения напора воды, а не после понижения давления воды в системе.
6. В случае малого расхода воды позволяет вообще не включать насосное оборудование, а пользоваться только водой, которая находится в резервуаре.

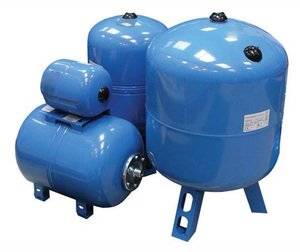

Мембранные баки бывают разной конструкции. На данный момент различают всего 2 типа:

Конструкция расширительного бака мембранного типа

1. Со сменной диафрагмой. Его основным достоинством является возможность замены при ее износе или прорыве. Для замены предусмотрен фланец, через который происходит извлечение старой мембраны и закладка новой. Фланец крепится болтами к корпусу. В случае если резервуар имеет большой объем, возможны дополнительные крепления. Чаще всего заднюю часть крепят к ниппелю. Поэтому для извлечения необходимо демонтировать ниппель, в противном случае резину можно порвать.
2. Особенность функционирования такого устройства — отсутствие контакта воды с баком.  Это защищает металлический корпус от ржавчины, вода не загрязняется при контакте с поверхностью. Таким образом, существенно продлевается срок эксплуатации. Устройства с подобными конструкциями бывают в вертикальном и горизонтальном исполнении. Главным недостатком является повышенный износ  (что требует ее частой замены) и необходимость тщательно контролировать химический состав перемычки  для предотвращения попадания ядовитых веществ (поэтому нельзя покупать дешевые китайские или польские устройства!).
3. Имеющие стационарную диафрагму. Они имеют статично закрепленную мембрану (диафрагму), которая делит бак на 2 части. Главным отличием является невозможность осуществления замены диафрагмы в случае ее прорыва или износа в процессе эксплуатации. Аналогично предыдущей конструкции в одном отсеке будет находиться воздух, в другом — вода. При этом вода имеет прямой контакт с корпусом. В случае использования металла в качестве корпуса возможно его ржавление и засорение ржавчиной. Поэтому для защиты от появления ржавчины внутренние поверхности таких баков красят специальной краской. Стоит отметить, что со временем краска смывается, это приводит к контакту металла с водой.
