Разновидности систем вентиляции
Вентиляционные системы разделяют на виды:
Естественная. Предусматривается при проектировании и обустраивается при строительстве, в процессе эксплуатации через специальные вентиляционные шахты из помещения выводится спертый воздух, при этом обязательно должен быть приток свежих воздушных потоков сквозь отверстия, предусмотренные в дверях ванной.
Чтобы проверить эффективность работы вашей вытяжки, проведите следующий опыт. Создайте сквозняк и поднесите лист бумаги к вытяжному отверстию, если лист прилип – вытяжка в порядке, если нет – нужно принять срочные меры по её ремонту или использовать второй вид вентиляции.
Когда необходима установка вытяжки?
Попробуем разобраться, можно ли самостоятельно определить состояние и эффективность работы вентиляционной системы. Для проверки не потребуется специальных умений или особенного инструмента. Существуют «маркеры», благодаря которым легко узнать несостоятельность естественной циркуляции:
- запотевание зеркал и стеклянных поверхность во время принятия водных процедур;
- не исчезающий со временем влажный фон (медленно сохнут полотенца);
- появление на межплиточных швах, в углах потолка и по периметру ванны черных точек – начало развития грибковых очагов.
Появление плесени и грибка сопровождается неприятным запахом, постепенным разрушением декоративной отделки стен, однако существует и более серьезная опасность – негативное влияние на здоровье хозяев квартиры.
Возможно, неисправна вентиляция. Проверяем простым способом – с помощью зажженной спички. Если пламя быстро потухает или наклоняется в сторону вытяжки, то причина кроется в другом, но если оно остается неподвижным, значит, необходимо заняться чисткой шахты и устройством принудительной вентиляции.
Наиболее популярным устройством, обеспечивающим максимальную циркуляцию воздуха, является вентилятор.

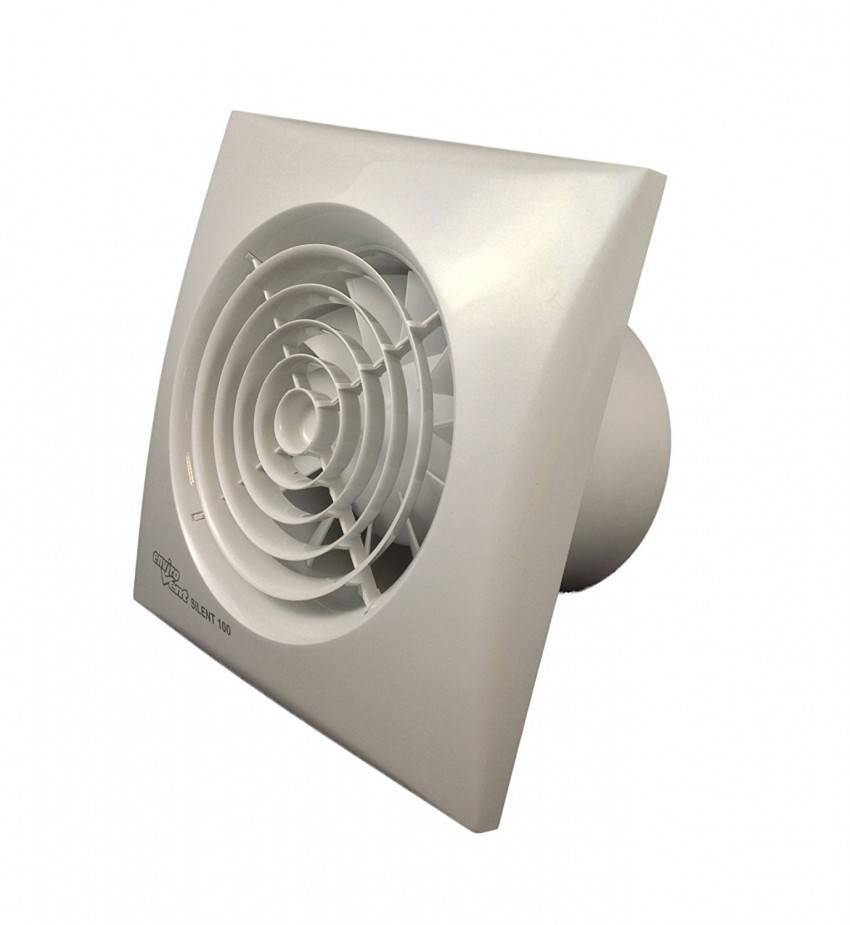

Вентилятор для ванной комнаты
Вентилятор для ванной комнаты должен обладать особыми техническими показателями из-за высокой влажности в помещении
Важно понимать, что потолочный вентилятор будет работать наиболее эффективно, если высота потолка в ванной комнате больше 2.65 метров
Что касается конструкционных особенностей прибора, то он должен подходить под размеры ниши в канале вентиляции, в которой будет закреплён.
Немаловажным показателем считается влагоустойчивость, которая обозначается буквами IP. Этот показатель считается важным, ведь он связан с безопасностью. Для ванной стоит выбирать вентиляторы с показателем от 34 и выше, чтобы при попадании влаги на прибор или при высокой влажности не возникло короткое замыкание проводки.
Важным считается критерий шумности. Наиболее комфортными считаются приборы с показателем не больше 30 дБ. А вот совсем бесшумных устройств нет
Значение обратного клапана трудно переоценить, но приборы с такой деталью стоят на порядок дороже, чем без неё.
Мощность прибора следует выбирать в зависимости от объёма помещения, а также частоты его использования
Кроме того, при выборе стоит обратить внимание на на наличие дополнительных функций. Например, датчики влажности, дисплей, пульт управления и другие

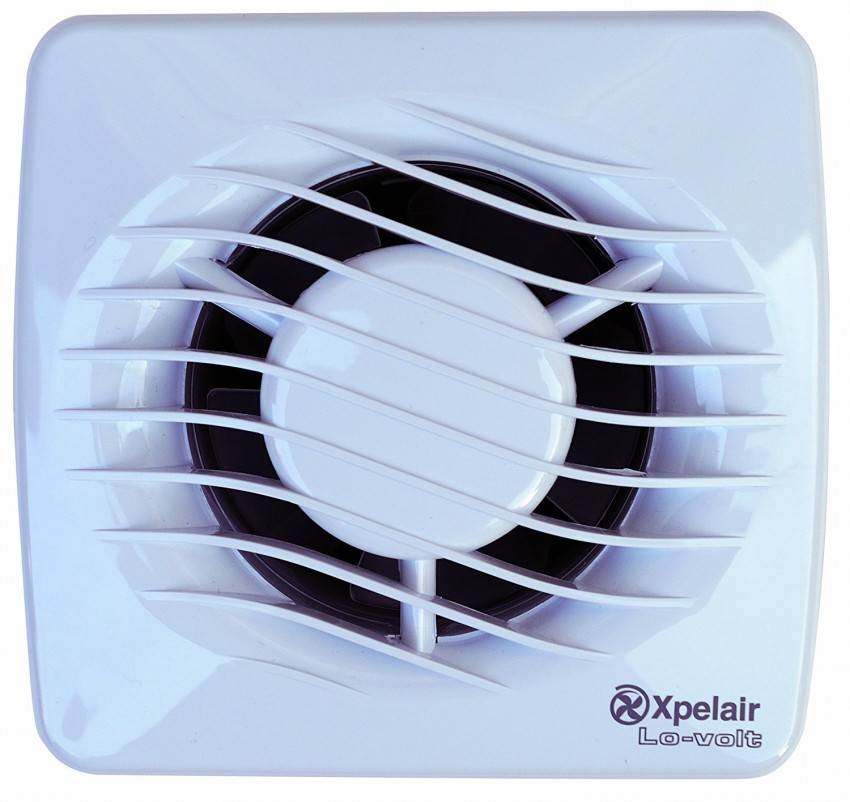

Какой вытяжной вентилятор выбрать
Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:
- Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
- Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
- Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.
К общим требованиям для приборов можно отнести следующие:
При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка
Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше)
Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй. Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель. В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение. Есть варианты с таймерами — они ограничат время работы устройства. В то же время они могут позволить работать вытяжке определенное время после выключения. Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости. Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.

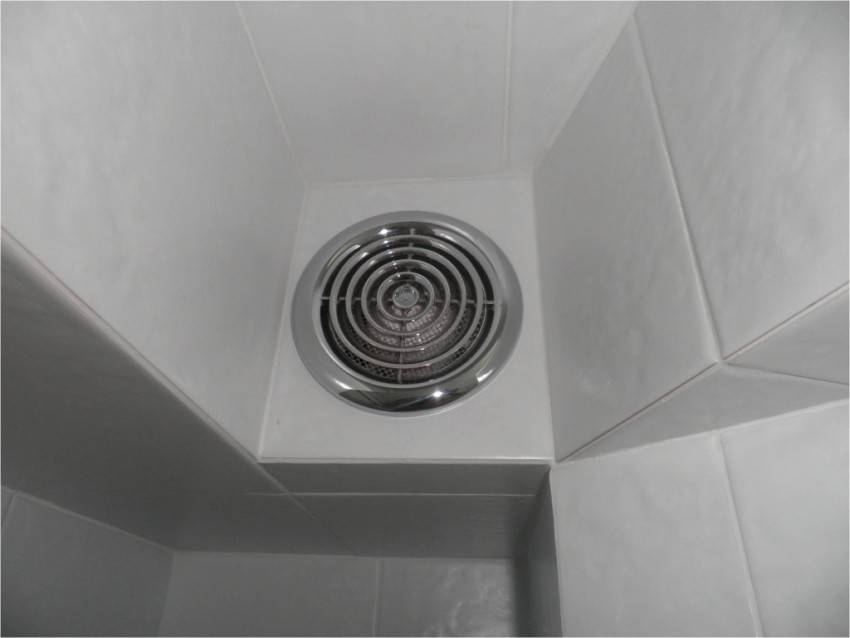

Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.
Схема потолочной вытяжки
Монтаж вытяжки в ванной комнате
Существуют два основных способа установки вытяжного устройства в ванной. Один из них обычно подробно указан в инструкции к приобретаемому вентилятору, а другой разработали на практике домашние умельцы. Оба метода довольно легко осуществить своими руками.
Итак, для того чтобы установить вентилятор в отдушину способом, предусмотренным профессионалами, проделайте следующую последовательность действий:
- Снимите с вентилятора крышку, под ней окажутся четыре отверстия в углах. Это было предусмотрено производителями.
- В кафельной плитке сверлят отверстия, в которые будут вставляться саморезы для крепления устройства. Такие действия могут привести к расколу плитки. В этом состоит недостаток официального метода.
Вытяжная вентиляция в ванной комнате
В народе также знают, как установить вытяжку в ванной. Этот метод предусматривает монтаж более простым и в то же время надежным способом. Прибор просто приклеивают к кафелю при помощи силиконового герметика. Это очень практично. Ничего не нужно сверлить, плитка в ванной останется целой. Отверстия, которые были предусмотрены для крепления, необходимо заделать силиконом. А сам вентилятор просто вставляют в воздухопровод.
Если вдруг вытяжку необходимо будет демонтировать, то нужно просто срезать силикон. Между вентилятором и поверхностью кафельной плитки вставляют лезвие монтажного ножа.
1 Причины установки
Владельцы квартир не всегда считают необходимым встроить вентилятор в стену или потолок помещения, так как во всех многоквартирных домах уже есть естественная вентиляция. Она проходит от первого до последнего этажа и выходит на крышу. Однако этого движения воздуха часто бывает недостаточно для того, чтобы высушить помещение, особенно если это ванная комната.
Есть некоторые факторы, указывающие на необходимость установки устройства:
- 1. В регионе, где живут хозяева квартиры, воздух имеет повышенную влажность.
- 2. Окна и двери герметичны, из-за чего воздух с улицы практически не проникает в квартиру и естественного продува не происходит.
- 3. Вентканал неправильно построен, засорён или сломан, из-за чего тяги нет и помещение не обдувается.
- 4. Дом находится рядом с крупным водоёмом или на участке с высоким уровнем грунтовых вод, из-за чего атмосфера вокруг слишком влажная.
- 5. В регионах с жарким климатом и практически полным отсутствием ветров естественная вентиляция работает не так хорошо, как хотелось бы.
Во всех этих случаях лучше всего установить вентилятор дополнительно.
Монтаж вытяжного вентилятора
Вентиляторы для вытяжки можно установить двумя вариантами: предусматриваемый фабрикой и специально разработанным мастерами способом.
Снимая с вентилятора крышку с пыльником, можно увидеть во всех углах отверстия, посредством которых осуществляется его крепление, предусмотренное производителей. Недостатком считается необходимость сверления в кафеле отверстия под саморезы, причем сверлить необходимо будет практически по краю плитки, что в большинстве случаев приводит ко сколам. С точки зрения специалистов такое решение установки вытяжки ненадежное.
Наиболее легким и надежным вариантом является установка вентилятора с использованием крепления к стенкам на силиконовый герметик
Этот способ является наиболее практичным и быстрым, что немаловажно. Для монтажа вытяжки на силиконовый герметик необходимо поставить несколько капель силикона, после чего вентилятор необходимо вставить в воздуховод и на этом монтаж вытяжки заканчивается
Для того чтобы снять прикрепленный на силикон прибор, нужно завести строительное лезвие между кафельной плиткой и вентилятором.
Монтаж вентилятора осуществляется достаточно просто. Но что касается подключения к электросети, то для не разбирающегося вообще в работе электричества человека это сделать будет практически нереально.
Схема присоединения вентилятора к электричеству является достаточно простой – от распределительной коробки к вентотверстию прокладывают провода. Фазу пары проводов разрывают и на это место монтируют выключатель.
Что касается автоматической вытяжки, здесь дела обстоят несколько проще – сюда следует протянуть обычную пару проводов.
Подключение вытяжки к электропитанию
Собственно, на этом вся информация о том, как сделать вытяжку в ванной, работы по креплению и подключению вентсистемы заканчиваются.
Заключение
Исходя из описанного, можно сделать вывод, что монтаж вытяжки в ванную комнату не является чем-то заумным, и, собственно, мастера вызывать нет необходимости. Если хорошо ознакомиться с инструкцией, представленной вместе с прибором от производителя, а также учесть все изложенные в статье советы, то приобретение и монтаж вытяжного оборудования в ванную вполне можно осуществить самостоятельно, и особых технических навыков и знаний для этого не потребуется.
Устройство вытяжки
Конструкция вытяжки для ванной комнаты довольно проста. Обычно она имеет воздуховод, который соединен со стояком дома, и вентилятором. Практически всегда такое устройство функционирует по принципу приточно-вытяжной тяги. Если второго канала вдруг не окажется, это не страшно, приток чистого воздуха можно обеспечить простыми проветриваниями помещения. Поэтому канал, который должен отводить воздух, иногда используется, как приточный.
Если так происходит, то, скорее всего, вентиляционный канал частично или полностью забился. Эта ситуация особенно характерна для многоквартирных домов и очень редка для частных домов. Именно эта проблема заставляет жителей многоэтажек снабжать свою ванную системой вентиляции принудительного типа.
Теперь следует отдельно остановиться на главном устройстве для вытяжения воздуха и проветривания помещения ванной – на вентиляторе.
Подключение устройства
Но если с установкой вентилятора обычно не возникает проблем, то его подключение к сети электропитания может вызвать затруднения. Те, кто не особо хорошо ладит с электричеством, обычно не знают, как подключить вентилятор.
Для того чтобы включить вентилятор в сеть, нужно от распределительной коробки проложить провод в отверстие вентиляции. Таким образом, разрывается фаза в этой паре проводов. Теперь в этом месте можно установить выключатель. Если вытяжка работает на автомате, то работа еще больше упрощается. Требуется только протянуть пару проводов.
Как видно, установка вытяжного устройства в ванной комнате не вызывает особых сложностей и с ней смогут справиться даже люди, далекие от техники и работ с электрикой
Установленная самостоятельно вытяжка в ванной комнате спасет бытовую технику, мебель и отделку от порчи, а также обеспечит приток свежего чистого воздуха в этом важном помещении
Какой вытяжной вентилятор выбрать
Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:
- Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
- Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
- Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.
К общим требованиям для приборов можно отнести следующие:
При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка
Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше)
Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй. Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель. В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение. Есть варианты с таймерами — они ограничат время работы устройства. В то же время они могут позволить работать вытяжке определенное время после выключения. Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости. Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.
Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.
Схема потолочной вытяжки
Монтаж вентилятора своими руками
Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.
Схема устройства вентиляционной системы
Прибор устанавливают в такой последовательности:
- Снимают лицевую крышку.
- Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
- Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
- Фиксируют на поверхности стены или потолка.
- Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
- Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
- Последний этап – проверка, правильно ли работает вентиляция.
В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.
Монтаж вытяжки своими руками
До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:
- Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
- Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
- Снять с прибора внешнюю сетку и решеточку.
А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу. Эти варианты сделают приток из жилой комнаты в ванную постоянным
Эти варианты сделают приток из жилой комнаты в ванную постоянным.
Подготовка отверстия
Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.
Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.
Выбор оптимальной схемы подключения
Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.
Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.
Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.
В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.
Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.
Порядок проведения монтажных работ
Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.
Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:
снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели); вставить корпус изделия в дыру вытяжного колодца; сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля; изъять прибор из отверстия; просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть); ввести пластиковые стержни в просверленные дыры; завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор; вскрыть клеммную коробку и установить провода по схеме; уложить провода в специальные каналы, закрыть коробку; проверить работу прибора, включая свет либо от своего выключателя. Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты
Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

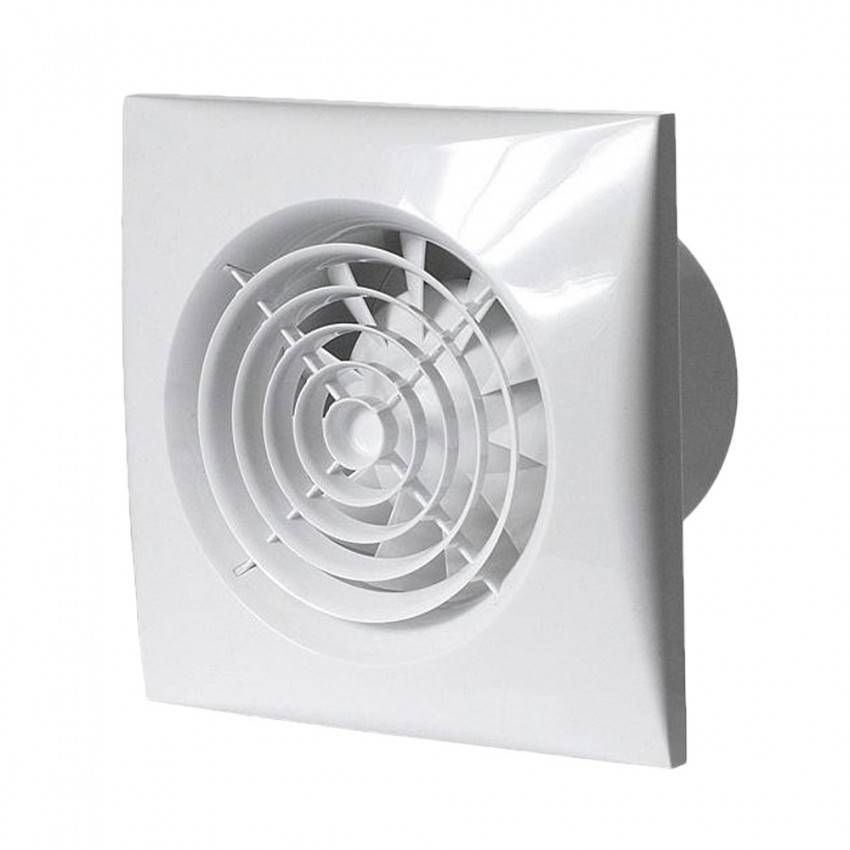

Вентиляторы для ванной: типы
Существует два вида конструкций:
- Осевые.
- Радиальные или центробежные.

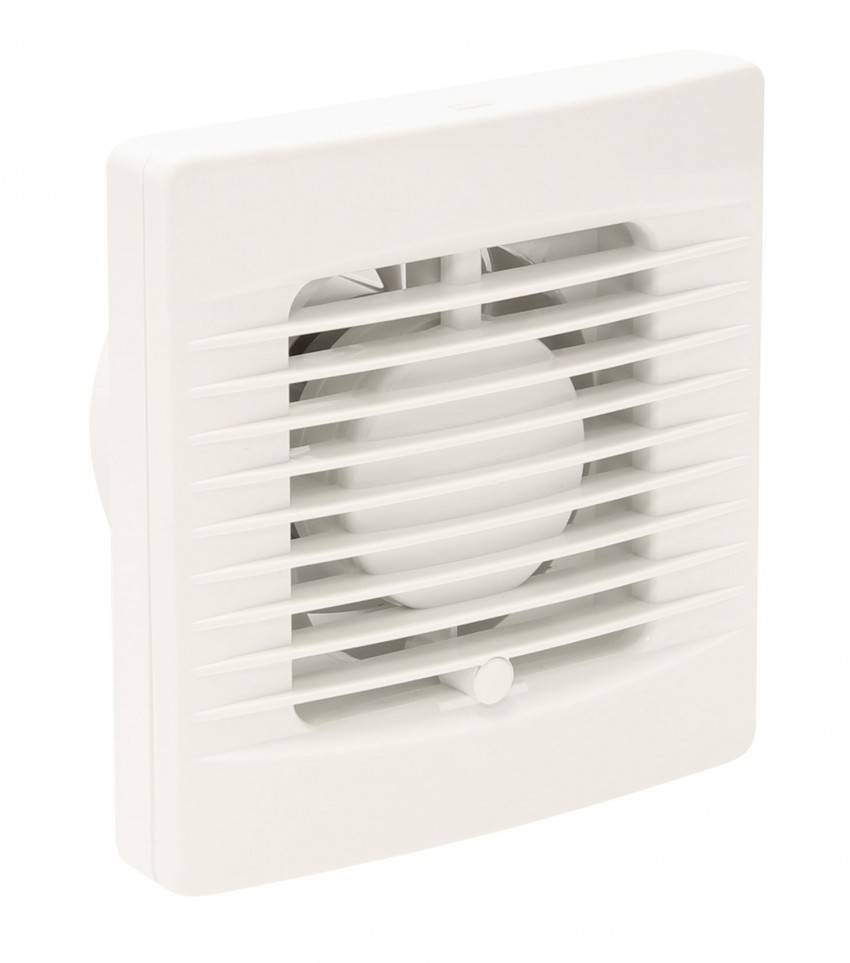

Осевые
Это классическая крыльчатка, насаженная на вал.
Лопасти крыльчатки сделаны под небольшим углом. Вал вращается электромотором.
Создаётся тяга и вентилятор всасывает поток, пропуская его сквозь себя и им же охлаждаясь.
Конструкция популярна, проста, но нужно убедиться, достаточно ли будет создаваемого напора.
Радиальные или центробежные
Поток засасывается в центре устройства, попадает в кожух с лопастями. Они расположены так, что в центре создаётся разряжение, а благодаря центробежной силе воздух отбрасывается от середины корпуса к его краям и удаляется через отводной патрубок на боковой стенке.
Накладные модели вентиляторов для ванной с центробежным принципом более эффективно и тихо работают. Могут прокачивать объемы, с которыми не справятся осевые модели.
Также можно разделить приборы по степени укомплектованности:
- Базовая.
- Автоматическая (с датчиками и таймером).
Советы по выбору
Если принцип действия вентилятора и способ его установки определены, можно переходить к покупке
На этом этапе важно не ошибиться в выборе качественной модели с максимальной надежностью, эффективностью и долговечностью
Чтобы подобрать оптимальный вариант, стоит обратить внимание на паспортные характеристики и особенности изделия
Производительность работы
В целом прибор за час работы должен обеспечивать смену десяти объемов воздуха в помещении.
Вытяжной вентилятор для туалета может иметь и небольшую мощность, поскольку площадь обычно невелика. Для ванной комнаты может потребоваться чуть большая производительность. Самые эффективные модели стоит приобретать для кухни, особенно если в ней установлена газовая плита. Это объясняется необходимостью полностью удалять продукты сгорания бытового газа.
Часто в паспорте прибора указана не только потребляемая мощность, но и производительность в кубометрах воздуха, которые прокачиваются за час работы. Опираясь на это значение, легко выбрать нужную модель. Для этого следует вычислить объем помещения, перемножив его длину, ширину и высоту. Полученный результат умножить на необходимую кратность смены воздуха, то есть на десять. Выбор можно остановить на модели с ближайшей большей производительностью.
Применяемые материалы
Большинство современных моделей изготавливаются из пластика. Применение прочных полимерных материалов позволяет достичь длительных сроков эксплуатации.
Качественный пластик сохраняет свои прочностные характеристики долгое время и успешно противостоит ударным нагрузкам.
Иногда бывает сложно отличить дешевый материал пониженной прочности. В этом случае может помочь внимательный осмотр поверхности деталей. Если нет следов некачественного литья, необработанных швов и других дефектов, с большой долей вероятности можно утверждать, что использован полимер высокого качества. Если же не все поверхности имеют идеальную структуру, возможно, был применен дешевый пластик, который может получить повреждения в ближайшее время после начала эксплуатации.
Уровень шума
Создаваемый прибором во время работы шум не оказывает влияния на эффективность, но может доставлять определенные неудобства. Не рекомендуется использовать устройства, создающие шум свыше 40 дБ.
Если вращающиеся элементы не закреплены жестко на валу двигателя, они могут устанавливаться на втулках или с использованием подшипников. Втулки не только усиливают шум, но и более подвержены износу, который существенно сокращает срок службы прибора.
Степень защиты
Поскольку вентилятор может использоваться в условиях повышенной влажности, стоит обратить внимание на степень защиты. Она отражена в маркировке IP, которая наносится на корпус изделия
Пылезащищенность вентилятора вполне может быть нулевой. Влагозащищенность намного важнее. Рекомендуется выбирать значение 4, указывающее на защиту от сильных направленных брызг воды. Впрочем, для вентиляторов, установленных под потолком, подойдут и меньшие значения.
О вентиляторах
Задумав монтировать в помещении или доме принудительную систему вентиляции, многие не представляют, какой вентилятор для вытяжки в ванной подойдет. В основном, мастера рекомендуют выбирать модели, чья мощность позволяет производить воздухообмен в размере 60-250 3/час. Однако выбирать подходящую модель следует из размеров помещения, в которое его планируется установить. Рассчитать требуемый объем воздухообмен позволит следующая формула: M=V*(5..10).
В этой формуле буквой V обозначен объем помещения, а цифрами в скобках – коэффициент частоты посещения помещения. Разумеется, под буквой M понимается необходимый объем воздухообмена.
Многие подозрительно относятся к таким приборам, поскольку они работают от электричества. Однако не стоит по этому поводу переживать, так как вентиляторы имеют наивысший класс защиты, маркируется который символами IP и значением. Чем выше значение, тем лучше защита. В помещениях, где влажность наиболее высокая, рекомендуется подбирать модели, чье цифровое значение равно или превышает отметку в 34.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1 3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg — Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

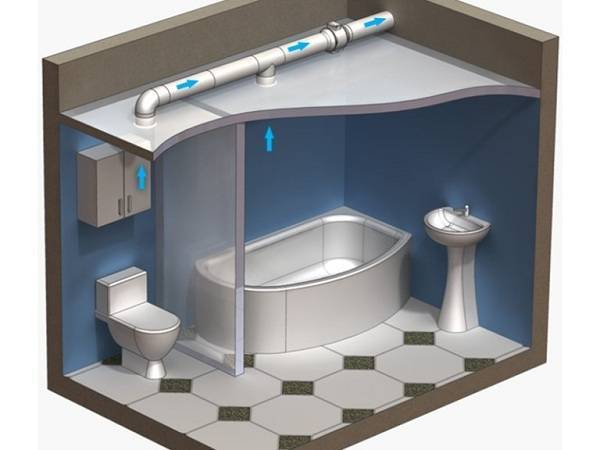

Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1 4
5 Порядок проведения монтажных работ
К устройству обычно прилагается подробная инструкция, которую следует тщательно изучить перед началом работы. Монтаж производится только в полном соответствии всем рекомендациям.
Основные действия обычно производятся в такой последовательности:
- 1. Сначала нужно снять лицевую крышку. Силиконом или жидкими гвоздями промазываются все участки, к которым будет примыкать устройство.
- 2. Вытяжка вставляется так, чтобы электродвигатель и всё рабочие части были полностью погружены в стену. Затем устройство плотно прижимается на некоторое время.
- 3. Далее устанавливается противомоскитная сетка. Она будет предотвращать проникновение различных насекомых в помещение через вентиляционный канал.
- 4. Закрепляется лицевая крышка.
После подключения к электричеству в ванной не должно быть никаких кабелей без изоляции. Они размещаются в вентиляционных каналах. Обычно применяют гофрированный кожух.
Чаще всего подключают вытяжку к выключателю освещения. Для большего удобства во время эксплуатации можно использовать двухклавишный рубильник.
