Когда нужен вентилятор с таймером
Вентиляционные системы необходимы во всех жилых и общественных зданиях. Они функционируют благодаря естественному притоку воздушных масс.
Но со временем каналы вентиляционных шахт загрязняются, и система перестает справляться с поставленными перед ней задачами.
Определить ухудшение циркуляции воздуха можно по следующим признакам:
- запотевание стеклянных поверхностей;
- наличие в помещении неприятного постороннего запаха;
- появление на стенах и на предметах интерьера конденсата.
Если хоть один признак будет обнаружен, то следует позаботиться о покупке и установке специального климатического оборудования. Лучше всего подходит для ванной комнаты вентилятор с таймером.
Устройство успешно справляется с проветриванием влажных помещений. Вентилятор с таймером также можно устанавливать и в туалет.
Устройство нормализует уровень влажности в комнате и предотвратит появление грибков и плесени.
Схема подключения
Подключить вентилятор к электросети 220 В можно тремя способами:
- от лампы;
- через отдельный клавишный или двухклавишный выключатель;
- через таймер или датчик.
Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.
Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.
Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.
Вентиляторы для ванной с обратным клапаном
Обратный клапан для вытяжного вентилятора необходим, если в системе вентиляции есть несколько точек воздухозабора и возможно изменение направления потока воздуха в случае включения вытяжки на одной из них. К примеру, в единую систему объединены вытяжки в кухне, ванной и туалете. Для многоквартирных домов обратный клапан является обязательным условием независимо от эффективности функционирования вентиляционной шахты.
Было разработано множество эффективных устройств обратных клапанов основанных на разных принципах срабатывания:
одностворчатый гравитационный — представляет собой пластиковую или металлическую шторку, закреплённую на горизонтальной оси посредине или в верхней трети воздуховода. Под воздействием воздушного потока направленного из помещения шторка поворачивается, а при возникновении обратной тяги закрывается под действием гравитации
Предельная простота конструкции позволяет применять этот тип обратного клапана в системах с естественной вентиляцией. Однако при монтаже следует уделять особое внимание точность и размещения. Клапан должен позиционироваться строго вертикально, любые перекосы могут существенно снизить его эффективность
Гравитационный обратный клапан в круглом корпусе
двустворчатый пружинный (тип бабочка). Такие конструкции устанавливаются исключительно в системах с принудительной вентиляцией. Ось, на которой закреплены два шторки, находится ровно посередине воздуховода. Она приводится в действие довольно сильным потоком воздуха, а возвращается в исходное положение под воздействием пружинного механизма. В некоторых моделях предусмотрена возможность регулировки силы возврата шторок.
Пружинный обратный клапан – автономное механическое устройство, может устанавливаться в воздуховоды круглого сечения соответствующего диаметра враспор
жалюзи. Представляет собой одну из разновидностей гравитационного клапана, на нескольких горизонтальных осях размещены небольшие шторки, напоминающие жалюзи. Такая конструкция более компактна и чувствительна к потокам воздуха. Обычно используется для защиты воздуховодов с внешней стороны фасадов зданий.
Бесшумный вентилятор для ванной с обратным клапаном типа жалюзи
гибкая мембрана. Шторка сделана из легкого гибкого пластика, который изгибается на горизонтальной или вертикальной оси под действием воздушного потока направленного из помещения. При выборе такой конструкции следует помнить, если обратная тяга имеет большую силу давления, воздуховод должен быть оборудован дополнительными ребрами жесткости в виде пластиковой решетки, на которую будут опираться мембрана в закрытом состоянии.
Гибкая мембрана на корпусе вентилятора в рабочем положении
Статья по теме:
Монтаж прямоугольных канальных вентиляторов
В последнее время прямоугольные канальные вентиляторы разрабатываются для установки в любом положении (вертикальном, горизонтальном или под углом). Это относится ко всем канальным вентиляторам любого типа, за исключением крышных вентиляторов с обязательным горизонтальным монтажом.
Условием правильной работы канального вентилятора является обеспечение прямых участков без дополнительных компонентов системы вентиляции (фильтров, заслонок, распределителей и т.д.). Это условие позволяет избежать аэродинамических потерь в воздушном потоке. Исключение составляют вентиляционные клапаны, которые обеспечивают низкий уровень шума операционной системы.
Длина требуемого прямого участка на входе в канальный вентилятор должна быть не менее одного диаметра присоединяемого воздуховода и не менее трех таких диаметров на выходе.
Соблюдение этого правила гарантирует бесперебойную работу вентиляционной системы и отсутствие потери производительности.
Для крепления канального вентилятора к стене или потолку можно использовать отверстия, предусмотренные на фланцах. Это значительно облегчает крепление с помощью кронштейнов, специальных зажимов или других конструкций. Главное правило при креплении и соединении канального вентилятора с компонентами вентиляционной системы – все соединения должны обеспечивать герметичность и прочность.
Как не стоит подключать и почему
У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.
Где допускается ставить вытяжной вентилятор в ванной или туалете
Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:
Монтаж вентилятора
Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см
Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи
Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:
- В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
- Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).
Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.
Монтаж вентилятора с таймером
Самое лучшее время для установки вентилятора – капитальный ремонт в ванной комнате. Дело в том, что во время монтажа необходимо будет прокладывать проводку.
Если на стенах и на полу уже положен кафель, то устройство подключается с помощью внешней проводки. Она размещается в специальных пластиковых коробах, которые клеем или саморезами крепятся к поверхностям.
Монтаж вентилятора с таймером в ванной комнате можно провести самостоятельно. Работа не займет много времени.
Главное — внимательно следовать рекомендациям специалистов и соблюдать правила безопасности.
Подключение к электросети
В распределительную коробку необходимо завести кабель питания. Двужильный провод прокладывается от выключателя к коробке. Тройной кабель проводится от выключателя к осветительным приборам.
А четырехжильный шнур подсоединяется к вентилятору. Провод питания таймера зачищается и скручивается с нолем и фазой светильника.
После монтажа система тестируется. Потом провода аккуратно укладываются в распределительную коробку.
Порядок установки настенного устройства

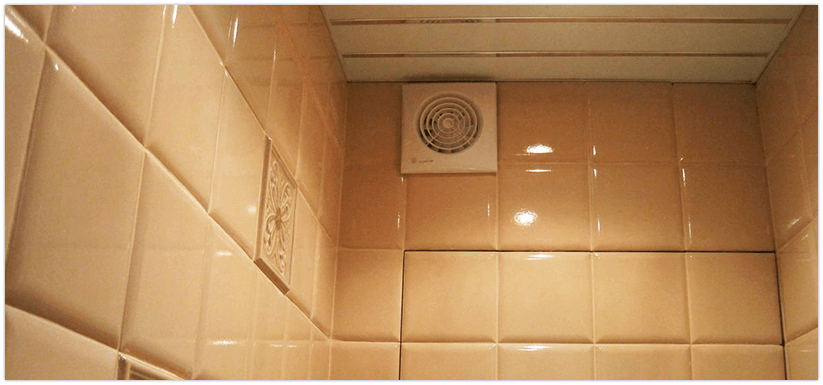

Настенный вентилятор с таймером монтируется перед выходом вентиляционного отверстия. В том случае, если возникнет необходимость установить устройство на расстоянии от стены, можно воспользоваться дополнительным воздуховодом.
А для того чтобы скрыть конструкцию от посторонних глаз, ее можно проложить в свободном пространстве над подвесным потолком.
Что касается выбора высоты, то верхний край вентилятора должен располагаться на расстоянии 5 сантиметров от потолка. Крепление комплектующих осуществляется с помощью саморезов или жидких гвоздей.
Как правильно выбрать устройство для вентиляции
При выборе прибора необходимо обратить внимание на производительность, уровень шума и электрическую безопасность. Первый параметр выбирается в зависимости от объема ванной комнаты, расположения вентиляционного канала и количества человек, которые будут пользоваться помещением
Первый параметр выбирается в зависимости от объема ванной комнаты, расположения вентиляционного канала и количества человек, которые будут пользоваться помещением.
Что касается шума, то здесь действует одно очень важное правило – чем меньше, тем лучше. Уровень электрической безопасности, которой должен обладать вентилятор с таймером, варьируется в пределах от IPX3 до IPX5.
Уровень электрической безопасности, которой должен обладать вентилятор с таймером, варьируется в пределах от IPX3 до IPX5.
Такие устройства хорошо защищены от негативного воздействия влаги и не перестанут работать, даже если на них попадет вода.
Виды вентиляторов для ванной
Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности
Осевые модели
Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.
Преимущества:
- высокий КПД — за 1 час очищается 100 кубометров;
- простота монтажа — в поверхность стены;
- функционируют без системы воздухоотводов;
- подходят для коммуникаций с низким давлением;
- эффективны в условиях переменных нагрузок;
- компактные размеры.
Минусы:
- минимальный напор;
- риски нарушения циркуляции воздуха при монтаже;
- громко работают — шумность от 30 до 50 дБ.
Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.
Радиальные вентиляторы
Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:
- загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
- загнутые назад — удобная регулировка скорости и хороший КПД;
- «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.
Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты
Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.
Преимущества:
- экономия до 20 % электроэнергии;
- исключение перегрузки электросети;
- обработка 1 м3 загрязненного воздуха за 1 сек;
- стойкость к коррозии;
- наличие реле защиты и регулятора скорости;
- подключение к сети с напряжением 220-240 В;
- простота установки и обслуживания;
- минимальный уровень шума;
- почти не занимают место.
Минусы:
наибольшая эффективность только в просторных помещениях.
Центробежные установки
Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.
Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая
Их фиксируют под потолком и маскируют накладками из гипсокартона
Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.
Преимущества:
- надежность жестких и полужестких воздухоотводов;
- установка в центре коммуникации или перед воздухозаборника;
- работают в помещениях повышенной загрязненности;
- выдерживают постоянные перепады температуры.
Минусы:
- маленькая энергоэффективность;
- риски взрыва двигателя при колебаниях напряжения;
- необходимость дополнительного монтажа анемостата.
Крышные конструкции
Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.
Преимущества:
- регулярный приток свежего воздуха;
- сохранение нормальной влажности;
- отведение специфичных запахов и влаги;
- предотвращение появления плесени;
- устранение запахов канализации.
Минусы:
- необходимость утепления в зимнее время;
- сложность монтажных работ.
Можно ли ставить вентилятор в ванную и какой
Все устройства для обеспечения циркуляции воздуха дифференцируются между собой. Соответственно, есть модели вытяжных вентиляторов, которые предназначены для монтажа в ванных комнатах. Они отличаются повышенной защитой от воды, высокой производительностью, бесшумностью и наличием различных опций, среди которых датчики, таймеры, шнурковые включатели и пр. По форме и дизайну устройства также вариативны.
Купить вентилятор для вытяжки в ванную просто. Для этого следует определить необходимые технические параметры прибора:
- Уровень шумности. Большинство моделей имеют стандартный уровень шума. Есть приборы, работа которых почти бесшумная.
- Производительность. Как выбрать вентиляторы для ванной, учитывая данный критерий? Все очень просто: для этого необходимо вычислить объем помещения и умножить это значение на норму кратности смены воздуха (7-9 для ванной). В итоге получается цифра, которая обозначает нужную производительность прибора.
- Наличие автоматических жалюзи, гигростата, датчиков движения и света, таймера — все эти опции позволяют использовать прибор с повышенным комфортом и экономией.
Также вентилятор для вытяжки может работать в режиме нескольких скоростей с плавным ее регулированием.
Типичные причины снижения тяги
Если после того, как вам удалось помыть вытяжку в ванной, ее производительность не повысилась до номинальной, стоит выявить причины, по которым устройство работает неполноценно.
Кроме естественного износа оборудования на уровень всасывания могут влиять множество различных факторов. Но чаще всего корень недостаточного воздухообмена кроется в снижении тяги. Так почему же исправная и чистая принудительная вытяжка не справляется с удалением влажного воздуха?
Причина #1 — нарушение воздухообмена
Для высасывания потоков воздуха настенной вытяжке необходим приток свежего воздуха. Для этого в нижней части двери должны находиться специальные отверстия с решетками, через которые воздух из других помещений будет попадать в ванную комнату.
Двери с вентиляционными решетками вполне эстетично вписываются в интерьер. Для обеспечения притока воздуха достаточно выбрать полотно с тремя-пятью отверстиями, расположенными в нижней части двери
Если возможности и желания заменять межкомнатную дверь нет, стоит чаще оставлять ее приоткрытой, расширить проем между дверным полотном и дверной коробкой либо самостоятельно прорезать вентиляционные отверстия.
Установка пластиковых окон, тщательное утепление стен и надежные входные двери с хорошей изоляцией существенно препятствуют проникновению уличного воздуха в жилье
Поэтому даже зимой важно периодически проветривать все помещения. А также поставить окна с приточным клапаном
Причина #2 — засорение вентиляционных каналов
Если шахта вентиляции забита загрязнениями либо перекрыта, даже мощная принудительная вытяжка не справится со своими задачами. Поэтому необходимо проверить наличие естественной вентиляции. Если встроенная вытяжка не имеет обратного клапана, это можно сделать самым простым способом. Подобное тестирование можно проводить в холодное время года, так как летом, при слишком высокой температуре воздуха в помещении и на улице, не будет создаваться достаточный перепад давления.
После выключения вентилятора обеспечьте приток свежего воздуха, открыв окна квартиры и дверь в ванную комнату. Прислоните к решетке вытяжки салфетку. Если клочок легкой бумаги притягивается к отверстию, значит с функционированием вентиляции все в порядке. А если тяга полностью отсутствует, необходимо обратиться в управляющую компанию, после чего специальная служба проверит вентиляционные каналы и выполнит их прочистку.
Разница между загрязненной и очищенной вентиляционной шахтой наглядно показана на фото. Однако для подобного тщательного очищения потребуется особое оборудование, поэтому вызова специалистов не избежать
Дополнительно определить наличие тяги можно и по конденсату, выпадающему на зеркале после принятия ванны. Если пар быстро исчезает после открытия дверей в помещение, значит, естественная вентиляция функционирует исправно.
Причина #3 — установка соседями мощных вытяжек
Если соседи, проживающие этажами ниже, установят слишком мощные вентиляторы, тяга в канале может значительно упасть из-за образования стремительного воздушного потока. В некоторых случаях возможно возникновение явления обратной тяги, при которой воздух из ванных комнат других жильцов будет вдуваться в помещения этажами выше.
Чтобы избавиться от этих проблем, стоит либо договариваться с соседями, либо устанавливать более мощное устройство принудительного удаления воздуха.
Однако последний вариант чреват созданием неудобств для жильцов выше и может потребовать расширения отверстия в стене, ведущего в шахту. Это связано с тем, что на номинальную производительность вытяжного вентилятора влияет и диаметр входа в канал.
Причина #4 — наличие обратного клапана
Для предотвращения попадания в ванную неприятных запахов от соседей ниже пользователи нередко дополняют конструкцию настенной вытяжной системы специальной деталью – обратным клапаном. Он отсекает потоки воздуха из вентиляционного канала.
Но при отсутствии нормального притока и монтаже неподходящей вытяжки полностью перекроет воздуховод, тем самым лишив помещение естественного пути для вытягивания воздуха
Основные разновидности вытяжных вентиляторов
Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.
Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась
Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером
В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.
Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.
Выбираем вытяжку
Как выбрать вытяжку? Когда вентиляционные шахты чисты, но не справляются со своей работой, для улучшения оттока несвежего воздуха устанавливаются вытяжки в ванной комнате.
Встраиваемые вытяжки для ванной
На что нужно обратить внимание, выбирая модель вентилятора:
- Производительность устройства. Рассчитывается исходя из параметров помещения, количества человек, пользующихся ванной, кратности смены воздуха. Кратность предусмотрена строительными нормами, для ванной достаточно показателя от 6 (1-3 человека) до 8 (более 3 человек).
- Рабочий уровень шума вентилятора. Не должен превышать во время работы 30 дБ. При этом учитывается шум электродвигателя (указывается в техническом паспорте), аэродинамический шум. Показатели последнего можно снизить, применив при установке шумоизолирующие материалы.
- Влагоустойчивость модели. Вентилятор для ванной комнаты должен быть защищен от непреднамеренного попадания на него влаги, брызг воды, оседания конденсата и т.д. Это гарантирует безопасность при использовании, поможет избежать короткого замыкания в электросети. Рекомендуются модели вентиляторов с низким напряжением.
- Функциональные особенности. Вытяжные устройства дополнительно оснащаются таймером отключения, датчиком влажности, дисплеем, пультом управления. Выбирать модель нужно исходя из основного запроса, функций, которые действительно необходимы.
- Наличие обратного клапана. Для предотвращения притока воздуха обратно из вентиляционного канала вытяжка дополняется обратным клапаном, который закрывается после отключения двигателя. Актуально, когда вентиляционные системы ванны и кухни совмещены.
