Соблюдение техники безопасности
При заземлении приборов в санузле действуют такие правила:
- Работы должны быть комплексными. Заземлению подлежат все находящиеся в санузле приборы и сантехника, иначе контур будет функционировать недостаточно эффективно.
- Для заземления нужно применять медную жилу сечением 6 кв. мм. Так контур отводит максимальное количество тока.
- Около дома нужно собрать специальную конструкцию. Просто вставить арматуру в землю недостаточно – так от ванны будет отводиться не весь ток.
- Дополнительно рекомендуется установить УЗО. Прибор отключает ток при взаимодействии человека с оголенными жилами. Это устройство выполняет поставленную задачу и без заземления.
При соблюдении этих правил контур будет функционировать бесперебойно.

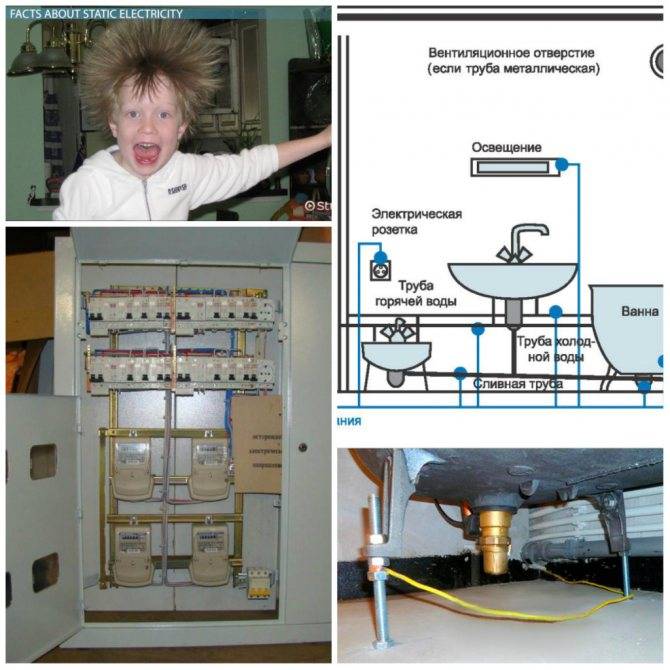

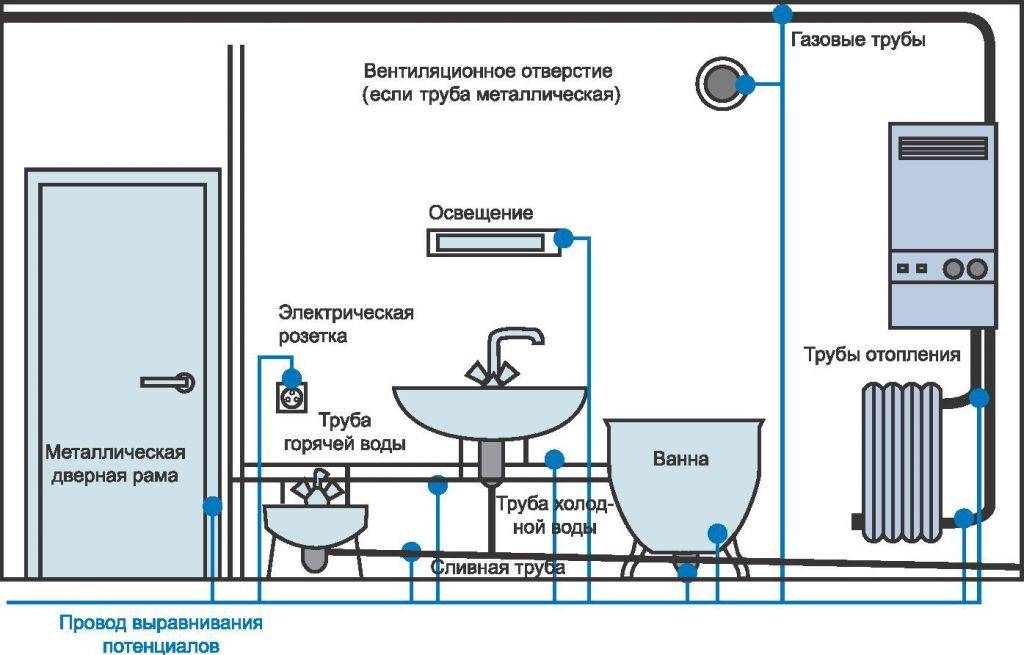

Выравнивание потенциалов ванной комнате
Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.
Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:
</index>
Инесса Как сделать заземление ванны в квартире или частном доме?
Заземление ванны – актуальный вопрос для каждой квартиры и частного дома, ведь и вода, и металл отлично проводят электроток. Зачем конкретно необходима данная процедура, что будет, если ею пренебречь, и каким образом ее выполнить? Рассказываем обо всех важных тонкостях и показываем видео, как сделать заземление ванны своими руками.
Для чего делать заземление ванны?
Сначала проясним, что заземление – это защитная мера, предполагающая отведение электричества с токопроводящих поверхностей. Тут может возникнуть вопрос: зачем заземлять ванну, если она не является электроприбором? Суть в том, что вода – сильный токопроводник, который в сочетании с металлом может создать серьезные проблемы, вплоть до электроудара. Дабы избежать неприятностей, в комнатах с высокой влажностью к заземляющему контуру необходимо подключить все потенциально опасные металлические изделия. И ванну, как наиболее крупное из них, – в первую очередь. Таким образом, заземление нужно для безопасного использования ванны и защиты домочадцев от несчастных случаев во время водных процедур.
Как сделать заземление ванны?
Для заземления необходим специальный заземляющий кабель, ведущий к щитку. Технология работы зависит от материала, из которого произведена ванна.
Современная чугунная ванна оснащена ушком с отверстием, называемым лепестком, в который монтируется болт с гайкой и шайбами. Заземление в данном случае выполняется очень просто: нужно всего лишь зажать заземляющий кабель между шайбами и зафиксировать его гайкой.
Заземление ванны своими руками
С советской чугунной ванной все сложнее, так как здесь нет лепестка. Ее заземление производится по такой схеме:
- В расклинивающем отростке возле ножки прибора сделайте отверстие глубиной 1 см.
- С помощью метчика сделайте в отверстии резьбу и вкрутите в нее болт с шайбами и гайкой.
- Зажмите кабель между шайбами.
Важно! Заземляющий провод не рекомендуется подсоединять к ножкам чугунной ванны – между ними и чашей прибора часто нет необходимого контакта
Стальная ванна также имеет лепесток для подсоединения кабеля, но здесь следует принимать во внимание один отличительный нюанс: чтобы добиться качественного заземления, эмаль вокруг отверстия для установки обжимного винта следует зачистить до металла. Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком
Такая необходимость обусловлена двумя причинами:
Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:
- Акриловая ванна не очень хорошо держит форму, поэтому ее защищают стальной рамой, а она отлично проводит ток.
- Если чаша приборы имеет большую площадь, она через какое-то время эксплуатации накапливает электрозаряд.
Заземление акриловой ванны выполняется через лепесток, но перед этим вокруг него нужно удалить всю краску.
Как видите, заземлять ванну нужно в обязательном порядке. Теперь вы знаете, как это сделать, чтобы точно обезопасить себя и домочадцев от удара током – следуйте этим правилам и не рискуйте с электричеством.
Заземление в ванной комнате: видео
- https://strojdvor.ru/elektrosnabzhenie/kak-zazemlit-vannu-v-kvartire-poshagovaya-instrukciya/
- https://dizain-vannoy.ru/remont/nuzhno-li-zazemlyat-vannu.html
- https://sandizain.ru/vopros-otvet/zachem-i-kak-zazemlyat-vannu.html
Что такое заземление и зачем оно нужно?
Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.
Объяснение понятия «заземление»
Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.
Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.
Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.
Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.
Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.
Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.
Почему нужно заземлять ванну в квартире?
Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.
Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.
Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.
Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.
Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:
- электрический водонагреватель;
- стиральная машина;
- полотенцесушитель;
- фен;
- электробритва.
Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.
Особенности заземления ванн из разных материалов
Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.
Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.
Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.
Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.
Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.
Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.
Процесс проведения заземления для разных видов ванн
Схема монтажа акриловой ванны.
Чтобы заземлить ванну, необходимо устроить специальное соединение с применением заземленной шины, которая располагается в распределительном щитке, под названием заземляющая перемычка.
Существует несколько видов заземления. Для каждой ванны подходит свой конкретный вид заземления. Именно поэтому перед тем, как заземлять ванну, необходимо уточнить, какой из видов подходит в конкретном случае.
Старая ванна советского образца. Так как эту представительницу ванн на сегодняшний момент можно еще встретить во многих квартирах, ее стоит рассмотреть в первую очередь. Заземляющая перемычка здесь проводится в ножке ванны и прикрепляется при помощи гайки и болта. Когда ножки у ванны не отдельные, а цельные, просверливается отверстие, и туда вставляется заземляющая перемычка. Заземляющей частью здесь выступает провод многожильного вида, который с одной стороны крепится к распределителю на стене (лучше в ванной), куда проводится заземление и других электрических приборов в ванной комнате. А распределитель, в свою очередь, соединяется с заземляющей шиной, расположенной на щитке уже в подъезде.
Чугунная ванна. Заземлить чугунную ванну необходимо, как и любую другую ванну (из другого материала). Конечно, стоит заметить, что современные виды уже имеют специальное приспособление, необходимое для того, чтобы заземлить ванну. Это приспособление имеет интересное название – лепесток, именно к нему и необходимо прикреплять провод для заземления. Соединение производится при помощи гайки и болта
Важно знать, что если в квартире имеется душевая кабина (а не ванна), то и к ней потребуется заземление. Тем более если душ подключен напрямую к бойлеру (водонагревателю)
Схема гидромассажной ванны.
Ванна акриловая является одной из современных в индустрии сантехники. Она ценится своим легким весом и небольшой стоимостью по сравнению с ваннами из других материалов. Такой материал, как акрил, не является металлом, поэтому он не проводит ток. Но все равно такая ванна нуждается в заземлении. Заземлить ванну из акрила необходимо потому, что в ней имеется металлическая рама для каркаса. Значит, в ванной имеется небольшой кусок из металла, а раз есть металл, то возникает необходимость заземления. Помимо этого стоит учитывать тот факт, что акрил является диэлектриком, который, в свою очередь, вырабатывает статистическое электричество. А из-за небольшой площади ванной комнаты может накопиться большое количество электрического заряда.
Стоит упомянуть, что в данном варианте заземление прикрепляется к раме.
Ванна с гидромассажем или джакузи. Этот вид ванны нуждается в заземлении на 100%, ведь работает такая вещь непосредственно от электричества. Здесь нужна заземленная розетка, причем со шторкой, чтобы избежать попадание в нее воды (брызг). У розетки должен быть третий штекер, который и станет заземляющим. Такую розетку необходимо расположить так, чтобы брызги от ванны не доставали до нее. Подводку к этой розетке проводят при помощи заизолированного провода.
Чтобы заземлить гидромассажную ванну, водонагреватель, стиральную машину, потребуется использование автомата на 16 ампер, которому не будет страшен перепад в напряжении. Лучшим местом для расположения такого автомата служит прихожая. В ванной его располагать нежелательно.
Электротехнические работы с чего начать
Выбор материалов что купить перед началом работы
Необходимый инструмент для заземления ванной своими руками:
- В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
- УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
- Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
- Клеммы.
- Специализированные металлические хомуты для труб.
При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.
https://youtube.com/watch?v=pOCeEs1Krxk
Необходимый инструмент для электротехнических работ
Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):
- гаечный ключ;
- отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
- сверло по металлу;
- тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
- сварочный аппарат (если есть необходимость);
- средства защиты;
- фонарик;
Прокладка шины заземления для квартиры
Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.
Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.
Но как провести заземление в ванной комнате, если шина отсутствует?
Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.
https://youtube.com/watch?v=fYWA5cUkbuQ
Заземление всех приборов в ванной комнате
Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.
Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.
Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным
Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.
Дополнительная система уравнивания потенциалов (ДСУП)
Данная система необходима для создания безопасных условий в местах, где это наиболее актуально. В таких местах обычно повышенная влажность и большая концентрация электрического напряжения. Например, это могут быть ванные или душевые комнаты.
ДСУП представляет собой коробку уравнения потенциалов (КУП) и находящиеся в ней проводники уравнения потенциалов. По периметру коробки есть отверстия, сквозь которые проходят заземляющие провода от металлических элементов ванной комнаты. По сути, это устройство собирает в себя все кабели в ванной комнате, а из него уже выходит один трехжильный провод, который уже и подсоединяется к электрощитку в подъезде.
Давайте разберемся, как установить дополнительную систему уравнивания потенциалов в ванной комнате.
Для начала нужно выбрать место для коробки УП, которую лучше установить там, где на нее не будет попадать вода или собираться конденсат. Далее соединяем шину РЕ щитка в подъезде с аналогичной шиной в КУП. Для этого понадобится заземляющий кабель с медным сечением в 6 мм2.
Теперь мы должны подвести и соединить в КУП все металлические элементы в ванной комнате. К ним относятся трубы отопления, холодного и горячего водопровода, а также ванна или душевая кабина.
Ко всем этим конструкциям должны быть подведены защитные проводники для уравнения потенциалов. С одного края они прикрепляются к конструкции. Для этого можно использовать металлические хомуты. Однако нужно хорошо их закрепить, иначе будет утечка электрического тока в этом месте и, по сути, этот элемент не будет заземлен в ванной комнате.
С другого края проводники подключаются к шине РЕ, которая располагается в коробке уравнивания потенциалов.
Дополнительно заземляются все розетки и крупные электроприборы в ванной комнате. Для этого можно установить еще одну КУП или провести их заземление изолированно, то есть напрямую к электрическому щитку в подъезде.
Качественное заземление ванны в квартире с пластиковыми трубами: особенности
В случае, когда один сосед выполняет заземление на металлическую трубу, а второй свой участок трубы заменяет на пластик, при замыкании это очень опасно.

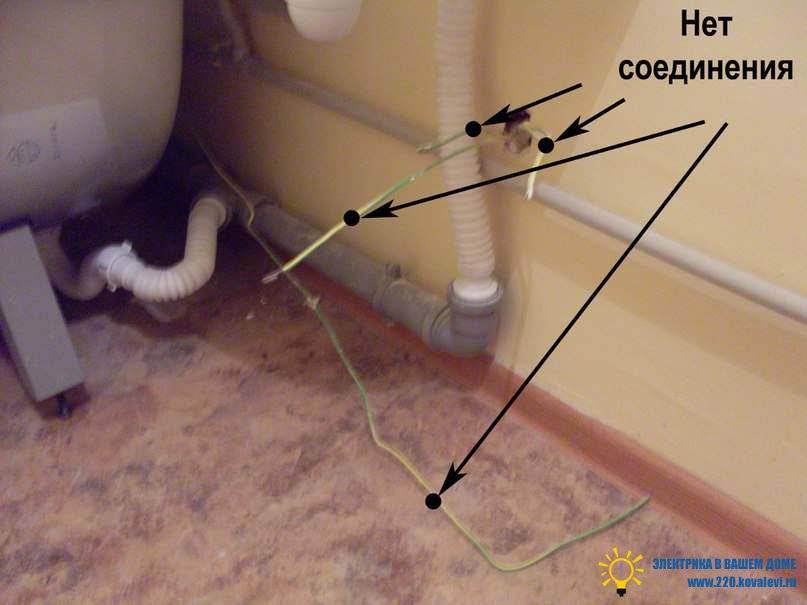

Необходимо помнить о том, что нельзя проводить заземление последовательно, каждый участок нужно подключать отдельно.
Заземление нельзя проводить последовательно, каждый участок необходимо подключать отдельно
Подытожить необходимо так:
- Современная сантехника имеет отверстие, через которое осуществляется заземление проводником. Если отверстия нет, его можно самостоятельно проделать в задней части прибора.
- Гидромассажные ванны последних моделей оснащаются специальным кабелем, который имеет 3 штыря. При подключении к сети, один из контуров автоматически выполняет функцию заземления.
- Трубы заземляются проводниками, присоединенными хомутами.
- Все современные электроприборы имеют зажим на корпусе для установки провода заземления.
- У стиральной машины заземление осуществляется с помощью системы выравнивания потенциалов.
Как провести заземление, поэтапно
Этап первый: подготовка
Первым шагом вам просверлите небольшое отверстие, соответствующее размеру дырки в заземляющей перемычке, в крепление ванной, то есть ножки. И также как вариант, просверливать отверстия нужно в неких отростках от основного корпуса или в перемычках скрепления ножек.
Этап второй: закрепление деталей
Закрепите заземляющую деталь с помощью болта, поверх которой положите шайбу и сверху закрепите гайкой. Для надежности проверните ключом еще раз – если он попросту соскакивает с гайки, значить закручено хорошо.
Этап третий: закрепление кабеля
После прикрепляем множительный кабель, в это время, соединив его с распределителем напряжения. Для безопасности, перераспределитесь, закрепите на стене. Следующим шагом выводим заземляющую шину от блока распределения и подключаем ко всем металлическим предметам, которые находятся в ванной. Это позволит обезопасить ванную комнату от нежеланного напряжения в ненужных местах.
Не пропустите: Укладка плитки на пол в ванной своими руками: пошаговая инструкция
Этап четвертый: заземление всех приборов в ванной комнате
После того как вы убедились, что в вашем доме есть заземление, и нашли, как к нему подключиться, дальнейший процесс не вызовет трудностей.
- Выберите место для коробки уравнивания потенциалов. Она должна располагаться на сухой стене, на расстоянии от ванны.
- Если ванна новая, ее следует перевернуть для удобства. Часто о заземлении вспоминают тогда, когда ванна не просто смонтирована, но и заложена облицовочной плиткой, скрыта за экраном или декоративной панелью. Тогда выполнять работу будет несколько сложнее.
- Определитесь, где именно будет подключен кабель. Найдите место, предусмотренное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
- Если специальной точки для заземления нет, нужно воспользоваться дрелью. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть наплывы, которые должны обеспечивать устойчивость конструкции на ножках. Этими наплывами можно воспользоваться для заземления.

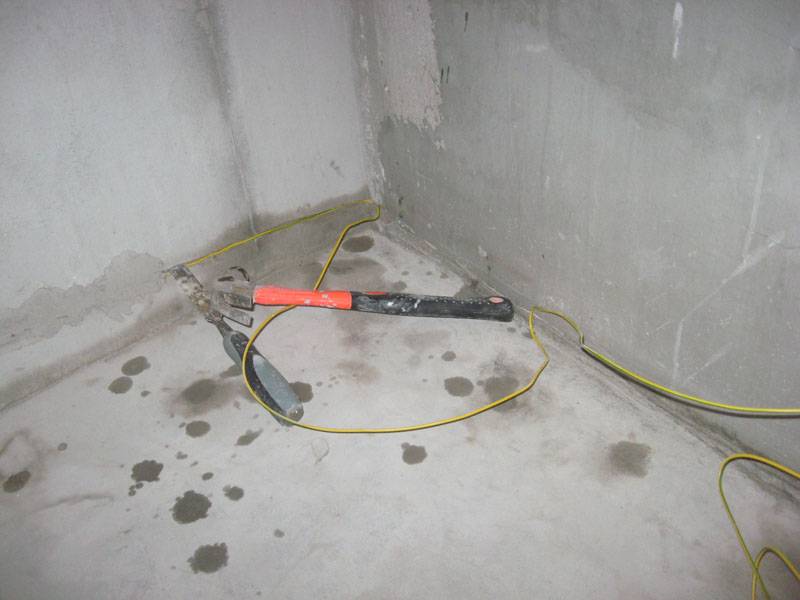

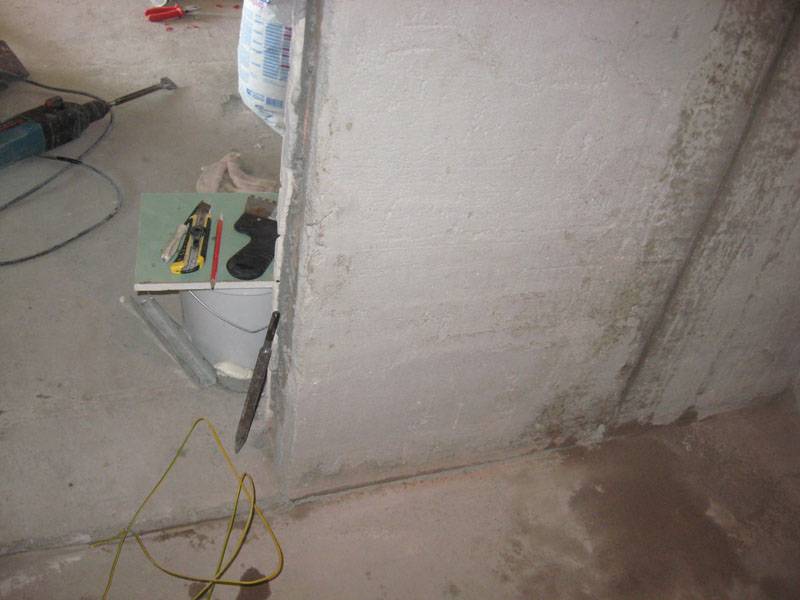

- Проложите провод вдоль стены от точки подключения к КУП.
- При помощи клеммы подсоедините один его конец к пластине в коробке уравнивания потенциалов, а другой – к корпусу ванны через просверленное отверстие.
- Соедините КУП с шиной заземления в электрощитке медным проводом достаточной толщины.
- Затем нужно проверить правильность подключения и скрыть провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.
После окончания установки нужно проверить работу заземления при помощи тестера. Для этого соединяют фазу и заземленную ванну. Если лампочка тестера горит ярко, значит, ток пойдет по этой цепи в случае аварии и не заденет человека.
Требования к электропроводке
Следует также понимать, что даже наличие заземляющего контура и подключение к нему всей ванной комнаты – не панацея. Электропроводка должна быть трехпроводной и защищена УЗО в распределительном щите. Это заодно и намного облегчает задачу — в этом случае к СУП достаточно подключить ванны, некоторые предметы меблировки и соответствующие детали инженерных коммуникаций. Фанатизм здесь неуместен – все электрооборудование будет автоматически подключаться к заземляющему контуру через трехполюсную «евровилку», которой оно оснащено.
В случае с двухпроводной электропроводкой дело обстоит сложнее – придется либо «подтаскивать» отдельный заземляющий проводник хотя бы к каждой имеющейся в ванной комнате розетке (а иногда – и к светильникам), либо тянуть провод к СУП от каждого электроприбора. Разница, в общем-то, небольшая – однако работы сильно осложняет необходимость соблюдения одного условия: ПУЭ впрямую запрещает прокладку заземляющих проводников «шлейфом» — от каждой заземляемой точки до системы уравнивания потенциалов (в нашем случае – до коробки с «земляной» шинкой) должен идти отдельный провод.
Прокладка кабеля и самостоятельный монтаж
Чтобы самостоятельно выполнить заземление, нужно выбрать подходящий провод. Он должен быть выбран в соответствии со следующими характеристиками:
- кабель должен обладать необходимой жесткостью и иметь сечение площадью 6 кв. мм;
- у провода должна быть желто-зеленая изоляция, выполненная из материала ПВХ;
- длину кабеля следует подбирать индивидуально. Предпочтительнее выбирать провод от 2 м, но учитывать то, что излишне длинный кабель станет причиной прорыва;
- важен еще и эстетический момент. Вряд ли вам понравится, если провода будут на самом виду. Спрячьте их за панелями или экраном или проведите на той стороне ванны, которую практически не видно;
- чтобы сэкономить, обычно в качестве электродов заземления берут сталь, однако сталь, заключенная в медную оболочку, или просто медь имеют более высокие показатели эффективности.
Заземление ванны можно осуществлять по некоторым общим правилам:
- производители не забывают снабжать все современные ванны отдельным заземляющим лепестком. Он выглядит как ушко с отверстием. К такому лепестку подсоединяется заземляющий провод;
- его оголенный фрагмент зажимается между шайбами, которые помогают закрепить болт и гайка;
- если ванна сделана еще в советскую эпоху, то нужно высверливать отверстие в ножке или на крыле ванны и точно таким же способом, с помощью шайб, болта и гайки, закреплять перемычку заземлителя.
Если у вас недостаточно опыта в электротехнических и монтажных работах, то лучше обратитесь к профессиональному электрику, который сам сделает вам заземление. Но даже если вы справились с этим самостоятельно, проверить работоспособность заземляющей перемычки должен специалист. Иначе вы рискуете нежелательными последствиями.
Это интересно: Настенные светильники для ванной комнаты
Есть еще один важный момент: очень многие путают зануление с заземлением. Это немного разные вещи, так как зануление используется только в промышленных, но никак не бытовых целях. А путаница пошла с того, что в квартирах в последнее время зануление делают очень часто. Это относится и к водонагревателям, и к стиральным машинам. Но проводить зануление в жилых домах не рекомендуется, хоть в то же время и не запрещается. Просто представьте, что нулевой провод по непонятным причинам сгорит или электрик случайно вместо нуля подключит фазу. В результате все ваши приборы попросту сгорят от излишне высокого напряжения. Да, и цели зануления, и заземления несколько разные. Зануление рассчитано исключительно на возникновение короткого замыкания.
