Типы бойлеров и заполнение закрытой системы отопления

Процесс запуска открытой гравитационной отопительной системы

В современных домах открытые системы отопления устраивают довольно редко, такие технологии уже давно считаются пережитком прошлого. Но они еще существуют, поэтому следует рассмотреть, как их нужно заполнить водой. В любой подобной отопительной системе имеется расширительный бачок в самой верхней ее точке, он предназначен для накопления воды после увеличения ее объемов в системе с возросшим давлением во время роста температуры. Бачок представляет собой открытый резервуар с крышкой или без нее. Через бачок и происходит заполнение системы водой. Большие объемы жидкости, конечно, достаточно проблематично будет заливать мелкой тарой, к тому же на самую верхнюю точку.

Наиболее рационально будет использовать обычный вибрационный насос бытового предназначения. Для этого подготавливают вместительную емкость, наполняют водой. К насосу крепят хомутами заранее подготовленные шланги. Такой насос имеет погружной тип строения. Шланг, через который будет производиться забор воды, нужно опустить в подготовленный бак с водой. Шланг, из которого будет производиться выпуск воды, погружают в расширительный бачок. Включают насос, давление в системе должно составлять от полутора до двух атмосфер. При понижении следует добавлять воду в подготовленный бак и ниже опускать в него шланг. Когда отопительный комплекс заполнится, вода будет видна на дне расширительного бачка, можно считать систему заполненной.

Схема монтажа системы водяного отопления.

Излишки воздуха выйдут из труб при первой же топке через расширитель. Следует отметить, что во время отопительного сезона, когда в системе поддерживается постоянно высокая температура, вода будет постепенно испаряться из расширителя. Нужно проводить подпитку, доливая воду в расширитель до необходимого уровня. Следует следить и за температурой на термометре, прикрепленном к отопительному котлу. При достижении ее уровня выше 80°С вода в скором времени начнет кипеть и выплескиваться. В таком случае нужно перекрыть доступ кислорода в топку для снижения интенсивности горения.

Устройство теплых полов

Теплые полы считают более эффективными по теплоотдаче, чем радиаторный обогрев.

Для их устройства на плиту перекрытия укладывают жесткий теплоизолятор, которым в большинстве случаев является обычный или экструдированный пенополистирол. Затем на пенопласт помещают армирующую решетку, привязывают к ней трубопровод, изогнутый в виде улитки или змейки, после чего заливают его стяжкой толщиной не менее 50 мм, предотвращая ее контакт со стенами заранее уложенной демпферной лентой.

Самая современная технология устройства теплых полов — применение пенопластовой подложки в форме яичных лотков с выступами. В этом случае трубопровод прокладывают между буграми, при этом нужное расстояние между витками не нужно задавать с помощью ручных измерений.

Для контуров теплых полов используют гибкие трубопроводы из коррозионностойких металлов и различных видов полиэтиленов. Диаметр труб обычно выбирают небольшим, в среднем 16 мм.

Трубопровод подключают к коллекторным гребенкам, фиксируя зажимными компрессионными фитингами, которые прикручивают ключом.

В отличие от бытового радиаторного отопления, где температура теплоносителя не превышает 80 °С, теплые полы относят к низкотемпературному отоплению с температурными параметрами рабочей жидкости не более + 50 °С. При этом оптимальная разница между подачей и обраткой на входе и выходе коллектора 10 °С.

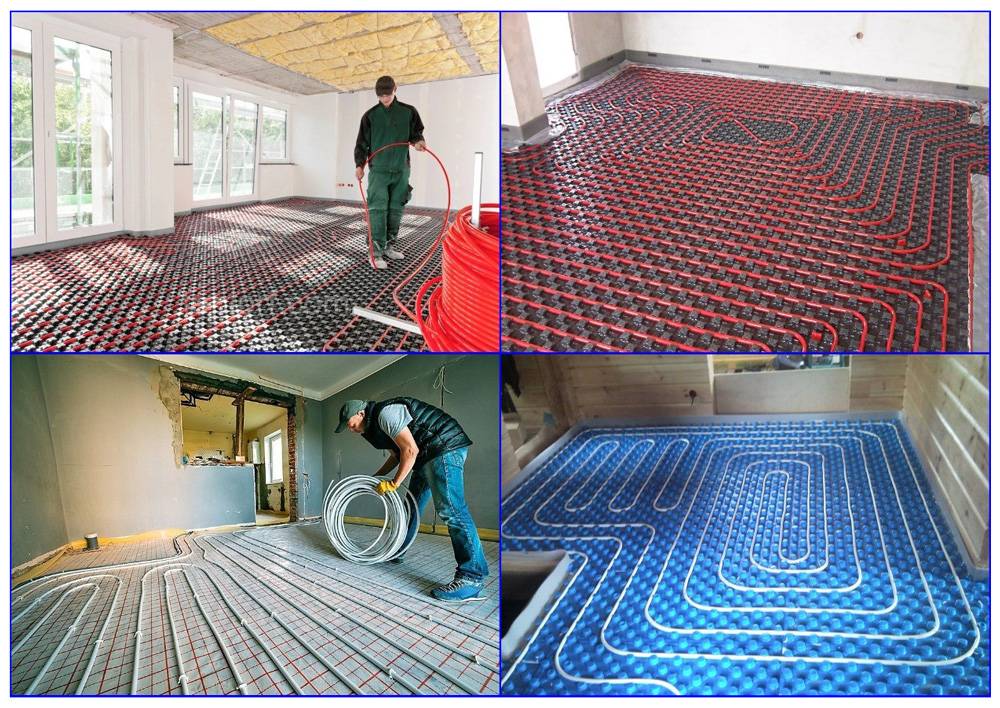

Рис. Примеры укладки теплых полов

Отопление закрытого типа с группой безопасности

Блок безопасности в отопительном контуре — это совокупность приборов, предотвращающих возникновение аварийных ситуаций. Любая отопительная конструкция работает при определённых значениях давления. В зависимости от нагрева или охлаждения теплоносителя эта величина варьируется. Группа безопасности осуществляет её контроль и при превышении максимально допустимого значения сбрасывает определённое количество жидкости из контура.

Система включает в себя следующие приборы:

  • Манометр, который измеряет давление в установке.
  • Клапан, который препятствует повышению давления.
  • Воздухоотводчик, который удаляет излишки воздуха.

Фото 3. Группа безопасности для системы отопления, включающая в себя манометр, воздухоотводчик и обратный клапан.

Все эти приборы имеют своё место и размещаются на отдельном коллекторе, который присоединяется к закрытой отопительной схеме резьбовой муфтой.

Важно! Приборы безопасности всегда устанавливаются только вертикально и выше теплогенератора. Некоторые котлы продают вместе с установленной заводом-изготовителем группой безопасности

Остальные приборы требуют отдельной установки, которая проводится в том же помещении, что и котёл

Некоторые котлы продают вместе с установленной заводом-изготовителем группой безопасности. Остальные приборы требуют отдельной установки, которая проводится в том же помещении, что и котёл.

Закрытая конструкция системы отопления очень популярна и имеет много преимуществ. При правильной наладке, пуске и монтаже она становится автономной и не требует никакого постороннего вмешательства. Система проста в обслуживании, и при возникновении неполадок её можно восстановить самостоятельно.

Закрытая система отопления: различия от открытой.

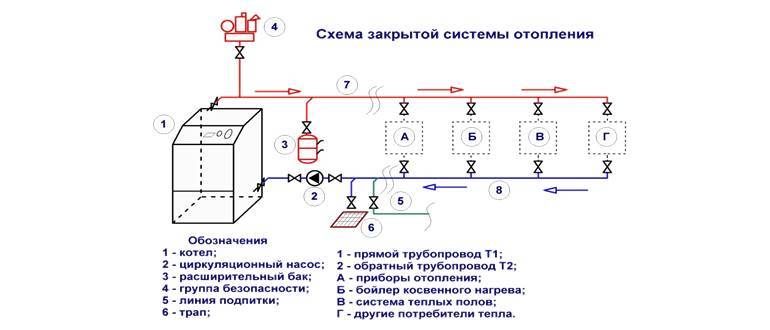

Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

  • Котёл для нагрева теплоносителя
  • Воздухоотводный клапан

  • Термостатический клапан
  • Отопительные приборы (батареи, тёплый пол и т.д.)
  • Трубы
  • Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

  • Балансировочный клапан
  • Вентиль шаровой
  • Манометр
  • Соединительные элементы


Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

  • К ним относятся:
  • расширительный бак для компенсации объема теплоносителя при изменении температуры;
  • группа безопасности, включающая манометр, термометр, предохранительный клапан;
  • радиаторы, подключенные по одной из схем разводок;
  • краны Маевского или сепаратор воздуха;
  • обратный клапан;
  • краны заполнения и слива системы;
  • фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

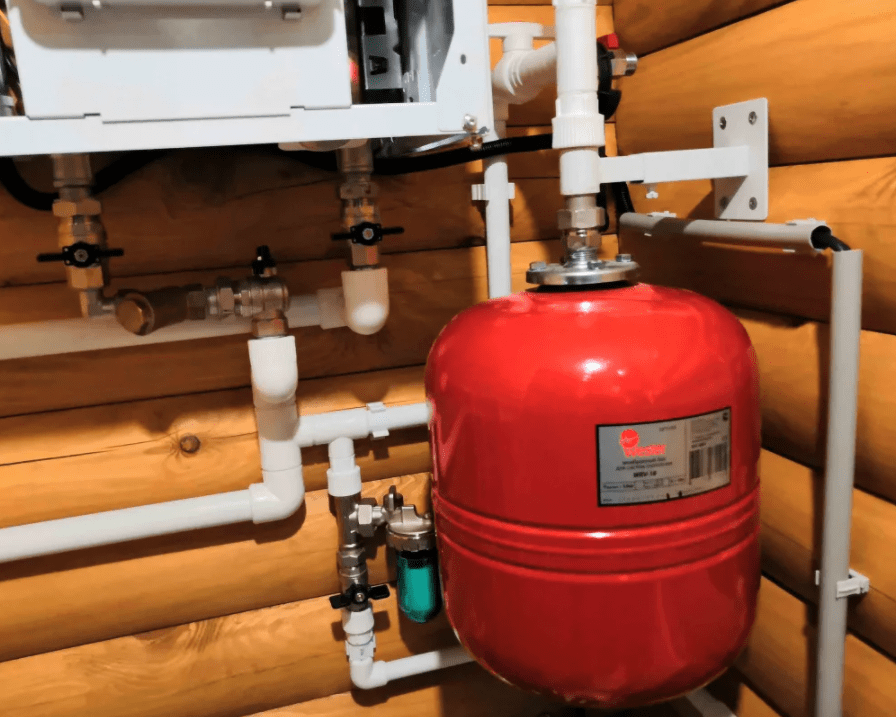

Расширительный бак для закрытой системы отопления

Расширительный бак для закрытой системы отопления

Задача расширительного бака – это компенсация объема теплоносителя под воздействием температур. Если рассматривать закрытые системы, то расширительный бак в них – это герметичный сосуд, который поделен на две составляющие. Сверху располагается слой воздуха (если модель более продвинутая, то здесь находится инертный газ). Если температура достаточно низкая, то бачок пуст.

При изменении температуры в большую сторону теплоноситель начинает увеличиваться, а его лишняя часть переходит в бачок. Он сдвигает мембрану и сжимает имеющийся воздух в верхнюю часть газа. Манометр в этом случае показывает увеличение давления в системе – в том случае рекомендуется снизить интенсивность процесса. Здесь и приходит на помощь предохранительный клапан, который позволяет избавиться от излишков газа.

Когда теплоноситель начинает остывать, то давление в верхушке бачка начинает выталкивать его в систему – на манометре показатели стабилизируются.

Расчет объема

По стандартам расширительный бак – это 10% от всего объема теплоносителя. Чтобы рассчитать его размер, нужно сделать следующее:

  • В техническом паспорте радиатора нужно посмотреть его объем и рассчитать объем труб;
  • Разделить получившийся показатель на 10 – это и будет объем расширительного бака.

Здесь нужно сделать небольшую оговорку – формула подходит, если речь идет о воде. При расчете незамерзайки необходимо взять 50% от объема теплоносителя.

Место для установки расширительного бака мембранного типа

Расширительный бак мембранного типа размещают перед циркуляционным насосом, на обратной стороне всей системы.

В трубопроводе нужно монтировать тройник, который подсоединяется к трубе и расширителю через фитинги. Специалисты говорят о том, что лучше его дистанцировать от насоса – это поможет избежать перепадов давления. Обязательно проверьте, чтобы участок обвязки был полностью прямолинейным.

Основные элементы закрытой системы

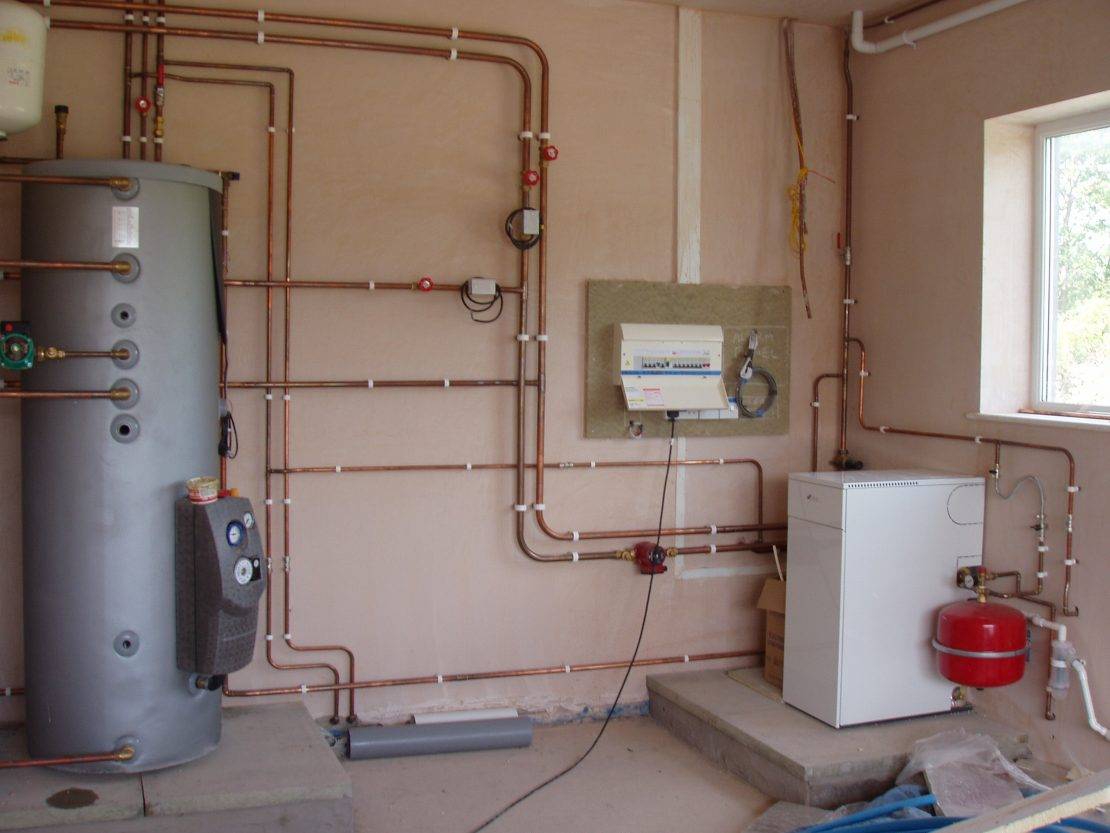

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

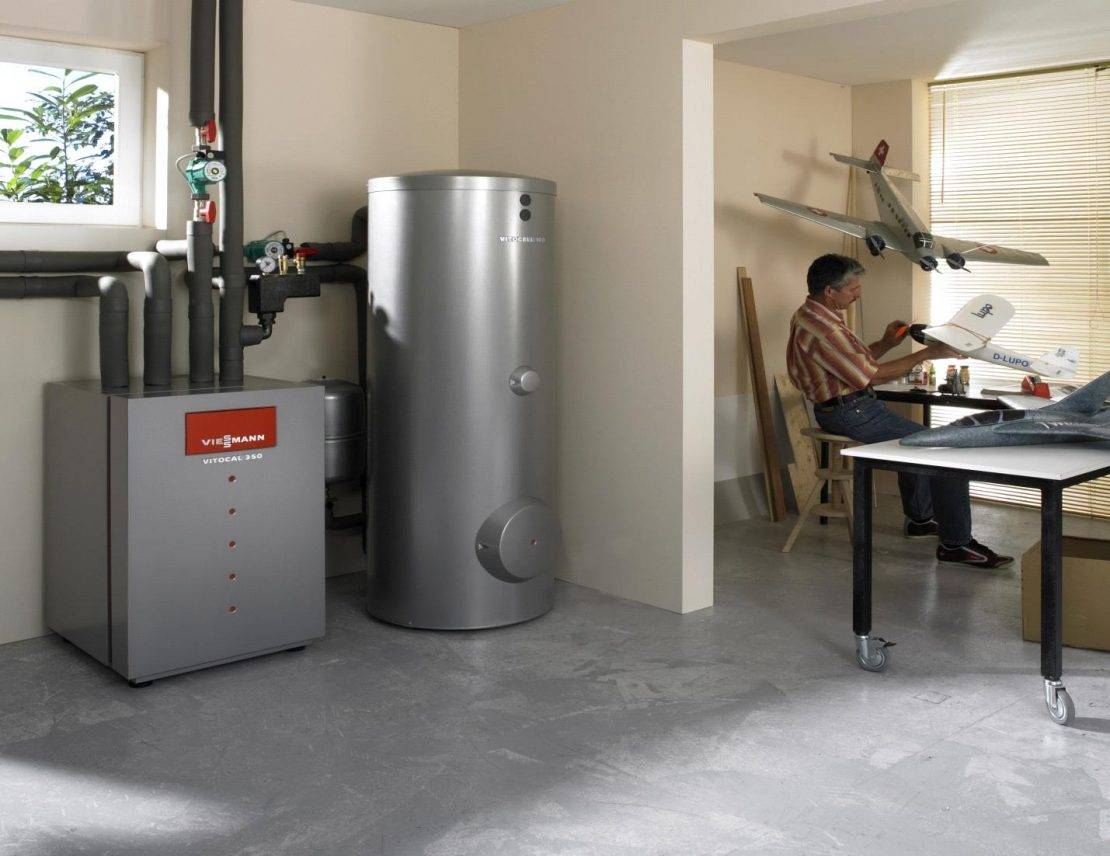

Бойлер

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

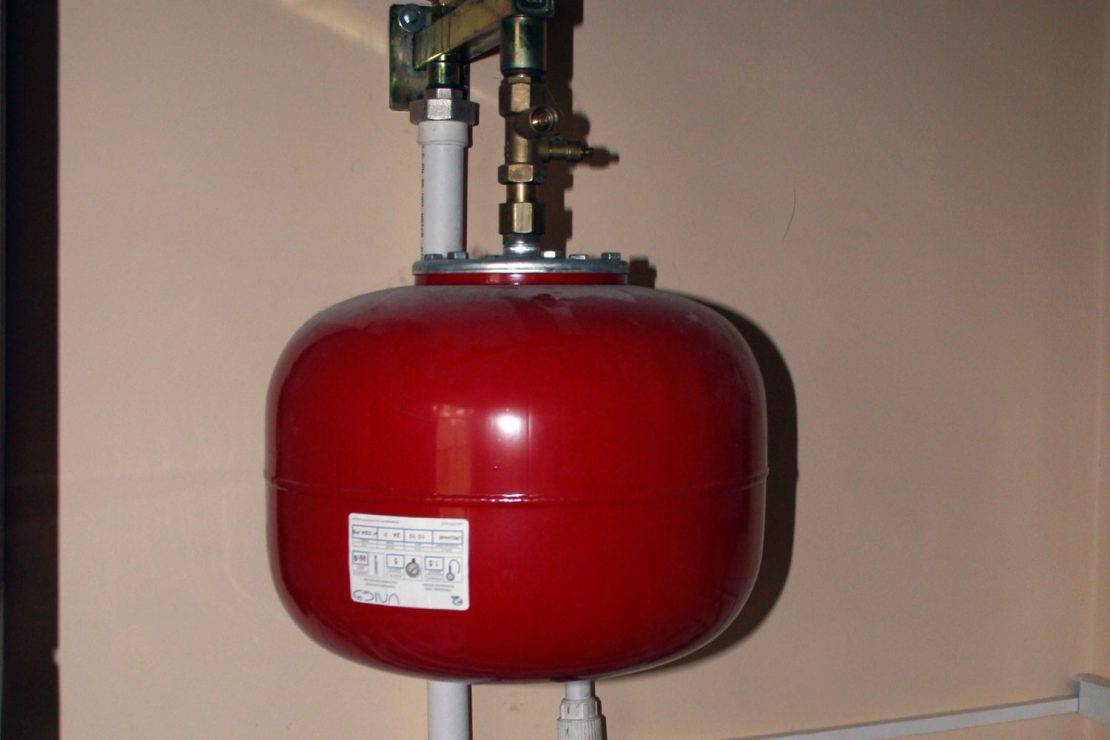

Расширительный бак

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

  • Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
  • Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
  • Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
  • Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Элементы различаются по материалу изготовления:

  1. Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
  2. Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
  3. Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
  4. Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Принцип функционирования закрытой системы отопления

Закрытые системы отопления частного дома работают так: при повышении температуры открывается клапан, и лишний объем теплоносителя идет в бак. При снижении температуры специальными насосами (или насосом) теплоноситель подается обратно в систему. Так, установка способна регулировать давление в заданных небольших пределах.

Безнапорный бак может быть наполнен и на 100% теплоносителем, поэтому можно сделать установку поддержания более компактной, чем если бы это был обычный мембранный бак. Установка поддержания способна не только эффективно регулировать давление в системе, но и производить такое действие, как автоматическая подпитка закрытой системы отопления, и даже – деаэрация носителя тепла.

Чтобы удалить воздух из верхних точек системы применяются автоматические поплавковые отводчики воздуха, стандартные краны Маевского. Чтобы отвести растворенный в теплоносителе воздух, лучше применять сепараторы, которые ставят в трубопроводе. Благодаря им делается успешная деаэрация носителя тепла, обеспечивается стабильность в работе такой системы, как отопление закрытого типа.

Закрытая система отопления в частном доме – плюсы и минусы

Такой тип тепловых коммуникаций имеет свои достоинства и недостатки, но положительных сторон у него гораздо больше.

Работает на воде и незамерзайке. Жидкий носитель не сообщается с окружающей средой, поэтому не потеряет своих свойств.
Замкнутая схема подходит для загородных домов и дач, которые отапливаются периодически.
Не требуется постоянный долив

Это важно для теплосистемы, работающей на покупном антифризе.
Расширительный бак можно установить в любом месте, а не только наверху здания. Его, как правило, ставят во вспомогательном помещении, где установлен котел.
Закрытость контуров позволяет минимизировать теплопотери, поэтому топливо расходуется экономно.
В замкнутом контуре легко поддерживать нужный уровень температуры и давления.
После включения котла комнаты быстро нагреваются, поэтому такую конструкцию используют в системе «умный дом».
Благодаря принудительной циркуляции, отопление устойчиво работает даже при небольших конструктивных погрешностях.
Требуются трубы и соединители меньшего диаметра, которые стоят дешевле.
Подходит для строений любой площади и этажности

Нужно только подобрать подходящую конфигурацию и правильно составить проект.

Недостатки ЗСО:

  • Энергозависимость – для работы насоса требуется электричество, поэтому на случай отключений придется приобрести генератор.
  • Необходимость установки расширительного бака заводской конструкции. Приспособить канистру, бачок или другую емкость, как в открытой схеме, не удастся.
  • Требуется контрольная группа – манометр и клапаны для сброса воды и воздуха.

Принцип работы отопления закрытого типа

Как выглядит схема отопления закрытого типа? Основная конструктивная особенность, которая и обуславливает название такой системы – ее герметичность.

Система отопления закрытого типа, схема которой включает элементы, часть из которых используется и в других типах отопления, выглядит так:

  • отопительный котел;
  • воздушный клапан;
  • термостат;
  • отопительные приборы;
  • расширительный бачок;
  • балансировочный клапан;
  • шаровой вентиль;
  • насос и фильтр;
  • манометр;
  • предохранительный клапан.

Но если постоянных перебоев с электричеством нет, закрытые системы отопления частного дома будут работать правильно (прочитайте: “Как сделать отопление в частном доме – советы специалистов”). К тому же, такую систему можно дополнить, например, «теплыми полами», которые позволят увеличить теплоотдачу и сохранение тепла, что, в свою очередь, повысит экономичность такой конструкции.

Циркуляционный насос устанавливается на обратке прямо перед отопительным котлом. Здесь же можно разместить и расширительный бачок. При таком расположении важных для системы элементов можно забыть о необходимости создания постоянного уклона трубопровода и не обращать особого внимания на диаметр труб.

Система отопления закрытого типа защищена от попадания воздуха, но ликвидировать этот процесс невозможно. Например, при доливании жидкости в систему какое-то количество воздуха все же сможет просочиться в трубопровод. Попавший в трубы воздух будет скапливаться в верхней части системы и образовывать воздушные пробки, которые ухудшат работу системы и увеличат риск возникновения неполадок.

Для экономии тепла отопительная система закрытого типа использует термостат, который автоматически включает и отключает насос при изменении температуры воздуха в помещении.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

  • запуск отопления в эксплуатацию (в начале отопительного сезона);
  • повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

  1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
  2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки. В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Однотрубная

Для частной застройки широко применяется однотрубная отопительная система с принудительной циркуляцией. Современные технические решения позволили совместить все преимущества традиционной модели с возможностью контроля и регулировки рабочих параметров.

Преимущества

  • Высокая надежность, длительный срок эксплуатации.
  • Экономичность, отсутствие дополнительных затрат на электроэнергию.
  • Высокая гидравлическая устойчивость.
  • Возможность самостоятельного добавления секций радиаторов без негативного влияния на всю систему (разбалансировки).
  • Возможность скрытой прокладки труб.
  • Сокращение расходов до 40% в сравнении с двухтрубными схемами.

Схема

Для многоэтажных построек схема выглядит следующим образом: вертикальная труба с одной стороны подходит к верхней точке радиатора, а из нижней выходит аналогично. В конструкции присутствует байпас – вертикальная труба, подключенная обоими концами к горизонтальным участкам магистрали.

Схема однотрубной системы

Принцип работы

Теплоноситель принудительно запускается в систему. Наиболее высокие температуры наблюдаются в начале трубопровода, наибольшие потери тепла – на самом отдаленном участке сети, при этом 80% эффективной циркуляции приходится на байпасы, а не на радиаторы.

В старых многоквартирных домах регулировка температуры не осуществлялась. Нерациональность расхода электроэнергии компенсировалась ее низкой стоимостью.

Принцип работы однотрубной системы

Автоматизация системы в домах

Современные однотрубные системы предусматривают установку термостатических клапанов на радиаторных узлах. Диаметры отверстий прохода жидкости и клапана конструктивно выполняются максимально возможными для обеспечения свободного оттока жидкости (даже в случаях загрязненности теплоносителя).

Вид терморегулятора

Регулировка температуры радиаторов выполняется в трех вариантах:

  • с трехходовым клапаном;
  • с проходным клапаном;
  • термостатическим.

При сокращении (добавлении) секций радиаторов и снятии терморегулятора разбалансировка системы не произойдет.

Клапан автоматически закрывается при превышении температуры в комнате выше заданной. При этом теплоноситель будет циркулировать только через байпасы. Общий расход воды не изменяется.

Установка терморегулятора на радиатор

Экономический эффект

При наличии термостатов и перегреве жилых комнат общая циркуляция не уменьшается, происходит лишь перекрывание предохранительных клапанов. Теплоноситель не циркулирует, но присутствует увеличение потерь в трубах, из-за увеличения температуры на обратном цикле. В многоэтажных домах, при которых сооружены тепловые пункты, теплообменник ГВС запитывается от обратных труб системы.

Важно! Для безопасной и эффективной работы однотрубной системы при скрытой прокладке необходимо за трубами закрепить слой тепло- и гидроизоляции
