Замена картриджа в смесителе: подробная инструкция для ремонта в фото и видео

Последовательность работ

Ремонт картриджа смесителя производится несложно, за несколько простых шагов. Самое главное — не торопиться и не прилагать физических усилий к смесителю. В противном случае вы можете легко его поломать. Разберем, как поменять картридж в смесителе в ванной или на кухне, не повредив при этом сантехнический прибор.

Порядок замены картриджа выглядит следующим образом:

1. В доме полностью перекрывается подача воды.

2. Снимается декоративная сине-красная заглушка, находящаяся на рычаге. Приподняв вверх рычаг, ее легко можно обнаружить в передней его части. Заглушка легко снимется с помощью отвертки или ножа.

3. Откручивается или ослабляется винтик, удерживающий рычаг на своем месте. Применяется для этого отвертка маленького диаметра. Если винт представляет собой шестигранник, используется соответствующий шестигранный ключ.

4. Рычаг легко снимается со своего места.

5. Откручивается хромированный декоративный колпачок. Возможно, его будет трудно открутить, если смеситель использовался уже продолжительное время. Используйте WD-40 для сдвига прикипевшего колпачка.

6. Под колпачком можно обнаружить большую гайку, фиксирующую картридж в теле смесителя. Ее нужно открутить разводным ключом, подобрав соответствующий диаметр.

7. После выполнения всех этих манипуляций картридж легко можно будет вытащить из своего гнезда.

8. Место, где стоял картридж, необходимо очистить от следов ржавчины, грязи, попавшего туда мусора. Лучше сделать это при помощи ветоши. Если этого не выполнить, то скопившиеся в смесителе отложения не позволят герметично установить туда новый картридж.

9. Устанавливается новый элемент в посадочное место смесителя. В процессе установки нужно внимательно следить за тем, чтобы выступы на корпусе картриджа точно совпали с имеющимися углублениями в корпусе смесителя. Если это условие не будет соблюдено, смеситель будет протекать.

10. Производится сборка смесителя.

11. Включается подача воды, а затем проверяется герметичность смесителя. Если где-то имеется течь, смеситель снова разбирается, вынимается картридж, выясняется и устраняется причина протечки.

Замена картриджа в смесителе душевой кабины, кухонной мойки или умывальника практически ничем не отличается. Могут различаться лишь модели используемых картриджей. Если же ваш смеситель оборудован терморегулятором, сенсорами или датчиками движения, то такую работу лучше поручить профессионалам, так как конструкция данных приборов достаточно сложна.

Как происходит замена картриджа в смесителе видео продемонстрирует наглядно.

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала

Смесители бывают двух типов:

Смесители бывают двух типов:

1. Однорычажные.
2. Двухвентильные.

Двухвентильныедолгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления

Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»)

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте .

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать .

Устройство и работа однорычажного смесителя

За рубежом удобные и стильные смесители с одним рычагом вместо двух вентилей появились довольно давно – первый патент на подобный прибор был выдан еще в 1954-м году. Автором разработки была компания Delta Faucet.

Главным элементом изобретенного смесителя был шаровый клапан, состоящий из следующих трех компонентов:

• металлический шарик с тремя сходящимися в одной полости отверстиями;
• седло, выполненное из резиновых уплотнителей;
• шток, посредством которого можно менять положение шарика.

Седло было сконструировано таким образом, что входные отверстия шарика при его вращении (для этого нужно было подвигать шток в разные стороны) могли частично или полностью перекрываться.

При этом объемы поступления горячей и холодной воды можно было менять независимо друг от друга.

Таким образом, при отклонении штока вверх-вниз менялся напор, вправо-влево – температура воды. По сравнению с обычным двухвентильным смесителем новый прибор обладал двумя важными преимуществами:

• настройку напора и температуры воды можно было осуществлять одной рукой (и одним движением);
• температуру воды достаточно было отрегулировать всего один раз, а не при каждом пользовании смесителем.

Несколько позже немецкая компания Hansgrohe предложила иную конструкцию однорычажного смесителя, основным рабочим элементом которого был дискообразный картридж, состоящий из двух керамических пластин. Как и в шаровом клапане, в нем имелись три отверстия, и все они были расположены снизу. Смешивание горячей и холодной воды происходит в верхней части картриджа.

Устройство однорычажного смесителя

Двигая рычаг, пользователь в большей или меньшей степени совмещает отверстия с камерой смешивания, меняя, таким образом, объем поступающей жидкости. Для плавного перемещения картриджа применяется силиконовая смазка.

Позднее ассортимент дополнился смесителями с вертикальным рычагом, напоминающим компьютерный джойстик. Их так и называют – джойстиковыми.

Из-за отсутствия торчащей в сторону пластины рычага джойстиковые смесители являются более компактными. Это позволяет реализовать эффектные дизайнерские задумки, например, спрятать смеситель в шкафчике над раковиной.

Керамика очень хорошо переносит трение и не подвержена коррозии, в этом состоит основное преимущество картриджных смесителей. Но они весьма чувствительны к содержащимся в воде твердым примесям. Расстояние между керамическими пластинами чрезвычайно мало и составляет несколько десятых долей миллиметра. При таких условиях даже самая мелкая песчинка может стать причиной скола, который впоследствии начнет пропускать воду.

Устройство и принцип работы сантехнического картриджа

Шаровые смесители песка и ржавчины не боятся, но они сложнее в изготовлении и требуют регулярной (примерно раз в два года) замены резиновых уплотнителей.

Дешевые картриджные смесители от малоизвестных производителей следует покупать с осторожностью, так как они могут преподнести пользователю неприятный сюрприз. Из-за неудачной конструкции и применения низкокачественных материалов такие приборы часто обладают малым углом температурной настройки. Это значит, что с их помощью бывает непросто установить комфортную температуру воды в пределах 35 – 41 градус

Это значит, что с их помощью бывает непросто установить комфортную температуру воды в пределах 35 – 41 градус.

Замена картриджа своими руками

Если требуется заменить картридж в смесителе, то необходимо:

1. подобрать устройство по всем параметрам соответствующее установленному оборудованию;
2. произвести замену.

Как подобрать картридж

Чтобы подобрать картридж кухонного смесителя воды или оборудования, установленного в ванной комнате, туалете и так далее, необходимо учитывать:

1. вид устройства. Современными производителями выпускаются картриджи двух видов:

шаровые – запорным элементом является металлический шар;

Принцип работы шарового картриджа

дисковые – перекрытие воды производится путем вращения дисков;

Принцип работы дискового картриджа

Если установлен однорычажный смеситель, то оборудование оснащено шаровым картриджем. Двухвентильные смесители могут оснащаться как шаровыми, так и дисковыми картриджами.

1. материал изготовления. В большинстве случаев картриджи изготавливают:

• из керамики (рисунок выше). Этот материал отличается длительным сроком эксплуатации (до 3 лет), инертностью к воде и примесям, износостойкостью;
• из металла. Могут применяться нержавеющая сталь, латунь, бронза и иные сплавы. Устройства менее долговечны, так как подвержены негативному воздействию воды. Средний срок использования варьируется от 6 месяцев до 1 года;

Латунный картридж для смесителя

1. габаритные размеры. Картриджи различаются:

• по диаметру;
• по высоте;
• по размерам соединительной втулки.

Основные размеры картриджа

Чтобы правильно подобрать все указанные параметры, рекомендуется:

• изучить сопроводительную техническую документацию к смесителю;
• обратиться к изготовителю смесителя, указав модель сантехнического оборудования;
• разобрать смеситель и подобрать картридж по аналогии.

Как установить новый картридж своими силами

Как поменять картридж своими руками? Перед началом монтажных работ требуется подготовить следующие инструменты:

• отвертку;
• газовый или разводной ключ.

Дополнительно могут потребоваться:

• шестигранный ключ (иногда поставляется вместе со смесителем);
• пассатижи;
• фонарик.

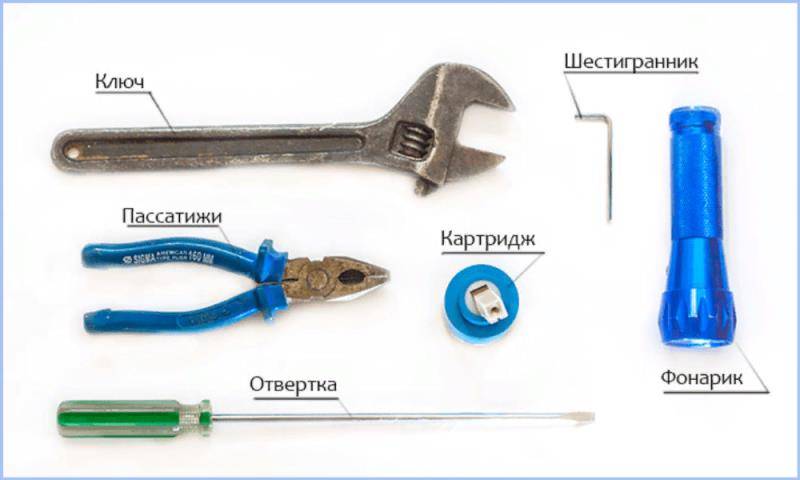

Набор инструментов для замены

Ремонт картриджа посредством замены устройства производится в следующем порядке:

1. перекрытие подачи воды на смеситель. В большинстве помещений установлены отдельные краны, позволяющие отключить водоснабжение в индивидуальном порядке.

Как правило, такие краны располагаются на вводящих трубах до подключения какого-либо сантехнического оборудования, включая счетчики воды. Если индивидуальные краны отсутствуют, то для перекрытия водоснабжения требуется обратиться в ресурсоснабжающую организацию или управляющую компанию;

Краны для индивидуального отключения воды

1. демонтаж картриджа. Как снять картридж со смесителя? Для выполнения работы необходимо:

• удалить декоративную заглушку, расположенную под кранами (рычагами) управления. Как правило, заглушка не закрепляется каким-либо способом, а устанавливается в монтажное отверстие. Для снятия требуется поддеть заглушку любым острым предметом;
• ослабить винт, расположенный под заглушкой. Устройство предназначено для фиксации картриджа. Для ослабления потребуются стандартная отвертка или шестигранный ключ;
• снять рычаг управления и гайку, выполняющую дополнительно декоративную функцию. Гайка картриджа фиксируется на резьбу;
• ослабить путем откручивания и вынуть картридж;

Если открутить картридж руками не получается, то можно использовать разводной ключ и/или жидкость WD 40.

Схема разборки смесителя для замены картриджа

1. удалить грязь, ржавчину и иные отложения из монтажного отверстия;
2. установить новый картридж. Устройство считается установленным корректно, если совмещены все выступы на картридже с пазами в технологическом отверстии;

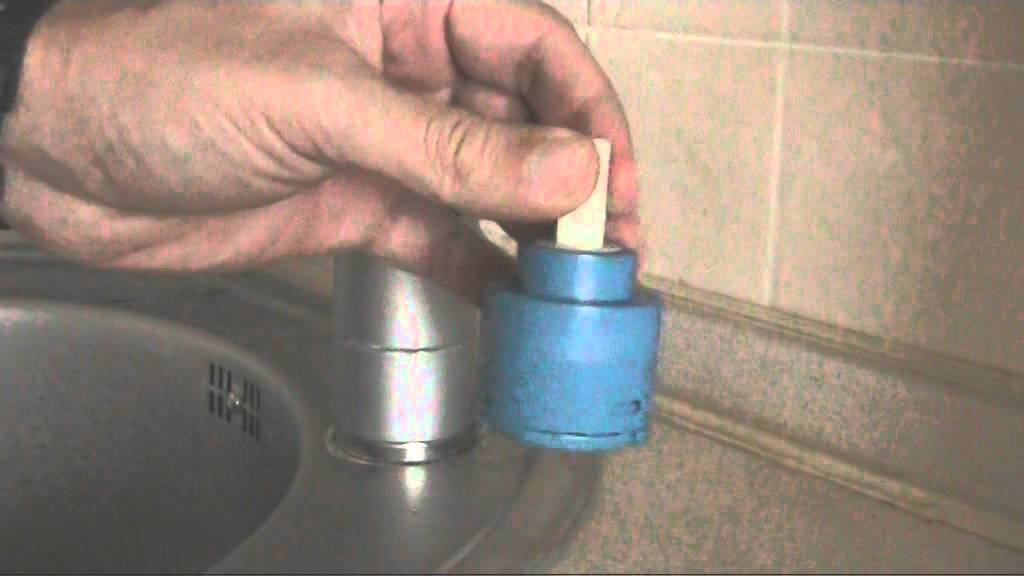

Установка нового картриджа в смеситель

1. сборка смесителя в обратной последовательности.

Подробнее процесс замены своими руками представлен на видео.

После сборки смесителя рекомендуется проверить работоспособность оборудования и наличие/отсутствие протечек во всех соединениях.

Производители

Спрос на хорошие смесители постоянно высокий, поэтому растет и число их производителей.

Конкуренция определила несколько брендов, которые выделяются качеством, надежностью, дизайном, долголетием безотказной работы:

• Hansgrohe – традиционно высокое качество и тонкий стиль из Германии;
• Jacob Delafon – представляет известную французскую утонченность и стандарты качества высокого уровня;
• Ideal Standard – известная фирма с широким выбором разных смесителей;

• Roca – успешный производитель сантехники особого стиля и надежности;
• Teka – современные смесители на разный вкус;
• Vidima – привлекательный дизайн и удобная цена;

• Lemark – популярный бренд из Чехии с многолетней историей;
• ЛКА – гармония цены и качества из России;
• Blanco Daras, Frap, Oras, Am-Pm.

При оборудовании кухонных раковин и душевых кабин наибольшее распространение получили однорычажные смесители. Они просты в монтаже и удобны в применении. Главным функциональным механизмом таких моделей является картридж, ресурс которого ограничен.

Новый картридж вместо изношенного можно поставить своими руками. Мы расскажем, какие этапы включает замена картриджа в смесителе, какие нюансы следует учесть при ремонте кранового оборудования. Наши рекомендации и пошаговые инструкции помогут отлично починить прибор.

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Хоть во многих современных смесителях зачастую уже встроена система фильтрации, монтаж дополнительного барьера для присутствующих в воде крупных элементов никогда не помешает.

Если выполнение нехитрых ремонтных операций не привело к желаемым результатам, придется идти в магазин за новым прибором. С шагами ознакомит представленная нами статья.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Популярные производители

Картридж от Hansgrohe

Для дисковых картриджей очень важно высокое качество. Поэтому бренды постоянно совершенствуют производство смесителей и деталей к ним

Потребители выделяют несколько фирм:

• Hansgrohe – немецкая компания по изготовлению качественных смесителей с утонченным стилем и комплектующих к ним.
• Jacob Delafon – известная французская марка, представляющая изделия высокого стандарта качества.
• Ideal Standard – популярный бренд среди потребителей всего мира, производящий огромный ассортимент кранов.
• Roca – успешная фирма по изготовлению смесителей в особенном стиле и гарантией надежности.
• Teka – название компании по производству современных смесителей, комплектующих и аксессуаров на любой вкус.
• Vidima –продукция от известного производителя, отличается оригинальным привлекательным дизайном и доступной ценой.
• Lemark – популярная чешская марка смесителей среди покупателей российского рынка.
• ЛКА – продукция российского изготовления, сочетающая в себе высокое качество и невысокую стоимость.

Изъятие картриджа из смесителя

Смесители европейского типа могут казаться полностью собранными из металлических элементов, но, посмотрев на некоторые модели поближе можно увидеть, что такое бывает не всегда. Поэтому все работы по демонтажу следует провести с особой аккуратностью. В самом начале нужно осмотреть ручку для подачи воды в передней нижней её части. Здесь должна находиться маленькая пластиковая заглушка с обозначениями холодной и горячей воды. С помощью отвёртки её следует изъять, аккуратно вытягивая наружу. Под ней в отверстии находится винт для удерживания ручки на регулирующем рычаге. С помощью отвёртки немного выкручиваем его и снимаем ручку смесителя. Теперь можно увидеть верхнюю часть картриджа и декоративную заглушку. Её можно изъять, взяв сухую ткань и поворачивая по часовой стрелке выкрутить по специальной резьбе на смесителе. Под ней находится большая металлическая гайка, удерживающая картридж внутри смесителя, создавая давление для более герметичного соединения. Для того чтобы её изъять нужно взять разводной ключ и аккуратно выкрутить, не повредив смеситель.

Вот теперь мы добрались к пришедшему в негодность картриджу. Перед тем как его вытянуть из смесителя, нужно запомнить в каком положении находится рычаг и стороны его поворота при включении и выключении воды. Извлекаем его и переходим к подбору нового картриджа.

Как работает однорычажный смеситель?

Управляет интенсивностью потока воды и регулирует ее температуру встроенные внутри смесителя картридж. Поэтому он и является одним из основных деталей, отвечающих за качественную работу смесителя. Этот элемент представляет собой две небольшие керамические пластины плотно прилегающие одна к одной. Применяемая в этом случае керамика очень устойчива к трению и ей абсолютно не страшна коррозия, чем и объясняется высокая популярность таких картриджей и их высокая цена.

Принцип работы однорычажных смесителей

Нередко, спустя некоторый период эксплуатации смесителя, приходится  замечать подтекание воды снизу или ее неполное перекрывание. Это может означать только одно – данное сантехническое оборудование требует замены или ремонта. И если покупка и установка нового смесителя стоит немалых денег, то замена картриджа не сильно отразится на вашем семейном бюджете, особенно если вы выполните все ремонтные работы самостоятельно.

Наиболее распространенные причины поломки картриджа:

• Низкой качество водопроводной воды.
• Неправильная эксплуатация оборудования.
• Регулярные гидроудары в водопроводной системе.
• Солевые и другие твердые отложения от воздействия жесткой воды.
• Возможное окисление металлов.
• Истекший срок службы оборудования.

Продлить срок службы однорычажного смесителя поможет соблюдение несложных правил его эксплуатации. И если на качество водопроводной воды и на окончания гарантийного срока повлиять не получается, то остальные причины поломки можно предотвратить.

Прежде всего,  покупайте качественную, надежную продукцию у проверенного производителя.

Установка даже самого обычного фильтра заметно очистить воду от нежелательных примесей и смягчит ее. Поступающая на картридж отфильтрованная вода,  не оставит на его керамических пластинах осадок солей и ржавчины.

Не лишним будет напомнить о том, что резкие удары приведет к деформации любых предметов. Это касается и водопроводной фурнитуры – избегайте ронять на нее тяжелые предметы.

Если все же пришла пора заменить внутренний элемент однорычажного смесителя, рассмотрим, как это сделать правильно.

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

• качество поступающей в систему воды, не соответствующее требованиям производителя;
• наличие в воде примесей от окисления металла;
• солевые отложения;
• частые гидроудары;
• нарушение условий эксплуатации смесителя;
• окончание срока эксплуатации;
• низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

• Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
• Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Разновидности картриджей для смесителей

Картриджи бывают разные, на их классификацию влияет ряд факторов, среди которых:

• разновидность сантехнического оборудования;
• материал, который используется для производства картриджа;
• принцип работы.

Ниже поговорим о конкретных разновидностях смесителей, укажем их достоинства и технические характеристики.

Керамический картридж для смесителя

Что касается устройства керамического картриджа для смесителя, то главными деталями в его конструкции выступает пара пластин. Они осуществляют контроль за напором воды и необходимой температурой. Обе пластины плотно прилегают друг к другу.

Керамический картридж для смесителя

Самые популярные модели – Hansgrоhe и Grоhe. Эти картриджи подойдут для кухонных кранов или умывальников в ванной. Такое запорное устройство требует регулярной смазки. Эта потребность обусловлена регулярным трением друг об друга двух пластин. Если кран течет, то отремонтировать картридж вряд ли получится, потребуется замена.

Картридж для смесителя для душевой кабины

Картриджи для смесителей в ванных комнатах принято называть диверторами. Он может использоваться не только на 3 позиции смешивания воды, как это позволяют стандартные детали, а на 4 положения и даже больше. Итоговое количество зависит от суммы подключенных устройств.

Дивертор для смесителя

Для того, чтобы переключить позицию, задействуется латунный стержень. Он может вращаться по траектории 360 градусов вокруг своей оси. Этот угол дает возможность совмещать режимы смешиваний вплоть до шести разных положений рычага

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя это самое распространенное запорное устройство. Вся работа механизма осуществляется за счет рычага, который поворачивается в разные стороны и тем самым влияет на положение запорного устройства в картридже.

Картридж для однорычажного смесителя

Выделяются шаровые и дисковые разновидности однорычажного смесителя. Раньше его было принято применять в кухонных раковинах, однако сейчас их применяют для сантехники в ванных комнатах.

Картридж для шарового смесителя

О картридже для шарового смесителя мы уже говорили выше. Ближе к его основанию находится несколько отверстий, их может быть от 2 до 3.Что касается размеров отверстий, то если их 2, то они не отличаются друг от друга. Если же их 3, то одно из отверстий больше по размерам по сравнению с остальными.

Картридж для шарового смесителя

Смешивание воды осуществляется за счет изменения положения запорного шарика. Он перекрывает сразу несколько отверстий или только одно, влияя на напор воды.

Картридж термостатический для смесителя

Если кран оснащен термостатом, устройством которое позволяет регулировать температуру воды, то используются термостатический картридж. Отличить такой кран можно по наличию шкалы температур.

Картридж термостатический для смесителя

Кран термостатического смесителя находится в одном положении и регулирует температуру и напор воды. Такие смесители часто используются в общественных местах для умывальников.
