Замена электрической проводки в панельном доме своими руками

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Это интересно: Акустический (хлопковый) выключатель — включение и выключение света по хлопку, принцип работы, как сделать своими руками, схема подключения

Схема разводки электропроводки квартиры

  • Категория:
  • 4.5/11

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Как составить схему электропроводки в квартире

Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.

Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:

  • необходимую мощность (для каждого помещения отдельно);
  • запас мощности (для каждой комнаты);
  • мощность бытовых электроприборов.

Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект

Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.

Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.

Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры

Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

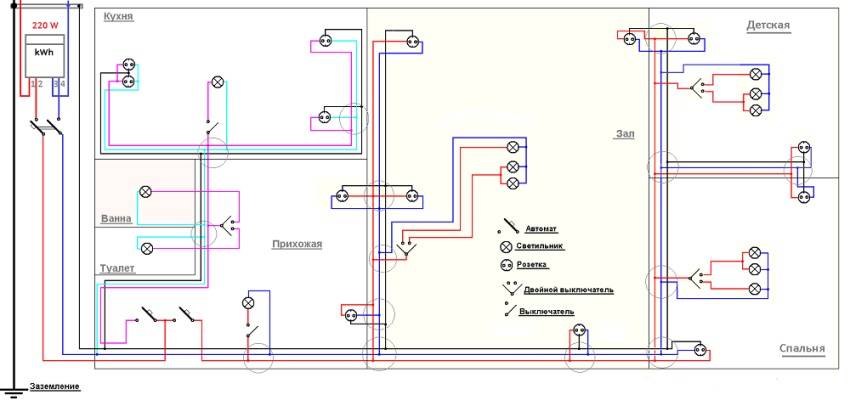

Схема электропроводки в квартире

Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).

Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.

Особенности составления схемы электропроводки

Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности

Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.

Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка

Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.

Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

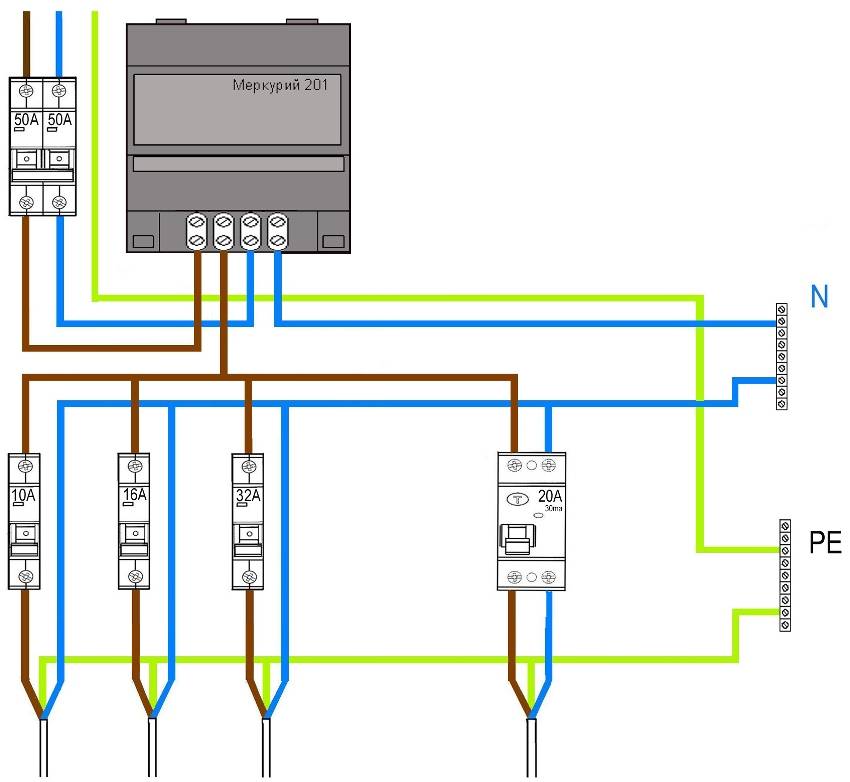

Схема электрического щитка для подводки электричества в ванную

Особенности электропроводки в разных помещениях

Комнаты отличаются условиями, количеством приборов и способом их расстановки. Это необходимо учитывать при монтаже электросети.

Оборудование санузла

В условиях высокой влажности возрастает риск электротравмы.

Это компенсируют следующими мерами:

  1. Силовую часть подключают через УЗО чувствительностью в 10 мА (уставка тока утечки).
  2. Применяют низковольтную систему освещения, питаемую напряжением 12 или 24 В. Подключение к сети осуществляют через понижающий трансформатор. Используют светодиодные (LED) или галогенные лампы.
  3. Выключатель устанавливают снаружи.
  4. Силовую часть подключают к сети через разделительный трансформатор (гальваническая развязка). Обе его катушки имеют одинаковое количество витков. Соответственно, коэффициент трансформации равен 1.
  5. В санузле устанавливают розетки с классом пыле- и влагозащиты не ниже IP44.

Кухонное помещение

В этой части квартиры используют больше всего электроприборов. Поэтому необходимое число розеток в 3 раза превышает показатель для жилых комнат.

Их устанавливают на расстоянии от пола:

  • 20-30 см — для подключения стационарной техники: холодильника, посудомоечной машины, электроплиты, микроволновки;
  • 120 см — для подключения переносных приборов: блендера, миксера, кофеварки, электромясорубки и т.д.;
  • 2 м — для кондиционера, вытяжки, подсветки над разделочным столом (крепят под навесными шкафчиками).

Чтобы не портить дизайн, рекомендуется заменить электроточки среднего яруса на встраиваемые розеточные блоки. Их врезают в столешницу или стенку шкафа. При необходимости включить прибор устройство выдвигают, в остальное время оно спрятано в мебели.

В розеточном блоке имеются клеммы для подключения кабеля. Его сечение подбирают в расчете на электроснабжение нескольких приборов одновременно (4-6 кв. мм в зависимости от числа гнезд).

Коридор и прихожая

Розетку в этой части помещения используют редко, поэтому целесообразно запитать ее шлейфовым (последовательным) способом от ближайшей.

В обоих концах длинного коридора устанавливают проходные выключатели. К одному подсоединяют фазу, к другому — потолочный светильник. Устройства соединены между собой парными контактами. Войдя в коридор, пользователь зажигает свет ближайшим выключателем, а дойдя до второго — гасит.

Она потребляет мало электричества и потому может работать постоянно, выполняя функцию дежурного освещения.

Детская комната

Здесь требуются хорошая освещенность и безопасность. Предписание ПУЭ размещать розетки на высоте 1,8 м, действующее в отношении детских учреждений, в данном случае не подходит. Повзрослевшему молодому человеку будет неудобно ими пользоваться. Правильно применить устройства с крышкой или шторками.

Остальные жилые помещения квартиры

В прочих комнатах специальных требований к расположению электроточек нет. Розетки устанавливают в соответствии с планом размещения приборов: компьютера, телевизора, настольной лампы и т.д. Общее освещение комбинируют с локальным: бра, LED-лентами и др.

В спальне устанавливают лампы у изголовья кровати.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

  1. К небольшой доске прикручивают накладную розетку.
  2. Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
  3. Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

  1. Вскрывают распределительную коробку и электроточки.
  2. Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
  3. Отсоединяют или обкусывают жилы.
  4. Потянув за конец провода с любой стороны, определяют направление его укладки.
  5. Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

  • металлоискатели;
  • чувствительные к электромагнитному полю;
  • комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

  1. Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
  2. Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
  3. Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

  1. Несущих стенах.
  2. Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

  1. Максимально допустимая глубина штроб составляет 10 мм.
  2. Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

  1. Засверливаются в стену коронкой.
  2. Выбивают зубилом получившийся цилиндр.
  3. Косо заглубляют штробу в зоне перехода в отверстие.
  4. Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
  5. Помещают в выемку порцию раствора.
  6. Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
  7. Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

  • сваркой;
  • клеммниками;
  • опрессовочными гильзами;
  • самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

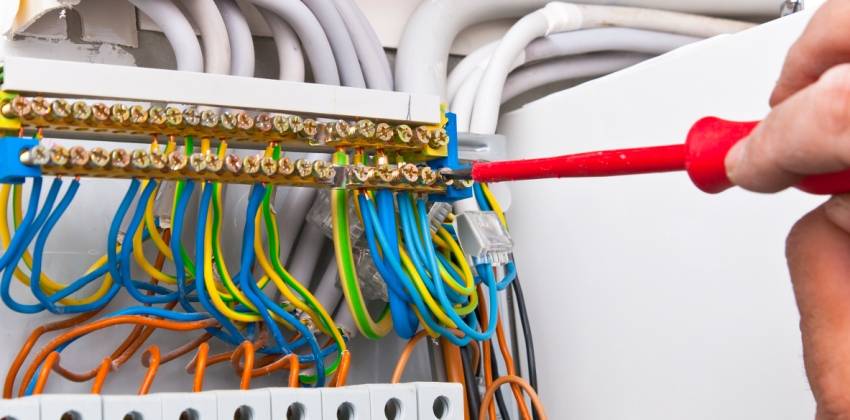

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

  1. Жила в синей изоляции — «ноль».
  2. В желто-зеленой — «заземление».
  3. В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

  1. Изоляции жил кабеля.
  2. Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

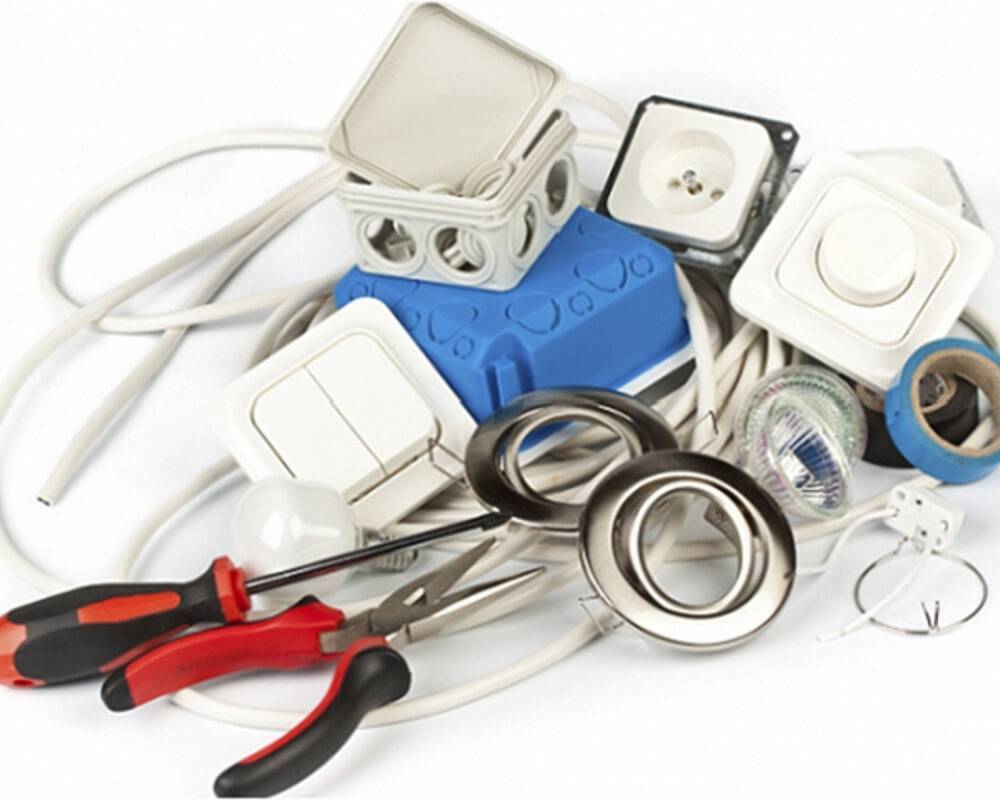

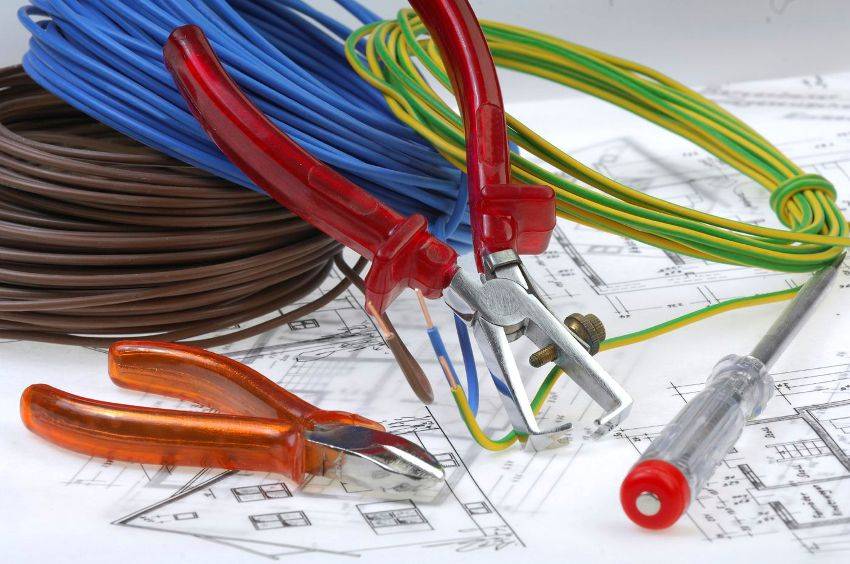

Материалы и инструменты

Для замены электропроводки в квартире своими руками понадобится:

Перфоратор с набором сверл по бетону, буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом 25-30 мм;
Паяльник, не менее 40 Вт;
Болгарка с кругом по камню;
Пассатижи, бокорезы, отвертки;
Фазоуказатель;
Тестер;
Уровень и шнур;
Фонарик;
Монтажный нож;
Шпатель.

Самый точный способ определения необходимого количества проводов – промерить расстояние от щитка до точки подключения, учитывая все углы, выступы и ниши.

Важно: все повороты проводки выполняют только под прямым углом. Полученные значения суммируют, прибавляют еще 15 %.
. Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2

Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения

Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2. Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения.

Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

Подсчитываем и выбираем материалы

Первое, что Вы должны рассчитать – сечение кабеля, который будет идти по воздуху и внутри жилого помещения. Этот этап очень важный, т.к. именно из-за диаметра жил производится замена проводки в частном доме (старая линия, скорее всего с алюминиевыми жилами небольшого сечения). Расчет сечения кабеля по мощности, длине и току несложный, поэтому здесь Вы запросто справитесь без помощи мастера.

Внутри частного дома от распределительных коробок электропроводка будет разделяться на несколько групп различного сечения:

  • для освещения – 1,5 мм2;
  • для розеток – 2,5 мм2;
  • для мощных электроприборов (к примеру, котел) – 4-6 мм2;

Важно! Для подключения мощных электроприборов прокладываем провод, рассчитанный по нагрузке и действующим требованиям, например, для подключения однофазной электроплиты, согласно СП 31.110-2003, необходимо прокладывать кабель с сечением жил не менее 6 кв. мм. В любом случае предварительно рассчитывайте сечение по мощности

В любом случае предварительно рассчитывайте сечение по мощности.

Следует отметить, что разводка провода может осуществляться как открытым способом, так и скрытым. Какой вариант выбрать при замене, решать Вам самому. Однако если постройка кирпичная гораздо больше преимуществ у скрытого электромонтажа, поэтому и технология будет представлена касательного данного способа. Если Вы решили заменить электропроводку в деревянном доме, лучше использовать открытую прокладку кабеля.

Что касается защитной автоматики – УЗО и автоматического выключателя, они выбираются на каждую группу проводов отдельно. На освещение подключают 10-амперный автомат, на розетки – 16А,  на мощные бытовые приборы подключаются к автоматическому выключателю, который соответствует току потребляемому приборами. Как перевести мощность в силу тока и обратно мы описывали в статье: https://samelectrik.ru/kak-perevesti-ampery-v-kilovatty-i-obratno.html.

Все линии защищаются групповыми УЗО, их ток можно рассчитать, но в большинстве случаев пользуются негласным правилом —  дифференциальный ток (он же ток срабатывания или ток утечки) групповых УЗО:

  • для ванной комнаты – 10-30 мА;
  • для других комнат – 30 мА (согласно ПУЭ 7.1.79);
  • на ввод 100-300 мА (согласно ПУЭ 7.1.84).

Номинальный ток  УЗО должен быть равным или на один шаг больше чем у автоматических выключателей, которые защищают эту цепь. Это значит, что если автомат стоит на 16А, то УЗО должно быть на 16 или 25А. Расчёт тока утечки УЗО для отдельных приборов и утечки сети проводят согласно ПУЭ 7.1.83.

Розетки и выключатели рекомендуется использовать качественные, чтобы они также могли выдержать токовые нагрузки (на корпусе указана маркировка в амперах). Для открытой проводки в доме необходимо дополнительно приобрести гофру, кабельные каналы либо электротехнические плинтуса, в зависимости от того, что Вы выберите в своем случае. После выбора всех комплектующих можно подсчитывать их количество и идти за покупками.

Требования для правильного проведения электропроводки

Замена электропроводки в квартире включает следующие требования:

  • расположение счетчиков, розеток и выключателей должно быть в легкой доступности примерно на высоте 75-150 сантиметров от пола, высота варьируется в зависимости от того, кто чаще пользуется данным устройством: дети или взрослые;
  • розетки размещают на расстоянии от 60 до 90 сантиметров от пола;
  • розетки и выключатели должны находиться от газовых и водопроводных труб на удалении 50 сантиметров;
  • для правильного расчета количества розеток необходимо учитывать, что на 6 квадратных метров нужна 1 розетка;
  • на кухне розетки высчитываются относительно установленных приборов и их мощности;
  • в ванной комнате и туалете розетки устанавливать запрещается, в этих случаях рекомендуется монтаж разделительного трансформатора вне зоны;
  • провода следует располагать горизонтально или вертикально полу. При горизонтальном размещении расстояние между проводами не должно быть меньше 10 сантиметров, нельзя допускать перекручивания проводов. Вертикальное размещение проводов предусматривает обеспечение промежутков от оконных и дверных проемов не менее 10 сантиметров;
  • кабельные провода располагаются на расстоянии 40 сантиметров от газовой трубы;
  • соединение алюминиевого и медного проводов запрещено.

Разводку проводов необходимо выполнять в специальных коробах, а оголенные концы следует изолировать с помощью изолирующих материалов.

Недостатки частичной замены электрической проводки

При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.

Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.

К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.

Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.

Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.

В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.

Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.

Таким образом, к минусам частичной замены электрической проводки можно отнести:

  • увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
  • увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
  • повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.

Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.

Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.

Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.

Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.

Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.

После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.

Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.

Электрическая проводка скрытого типа

Скрытый тип проводки предполагает прокладку кабеля в штробы. Штробы – это заранее подготовленные отверстия (каналы) в поверхности стены. Не знаете, как штробить стены? Это довольно трудоемкий и грязный процесс, для которого требуется специальное оборудование – штроборез или перфоратор с алмазной насадкой.

В некоторых случаях кабельную проводку укладывают по полу, но для этого необходимо снять напольное покрытие.

Глубина каналов для проводов определяется слоем штукатурки, следует учитывать, что он должен быть около 10 мм. Отверстия для коробов распределения и розеток специальной насадкой-коронкой. Если существует возможность укладки кабеля в пустотах перекрытий плит из бетона, то можно обойтись без штробления.

Распределение проводов с определенным сечением выполняется в соответствии с заранее подготовленной схемой. Чтобы было сподручнее, провода предварительно разрезаются на «удобные» части и укладываются.

В распределительных коробках производится соединение проводов при помощи изолирующих элементов. Далее, выполняется монтаж выключателей и розеток.

На следующем этапе необходимо протестировать работоспособность установленной системы электроснабжения. Если все ответвления функционируют, то необходимо пригласить электрика для подключения системы от силового щита. После подтверждения работоспособности электрической проводки можно к заделыванию стен штукатуркой и внешней отделке.

С чего начать разводку электрики в квартире

Работы по монтажу электропроводки в квартире или другом жилом помещении всегда должны начинаться одинаково – с составления плана разводки электрики. И вот почему. Допустим, сделали вы ремонт, не особо задумываясь по поводу конечного результата. Как захотелось, так и делали.

Расставили мебель по местам, расположили бытовую электронику. И что же у нас получилось? Катастрофа! Все розетки оказались в «холодном резерве»: одну загородил шкаф, другую диван, третью комод, а четвертую тумбочка. Даже для подключения телевизора и любимой стереосистемы как по закону подлости не оказалось розеток в радиусе 3-4 метров.

И вот здесь начинается очень веселая и увлекательная игра под названием «Раскидай по всей квартире удлинители и пилоты». Спрашивается: зачем вы делали новую электропроводку, чтобы потом ходить и спотыкаться об удлинители? Представьте, сколько денег и нервов может быть потрачено зря.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

  • Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
  • Повороты провода производятся исключительно под углом 90 градусов;
  • Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
  • По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
  • Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.
  • В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

  • Дрель с коронкой.
  • Болгарка с диском по бетону.
  • Тестер проверки электроприборов.
  • Отвертка индикатор.
  • Плоскогубцы и кусачки.
  • Переноска.
  • Стриппер для снятия изоляции или, в крайнем случае, нож.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
