Обустройство поверхностного дренажа
Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.
В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.
Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.
Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.
Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.

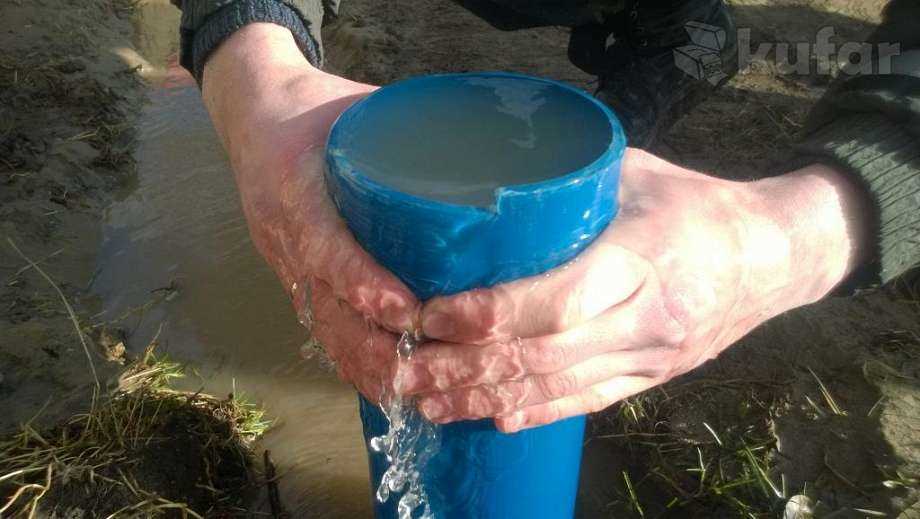

Обзор сезонности для бурения скважины — плюсы и минусы
От выбора той или иной методики зависит скорость бурения, а также затраты времени и сил на достижение водоносного слоя. На скорость бурения непосредственное влияние оказывают и сезонные природные условия — температура окружающего воздуха, интенсивность осадков. Разберём, когда лучше пробурить водоносную скважину, и какие факторы влияют на выбор времени для осуществления буровых работ.
Весна
Бурение в весенний период имеет ряд значительных минусов, затрудняющих его проведение. Во время интенсивного таяния снегов уровень подпочвенных вод подымается, а это затрудняет определение глубины залегания стойкого водоносного пласта.
Велика вероятность, что пробуренная скважина или выкопанный колодец будут сначала показывать отличный суточный дебит, обеспечивающий все потребности домохозяйства. Однако, с наступлением засушливого периода высота грунтовых вод понизится, и источник поступления иссякнет.
Также перенасыщенный влагой верхний слой грунта приобретает жидкую консистенцию, создавая эффект плывуна. Разжиженный грунт заполняет выкопанную колодезную шахту или пробуренную скважину.
Для защиты от него придётся применять дополнительные меры, замедляющие скорость бурения и делающие процесс более дорогим и трудоёмким. Поэтому, весной лучше бурить скважину на дачном участке или загородной придомовой территории после схода снегов и полного высыхания почвы — ориентировочно в мае.
Лето
Гораздо выгоднее заниматься буровыми работами летними месяцами, в тёплую и сухую погоду. Летние буровые работы имеют целый ряд преимуществ:
- Плюсовая температура уже сама по себе делает работу на свежем воздухе более комфортной, повышая производительность труда.
- Летом уровень грунтовых вод самый низкий. Соответственно, пробуренная водоносная скважина будет устойчиво функционировать и в последующие времена года.
- Сухой грунт не оплывает в ствол скважины, упрощая проходку.
Всё это позволяет устроить автономный водоносный источник с минимальными финансовыми издержками и затратами сил и времени.
Осень
Ранней осенью, в сентябре, природные условия практически не отличаются от летних. На дворе стоит сухая, тёплая погода, что благоприятствует любым земляным работам — как копке колодезной шахты, так и пробивке водной скважины.
Проводить буровые работы в это время следует оперативно, до начала дождей. В сезон осенних дождей и наступления распутицы могут возникнуть проблемы, аналогичные весенним — жидкий грунт и высокий уровень подпочвенных вод. Для упрощения задачи, следует заглубить скважину ниже уровня промерзания грунта, на 1,5-2м, и оставить до зимы. Поздней осенью, с наступлением устойчивых холодов, особенности произведения буровых работ во многом сходны с зимними.
Зима
Современная механизированная буровая техника способна работать и в сильные морозы, вплоть до 20-25оС. Замёрзший грунт не является проблемой для машин, созданных для пробивки скальных пород. Но вот промывка скважины при низких температурах может быть затруднена из-за замерзания бурового раствора и обледенения мотопомпы. Да и сама работа на улице зимой не очень комфортна.
Но зимнее бурение имеет также ряд неоспоримых преимуществ:
- Низкий уровень почвенных вод, равный летнему.
- Застывший грунт не оплывает и не осыпается в ствол скважины.
- Отсутствие дождей, способных задерживать процедуру бурения. Снегопады на состояние грунта никакого влияния не оказывают.
- Если домовладелец решил пробуриться не самостоятельно, а наняв специалистов-буровиков, зимой можно рассчитывать на существенные скидки из-за низкого рыночного спроса.
Стоимость установки систем дренажа под ключ
Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.
Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:
При соединении труб к смотровому колодцу, важно убедиться в герметичности стыков Источник saratov.tiu.ru
Цена на обустройство дренажа складывается и зависит от следующих условий:
- Площадь участка (расчет стоимости зависит от протяженности каналов);
- Комплекс необходимыхработ ;
- Угол уклона (высота между верхней и нижней точками траншеи);
- Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
- Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).
Глубинный дренаж
Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:
- пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
- дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).
Фирмы и компании по дренажу
Для того чтобы сделать качественный и правильный дренаж, необходимо не просто вырыть траншею и уложить в неё трубы, но и соблюсти все нормативы по расчёту уклонов, подбору нужных материалов и монтажу системы.
Работающий дренаж напрямую зависит от следующих деталей его организации:
- Расчёты – Перед укладкой дренажа опытная фирма всегда производит нужные расчеты касательно уклонов системы, её пропускной способности и возможности устройства сброса дренажных вод самотёком. Правильность некоторых расчётов, например расчёт уклона, требует наличие специального оборудования (нивелира), который всегда имеется у опытной фирмы занимающееся дренажами;
- Подбор материалов – Необходимо тщательно подойти к подбору всех элементов.
- Выполнение работ – Именно у профессиональной фирмы есть все необходимые инструменты и квалифицированные специалисты для качественного выполнения поставленных задач.
Как правило именно опытная компания по дренажу способна выполнить все работы качественно, в срок и дать на эти работы гарантию прописанную в договоре. При обращении к различным мастерам из досок объявления, Заказчик рискует не только потерять оплаченные деньги но и полностью переделывать выполненную и оплаченную работу, в результате заплатив в 2-3 раза больше чем фирме.
Составляющие элементы конструкции
Дренаж состоит из следующих основных элементов:
- дренажного колодца;
- водосборника;
- лотков;
- пескоуловителей;
- приямков;
- каналов;
- перфорированных труб.
Перенасыщенный водой грунт отдает часть влаги фундаменту. С наступлением холодов вода способствует ухудшению структуры материала, что приводит к образованию трещин. Это приводит к ослаблению несущих характеристик основания здания, его перекосу или полному разрушению. Поэтому за состоянием грунта нужно следить.
С целью отвода воды на участке обустраивают специальные устройства и ливневки. Нужно ли это делать, каждый определяет самостоятельно. Если на поверхности долго не высыхают лужи после дождя, то грунт глинистый или тяжелый. Могут в непосредственной близости к поверхности находиться грунтовые воды. Тогда систему необходимо делать в обязательном порядке.
Особенности закрытой дренажной канавы
Водоотводную канаву закрытого типа сделать будет несколько сложнее, к тому же она будет глубже, в нее потребуется уложить слой дренажа и перфорированную трубу, а затем засыпать все грунтом. В этом случае также необходимо соблюдать уклон дрен и обеспечить наличие накопительного резервуара.
Перед тем, как определиться с глубиной закрытой системы, необходимо изучить особенности грунта, степени влажности и прочих параметров. Желательно, чтобы дренажом канавы закрытого типа занимались специалисты, в этом случае она будет обеспечивать эффективный водоток. Аккуратно выполненная конструкция не будет привлекать взгляд посторонних глаз, ее также можно стильно задекорировать.
Материалы и оборудование, необходимые для установки дренажа
Для устройства дренажной системы своими руками потребуются следующие материалы и оборудование.
- Гравий или щебенка с размером фракции 15…40 мм.
- Чистый (речной) крупнозернистый песок, не содержащий глины.
- Перфорированные дренажные трубы (полиэтиленовые или полихлорвиниловые) диаметром 60…110 мм.
- Ревизионные и накопительные пластиковые колодцы. Первые служат для осмотра и обслуживания дренажной системы. Накопительные колодцы (коллекторы) используются в том случае, если на местности, граничащей с осушаемым участком, отсутствуют низины и водоемы, куда можно было бы сбрасывать воду в непрерывном режиме.
- Водяной насос. Служит для откачки воды из накопительного колодца и отвода ее за пределы участка. Если сбросить воду поблизости от участка по каким-либо причинам невозможно, заказывают ассенизационную машину, которая откачает воду из колодца и сольет ее в любом подходящем месте.
- Геотекстиль ‒ полимерная ткань, выполняющая функцию фильтра между грунтом и содержимым дренажной траншеи.
Когда необходим дренаж?
Дренажную систему рекомендуется устанавливать, если почва на участке постоянно или длительное время находится в переувлажненном состоянии. Такое может быть в следующих случаях.
- Участок расположен в низком месте, где грунтовые воды располагаются близко к поверхности земли. Считается, что дренаж не нужен, если расстояние от зеркала грунтовых вод до поверхности почвы составляет не менее 3 м.
- Климатическая зона, в которой находится земельное владение, изобилует дождями.
- Участок расположен на склоне, и на него во время дождя стекает вода с вышерасположенного рельефа.
- Осушаемая территория расположена на ровном месте, и рядом нет низменностей, куда избыток воды мог бы стекать самопроизвольно.
Свойства грунта тоже могут быть показанием к устройству дренажа. Как правило, в осушении нуждаются средние и тяжелые суглинистые почвы, плохо пропускающие воду.
Правила и нюансы проектирования
На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.
Важно расположение грунтовых вод
Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.
Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.
#1: Глубина и размеры магистрали
Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.
Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.
Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).
Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

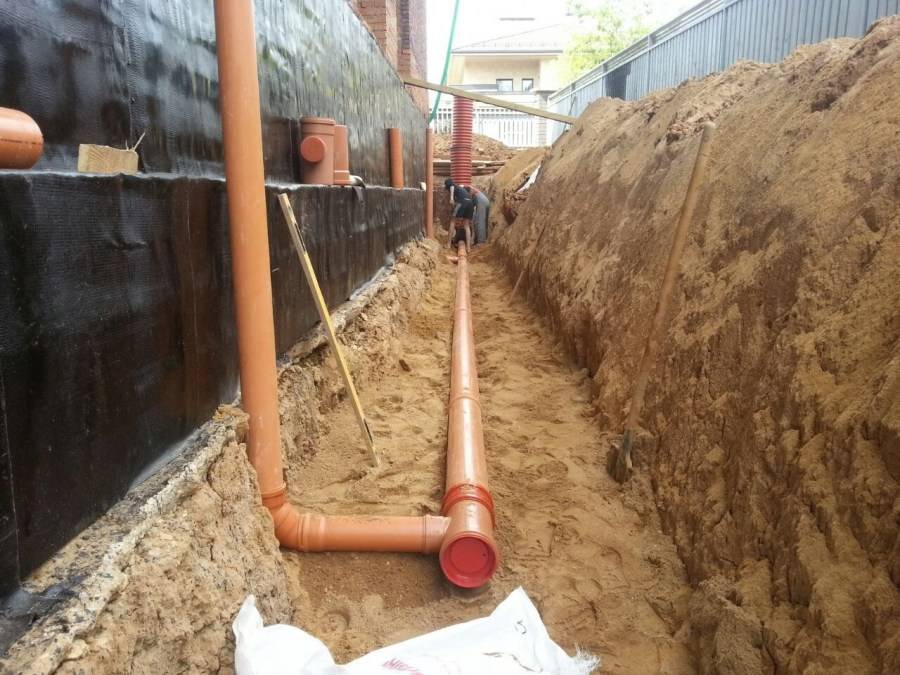

Пристенный дренаж
Располагают на расстоянии не менее полутора метров от фундамента и метра от отмостки, глубже фундамента, глубже уровня промерзания грунта. Канава копается на глубину, большую расчетной глубины на 30 см – для подсыпки.
Выполняют подсыпку – 100-150 мм песка, проливают водой, затем 150-200 мм щебня, укладывают геотекстиль, затем укладывают и соединяют трубы, заворачивают трубы в геотекстиль, засыпают щебнем, затем песком. Укладку труб выполняют от колодца.
Уклон выполняют от 2 до 10 мм на погонный метр (согласно СНИП 2.04.03). На каждом втором повороте труб или через 50 м устанавливают колодец.
Когда лучше всего монтировать дренаж
Наиболее подходящим временем для установки систем, предназначенных для отвода осадков от дома, считается летний период, начиная с 15 чисел июля и заканчивая серединой августа. Выбор этого времени объясняется предельно просто: в связи с пиком летней жары, приходящемуся на обозначенный отрезок, происходит снижение уровня залегания подземных вод.
Хотя расслабляться в данном случае не следует, так как форс-мажорные обстоятельства никто исключить не может. Поэтому стоит позаботиться о наличии насоса, с помощью которого можно оперативно откачать атмосферные осадки. Все-таки копка траншей приближает вас к подземным водам, но никак не удаляет. Не хотелось бы, чтобы довольно трудоемкий процесс по установке инженерно-технического сооружения пришлось повторять заново, так как вода в траншеях может наделать бед.
Принципы монтажа подземных дренажных систем

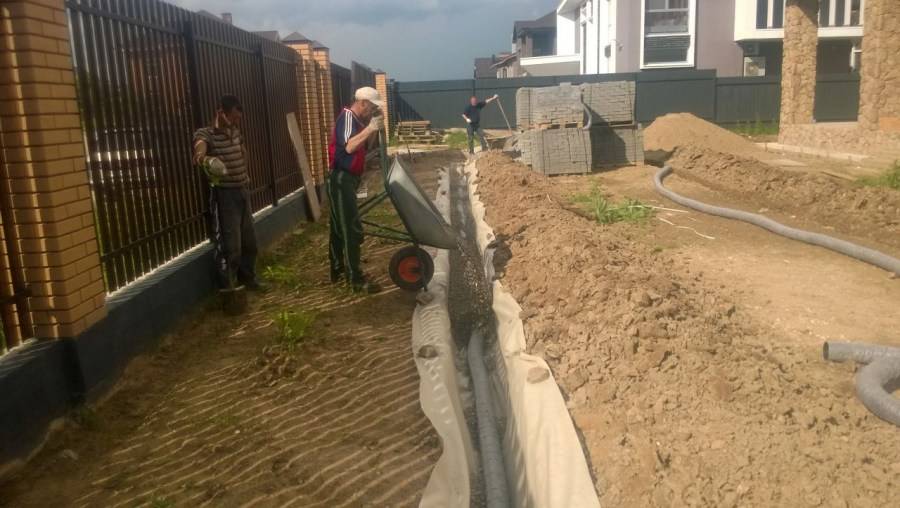

Дренажная система подземного типа изготавливается следующим образом: ⊕ укладка дренирующих труб; ⊕ установка смотровых колодцев для инспекции состояния системы; ⊕ монтаж резервных сливных колодцев; ⊕ обустройство центрального сливного резервуара дренажного или накопительного типа.
Создание такой дренажной системы требует материальных затрат и основательных земляных работ с предварительным расчетом и проектированием трубопроводной схемы. Кроме разводки трубопровода необходимо просчитать места расположения колодцев и величину направленного уклона труб для точного и эффективного слива дренажных стоков.
Как правило, подземные дренажные системы монтируют замкнутым кольцом вокруг здания, ограничивая подступы воды к фундаменту. Располагают кольцо вплотную к стенам дома, либо на удалении от полутора до трех метров. Отсюда их названия — кольцевая и пристенная системы дренажного водоотведения.
Выполняя монтаж пристенной дренажной системы, можно дополнительно провести гидроизоляционные работы с фундаментом. Такая мера надежно обезопасит цоколь от проникновения воды внутрь. Еще одним достоинством глубинной дренажной системы является удобство — трубы расположены под землей и никак не мешают эксплуатации ландшафта.
Виды дренажных систем
Есть два основных вида дренажных систем: открытые или поверхностные и закрытые или глубинные.

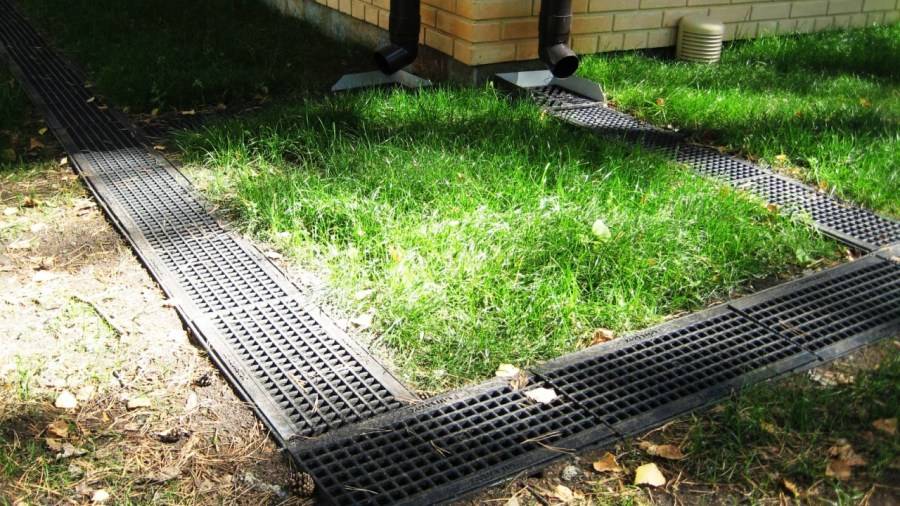

Первые представляют собой открытые канавы глубиной до 70 см, шириной около полуметра. Их стенки должны иметь уклон 25°…35°. Канавы отводят воду в общий сточный канал, который устраивается обычно таким образом, чтобы принимать воду с нескольких участков. Установку открытой дренажной системы на участке целесообразно проводить для отвода воды, образовавшейся от таяния снега или выпадения осадков.
Такая система проста в устройстве и малозатратна, но сокращает полезную площадь участка, требует периодической очистки и не способна эффективно отводить воду, находящуюся более глубоко в почве. А иногда бывает и просто неудобна.
Закрытый дренаж
Глубинный дренаж – это система, которая обеспечивает самое качественное осушение. Ее устройство требует значительных финансовых трат и времени, зато она может работать десятилетиями, не требуя обременительного обслуживания и не занимая полезной площади.
Закрытый дренаж представляет собой разветвленную сеть подземных водоотводных каналов в виде траншей с проложенными в них дренажными трубами и установленными в местах изгиба ревизионными колодцами.
Работает она следующим образом. Благодаря наличию свободного места в траншее (промежутки между камешками гравия, внутреннее пространство дренажной трубы) вода из почвы, находящаяся хоть и под небольшим, но все же давлением, проникает в дрен и стекает по нему в пониженный рельеф местности или накопительный колодец, установленный в самом низком месте.
Траншеи засыпаются сверху землей и укрываются дерном, так что об их наличии говорят лишь выступающие части ревизионных колодцев.
Другие типы дренажа
Кроме вышеописанных есть и другие виды дренажа, помогающие содержать участок и фундамент дома в сухом состоянии. Это ливневые (линейные и/или точечные), пристенные, кольцевые системы, вертикальный дренаж и пр. В идеальном случае все или часть этих систем работают совместно, выполняя общую работу по осушению участка.
Назначение дренажной системы и принцип работы
Для чего нужна такая система в огороде?
Прежде всего, стоит отметить, что наличие дренажной системы на участке сильно улучшает условия проживания на участке. Ведь он удаляет лишнюю воду с поверхности и глубины грунта.
В том случае, когда дренажная система необходима на участке, но отсутствует, может возникнуть подвижка почвы или, с промерзанием, могут появиться силы морозного пучения.
Это может привезти либо к тому, что все архитектурные сооружения на участке «поплывут», либо произойдет их «выдавливание» из грунта.
Помимо отведения воды с поверхности грунта, дренажная система призвана удалять воду с цокольных этажей и подвалов. Ведь не смотря на эффективность изоляции от влаги, излишки воды все равно могут просочиться сквозь строительные конструкции.
Дренаж предотвращает «выдавливание» очистительных сооружений при высоком уровне грунтовых вод и переувлажнение почвы. Ведь грунт с избытком воды может спровоцировать гниение корневой системы растений.
Также дренаж предотвращает вымывание плодородного слоя почвы и размывание грунта, направляя потоки воды.
Как устроена?
Трубы для дренажной системы бывают двух типов – для сбора влаги и для ее отвода. Элементы для сбора оснащены перфорацией, а в самой трубе созданы отверстия, с помощью которых вода попадает внутрь магистрали. Такие системы устанавливают под углом вокруг или по всей площади дренируемого участка, вблизи зданий, так как чрезмерная влага разрушает фундамент архитектурного строения, провоцирует появление плесени, грибков.
В изделиях для отведения влаги нет перфорационных отверстий, так как у них другой принцип работы. Прежде всего, они нужны для опустошения дренажных накопителей. Из них вода уходит в специально оборудованные канавы, колодцы. Как особенность таких систем можно отметить, что они заглубляются в грунт более чем на метр.
Какие материалы потребуются для устройства дренажа?
Еще каких-то тридцать лет назад для прокладки дренажа использовались асбестоцементные или же керамические трубы. Перед тем как уложить их в канаву, в них просверливались многочисленные отверстия для проникновения воды.
Это было трудоемкой операцией, да к тому же, сделанные отверстия довольно часто забивались, что сильно снижало продолжительность службы системы.
Сегодня для устройства дренажа или устройства автономной канализации своими руками используют более подходящие и удобные в эксплуатации материалы. Это гофрированные трубы из пластика, ПВХ или полиэтилена, которые уже имеют необходимую перфорацию.
Благодаря такой конструкции, нагрузка насыпанного сверху грунта распределяется по трубе равномерно, что приводит к увеличению срока службы труб.
Устройство дренажной системы
Итак, из чего состоит система дренажа? Ее принципиальное устройство приведено на рисунке ниже. Таким образом, дренаж представляет собой систему специальных перфорированных труб, уложенных по периметру (или вдоль защищаемой стены) здания.
Принципиальное устройство дренажной системы
В местах угловых соединений они связаны смотровыми (инспекционными) колодцами. Собираемая дренами вода скапливается в водоприемном колодце и далее отводится с территории участка, поступая в сеть ливневой канализации или дренажный канал.
До недавних пор в дренажных системах использовались асбестоцементные и керамические трубы. Они изготавливались без отверстий, поэтому перед укладкой в таких трубах делались пропилы. Без использования защитных материалов эти отверстия очень скоро засорялись, и дренажная система оказывалась малоэффективной.
С развитием новых технологий на смену асбестоцементным и керамическим трубам пришли более технологичные пластиковые дренажные трубы. Они уже в процессе производства имеют перфорацию, которая находится в углублениях гофр. Кроме того, такие трубы снабжены ребрами жесткости.
Пластиковая перфорированная дренажная труба
Дренажные пластиковые трубы могут быть длиной от 50 до 250 м. В зависимости от типа грунта и прогнозируемого объема воды могут использоваться трубы разных диаметров, хотя наиболее ходовыми являются трубы диаметром 100 мм. Пластиковые трубы отличаются легкостью, поэтому их просто не только укладывать, но и транспортировать. Разрезать их можно обычной ножовкой или даже ножом.
Некоторые производители сразу оборачивают свои трубы слоем фильтрующего материала — нетканого волокна (геотекстиля), максимально упрощая и облегчая труд строителей. Использование геотекстиля защищает отверстия труб от заиливания и увеличивает тем самым срок эксплуатации систем дренажа. Кстати, для полимерных дренажных труб он составляет 50 лет.
Следует отметить, что кроме геотекстиля в качестве фильтрующего материала применяется кокосовое волокно. И если геотекстиль обычно используют при устройстве дренажных систем на песчаных, супесчаных и торфяных почвах (с подсыпкой из щебня вокруг трубы), то трубы с фильтром из кокосового волокна получили большее применение на суглинках и глинах. На глинистых грунтах как вариант допустимо использование дренажной трубы без фильтра, но с подсыпкой из щебня с толщиной слоя не менее 20 см. Вместе с тем, стоимость одной и той же трубы с геотекстилем почти вдвое меньше, чем цена трубы с фильтром из кокосового волокна.
Дренажные трубы производят многие компании, в частности, UPONOR (Финляндия), REHAU (Германия), WAVIN (Дания), «РУСТЕХПЛАСТ» (Россия).
Причины проведения дренажных работ на участке

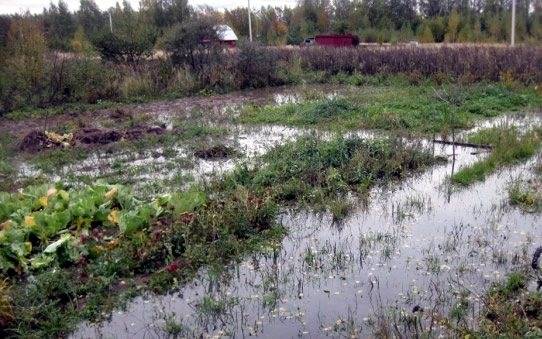

Избыточная влажность на территории может возникнуть из-за сильных дождей, большого количества талой воды. Достаточно визуального осмотра, чтобы понять, в каком состоянии территория.
Дренаж важно проводить перед строительством сооружения, посадкой деревьев. Даже отлично выполненная гидроизоляция не гарантирует защиту от попадания через конструкцию здания лишней влаги
До монтажа дренажной системы важно собрать полную информацию об участке: характеристика грунта, рельефа. Проводить дренаж места с высоким уровнем грунтовых вод, нужно, чтобы избежать:
- появления неприятного запаха влажности;
- образования плесени, мха;
- увеличения лягушек в саду, сорняков (осот);
- гибели плодовых деревьев;
- появления небольших трещин, повреждений на цоколе.
Проводка дренажа выполняется, если на глубине от одного метра обнаружены грунтовые воды. Нужно знать, осушение проводится по всему участку, а не вокруг отдельных построек. Система водоотведения нужна там, где располагаются хозяйственные объекты, выращиваются плодовые или декоративные растения.
Элементы дренажной конструкции
Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.
Основным элементом дренажной системы является перфорированная труба — дрена. Грунтовая вода проникает внутрь системы через отверстия в трубе, по пути проходят фильтрацию через нетканые материалы и гравийЧерез каждые 25 м прямой трассы дренажа и на поворотах систему снабжают смотровыми колодцами. Протяженные и разветвленные дренажные сооружения оснащаются прочистками для удаления пробок из трубопроводаБлагодаря многослойной структуре дренажных систем попадающая в них вода проходит несколько ступеней очистки, в результате может сбрасываться в грунт, на рельеф или в сточный водоем без дополнительной очисткиУстановленные на трассе смотровые и поворотные колодцы позволяют своевременно выявлять проблемы, возникающие в системе, и устранять их наиболее простым и доступным способомСобранную системой грунтовую воду отводят за пределы участка и сбрасывают там, где она не сможет нарушить водный баланс окружающей средыЕсли нет возможности сливать воду за пределами участка, ее отводят в общественную канализационную систему или на поля фильтрации. Для перенаправления воды к объектам разгрузки на участке строят коллекторный колодец, обычно общий для ливневки и дренажаСобранная дренажной системой вода может сбрасываться в нижележащие слои грунта, если они обладают высокими фильтрационными качествами (пески, гравийные и щебенистые отложения). Для повышения скорости впитывания воды в супесчаный грунт колодец собирают из колец с перфорациейУкладка ливневки и дренажной системы может производиться в одну траншею, но следует помнить, что это разные системы, решающие разные задачиВодоприемный компонент дренажной системыУстройства для контроля и прочистки системыМногослойная фильтрующая схемаСмотровой колодец подземных коммуникацийСборс собранной грунтовой воды в канавуКоллекторный колодец для ливневки и дренажаСооружение поглощающего колодцаТраншея для дренажа и ливневой канализации
Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.
Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

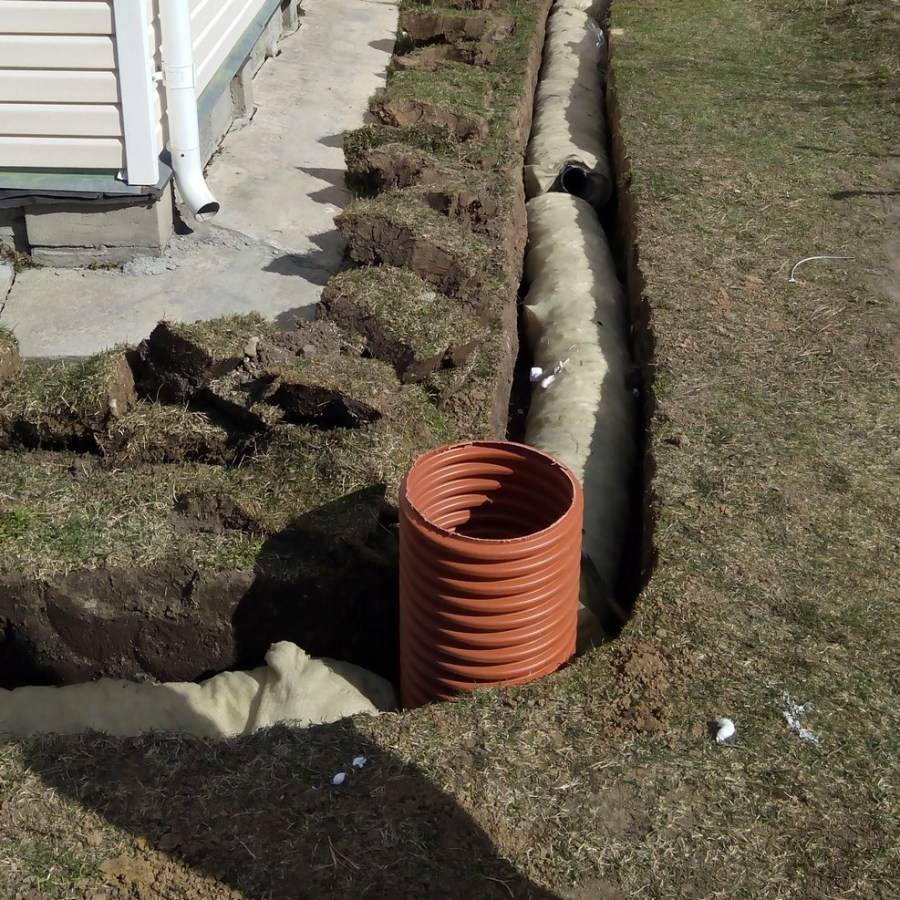

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

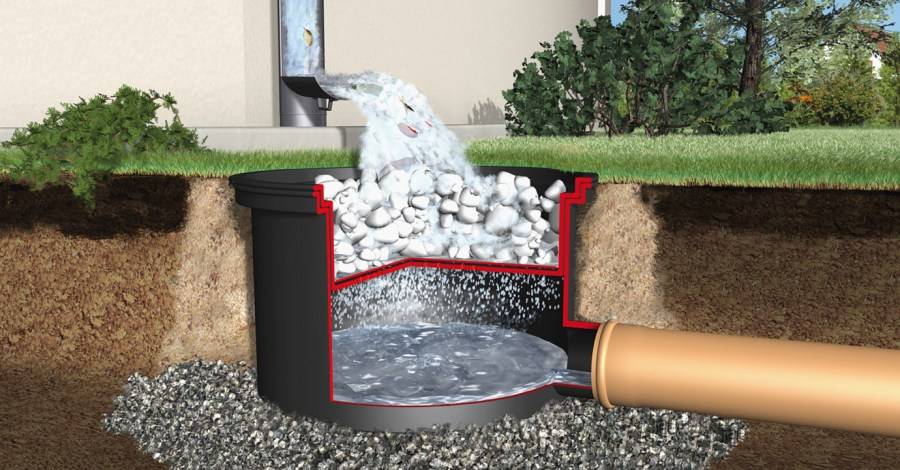

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую нередко используют для полива или хозяйственных нужд.
Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).
Какие материалы лучше использовать для закрытой конструкции?
В комплект для установки дренажа входят:
- трубы;
- лотки;
- фильтры;
- тройники;
- решетки;
- соединительные муфты;
- колодцы;
- крестовины.
А чтобы система не засорялась, дрены оборачивают геотекстилем, который представляет собой полотно тонких синтетических волокон, не позволяющее илу или грунту попадать внутрь труб.
Наиболее востребованные дренажные трубы и лотки из пластика. Они:
- отличаются простотой монтажа и очищения;
- мало весят;
- удобны при транспортировке;
- устойчивы к воздействию окружающей среды.

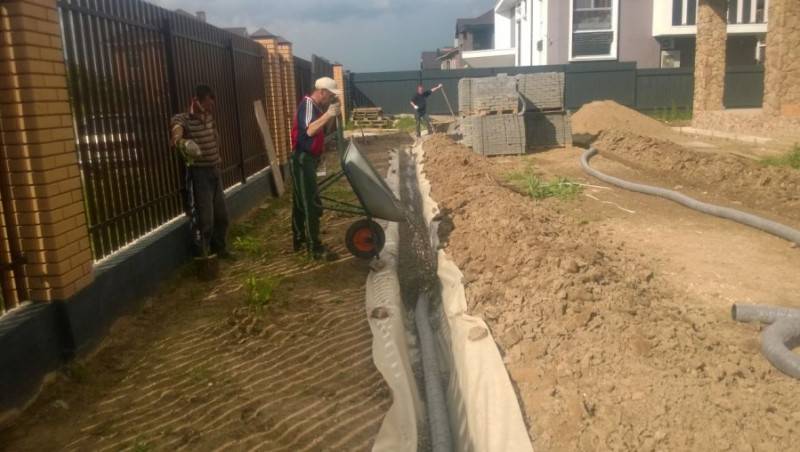

Для установки дренажа закрытого типа прорывается траншея, а в нее укладываются фильтрующие материалы:
- щебень;
- песок;
- гравий;
- перфорированные дренажные трубы;
- геотекстиль.
Поверх труб снова засыпают материалы для фильтрации, но сейчас они выполняют функцию переноса воды. В конце всю систему засыпают очищенным от мусора грунтом.
Выводы и полезное видео по теме
Видео #1. Технология врезки в пластиковый корпус трубопровода с помощью муфты:
Видео #2. Обзор дренажных колодцев разных производителей:
Видео #3. Пошаговый монтаж колодезной конструкции из пластика:
Колодец из пластика, предназначенный для использования в системе дренажа, – это практичное, долговечное и удобное в монтаже изделие. Для его установки не придется привлекать строительную технику.
Разнообразие сборных и типоразмеров моноблочных конструкций дает возможность устраивать любые по сложности дренажные системы. Следует только правильно подбирать их модель в соответствие с функциональным предназначением.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же вы можете или рассказать о собственном опыте в установке пластиковых колодцев. Поделитесь интересными фактами и фотоснимками по теме статьи.
