Байпас в системе отопления - зачем нужен, как работает + установка

Нерегулируемый циркулярный насос

Устройство нерегулируемых циркулярных насосов собой представляет обычную трубу, которая не имеет какого-нибудь оборудования. Труба регулярно будет в открытом состоянии, и жидкость по ней передвигается произвольно, другими словами, возможность оказывать влияние на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы очень часто применяются для подсоединения устройств для обогрева помещения.

Проектируя систему отопления, необходимо обязательно иметь в виду тот момент, что вода всегда двигается первоочередно по тем участкам, где величина сопротивления в плане гидравлики минимальна. В случае с циркулярным насосом это значит, что диаметр внутри его вертикального участка обязан быть меньше внутреннего сечения магистрального трубопровода. Если такое требование не будет соблюдаться, то тепловой носитель просто будет тяготеть к циркулярному насосу.

Во время проектирования горизонтальной конструкции разводки теплоснабжения работают иные правила, которые необходимо брать во внимание прежде чем сделать циркулярный насос в систему обогрева. Разогретый тепловой носитель имеет очень низкий удельный вес и всегда пытается перемещаться вверх. Чтобы система могла работать хорошо если это учесть правила, диаметр части которая находится снизу циркуляционного насоса должен быть одинаковым с диаметром магистрали, а сечение отрезка трубы, ведущего к теплообменнику, должно быть меньше

Чтобы система могла работать хорошо если это учесть правила, диаметр части которая находится снизу циркуляционного насоса должен быть одинаковым с диаметром магистрали, а сечение отрезка трубы, ведущего к теплообменнику, должно быть меньше.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Целевое назначение:

Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса;
Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы;
Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Этапы монтажного процесса байпасного клапана (для отопительных батарей и с байпасом)

Установка циркуляционного насоса в системе обогрева, оснащенная байпасом, выполняется аналогичным образом:

сливается ненужная жидкость с общей трубы;
с носителя тепла убирается трубный участок, размером в 40 см;
по концам трубы вырезаются отверстия нужного диаметра для состыковки циркуляционного насоса;
на обрезанные участки ставится фильтр;
дальше устанавливается клапан циркуляционного насоса;
врезается гидравлический насос.

Важно! Установка винтов распределения поступающей воды выполняется в направлении общего потока трубопровода

Процесс установки циркуляционного насоса в системе отопления

Для отопительных батарей действует следующая установочная схема:

сверяется диаметры обходной и ключевой трубы;
на состыковочных концах устанавливаются: перемычки однотрубной схемы и регулировочный кран;
дальше клапан ставится на максимально близком расстоянии от отопительного радиатора.

Важно! Перед врезкой циркуляционного насоса трубу следует проверять на наличие воздушной пробки

Инструмент который понадобится

Сделать процесс установки байпасной линии собственными руками можно при помощи инструментов для установочных работ, перечень которых состоит из таких пунктов:

рулетки чтобы провести измерения длины и объема трубы;
уровня для регулировки радиаторов и уклона водоподачи;
плоскогубцев для убирания и поддержания индивидуальных частей системы отопления;
шведских ключей для состыковки конструкции;
набора ключей для установки (обыкновенных);
резака по металлу;
отвертки: крестовидная и плоская;
трубореза (для труб крупного диаметра);
инверторного аппарата;
машины для шлифования для выравнивания углов патрубков и труб;
перфоратора;
горелки работающей на газу.

Для единоразовой работы необязательно покупать все инструменты, а можно взять в наем.

Советы и стандартные ошибки

Врезку байпасного клапана нужно сделать по правилам СНИПа и приведенным ниже советам:

Перед монтажем неплохо бы установить фильтры (сетчатый вид).
Процесс установки мономеров поможет контролировать водного давления.
Не следует скручивать, сжимать и растягивать отрезки трубы во время установки.
Усредненный норматив размера состыковки труб не должен выходить за рамки 5 DN перед и 10 DN после циркуляционного насоса.

Перепускной клапан можно устанавливать на вертикально и горизонтально направлены участки труб, по инструкции по установке.

Система байпас: что это за устройство

Байпас – это обводная труба, которая работает, как перемычка и оснащена запорно-регулируемой арматурой. Устанавливают устройство на газопроводе, системе водоснабжения, теплосети, машине, электрических приборах.

В системе отопления байпас монтируется между прямым и обратным ходом возле батареи. Такое устройство позволяет регулировать вход теплоносителя в батарею.

При нормальной циркуляции системы, перемычка свободно пропускает через себя потоки жидкости. При необходимости отключить один из радиаторов, элемент закрывают, и вода идет в обход определенного отрезка системы.

Преимущества устройства:

Упрощает обслуживание контура;
Экономит электроэнергию;
Предупреждает завоздушивание труб;
Позволяет провести ремонт при аварии в системе.

Байпас выпускают с механическим и автоматическим управлением. В первом случае, закрытие и открытие клапана происходит вручную. Автоматический байпас работает в автономном режиме. Такая модель применяется при установке циркулярного насоса. При включении агрегата, байпасный клапан открывается под напором воды. При отключении насоса – автоматически закрывается. Байпасы подразделяют на радиаторные и насосные. Радиаторные устанавливают на подходе к батарее. Служат они для отключения элементов контура. Второй вариант используют для изменения режима или отключения насоса и монтируют вместе с ним.

Также самостоятельно можно собрать и установить слив душевой кабины. Как это сделать? Узнаете. если прочитаете статью:

Пошаговая инструкция по установке

Лучше всего, если байпас и все отопительное оборудование устанавливается специалистами и монтируется в соответствии с правилами и стандартами. Специалисты обязательно правильно опрессуют систему, проверят ее на наличии брака и возможных дефектов. Однако, если у вас возникла необходимость смонтировать байпас самостоятельно, то можно прибегнуть к советам ниже.

Важным моментом в монтаже байпаса является его грамотный расчет. Как уже было сказано, байпас чаще всего имеет диаметр на размер меньше, чем основной трубопровод. Во-вторых, можно воспользоваться готовым к монтажу байпасом либо собрать его самостоятельно из отдельных элементов.

Байпас инжекционный прямой

Для людей, которые ранее не сталкивались с монтажом подобных элементов, рекомендуется использовать именно готовые элементы, так как вероятность ошибки при работе с ними сводиться практически к нулю. Определившись с самим оборудованием, стоит перейти к монтажу.

Выбираем для дома котел газовый одноконтурный настенный, baxi. Смотри тут.

Многие пользователи устанавливают кран, задвижку или вентиль на безклапанный байпас. Такое решение хотя и удобно для самого пользователя, но однозначно является серьезным нарушением в многоквартирном доме. В таких домах житель не может устанавливать на стояки дополнительные элементы, которые способны помешать расчетному току жидкости и нарушить его верную циркуляцию. Если вы учли правильное заужение диаметра байпаса, то бояться, что вам не хватит температуры не стоит.

Байпас с автоматическим клапаном с циркуляционным насосом

После монтажа байпаса производят подключение устройства, которое мы обходили и их совместную опрессовку. После выдержки давления в 1, 5 раза превышающего расчетное и отсутствия течей, можно считать работу законченной. В случаях со сложными смесительными узлами и наличием автоматических систем с насосами стоит произвести пусконаладку согласно паспорту оборудования, предоставленному производителем именно вашего устройства.

В целом же монтаж байпаса своими руками доступен многим, необходимо только немного заранее позаботиться о порядке работ.

В качестве итога можно заметить, что такой простой и незаметный элемент системы играет такую важную роль в здоровой жизни отопительной системы всего дома. Если подбор, монтаж выполняются грамотными специалистами, то дальнейшая эксплуатация всего отопительного оборудования будет таким же простым и непринужденным, как это и должно быть.

Реальная экономия от использования закольцованных систем может достигать 10% от всех энергозатрат на отопление.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Виды байпасов, применяемые в однотрубной и двухтрубной системе

В зависимости от систем, в которых он будет применяться (однотрубной или двухтрубной), байпас можно подразделить на два вида:

Автоматический (используется обратный клапан);
Ручной (обратный клапан отсутствует).

Автоматический байпас

Автоматический байпас действует по принципу, при котором нагретая вода в открытом кране движется по пути наименьшего сопротивления, поступает в байпас и, не получая доступу к радиатору, возвращается в обратном направлении. За счет этого радиаторные батареи не нагреваются с избытком, а теплоноситель переходит к следующему элементу системы обогрева.

Автоматический байпас применяют с целью регулировки подачи воды и контроля температуры прогрева конкретных помещений. Такое устройство может осуществлять частичный или полный отвод теплоносителя от радиаторов. Схема с обратным клапаном используется в системах с принудительной циркуляцией. В случае отключения электроэнергии насос остановит свою работу, однако, перекрыв прохождение воды к нему и открыв кран на магистральном трубопроводе, можно сделать запуск процесса естественной циркуляции. Обратный клапан используется в качестве постоянного источника для циркуляции насоса. Он работает в автономном режиме и включается по мере необходимости. Ставить автоматический байпас необходимо совместно с насосом.

Читать также: Запуск отопления: подключение и порядок включения

Ручной байпас

Схема без обратного клапана обычно устанавливается в многоэтажных квартирах. Если необходимо проводить ремонт отопления или замену радиатора, нужно перекрывать кран, идущий по трубе. Такое действие приведет к тому, что жильцы нижних этажей окажутся отрезанными от источника теплоносителя. Именно в таких случаях устройство находит свое практичное назначение. Ручной байпас позволяет ставить обвод, отключив от батарей в помещении основную систему отопления. Перекрывая всего лишь два крана, можно отключать любые элементы обогрева. Такая функция позволяет проводить любые виды ремонта, не нарушая целостности системы. Это и объясняет рекомендации установки ручного байпаса в системе отопления в многоквартирных домах.

Читать также: Стояк отопления: виды. нумерация, срок службы

Что такое перемычка на батареи и для чего она нужна

Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее. Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Правильное подключение радиаторов

Байпас в системе отопления нужен для обеспечения безопасной эксплуатации отопительного контура и оптимального распределения тепла. Чаще всего он встречается в однотрубных контурах, применяемых для обогрева частных и многоквартирных домов. Без байпасных узлов обойтись здесь проблематично, так как это чревато проблемами.

Для начала вспомним, что представляет собой однотрубная система отопления. Это контур, состоящий из одной трубы, последовательно проходящей через все радиаторы в доме/квартире. Такая схема чрезвычайно проста в монтаже и серьезно экономит материалы. Но ее применение делает отопление несбалансированным – температура теплоносителя, по мере прохождения радиаторов, будет все меньшей. В результате последние в контуре батареи будут холодными.

Виды байпасов, применяемые в однотрубной и двухтрубной системе

Автоматический (используется обратный клапан);
Ручной (обратный клапан отсутствует).

Автоматический байпас

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Байпасы в многоэтажном строительстве

Применение байпаса в отоплении многоэтажных домов давно стало нормой – наличие этого узла позволяет создать систему отопления «ленинградка». Традиционные однотрубные контуры отличаются дешевизной – не нужно тянуть по дому двойной комплект труб. Но у них есть определенные недостатки. Например, когда какой-то участок контура засорится, перестанет работать вся линия, так как в ней нарушится циркуляция теплоносителя.

Байпас в системе отопления – это оптимальное решение при использовании однотрубной схемы прокладки отопительных труб.

Страдает и ремонтопригодность – если в линии образуется протечка, это вызовет падение давления и температуры. В результате этого система резко потеряет свою эффективность. Байпас в системе отопления полностью решает данную проблему. Будучи установленным на каждую батарею, он делает их автономными. Они легко поддаются замене и ремонту, а при необходимости, пользователи смогут перекрыть подачу тепла, чтобы снизить температуру в квартире – это не вызовет нарушения работы всего контура.

Где еще используют байпас

Помимо этого байпас устанавливается в теплом полу, в контуре твердотопливного котла и других. В каждом случае принцип работы перемычки имеет свои особенности. Это касается и места ее монтажа.

Зачастую теплый пол сооружается по коллекторной схеме. Это дает возможность обеспечит нормальную работу схемы. В результате можно создать нормальное давление и показатели температуры в разных контурах.

Коллекторно-смесительные узлы, применяемые при укладке труб, позволяют максимально точно сбалансировать контуры системы. Зачастую они оснащаются циркуляционными насосами и термостатическими устройствами. С их помощью происходит смешение теплоносителя из подачи и обратного потока. Таким образом, создается требуемая температура. Также такие элементы сбалансируют давление в разветвлениях системы.

В процессе монтажа теплого пола проводится установка обвязки

Несмотря на современные технологии, насос не способен плавно поменять напор. В новых моделях есть всего несколько ступеней регулировки. В результате производительность и напор регулируется с помощью индивидуальных балансировочных вентилей. Некоторые смесительные узлы оснащаются байпасами, которые имеют балансировочный клапан.

На практике многие специалисты считают такие элементы ненужными. Многие коллекторные узлы разработаны без байпаса. Но, несмотря на это, он выполняет определенные функции. Прежде всего, стоит отметить, что перемычка защищает насос от перегрузки. Также она предотвращает возникновение скачков давления. При необходимости излишек теплоносителя перенаправляется в обратку.

Перемычку можно приобрести в готовом виде

Байпас в системе твердотопливного котла

Регулировать работу оборудования очень сложно. В процессе горения твердого топлива создается очень большая температура. И это еще не все. В результате сгорания угля или древесины образуется много дыма, который содержит твердые взвеси. Они оседают в виде сажи.

Когда котел запускается, в него подается холодный теплоноситель. При этом создается большая разница температур, которая проявляется в виде конденсата на стенках теплообменника. Опасность такого явления заключается в том, что оно приводит к засорению каналов и дымохода. Также конденсат негативно сказывается на состоянии чугунных и стальных теплообменников.

С помощью обвязки создается малый контур системы

Чтобы устранить такую проблему, необходимо сократить время между поступлением и прогревом теплоносителя во время запуска. Справиться с этим поможет малый циркуляционный круг, в состав которого входит байпас. Благодаря нему нагрев проводится очень быстро, а конденсат не образуется. На обратке на магистрали устанавливается специальный кран или термостатический клапан, который рассчитан на определенную рабочую температуру.

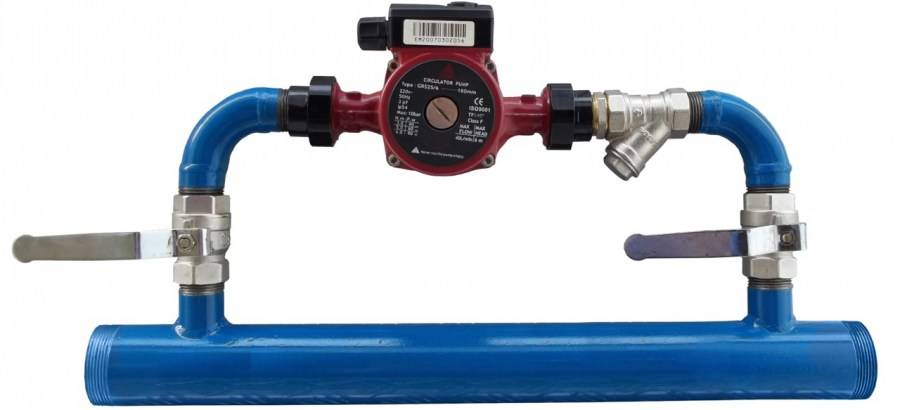

В системе может быть несколько перемычек Готовый насос с перемычкой Установка стальной трубы-перемычки

Когда теплоноситель нагревается до определенного значения, клапан начинает приоткрываться. Холодная вода подается в контур, а горячая – в трубы. Такой плавный запуск позволяет защитить котел от многих негативных факторов. Это значительно продлевает срок службы агрегата и всей системы.

Байпас является весьма важным элементом отопления. Поэтому в случае необходимости специалисты рекомендуют обустроить его в системе. Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации. Когда проводится установка байпаса, необходимо знать принципы его работы.

Тепло в квартире или доме — это то, что очень цениться в нашей полосе. Инженерами разработаны различные сложные и не очень системы, призванные поддерживать комфортную температуру в помещениях

Важно не только нагреть трубы и радиаторы до максимальной температуры, но и грамотно распределить это тепло, получить именно ту температуру, которая необходима в данном конкретном помещении или точке. Одним из самых дешевых и при этом эффективных способов регулирования температуры в помещении является байпас

Чаще всего его устанавливают между прямой и обратной трубой, для регулировки потоков теплоносителя Об особенностях размещения, видах и выгодах использования такого несложного устройства вы узнаете в нашей статье.

Схема подключения

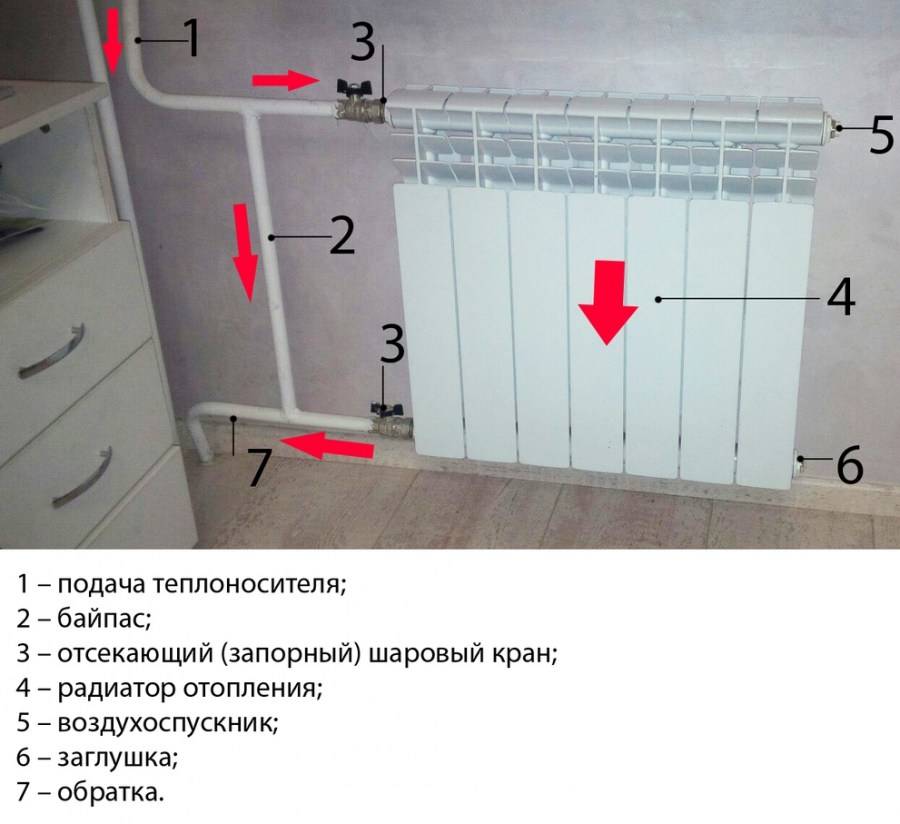

Стандартная схема подключения байпаса в квартире выглядит следующим образом:

Труба с входящим потоком теплоносителя;
Байпас;
Труба с исходящим потоком теплоносителя;
Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

Врезка насоса в систему отопления

Схема установки насоса в систему отопления Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.

Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:

Он должен располагаться в самой низкой точке системы;
Температурные колебания теплоносителя минимальны;
Участок монтажа рекомендуется выбирать максимально прямолинейным.

Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.

Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

Монтаж насоса в стальной трубопровод

Возможные варианты изготовления контура с насосом Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.

Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:

Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
Установить переходные муфты;
Подключить уже собранный контур с насосом.

Установка насоса в пластиковые трубы

Седелка для врезки в пластиковые трубы Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.

Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.

Во время монтажа важно обратить внимание на следующие факторы:

Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

Правильное и неправильное расположение насоса Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали

Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб

Правила установки байпаса в системе отопления

Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.

Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.
