Перепускной клапан в системе отопления и виды байпасов

Как выбрать клапан для бойлера и байпаса

В заводской комплектации бойлеры и байпасы либо оснащены самым простейшим перепускным клапаном, либо не имеют устройства для перенаправления потока.

В первом случае можно не вмешиваться в конструкцию водонагревателя или обводного элемента и устанавливать их в имеющемся виде.

Во втором случае необходимо приобрести и установить перепускные клапаны. Байпас без этого устройства будет только пропускать поток рабочей среды при отключении теплового контура, но давление регулировать не сможет. А бойлер, не оснащенный перепускным клапаном, подвержен перегреву и может сломаться, так как вода в нем будет закипать и превращаться в пар, еще больше увеличивая давление на трубы и сам тепловой агрегат.

Выбор устройства зависит от отопительного или водонагревательного прибора: используемого им топлива, максимально допустимого давления, указанного в технической документации.

Цена изделия в данном вопросе может играть роль только при выборе между однотипными устройствами разных производителей.

Рекомендуем ознакомиться: Обратный клапан для предотвращения аварий в канализации

Для разных видов нагревательных приборов требуются клапаны различной конструкции:

Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов.
Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно

Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя

Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения.
Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься.
Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них.
Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже. Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой.

Технические характеристики

Каждый перепускной клапан характеризуется несколькими параметрами, которые тоже следует учитывать при выборе изделия:

Наименование характеристикиЧто обозначает
пропускная способностьобъем теплоносителя, расходуемого в единицу времени при единичном давлении
номинальное давлениепредельное избыточное давление рабочей среды, выдерживаемое при 200 градусах
номинальный диаметрвнутреннее сечение соединительных патрубков, может иметь незначительное отклонение от реального размера
настроечный диапазонграницы предельного давления, настраиваемого на клапане

Устройство предохранительного клапана


Основной корпус клапана изготавливается из латуни методом горячей штамповки. Конструкция этого устройства относительно проста и состоит из нижеперечисленных составных частей:

  • Корпус;
  • Регулирующий вентиль (ручной регулятор);
  • Мембрана запирающая;
  • Центральный рабочий шток;
  • Пружина.

Принцип функционирования клапана заключается в работе центральной пружины и мембраны, которая при сверхнормативных показателях давления сжимается и обеспечивает выход излишков пароводяной смеси через специальное отверстие для сброса. При нормальных же показателях уровня давления запирающая мембрана, выполненная из эластичных полимерных материалов, плотно прилегает к соединительному отверстию с подающим трубопроводом. Регулятор, расположенный в верхней части устройства, позволяет точно устанавливать необходимые показатели работы клапана. В некотором смысле принцип работы клапана схож с функциональностью расширительного бака. Наличие подтеков воды в районе установки предохранительного клапана свидетельствуют о его срабатывании.

Разновидности перепускных клапанов

  1. Муфтовые предохранители. Данные изделия — это механизмы с двухсторонней резьбой и прокладкой, которая находится с внешней стороны. Работает данная деталь при помощи пружины, которая удерживает шток. Когда на шток вы приложите усилие, то откроется проход. При появлении давления с обратной стороны, за счет блокировки, оно усилится. Выполняются такие предохранители из латуни. Тарелка, которая располагается внутри штока, производится из термоустойчивого пластика, а пружина — из нержавейки. Механизм функционирует за счет того, что под давлением вода попадает на заслонку, которая поднимается, в свою очередь освобождая движение потоку. Когда давление снижается, шток опускается, поэтому возвращение потока исключено.
  2. Трехходовые клапаны. Такой элемент предназначен для того, чтобы теплоноситель охлаждался. Выделяются изделия с ручным управлением, электроприводом и сервоприводом. Конструкция их достаточно простая, имеются выходящие и входящие отверстия. Поток движения жидкости регулируется при помощи специальной заслонки, которая напоминает шток либо шар. При ее вращении поток движется в требуемом направлении. Данный клапан устанавливается на контуры, где температурный режим невысокий. Например, в участках, где к теплому полу примыкают батареи, функционирующие от одного источника тепла.
  3. Четырех ходовой клапан. Данное изделие производится обычно из бронзы. У него есть три отверстия: два выходных и одно входное. В качестве регулирующего элемента выступает коррозионно-устойчивый шток. При движении в вертикальном направлении он не осуществляет перекрытие течения воды целиком, что позволяет перераспределить потоки.

Рассмотрим подробнее каждый из вариантов ниже.

Муфтовые предохранители

Они представляют собой механизм, который снабжен двухсторонней резьбой и расположенной с внешней стороны прокладкой. Устройство функционирует на базе пружины, удерживающей шток. После приложения усилия шток, вдавливаясь, открывает проход. Когда с обратной стороны возникает давление, блокировка обеспечивает усиление давления.

Производят эти изделия из латуни. Находящаяся внутри тарелка штока изготовлена из термоустойчивого пластика, а пружина — из нержавеющей стали. Механизм работает за счет того, что вода под давлением подается на заслонку, которая подымается, освобождая путь потоку. При падении давления шток опускается, исключая возможность возврата потока.

Трехходовые клапаны

Трехходовой клапан в системе отопления необходим для обеспечения возможности теплоносителю охладиться. Они могут иметь механизмы с ручным управлением, электроприводом и сервоприводом. Они имеют достаточно простую конструкцию, выходящие и входящие отверстия.

Регулирование потока обеспечивается специальной заслонкой, которая имеет вид штока либо шара. При вращении она ориентирует поток в нужном направлении. Такой клапан также относится к предохраняющей арматуре, монтируемой на контуры с небольшой температурой. К примеру, в местах, где к теплому полу примыкают батареи, работающие от одного источника тепла.

Применяются в местах, где нужно понизить температуру на одной из частей контура. С его помощью обеспечивается снижение температуры теплых полов в сравнении с батареями.

Смешивание рабочей среды может осуществляться как в ручном, так и в автоматическом режимах. Для функционирования клапана в автоматическом режиме необходимо низкотемпературный контур оснастить специальными датчиками, информация с которых будет подаваться на сервопривод. Производят трехходовой клапан из разных материалов, но основными для их производства являются чугун, сталь.

Четырех ходовой клапан

Четырех ходовый клапан изготавливают зачастую из бронзы. Он имеет три отверстия, одно из которых выходное, а два входных. Регулирующим элементом в нем является коррозийно-устойчивый шток.

При движении в вертикальном направлении он полностью не перекрывает течение воды, что делает возможным перераспределить потоки.

Конструкция и принцип работы любого перепускного клапана

Его корпус изготавливается из стали или латуни. Основным элементом внутреннего механизма является затвор (заслонка), закрывающий пропускное отверстие. Затвор удерживается в закрытом состоянии пружиной. В отдельных моделях его роль выполняют мембрана или диафрагма. Усилие пружины регулируется настроечным рычагом, выведенным на внешнюю поверхность корпуса.


Схема устройства клапана

Гидравлика работы основана на давлении потока рабочей среды в трубопроводе на затвор, находящийся внутри корпуса. Пока усилие меньше установленного регулировками рычага, сливное отверстие остается закрытым. Как только напор становится больше настроечного, давление на пружину приводит к ее сжатию. В результате отверстие для слива оказывается приоткрытым, и часть потока перепускается в обходной контур, уменьшая давление в основной гидросистеме.

Дальше происходит обратный процесс – снижение напора приводит к разжиманию пружины и закрытию затвора, и клапан снова готов к очередному сбросу. Выравнивание давления происходит постоянно, в автоматическом режиме. При работе системы в режиме «закрытой водяной задвижки» перепускной канал остается постоянно открытым, обеспечивая постоянную рециркуляцию потока носителя по обходному контуру.

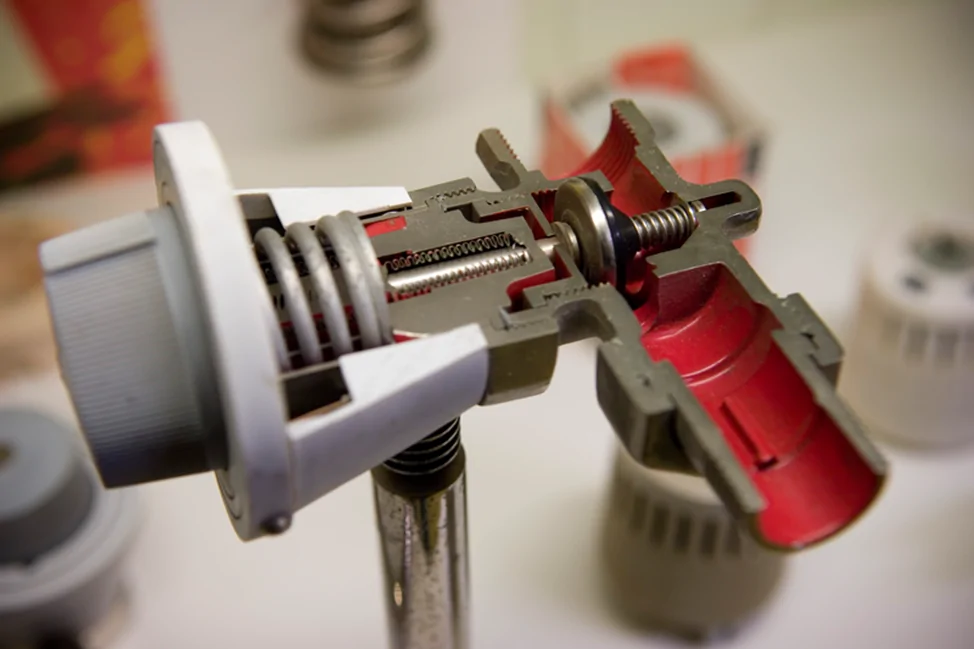

Разрез перепускного устройства

Для чего служит перепускной клапан в трубопроводе

Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать

Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе

Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.

Существует несколько видов регулирующей арматуры, которая справляется с этой задачей лучше, чем человек.

Перепускной, или переливной, клапан позволяет стабилизировать давление в трубопроводе путем перенаправления рабочей среды через дополнительную ветку трубопровода, называемую байпасом.

Регуляция происходит не единоразовым или периодическим стравливанием излишка теплоносителя, а порционно, благодаря чему поддерживается напор жидкости или газа постоянно на одном уровне.

Устройством можно и нужно оснащать трубопроводы любой сложности, но больше всего в регулировке напора нуждаются:

многоконтурные отопительные системы – в случае отключения одного из контуров уменьшается потребление теплоносителя и увеличивается давление, что может вызвать порывы трубопровода, перегрузить насос и теплогенерирующий прибор – чтобы этого избежать, нужно снизить давление и поддерживать его на нужном уровне; отопительные системы, оснащенные терморегуляторами, и системы горячего водоснабжения – при настройке температуры изменяется объем потребляемого теплоносителя, и нужно быстро восстановить баланс давления в контуре; системы водоснабжения, оснащенные водонагревателями накопительного типа – в бойлере и трубопроводе вода находится под высоким давлением, а так как от постоянной регулировки и частых включений-выключений воды рывками меняется объем подаваемой жидкости, то давление рабочей среды особенно важно регулировать, чтобы не произошло аварии и не сломался водонагреватель. Это интересно: Технические характеристики и область использования усиленной изоляции труб (видео)

Это интересно: Технические характеристики и область использования усиленной изоляции труб (видео)

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

  1. При отключении электрического насоса, отопление прекратится.
  2. Байпас сможет спасти сложную ситуацию.
  3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

  • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
  • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
  • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
  • перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Установка байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Запорная арматура на байпасе

Следует знать, что участок системы отопления с уменьшенным диаметром трубы, уменьшает скорость потока носителя тепла, поэтому на нем можно использовать исключительно шаровые вентили. Их особенность заключается во встроенном в корпус металлическом шаре, имеющем отверстие нужного диаметра. Такая конструкция позволяет исключить уменьшение просвета вентиля в открытом состоянии.

Но заметим еще одну особенность шаровых вентилей – они не подлежат ремонту, и при неисправности просто заменяются новыми.

Также, эти вентили имеют свойство прикипать при долгом простое, поэтому, желательно периодически их проворачивать, даже в случае, если необходимости в этом действии нет.

Несомненно, установка такого приспособления, как байпасный клапан в системе отопления, приведет к сокращению ваших затрат на энергоносители. В среднем, количество теплоносителя, циркулирующего в системе отопления с байпасным клапаном увеличивается на 30-35%, что позволит увеличить теплоотдачу радиатора не менее, чем на 10%.

Еще по этой теме на нашем сайте:

  1. Что такое балансировочный клапан для системы отопления

Что представляет собой балансировочный клапан для системы отопления? Абсолютно любая система отопления нуждается в первоначальных настройках, а в будущей работе требует иногда регулировки давления и.

Подбираем ИБП для циркуляционного насоса отопления

Люди, проживающие в загородных домах, предпочитают иметь у себя автономные системы теплоснабжения. Иногда выбор основан даже не на прихоти, и не на экономичности подобного варианта.

Сбросной предохранительный клапан системы — от чего спасает

Сбросной предохранительный клапан относится к элементам трубопроводной арматуры. Хотя для труб, по которым проходит газ, такой прибор мембранного типа тоже используется.

Что такое трехходовой клапан на системе отопления

В отопительной системе есть запорная арматура, в ней существует один механизм, он используется нечасто, по форме напоминает тройник, но не имеет к нему отношения. Это.

Советы по настройке и обслуживанию

Ставить вентиль с регулировкой диапазона избыточного давления стоит тем, кто уже имеет опыт в расчете требуемого значения. Открытие сливного отверстия начинается при давлении, выбранном настройкой. Но полностью оно открывается обычно при давлении, превышающем начальное значение на 20%. Но расчет не может базироваться только на этом показателе, потому что такое понижение рабочего напора в системе носит нелинейный характер. Сброс части носителя уже приводит к уменьшению нагрузки на затвор клапана. Поэтому для точного расчета пропускной способности устройства ориентируются на диаграммы, приводимые в техпаспорте.

Следует учитывать, что погрешность настройки большинства регуляторов составляет 10%. Для первоначальной регулировки и последующего контроля рекомендуется устанавливать манометры до и после точки перепуска.

Сама настройка проводится либо сдвигом бегунка вдоль шкалы, либо вращением регулировочного винта. После установки и проверки требуемого значения, винт закрепляется зажимной гайкой.

Текущий уход за перепускным клапаном заключается в ежемесячном контроле начального давления срабатывания и скорости его открывания. Следить нужно и за состоянием фильтров.

При неправильной работе клапана следует его демонтировать, разобрать и промыть все детали. Возможно, неисправность вызвана простым засорением механизма.

Любой дом должен иметь перепускной клапан системы отопления. С его помощью можно менять параметры теплового снабжения. Сюда относится как стабилизация работы, так и настраивание автоматического порядка, а также иные операции

Но очень важно правильно выбрать перепускной клапан, который обеспечит необходимые параметры и подойдет для конкретной системы отопления в доме

Критерии выбора устройства

Перепускные вентили необходимы в следующих типах трубопроводных магистралей:

  • Бойлерные накопительные системы. Вода в них находится под давлением, а периодические включения/выключения приводят к резким перепадам объема и напора протекающей жидкости.
  • Системы горячего водоснабжения постоянного действия, снабженные терморегулирующими устройствами. При изменении температуры меняется и объем среды в магистрали. Требуется постоянная регулировка и сглаживание перепадов давления.
  • Многоконтурные системы отопления. При отключении любого из контуров возрастает давление в остальных частях. Перепускные устройства минимизируют изменение нагрузки на насосы системы.
  • Твердотопливные отопительные устройства не способны резко снизить температуру носителя после отключения. Перевод потока в обход магистрали позволяет уменьшить время охлаждения.

При выборе подходящего предохранительного устройства перепускного типа нужно учитывать следующие параметры:

  • Диаметр и способ подключения, позволяющие включить его в регулируемую магистраль.
  • Пропускная способность должна соответствовать расчетному отводу носителя в случае максимальной нагрузки.
  • Рабочая температура устройства и материал его изготовления.
  • Необходимость регулировки точки срабатывания клапана. Ее диапазон должен лежать в пределах планируемых изменений давления.

Значение имеет и ориентировка на продукцию известного производителя.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Виды байпасных клапанов

Клапаны затвора разделяют на две главных категории:

  1. Циркулярный насос, не включающий клапан (прямого действия). Тепловой носитель с подобным видом затвора двигается по трубам.
  2. Циркулярный насос, включающий клапан обратного направления. Этот вид перемычки применяется для индивидуальных и общих водонапорных установок для водоподачи в помещения для жилья. Не прекращает работу при включении (в открытом режиме) и отключении (в закрытом режиме).

Отличия и область применения

Две категории байпасных затворов разделяют на категории:

  1. Перепускной вентиль на автоматизированной работе. Устанавливается на обвязке гравитационной и насосной системы отопления. При хорошей работе электронного нагнетателя автоматизированный циркулярный насос закрыт, а при остановке – открыт.

Автоматизированные циркулярные насосы также разделяют на виды: инжекционный вид и клапанный вид.

В первом варианте, циркулярный насос работает по принципу гидроэлеватора, захватывая разряженную область носителя тепла, направляя ее в единый поток и создавая нужное давление. Клапан не прекращает работу в независимом режиме даже при отключенной электросети.

В другом варианте в циркулярный насос устанавливают клапан обратного направления, который мешает попятному ходу жидкости в водопроводе. В положенном направлении вода проходит без преград по трубам отопления и патрубкам.

  1. Циркулярный насос без добавочного оборудования. Данная система обогрева собой представляет традиционный отрезок трубы, не оборудованного добавочными устройствами. Применяется при установке отопительных радиаторов. Жидкость в этой трубе проходит свободно без преград в неуправляемом порядке.
  2. Клапан затвора ручного механизма. Циркулярный насос – это кран с шаровым механизмом. Устройство не выполняет преград общему потоку энергоносителя в открытом состоянии, а еще не делает меньше просвет отверстий трубопровода. При абсолютном закрытии крана, вода не попадет в отрезки трубы. Способ дает способность регулировать обогрев помещения.

В индивидуальных отопительных системах помещений байпасный клапан нужен для таких работ:

  • обвязки насосной станции;
  • для подачи небольшого объема жидкости в котельную установку;
  • установки отопительных радиаторов в однотрубную магистраль;
  • одинакового обогревания полов с подогревом.

Каждое байпасное подключение имеет собственные специфики, в зависимости от места эксплуатации.

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

  • газа;
  • пара;
  • жидкостей.

По назначению системы они применяются для трубопроводов:

  • холодного водоснабжения,
  • горячего водоснабжения,
  • отопления,
  • охлаждения,
  • кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:

  • для радиаторов;
  • для бойлера и байпаса;
  • для автоматической подпитки;
  • для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

  • воздухоотводчик для предотвращения воздушных пробок в трубах;
  • трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
  • обратный, предотвращающий обратный поток в трубопроводе.

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

  • турбины;
  • механизма подачи топлива;
  • системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

Разновидности перепускных клапанов

При схожести принципа действия и рабочих характеристик устройства имеют дополнительные различия.

Способ присоединения

На магистралях малого диаметра (до 150 мм) входные и выходные патрубки обычно выполняются под резьбовое соединение. Варианты – внешняя или внутренняя резьба патрубка. На трубопроводах большого сечения используется подключение методом сварки или с применением фланцевых соединений.


Фланцевые клапана большого диаметра

Направление потока

Вентиль, устанавливаемый в основном потоке, обычно имеет угловую форму для подключения отводящего контура. Клапана, включаемые в байпасную магистраль, могут быть и прямоточными.


Перепускной клапан прямого потока

Активный элемент

Обычно перекрытие выходного отверстия осуществляется затвором или заслонкой. Но в некоторых конструкциях запорным элементом является диафрагма, соединенная со штоком. Применение диафрагменных вариантов рекомендуется в магистралях с рабочей средой, содержащей помимо жидкости или газа твердые частицы.

Механизм действия

Различие в способе воздействия на запорный элемент обусловило появление двух типов вентилей.

  • Прямого действия. Простое механическое устройство, в котором теплоноситель непосредственно воздействует на активный элемент клапана. Недорогие и сравнительно простые в обслуживании.
  • С элементами непрямого воздействия. Фактически состоит из двух вентилей. Клапан малого диаметра работает как датчик давления и при срабатывании управляет штоком главного затвора, который и открывает слив в обводной канал. Характеризуются более точной настройкой порога срабатывания.

Байпас на отопление

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией. Схема установки байпаса. Схема установки байпаса

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

НаименованиеЦена, руб.Кол-воСумма
Металлопластиковая труба, м.п.230,5 м12
Тройник752 шт.150
Переходник с наружной резьбой502 шт.100
Регулирующий вентиль4481 шт.448
Шаровой кран1372 шт.274
Итого984

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

  • В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
  • Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
  • Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
