Приступаем к созданию бойлера
В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.
Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.
Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.
Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.
Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.
После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.
Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.
Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.
Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!
Бойлер косвенного нагрева своими руками остается только установить и использовать!
Схема подключения нагревателя
Как правило, в условиях частного домовладения, используется эффективная гидравлическая система монтажа водогрейного оборудования.
Подключение к отопительной системе
Обвязка и подключение к водопроводной системе осуществляется в соответствии со следующими правилами:
- холодная вода подаётся в нижнюю часть бака;
- выход горячей воды обеспечивается в верхней части бака;
- в центральной части располагается точка рециркуляции.
Подключение трёхходовым клапаном
Технология такого подключения представлена отопительным контуром и нагревательным контуром на горячее водоснабжение. Трехходовой клапан обеспечивает равномерное распределение теплового носителя между этими контурами.
Автоматическое управление осуществляется посредством термостата, который при остывании воды переключает клапан, в результате чего вода из отопительного контура поступает в контур водонагревателя. При достижении необходимых температурных показателей клапан переключается термостатом в обратное положение, и тепловой носитель перенаправляется в отопительные радиаторы.
Подключение двухнасосной системы
Такой вариант предполагает перемещение потоков теплового носителя по разным магистралям посредством циркуляционного насоса. При параллельном подключении работа насосного оборудования контролируется температурным датчиком.
После насосов монтируются обратные клапаны. При включении линии горячего водоснабжения происходит отключение отопительного контура. Если монтируется сложная отопительная система на два котла, но работа отопления и горячего водоснабжения будет бесперебойной.
Подключение с гидравлической стрелкой
Гидравлический распределитель и стрелка позволяют уравновешивать потоки теплоносителя в многоконтурных системах с циркуляционными насосами. Совместное функционирование гидравлического коллектора и модуля помогает минимизировать перепады давления, но самостоятельно выполнить такое подключение достаточно сложно.
Подключение с рециркуляцией
Такой вариант актуален при наличии в системе водяного сушителя для полотенца. К такой рециркуляционной петле могут быть подключены все потребители, а горячая вода постоянно перегоняется по кругу при помощи насоса. При подключении рециркуляции увеличивается расход на нагрев теплоносителя.
Особое внимание нужно уделить монтажу дополнительных узлов и элементов, которые должны быть представлены обратным и предохранительным клапанами, а также автоматическим воздухоотводчиком и расширительным бачком. Можно устанавливать модели, не имеющие входа на рециркуляционный контур, подключая их с использованием стандартных тройников
Изготавливаем змеевик и собираем прибор – проблем не будет!
Спиралевидный элемент для бойлера делаем из пластиковой либо металлической трубы. Ее диаметр должен быть небольшим – в пределах 0,8–2 см. Трубу наматываем на большее по сечению оцилиндрованное бревно, металлическое трубное изделие либо на любую другую прочную оправку цилиндрической формы. Следим за тем, чтобы витки спирали не соприкасались друг с другом. В этом случае мы обеспечим максимальный контакт нагреваемой воды и греющей поверхности.
Изготавливаем змеевик для водонагревателя
Число витков и длина змеевика определяются, исходя из вместимости бака. Для бойлера, изготавливаемого из 200-литрового баллона, протяженность спирали составляет около 15 м. Требуемое количество витков – 12 (при дистанции между ними около 7 см). Змеевик не следует наматывать на оправку чересчур плотно. Каждый год его придется в обязательном порядке демонтировать и очищать от скопившихся отложений. Если спираль намотать слишком сильно, снять ее будет проблематично.
Теперь собираем наш водонагреватель:
- Устанавливаем змеевик вдоль стен либо в центре емкости.
- Припаиваем патрубки к выходной и входной трубе.
- Привариваем к корпусу устройства ушки – крепежные элементы, сделанные из металлического уголка, когда бойлер планируется повесить на стене. Если нагреватель устанавливается вертикально на пол, к его днищу нужно приварить ножки. Они обеспечат устойчивость агрегата.
- На концах спирального элемента нарезаем резьбу, навинчиваем на нее контргайку. Затем выводим змеевик за пределы бака, натягиваем на его окончания прокладки из резины, а на них – муфты с резьбой. Подключаем змеевик к контуру системы отопления.
- Подсоединяем устройство к входной и выходной трубе.
Финал работ – обустройство разводки труб в разные помещения (санузел, кухня). Совет. Если разводка не планируется, на кран с горячей водой устанавливаем вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.
Делаем бойлер своими руками
Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.
Подготовка бойлерной емкости
Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет
В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.
Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.
Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.
В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.
Изготовление и обработка змеевика
Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.
Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

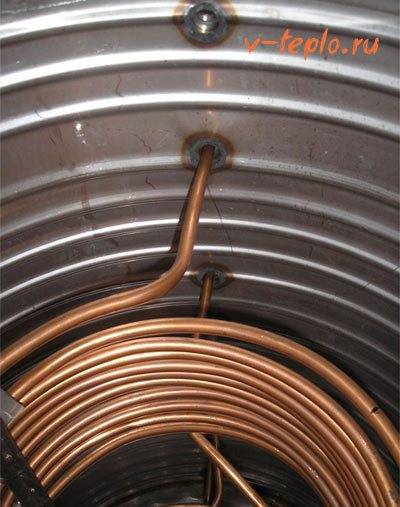

Готовый змеевик
Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.
Изготовление и обвязка БКН
Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

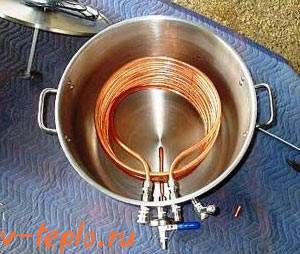

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.
Схема обвязки БКН
Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.
Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.
Теплоизоляция
Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.
Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.
Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.
Инструкция по сборке и подключению своими руками
Сборка бойлера происходит после подготовки всех комплектующих.
В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.
- Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
- Ко дну привариваются ножки (если они предусмотрены).
- Устанавливается ТЭН, если это было запланировано.
- Затем змеевик подключается к контуру отопительной системы, согласно схеме.
- Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.
Теплоизоляция
Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.
Принцип работы бойлера на дровах
Бойлер дровяной
Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.
Принцип работы бойлера-титана
Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.
Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.
Бак также должен быть приварен к крышке печи.
Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.
Дымоход, пройдя через водяную емкость, выводится на улицу.
В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.
Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.
Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.
Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.
По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.
Схема подключения
Для правильного подключения нагревательного агрегата своими руками, необходимо знать основные схемы разводки бойлеров.
Подключение заключается в подведении к бойлеру теплоносителя (он должен входить в теплообменник через верхний патрубок) и его вывода, а также, врезки устройства в систему водоснабжения. Поступление холодной воды должно осуществляться через патрубок, установленный на нижней части емкости, а вывод горячей – через верхний.
Такая схема подключения позволяет получить наибольший коэффициент полезного действия для конкретной модели устройства.
Типовые схемы для подключения:
- С использованием трехходового канала. Принцип работы такой системы состоит в том, что теплоноситель системы обогрева дома, может проходить по двум магистралям (основной, проходящей от котла к радиаторам и дополнительной – через косвенный бойлер). Управление потоками осуществляется при помощи трехходового клапана, управляемого термостатом. Изначально, при заполнении емкости холодной водой, клапан направляет поток теплоносителя через теплообменник бойлера, при достижении температуры в баке заданной, термостат переключает клапан и отопительная система работает напрямую, на радиаторы. Процесс переключения циклически повторяется при снижении температуры воды. Данная схема обеспечивает экономный режим отбора тепла от теплоносителя и позволяет сохранять температуры воды в бойлере на заданном уровне.
- С двумя насосами.
От емкости отходят несколько магистральных линий, оснащенных каждая своим насосом, что позволяет поддерживать требуемое давление для каждой магистрали (для теплого пола – высокое, а для точек подачи горячей воды – низкое).
- С гидравлической стрелкой. При подключении устройства к сложным магистралям (много контуров с различным давлением, бытовые точки, теплый пол и т.п.). Специальные балансировочные вентили позволяют избежать перепадов давления в системе, поддерживая его неизменным на всех участках магистрали. Смонтировать и настроить такую систему не под силу домашнему мастеру, так как для проведения работ потребуется специальный инструмент и специфические навыки, поэтому при реализации такой схемы, рекомендуется обратиться к специалистам.
- С рециркуляцией. В некоторых моделях нагревательных агрегатов, допускается введение рециркуляционной магистрали. Постоянно текущая горячая вода прокачивается через емкость бойлера. Подобная система хоть и требует затрат на работу рециркуляционного насоса, но при этом позволяет пользоваться горячей водой сразу после открытия крана, без слива холодной.
Принцип работы бойлера косвенного нагрева
Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.
Принципиальная схема работы водонагревателя косвенного нагрева
Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.
Конструкция и материалы
Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.
- В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
- Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.
Навивка змеевика
- Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
- Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
- В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.
Схема-чертеж подключения бойлера косвенного нагрева
На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.
Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.
Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.
При желании можно оснастить бойлер ТЭНом
В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.
Схема бойлера косвенного нагрева с ТЭНом
Устройство и принцип действия конструкций
Бойлер косвенного нагрева – это накопительная утепленная емкость с нагревательным элементом, который работает от внешнего теплоносителя. Бак может иметь форму цилиндра или прямоугольника. В стенках установлены патрубки, которые нужны для циркуляции горячей воды от входа/вывода труб водоснабжения и отопительной системы.
В основе конструкции лежит емкость. Внутри бак обрабатывают покрытием из стеклофарфора, керамики и эмали. Это помогает защитить его от плохого качества воды и не допустить коррозии. Корпус от потери тепла защищает изоляционный слой из минеральной ваты, поролона или полиуретана.
Устройство бойлера косвенного нагрева
С целью предупреждения накипи в верхней части бака устанавливают титановый или магниевый анод. Они повышают эксплуатационный срок прибора, защищает металл от гальванической коррозии и смягчает воду. Бойлер фирмы-производители оснащают предохранительными защитными клапанами и терморегулятором, который контролирует нагревание воды до конкретной температуры.
Принцип работы бойлера косвенного нагрева прост. Вода подается в бак по специальному вводу. Теплоноситель в теплообменнике нагревает воду, контактируя с ней через тонкую пластинку в накопительном баке. В точке водоразбора нагретая вода проходит благодаря патрубку. Циркуляционный насос, который установлен в контур подключения устройства, обеспечивает независимую работу от центрального отопления.
Давление на входе
Показатель давления на входе – это один из определяющих параметров при установке бойлера в квартире. Это объясняется тем, что центральное отопление зачастую скачет. Рекомендуется выбирать проточные модели.
Конструкция теплообменника
Теплообменник представлен в виде спирали, которая эффективно и быстро нагревает воду в баке. Есть несколько разновидностей его конструкции:
- Бак в баке. Это два бака из стали – один в другом. В маленький бак подается подогретая вода, а в большой – теплоноситель из котла.
- Змеевик в змеевике. Благодаря использованию 2 змеевиков с разным диаметром спирали увеличена площадь теплообмена.
- Змеевик. В баке с нагреваемой водой установлен змеевик. По нему подается из котла теплоноситель. Это самый распространенный вид.
Теплообменник-змеевик бойлера косвенного нагрева
Материал изготовления накопительного бака
Перед тем, как выбрать конкретную модель, нужно учесть материал изготовления бака. Проведенные тесты показали, что лучше всего зарекомендовали себя модели из стали и нержавеющей стали.
Покрытие бака желательно:
- стеклокерамическое;
- керамическое;
- противокоррозионное.
Другие параметры и особенности работы
Для того чтобы купить оптимальную модель бойлера косвенного нагрева необходимо учитывать такие параметры, как:
Количество точек водоразбора. Провести с помощью бойлера горячую воду можно сразу в несколько помещений. Для этого у него должно быть несколько точек водоразбора.
Функциональность. Благодаря различным опциям можно минимизировать участие человека в работе прибора. К ним относятся термометры, термостаты, предохранительный клапан, защита от перегрева.
Теплоизоляция. У бюджетных моделей есть поролоновая прослойка. Более продвинутые приборы оснащены пенополиуретановыми утеплителями.
Скорость нагревания. Она во многом зависит от площади теплообменника. Для того чтобы установить оптимальное сочетание рекомендуется придерживаться следующего соотношения: скорость нагревания 120 литров воды при площади змеевика будет приблизительно полчаса.
Мощность. Она выбирается с учетом желаемой скорости нагревания воды и объема емкости
Важно учесть полезную мощность прибора, которая указывается в документации к прибору.
Сборка и подключение конструкции
Все элементы бойлера готовы, осталось собрать изделие и подключить его.
- К отверстиям для входной и выходной труб крепятся краны. Лучше всего, если труба с холодной водой будет установлена снизу бака, а для подачи горячей – сверху емкости.
- Монтируется патрубок слива. Его удобней всего расположить в самом низу бака. В случае необходимости из емкости можно будет полностью слить воду.
- Приварить к стенке бака отрезки трубы с резьбовым соединением.
- Установить змеевик вдоль емкости или по ее центру и припаять к входной и выходной трубе.
- Трубки обязательно проверяются на герметичность. Для этого змеевик слегка смачивается водой, перекрывается одно отверстие и компрессором в другое отверстие подается сжатый воздух. При отсутствии герметичности все пропаивается еще раз.
- Сверху емкость бройлера, сделанного своими руками, следует закрыть крышкой на защелках и утеплить ее изолирующим материалом.
- Для установки изделия можно использовать кронштейны. К баку приварить сделанные из уголка металлические «ушки» и прикрепить конструкцию в надежном месте.
- Если бройлер будет стоять, то к его дну следует приварить опоры.
- Змеевик подключается к контуру отопительной системы.
- Трубы разводятся в ванную или кухню.
Бройлер косвенного нагрева своими руками готов к использованию. Подходит этот вариант конструкции для получения горячей воды только в период отопительного сезона. На другое время в бак можно установить электрический ТЭН и подогревать воду с помощью электроэнергии.
Для дач и частных домов можно своими руками сделать конструкцию на дровах.
Схемы подключения бойлера косвенного нагрева к котлу
Чтобы вода грелась быстрее, нужно несколько усовершенствовать схему подключения водонагревателя. Вот несколько вариантов.
С применением 3-ходового клапана с сервоприводом
Клапан устанавливается в том месте, где от основного трубопровода ответвляется линия для подачи теплоносителя к бойлеру. Последний следует оснастить электронным термостатом, связанным с сервоприводом 3-ходового клапана.
Схема подключения с трехходовым клапаном
Эта схема обеспечивает приоритет водонагревателя: если воду в нём нужно подогреть, сервопривод по сигналу термостата переведёт клапан в такое положение, чтобы теплоноситель циркулировал только через змеевик бойлера. По достижении нужной температуры клапан вернётся в прежнее положение, перенаправив рабочую среду в отопительный контур.
Схема с 3-ходовым клапаном применяется чаще всего.
Разумеется, установленная на шкале термостата температура не должна превышать температуру теплоносителя (с учётом теплопотерь она должна быть хотя бы на несколько градусов ниже), иначе клапан всё время будет находиться в положении «на бойлер».
С применением двух циркуляционных насосов
В этом варианте контур бойлера оснащается собственным циркуляционным насосом, который также включается по сигналу от электронного термостата.
Схема подключения с двумя насосами
Чтобы каждый из насосов не создавал в соседнем контуре противоток, в трубопроводы врезают обратные клапаны.
С применением гидрострелки
Гидрострелка, также именуемая гидроразделителем, применяется в тех случаях, когда система отопления состоит из нескольких контуров. Без гидрострелки изменение расхода теплоносителя через один из контуров либо его полное отключение всегда сказывается на работе других контуров. Если же данный элемент установлен, взаимное влияние сводится к нулю.
Использование гидрострелки в схеме обвязки бойлера
В частных домах через гидрострелку чаще всего подключают радиаторное отопление, подогрев пола и бойлер косвенного нагрева.
Подключение с рециркуляцией
За период простоя вода в трубопроводе, соединяющем бойлер и точку водоразбора, успевает остыть, так что пользователю приходится каждый раз некоторое время ожидать появления горячей воды. Это, во-первых, не очень удобно, а во-вторых, ведёт к перерасходу средств: за воду сегодня приходится платить по счётчику.
Чтобы сделать систему более практичной, линию подачи горячей воды к водоразборному крану закольцовывают, прокладывая вдоль неё, можно сказать, «обратку» к бойлеру. Теперь достаточно установить в этом кольце циркуляционный насос — и с застоем воды, а значит и с её остыванием, будет покончено.
Если выходящая из бойлера труба будет начинаться вертикальным участком и только потом будет опускаться к кранам, а возвратная будет проложена ниже неё, то система рециркуляции сможет функционировать без насоса — за счёт конвекции, то есть в режиме естественной циркуляции (при условии, что трубы будут иметь достаточно большой диаметр).
В чём состоит принцип косвенного нагрева?
Бойлер косвенного нагрева: общий вид
В отличие от прямого нагрева, когда вода получает тепло непосредственно от горелки или электронагревателя, косвенный предусматривает нагрев с помощью рабочей среды системы отопления. Будучи нагретой котлом, она подаётся в имеющийся в бойлере теплообменник, где и отдаёт приобретённую энергию. Далее всё происходит так же, как и в обычном отопительном контуре: остывший теплоноситель поступает в трубопровод «обратки» и по нему — сновав котёл.
Такие водонагреватели часто так и называют — бойлеры от отопления. Вот какие у них имеются достоинства
- Конструкцию такого прибора можно считать примитивной. Центральный элемент — теплообменник, представляющий собой трубку или ёмкость, устроен гораздо проще горелки или электронагревателя.
- Поскольку температура теплоносителя не превышает 90 градусов, риск закипания воды в бойлере с последующим разрывом резервуара полностью исключён.
- Нагрев воды осуществляется быстрее, чем в бойлере электрическом.
В бытовых условиях бойлером пользоваться удобнее, чем проточным водонагревателем, так как он:
- требует для работы сравнительно небольшой мощности (за счёт растягивания процесса нагрева во времени);
- может обслуживать одновременно несколько точек водоразбора;
- способен, хотя и в течение ограниченного времени, обеспечивать сколь угодно большой расход горячей воды.
Есть у такого прибора, конечно же, и недостатки. Их также несколько:
- Температура воды в бойлере не может быть выше температуры теплоносителя, поэтому в межсезонье, когда система отопления эксплуатируется в низкотемпературном режиме, нагретая вода расходуется очень быстро (её приходится использовать без разбавления холодной водой).
- Летом, когда система отопления отключена, косвенный нагрев вообще не работает.
- Как и любой другой бойлер, этот аппарат занимает довольно много места.
Хранение большого запаса горячей воды в режиме ожидания сопровождается теплопотерями, хотя в случае попутного использования бойлера как отопительного прибора в котельной данный недостаток принимать во внимание не следует
Устройство и принцип работы
Особой популярностью в настоящее время пользуются современные электрические бойлеры накопительного типа, которые прекрасно подходят для постоянной или периодической эксплуатации, как в частных домовладениях, так и в многоквартирных домах.
Стандартный объём накопительного резервуара может варьировать, и выбирается исходя из количества потребителей.
Такой тип бытового водогрейного устройства подключается к водоснабжению непосредственно после магистральной трубопроводной системы, что позволяет обеспечивать горячей водой несколько точек разбора. Дополнительные опции в таком водогрейном приборе представлены специальными термостатами.
Устройство традиционного бойлера представлено наружным корпусом и стандартным внутренним накопительным резервуаром, а также прочным антикоррозийным покрытием и дополнительными комплектующими.
