Дно камеры топливника и горелка

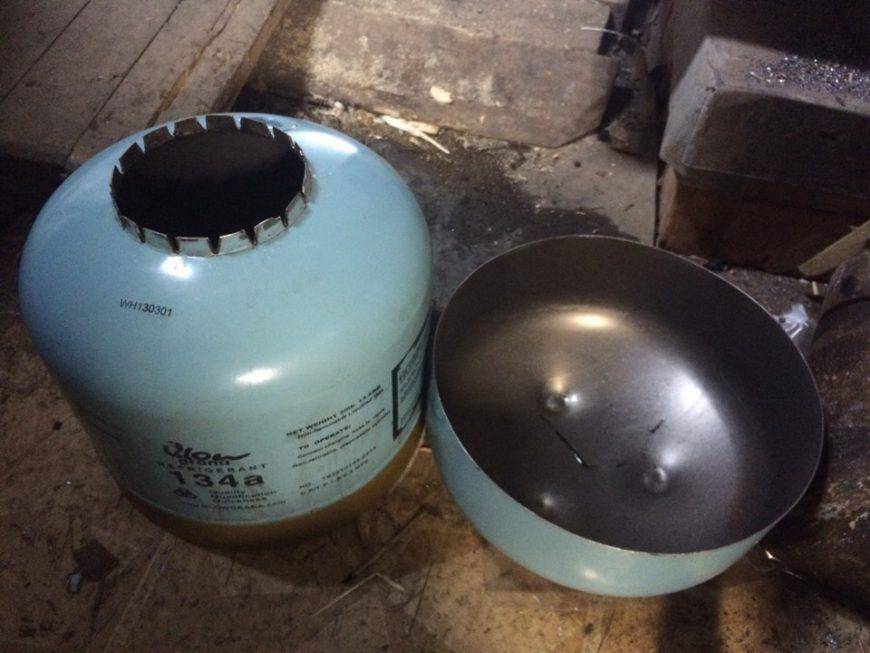

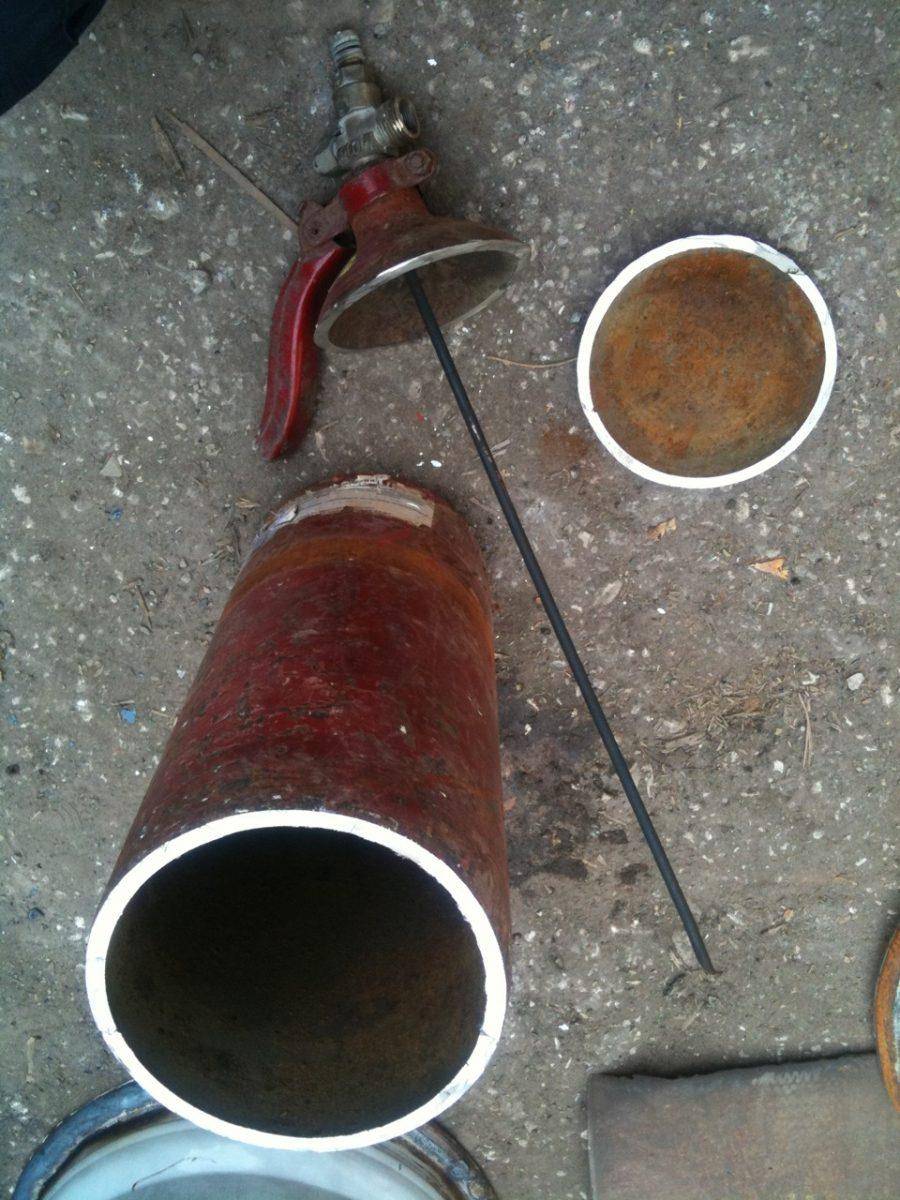

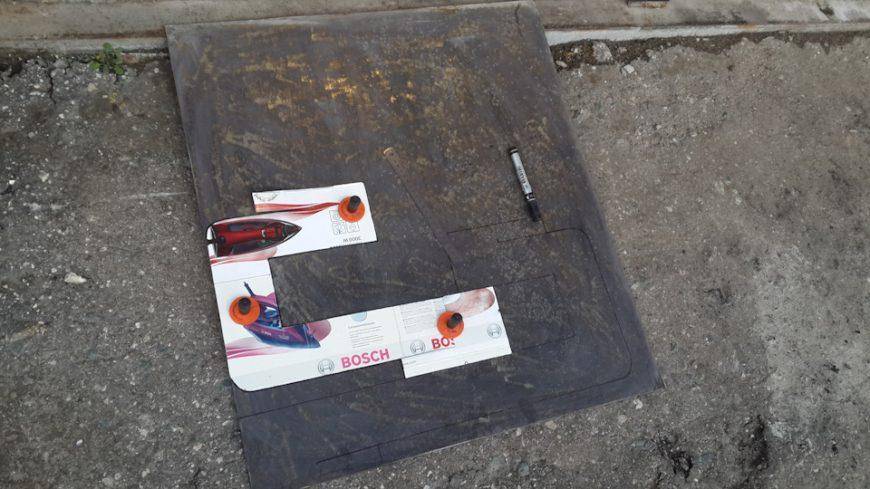

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

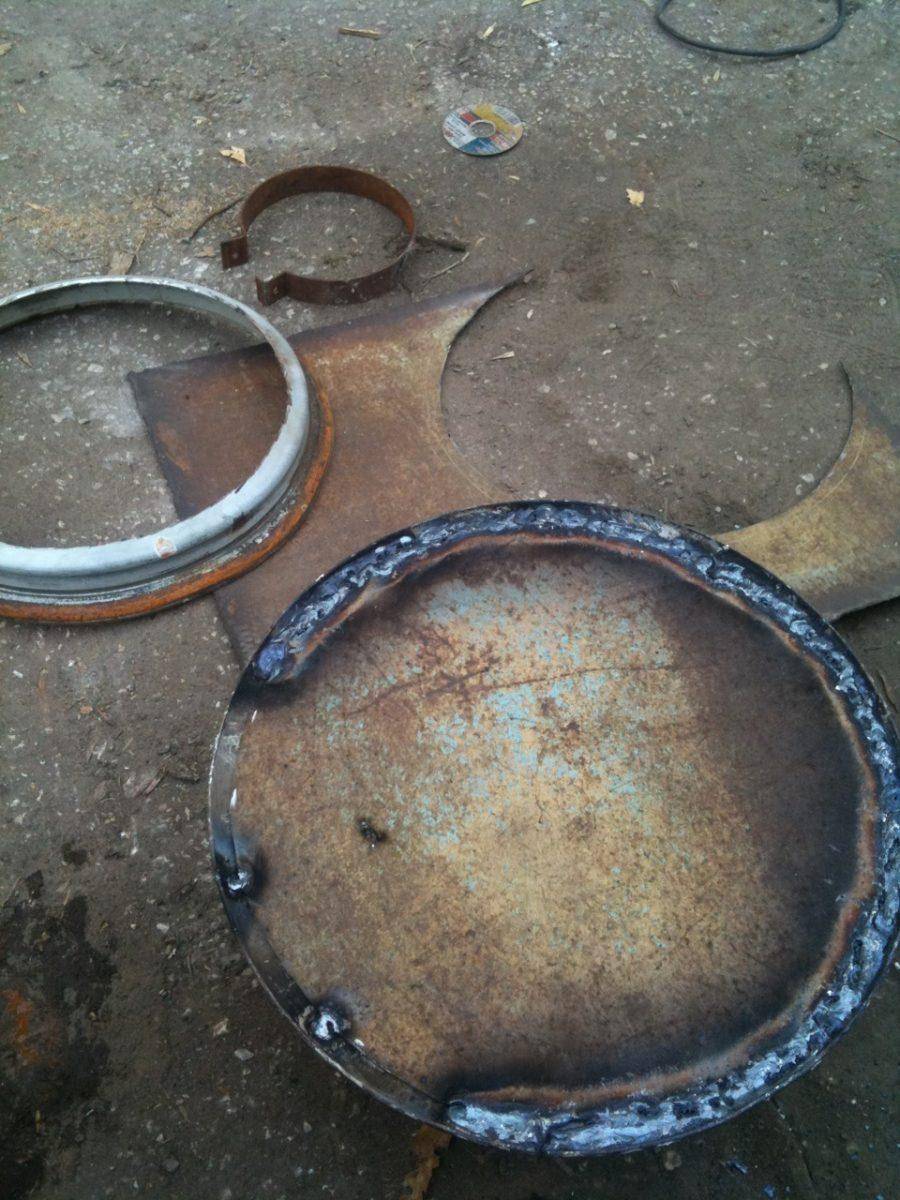

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте
Горелку решил делать 20-сантиметровой – этого хватит.

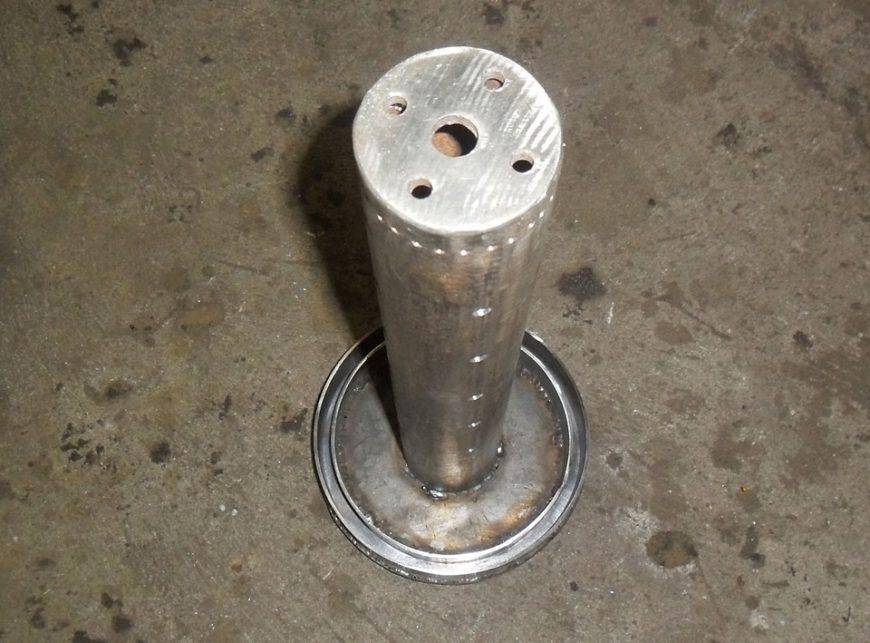

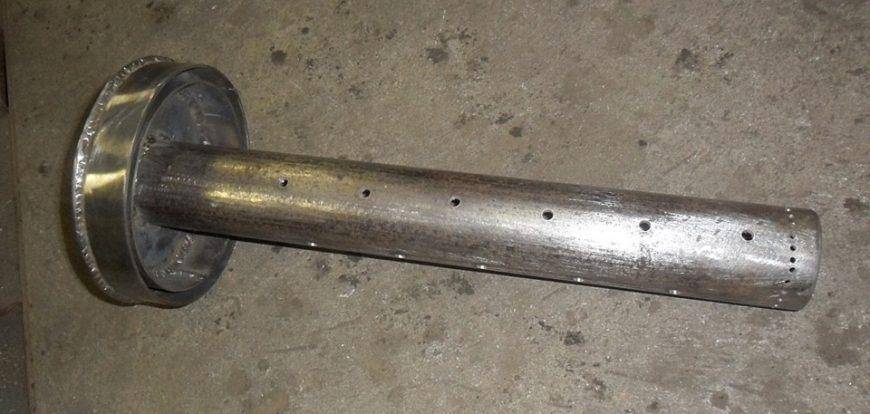

Это будет горелкаСверлю отверстияПодшлифовал

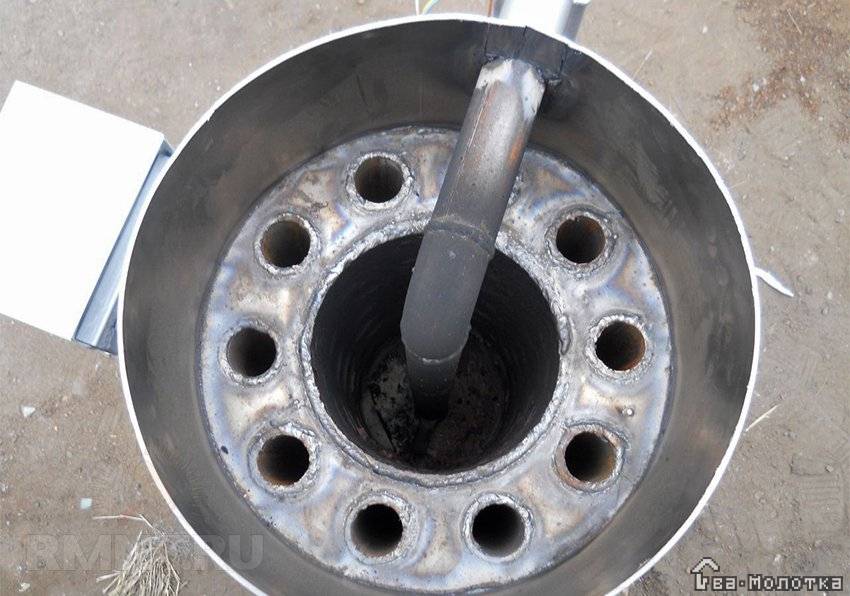

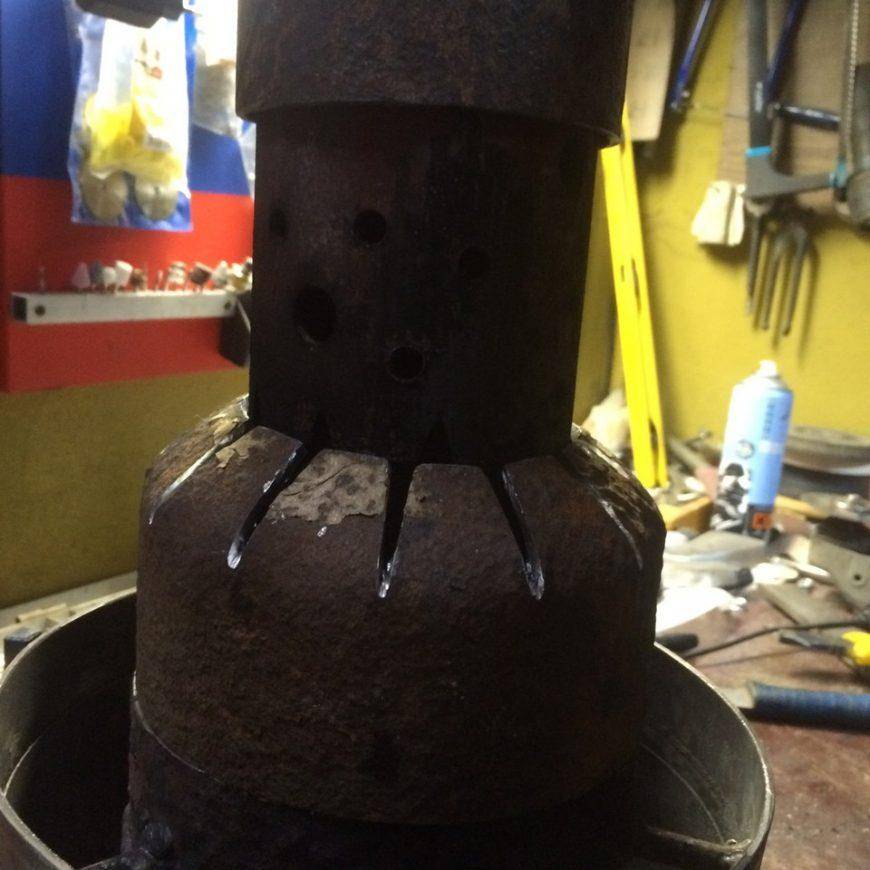

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

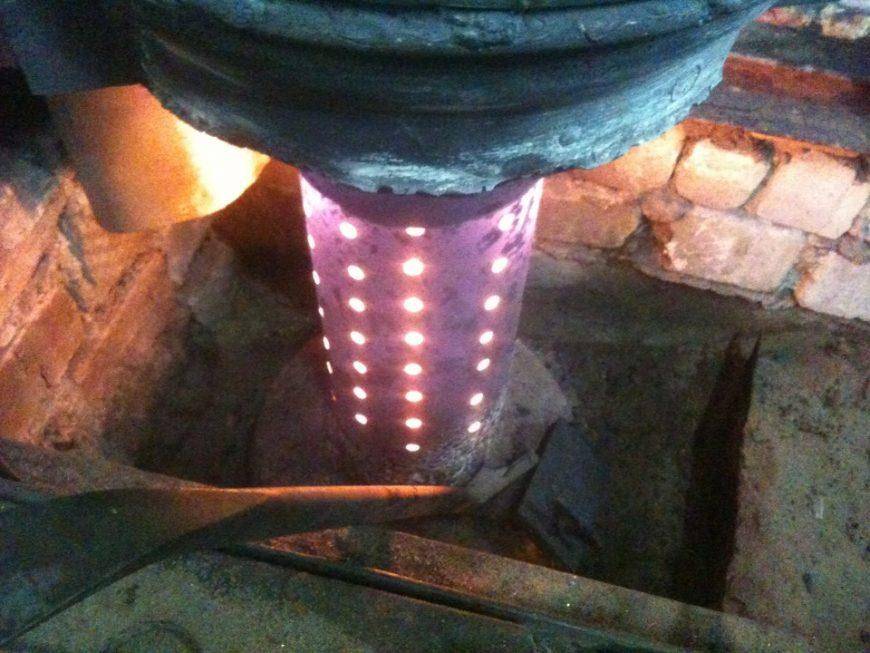

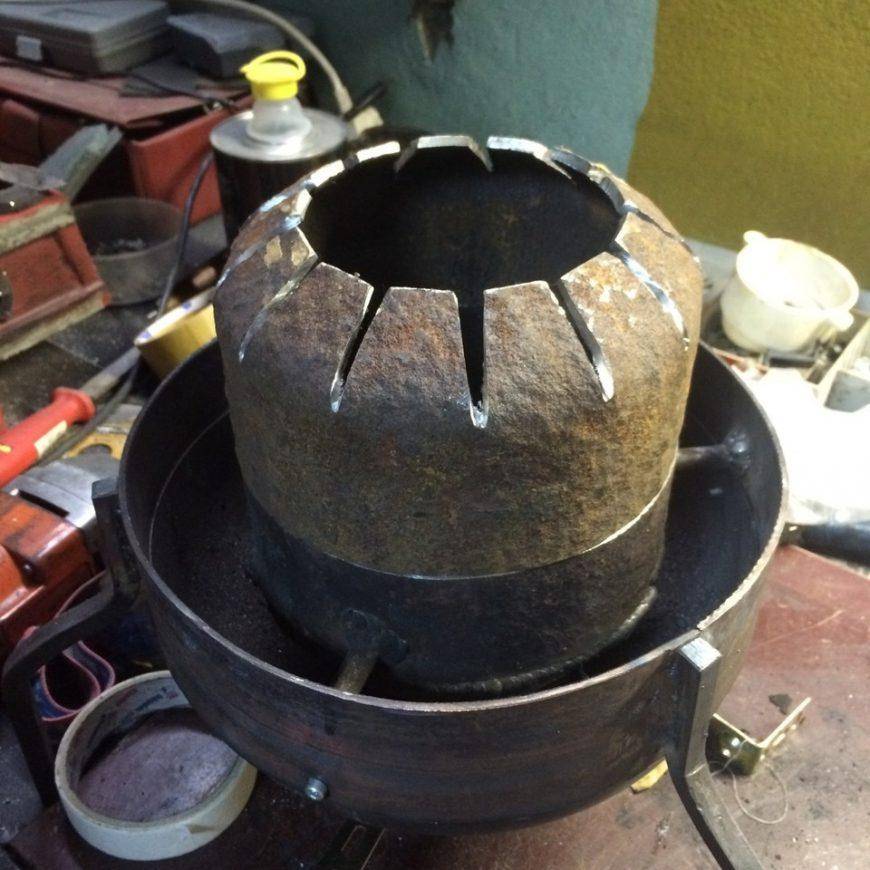

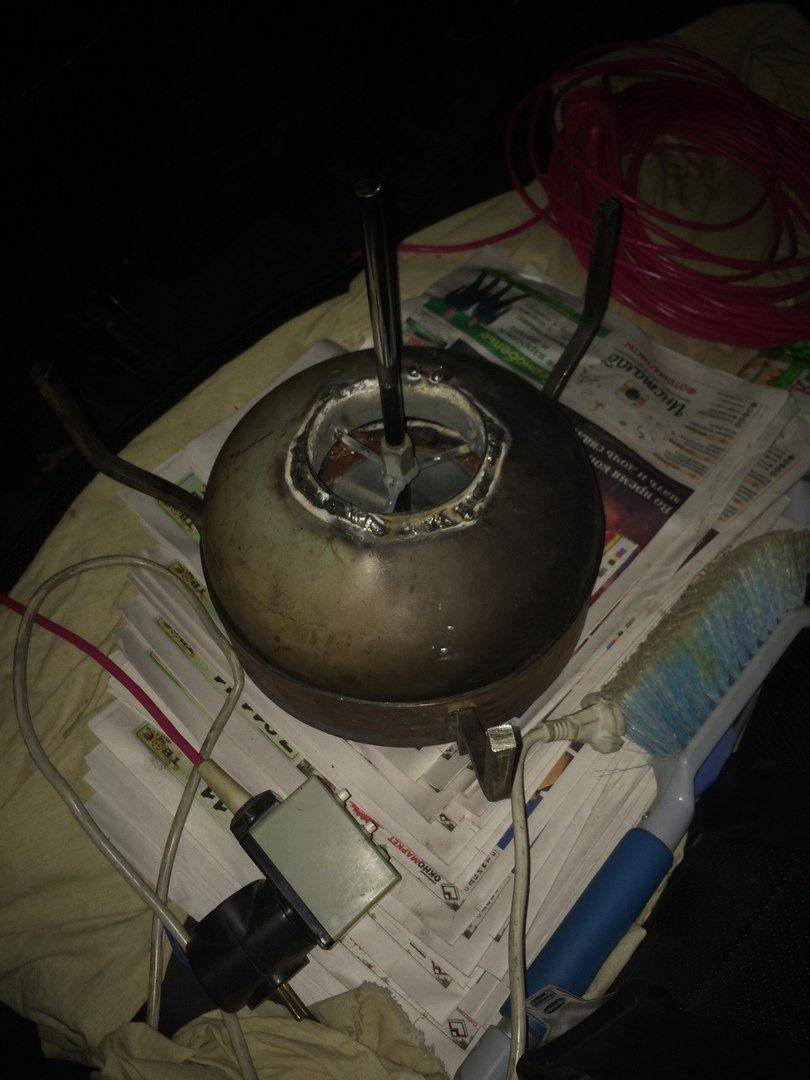

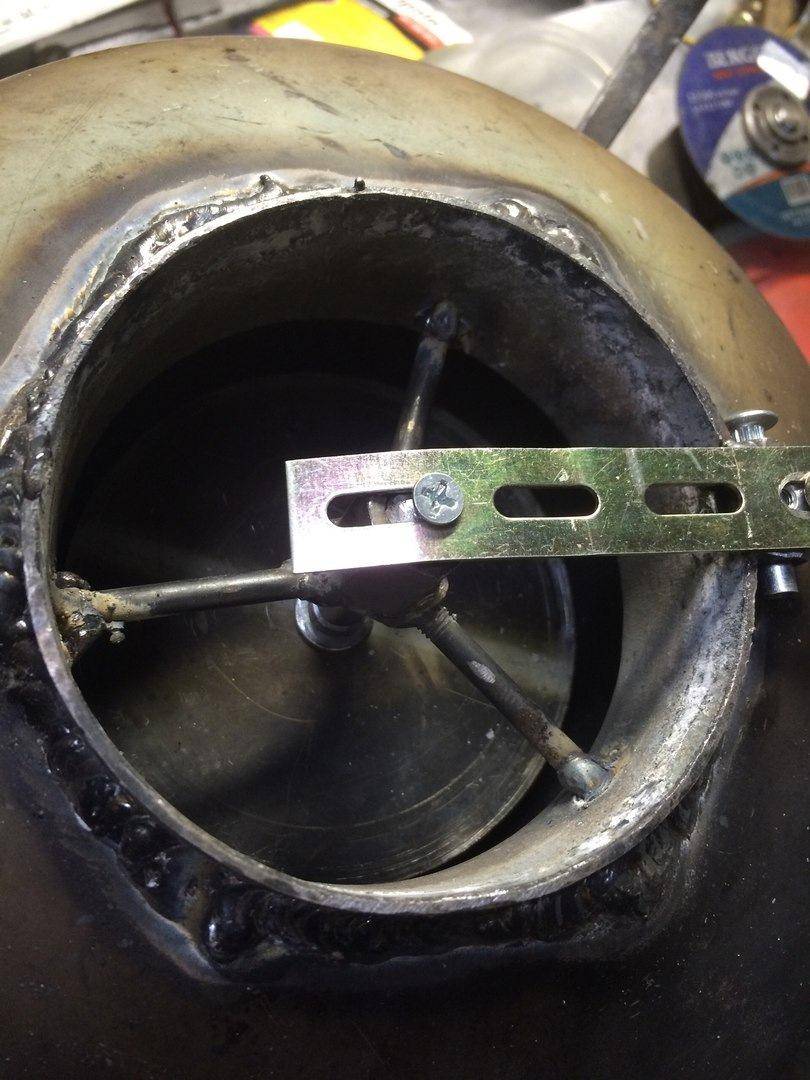

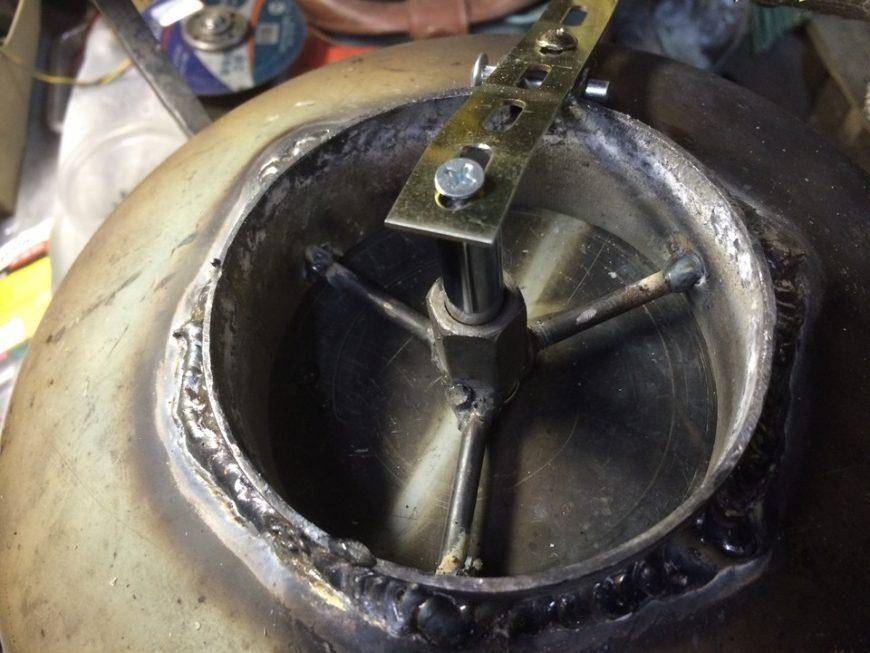

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.
Сначала я вварил горелку в днище верхней камерыУстановил горелку
Буржуйка своими руками
Как сделать буржуйку своими руками? Этот вопрос всегда звучал и сегодня звучит часто. Многие домашние мастера на ее изготовлении хотят сэкономить, и правильно делают. Ведь конструкция печки не очень сложная. Единственное, что вам потребуется, это наличие электрического сварочного аппарата и умение на нем работать.

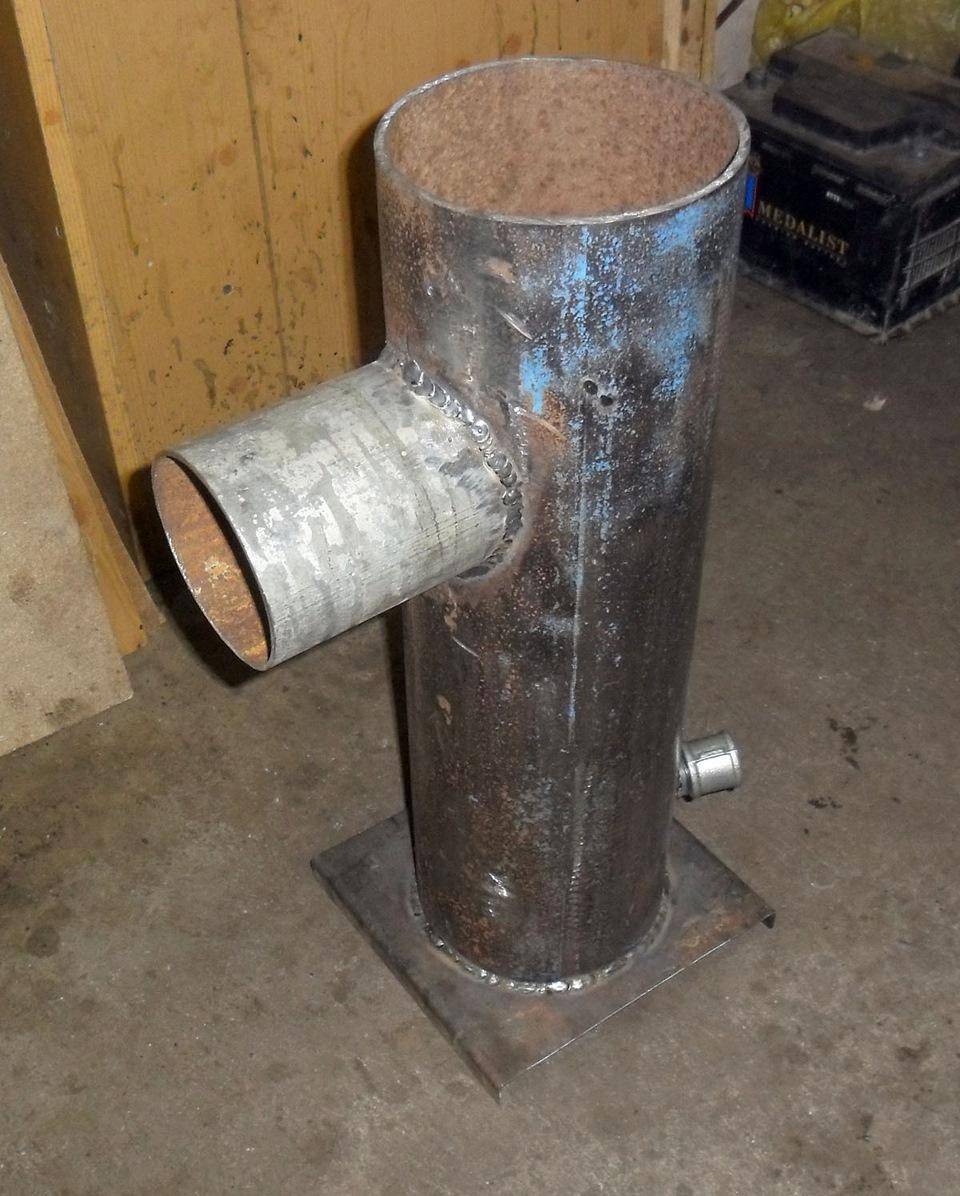

Давайте рассмотрим одну из моделей, изготовленную из металлической трубы большого диаметра. Здесь есть два варианта расположения корпуса прибора. Она может быть горизонтальной или вертикальной. В первом случае агрегат будет занимать много места, во втором мало. Поэтому рассмотрим вторую позицию.
- Сначала работаем с трубой. В ее нижней части ближе к полу необходимо сделать серповидное отверстие. Это будет поддувало. Выше вырезается отверстие, через которое будет делаться закладка топлива.
- Теперь с внутренней стороны необходимо прикрепить колосниковую решетку. Ее можно сделать своими руками из стальных профилей, а можно купить готовую. Готовый вариант – это чугунный элемент, который приварить к металлической трубе нет никакой возможности. Поэтому сначала приварите по месту установки упоры (это могут быть уголки или металлическая арматура), а уже на них укладывать чугунную решетку.
- Теперь вам потребуется два металлических блина, которые можно вырезать из листа железа толщиною 4 мм. Диаметр листа должен совпадать с внешним диаметром трубы.
- Сначала привариваете нижний блин, к которому тут же привариваются четыре ножки, изготовленные из трубы диаметром 32 или 40 мм.
- Затем устанавливается внутрь колосниковая решетка.
- В верхнем блине заранее делается отверстие под дымоход. Теперь этот круг можно приварить к верхнему краю трубы.
- Сверху него приваривается патрубок, который будет соединяться с дымоходом.
- Навешивается дверца и устанавливается заслонка на поддувало.
Отопительный дровяной агрегат из газового баллона
Все, буржуйка готова, ее можно устанавливать и эксплуатировать. Но это самая простая, так сказать, неэффективная конструкция. Чтобы сделать вариант с пиролизным процессом, необходимо внутрь конструкции установить еще один металлический блин, который будет разделять камеру сгорания на две части. В нем придется сделать несколько отверстий небольшого диаметра, расположенных равномерно по всей площади круга. Это делается для того, чтобы топочные газы беспрепятственно проникали в верхнюю камеру.
Но и это еще не все. Придется позаботиться о том, чтобы во вторую топку поступал кислород. Без него топочные газы не будут воспламеняться. Здесь два варианта:
- Использовать коаксиальный дымоход. Тогда придется позаботиться о том, чтобы топка герметично закрывалась.
- Установить с боку печки несколько трубок, которые одним концом будут вварены во вторую камеру, а другим концом будут направлены вниз рядом с печкой. Холодный воздух по физическим законам будет затягиваться в топку, обеспечивая газы кислородом.
Это была самая простая конструкция буржуйки. Если вас интересуют более продвинутые модели, то найти сегодня чертежи для сборки буржуйки своими руками – проблема не самая большая. Во всяком случае в Интернете информации такой полно. Так что выбирайте понравившийся вам вариант и приступайте к его изготовлению. Но учтите, что эта печка – не самый простой агрегат в плане исполнения. Вы должны быть на самом деле классным сварщиком, чтобы обеспечить и надежность конструкции, и точную подгонку всех ее узлов и частей, и герметичность стыков.
Буржуйки, работающие на отработке
Как работает печь на отработанном масле?
Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.
Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.
Можно сделать несколько видов отопительных систем на отработанном масле своими руками:
- буржуйка;
- капельница;
- горелка Бабингтона.
Изготовление каждой из них имеет несколько нюансов.
Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.
Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.
Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.
Каждую из таких печей можно сконструировать самостоятельно.
Особенности отопительных конструкций на «отработке»
Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.
Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

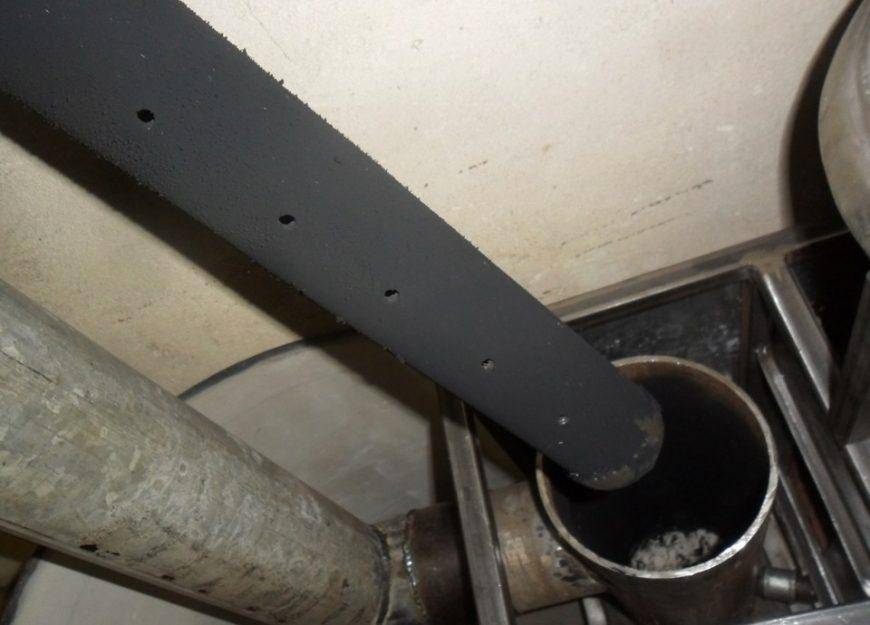

В большинстве случаев оба отсека соединятся между собой при помощи трубы
Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами
Ниже приведены основные преимущества агрегатов на «отработке».
- Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
- Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
- Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.
Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.
- Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
- Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.
Универсальный вариант: дрова + отработка
Понять, как можно сделать универсальную буржуйку на отработке, не сложно. Нижний бак такой печки представляет собой обычную дровяную буржуйку с колосниками, отделением для сбора золы и дымоходом. В верху этого отделения устанавливают емкость для отработанного масла и делают вьюшку с заслонкой.
Модернизированное нижнее отделение соединяют с камерой вторичного сгорания специальной трубой, в которой предусмотрены отверстия для воздуха и возможность их при необходимости закрыть. Сверху выводится дымоходная труба.
Если нужно использовать такой агрегат в качестве буржуйки, нужно вынуть емкость для масла и закрыть вьюшку, а также отверстия на трубе. После этого в печке можно сжигать дрова, уголь, опилки и т. п. Чтобы перейти на отопление отработкой, действия совершают в обратном порядке:
- Устанавливают бак для масла.
- Открывают вьюшку.
- Открывают отверстия для поступления вторичного воздуха.
После этого в буржуйке можно использовать в качестве топлива отработанное машинное масло.
Чтобы работа такой буржуйки была безопасной, ее необходимо регулярно очищать. Для этого верхнюю часть вторичной камеры сгорания делают съемной. Ее очищают в доступных местах, а также производят обстукивание дымоходной трубы, чтобы удалить скопившуюся сажу. Помимо этого, следует регулярно удалять накопившуюся грязь из бака для масла.
Вам также может быть полезен материал об общих принципах работы печного оборудования на отработанном масле и правилах безопасности: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.
Как чистить печь?
Первая чистка

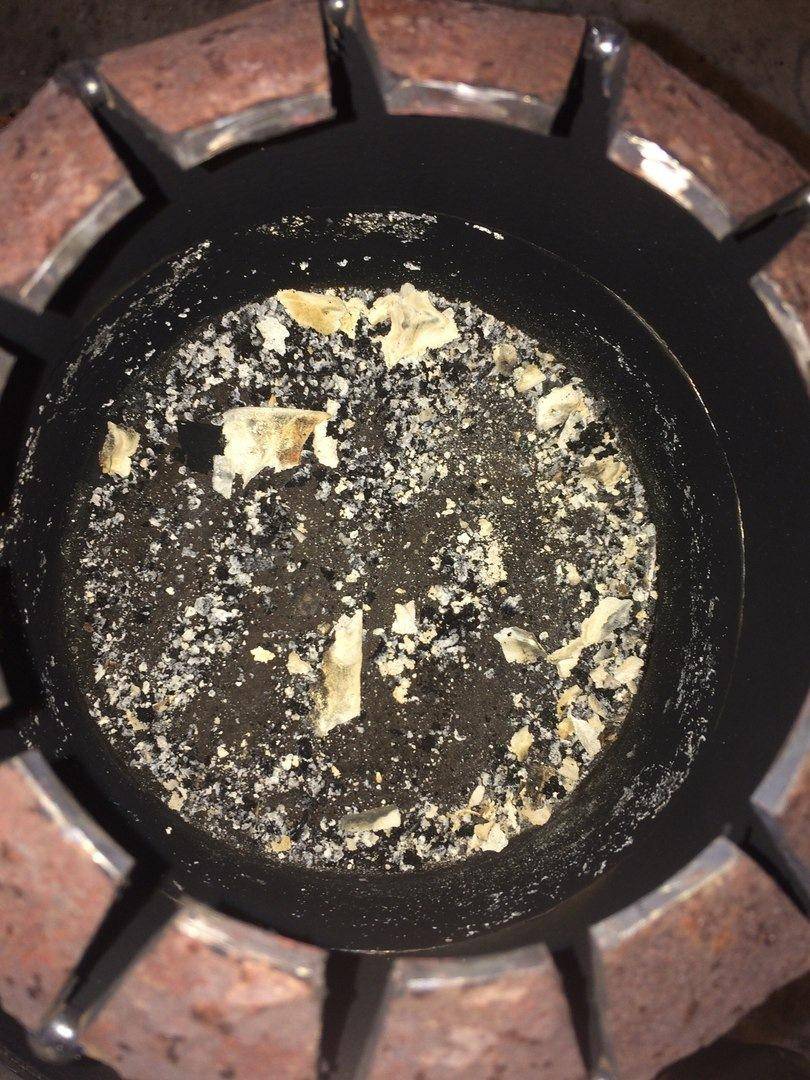

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.
При чистке я обычно придерживаюсь следующей последовательности:
- беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
- убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
- с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
- достаю сам поддон и вытрушиваю отходы.
Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.
Удачной работы!
Принцип действия печки на отработке
Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.
Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.
Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

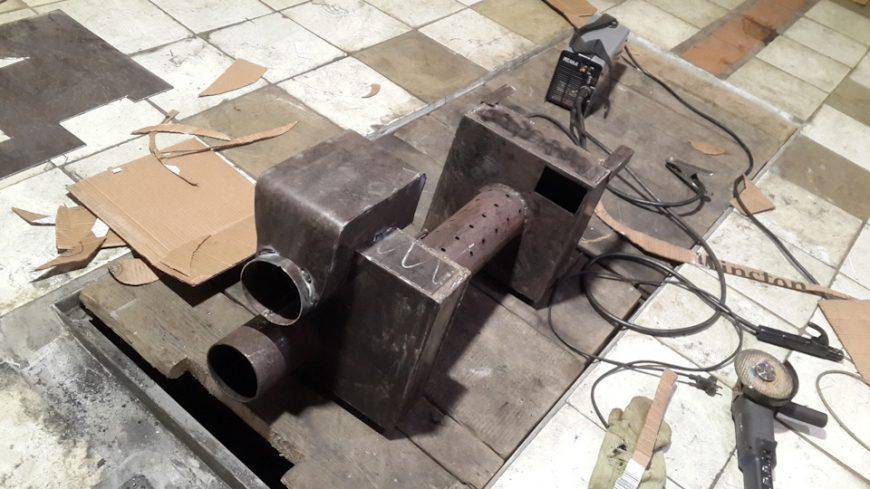

Форма таких агрегатов может быть различной – суть от этого не меняется
Из чего собирать печь?

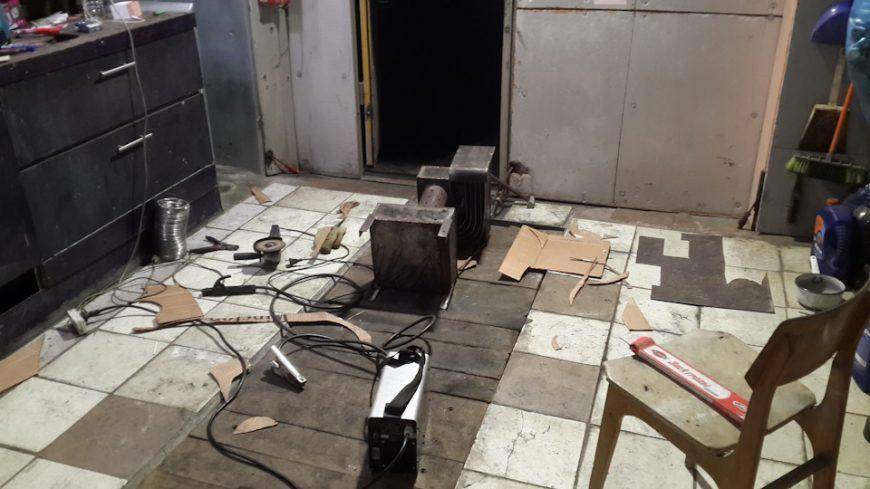

Для сборки подобной печки я подготовил следующее:
- баллон от газа на 50 литров;

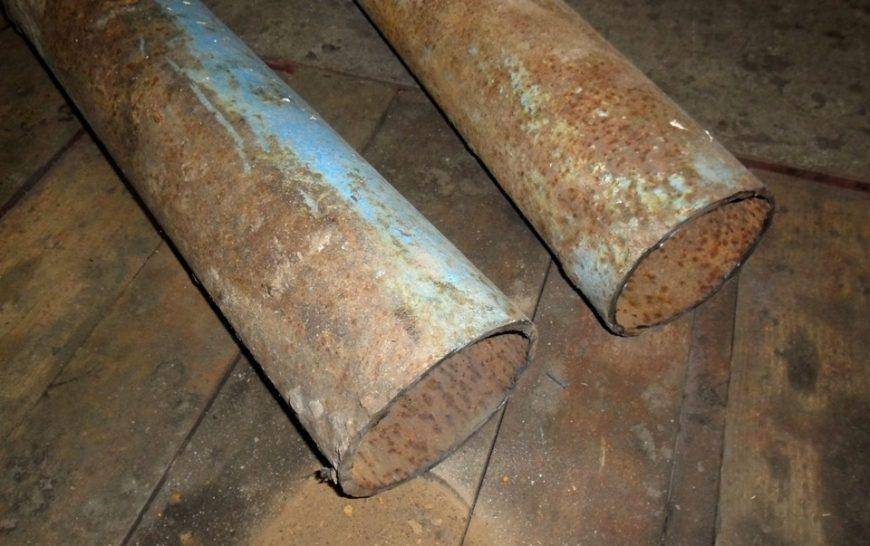

- стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
- стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
- лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;

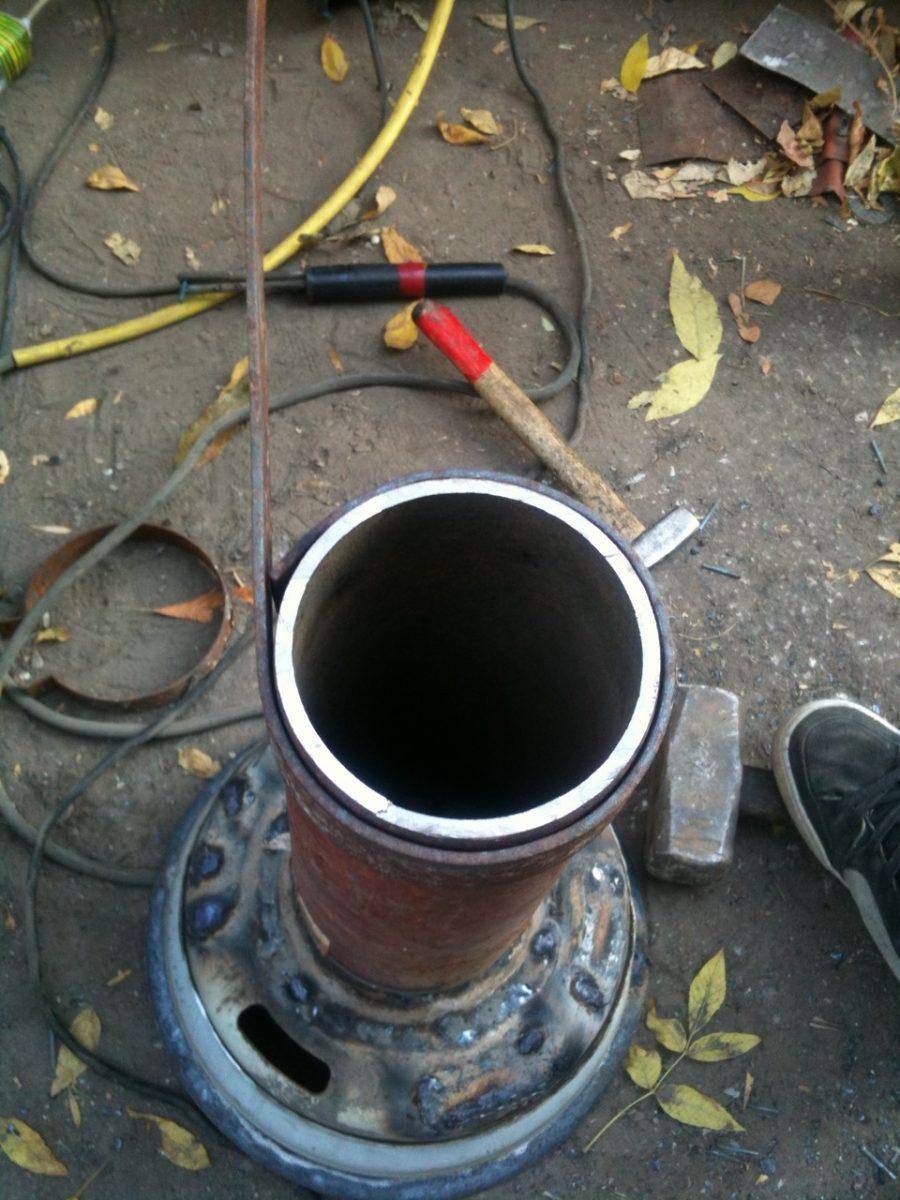

- тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
- пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;

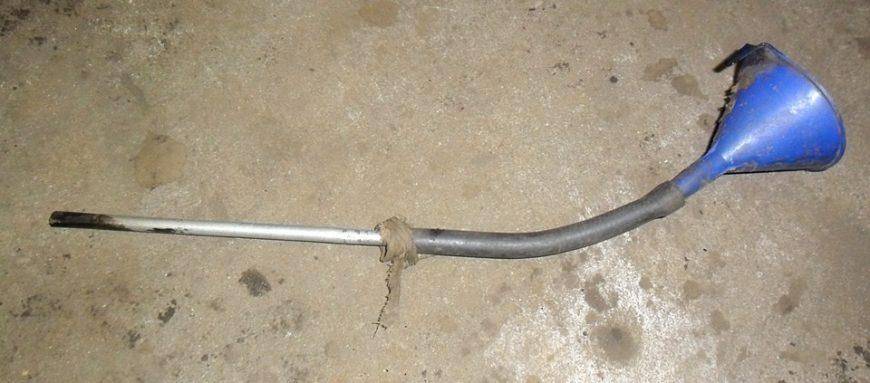

- кусок шланга для подачи топлива;
- пару хомутов;

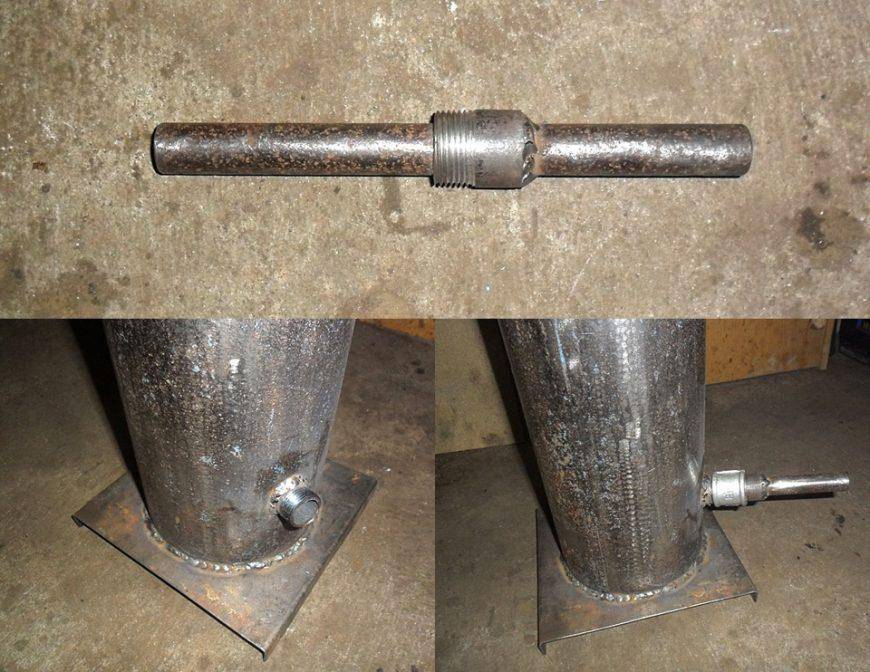

- кусок полудюймовой трубы. По ней в печку будет подаваться масло;
- вентиль на полдюйма;
- петли.
Розжиг и эксплуатация
Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.
При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.
Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.
Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.
Как сделать самодельную печь на отработанном масле
Представленная ниже модель печки на отработанном масле, пожалуй, наиболее простой и в то же время эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

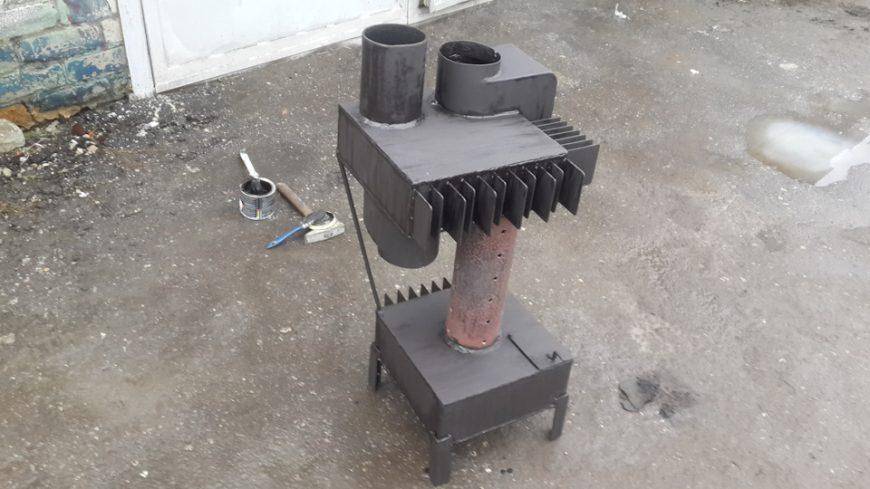

Печь на отработке
Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками. Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.
Эксплуатационные и технические характеристики самодельной печи на отработке.
Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).
#8211 минимальная высота дымохода 4 м (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.
#8211 диаметр дымохода 102 мм
#8211 габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм
#8211 масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час кпд 75% температура печи #8211 800-900 градусов, а на выходе из печи #8211 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).
Достоинства печи.
1. Самое главное достоинство такой печи на масле #8211 это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают #8211 летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.
Капельная буржуйка на отработке
Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло.
Далее берут горелку вместимостью около 2 л, подсоединяют к ее шлангу медную трубку длиной 1 м, а затем складывают вдвое.
Такой агрегат, работающий на отработанных нефтепродуктах, может коптить, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию
В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

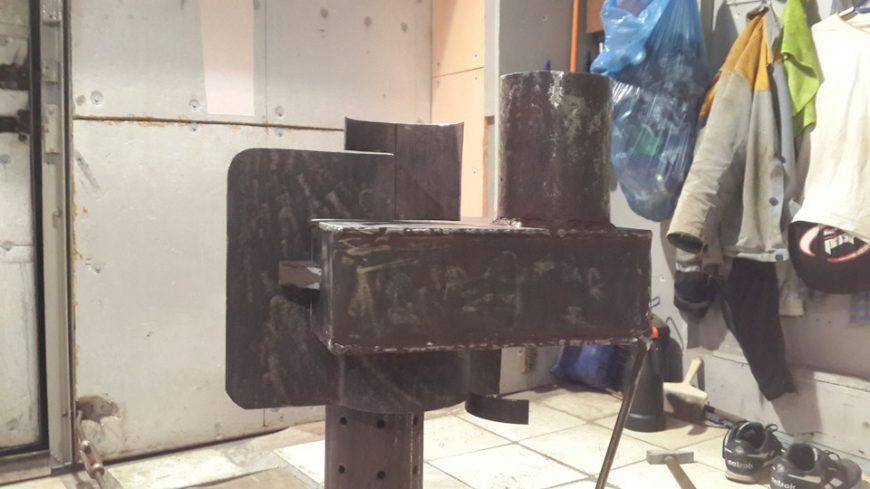

Масляная печь с теплообменником
Нередко масляную печь используют как котел водяного отопления. Это возможно после установки теплообменника в верхней камере сгорания. Для хорошей теплоотдачи понадобится емкость внушительных размеров — около 30–50 литров. Внутри камеры монтируют теплообменник, это может быть змеевик или система трубок из стали, либо внутренний бак.
Из-за того, что проход продуктов сгорания около теплообменника затруднен, нагар и копоть образуются существенно быстрее, в процессе розжига возможно также появление конденсата. Для облегчения очистки теплообменник должен иметь хотя бы одно фланцевое соединение, уплотненное асбестовым шнуром.
Роль теплоносителя в системе обычно отводится антифризу или специальным жидкостям. Теплоноситель должен постоянно двигаться, поэтому в контур отопления встраивают циркуляционный насос.
Принцип действия и конструктивные особенности
Фантастическая дешевизна (печь на отработанном масле своими руками может быть собрана буквально из металлолома) не мешает этой уникальной конструкции использовать почти классический принцип пиролиза. Это делает ее не только недорогой в изготовлении и эксплуатации, но и высокоэффективной. Трехкамерная система обеспечивает 2 последовательных этапа сжигания отработанного масла – сначала его паров, а затем повторного горения выделяемых горючих газов. Таким образом, у печи значительно повышается КПД, а масса токсичных и вредных веществ, напротив, уменьшается.

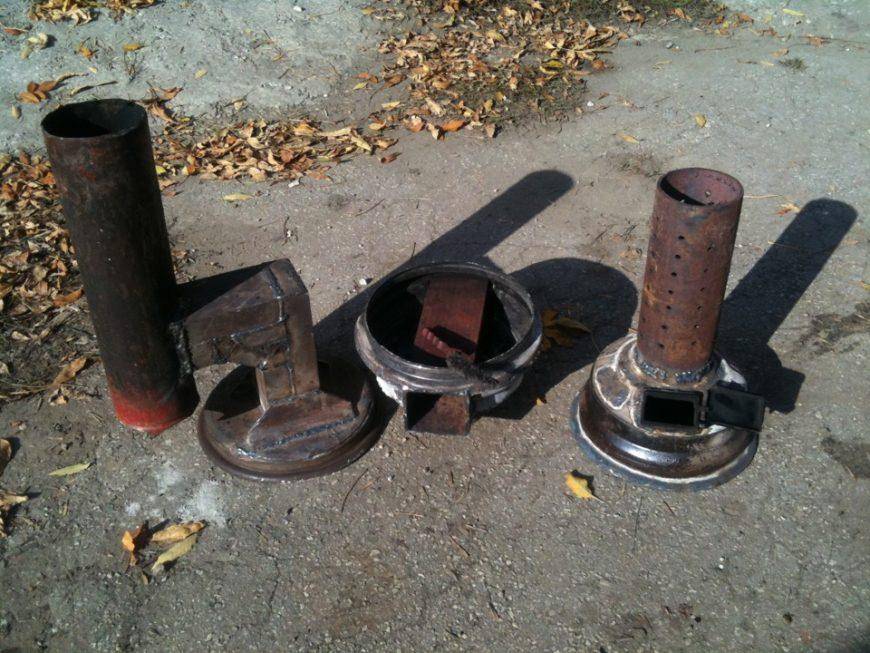

Конструктивно чертеж печки на отработанном масле содержит тройку главных элементов камер:
- нижнюю, совмещаемую с баком, камеру с низкой температурой горения (одно и то же отверстие в ней служит для подачи топлива, его розжига и регулируемого поступления воздуха);
- центральную среднетемпературную камеру (представляющую из себя обычный обрезок трубы с дырками, в которой происходит горение масляных паров);
- верхнюю – высокотемпературную, оканчивающуюся дымовой трубой – камеру, дожигающую перегретые газы с содержащимися в них мелкими частицами, превращаемыми практически в чистый дым;
Если изготавливается печь на отработанном масле, чертежи ее обычно содержат, на первый взгляд, непропорционально длинную трубу дымохода (при столь компактной конструкции – более 4-5 метров). Кроме того, печка на отработке своими руками подразумевает только строго вертикальное расположение трубы – в противном случае дымоход будет быстро забиваться сажей, что приведет к резкому увеличению в дыме взвесей вредных веществ из-за уменьшения тяги и понижения температуры горения.
Особенно актуально это при установке печи в закрытых, слабо проветриваемых помещениях – хотя именно в них низкие потолки порою вынуждают все же располагать дымоход под наклоном. В этом случае необходимо будет позаботиться о частой его очистке – а трубный выход обязательно снабжать оголовком, служащим защитой от попадания внутрь системы атмосферных осадков и пыли.
Обустройство дверец
Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.
Зазор

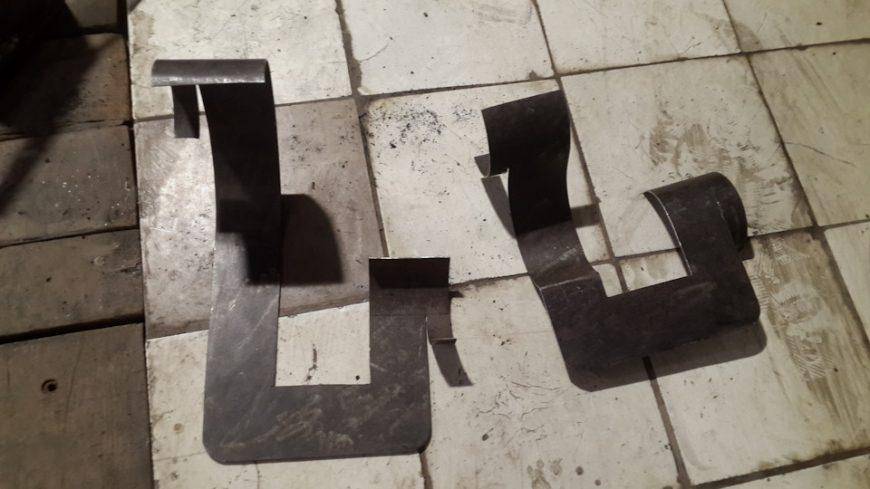

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.
Приклепал упорные пластины
Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.
Простой замок
К стене привинтил несколько кусков металлического уголка.
На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).
Установил печку
Компактные модели печей на отработанном масле

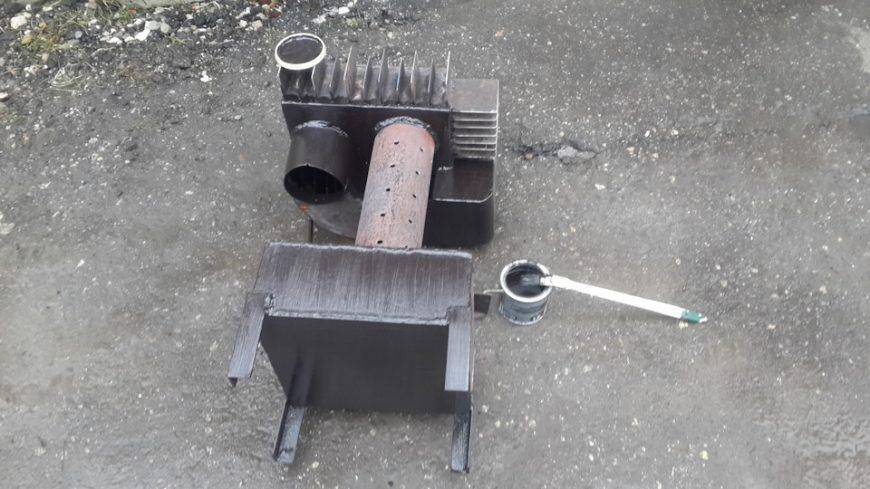

Существуют более простые модели, которые можно собрать своими руками. Буржуйка на отработке из листового железа более компактна и полностью автономна.
Принцип действия несколько отличается от предыдущей модели. Масло заливается в емкость (2) и поджигается. Во время горения температура поднимается и только через 3-5 мин начинается процесс пиролиза. Основным недостатком такой буржуйки является необходимость постоянного присмотра за процессом горения. Необходимо постоянно доливать отработку, кроме того это весьма пожароопасный процесс. Несмотря на то, что нет необходимости в фильтрации масла, как у печей с капельными системами подачи топлива, к качеству отработки необходимо подходить со всей ответственностью. Если в горящую печь доливать отработку содержащую чужеродные фракции или воду, кипящее и горящее масло может выплеснуться из бункера и сильно обжечь.

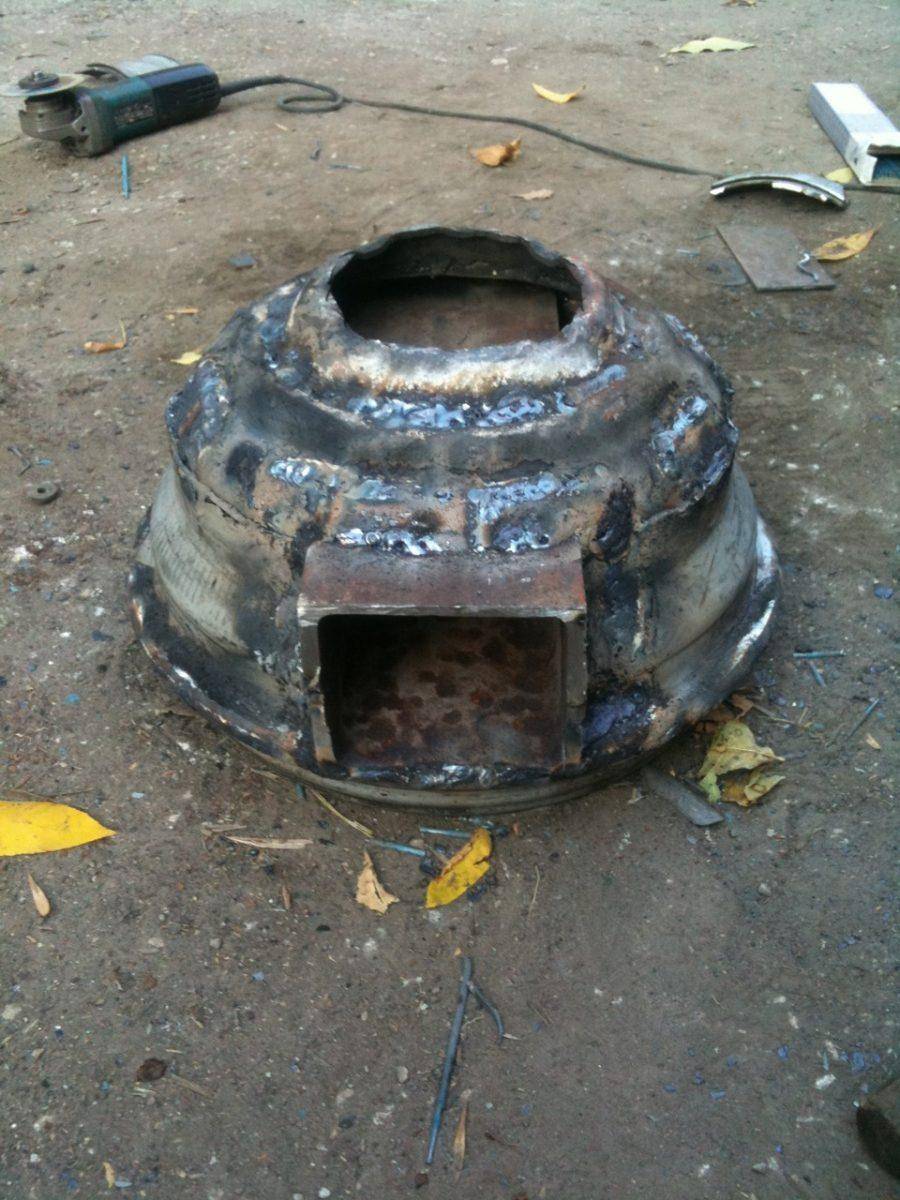

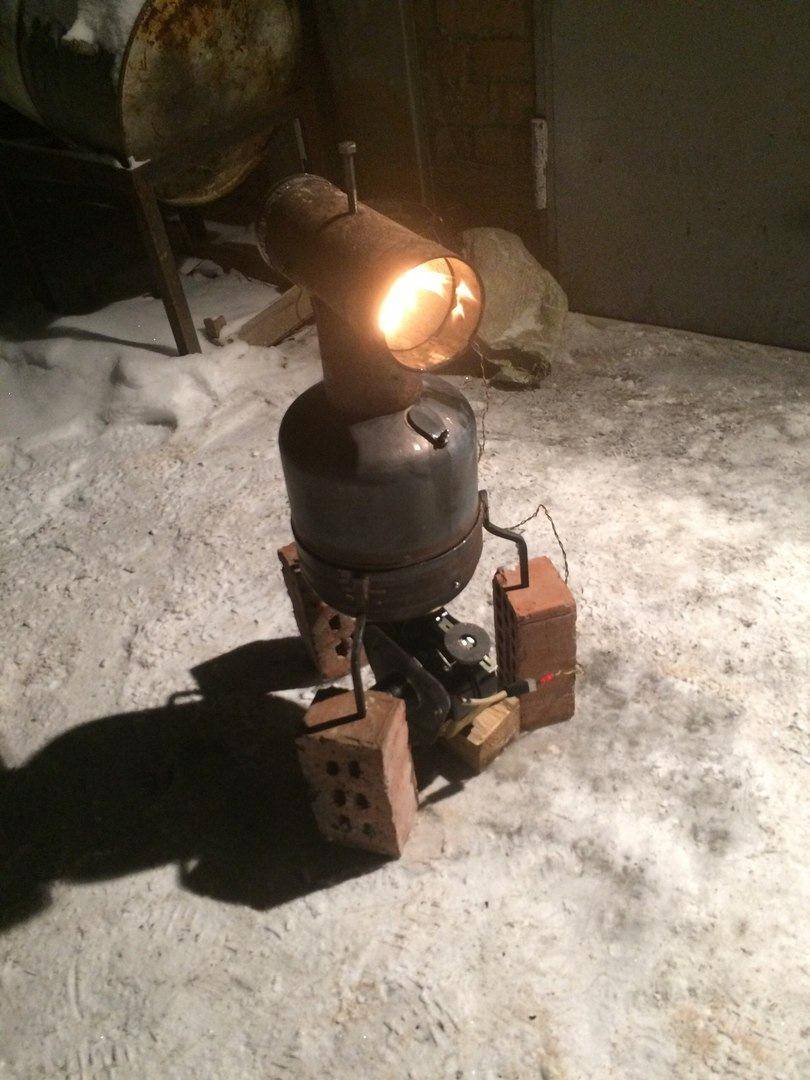

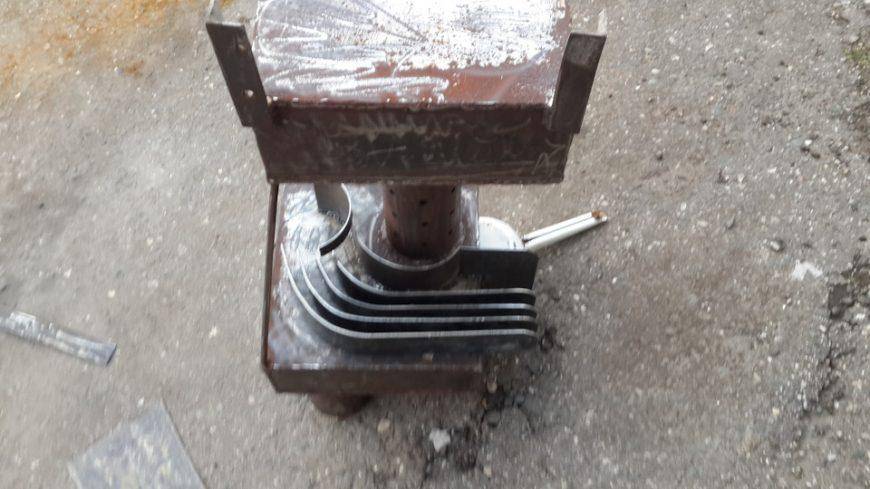

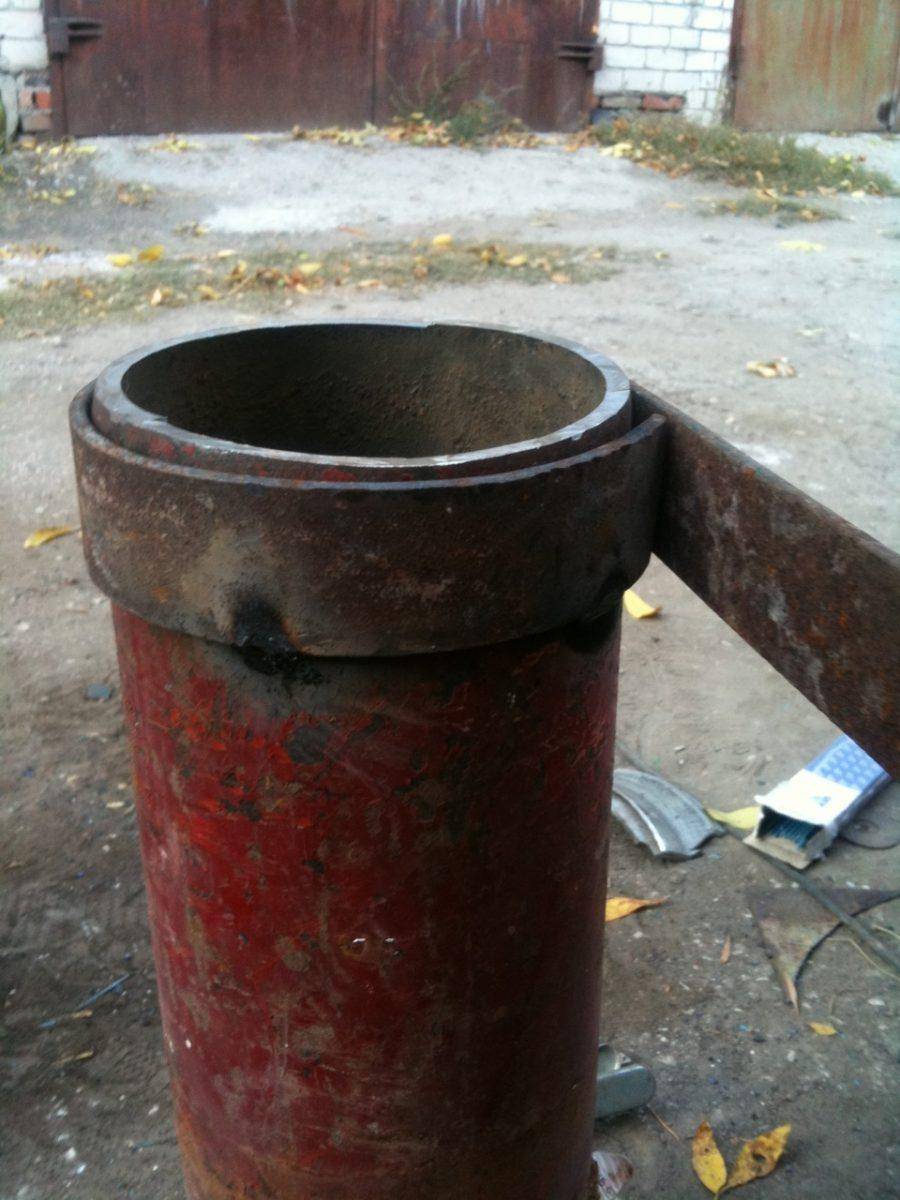

Самодельная мини печь на отработке
Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.
Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.
Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.
Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см
Особое внимание стоит уделять свариванию швов в воронках.. Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.. Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.
Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.
Работа на других видах топлива
Не нужно заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке на глаз
, получая превосходные результаты.
В наших обзорах мы уже не раз публиковали схемы обычных дровяных буржуек, в том числе пиролизного типа. Они изготавливаются из листового железа или старых газовых баллонов. Будучи снабжёнными большими топками, они позволяют сжигать практически любые виды твёрдого топлива. Если постараться, можно изготовить универсальный отопительный аппарат – это печь на дровах и отработке.
Для этого потребуется горелка на отработке, представленная на рисунке ниже. Здесь мы видим всё ту же первичную камеру сгорания с подключённой к ней перфорированной вертикальной трубкой. Только окончательное дожигание будет происходить не во вторичной камере, а в камере дровяной буржуйки. Ваша задача – организовать на ней съёмную дверцу, чтобы можно было включить вместо неё представленную горелку.
Переделать буржуйку под отработку не представляет особого труда – просто воспользуйтесь опубликованными в нашем обзоре схемами и советами.
Особенности конструкции и эксплуатации
В нашей стране используются в основном самодельные печи. Внешний вид и размеры могут варьировать в достаточно широких пределах, но конструкция и принцип действия не меняется.
Отопительные приборы этого вида состоят из двух частей. Масло наливается через горловину в нижнюю емкость и поджигается при помощи кусочка бумаги. По мере нагревания начинается испарение и смешивание паров масла с воздухом из центральной части (горелки). Огонь перемещается в верхнюю часть буржуйки, выделяется большой объем тепла (верхняя емкость накаляется до 600оС, КПД достигает 75%).
Интенсивность горения регулируется крышкой горловины, расположенной в нижней емкости. Если нужно быстро нагреть помещение, крышку можно открыть. Для поддержания температуры достаточно щелочки в сантиметр.

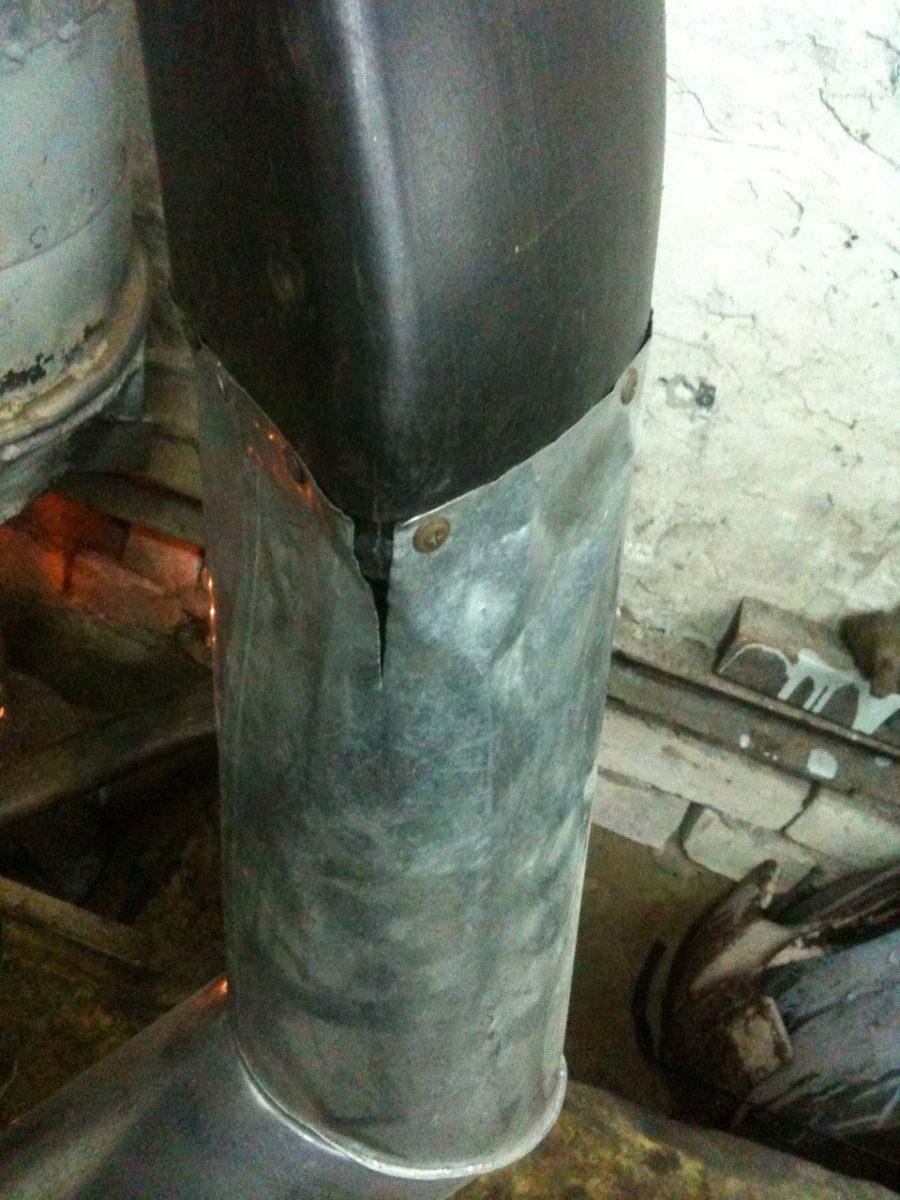

Основное неудобство использования буржуйки на отработке — высокие требования к дымоходу. Его высота не должна быть менее 4-х м, диаметр — не менее 10-и см. Идеальная труба — без горизонтальных участков. Часть трубы, расположенную на улице, необходимо заизолировать, чтобы исключить образование конденсата (и коррозии) и улучшить тягу.
Изготовление горизонтального отопителя
Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.
Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:
В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.
Где стоит использовать самодельную печь на отработке
Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.
Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.
Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.
Делаем буржуйку на отработке

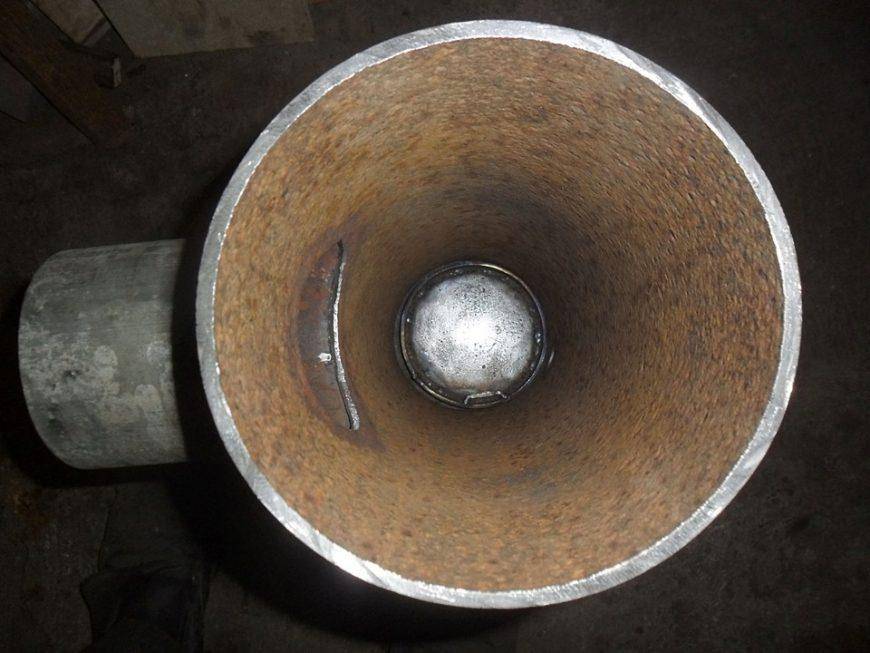

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

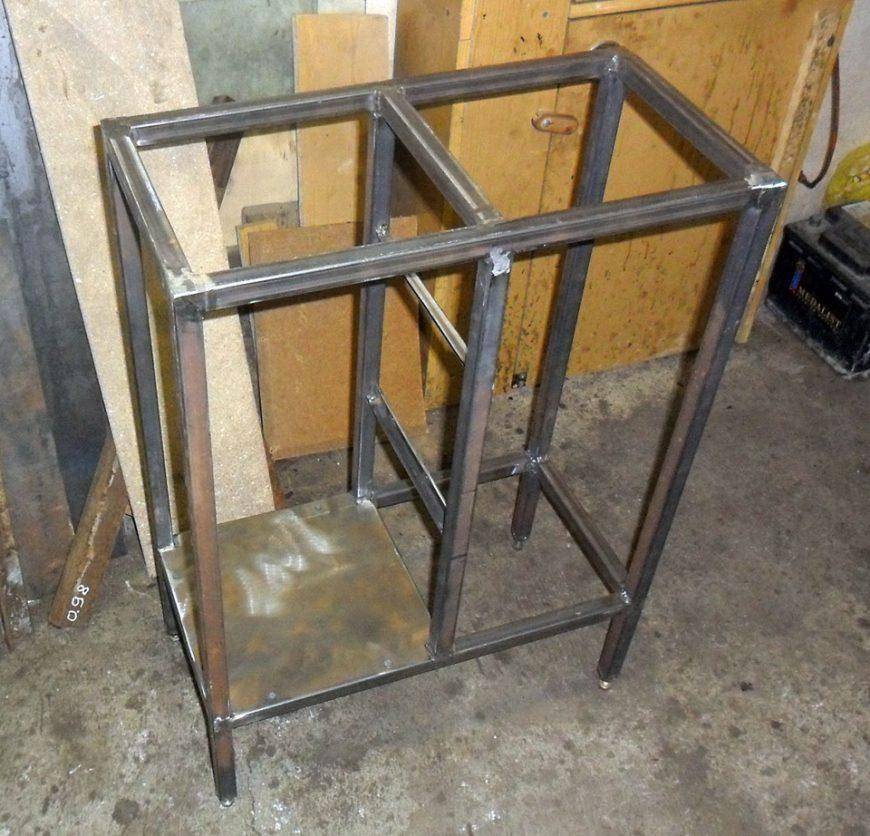

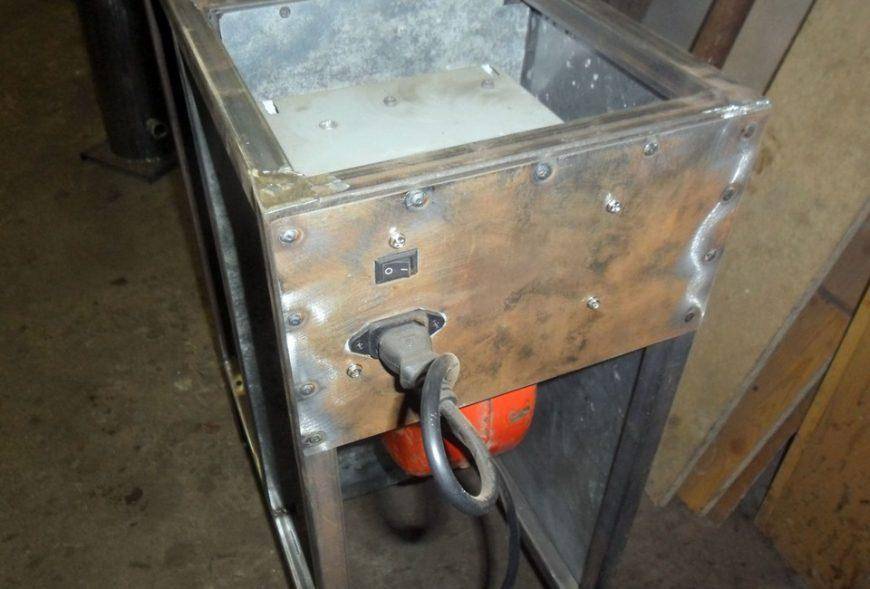

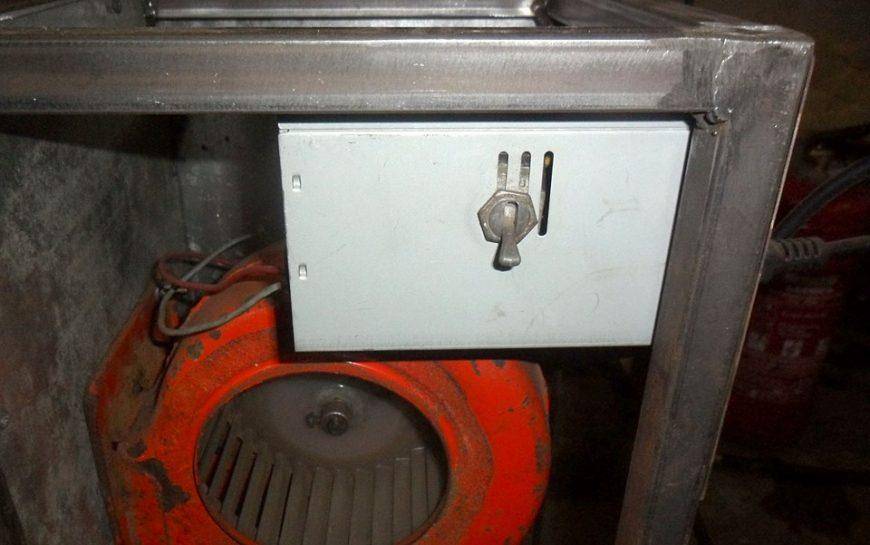

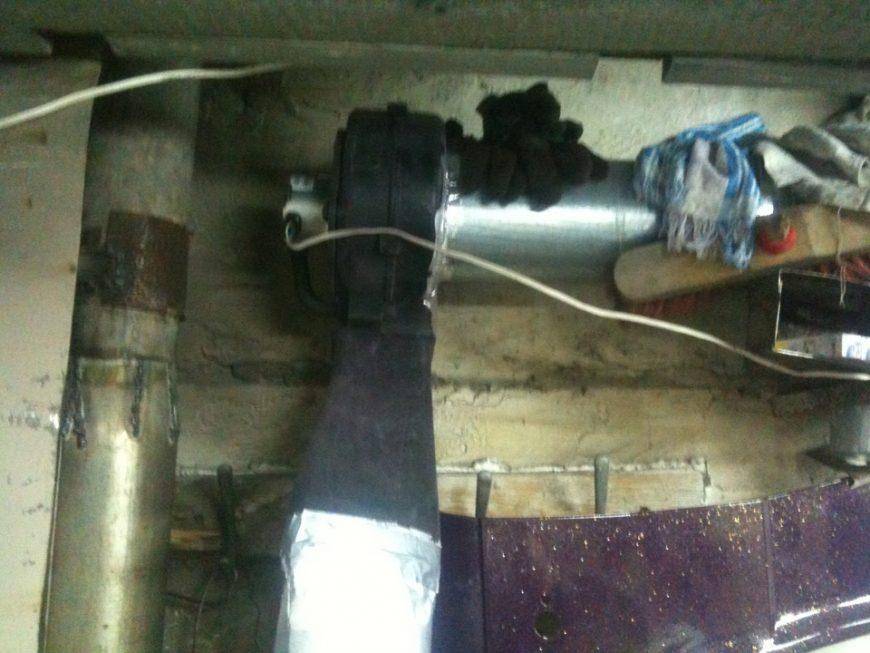

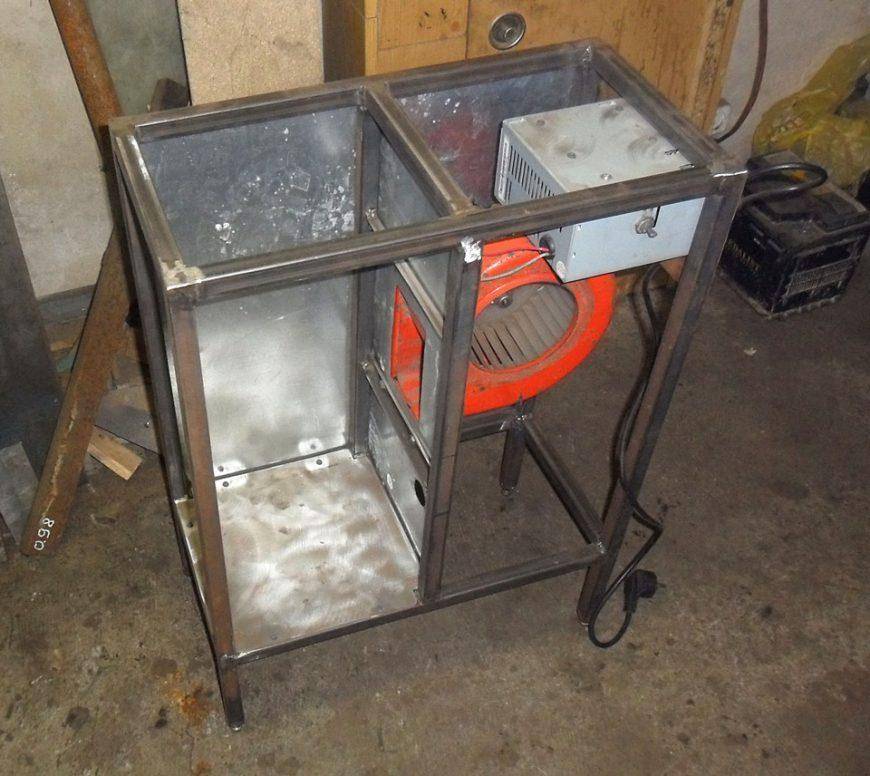

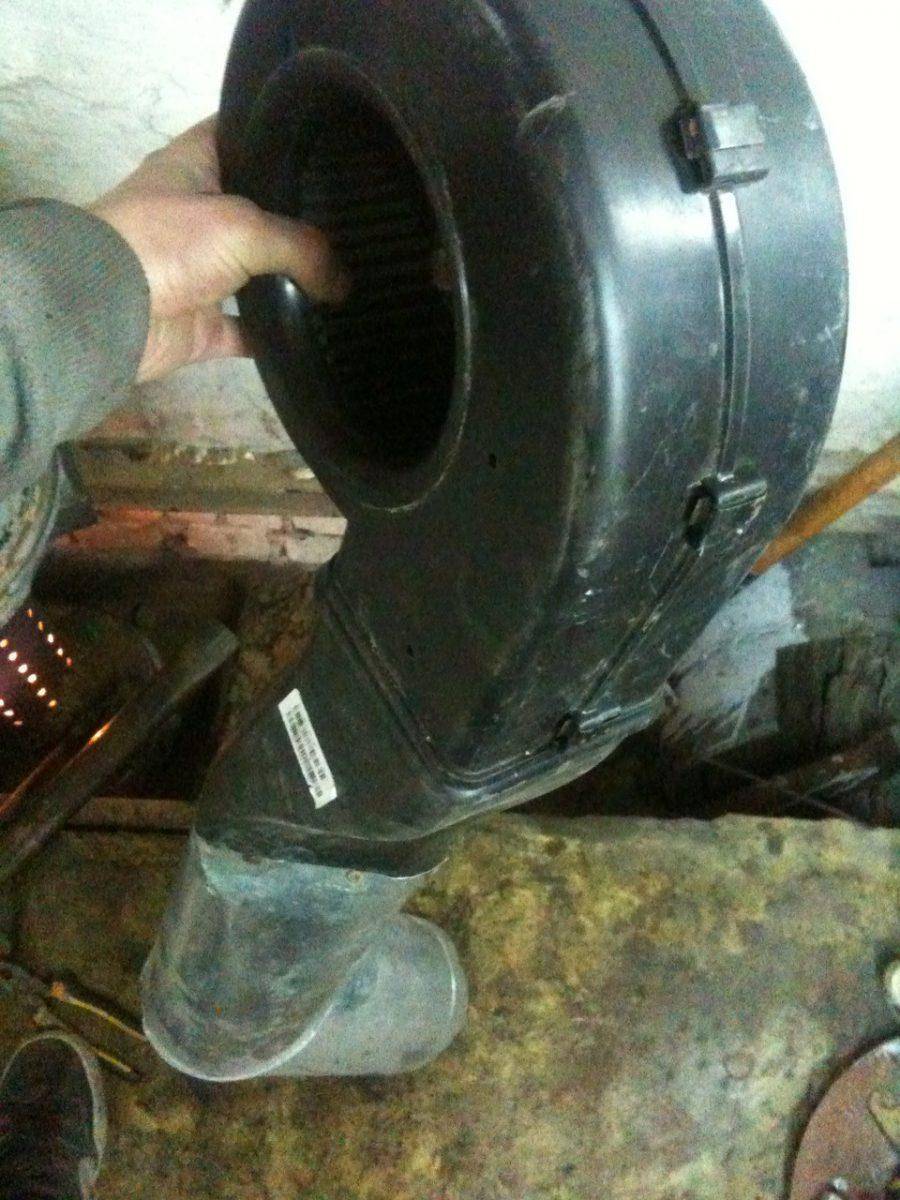

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).
В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:
