Назначение и принцип действия гидравлической стрелки для отопления

Гидрострелка в системе отопления частного дома и ее пошаговая установка своими руками

Для изготовления гидрострелки можно использовать металлическую трубу или емкость. Это позволит снизить затраты, особенно если вы самостоятельно можете выполнить сварочные работы (полуавтоматом). Также вы можете обратиться к опытному специалисту. После изготовления гидрострелки ее нужно утеплить.

Шаг 1. Берем необходимые инструменты и запчасти

Вам понадобятся:

  • Сварочный аппарат (аргон);
  • Профилированная труба необходимого диаметра;
  • Заглушка для выпуска воздуха;
  • Заглушка для вывода шлама;
  • Патрубки (не менее 4).

Шаг 2. Привариваем верхнее и нижнее дно

Так как гидрострелку изготавливают из трубы или бака, аргонной сваркой нужно приварить патрубки и дно с обеих сторон

Важно учесть, что качество работы должно быть на высоком уровне. Также желательно использовать чертеж, пусть и сделанный от руки, но с указанием нужных параметров

Шаг 3. Делим емкость гидроразделителя

Емкость под гидрострелку необходимо разделить на несколько составляющих:

  • От нижнего дна до нижних патрубков расстояние должно быть в 10-20 см. Именно здесь будет собираться ржавчина, окалина, песок и другой мусор.
  • От верха прибора до верхнего патрубка расстояние должно быть примерно 10 см.

Входные и выходные верхние патрубки должны быть на расстоянии, регламентирующемся температурным градиентом. Они могут быть как на одном уровне, так и со сдвигом. Чем выше расположен выходной патрубок, тем более высокая рабочая температура в нем.

Если патрубок на выходе размещен ниже входного патрубка, то горячий поток попадет в него после полного прогрева всего объема. При таком расположении получится плавная отопительная система. Если верхние патрубки будут располагаться на одной оси, это приведет к образованию прямого потока со слабым воздухоотделением, что может повлечь за собой возникновение воздушных пробок.

Важно обратить внимание на расположение верхнего входного патрубка. Он не должен быть в максимально верхней точке, так как это исключает движение горячего потока. Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной

Таким образом, не будет происходить смешение холодной и горячей воды, что сделает установку гидрострелки бессмысленной.

Шаг 4. Проверяем прибор

Проверка прибора проводится по завершении выполнения сварочных работ. Для проверки производят герметичную закупорку всех отверстий, кроме одного, через которое набирают воду в гидрострелку. После заполнения также герметично заделывается последнее отверстие, и гидрострелка оставляется на сутки. Данный способ позволяет выявить отсутствие протечек.

Читайте материал по теме: Как подобрать комплектующие для труб

Способы расчеты устройства в отопительной системе

Чтобы сделать гидрострелку для отопления своими руками, нужно произвести расчеты

По этой формуле определяется диаметр устройства по паспортным данным:

Диаметр определяется по мощности отопительного прибора.

По этой формуле можно определить диаметр патрубка:

Диаметр патрубка должен сочетаться с диаметром выпуска отопительного агрегата. Примерный размер небольших изделий подбирается по размерам выпускных патрубков.


На схеме изображен подробный расчет

Если в конструкции не будет использоваться коллектор, то численность врезок следует увеличить.


Гидроразделитель из нержавейки

Принцип работы

Рис.8 Режимы работы гидрострелки в системе отопления. Синяя и красная стрелки показывают направления холодного и горячего потоков теплоносителя.

Итак, при включении всей системы отопления вода-теплоноситель ещё не нагрета до заданной температуры, насосы Н2 не работают. Значит, движение воды происходит только в котельном контуре. Попадая в гидрострелку, вода опускается вниз, затем по обратной ветви движется в пределах первого контура. Схема изображена на рис.8 в левой части.

При достижении заданного уровня нагрева воды инициируется отбор водяного потока вторым контуром. Гидрострелка на данном этапе работает только как сепаратор воздуха и улавливатель грязи и мазута, содержащихся в воде. Отопительный процесс протекает в стандартном устойчивом режиме. Оба контура как бы объединяются в единый поток. Поскольку соблюдение условия Q1=Q2 в строгом виде практически невозможно, то становится понятной необходимость монтажа гидроразделителя в точке пересечения контуров отопительной системы. Схема изображена на рис.8 в центре.

В случае нагрева выше заданной температуры, при отсутствии гидрострелки, могут выйти из строя циркуляционные насосы и произойти другие неприятности. Но, в рассматриваемой схеме просто снизится производительность насосов Н2 (сработает управляющая автоматика) и, соответственно, значение расхода Q2 станет меньше значения расхода Q1. В гидрострелке мы будем наблюдать движение теплоносителя вверх. Впрочем, подобная ситуация встречается нечасто. Схема изображена на рис.8 в правой части.

При наличии 2-х и более контуров в системе отопления и чугунного теплообменника в котле, весьма уязвимого при гидроударах, применение гидрострелки становится жизненной необходимостью

Это обстоятельство настолько важно, что установка гидроразделителей в системы отопления частных домов является нередко обязательным требованиям в предоставлении гарантии со стороны изготовителя на оборудование и монтажные работы

В домах с площадью жилья более двухсот квадратных метров, имеющих несколько отопительных контуров (в основном тёплые полы, санузел, кухня), гидрострелки не только увеличат срок службы котлов и насосов, но и обеспечат экономичную и плавную работу всей системы.

Какие гидравлические процессы протекают в гидрострелке

Для того чтобы были понятны причины установки гидроразделителя в систему отопления дома, необходимо понять, что же происходит с водой во время её прохождения в полости гидрострелки. Для этих целей обязательно нужно вникнуть в суть основных параметров функционирования, верно спроектированной, двух и более контурных автономных систем отопления с применением гидроразделителя.

После выполнения монтажных работ, сварки всех стыковых соединений в трубах, система отопления заполняется прохладной водой, как правило, в пределах 5 – 15 градусов. При включении котла автоматика подключает циркуляционный насос основного контура и выполняется разжигание горелки, так как теплоноситель пока что не набрал заданную программой температуру, насосы вторичных контуров не включаются и теплоноситель движется только по первичному контуру. Таким образом, весь поток будет направлен вниз по гидрострелке, как показано на схеме (Ситуация №1). Сразу же после того, как теплоноситель достигнет заданного температурного уровня, начинается равнозначный отбор второстепенным контуром водяного потока. В исключительном порядке, равных водяных потоков, основного и второстепенного контура, гидрострелка функционирует только лишь как воздушный отводчик и грязе-мазутоулавливатель, то есть, так как уже упомянуто выше в пунктах 3 и 4. Таким образом, происходит стандартный отопительный процесс и нагревание горячей воды для нужд вашего дома (на схеме это Ситуацию №2)

Обязательно необходимо обратить внимание, что достичь при практическом применении абсолютного равенства водяных потоков Q1=Q2 во всех контурах отопительной системы практически невозможно. Именно поэтому, в обязательном порядке необходимо устанавливать гидрострелку в системе отопления дома

Далее автоматика будет регулировать расход во второстепенном контуре, например, когда вода в ГВС достигнет заданной температуры насос горячего водоснабжения отключится; в условиях, если термоголовки радиаторов прикрывают поток в следствии перегрева помещения на солнечной стороне, тем самым повышая гидросопротивления в этом контуре отопления, срабатывает автоматика адаптивного насоса, понижая их производительность и снижая поток Q2

Через это поток Q1-Q2 начинает движение вверх по гидрострелке (на схеме Ситуацию №3). Если в системе отопления нет гидрострелки, из-за значительного гидравлического перекоса вышли бы из строя как минимум циркуляционные насосы. Когда автоматика котла останавливает насос основного отопительного контура, поток теплоносителя в гидрострелке стремится вверх (на схеме Ситуацию №3). Но данная ситуация бывает очень редко.

Подведём краткие итоги. Учитывая вышеизложенное можно сказать, что установка гидрострелки в системе отопления вашего дома жизненно необходима, если у вас 2 и более контуров отопления и котел имеет теплообменник из чугуна.

Конструкции гидрострелок

Если при использовании гидрострелки не ставится цель убирать шлам и воздух из системы отопления, то можно ее расположить горизонтально по такой схеме:

Схема горизонтального расположения гидрострелки

Как видно из рисунка, тут гидрострелка располагается горизонтально, и патрубки, соответственно, могут быть как снизу, так и сбоку. При этом длина гидрострелки и расстояние между трубопроводами могут быть какое угодно, только желательно, чтобы подающий и отводящий патрубок между собой располагались на расстоянии не менее 20 см.

Обычно гидравлический разделитель изготавливают из металла, но если не хочется, чтобы в систему попадала ржавчина, то можно ее изготовить из полипропилена своими руками. При этом если нет труб из полипропилена подходящего диаметра, то конструкции можно придать такой вид:

Гидрострелка из пластмассовых труб

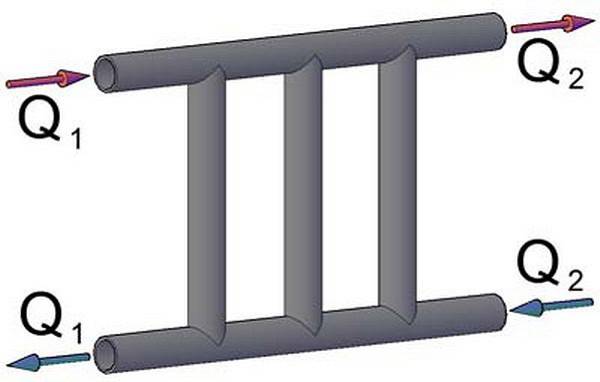

Еще проще можно сделать, если поставить вместо такой конструкции радиатор отопления. При этом его нужно утеплить, чтобы он не отдавал тепло в котельную. В противном случае будет происходить потеря тепла.

При использовании гидрострелки в системе отопления можно добиться таких улучшений в работе:

  1. Повышается долговечность котла. При работе без гидрострелки очень часто можно наблюдать скачки температуры в системе, что плохо сказывается на работе котла.
  2. Возможность регулировать температуру на каждом отдельном контуре.

Устройство гидрострелки


труба с четырьмя патрубками

Впрочем, патрубков может быть и больше, но такие системы сильно усложняются в плане гидравлических и термодинамических расчётов, их рассмотрение в рамках данной статьи нецелесообразно.

Возможные варианты форм простых гидрострелок приведены на рисунках 2 и 3.

Круглые анулоиды отличаются от прямоугольных только внешним видом. Правда, прямоугольный вариант смотрится лучше, зато круглая гидрострелка более выгодна с точки зрения гидравлики. Но в целом, параметры работы этих устройств не зависят от их формы.

Дополнительно гидроразделители могут оснащаться:

  • фильтрами;
  • сепараторами воздуха с автоматическими воздухоотводчиками;
  • краном для слива (например, кран Маевского, рис.4);
  • дополнительной теплоизоляцией;
  • шламоуловителем;
  • трёхходовыми клапанами с терморегулирующим элементом для предотвращения попадания холодной воды в обратную ветвь котельного контура;
  • термометром;
  • манометром.

Типовая схема включения гидроразделителя в схему отопления показана на рис.5.

Q1 — контур котла;

Q2 — Контур отопления (развязки отопления);

Н1 и Н2 -циркуляционные насосы контуров.

Рис.5. Типовая схема монтажа гидроразделителя.

Иногда можно встретить ёмкостные гидравлические разделители в виде бочки. Схема такого устройства приведена на рис.6.

Рис.6. Гидроразделитель в виде бочки в качестве аккумулятора тепла в системе отопления.

В таком виде гидрострелка служит не только разделителем гидравлических контуров, но и аккумулятором тепла, способствуя сглаживанию процесса изменения температуры во втором контуре.

Рис.7. Гидроразделитель со смещением патрубков.

Здесь: Т1—Питающий трубопровод от котла.

Т3—Питающий трубопровод к развязке отопления.

Патрубки Т2 и Т4 являются выходами обраток соответствующих контуров.

Превышение патрубка трубопровода Т1 относительно Т2 позволяет создать условия, при которых теплоноситель, поступающий от котла, имеет возможность притормозить и выделить дополнительное количество воздушных пузырьков.

Патрубок трубопровода Т2 расположен выше патрубка Т4 для обеспечения условий эффективного отделения шлама и предотвращения попадания его в трубопровод Т2.

Гидрострелка для нескольких контуров

Для отопления нескольких контуров существуют разные конструкции гидравлических разделителей.

Схема использования гидрострелки в отопительной системе с несколькими контурами

Как видно из рисунка, в такой конструкции вода поступает из котла к гидрострелке и возвращается в него по двум патрубкам, а отводится в систему – по нескольким. Такая схема подключения позволяет разделить контуры отопления и подавать на каждый контур воду с разным температурным градиентом.

Если сделать устройство по этому принципу, то при его работе будет происходить следующее:

  1. Горячая вода из трубы (Т1) поглотится трубой (Т2), при расходе Q1=Q2.
  2. Если Q1=Q2 вода, попадающая в трубу (Т3) по температуре становится равной температуре труб (Т6), (Т7), (Т8), а разница температур между (Т3) и (Т4) при этом не значительна.
  3. Если Q1=Q2+Q3•0,5, происходит следующее: температура Т1=Т2, Т3=(Т1+Т5)/2, Т4=Т5.
  4. Если Q1=Q2+Q3+Q4, то Т1=Т2=Т3=Т4.

Как видно, такая схема подключения имеет ряд недостатков и не может разделять контура отопления качественно с нужным температурным градиентом.

Для того чтобы правильно распределить температуру по контурам, используют такую схему соединения:

Схема гидрострелки для правильного распределения температуры по контурам

При запитывании по этой схеме необходимо соблюдать некоторые условия для правильной работы устройства:

  1. Трубопровод (Т1) должен располагаться выше трубопровода (Т2).
  2. Труба (Т9) должна находиться строго посередине между трубами (Т3) и (Т4).
  3. Трубопровод (Т10) и (Т5) между собой должны располагаться на расстоянии не менее 20 см.
  4. Труба (Т5) должна располагаться выше труб (Т6), (Т7) и (Т8), для того чтобы вода, поступающая из этих труб, перемешивалась перед подачей в трубу (Т5).
  5. Расстояние между трубами (Т2), (Т3) и (Т4) должно быть по возможности одинаковым.

При такой схеме работы температуру в контурах можно выровнять с помощью балансировочных клапанов на трубопроводах (Т1), (Т9) и (Т10). Это особенно хорошо для бойлера, которому необходимо подать самую высокую температуру теплоносителя для теплого пола с самой низкой температурой.

Вместо балансировочных клапанов, так как они слишком дороги, можно использовать обычные вентили с плавным регулированием.

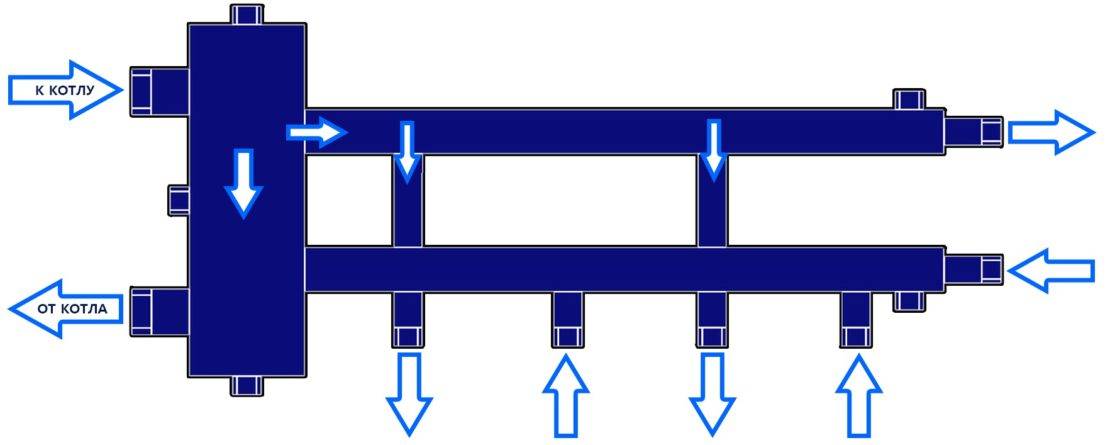

Можно также подсоединить контура по такой коллекторной схеме:

Коллекторная схема подсоединения гидрострелки

При такой схеме подсоединения температурный напор также регулируется балансировочными клапанами, но не в таких пределах, как по предыдущей схеме. При этом диаметр коллекторов должен быть достаточно большим для равномерного распределения теплоносителя.

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

  • 1. Система приборов отопления различного типа;
  • 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
  • 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
  • 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

  • Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
  • Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
  • Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

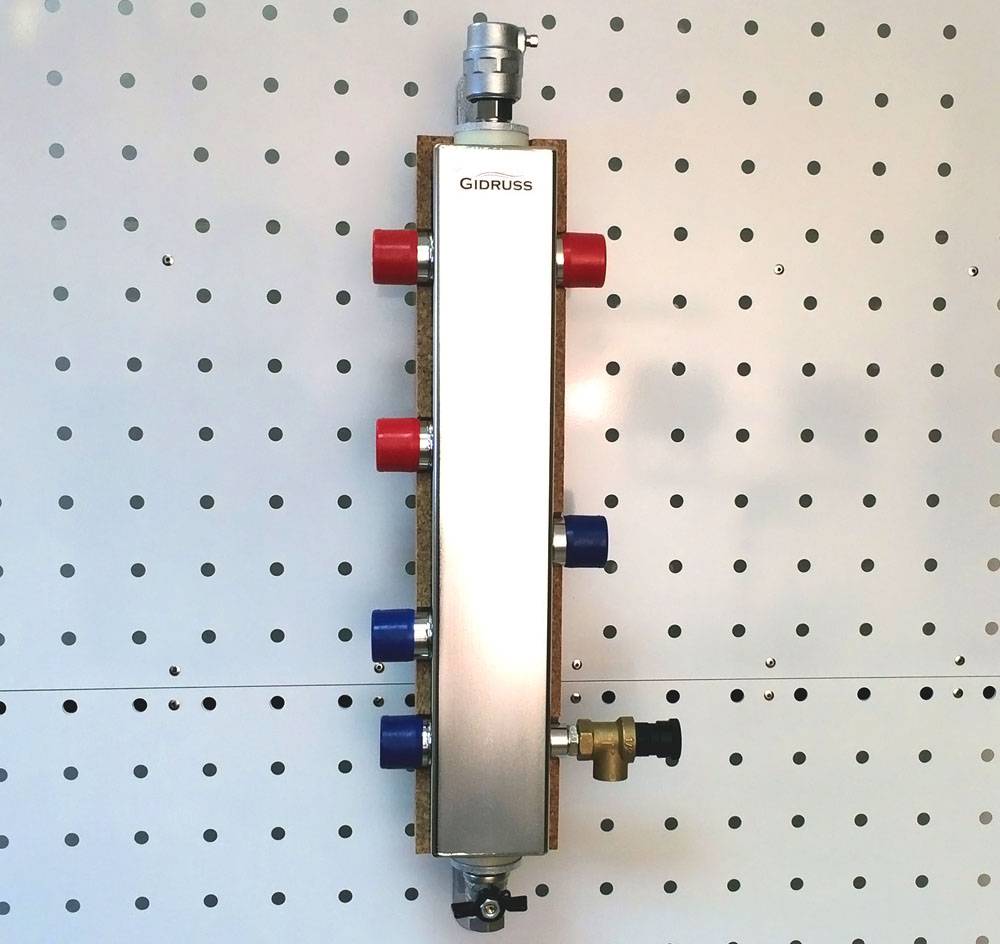

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

  • 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
  • 2. Снижение взаимного влияния потребителей тепла;
  • 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
  • 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;

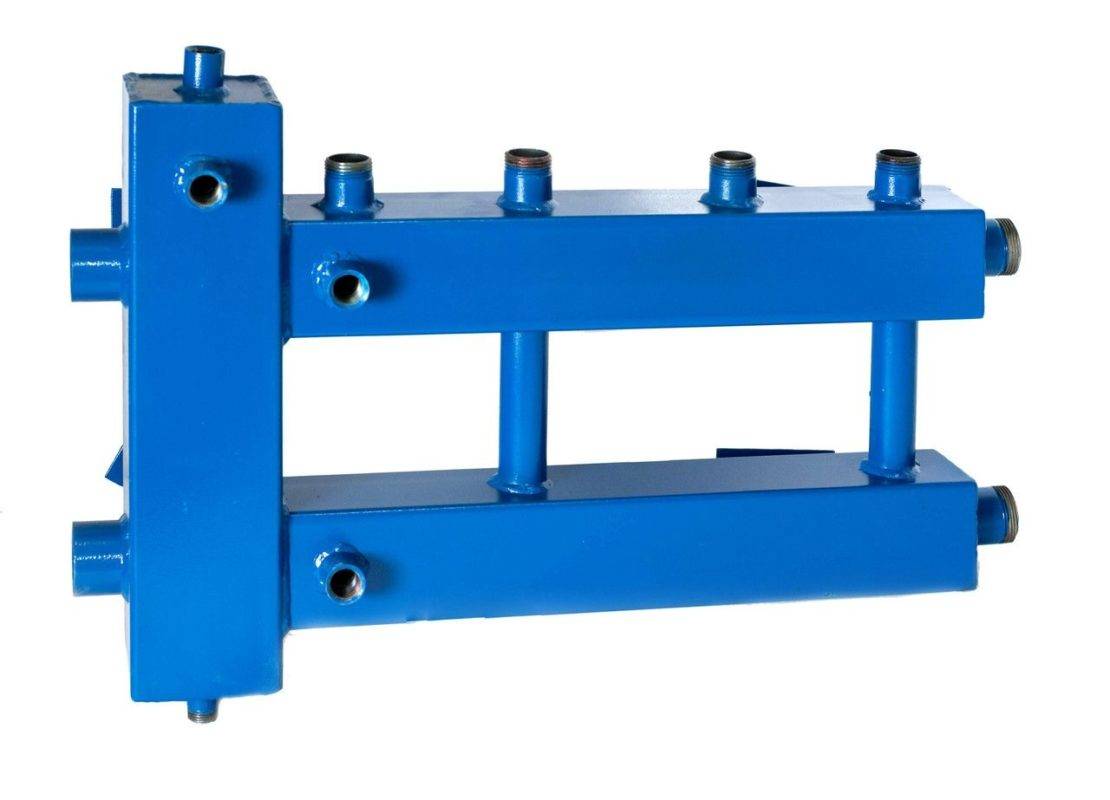

  • 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Назначение и принцип работы гидрострелки

При большом количестве потребителей теплоносителя, там, где приборы смонтированы на втором, а иногда и на третьем этажах.  Для нормального функционирования отопления приходится устанавливать несколько насосов, для контуров:

  • котла;
  • радиаторов отопления;
  • теплого пола;
  • водонагревателя с косвенным нагревом.

Надежным моментом является монтаж гидрострелки, которая разделяет отопительную систему не только на отдельные контуры, но и помогает устроить отдельный контур отопительного котла.

Гидравлический разделитель обеспечивает нужный расход теплоносителя для каждого циркуляционного насоса. И этот расход не зависит от производительности насосов, то есть гидрострелка играет роль гидравлической развязки насосов системы отопления.

Режимы работы

При использовании гидрострелки в системе отопления очень важно правильно подобрать  производительность циркуляционных насосов. Сравнивать необходимо мощность насоса в контуре котла с суммарной мощностью насосов во всех контурах отопления

В зависимости от результатов сравнения этих двух величин вы получите, гидрострелка будет работать в одном из трех режимов.

  1. Идеальный. Насос контура котла прокачивает ровно столько же теплоносителя, как и вся отопительная система. Получить такой вариант сложно и встречается редко.

  1. Не желательный и даже опасный. Возникает если производительности насосов подобраны не правильно. Суммарная мощность контуров больше мощности насосов на контуре котла. Для компенсации разности воды в отопление будет подаваться вода с обратки. Такая ситуация приведет к выходу из строя отопительного котла.

  1. Нормальный режим работы. Достигается если производительность насоса котла больше производительности всех контуров. В таком случае часть горячего теплоносителя будет возвращаться обратно в котел, повышая температуру обратки. Такой режим продлит срок работы котла.

В каких случаях устанавливается гидрострелка

Гидравлический разделитель обязателен, если в системе отопления используются два котла и более, работающие в каскаде. В таком случае гидрострелка обеспечит оптимальную работу системы отопления.

Также нормальная работа устройства позволяет повысить температуру обратки. В результате разница между подачей и обраткой уменьшается. Это не позволяет конденсироваться влаге на внешней стороне теплообменника. Таким образом, металлические части котла не подвергаются коррозии и котёл служит дольше.

Гидравлическая стрелка применяется также, когда в системе отепления более трех контуров. Как бы вы не старались подобрать параметры насосов, вам не удастся достичь стабильной работы системы.

При наличии теплых водяных полов. Даже подключение его через коллектор и смесительный узел не даст нужного результата. Это приведет к дополнительной нагрузке на циркуляционный насос. Это значительно сократит его срок службы.

Не обойтись без гидравлического разделителя и в случае использования автоматической регулирующей аппаратур — терморегулятора для радиаторов отопления.

Назначение гидрострелки. Видео

Про устройство, назначение и принцип работы гидрострелки рассказывает видео ниже.

Гидравлический разделитель считается одним из самых удачных решений для регулирования системы отопления. Несмотря на свои недостатки, такие как, например, необходимость использования дополнительных насосов и невозможность работать в безнапорном режиме, использование гидрострелки в системе отопления имеет ряд достоинств. Она лучше всех справляется с распределением гидравлического сопротивления и температурного градиента в сети отопления, при этом ее можно изготовить своими руками из подручных средств. Этого не скажешь, например, о трехходовом клапане, для изготовления которого нужен как минимум токарный станок. Да и последующие эксплуатационные издержки сводятся к минимуму. Так что гидравлический разделитель можно считать одним из лучших средств для регулирования системы отопления по соотношению цена/функциональность.

Установка гидрострелки в системе отопления: 5 общих правил

Совершенно неважно как будет закреплена гидрострелка – она может быть зафиксирована как вертикально, так и горизонтально. Угол наклона также не важен

Необходимо учесть только направление торцевых труб. От их расположения зависит работа воздухоотводчика и возможность очистки от шлама.
Гидрострелка монтируется сразу после запорной арматуры котла.
Место установки выбирается в зависимости от схемы системы отопления. Однако важно помнить, что гидравлический разделитель нужно устанавливать как можно ближе к котлу. Для коллекторной схемы гидрострелка устанавливается перед котлом.
Если необходимо подключить дополнительный насос, то гидрострелку устанавливают между насосом и выходящей трубой, ведущей к отопительному устройству.
При использовании твердотопливного котла, гидрострелку подключают к выходу-входу. Этот метод помогает подобрать оптимальную и индивидуальную температуру каждому компоненту системы.

Что представляет собой гидрострелка для отопления?

Система отопления многоэтажного дома, схема с удаленными радиаторами оснащается насосами повышенной мощности и другими приборами, однако далеко не каждый насос справится с поддержанием циркуляции теплоносителя в нужном режиме. Недостаточность напора снижает функциональность котла, всех элементов сети, приводит к поломкам.

Наладить работу схемы монтажом циркуляционного насоса для каждого контура не получится, поскольку параметры давления и скорости циркуляции будут различаться. В итоге система потеряет баланс, прогрев в помещениях снизится. Для решения задачи котел должен выдавать необходимый объем теплоносителя, а каждый контур забирать воды только в требуемом объеме, коллектор в этом случае служит разделителем гидросистем. Для выделения из общего контура «малого котлового» потока и устанавливается гидравлическая стрелка (ГС) или гидроразделитель.

Принцип работы гидрострелки

Принцип работы гидравлического разделителя в системе отопления основан на сохранении тепловой энергии за счет поддержания скорости потока. Проходя через устройство, теплоноситель не встречает сопротивления внутри корпуса, потому скорость остается прежней, теплопотери сведены к нулю.

Поток жидкости проходит сквозь гидрострелку со скоростью 0,1–0,3 м/сек., насос придает теплоносителю скорость в 0,7– 0,9 м/сек. Интенсивность циркуляции гасится изменением направления и объема проходящей воды без снижения тепловых потерь в сети.

Режим работы

Гидравлическая стрелка для систем отопления может функционировать в трех режимах:

  1. Первый режим – создание условий равновесия. В этом случае расход котлового контура не различается от расхода всех контуров системы, подключенных к разделителю и коллектору. Вода не задерживается в буферной зоне, движение теплоносителя горизонтальное, температурный режим в патрубках подачи и обратки одинаковый. Режим применяется редко, ГС в работе практически не участвует.
  2. Второй необходим в случае превышения расхода теплоносителя во всех контурах общей производительности котла, сеть может разбалансироваться. Встречается такое при одновременном максимальном расходе воды в контурах, когда спрос на горячую воду превышает возможности нагревательного оборудования. Тут как раз поможет гидравлическая стрелка, принцип работы которой заключается в формировании вертикального восходящего потока. Свойство обеспечит подмес горячей воды из малого контура, что сохранит баланс системы.
  3. Третий режим работы самый востребованный, используется при повышенном расходе теплоносителя в малом контуре относительно суммарного расхода на коллекторе. Предложение превышает спрос по всем контурам, а чтобы сеть не разбалансировалась, ГС образует нисходящий вертикальный поток для сброса избытка объема в трубопровод обратной подачи воды.

Дополнительные возможности гидроразделителя

ГС обладает рядом дополнительных возможностей:

  • Сниженная скорость потока при проходе буферной зоны приводит к оседанию на дно частиц и взвесей. Чтобы своевременно прочистить сеть, на корпус устройства устанавливается кран.
  • Верхнюю часть прибора оснащают воздухоспускным клапаном. Прибор нужен для сброса пузырьков газа, скапливающихся при циркуляции теплоносителя через ГС. При уменьшенной скорости воздух из потока выделяется особенно интенсивно, поэтому его своевременное устранение – обязательный нюанс для увеличения срока службы всех элементов сети. Особенно при нагревании теплоносителя до высоких температур, при которых процесс газообразования становится интенсивнее.

Если в доме установлен чугунный котел, гидроразделитель в системе отопления становится одной из важнейших деталей, – при отсутствии ГС и подключении котла напрямую к коллектору холодная жидкость вызовет негативные деформации в теплообменнике. От холодной воды чугун лопается, покрывается трещинами, оборудование быстро придет в негодность.

Устройство гидравлического разделителя

Конструктивно устройство гидрострелки не отличается сложностью. Изделия могут быть разного размера, формы, но все исполняют роль буфера для разделения теплового потока. Выглядит прибор как герметичный цилиндр, оснащенный патрубками. Стандартное расположение вертикальное, но можно сделать горизонтальную гидрострелку, объединить в одном устройстве разделитель и коллектор – тут все на усмотрение мастера.

Материалом изготовления модели может быть металл, полипропилен или медные трубы

При сборке конструкции важно соблюсти правило «трех диаметров» – это габариты внутреннего туннеля без толщины стенок

Что такое гидрострелка и где ее устанавливают

Конструкция гидрострелки довольно проста. Для домашнего умельца не составит трудностей ее изготовить самостоятельно, только потребуются навыки сварочных работ. Распределитель изготавливается из трубы или прямоугольного профиля. Торцы его заглушаются, а в самой трубе устраиваются патрубки. Два патрубка для подачи, а два для обратки теплоносителя.

Хорошим вариантом будет приобретение готового гидравлического распределителя на строительном рынке. Имеются даже совмещенные с коллектором конструкции, что значительно упростит монтаж всей системы отопления.

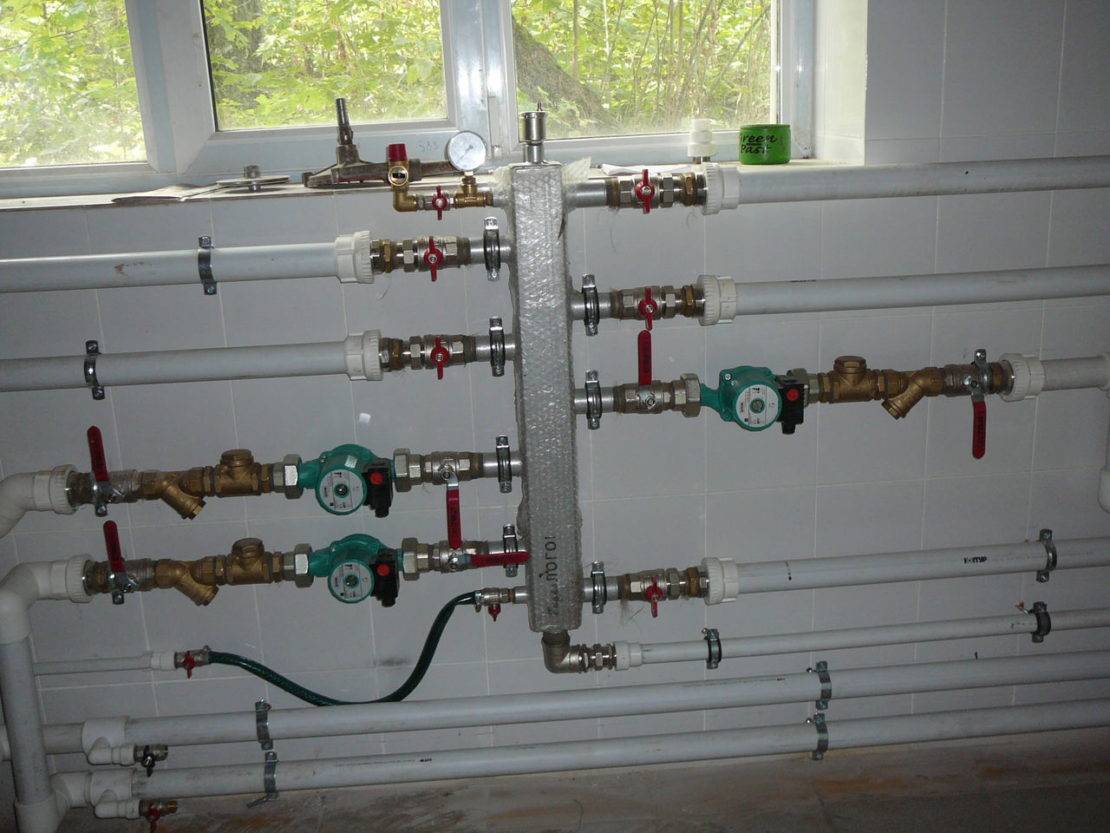

Гидравлический распределитель монтируется между коллектором и котлом. Монтаж может быть выполнен как вертикально, так и горизонтально.

В случае вертикального монтажа в верхней части гидрострелки можно установить автоматический воздухоотводчик для отвода воздуха из системы. А в нижней – обычный кран для слива загрязнений.

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом – таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
