Чем хорош керамический дымоход как проводить его монтаж?

Не ошибиться с выбором

Керамо-дымоход — готовая модульная конструкция, элементы которой подбираются в соответствии с предпочтениями покупателя

Поэтому важно четко понимать:

для какого устройства приобретается труба — для печи, камина или газового котла?
какое топливо используется в отопительном приборе?
какой диаметр трубы рекомендует использовать производитель отопительного прибора?

Кроме того, нужно подготовить к моменту покупки схему дома, в которой указаны: высота потолков в помещениях, высота кровли и ее форма, место выхода трубы на крышу — это существенно снизит риск возникновения проблем при монтаже устройства.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
Шаг 6. На выходе из дымохода из стены установите ревизию.
Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Это интересно: Что лучше двухконтурный или одноконтурный газовый котел: сравнительный обзор конструкции

Типы керамических труб

Как правило, керамические трубы применяются для построения канализационных сетей, систем дренажа и микротоннелей.

Сегодня керамические трубы имеют широкий спектр применения. Они используются как для хозяйственно-бытовых, так и для производственных нужд. Среди керамических труб выделяют следующие категории:

Канализационные трубы. Они износостойкие, не подвергаются коррозии, не чувствительны к колебаниям температуры и практически не подвергаются воздействию различных химических веществ. Эти трубы просты в укладке и в монтаже, чему способствуют современные технологии.
Трубы для дренажных систем – используются на любых участках земли для дренажа. Они оснащены отверстиями на своей поверхности и обладают немалой прочностью. К тому же дренажные системы имеют высокую гибкость благодаря специальным соединительным муфтам.
Трубы для микротоннелирования. Этот тип труб обладает большими диаметрами, высокой прочностью и герметичностью. Они применяются не только для канализационной системы, но также и для систем водо-, газо- и теплоснабжения.
Керамические трубы для дымоходов, газовых котлов производятся из термостойкой керамики. Они собираются из отдельных секций, а после покрываются оболочкой из керамзита или из зеркальной стали, которая имеет стойкость к ржавчине.

Особенности керамических конструкций

Использование керамических составляющих для монтажа дымохода – решение по-своему гениальное. Обожженная глина устойчива практически к любым температурам, поэтому такие дымоходы можно использовать для котлов, работающих на жидком или твердом топливе.

Эта особенность материала делает его универсальным в применении. Специально для низкотемпературных котлов разработан отдельный вариант такого дымохода.

Обожженная глина переносит резкие перепады температуры с изумительной стойкостью, сроки эксплуатации такого дымохода достигают трех десятилетий. Одно из главных преимуществ керамики – высокий уровень пожарной безопасности. На гладких стенках конструкции скапливается минимальное количество сажи и других посторонних продуктов, что существенно уменьшает опасность возгорания.

Керамический дымоход состоит из множества элементов. Помимо деталей керамической трубы с гильзой из утеплителя и бетонным каркасом, нужен переходник для подключения к печи, ревизионный люк, колпак и т.п.

Керамические стенки дымохода отлично удерживают тепло и сопротивляются воздействию сконденсировавшейся на стенках влаги, даже если эта влага содержит кислоты или другие разъедающие вещества.

При условии правильного монтажа продукты горения никогда не проникают в помещение через случайные щели. Дым удаляется полностью и с высокой степенью эффективности.

Керамика не только препятствует передаче тепла к окружающим объектам, но и аккумулирует часть тепловой энергии. Такие конструкции можно ставить и внутри здания и снаружи. В последнем случае необходимо позаботиться о дополнительном утеплении конструкции.

Частное жилищное строительство – практически единственная область применения керамических дымоходных систем. Их нельзя устанавливать в многоэтажных зданиях.

Керамическая дымоходная труба обернута в слой утеплителя, обладающего огнеупорными характеристиками, а снаружи укреплена бетонными блоками, которые дополнительно армируют металлическими прутьями

Стоит помнить, что такие устройства по сравнению с аналогами отличаются довольно высокой ценой. Еще одна проблема, которая может возникнуть с керамическим дымоходом – это запрет на изгибы. Керамический дымоотвод следует устанавливать строго в вертикальном положении. Если это невозможно, то придется отдать предпочтение другому типу дымохода.

Весит керамическая дымоходная конструкция немало. Именно поэтому, если вес дымоотвода превышает 400 кг, придется для него установить отдельный фундамент, который не должен быть связан с общим основанием строения. Впрочем, на монолитных фундаментах такой монтаж допускается, но все же нужно соотнести возросшую нагрузку с общей несущей способностью фундамента.

Если предполагается установить керамический дымоотвод не на первом этаже, а выше, нужно просчитать нагрузку и сравнить с несущей способностью перекрытия.

Дымоход из керамических элементов подходит и для внутренней, и для наружной установки, но он должен располагаться только вертикально

Монтаж конструкции из керамики выглядит относительно несложным, но все же он требует усилий и очень внимательного отношения. Если стальную конструкцию можно собрать буквально за один день, то для монтажа керамики аналогичной длины понадобится дня два или три.

Кроме того, такой дымоход нельзя разобрать и установить в новом месте, а вот системы из стали пригодны для повторного использования.

Проведение дымохода через потолочные перекрытия и крышу

Образование трещин керамической части дымохода предотвращается благодаря «расстыковке» дымохода и перекрытия. Для этого рекомендуется использовать плиту из минерального волокна, которая помимо предотвращения чрезмерного нагревания граничащих с дымоходом частей здания также усиливает горизонтальную фиксацию и стабильность положения системы.

При проведения дымохода через крышу соблюдайте указания инструкции для фиксации дымохода. Для обеспечения свободной подвижности дымохода от основания до верхней точки и исбежания растрескивания керамической трубы следует применять изоляционные маты толщиной минимум 10 мм в местах соприкосновения конструкции дымохода с другими частями здания (например, стенами).

Технические особенности стальных дымоходов

Диаметры одностенных и двустенных дымоходов, как правило, составляют от 104 мм до 300 мм. В двустенных дымоходах применяется качественная огнеупорная базальтовая вата, слой которой располагается между внешним и внутренним контуром. Толщина термоизоляции обычно составляет 50 мм и 100 мм. Для домашних каминов и печей рекомендуется использовать изоляцию в 50 мм. Толщина стальных стенок дымохода обычно составляет 0,5 мм — 0,1 мм. Для изготовления дымоходов для каминов и печей используется аустенитная высоколегированная сталь марок AISI 321 для внутреннего контура и AISI 304 — для внешнего. В качественных стальных дымоходах применяется система внутренней термокомпенсации, которая исключает деформацию линейных элементов при естественном температурном расширении металла.

Стоит обратить внимание, что стандартная складская программа большинства производителей стальных дымоходов включает в себя номенклатурный ряд труб базовых диаметров и толщины стали, изоляции. Вместе с тем, сегодня не сложно найти производителя, который изготавливает дымоходы любого диаметра, толщины изоляции и стали на заказ

Таким образом, в случае использования отопительного прибора нестандартных технических параметров подключения, возможно заказать трубу конкретных характеристик в индивидуальном порядке.

Устройство и применение

В структуру керамического дымохода входят следующие компоненты:

керамический дымоходный канал;
воздушный зазор или утепляющий слой;
наружный слой — его делают из керамзитобетона.

Необходимость применения указанных конструктивных элементов связана с целым рядом факторов. Так, керамическая труба, формирующая дымоходный канал, считается весьма хрупкой. Потому ей требуется поддержка. К тому же данный элемент характеризуется высокой теплопроводностью. Это создает необходимость в надежной теплоизоляции.

Сама труба обладает круглым сечением и имеет длину 300-1000 см. Изнутри она обладает гладкими стенками. Снаружи могут присутствовать небольшие дефекты или шероховатости, которые не отражаются на структуре конструкции.

Для соединения труб применяется замок. С одного края конструкция является более тонкой, а со второго — наоборот расширяется

Важно, чтобы они стыковались четко по одной центральной оси.

Наружную оболочку изготавливают из керамзитобетона квадратной формы. Внутри находится радиальная полость. Высоту блока подбирает производитель. Также следует предусмотреть прямое соприкосновение разных частей блока с трубой или наличие место для утепляющего слоя. Его соединяют при помощи металлических перемычек, которые прикрепляют к наружной оболочке, формируя для керамической трубы качественную опору.

Керамический дымоход обладает отличными характеристиками, но стоит порой дорого

Блоки из керамзитобетона обязательно должны обладать отверстием, в которое закладывается арматура. Она дает высокую степень прочности и устойчивости конструкции

Это очень важно для верха и низа дымохода

Для утепления допустимо воспользоваться слоем базальтовой ваты или сделать воздушный зазор. Второй вариант рекомендуется использовать в дымоходах с обратной подачей воздуха в отдельную камеру сгорания. Также его можно применять для дымоотводных систем, которые отличаются предельной температурой до +450 градусов.

Если этот параметр выше или нужно обеспечить хорошую теплоизоляцию, стоит воспользоваться базальтовой ватой. Ее продают в форме плотных спрессованных плит. Вдоль них присутствуют борозды, что облегчает сворачивание материала.

Утеплитель необходимо плотно заложить между керамической трубой и керамзитобетонным блоком. Благодаря этому получается композитный материал высокой прочности.

Керамический дымоход отличается широкой сферой применения. Он подходит для кирпичных домов, бань и других строений

Чтобы конструкция получилась надежной и функциональной, важно правильно рассчитать размеры и соблюдать правила монтажа

Устройство керамического дымохода имеет свои особенности.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
Серьёзный вес требует фундамента.
Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

Возвышение дымохода над кровлей.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Устройство

Дымоходная система из керамики в своем устройстве имеет:

керамические блоки, особые дымоходные;
специализированную тепловую изоляцию;
несущий каркас из бетонов легких.

Всю дымоходную систему можно подразделить не несколько зон. К ним относятся:

основание трубы дымовой;
емкость, предназначенная для сбора конденсата;
тройники, чтобы подключать котел и печь;
тройники, чтобы проводить осмотр и прочистку.

Обязательно должен быть сифон, чтобы потом отводить конденсат. Его высота должна составлять около 15-ти см и уровень запорной жидкости 10-ти см.

Дымоход из керамики должен быть высотой не менее пяти метров. Если нужна сильная тяга, то выбирать нужно высокую конструкцию. Но слишком высокую не следует делать, потому что под воздействием аэродинамического сопротивления (которое может возникнуть из-за слишком большой высоты) газы будут остывать и станут тяжелыми. В результате будет снижена тяга.

Основные правила эксплуатации керамического дымохода

Эксплуатация керамического дымохода невозможна без соблюдения основных правил, которые приводятся ниже.

Параметры высоты и диаметра керамической трубы зависят от характеристики отопительных приборов – печей или каминов. Если труба должна проходить через неотапливаемые этажи, она требует утепления.

Сила тяги керамического дымохода зависит прямо пропорционально от высоты трубы.

Труба не должна быть слишком высокой, поскольку в сильно длинном дымоходе возможно возникновение слишком большого аэродинамического сопротивления, большего, чем необходимо, а отдающие тепло газы увеличат при остывании удельный вес. В результате станет снижаться сила тяги.

Выполняя монтаж дымохода из керамики, необходимо следить за тем, чтобы был доступ к каждому стыку между элементами для его осмотра, поэтому не рекомендуется делать стыки на перекрытиях.

Керамическая труба прикрепляется к стенам здания с помощью хомутов, причем, расстояние перед и после угловых отводов должно быть полтора-два места. При высоте трубы над крышей, превышающей 1,2 метра, ее укрепляют с помощью специальных растяжек.

Необходимо дважды в течение года осуществлять надлежащий уход за керамическим дымоходом. Это производится в начале и в конце отопительного сезона. Вначале проверяется сила тяги, а затем необходимо осуществить проверку герметичности стыков модулей и очистку внутренних поверхностей дымохода от накопившейся сажи (при необходимости).

Соблюдение выше перечисленных основных требований необходимо на этапе проектирования и дальнейшего эксплуатирования керамической трубы.

Правила установки звеньев керамического трубопровода

Монтаж керамического трубопровода звеньями используется с целью ускорения его прокладки в траншее. Для этого их предварительно укрупняют посредством сборки в звенья по две-пять штук в каждом. Укладывать секции, состоящие из двух-трех элементов диаметром меньше 250 мм, можно вручную. Для звеньев с большим диаметром применяются стреловые краны. Вместе с тем применяются специальные траверсы, которые при опускании обеспечивают горизонтальное положение звеньев.

В некоторых случаях к керамическим канализационным трубам прикрепляется выполненное из асфальтной мастики коническое кольцо. Его размещают на внутренней стороне раструба и на внешней кромке второго конца изделия. Это делается для ускорения заделки стыков при сборке звеньев или укладке отдельных труб в траншею. Перед их стыковкой асфальтовые кольца покрывают расплавленным горячим битумом или смазывают растворителем (бензином, бензолом) с целью размягчения поверхности кольца из мастики. Это так называемый холодный метод соединения, который осуществляется благодаря наличию конической формы у прилитых асфальтовых колец. После испарения растворителя и затвердевания размягченной мастики получается прочное и герметичное соединение в трубопроводе.

Обслуживание керамической трубы

Благодаря особенностям керамических труб, их обслуживание значительно упрощается по сравнению с кирпичными. Раз в год необходимо очищать их от сажи механически или с использованием специальных средств. Дважды в год проверяют все стыки на отсутствие трещин, сколов, деформаций и перекосов. При каждой топке необходимо оценивать тягу, при ее нарушении – искать и устранять причину. Также нужно следить за чистотой вентиляционного канала сэндвич-дымоходов и вовремя сливать избыточный конденсат.

Труба керамическая для дымохода – надежный и технологичный способ отвода продуктов горения от печей и любых котлов. Установка такого дымохода обойдется недешево, но длительный срок эксплуатации и отличные показатели безопасности с лихвой оправдают ваши вложения.

Обслуживание керамической трубы

Как установить в своей бане систему UNI?

Самый современная и перспективная дымоходная система – это керамический дымоход UNI. Давайте рассмотрим на примере, как происходит монтаж такого керамического дымохода, и какие нюансы могут быть в его установке. Естественно, не зависимо от страны-изготовителя, все должно осуществляться по Правилам пожарной безопасности РФ.

Сама установка керамического дымохода достаточно проста: начиная с основания и двигаясь кверху, вы ставите постепенно по каждой составляющей. И внутренняя труба верхней части всегда входит внутрь нижней.

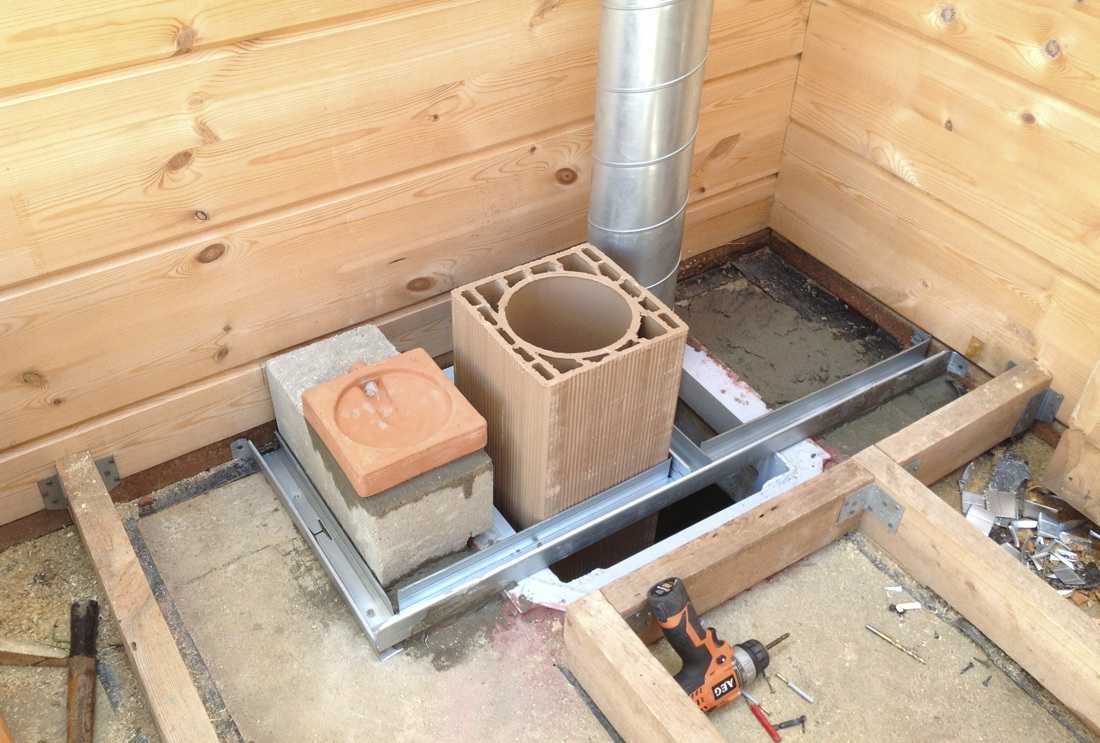

Этап I. Готовимся к монтажу

Итак, первое, что нужно сделать – уточнить точку подключения печи. Основание, на котором будет ставиться керамический дымоход, должно быть идеально ровным и строго горизонтальным. На него кладут цементный раствор и устанавливают модуль с оводом для подключения печи или котла

Именно в нем находится специальная канава для отвода конденсата, обратите внимание

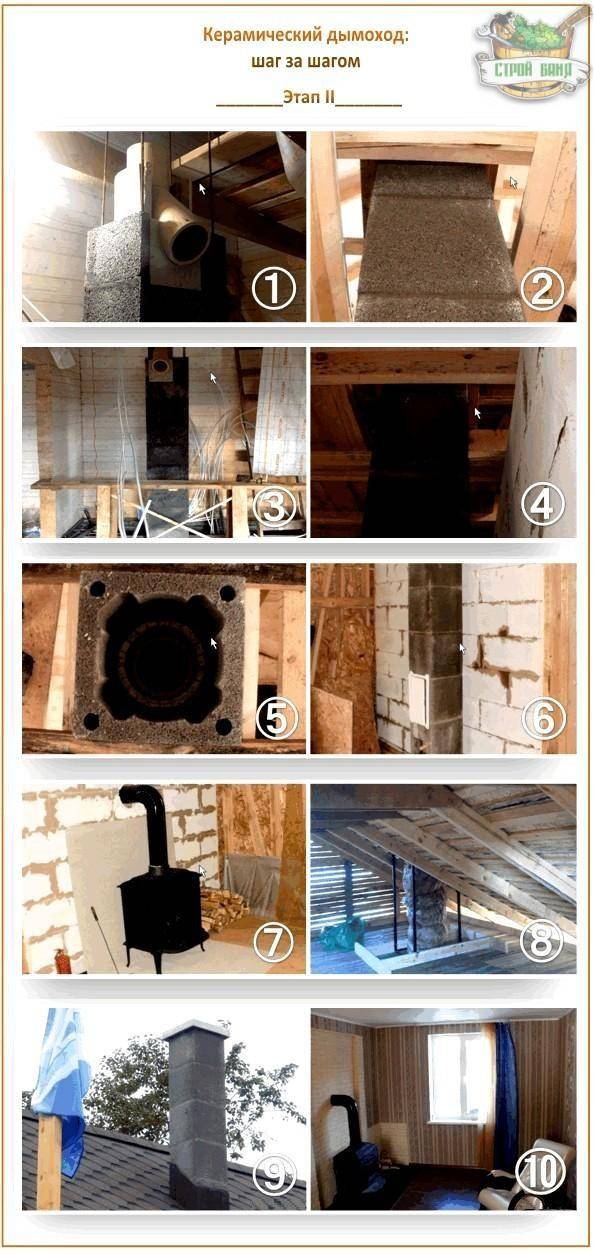

Этап II. Соединяем дымоход

Готовим кислостойкий раствор для швов по такому рецепту: семь частей специального порошка и одна часть воды. Замешиваем все при температуре воздуха +20°С и в течение часа-полутора используем. Ни в коем случае не добавляйте воду в уже готовый раствор!

Применяется раствор так: ставим тройник на модуль с патрубком и место стыка хорошо промазываем готовой смесью. Тройник в керамическом дымоходе позволяет одновременно осматривать и чистить трубы.

Теперь ставим остальные простые элементы дымохода. Все стыки потом выравниваем влажной губкой, убираем излишки раствора – так внутренние швы будут гладкими и ровными, сажа не станет оседать и дополнительных чисток не понадобится.

Если керамический дымоход проходит через чердачное помещение, которое не отапливается, его нужно дополнительно утеплить.

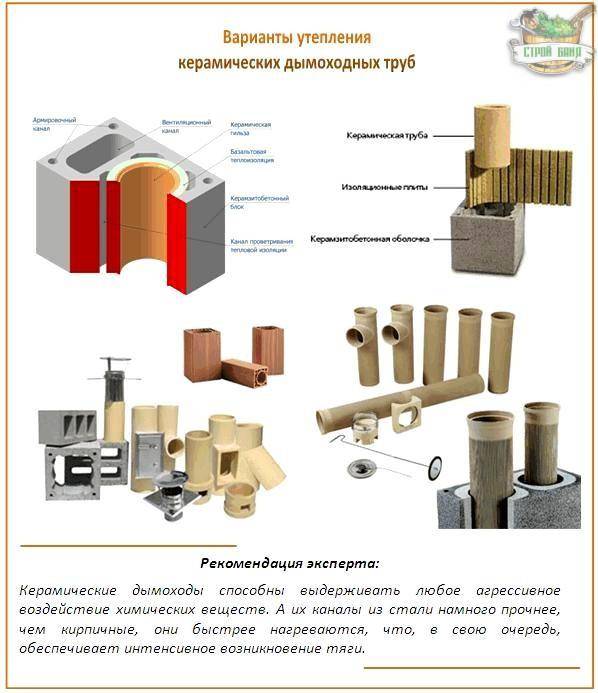

Этап III. Обшиваем керамическую трубу

Опытные строители рекомендуют обшивать керамический дымоход в бане не ГВЛ или огнестойким гипсокартоном, а цементно-стружечными плитами (ЦПС). Также и стекломагнезит (СМЛ) эксперты считают далеко не самым безопасным материалом для парных – ведь в нем содержится значительная доля MgClO2, хлористого магния, а в особо влажной среде этот элемент подвержен гидролизу с выделением хлороводорода. Итог: раздаженные органы дыхания у отдыхающих в бане, разрушающиеся зубы и охриплость голоса. Вплоть до потери сознания – неспроста хлористый водород относится к третьему классу опасности. Вот почему ни в одной стране мира, кроме Китая, СМЛ не производится, а это о многом говорит.

Сами изоляционные плиты обязательно ставьте до начала монтажа керамического элемента. А для удобства герметик из тубы лучше наносите с помощью монтажного пистолета – с обеих сторон гильзы, в канавку верхнего края керамической трубы. Смачивать ее не надо. Когда будете ставить очередной элемент – снимите излишки герметика.

Этап IV. Закрепляем дымоход

Если же дымоход будет выше кровли на 150 см и более, расстояние между точками раскрепления будет более 4 м, его нужно армировать. Первый и самый распространенный способ: стальными прутками по 10 мм диаметром, либо специальным комплексом арматурных стержней от компании-производителя. Такие закладывают в уже существующие отверстия и заливают жидким «цементным молочком». Если же вы используете то, что под рукой, тогда следите за тем, чтобы «цементное молочко» проливалось на всю длину армирования.

Второй популярный способ – это внешнее армирование, с помощью стальных уголков и стальной ленты. Для дымохода делают наружный сварной корсет, и сам дымоход в нем находится, как в скользящей опоре. Так его удобнее и утеплять.

И, наконец, третий способ – это армирование вентиляционного канала. Его бетонируют от основания и усиливают арматурными стержнями. Получается очень и очень надежно.

Этап V. Декорируем верхнюю часть дымохода

Надкровельная часть керамической трубы в ее оболочке не очень-то и привлекательна. Поэтому ее прикрывают имитацией какого-либо материала:

«Кирпичная» кладка из тяжелого бетона.
Обмуровка облицовочным кирпичом.
Облицовка черепицей или сланцем.
Облицовка волокнистым бетоном, правда, поставки его в Россию временно прекращены.

В принципе, отделать наружную часть дымоходной трубы можно и другим любым материалом – лишь бы он был не горюч.

Уход за керамическим дымоходом достаточно прост: два раза в год у него нужно проверять тягу и герметичность стыков модулей, и по необходимости – чистить внутренние поверхности от сажи. Поверьте, у этого дымохода хлопот намного меньше, чем у других!

Монтаж дымохода с использованием керамических труб

Итак, современный дымоход состоит из трех основных частей: основания, основного и финального комплекта. Основание — это часть дымохода, состоящая из основания дымовой трубы, емкости, предназначенной для сбора конденсата, тройника прочистки и осмотра, тройника для подключения. Допускаются следующие значения возвышения дымовых труб над крышей здания:

Над плоской кровлей— не менее 1200 миллиметров.При расположении трубы на расстоянии до полутора метров от парапета или конька— не менее 500 миллиметров.При расположении дымовой трубы на расстоянии от полутора до трех метров от парапета или конька— не ниже уровня парапета или конька крыши.При расположении трубы на расстоянии более трех метров от парапета или конька— не ниже линии, проведенной вниз от верхней точки конька к горизонту под углом 10 градусов. Монтаж керамического дымохода

Высота от колосниковой решетки до устья трубы должна быть не менее пяти метров. В противном случае не будет возникать необходимая разница давлений, а это ведет к отсутствию тяги. Следует учитывать, что диаметр дымового котла должен быть либо больше диаметра дымоотводящего патрубка, либо равен ему.

Если прибор не сертифицирован, сечение дымового канала определяется согласно ГОСТ 9817–95.Непосредственно установка дымохода начинается с изготовления фундамента. Он не должен быть связан с основным фундаментом. Исключением является лишь случай, когда фундамент — это монолитная плита, обладающая достаточной несущей способностью.

Желательно, чтобы печь и дымоход находились на одном фундаменте. К комплекту дымохода прилагается инструкция, в которой подробно описываются все этапы монтажных работ

Однако есть некоторые пункты, которым следует уделить особое внимание

Наиболее важные этапы работ:

Точка подключения к отопительному оборудованию должна быть определена заранее, в противном случае при возникновении потребности в изменении угла подключения либо высоты выполнение работ может стать слишком затратным, трудоемким (а в некоторых случаях невозможным).Изоляционные плиты должны быть установлены до начала монтажа керамических элементов.На этапе монтажа внешних блоков дымохода следует внимательно следить за соблюдением вертикальности.Герметик наносится на предварительно очищенную от пыли гильзу с обеих сторон (в канавку, расположенную на верхнем краю керамической трубы).Перед установкой следующего элемента необходимо тщательно удалять излишки герметика. Дымоход с керамической трубойТрубопровод, предназначенный для отвода скопившегося конденсата из дымоходной трубы, должен быть оснащен сифоном (не менее 15 сантиметроввысотой).Желательно проводить монтаж дымохода до начала работ по устройству кровли (это упростит и удешевит данный этап).Если производится монтаж дымохода в деревянном доме, обязательно следует учитывать усадку дома, так как (если усадка будет неравномерной, дымоход может быть поврежден).

Если дымоход возвышается над уровнем крыши более чем на полтора метра, он нуждается в дополнительном армировании.

Есть три способа армирования:

Самый распространенный и одновременно самый простой способ армирования производится с использованием армированных стержней (диаметр 10 мм).Также возможно внешнее армирование, которое производится при помощи стальной ленты и стальных уголков.Третий способ — армирование непосредственно вентиляционного канала. Данный способ является самым надежным, так как основание канала сначала бетонируется, а затем усиливается при помощи арматуры.

Чем хорош керамический дымоход + разбор основных правил его монтажа
