Утепление внешнего дымохода из сэндвич-трубы в коробе из металлопрофиля

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

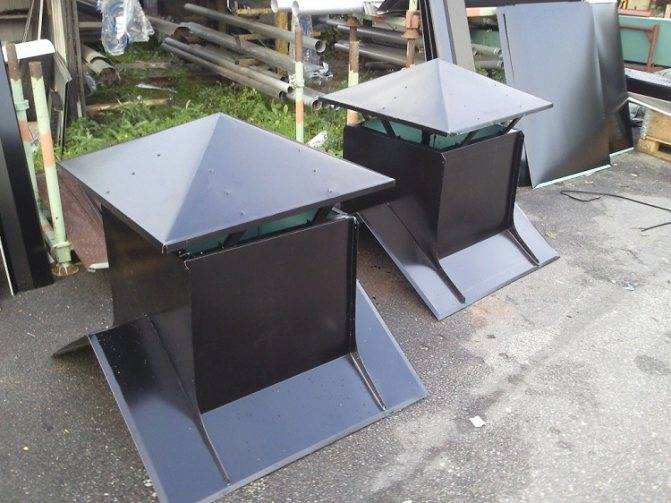

Разновидности кожухов на трубу дымохода

На сегодняшний день наиболее популярны два варианта исполнения таких кожухов. Рассмотрим их:

  • оцинкованный кожух для труб;
  • гофрированный чехол, который изготавливается из нержавеющей стали.

Футляр на дымоход из листа оцинкованной стали является самым востребованным. Оцинковка обладает высокой пожароустойчивостью, резистентностью к коррозии и продолжительным эксплуатационным сроком. Кожух из оцинковки прост в монтаже, что также является очень важным фактором, влияющим на популярность этого изделия. Выполняются такие изделия из листа оцинкованной стали толщиной 0,45 мм.

Чехол гофрированного типа из нержавеющей стали так же прост в монтаже и обладает одним очень важным преимуществом — конструктивное исполнение гофрированного короба позволяет изгибать его, придавать ему необходимую форму, что является очень удобным. Такой кожух устойчив к коррозии и температурным перепадам.

Лучше всего использовать дымоходные кожухи, которые изготавливаются из металла, устойчивого к коррозии

Защитные футляры могут выполнять функцию по организации теплоизоляции для дымоотводной трубы. Кожухи для теплоизоляции дымоходов можно выполнить из разных материалов собственноручно. Рассмотрим эти материалы:

  • оцинковка;
  • кровельное железо;
  • алюминия;
  • пластика;
  • профилированный лист;
  • шифер.

При утеплении дымохода на крыше необходимо использовать подходящий теплоизоляционный материал. Теплоизолятор подбирается индивидуально для конкретной ситуации. При выборе теплоизоляционного материала стоит учитывать такие показатели:

  • материал дымоотводной трубы;
  • температуру нагрева дымохода на кровле;
  • температурную устойчивость теплоизоляционного материала.

Теплоизоляционный материал должен быть устойчив к температуре нагрева дымохода, чтобы избежать воспламенения. Особенно тщательно нужно относиться к выбору теплоизолятора в случае, если вы устанавливаете кожух из полимерного материала. Пластиковый короб для труб прост в установке, однако, считается наименее безопасным вариантом, поэтому нужно обеспечить необходимую теплоизоляцию дымоотвода с учётом всех правил и норм пожарной безопасности.

Защитная конструкция может иметь декоративную отделку

Особенности утепления дымохода базальтовой ватой

Кроме правильного выбора базальтового утеплителя, необходимо побеспокоиться о соблюдении правил монтажа. Как показывает практика, особенно часто нарушаются следующие нормы:

  • Толщина слоя базальтовой ваты в проходках через деревянные конструкции не менее 5 см. Отдаленность от несущих балок как минимум 1 м.
  • Если требуется уложить материал в несколько слоев, правильно раскладывать огнестойкую базальтовую плиту со смещением, чтобы перекрывать стыки нижнего листа верхним. Это же правило действует и в случае монтажа цилиндрического утеплителя. Продольный шов каждой следующей скорлупки смещают на 180°.
  • Устройство прохода дымохода через деревянное перекрытие с применением базальтовой ваты предусматривает применение противопожарной разделки. До горючего материала, от греющей поверхности должно быть от 50-100 мм. Зазор заполняют каменной ватой.

Толщина базальтового волокна в дымоходе должна быть не более 40 мм, для наружной изоляции, до 100 мм. Плотность подбирается в зависимости от условий эксплуатации. Для утепления керамических дымоходных труб, подключаемых к твердотопливным котлам, используют базальтовую вату с плотностью от 100 до 200 кг/м³.

  • Нет смысла использовать высокотемпературную базальтовую вату для термоизоляции дымохода, подключенного к газовому или жидкотопливному котлу, так как температура отходящих газов редко превышает 200-300°С. Оптимальной будет установка цилиндрического утеплителя.
  • Расчет необходимого количества базальтовой ваты для утепления дымохода из стали. Подбирается необходимая толщина материала. На упаковке утеплителя указан приблизительный расход ваты при разной толщине слоя. Остается подсчитать размеры окружности в сантиметрах и длину трубы. После этого высчитывается количество упаковок.
  • После утепления однослойной трубы не фольгированным материалом, обязательно изготовление защитной конструкции.

В некоторых строительных магазинах, упаковки с базальтовым утеплителем могу разрезать надвое, либо продавать маты поштучно. Это позволяет приобрести точное количество материала и избежать переплат.

Плюсы и минусы применения базальта для изоляции дымохода

Главным недостатком базальтового утеплителя является его стоимость. В остальном, по сравнению с любыми другими видами теплоизоляции, базальт, несомненно выигрывает. В качестве плюсов материала можно отметить:

  • Низкая теплопроводность – даже при температуре отходящих газов свыше 500°С, базальтовая вата нагревается не более 30°С. Во время кратковременного возгорания сажи и скачка температуры до 900°С, наружный контур сэндвич-трубы не нагреется более 45°С.
  • Негорючесть – материал выдерживает воздействие направленного огня от газовой горелки, не воспламеняясь. Плавиться вата начинает после превышения 1100°С. Поэтому, можно уложить базальтовый утеплитель вплотную к дымоходной трубе и не беспокоиться за безопасность помещения в течение всего срока эксплуатации.
  • Простой монтаж – маты и листы легко режутся обычным малярным ножом. Фиксируется материал с помощью хомутов или вязальной проволоки. Если при монтаже дымоходов укладывать базальтовую вату своими руками, можно существенно сэкономить на проведение работ.
  • Удельный вес даже базальтовой огнеупорной ваты 30 кг/ м³, соответственно, после утепления, масса конструкции дымохода увеличивается совсем ненамного.

Базальтовая вата не имеет аналогов по своим характеристикам и является оптимальным решением при выборе утеплителя для дымохода. Единственное, что ограничивает популярность материала, это высокая стоимость, связанная с особенностями производственного процесса.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

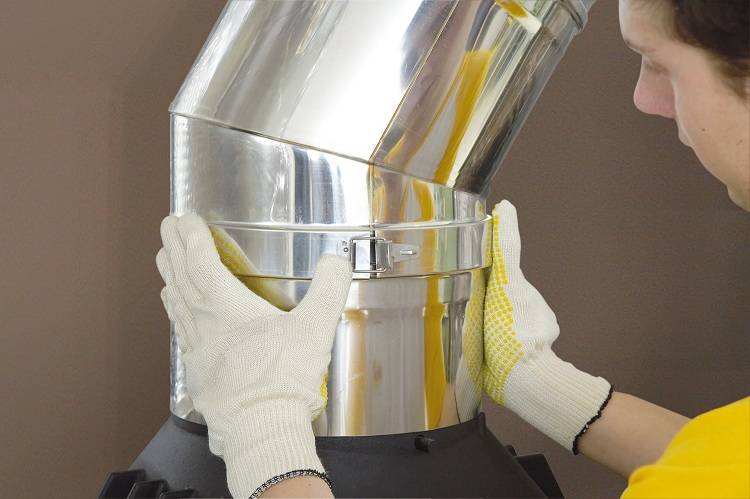

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

  1. Удобство и быстрый монтаж.
  2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
  3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
  4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
  5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

  • от 0,5 мм для газовых, солярочных и пеллетных котлов;
  • от 0,8 до 1,0 мм для печей, банных печей и каминов;
  • от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

  1. В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
  2. Эта разделка называется чердачной или межэтажной.
  3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
  4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
  5. Проводим через круглое отверстие дымоход.
  6. Заполняем пространство базальтовой ватой

Разделка заводская.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

  1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
  2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
  3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
  4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
  5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Подбор диаметра

Выбор показателя сечения дымоотводной конструкции — серьёзное мероприятие, при котором стоит учитывать несколько важных правил. Первое из них звучит так: показатель сечения дымохода должен быть таким же (или больше) диаметра выходного патрубка отопительного устройства. Например, если диаметр выходного патрубка котла равен 100 мм, то показатель сечения дымоотводного канала должен быть таким же или больше

Важно запомнить, что это правило действует не только на первый сегмент канала, но и на все остальные

Дымоотводный канал может быть шире отвода отопительного устройства, однако, в этом случае придётся приобрести специальный переходной элемент. Переходной элемент монтируется на отвод котла и организует переход между ним и трубой дымохода.

Помимо этого, выбор показателя сечения дымоотводной конструкции зависит от мощности котла. Таким образом, можно выбрать диаметр канала ещё до приобретения отопительного оборудования.

Рассмотрим зависимость показателя сечения дымохода от мощности отопительного устройства:

  • при мощности котла до 3,5 кВт показатель сечения внутреннего контура сэндвича должен составлять около 80 миллиметров;
  • если мощность отопительного устройства находится в пределах от 3,5 до 5,2 кВт, то показатель сечения внутреннего контура не должен быть ниже 95 миллиметров;
  • когда показатель мощности отопительного устройства превышает 5,2 кВт, то показатель сечения внутренней трубы должен быть не менее 110 миллиметров.

Диаметр трубы должен в точности совпадать с патрубком котла или же понадобится переходник

В любом случае рекомендуется всё делать по порядку, поэтому лучше сначала приобрести котёл, а уже потом выбирать трубы для организации канала, который будет отводить продукты сгорания.

Правила установки дымоходных систем

Прежде чем перейти к обзору утеплителей и правилам работ с ними, нужно разобраться с требованиями, которые должны быть соблюдены при устройстве дымохода. Этот момент очень важен, так как нарушение норм может привести к невозможности эксплуатации оборудования.


Соблюдение норм и требований по устройству газовых дымоходов обеспечивает их надежную и безопасную эксплуатацию

Дымоходные каналы должны соответствовать требованиям ДБН В.2.5-20-2001 и СНиП 2.04.05-91. Основные требования следующие:

  • Внутренний диаметр дымоходной трубы должен быть большим диаметра выходного патрубка газового котла;
  • Основная труба не может иметь искривленных или сужающихся участков, должна располагаться вертикально, допускается уклон не более 30 градусов;
  • Отводная магистраль может иметь не больше трех поворотов;
  • Расстояние от внешней поверхности трубы до стен из горючих материалов – 25 см, до стен из негорючих материалов – 5 см;
  • Изоляция соединений элементов дымохода должна обеспечивать полную герметичность стыка;
  • В пределах прохождения крыши не допускается устройство соединений (эта часть дымоходной трубы должна быть цельной);
  • В местах поворотов обязательно обустройство ревизионных люков;
  • Нижняя часть дымоходной трубы должна оснащаться конструкцией для сбора конденсата;
  • Верхняя часть должна возвышаться над коньком кровли не меньше, чем на 50 см, длина самого дымохода должна обеспечивать качественную тягу.

Соблюдение норм и требований по устройству газовых дымоходов, не только обеспечивает повышение эффективности эксплуатации оборудования, продлевает срок службы дымохода, но и гарантирует пожарную безопасность и исключает угрозу задымления помещения.

Срок службы такого дымохода

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Лучшие сэндвич-дымоходы 2020-2021

  • Ferrum;
  • Дымок;
  • Феникс;
  • Вулкан;
  • Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

  • пригодность для печей на дровах;
  • в набор для монтажа входят термоустойчивый герметик и винты;
  • для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

  • верхняя секция имеет оболочку толщиной 0,5 мм;
  • отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

  • в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
  • малая толщина металла, снижающая ресурс конструкции;
  • не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

  • для соединения листов использована аргоновая сварка;
  • в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
  • предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

  • для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
  • предусмотрен слой базальтовой ваты толщиной 50 мм;
  • в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

  • высокая цена;
  • увеличенный до 0,22 м внешний диаметр;
  • участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

  • доступны варианты с внешней частью из нержавейки или оцинковки;
  • для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

  • отсутствуют готовые наборы;
  • часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

  • простой монтаж за счет использования переходных раструбов;
  • в набор входят листы базальтовой ваты для защиты перекрытий;
  • трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Какой короб выбрать

При выборе короба важно определиться с двумя показателями. Из какого материала будет сделан короб и какой материал лучше подходит для теплоизоляции

Материал теплоизоляции зависит от материала дымохода, от времени температуры нагрева кровли и от степени устойчивости теплоизоляционного материала.

Материал для теплоизоляции должен максимально хорошо справляться со своими функциями. Если короб для трубы будет изготовлен из пластика, берите теплоизоляционный материал с самыми высокими показателями пожаробезопасности.

Материал, из которого сделан короб, будет влиять и на внешний вид трубы. Короб может быть обычными или с декоративными элементами. Декоративные элемента на короб для трубы можно купить отдельно. Выбирать можно не только цвет и внешний вид, но и фактуру материала. При этом стоит учитывать, что металлический короб на трубу выглядит проще остальных.

|

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

  • внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
  • высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
  • изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

  • коленами. Предусмотрены с углами направления в 45º и 90º;
  • конусом. Им обеспечивается свободное обтекание атмосферных осадков;
  • тройником с углами 45º и 87º;
  • ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
  • искрогасителем;
  • дефлектором;
  • грибком;
  • разгрузочной платформой;
  • кронштейнами;
  • хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
