Подключение дымохода к напольному газовому котлу: внутренний и внешний вывод трубы

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

• скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
• большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
• недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
• погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

• визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
• с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
• пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

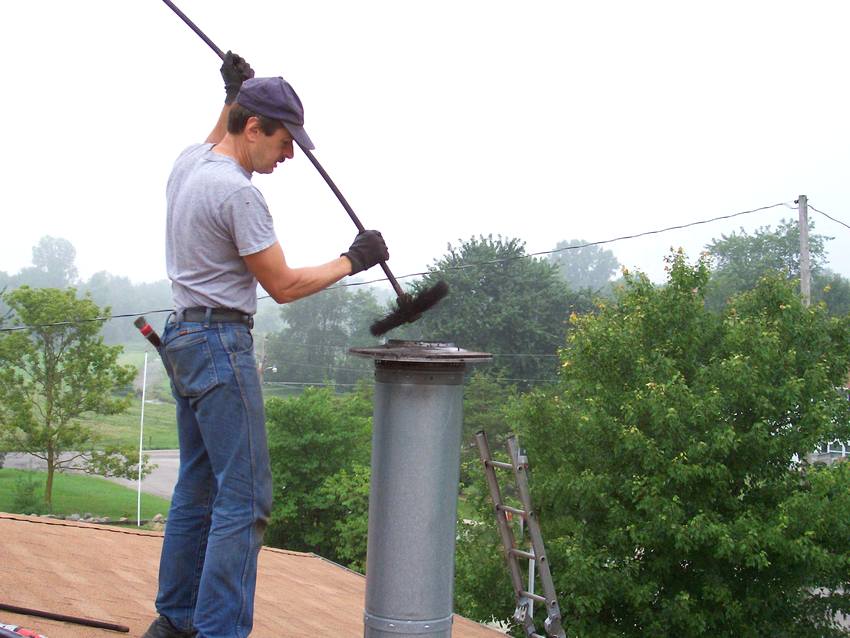

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.

Ошибки при монтаже

К наиболее распространенным ошибкам относится:

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Видео по теме:

Вертикальное и горизонтальное исполнение

По месту установки можно выделить два типа коаксиальных дымоходов для напольных и настенных газовых котлов:

• Горизонтальный. Наиболее распространенный вариант благодаря удобству монтажа. Для вывода трубы наружу в стене пробивается отверстие требуемых размеров – это дает возможность использовать котел в многоквартирном доме, установить агрегат в любом подходящем помещении частного дома. К достоинствам горизонтального дымоотвода также относится малая длина коаксиального дымохода и отсутствие необходимости обустраивать отводчик конденсата – влага будет стекать на улицу через трубу, установленную под уклоном.
• Вертикальный. Как и традиционная труба для отвода дымовых газов монтируется с выходом через крышу. Такой вариант дороже за счет большой длины двойной трубы, обустройства проходок через перекрытия и кровлю. Также удорожает конструкцию и усложняет работу устройство отводчика конденсата.

Вертикальное исполнение

Выбор принципа монтажа коаксиального дымохода базируется на характеристиках котла, особенностях места установки котельного агрегата, климатических условиях. Если труба смонтирована вертикально, она проходит через отапливаемые помещения и поступающий воздух успевает согреться, благодаря чему снижается объем конденсата и повышается КПД котла. Вертикальный дымоход подходит для котлов любого типа и обеспечивает хорошую тягу. К недостаткам горизонтальной конструкции следует отнести плохую тягу – такой вариант подходит только котельным агрегатам с вытяжным вентилятором.

Что такое система дымоудаления

Если говорить именно о газовых котлах, то система дымоудаления — это на самом деле труба, которую изготавливают из негорючих материалов. Форма сечения может быть круглой или прямоугольной. Устанавливают ее на газовый котел, а точнее, на его выходной патрубок, который соединяет дымоход с топкой, где сжигается топливо. А выводят другой конец на улицу.

Основное требование к системе дымоудаления для котла – полная герметичность конструкции и как можно меньше отклонений от прямолинейности контура. При этом обязательно делается расчет на сечение трубы, который зависит от мощности газового оборудования.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Назначение и параметры нержавеющих дымоходов

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным

Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

• округлая форма с гладкой поверхностью, что содействует стабильной тяге;
• минимальное образование конденсата;
• высокие характеристики термостойкости, герметичности соединений;
• высокая пожаростойкость и безопасность;
• простая сборка и обслуживание.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

• 304 – лучшее решение для менее агрессивных сред;
• 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
• 316 – хорошо противостоят воздействию кислотных соединений;
• 321 – обладают повышенной термостойкостью, до 850°;
• 409 – для каминов, печей, твердотопливных котлов;
• 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

1. Сэндвич-труба. Это основной элемент любого дымоотвода. Соединение трубы, как и остальных элементов, осуществляется по типу раструба. Для большей надежности в местах соединения можно установить хомуты.
2. Отвод под углом 45°. Используется для соединения двух труб и изменения наклона дымоотвода на стыке горизонтальных и вертикальных фрагментов.
3. Универсальный отвод под углом 90°. Еще один поворотный элемент, используемый для изменения конфигурации дымоотвода.
4. Тройники. Служат для отвода дымовых газов и отсечения конденсата.
5. Отвод конденсата. Устанавливается внизу на вертикальной части дымоотвода.
6. Ревизия. Обычно устанавливается под тройник. Наличие лючка позволяет использовать ее для очистки дымоотвода от сажи.

Требования к помещению, где располагается газовый котёл

Котлы малой мощности (до 30 кВт) могут быть размещены на кухне в том случае, если она соответствует ряду требований:

• площадь кухни составляет не менее 15 м2;
• потолок располагается на высоте 2,2 м и выше;
• достаточное остекление (совокупная площадь окон) — не менее 3 см2 на м3 кухни;
• окна снабжены фрамугами и форточками;
• между газовым устройством и стеной есть расстояние 10 см;
• стены отделаны огнестойким материалом;
• обеспечен приток воздуха через щели, например, внизу двери.

Чтобы мощные приборы (от 30 кВт) служили долго и были при этом безопасными, специалисты настоятельно рекомендуют оборудовать отдельное помещение – котельную. Конечно, не любая комната в доме подойдёт для таких целей. Её объём должен составлять не менее 13,5 м3 для устройств мощностью 30-60 кВт и не менее 15 м3 для 60 кВт.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть выполнен из следующих материалов:

• кирпич;
• керамика;
• сталь.

Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.

Печной керамический дымоход

Сфера применения кирпичного дымохода

Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.

Кирпичный дымоход от камина

Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.

Дымоход из нержавейки внутри кирпичной трубы

Преимущества использования керамических дымоходов

Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.

Керамические трубы для дымохода

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.

Характеристика и разновидности стальных дымоходов

Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.

С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.

Детали стального дымохода

Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.

Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.

Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.

Набор для монтажа коаксиального дымохода

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.
