Как подключить дифавтомат по схеме и зачем это нужно

Защитные устройства

Самым распространенным устройством защиты на сегодняшний день являются автоматические выключатели (автоматы). Они призваны отключить подачу тока в цепи, если его значение превышает номинал автомата.

Характеристики этого прибора должны соответствовать характеристикам защищаемой цепи. При возникновении в ней сверхтоков (в случае короткого замыкания, или в случае подключения нагрузки, превышающей допустимые параметры) автомат отключает подачу электричества.

Автоматический выключатель устанавливается в разрыве фазного провода внутри распределительного щита. В опасной ситуации он срабатывает, отключая фазу.

В сетях, где возможна утечка электроэнергии, например во влажных помещениях, будет оправдано применение второго вида защитных устройств – дифференциального реле, или УЗО (устройства защитного отключения).

Такие устройства отключают подачу электричества, если будет обнаружена утечка тока в цепи.

Утечка может произойти при повреждении изоляции кабеля или пробое на корпус электроприбора.

Возможна также ситуация, когда изоляция проводов, подвергшихся воздействию влажности (особенно в местах соединений), начинает проводить ток.

В случае прикосновения человека к такому неисправному проводу или прибору, дифреле практически мгновенно отключит подачу тока. Устройство защитного отключения устанавливается на фазный и нулевой проводник. Оно выключается при возникновении разницы между токами в обоих проводниках. При срабатывании УЗО отключает оба проводника.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

  • вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
  • дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

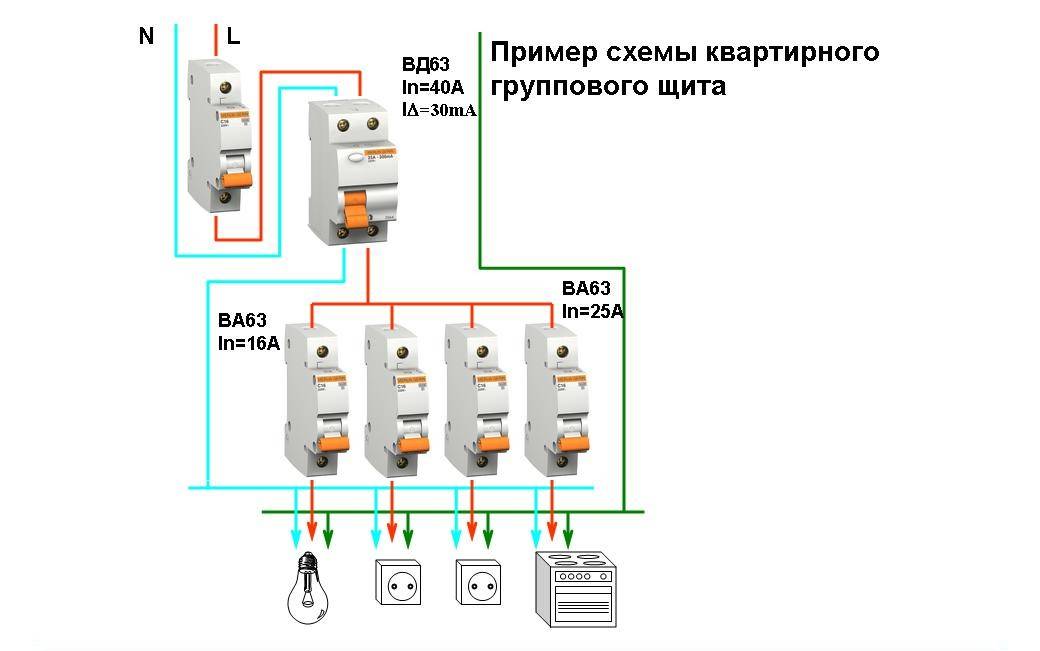

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Схема 1:

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Схема 2:

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Дифавтомат – особенности и параметры

Правила монтажа Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Мощность дифференциального выключателя рекомендуется подбирать чуть меньше мощности автомата, вмонтированного с ним в одну цепь.
Результат — отключение одного либо двух сразу защитных устройств. Для повышения эффективности защиты в сложных системах нужно устанавливать несколько ступеней защиты с селективным срабатыванием устройства защитного сигнала с наименьшим номиналом.

К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе.

Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки. Тост: Висел на столбе электромонтер, сжимал зубами два куска провода. Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством.

Принципа построения здесь такой же, как и в прошлом случае. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные. Что произойдет если вдруг в какой то из квартир возникнет утечка. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ.

Выбираем способ

Если вы живете в многоквартирном доме старой постройки, единственным способом правильно подключать УЗО и дифавтоматы в однофазной сети является прокладка провода защитного заземления от этажного щитка в квартиру. Для этого есть специальные выступы, которые удерживают устройство на месте.

Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. К основным стоит отнести: Группа расцепителей тепловой и электромагнитный. Нулевой провод окрашивают в голубой или синий цвет.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве. Сечение выбирается исходя из номинала. Если защита все равно срабатывает, значит, в кабеле замыкание или он дает утечку.
УЗО или Дифавтомат? Что выбрать?

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

МощностьКабельДифференциальный автомат
до 2 кВтВВГнгLS 3х1.5С10
от 2 до 3 кВтВВГнгLS 3х2.5С16
от 3 до 5 кВтВВГнгLS 3х4С25
от 5 до 6.3 кВтВВГнгLS 3х6С32
от 6.3 до 7.8 кВтВВГнгLS 3х6С40
от 7.8 до 10 кВтВВГнгLS 3х10С50

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

  • Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза — L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
  • При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Процесс подключения дифавтомата

Определились со способом подключения устройства? Тогда пора приступать к работам по установке дифавтомата. На самом деле весь процесс довольно прост, главное все делать по инструкции:

  1. Сделайте визуальный осмотр дифавтомата. Любой дефект может спровоцировать неправильную работу устройства.
  2. Отключите электроэнергию в доме, убедитесь, что напряжение отсутствует при помощи индикаторной отвертки.
  3. Возьмите устройство и закрепите его на DIN-рейку.
  4. Очистите проводные жилы, которые будут подсоединяться. Лучше всего для этого применять специальный инструмент, который не повредит медную проволоку.
  5. На этом шаге подключите ноль и фазу в специально отведенные для этого разъемы на дифавтомате. Входные жилы крепятся сверху.
  6. Подключите электропитание и убедитесь в том, что приспособление работает.

По сути, это вся технология подключения дифавтомата. Мы рекомендуем использовать продукцию следующих компаний:

  1. Legrand.
  2. ABB.
  3. IEK.
  4. DEKraft.

Методы подключения

Известны четыре варианта подключения:

  1. Подключение двухполюсного к однофазной сети.
  2. Подключение четырехполюсного к трехфазной сети с применением нейтрали.
  3. Подключение четырехполюсного к трехфазной сети без использования нейтрали.
  4. Подключение четырехполюсного в однофазной сети.

Рассмотрим каждый случай в отдельности.

Подключение двухполюсного УЗО к однофазной сети

Двухполюсный УЗО к однофазной сети

Среди всех перечисленных методов подключения, это, пожалуй, самая распространенная схема. При ее подключении отсутствуют сложные обороты. Более того, такой прибор можно подключить и самостоятельно. Для этого на корпусе или в паспорте необходимо узнать, где именно на автомате располагается нейтраль или ноль, а также фаза. Как правило, на автомате указаны такие знаки 1,2 и N. 1 – подразумевает приходящий фазный проводник, 2 – исходящий фазный проводник и N обозначает ноль или нейтраль.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превышающий его номинальный рабочий ток. Чтобы такого не было в вашем случае, покупайте прибор с как можно с большим номинальным рабочим током

Более того, при подключении важно соблюдать правильную последовательность. Иначе в процессе его эксплуатации могут возникнуть проблемы. Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя

Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя.

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Четырехполюсный УЗО трехфазная сеть, нейтраль

Такой метод подключения также достаточно распространен. Принцип его подключения практически ничем не отличается от однофазной сети. Только в этом случае монтируется четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Как правило, схема подключения указана на корпусе автомата. Единственное отличие может заключаться в том, что на четырехполюсном приборе ноль может находиться с другой стороны. Самое главное, правильно подключить выходы и входы.

Такие УЗО используются для защиты от пожара электропроводки на большие токи утечки. Если использовать его для защиты от поражения током человека, то рекомендуется использовать точку утечки, которая равняется от 10 до 30 мА.

Для самой же защиты устройства непосредственно перед ним монтируется автоматический выключатель.

Также при подключении крайне важно соблюдать цветовую маркировку провода, а также подключение нулевого и фазного проводника

Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали

Подключение к трехфазной сети без нейтрали

Данную схему используют в большинстве случаев для подключения трехфазных электродвигателей. Автомат отключит его от сети, как только возникнет небольшое замыкание обмоток. Для подключения трехфазного двигателя необходимо три фазы питающего напряжения, а именно А, В и С. Также потребуется защитный проводник РЕ, который будет служить в качестве заземления корпуса. В результате нет смысла приобретать пяти жильный провод, а достаточно будет четыре жилы.

Подключение четырехполюсного УЗО в однофазной сети

Четырехполюсный УЗО однофазная сеть

Это использование можно смело назвать нерациональным и целесообразным. Однако в некоторых случаях это единственное верное решение. Например, если в будущем вы планируете расширить электропроводку, переведя ее на трехфазную сеть или добавить несколько однофазных сетей. Более того, такую схему используют в случаях временного использования аварийной замены неисправного двухполюсного УЗО. Подключение проходит достаточно просто. Для этого ноль и фаза подключается к соответствующей клемме. При этом подключение фазного проводника на клемму выполняется только в том случае, если подключена в данный момент кнопка «Тест». Такая клемма располагается рядом с нулевой.

Устройство и принцип действия

Дифавтомат относится к сложному электротехническому оборудованию. Фактически состоит из нескольких автономных структурных составляющих. В их числе:

  1. Система автоматического выключения. Контролирует нагрузочный ток. При достижении максимальных значений, например, при коротком замыкании или запредельной мощности потребителей электроэнергии, срабатывает за 0,06 сек. При утечке тока в результате оголения проводки (пробой изоляции) или других неполадок в кабелях и проводах, разрыв сети происходит с задержкой до 1 часа. Отключение производят магнитный и тепловой расцепители. Быстрота процесса зависит от величины отклонения тока от стандартного значения. Автомат приводится в действие при разнице текущего и номинального токов выше 25%.
  2. Дифференцированный трансформатор. Предназначен для защиты людей и животных от поражения током. Работа основана на использовании электромагнитной катушки. При достижении разницы между входящими и исходящими токами критических значений катушка мгновенно разрывает цепь.
  3. Рейка ручного переключения аппарата. Имеет два положения — включено и выключено. Используется при ремонтных и профилактических работах, а также при подключении потребителей электропитания.

Установка дифференциального выключателя

Установка дифавтомата производится в строгом соответствии с требованиями ПУЭ (Правила устройства электроустановок). Аппарат размещается в распределительном щите на Din — рейках, к которым крепится с помощью специальных зажимов — защёлок. Компактный корпус изготовлен из диэлектрического материала. Часто применяются полимерные композиты, обладающие необходимыми для электрических устройств свойствами: прочностью, термической и антикоррозийной стойкостью, повышенной противопожарной сопротивляемостью.

Выключатель крепится к щитку таким образом, чтобы входные жилы находились сверху. На корпусе коробки показано правильное направление монтажа. Подсоединяемые провода на концах оголяются и зачищаются специальным инструментом для снятия изоляции. Высокотехнологичные приборы чувствительны. Даже незначительные повреждения сердечника провода приведут к некорректной работе системы защиты. Как минимум увеличится число ложных срабатываний выключателя.

Фазный и нулевой провода требуется подключить к устройству через специальные ячейки. Встречаются случаи, когда жилы соединяются с изделием, минуя автомат. Такая схема соединения чревата опасными последствиями.

Грубая ошибка — соединение нулевого провода на выходе из устройства с другими нулями на электрическом щитке. Проходящие токи превысят номинальное значение для устройства, вызывая беспричинное срабатывание. Такой же эффект имеет место при соединении нуля с заземлением. Такая схема устарела. Она пригодна для двухпроводных сетей с грубой защитной системой.

При двух или трёх элементах в электросети требуется следить за тем, чтобы фазы и земля подключались правильно. Нередко к энергопотребителю подводят фазный провод от одного прибора, а ноль — от другого, что исключает возможность защиты сети.

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

  1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
  2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
  3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
  4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
  5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
  6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

  1. простота использования и высокая скорость сборки;
  2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
  3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
  4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
  5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
  6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

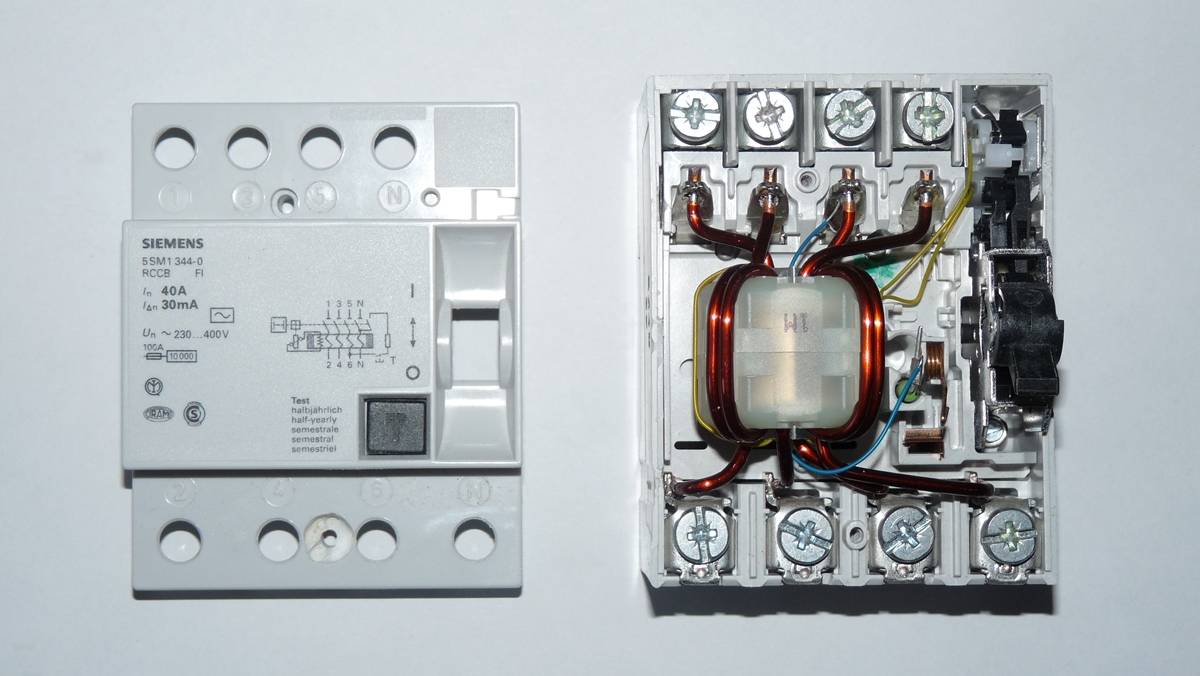

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Маркировка дифавтоматов

На лицевую панель нанесена схема дифавтомата и другая информация.

Обозначения на лицевой панели дифавтоматов и УЗО

Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током. Время отключения дифавтомата по току утечки

Время отключения дифавтомата по току утечки

Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.

Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.

Времена отключения и пороговые токи утечки

Еще дифавтоматы различаются по токам, в которых предназначены работать.

Типы дифавтоматов по форме рабочего тока

Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.

Схема подключения

Для защиты домашней электропроводки подключение прибора может осуществляться различным путём. Вариант подключения устройства зависит от количества фаз, наличия заземления, места установки автомата и особенностей помещения (концентрации влаги).

Обычная

Традиционный способ подключения дифавтомата предусматривает общую защиту группы электрических цепей одним устройством, подключённым после счётчика на входной линии.

Защитный автомат во входной цепи обеспечивает полное отключение всех цепей в аварийной ситуации

Подача питающего напряжения осуществляется к верхнему клеммнику устройства, а подключение группы потребителей — к нижним клеммам. Во все цепи с потребителями предварительно включены автоматические выключатели.

Можно избежать ложных отключений входной защиты, если установить такой автомат, срабатывающий при токе утечки, равном 30 мА.

Для влажных помещений

Для обеспечения надёжной защиты электросети и приборов, расположенных в помещениях с повышенной концентрацией влаги (кухне, ванной и душевой комнате), используется схема раздельного подключения дифференциальных автоматов. Они подсоединяются в различных цепях и обеспечивают отдельную защиту групп потребителей, расположенных в разных помещениях.

Вариант индивидуальной установки двух дифавтоматов для защиты отдельных цепей

Предложенная схема отличается повышенной надёжностью и удобством эксплуатации. При срабатывании любого дифференциального автомата остальные продолжают функционировать и не происходит отключение электрической энергии в других помещениях.

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки Иллюстрация Характерные симптомы При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно. Бессистемное срабатывание, некорректная работа, отказ включаться. Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ

На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления. Утечка тока заложена «по умолчанию»

АДВТ вообще невозможно включить – сразу срабатывает защита. Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита. Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты. После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит. Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной. Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ. Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно. АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
