Электропроводка в ванной комнате своими руками

Электропроводка в частном доме

Электропроводка в доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:

Используются самозатухающие провода и кабеля с отличной изоляцией.
Коробки распределительные и установочные должны быть металлическими.
Все соединения герметизируются.
Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Электрика в доме – монтаж

Скрытность

Штробление стены под проводку

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
покрытие в виде декоративных панелей на стенах отсутствует полностью.

Закрепление проводки в штробе

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Заделывание проводов гипсом

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Штроба в полу

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

С чего начать монтаж?

Начинают монтаж электропроводки, как правило, с составления плана помещения. С этой работой вы вполне сможете справиться самостоятельно. Специалисты используют для создания схем электропроводки специальные компьютерные программы, но начинающим мастерам будет удобнее делать это по старинке: простым карандашом на бумаге. При помощи строительной рулетки произведите все необходимые замеры и нарисуйте упрощенный чертеж ванной комнаты, не забывая обозначить расположение дверей, канализационных труб и т.д.

Далее нужно подумать о расположении мебели и сантехнического оборудования, ведь относительно этих элементов интерьера мы будем выбирать место для розеток.

Чтобы стены ванной комнаты не были сплошь усеяны розетками, лучше приобретать двойные. Такой подход не только сэкономит пространство, но и потребует меньше физических затрат, ведь под каждую розетку в стене необходимо пробивать штробу, а это – тяжелая и грязная работа.

Статья по теме: Какую роль играют шторы в интерьере гостиной?

Также следует продумать освещение: определитесь, сколько в ванной комнате будет осветительных приборов, и где они будут располагаться. Вариантов много: это могут быть классические потолочные, настенные и напольные светильники, светодиодная подсветка или что-то другое. Источник света может быть один или несколько. Главное условие – чтобы все они были влагостойкими. Кроме того, предусмотрите место для вентиляции и выберите способ ее подключения.

Как делать заземление

Отдельно хочу сделать несколько комментариев относительно заземления самой ванны и прочих металлических конструкций.

У меня настоятельная просьба – не мудрите ни в коем случае сами. Для этой цели обязательно пригласите электрика. Вы можете ему продемонстрировать, что разводку проводов Вы сделали сами, но заземлять боитесь. Дело в том, что к сожалению, у нас не все дома одинаковые. В современных домах заземление сделано уже правильно. В старых домах оно сделано не так как нужно. Где-то нуль соединен с землей, где-то вообще не пойми что. И ни в коем случае не спрашивайте в магазинах, как делать правильно, поскольку продавцы тоже имеют свое особое мнение на этот счет. Для интереса я задавал этот вопрос в разных электрических магазинах и слышал совершенно противоположные мнения относительно того, что правильно, а что нет.

Нужно пригласить от дома (ТСЖ, ЖСК, Управляющей компании) лицензированного специалиста именно на эту задачу. Заранее предупредить, что Вам нужно сделать качественное заземление ванной комнаты, чтобы он Вам официально все сделал, расписался и взял ответственность за выполненную работу. Ошибка в этом деле может стоить жизни. Будьте с этим очень осторожны.

На этом статья заканчивается. Сегодня мы с Вами узнали как делается электрическая проводка в ванной комнате.

Основные правила

Для соблюдения безопасности важно соблюдать неотъемлемые правила, это:

Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

расположение кабеля строго вертикально и горизонтально, чтобы легко найти провод в случае обрыва;
провод должен быть проложен в гофрированном рукаве;
розетки и выключатели – расположены на высоте не менее 90 см. от чистого пола и не менее 70 см. от ванны, раковины и водопроводных труб;
на освещение, розетки и вентилятор д.б. отдельные разводки;
класс защиты должен соответствовать не менее IP44;
внутри ванной – используются только цельные отрезки проводов, без соединительных элементов;
использование распределительных коробок внутри ванной комнаты – запрещено;
заземление.

Распределение линий

Прокладываемые во влажных помещениях линии электропроводки должны быть защищены либо УЗО, либо дифференциальным автоматом. При этом практически на каждую розетку в ванной комнате необходимо устанавливать «персональный» автомат – только такая схема дает гарантии защиты от случайного поражения электрическим током. Сложность в том, что таких линий может «набежать» довольно много:

розетка для стиральной машины;
розетка для электрического водонагревателя;
точка подключения электрической сушилки;
розетка для фена и электробритвы;
розетка для подключения насоса ванны с гидромассажем;
розетка для подключения электрооборудования душевой кабины;
линия освещения и вытяжного вентилятора;
линия питания электрического теплого пола.

Такое количество автоматов требует много места в распределительном щите, что приемлемо далеко не всегда, особенно в малогабаритных квартирах. Кроме того, точка размещения автоматических выключателей обычно располагается на достаточно большом удалении от помещения ванной, что ведет к определенным трудностям с одновременной прокладкой большого пучка проводов и кабелей.

И это еще не предел…

Но не все так страшно – задачу можно облегчить одним из двух способов.

Розетки объединяются в группы: за базовую принимается одна из линий питания мощного потребителя – чаще всего это стиральная машина. А уже от этой линии запитываются розетки, предназначенные для маломощной нагрузки – фенов, зарядных устройств, электробритв. При этом следует учитывать один не самый очевидный нюанс – подавляющее большинство моделей розеток конструктивно рассчитаны на силу тока 16 А, то есть потребляемая мощность включенного в розетку прибора при напряжении питания 220 Вольт не должна превышать величины 3,3 кВт.
При малом количестве «точек» в ванной или санузле и небольшой потребляемой электрооборудованием мощности допустимо поступать еще проще – все розетки и светильники запитываются от одной, но обязательно отдельной линии (чисто «санузловской»). При необходимости в такую схему электропитания допустимо включать встроенный в ванну насос и электросушилку, в самом крайнем случае можно (но все же нежелательно!) «навесить» и стиральную машину. Электрический теплый пол и водонагреватель, как наиболее энергоемкие потребители электроэнергии, в любом случае запитываются отдельной линией каждый.

Для защиты линий от перегрузки устанавливаются автоматические выключатели с током срабатывания не более 10 (освещение) и 16 (розетки) ампер. Вызвано это необходимостью учета не самого очевидного фактора – обычные розетки, используемые для подключения бытового электрооборудования, не рассчитаны на прохождение тока более 16 А (или потребляемую включенным в нее прибором мощность 3,3 кВт). Положение не спасает даже прокладка линий проводами повышенного сечения – розетка все равно останется слабым местом.

Распределение линий, как и вся электрика в ванной, должно проектироваться с учетом минимальности количества необходимых распределительных (распаечных) коробок. В идеале лучше обходиться вообще без них, делая все необходимые соединения проводов в розетках и выключателях. Когда без распредкоробок не обойтись – их размещают либо снаружи ванной, либо на высоте не менее 2,25 см от уровня пола, и обязательно после внешних границ зоны 2.

Распаечная коробка в подрозетнике выключателя.

При необходимости размещения розетки под ванной следует выбирать для нее место максимально удаленное от канализационных и водопроводных труб. Вытяжной вентилятор обычно запитывается от линии освещения и срабатывает одновременно с включением-выключением светильников, однако гораздо удобнее (хотя и немного сложнее технически) запускать его отдельным выключателем.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Что нужно для прокладки проводки в ванной комнате?

Электропроводка в ванной своими руками действительно возможна, но лучше всего себя обезопасить. Для этого специалисты рекомендуют установить автоматический выключатель. Это уникальное устройство, которое при возникновении опасных ситуаций в сети выполнит отключение электричества. Для ванной комнаты будет достаточно автоматического выключателя с мощностью всего в 10 ампер. Он выдерживает до 2.2 кВт нагрузки в час. Конечно, если решили поместить в свою ванную много осветительных устройств и бытовой техники, то можно выбрать выключатель с оптимальными параметрами. В комплекте с автоматическим выключателем лучше всего установить УЗО. Это устройство защитного отключения, которое при утечке тока просто «вырубит» автомат. Провода должны иметь медное сечение и хорошую изоляцию. Это позволяет свести возможность утечки тока к нулю.

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

Безопасность при эксплуатации розеток

Безопасные розетки для ванной

Нужно ли устанавливать автомат для ванной? Конечно. Такие устройства, представляющие собой коммутационные аппараты низкого вольтажа, необходимы для того, чтобы отключать электросеть, подключенную после автомата, защищая ее, таким образом, от коротких замыканий и перегрузок. Однако сам по себе автомат не защищает от утечки тока.

Как сделать электропроводку в ванной более безопасной? Для надежного пользования розетками и электроинструментом нужно учесть два момента во время электромонтажа:

Для ванной можно устанавливать лишь розетки закрытого типа.
Для розеток нужно поставить УЗО.

Нужно определиться с тем, какое УЗО поставить в ванную. Обычно в эту комнату устанавливают УЗО на 10 ма. Однако он может иметь ложные срабатывания, например, от перегрева фена. Поэтому ещё одним вариантом может стать дифференциальный автомат, то есть УЗО, в котором есть автомат. Такое УЗО рассчитано на 25 ма и менее чувствительно к ложным срабатываниям.

Какая розетка для ванной комнаты подойдет? Требования к монтажу во влажных помещениях и установка

УЗО и автомат (или группу автоматов для ванной) устанавливают в специальном щитке либо внутри ванной, либо за её пределами. Лучше, когда такой щиток встроен в стену, а не просто повешен на ней.

Монтаж разводки: способы

Разводка ванной может быть сделана исходя из трех различных способов. Первый называется открытым. Такой вариант прокладки коммуникаций считается самым простым и выполняется поверх облицовки.

Иными словами при таком расположении все трубы оказываются на виду. Не самое лучшее решение в виду эстетичности помещения ванной комнаты.

Данный способ применяется если недостаточно места или нет желания прятать трубопровод. Обычно трубы монтируют в менее заметных местах или стараются как-либо скрыть.

Положительное качество данного вида монтажа — постоянный контроль исправности труб. Отрицательное — возможность повредить трубы самостоятельно.

Способ номер два — закрытый. Как уже ясно из названия, трубы при таком методе монтажа находятся в стенах. Монтаж такой системы сложен и предполагает дробление стен. Однако внешний вид комнаты при этом совершенно не страдает.

Есть и еще один способ, в котором объединены два предыдущих. Комбинированный метод заключается в прокладке коммуникаций снаружи. Но после монтажа их прячут при помощи дополнительной отделки. Это возможно только при наличии большого количества пространства.

Кроме того, требуется прокладывать трубы водопровода очень близко к канализационным, чтобы была возможность прикрыть их единой маскировкой.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Говоря о дополнительной защите, современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Что размещают в ванной комнате

Непосвященные люди считают, что при обустройстве электроснабжения в ванной сложностей нет, т.к. здесь находится только освещение и вытяжной вентилятор. Это не совсем так: современные технологии постоянно развиваются, и сейчас в этом помещении устанавливают намного больше разных электроприборов.

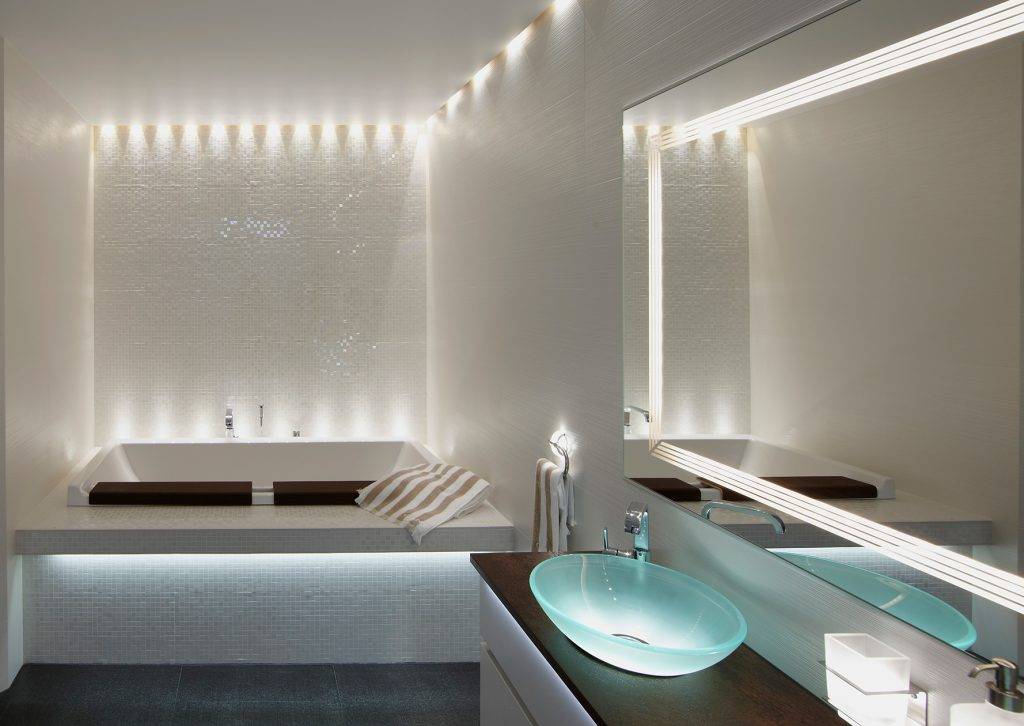

Светильники

При выборе светильников в первую очередь учитывают не их внешний вид, а степень защищенности. Согласно действующей международной маркировке, она может быть от IP00 до IP68. Первая цифра указывает на уровень защиты от пыли, вторая — от влаги. Чем выше эти значения, тем больше степень безопасности.

Если выбранный потолочный или настенный светильник соответствует необходимому уровню защиты от влаги, переходят к выбору его дизайна, чтобы прибор органично вписывался в интерьер комнаты.

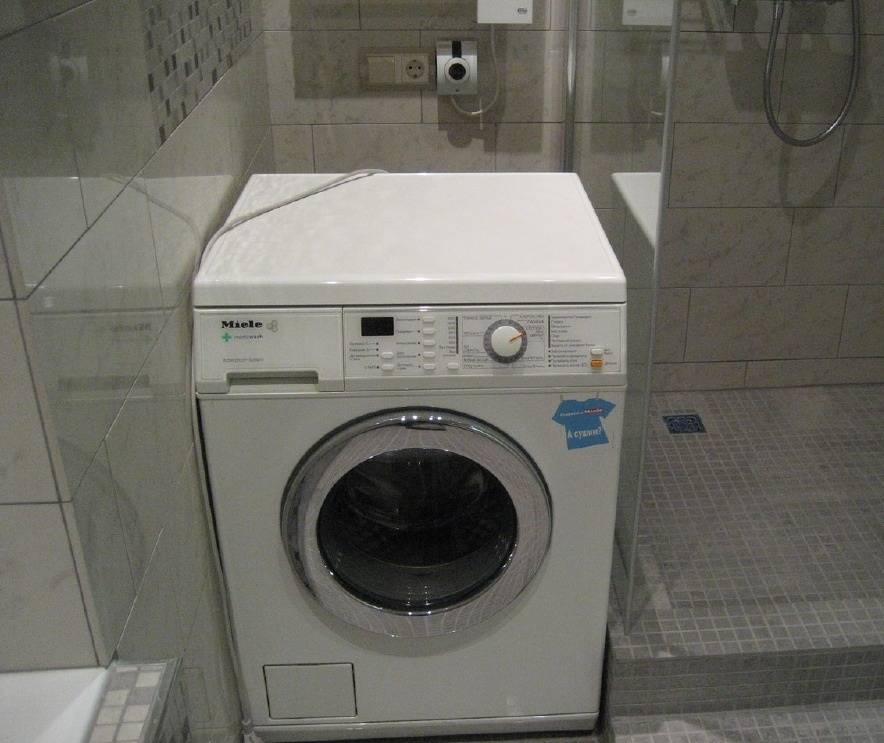

Стиральную машину

В малогабаритных квартирах чаще всего стиральную машину устанавливают в ванной. Особых требований к этому оборудованию нет. Выбирают модель с фронтальной или горизонтальной загрузкой.

Обязательно учитывают габариты, чтобы агрегат занимал минимум пространства, например поместился под умывальником или в другом удобном месте.

Накопительный (бойлер) или проточный нагреватель воды

Организовать горячее водоснабжение можно 2 способами:

Бойлер. Для семьи из 3-4 человек его объем должен составлять 80-100 л. Выбрав данный вариант, вы будете иметь запас горячей воды, но для этого прибор должен быть постоянно включен в сеть. В первый раз придется ждать 3-4 часа, пока вода нагреется.

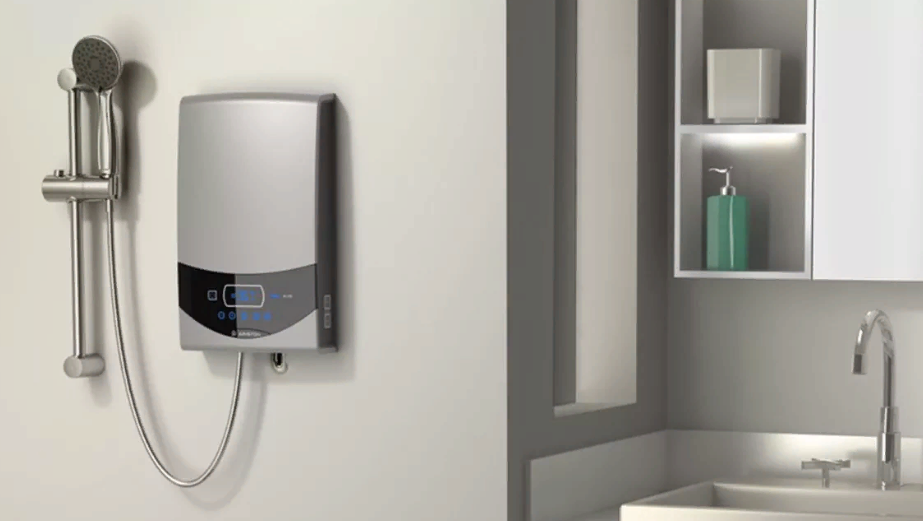

Проточный водонагреватель. В этом случае горячая вода подается сразу после включения прибора в сеть. Здесь нет накопительного бака, поэтому при отключении прибора она пропадает.

Теплый пол

Электрический теплый пол — современное решение для ванной комнаты. Для его установки не надо иметь специальные разрешения или переделывать систему обогрева, как в случае с водяным вариантом.

При соблюдении технологии монтажа электрический теплый пол полностью безопасен. Стоять на нем босиком комфортно и приятно.

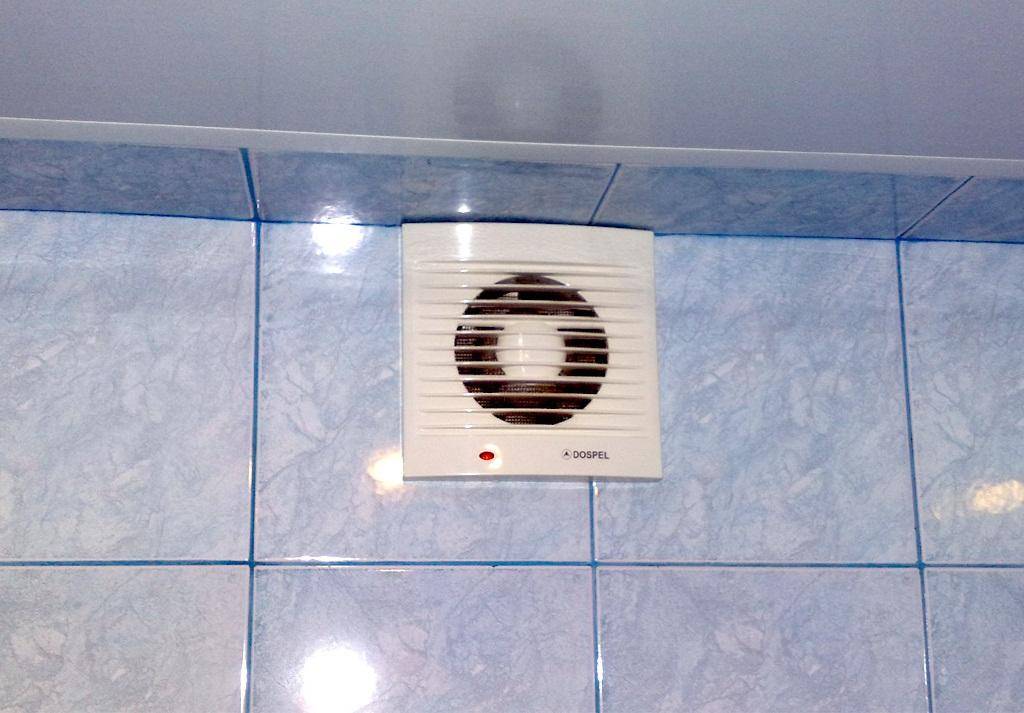

Электрические вентиляторы в систему вытяжки

Для обеспечения нормального микроклимата и влажности в таком помещении должна хорошо работать вытяжная система. Для увеличения ее эффективности рекомендуется устанавливать вентилятор.

При его выборе обязательно учитывают уровень влагозащиты, чтобы прибор был предназначен для установки во влажных помещениях.

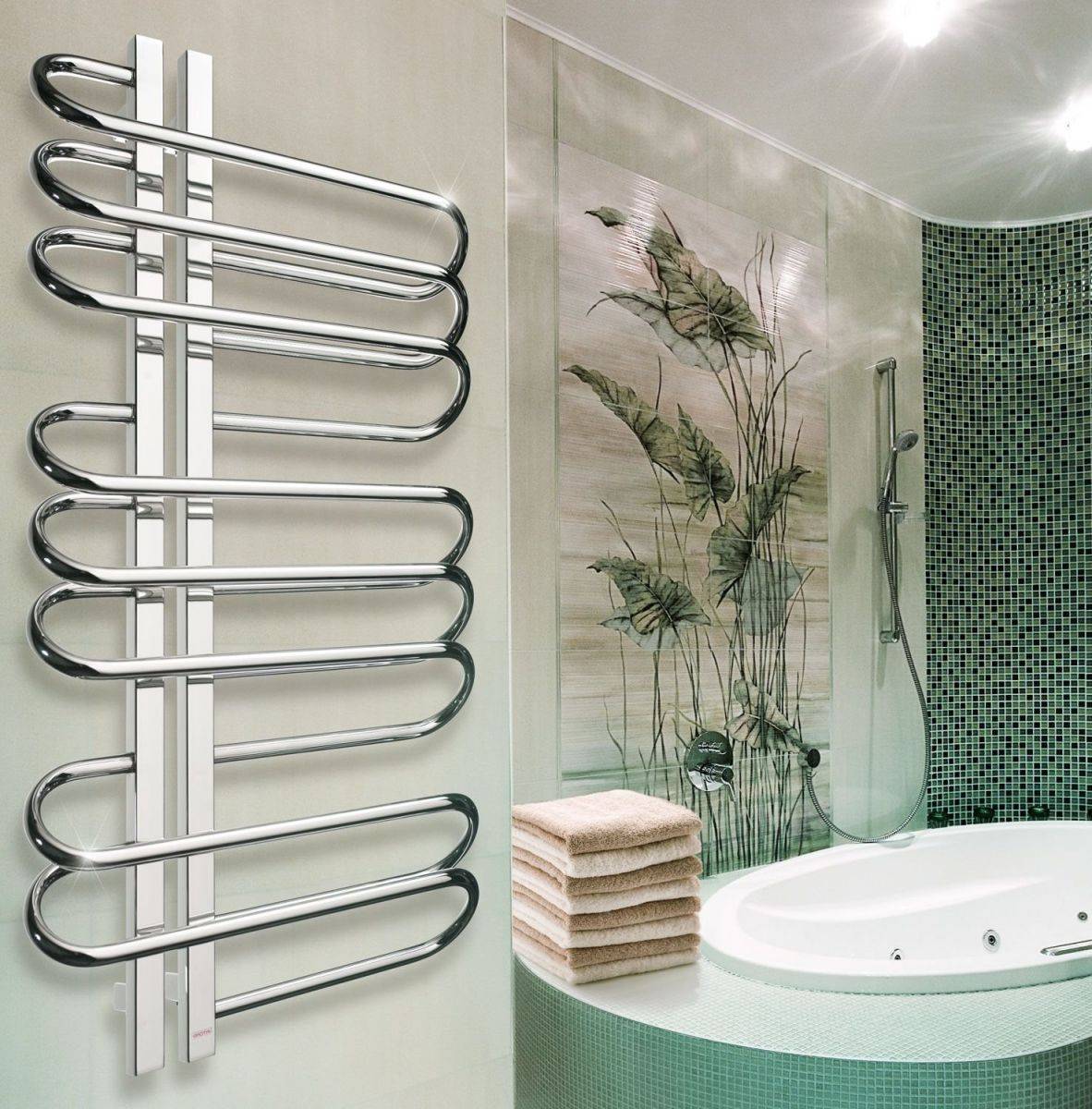

Электрический полотенцесушитель

Раньше в ванных устанавливали полотенцесушители, которые подключались к системе горячего водоснабжения. Работали они только при включении отопления, что не совсем удобно, т.к. в летнее время пользоваться таким прибором было нельзя.

Решение проблемы — электрический прибор. Его мощность и размеры выбирают в зависимости от количества членов семьи и площади ванной. Кроме основной задачи — сушки полотенец и нижнего белья, он также дополнительно обогревает комнату, а если она небольшая, то является основным источником тепла.

Душевую систему или ванну с джакузи, которые требуют подключения к электросети

Современные ванны могут оснащать системой циркуляции и подачи воды, что позволяет превращать их в джакузи. Для этого устанавливают насос, который требует подключения к сети.

Многие душевые кабины также имеют дополнительное освещение, компрессор, радио и т.д. Некоторые считают, что это излишества, но все больше людей устанавливают у себя такие системы, т.к. они повышают уровень комфорта в ванной комнате.

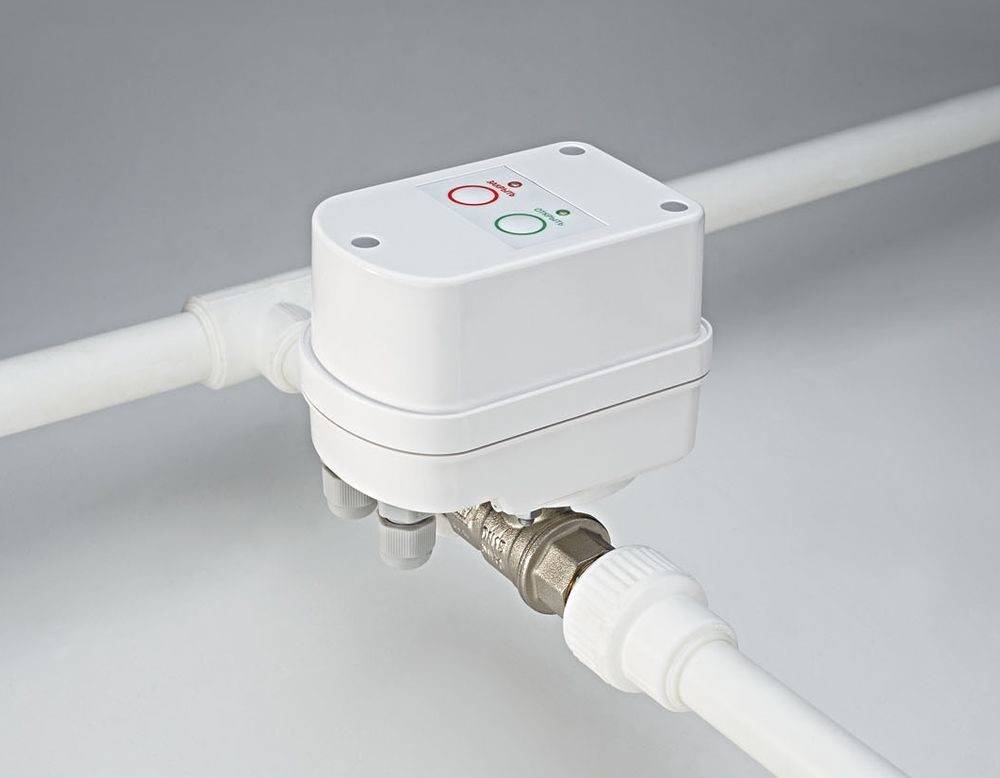

Электронно-механическую систему защиты от протечек воды

Для жителей многоэтажек важно, чтобы не было протечек воды, иначе она может просочиться на нижние этажи. Эта проблема знакома и владельцам частных домов

Вода повреждает ремонт, мебель, электроприборы, а для их восстановления понадобятся дополнительные расходы.

При попадании на них воды происходит срабатывание, сигнал передается на шаровые электрокраны, и они перекрывают систему водоснабжения.

Подготовка к монтажу

Подготовка поверхности к укладке проводки

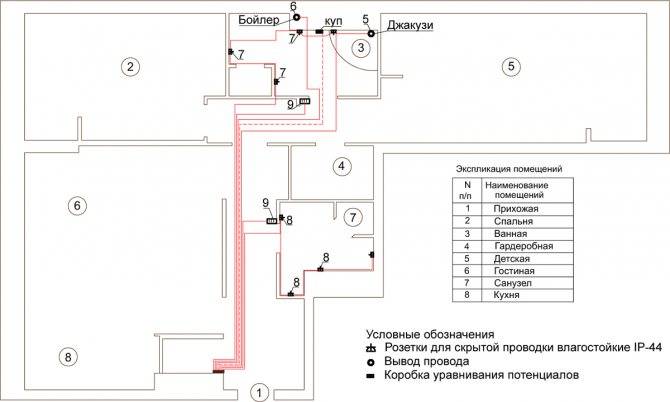

Схему проводки в ванной комнате нужно нанести на лист бумаги, то есть, составить небольшой план. На этом плане нужно отметить все детали – где будут расположены розетки, сколько в ванной нужно повесить светильников и как они будут включаться. Также нужно отметить такие данные:

мощность светильников;
высота розеток и выключателей от пола;
наличие автомата, его мощность и место установки;
сечение и марку кабеля, проложенного для освещения и розеток.

Проводка в ванной комнате всегда начинается с установки распределительной коробки. Обычно эта коробка устанавливается в том месте, где в ванну заходят приходящие провода. Однако, если они слишком короткие, то можно определить, где проложены эти провода, немного вытащить их и сделать коробку рядом. От этой коробки проводится вся электрика в ванной.

Составление плана и электрической схемы

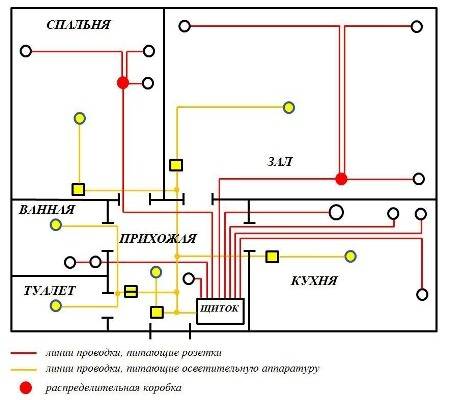

На первоначальном этапе составляют подробный план электропроводки. Перед этим определяются с местами расположения сантехники: ванны, душевой кабины, раковины, унитаза, биде и т.д.

Это поможет компактно разместить крупногабаритную технику: бойлер, стиральную машину. Затем определяют места установки светильников, выключателей и розеток.

Только имея все эти данные, можно составлять схему электропроводки. Подсчитывают суммарную мощность приборов, чтобы правильно выбрать сечение провода. Не стоит устанавливать много розеток.

Их количество должно быть минимальным. Чтобы обеспечить подключение приборов, лучше вынести выключатель или розетку за пределы ванной. Рекомендуется, чтобы каждый мощный электроприбор имел отдельный дифавтомат.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.
