Керамогранит фасадный, фото и видео

Содержание

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него. Примечание – такой способ отделки можно применять летом и зимой.

Советы по облицовке цоколя керамогранитом

Цоколь наиболее подвержен атмосферным и механическим воздействиям. Облицовка позволяет защитить и возобновить его внешний вид. Для таких работ самым выгодным вариантом будет – керамогранитная плитка.

За счет высокой морозоустойчивости керамогранита, при его приклеивании на цоколь посредством цементного раствора, долго на основании он не продержится. Необходимо использовать только специальные клеевые смеси.

Технология обшивки цоколя дома плитами керамогранита ничем не отличается от его укладки на пол и имеет такой алгоритм действий:

  • Подготовка поверхности;
  • Грунтование основания;
  • Нанесение клеевой смеси на поверхность цоколя и плитки;
  • Укладка производится снизу вверх с шахматным расположением плит (если планируется более 1 ряда облицовки);
  • Швы затираются также по истечению 3 дней.

При каркасном способе облицовки выполняется крепление кронштейнов, и монтируются металлические профили. Создается слой теплоизоляции. В качестве утеплителя допускается использование монтажной пены. Но вентиляционное пространство заполнять следует не полностью, воздушные зазоры будут препятствовать образованию на стенах под керамогранитом плесени. Плиты монтируются в специальные рамки на каркасе.

Видео по облицовке дома вентфасадом из керамогранита

Главные условия, которые обеспечат эффективность и качество облицовки фасада керамогранитом – это четкое соблюдение технологии и последовательности выполнения работ, правильный выбор клеевых смесей, отвечающих определенным условиям эксплуатации.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

  • указать границы опасной зоны – 3 метра от стен здания;
  • на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
  • в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

  1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
  2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
  3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
  • с помощью перфоратора сверлятся отверстия в стенах;
  • в них укладываются паронитовые прокладки;
  • производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

  1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
  2. Далее необходимо установить вертикальные направляющие профили:
  • в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
  • согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
  1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

  • монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
  • бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Отделка фасада керамогранитом

Керамогранитные фасады структурно складываются из нескольких компонентов:

  • Каркас. Он устанавливается на наружную стену. Каркас понадобится для крепления керамогранита. Структурно складывается из системы направляющих профилей и вспомогательных элементов, установка выполняется на несущую стену при помощи дюбель-гвоздей. Делается из нержавеющей стали или алюминия. Существует в двух видах – горизонтальном и вертикальном. Специальная система кронштейнов устанавливается посредством крепления. Благодаря специфической конструкции кронштейнов можно регулировать размер зазора.
  • Утеплительный и гидроизоляционный слой. Обычно для утепления стен снаружи применяются следующие средства: пенополистирол, минвата или полиуретановая пена. Желательно ознакомиться с особенностями каждого типа утеплителя, которые даны на упаковке. Для каждого из типов строительных материалов подходит конкретный утеплитель.
  • Непосредственно облицовка. Керамогранит должен обладать устойчивостью, не утрачивать яркости, не поддаваться воздействию агрессивных веществ.
  • Дополнительные узлы и элементы. К дополнительным узлам и компонентам относят разнообразные изделия и доборные элементы. Это могут быть различные резиновые прокладки, вставки, играющие роль декора. Все узлы и элементы выполняются из различных материалов: алюминий, полимерные вещества, полиуретан.

Устройство вентилируемого фасада

Навесной вентилируемый фасад — система элементов металлической конструкции, облицовочного материала и утеплителя, закрепляемая на фасаде здания, с целью сохранить тепло в здании и придать ему эстетичный внешний вид.

Комплектующие для вентилируемых фасадов из керамогранита включают в себя металлический профиль, крепежные элементы для облицовочных панелей и кронштейны, обеспечивающие крепление к несущей стене здания.

Технологию вентфасада из керамогранита определяет наличие воздушного зазора между утеплителем и внутренней стороной облицовки. Таким образом воздух может свободно проникать в конструкцию через русты.

За счет естественной тяги снизу вверх, возникающей во внутреннем пространстве системы вентфасада, влага, попавшая на утеплитель снаружи, и роса, выходящая изнутри помещения, высушивается естественным образом.

Заявленный срок безремонтной эксплуатации системы навесного фасада — 50 лет.

Специфические особенности

Керамогранит, используемый для отделки фасадов зданий, изготавливается из песка, глины и полевого шпата. Плиты из этого материала обжигаются при температуре свыше тысячи градусов, что позволяет увеличить его долговечность и прочность, во многих случаях она выше в сравнении с природным камнем. При производстве керамогранита применяются современные разновидности красителей, благодаря чему в продаже можно найти варианты любых расцветок. Керамогранит с каждым годом становится все более востребованным на рынке стройматериалов.

Использование керамогранитных плит для оформления фасада строений — непростая задача, браться за которую без должных знаний и умений не рекомендуется. У материала есть множество достоинств, благодаря которым любой отделанный им фасад будет выглядеть эстетично и привлекательно.

Современные исследования показывают, что срок эксплуатации керамогранитных плит может достигать 50 лет. Долговечность материала обуславливается его устойчивостью к влиянию параметров внешней среды — температуры и влажности. Керамогранит дополнительно характеризуется высокой прочностью, сопротивлением износу, истиранию и деформации, что имеет решающее значение при отделке фасадов зданий.

Несмотря на довольно высокую цену, главным достоинством материала является возможность длительного сохранения изначального внешнего вида строения. Наиболее распространенный вариант при отделке фасадов современных строений — полированный керамогранит с толщиной плит, различающейся на несколько миллиметров. Вторая по популярности разновидность — ректификованный керамогранит, характеризующийся точно подогнанной толщиной и идеальной геометрией. Стоимость такого материала выше в сравнении с полированным искусственным камнем. Для обоих вариантов цена определяется главным образом страной производства и техническими характеристиками.

Варианты крепежа

Технология монтажа может различаться в зависимости от того, какой способ крепежа будет использован:

  • монтаж с видимым швом;
  • укладка без швов.

Простым и дешевым вариантом является монтаж с видимым швом. Применяются для крепежа шурупы, заклепки, специальные кляммеры или саморезы. Сама облицовка фиксируется на профиль Т-образной формы за счет силиконовых уплотнителей или губчатых прокладок. После монтажа Т-образный профиль необходимо замаскировать, чтобы внешняя часть получилась более аккуратной и красивой. Его надо окрасить порошковой краски в тон керамогранитной плитке.

https://youtube.com/watch?v=q2UTRQ3W8dM

Укладка без швов тоже пользуется спросом. Такой скрытый вариант крепления применяется, когда используется облицовка с большим весом. Плиты до укладки требуется обработать, но это приводит к удорожанию фасадной системы. Сегодня технология укладки таким скрытым способом предполагает использование 4 методов. Механический метод заключается в том, что по тыльной части плиты надо просверлить отверстие для дюбеля. Все кронштейны крепят специальными антикоррозионными защелками и болтами. Количество точек крепежа составляет 4, обычно производители поставляют материал уже с такими отверстиями. Комбинированный метод заключается в том, что дополнительно к механическому креплению используется клеевое соединение. Дюбели монтируются только в 2 точках, клей обеспечивает отличный дополнительный крепеж.

Применять его можно для плит небольшого размера, которые крепятся только до определенной высоты (это важно для многоэтажных городских домов). Время монтажа сильно сокращается, как и стоимость. Но есть и определенные минусы

Для больших плит этот метод использовать нельзя, а для ремонта или осмотра требуется снятие плиты, которая больше не может быть использована. Для такого способа лучше всего использовать плиты с размерами 60*60 см. Может применяться и способ монтажа вентилируемых фасадов на штифты. Отверстия для такого типа крепежа просверливаются в горизонтальных торцевых частях. Применяются специальные регулируемые кронштейны, которые позволяют выполнить надежное крепление плиты. Этот метод привлекательный, выполняется легко, не требует дополнительных финансовых затрат. Профили не используются, а это еще один пункт экономии

Но есть и определенные минусы. Для больших плит этот метод использовать нельзя, а для ремонта или осмотра требуется снятие плиты, которая больше не может быть использована. Для такого способа лучше всего использовать плиты с размерами 60*60 см. Может применяться и способ монтажа вентилируемых фасадов на штифты. Отверстия для такого типа крепежа просверливаются в горизонтальных торцевых частях. Применяются специальные регулируемые кронштейны, которые позволяют выполнить надежное крепление плиты. Этот метод привлекательный, выполняется легко, не требует дополнительных финансовых затрат. Профили не используются, а это еще один пункт экономии.

Керамогранитные плиты для вентилируемых фасадов отличаются прочностью, высочайшим качеством и солидным внешним видом. Особые свойства таких фасадов позволяют максимально защитить дом от негативных условий внешней среды, укрепить его, сделать более теплым. Сам монтаж может выполняться с применением разных технологий, есть возможность выбрать наиболее подходящую.

Навесные вентилируемые фасады. Система подконструкций Framex FN-55

Система подконструкций Framex FN-55 из алюминия – это важнейший элемент системы навесных вентилируемых фасадов. Система разработана с учетом обеспечения нормативных технологических показателей согласно требованиям ДБН 2.6-31 и реализации конструктивных принципов экономии энергии согласно положений ДБН В.1.2-11. Framex FN-55 – технологичные готовые решения для облицовки фасадов зданий.

  • толщина стенки направляющих – не менее 2,0мм;
  • толщина кронштейна – от 3,0 до 4,0мм;
  • вылет плеча кронштейнов от 80 до 330мм (при применении удлинителя);
  • кронштейны имеют дополнительный прижим, который помогает зафиксировать направляющую;
  • кронштейны и удлинители полностью обработаны и готовы к применению;
  • для производства алюминиевого профиля используется высококачественное сырье – сплав AД31, что повышает прочностные характеристики подсистемы;
  • подконструкция состоит из несущих и опорных кронштейнов, вертикальных Т-образных или L-образных направляющих.

Преимущества и характеристики системы подконструкций Framex FN-55

Облицовка: алюминиевые композитные панели, керамогранит, фиброцементные плиты, фасадные металлические кассеты, гранит.

Применение салазки и универсального зацепа элементов экономит время при монтаже, не требуя специальных навыков и инструментов. Производить быстро монтажные работы по установке керамогранитных или гранитных плит обеспечивают кляммеры.

Уникальный дизайн системы Г-образных корнштейнов и удлиннителей обеспечивает вылет от 80 до 330мм от стены до начала облицовочного материала, что позволяет эффективно выровнять фасад, скрыть неровности и неточности при строительстве.

Эксклюзивный штапик скрывает видимые элементы креплений прижимной планки, защищает планку от попадания воды, грязи и прочих ненужных веществ, придавая ей оригинальный вид.

Установка специально разработанных скрытых креплений для отделочных материалов позволяет исключить видимые элементы крепежа и минимизировать зазор между ними.

Высота конструкции, собранной с применением данной системы определяется при проектировании конкретного объекта, но не должна превышать 73,5м.

Ремонт фасада

Из всего вышесказанного можно сделать вывод, что фасад из керамогранита отличается долговечностью, хотя возникают ситуации, требующие ремонта такого фасада из-за ошибок при его сборке, стоит выделить каких:

  1. Не качественные кляммера — как правило оцинкованные и не окрашенные.
  2. Установка плитки с нарушением (жёсткий стык плиты в теле кляммеров)
  3. Не правильная разметка кронштейнов
  4. Экономия на узких направляющих и как следствие — смещение руста плиток.
  5. Нарушение геометрии здания (ошибка при подборе кронштейна, геометрия плитки, брак)

Особенно это происходит, если крепление производилось не на анкера, а плитку сажали на клей. Но не стоит отчаиваться, ведь такой фасад ремонт пригоден и его всегда можно обновить. Это не займет много времени. Так же, минуя ремонт, можно обновить декор фасада, используя замену лишь части плиток.

Особенности ухода

Процесс мытья зависит от типа поверхности, используемой в дизайне пола, стен.

  • Глянцевая керамика царапается от использования абразивов: никаких чистящих порошков, меламиновых губок, щеток в списке средств быть не должно.
  • Покрытие не переносит кислотосодержащие средства — это больше касается межплиточных швов, нежели самого керамогранита.
  • Сложные загрязнения (кофе, чернила, вино) удаляются как раз кислотными составами (нельзя применять на глазури!), но тереть следует аккуратно, не попадать на швы.

В продаже можно найти специальные средства, такие как воск для керамогранита (защищает швы от воды, придает мягкий блеск), средства от пятен (производятся на основе силикона, не дают загрязнениям проникнуть в текстуру плиток).

Основные виды

Несмотря на то, что при изготовлении используют только натуральные вещества, производители выпускают много разновидностей керамогранита. Исходя из способа финишной обработки выделяют:

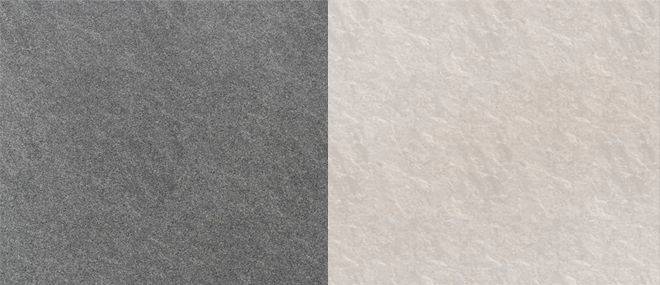

Матовые плиты – проходят только процесс шлифовки.

Полированный керамогранит дополнительно полируют, благодаря чему получается глянцевая и гладкая поверхность.

Полуполированная отделка получается за счет использования при полировании более грубых материалов. Стоимость немного ниже, чем у предыдущего варианта.

Сатинированные плиты имеют оригинальный рисунок. Чтобы его создать на сухую смесь еще до обжига рассыпают небольшое количество минеральных солей. После сплавления и получают красивый орнамент.

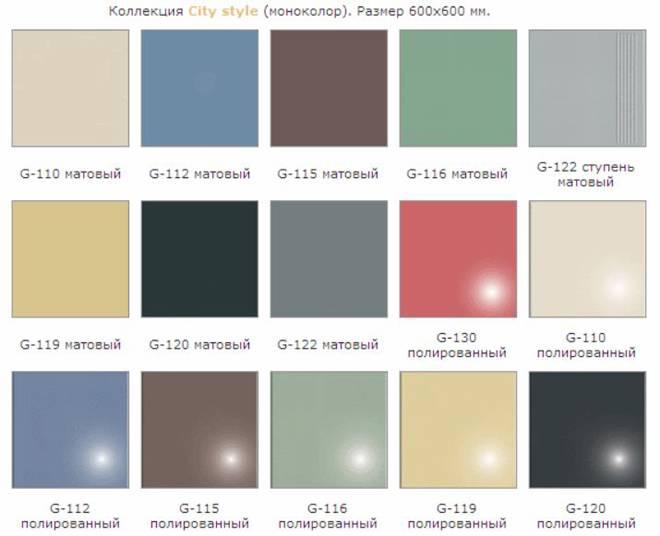

Кроме того, можно выбрать и цвет изделий, которыми будут облицовываться стены. Производители предлагают выбирать из природных оттенков:

  • красного;
  • зеленого;
  • синего;
  • песочного;
  • коричневого цвета.

Есть также и радикальные черные варианты.

Отличаются плиты и по размеру. Есть небольшие элементы 30х30 см, и детали огромных размеров – 120х180 см. Профессионалы рекомендуют выбирать плитку средних размеров – от 40х40 до 80х80 см, чтобы не перегружать фасада в одном месте. Ну и устанавливать такие детали проще.

Облицовка фасада керамогранитом

Керамогранит для фасада – негорючий облицовочный материал в виде плит или панелей, который придаёт зданию законченный вид. И каким бы он ни был, назначение у отделочного материала одно — защитить наружные стены сооружения и сохранить зданию  современный привлекательный вид на долгие годы. В современном мире существует огромный ассортимент материалов для внешней отделки поверхностей, однако для фасада в практике применяется следующие варианты керамогранита, которые мы детально рассмотрим в этой статье и вот почему:

Нужно понимать важность правильного подбора не только толщины и фактур керамогранита для фасада, а правильно подобрать удельный вес и технологию по типу крепления, ведь бывает разный тип крепления скрытого или открытого монтажа плитки на вертикальную подсистему, горизонтально-вертикальный называемый перекрёстным креплением или межэтажный вариант его установки на кляммера или планки под пропильный тип установки

Особенности производства керамогранита

В 70-х годах прошлого века итальянцы создали совершенно новый материал для отделки помещений как внутри, так и снаружи. Свойства и качества этого продукта завоевали признание строителей и отделочников всего мира. Все дело в его составе и технологии производства.

Это искусственный материал, получаемый из кварцевого песка, белой глины, полевого шпата и минеральных добавок. Красителями для него являются различные окислы металлов. Сложная, поэтапная технология получения керамогранитной массы обуславливается жесткими требованиями к конечному продукту. Цеха смешивания и отстаивания работают по специальной системе, разработанной итальянскими изобретателями. Далее, полученная масса прессуется под высоким давлением. Это необходимо для уничтожения мельчайших пустот. В зависимости от продукта, массу подвергают многократному прессованию, чтобы сделать материал еще более прочным.

Материал для изготовления керамогранитной плитки

После прессования начинается этап обжига при температуре 1300 градусов. При этой температуре масса сплавляется, и все компоненты образуют единый, сверхпрочный материал для отделки зданий.

Контроль всего процесса изготовления производится при помощи компьютерных технологий. Каждый этап отслеживается автоматически. При производстве Еstima применяется итальянское оборудование. Все линии и автоматы выпущены на родине керамогранита, а рядом с российскими инженерами работают итальянские специалисты. Все это обуславливает высокое качество материала.

Как правильно выполнить облицовку цоколя

Поскольку использование такой плитки подразумевает не только и не столько декоративные функции, сколько защитные, то в процессе работы с ним должны соблюдаться определенные правила.

Первым и самым важным является аккуратность. От нее зависит эффективность использования облицовки и насколько хорошо будет защищен цоколь от влияния агрессивных сред.

Выполняя монтаж керамогранита нужно учитывать, что он имеет существенные отличия от того, как производится укладка обычного клинкера. Например, работая с кафелем, обычно используют клей. отделка цоколя керамогранитом выполняется на металлический профиль, так как плиты имеют довольно внушительный вес.

Виды керамического гранита

Керамический гранит по степени твердости уступает только алмазу. Он отличается износостойкостью и высокой прочностью. Для изготовления этого материала смешивают кварцевый песок, несколько сортов глины, полевой шпат, красители и минеральные добавки.

Существует несколько видов керамического гранита:

  • полированный — имеет блестящую поверхность. Такой эффект достигается при ровном спиле;
  • матовый — отличается необработанным видом и схожестью с натуральным камнем;
  • полуполированный — характеризуется чередованием полированных участков и необработанных.

Кроме того, керамогранит различается по рисункам на плитах и по цвету. Благодаря своему многообразию этот материал считается одним из самых лучших.

Навесной вентилируемый фасад из керамогранита

Большинство современных владельцев жилой недвижимости большое внимание уделяют внешнему виду жилья. Поэтому оформление фасада становится первостепенной задачей после возведения стен

В Москве большой популярностью пользуется технология навесной вентилируемый фасад, для облицовки которого используются различные отделочные материалы. Облицевать стены можно штукатуркой, фиброцементными панелями, сайдингом и другими способами. Также распространенный метод – укладка натурального или искусственного камня. Один из наиболее современных популярных вариантов облицовки – керамогранит.

Материал отлично защищает от негативных воздействий окружающей среды. Воздушный зазор, который предусмотрен технологией вентфасада, даст возможность воздуху свободно циркулировать под облицовкой, не давая влаге накапливаться. Керамогранит хорошо защищает стены здания и не дает утеплителю отсыреть и промёрзнуть. Он менее подвержен различного рода воздействиям чем аналоги. Система вентилированного фасада позволяет использовать широкое многообразие облицовочного материала, в котором одним из лидеров является керамогранит.

Установка направляющих профили

На этом этапе работы соединяют вертикальные профили с несущим кронштейном. Для этого понадобится установить металлические профили, зафиксировать их в соответствующих пазах опорных крепежей и закрепить металлические направляющие заклепками к несущим кронштейнам.

В опорных кронштейнах, которые можно регулировать, профили устанавливают без затягивания в свободном порядке. Это уберегает от деформации профиля под воздействием резких температурных изменений.

Возведение навесного вентилируемого фасада — процесс достаточно сложный. Но, если к делу подойти с полной ответственностью и проводить работу, придерживаясь проектной документации, можно добиться отличного результата и без помощи профессиональных строителей-отделочников.
