Преимущества и недостатки конструкции
Рассматривая основные преимущества совмещенного душа с туалетом на приусадебном участке, стоит выделить:
- экономию пространства. Это идеальный вариант для маленьких участков;
- экономию финансов. На отдельно стоящие постройки уйдет больше денег для строительства фундамента, стен, обустройства крыши;
- экономию свободного времени. Так как для совмещенной постройки сооружается один фундамент, одна выгребная яма и общая кровельная система, то времени на это уйдет значительно меньше. То же самое касается и подведения коммуникаций (воды, света).
Что касается недостатков, то к ним стоит добавить:
- возможность присутствия неприятного запаха в душе (в том случае, если сделана некачественная вентиляция);
- необходимость более частого откачивания сточной ямы.

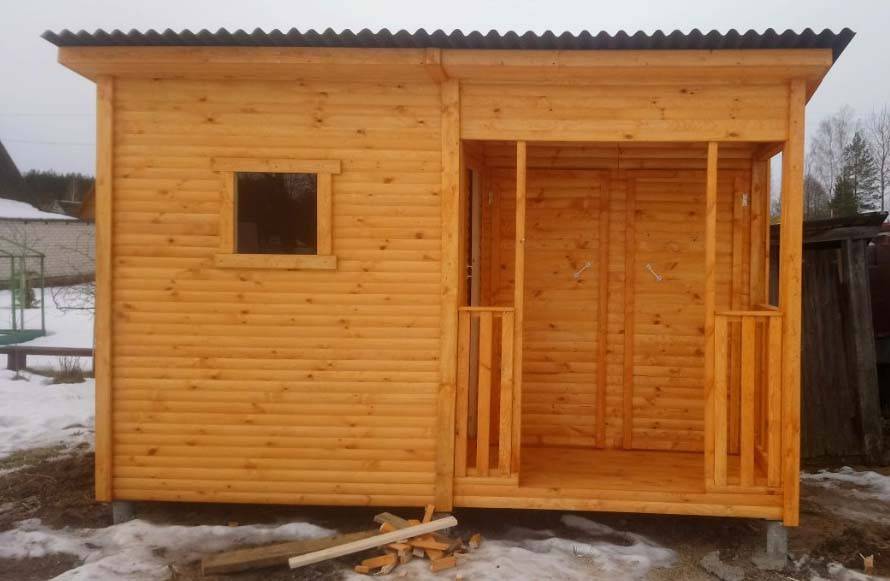

Конструкция дачной душевой и туалета под одной крышей
Конструкции туалета с душем в совмещенном варианте давно перестали быть новинкой и успешно используются в любых местах временного проживания. Это удобно, не занимает много места и позволяет пользоваться одним накопительным баком для смыва в продвинутых конструкциях клозетов.
Особенностями таких построек можно считать:
- общий фундамент;
- общая крыша;
- общая выгребная яма;
- отдельный вход в каждое и полная перегородка (обеспечивают достаточный уровень уединения).
Основные элементы конструкции — выгребная яма, фундамент, каркас, стены и внутренняя перегородка, крыша, вентиляционная система. Общие элементы серьезно снижают трудозатраты и количество материала.
Дачный туалет теремок
Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка
Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей
Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.
Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

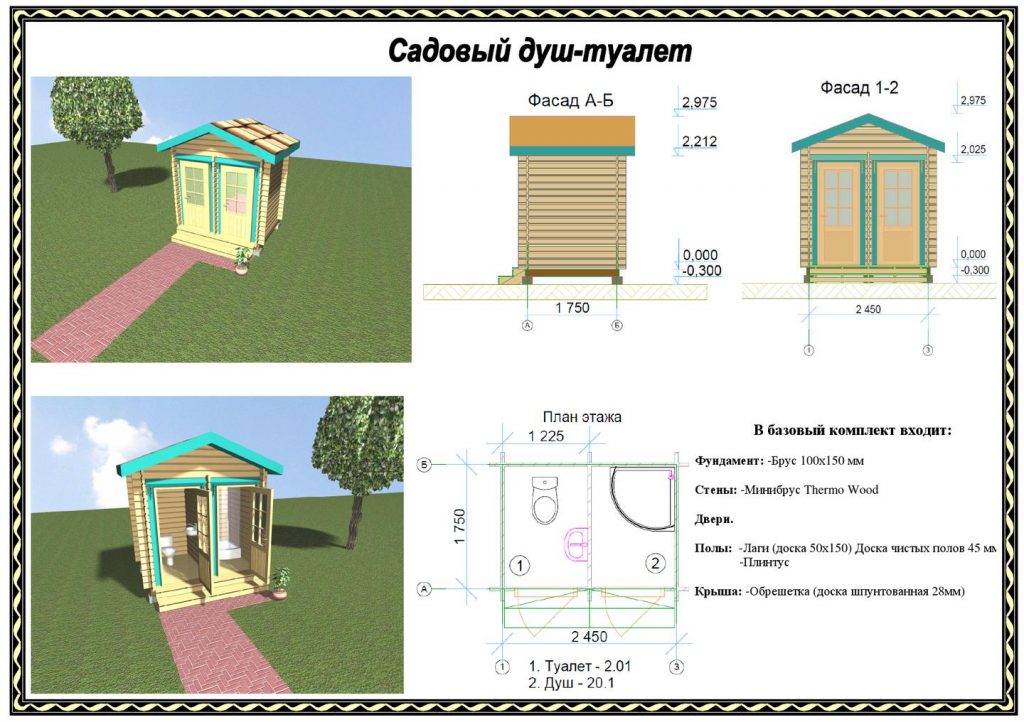

Особенности построения чертежа
Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители
Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей
Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины
Правила устройства туалета:
Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно
Также особое внимание стоит уделить выбору дачного унитаза.
Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту
Входить в него, согнувшись, очень скоро надоест.
Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.
Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.
Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче. По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость
Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость
По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость.
Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков.
Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте.
Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара.
Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде.
Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место.
Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения.
ДОСТРАИВАЕМ ДАЧНЫЙ ТУАЛЕТ
Теперь нужно установить дверь. Мы взяли стандартную деревянную дверь 80 на 200 см.Прикрутим на её торец разъёмные петли, предварительно вырезав стамеской углубление, прислоним дверь к проёму из 2-х вертикальных столбов и нарисуем на стойке отметку, где будут установлены вторые части петель. Стамеской вырежем углубление под петли, закрутим их саморезами, наденем дверь на место.
Когда мы ставили каркас строения, то располагали горизонтальные распорки таким образом, чтобы получившиеся проёмы можно было застеклить.
Ширина бруса у нас равна 10 см, мы возьмём 2 планки шириной 60 мм, высотой 10 мм, отрежем по длине проёма, закрутим их снизу и сверху распорок. Это будут упоры для стекла. Таким образом, у нас останется по 20 мм с каждой стороны для вставки стекла. Теперь нужно отрезать стекло. Резка стекла — дело не очень сложное. Замерим проёма для стекла, отметим на стекле метки и с нажимом проведём тонкую линию стеклорезом. Пододвинем стекло с линией на край стола и резким движением отломим отрезанный кусок. Окна будут с двойным остеклением, поэтому нам нужно отрезать по 2 одинаковых стекла для каждого окна. Остекление в душе и туалете у нас будет по периметру строения, поэтому стекла потребуется много. После того, как отрезали стекло, вставим его на место и закрепим штапиками.
Пришло время построить стенки. Мы обобьём каркас тёсом толщиной 2 см. Начнём монтировать его внутри туалета. Отрезаем тёс по ширине стены, шуруповёртом прикручиваем его саморезами от низа до потолка.
Теперь строение нужно утеплить. Для этого возьмём пенопласт толщиной 10 см, плотно вставим его между стойками.
Щели можно запенить монтажной пеной. Точно так же утеплим потолок.
После этого обобьём деревом стены снаружи и потолок внутри. Для окончательной отделки отшлифуем тёс болгаркой с насадкой для наждачной бумаги. В конце обработаем дерево антисептиком и красим всё помещение акватексом цвета сосна.
Чтобы пользоваться дачным туалетом, когда на улице темно, нужно провести электричество. Мы протянули провода от дома до нашего строения на расстояние 15 метров. Сначала к стенам дома и постройки на высоте 3 метра прикрутили анкерные винты с крючками, соединили их стальной проволокой, натянули её с помощью растяжек.
К стальной проволоке пластиковыми хомутами прикрепили электрический провод, предварительно спрятав его в защитную оплётку. В стене нашего строения длинным сверлом просверлили отверстие, аккуратно протащили провод внутрь. Внутри закрепили распаячную коробку и развели провода для розетки, выключателя, лампочки.
Плафон с энергосберегающей лампочкой установили на потолке, розетка понадобилась для подключения электрообогревателя, чтобы нагревать помещение в холодное время года. Снаружи повесили фонарь в стиле кантри, провода спрятали в защитный короб. Выключатель электричества повесили уже на стене дома. Если появилось желание посетить туалет вечером или ночью, включаем выключатель, загорается уличный фонарь и освещает дорожку.
Чтобы пользоваться туалетом в зимнее время года без последствий для здоровья, рекомендуем приобрести в магазине сиденье из пенопласта
Оно будет тёплым в любые морозы, что, согласитесь, немаловажно
Совмещенный дачный туалет и душ от производителей
Для тех загородных участков, где отсутствует система централизованного водоснабжения и канализации (чаще всего так и бывает), вопрос обустройства приобретает особое значение. Во многих случаях оптимальным (и потому самым популярным) вариантом для дачного участка, предлагаемым производителями, служит хозблок. Такое сооружение является многосекционной конструкцией и совмещает под одной крышей хозяйственное помещение (дровник, кладовку), душ с раздевалкой и дачный туалет.
Профессиональные строительные компании значительно облегчают жизнь дачника, предлагая разнообразные модели совмещенных сооружений. Заказчик может приобрести только комплект и собрать постройку самостоятельно, или заказать сборку под ключ. Последний вариант предпочтителен по нескольким причинам:
Проекты разрабатываются с учетом современных технологий и стройматериалов. Такой подход делает использование постройки максимально комфортным.
Проект модульной конструкции для дачи Источник xuhis.cexamiko.ru.net
- Компании предлагают раз нообразные проекты, размеры которых легко изменить согласно пожеланиям будущего хозяина. Вы можете поменять местами расположение секций, заказать базовый проект или утепленный вариант, подходящий для использования в холодную и сырую погоду.
- Популярностью пользуются изделия из двух секций — хозблок с душем или туалетом, а также три в одном — хозблок с туалетом и душем, снабженным раздевалкой.
- Заказ под ключ означает выполнение всего комплекса работ. Заказчик получит полноценный санузел, если закажет постройку с электричеством, вентиляцией, водопроводом и канализацией.
- Туалет и душ для дачи поставляются в разобранном виде, что облегчает доставку на место строительства.
- Опытные строители осуществляют монтаж в выбранном месте садового участка, при этом строительная техника и манипулятор не применяются.
Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению
Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.
Что понадобится для работы
Перед тем, как сделать уличный туалет, нужно подготовить:
- обрезную доску;
- металлическую бочку для ямы;
- цементно-песчаные блоки 25×18×19 см в качестве основания;
- брус 40×60 мм;
- уголки, саморезы;
- гидроизоляцию;
- строительный уровень;
- профнастил;
- отработанное масло.
Устройство выгребной ямы для туалета на даче
Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.
| Иллюстрация | Описание действия |
ФОТО: smartremstroy.ru | Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом |
ФОТО: masterhost.ru | Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки |
ФОТО: agronomu.com | Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет |
ФОТО: kanalizaciya-stroy.ru | Установить бетонные кольца, для их монтажа потребуется привлечение крана |
ФОТО: strojdvor.ru | Залить монолитную конструкцию |
Дачный туалет своими руками: пошаговая инструкция от а до я
Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.
| Иллюстрация | Описание действия |
| Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом | |
| Залить цементно-песчаным раствором пустоты | |
| Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали | |
| Укрепить конструкцию саморезами с наружной стороны | |
| Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами | |
| После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность | |
| Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень | |
| Установку каждого блока нужно проверить уровнем | |
| Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки | |
| Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию | |
| Из бруса 40×60 мм установить на уголки вертикальные стойки | |
| На высоте 90 см закрепить уголки, на них уложить горизонтальный брус | |
| Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек | |
| Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см | |
| Обшить каркас туалета снаружи | |
| Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм | |
| Покрыть все доски отработанным маслом | |
| Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй |
Более подробно весь мастер-класс можно посмотреть на видео:
Watch this video on YouTube
Как своими руками установить вентканалы в дачном туалете: фото и чертежи
Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.
Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.
Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.
Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.
ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru
Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:
Watch this video on YouTube
Как построить туалет на века: заливаем бетонный пол
Я не спорю, что можно удешевить конструкцию и сделать пол деревянный, либо положить пару швеллеров и между ними что-то присобачить, либо использовать любой другой из десятков методов. Но я лично доверяю только бетону и считаю, что нет ничего лучше, чем сделать 10 см толщиной бетонную армированную «крышку» на яме с напусками по 60-70 см на землю – чтобы наверняка. Бетон не такой и дорогой, зато сделанный своими руками уличный туалет проживет не один и не два года, выдержит любые веселые приключения.
Этот этап, пожалуй, один из самых сложных, его лучше разобрать пошагово и рассказать, как сделать пол так, чтобы пошло немного материалов и было все предельно ровно и просто. Мы будем делать пол в туалете аналогично тому, как заливали крышку кирпичного септика в другой статье. Армирование будут выполнять трубы и прутики, которые удерживают листы ОСБ. Разберем как построить туалет поэтапно теперь.
ШАГ 1: укладка подложки. Разрезаем или берем уже использованные на фундаменте листы ОСБ, фанеры или доски (у кого что) и укладываем так, чтобы они были внахлест ямы со всех сторон минимум на 60 сантиметров. Мы не обкладывали яму кирпичом, поскольку у меня на участке прессованная глина, смысла нет, но напуск на «всякий пожарный» решил сделать, перед тем как построить туалет самому. Хотя он легкий, из пенобетона предполагался.
ШАГ 2: армирование крышки. Сверху укладываем на листы ОСБ трубы, арматуру и любой другой тип продольного металлопроката, чтобы он был не короче листов ОСБ. Далее используем алюминиевые скобы. Накладываем сверху на трубу скобу, края привинчиваем с помощью шуруповерта. Дело не хитрое, очень быстрое. Крепления должны располагаться по всей площади листа, не реже, чем через каждые 15 см в шахматном порядке.
ШАГ 3: делаем отверстие. Можно взять любые чертежи и построить туалет, но определить место можно и на глаз, точность ни к чему. Чтобы не долбить потом бетон полдня, лучше сразу взять пару кирпичей или кусок пенобетона и положить в месте предполагаемого отверстия, чтобы потом его просто выбить ногой из бетона или убрать легким постукиванием молотка.
ШАГ 4: заливка бетона. Сейчас расскажу, как построить уличный туалет именно правильно, а не быстро. Если заливать бетон в одну точку и расправлять, его пойдет намного больше, поскольку конструкция просядет немного. К тому же есть шанс, что вообще провалится лист и вырвет крепления. Начинаем лить бетон по краям сначала, где листы лежат еще на земле. Потом делаем перекур на пару часов и еще на полметра продвигаемся к центру от краев, по периметру. Снова небольшой перекур и доливаем все выше армирования на 3-5 см.
Вроде рассмотрели, как построить дачный туалет, точнее – его основание, но это был самый сложный этап, дальше пойдет уже творческая работа. Если вы строите его из легкого материала, можно начинать уже через пару дней. Если желаете использовать силикатный кирпич или шлакоблок (а мало ли), тогда надо подождать 14 дней по техническим нормам.
Душевая и туалет: обзор конструкций
Комфорт на современном дачном участке невозможно представить без двух вещей — туалета и душа. Многие считают универсальным решением объединение этих двух помещений под одной крышей. Совмещение разных по функциональному назначению комнат можно успешно реализовывать разными способами. Если вы хотите оборудовать туалет и душ для дачи, то можете выбирать из готовых санузлов и душевых или заказать индивидуальный проект под ключ.
Строительные организации предлагают сооружение под ключ как простейших конструкций для сезонного использования, так и современных санузлов, оборудованных по последнему слову техники. Отдельно туалет и душ возводят крайне редко; к такому варианту прибегают, если участок слишком мал, чтобы выделить достаточно места под объединенную постройку. На отечественных просторах наиболее распространены следующие виды объединенных построек:
Модульные конструкции. Совмещенный туалет с душем для дачи является наиболее экономным сооружением, зачастую дублирующим туалет и ванну жилого дома. Постройка особенно удобна в летнюю пору — прежде, чем зайти в чистый дом, вам захочется смыть пыль и грязь.
Модульная конструкция Источник levident.ru
- Бытовка с туалетом и душем. Такое строение нередко можно увидеть на свежеприобретенных участках, где отсутствуют капитальные сооружения. Бытовка станет надежным пристанищем на время строительства, а после его окончания превратится в летний или гостевой домик. В зависимости от способа использования, желания хозяина и выделенного бюджета сооружение оборудуется летним душем (воду нагревает солнце) или к ней подводятся трубы водопровода и канализации. Капитальные бытовки утеплены, отапливаются и могут использоваться круглогодично.
- Хозблок с душем и туалетом. Совмещение санитарно-гигиенических удобств под одной крышей — во всех смыслах экономное решение с практической выгодой. Такой вариант особенно любим хозяевами, проводящими на своей земле все лето или приезжающими по выходным. Вы можете хранить в хозблоке садовый инвентарь или урожай, а после длинного трудового дня помыться в душе или воспользоваться туалетом. Дополнительный плюс — хозблок занимает совсем мало места.
Хозблок с санузлом для дачи Источник ms.decorexpro.com
Виды и габариты «кабинетов задумчивости»
Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:
- Традиционное «деревенское» сооружение, оборудованное выгребной ямой.
- «Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
- «Пудр-клозет» — санузел с домиком, но без ямы. Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.
Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.
Туалет с душем
Комбинированные с душем — особый вид дачных домиков, в которых присутствует не только уборная, но и душ. Резонность подобных построек не нуждается в пояснениях: все-таки в условиях изнурительной работы на участке возможность принять тут же на месте душ важна не меньше, чем справить свои естественные потребности.
Конечно, такие комбинированные туалеты требуют больших вложений с точки зрения расхода материалов, однако итоговый результат, несомненно, порадует взор.
Разумеется, все приведенные варианты являются в первую очередь наглядным образцом того, как должен строиться дачный туалет. Используя уже готовые чертежи, вы сможете построить дачный туалет своими руками без каких-либо архитектурных просчетов. Не бойтесь экспериментировать и добавлять в проекты некоторые изменения — только в таком случае вы получите яркий и комфортный результат и то самое чувство удовлетворения, которое всегда приходит после хорошо выполненного дела!
