Обзор технологии гидробурения скважин — можно ли провести работы самостоятельно?

Необходимое оборудование для работы

Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду. Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.

Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.

Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром — долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол

Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м. В состав этой сборной конструкции включены:

  • металлическая рама разборного типа;
  • инструмент для бурения;
  • лебедка;
  • двигатель, передающий усилие на бур;
  • вертлюг, часть контура для скользящего крепления деталей;
  • водяная мотопомпа для обеспечения давления в системе;
  • разведочный или лепестковый бур;
  • буровые штанги для формирования колонны;
  • шланги для подачи воды к вертлюгу от мотопомпы;
  • блок управления.

В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб.

При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.

Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.

Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.

Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов — приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч. Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины

Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

  • образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
  • извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

  • удаление из тела водяной шахты фрагментов разрушенной породы;
  • охлаждение режущего инструмента;
  • шлифовка внутренней полости шурфа;
  • укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

О методе

Этот способ подходит для разного типа грунта:

  • Песчаного;
  • Супесчаного;
  • Суглинистого;
  • Глинистого.

Для каменистого грунта этот метод не пригоден, так как его принцип заключается в размягчении породы водой, нагнетаемой в зону бурения с помощью помпы, что значительно облегчает процесс. Отработанная вода поступает в приямок рядом с установкой, а оттуда по шлангам возвращается в скважину. Таким образом, водоворот имеет замкнутую систему и много жидкости не потребуется.

Гидробурение скважин осуществляется малогабаритной буровой установкой (МБУ), которая представляет собой разборную мобильную конструкцию компактных размеров и небольшого веса. Она состоит из станины, которая оснащена:

  • Реверсивным двигателем с редуктором (2,2 кВт), создающим крутящий момент и передающим его буровому инструменту.
  • Буровыми штангами и бурами.
  • Ручной лебедки, поднимающей и опускающей оснастку при наращивании рабочей колонны штангами.
  • Мотопомпой (не входит в комплектацию).
  • Вертлюгом – одним из элементов контура, имеющим скользящий тип крепления.
  • Шлангами для подачи воды.
  • Лепестковым или разведочным буром в форме конуса, служащим для проходки уплотненных грунтов и центрирования оснастки.
  • Блоком управления с частотным преобразователем.

Наличие штанг и буров разного диаметра позволяет бурить скважины разной глубины и диаметра. Максимальная глубина, которую можно пройти с помощью МБУ, составляет 50 метров.

Технология гидробурения скважин на воду состоит из нескольких этапов. На участке монтируют каркас, на него крепят двигатель, вертлюг и лебедку. Затем собирают первое колено штанги с головкой в нижнем торце, подтягивают его лебедкой к вертлюгу и закрепляют в этом узле. Элементы бурильной штанги крепятся на конический или трапецеидальный замок. Бурильный наконечник – лепестки или долото.

Теперь нужно подготовить бурильную жидкость. Рядом с установкой делают приямок для воды или бурильной жидкости в виде густой взвеси, для чего в воду добавляют глину. Такой раствор плохо впитывается грунтом.

Сюда же опускается заборный шланг мотопомпы, а напорный шланг соединяется с вертлюгом. Таким образом, обеспечивается постоянное поступление в шахту воды, которая охлаждает бурильную головку, шлифует стенки скважины и размягчает породу в зоне бурения. Иногда в раствор добавляется абразив (например, кварцевый песок) для большей эффективности.

Крутящий момент буровой штанге передается двигателем, ниже которого расположен вертлюг. На него подается буровая жидкость и заливается в штангу. Разрыхленная порода вымывается на поверхность. Отработанная вода используется многократно, поскольку опять стекает в приямок. Техническая жидкость также предотвратит водяной выброс из напорного горизонта, так как в скважине создастся обратное давление.

По мере прохождения скважины, выставляются дополнительные штанги до тех пор, пока не вскроется водоносный горизонт. После окончания бурения в скважину вставляют фильтр с обсадными трубами, которые соединяются резьбой и наращиваются до вхождения фильтра в водоносный пласт. Затем опускают трос с погружным насосом со шлангом и электроприводом. Вода прокачивается до прозрачности. Посредством адаптера стыкуется источник с водопроводом.

Это интересно: Очистка воды из скважины — познаем со всех сторон

Преимущества гидробурения скважин

Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так.

При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.

Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты.

К явным преимуществам метода так же можно отнести:

  • компактность оборудования;
  • возможность бурения на крайне ограниченной площадке;
  • минимум технологических операций;
  • высокая скорость работ, до 10 м в день;
  • безопасность для ландшафта и экологического баланса;
  • возможность собственноручного бурения;
  • минимальная стоимость.

Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.

Технология гидробурения на станке МБУ позволяет провести цикл работ на небольшой площадке и не нарушает благоустройство участка

Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова.

Больше всего эта технология приспособлена для работы с  мелкообломочными осадочными грунтами, которые легче всего извлекать из скважины с помощью желонки. А буровой раствор позволяет обойтись без желонирования.

Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.

Общее устройство водозаборной скважины

Собственно говоря, буровая скважина собой представляет не что иное, как узкий полый ствол, пробитый в грунте. Во время осуществления бурения инструмент опускают на жесткой штанге, которая собирается, как правило, из труб. Можно его опускать и на специальном тросе.

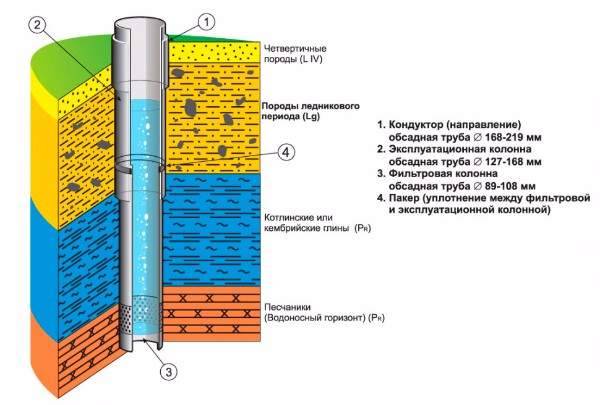

Устройство водозаборной скважины.

В буровом стволе размещается труба монолитная, либо собранная из обрезков. Такая труба называется обсадкой. Нужна она для того, чтобы стенки буровой шахты не осыпались под действием глубинного давления. Можно обеспечивать обсадку как плотно, так и с обеспечением некоторого промежуточного затрубного пространства. Оно заполняется каким-либо наполнителем. В качестве такового может выступать глина, либо бетон.
В нижней части ствол может быть либо открытым, либо заканчиваться специальным ступенчатым сужением – так называемым забоем. Также внизу обустраивается водозаборное устройство.
Верхнюю часть обсадочной трубы называют оголовком скважины. Вокруг него обустраивают специальные устройства, которые предусматриваются конструкцией скважины.

Пошаговая технология бурения скважин

Важно начинать гидробурение скважины своими руками утром, с учетом климатических условий и особенностей местности. При работе на песке – воды понадобится больше. При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды

При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды.

Разберем детальнее сам процесс бурения:

  • выполняется шлифовка стен для укрепления колонны;
  • применяемая жидкость охлаждает бур, усиливает его проникновение вглубь грунта;
  • отработанный раствор поступает в фильтрующую емкость, где он очищается;
  • затем переливается в следующую емкость для последующего применения.

Используемая технология позволяет производить бурильные работы до достижения водоносной жилы. Эффективность и мощность такой установки дают возможность производить работы на глубине до 50 метров. По завершению работ шахта промывается чистой водой, извлекаются буровые штанги.

Укладка обсадных труб

По завершению работ по бурению скважин гидробуром приходит время для монтажа обсадных труб, предотвращающих обрушение стенок шахты. Для этой цели могут применяться:

  • сталь;
  • пластик;
  • асбестоцемент.

Наибольшей эффективностью отличаются пластиковые трубы. Они обладают достаточной прочностью, не поддаются воздействию коррозии, не разрушаются при длительном нахождении во влажной среде. Рекомендуется применять трубы с диаметром 116 мм для коротких скважин, и 125 мм – для глубоких шахт. Помимо этого современные пластиковые трубы позволяют избежать лишних соединений, что значительно усиливает прочность всей конструкции.

Для достижения высокой очистки воды необходимо применять специальные фильтры грубой очистки. Они могут быть самодельными, либо изготовленными в заводских условиях. При самодельном изготовлении подобного фильтра на водозаборной трубе делаются щели небольших размеров, после чего они обматываются мелкой сеткой, которая фиксируется хомутами. После установки фильтра, на дно водозаборной трубы высыпается половина ведра мелкого гравия. После чего производится окончательная размывка водоносного пласта для его очищения от остатков буровой жидкости.

Технологический процесс бурения скважины водой считается ответственной работой. Он требует тщательной подготовки используемого инструмента и строго соблюдения технического процесса. Однако полученный положительный результат, сделанный своими руками будет продолжительное время радовать счастливого обладателя чистой вкусной водой!

Рекомендации для выращивания растений

Чтобы растения хорошо росли и не болели в неестественных для них условиях необходимо соблюдать некоторые тонкости:

  1. Нужно постоянно добавлять питательные вещества, но делать это только в допустимых для саженцев количестве.
  2. При наличии отдельного бака и насоса питательные вещества добавляются непосредственно в бак, а затем смешиваются с водой посредством прогона жидкости по трубам. Если вы используете конструкцию с компрессорной аэрацией и напрямую доливаете воду, смешивать удобрения нужно перед подачей к растениям.
  3. При прогонном варианте саженцы высаживаются в пустой горшок, корни фиксируются керамзитом. В закрытой установке с нагнетающим воздух компрессором можно использовать немного легкой почвы.
  4. Взрослые кусты нуждаются в подвязке. Это убережет сами саженцы от повреждений и предотвратит опрокидывание гидропонной конструкции.
  5. Уровень жидкости нужно проверять каждый день.
  6. Следите за работоспособностью компрессора.
  7. Внимательно осматривайте саженцы. Зараженное растение необходимо сразу удалить, воду полностью заменить и по возможности промыть всю конструкцию.

Если растения имеют слабый вид, листья стали блеклыми, а стебли сильно вытянулись, значит саженцам не хватает света. Решить эту проблему можно установив дополнительные лампы дневного света или сделать так, чтобы устройство стояло в месте с хорошей естественной освещенностью. Отлично подойдут широкие подоконники или витражное остекление.

Что могут посоветовать специалисты

Олег Николаевич Петров, мастер-бурильщик: Для того, чтобы добраться до чистой воды, потребуется бурить скважину на глубину от 20 до 50 метров. Меньше просто не имеет смысла, если только не брать воду для поливки, мытья автомобиля и т.д. Так что подручными средствами в случае необходимости организации питьевой скважины в любом случае не обойтись.

Константин Иванович Ломов, мастер-бурильщик: Ручной метод бурения можно порекомендовать лишь для того, чтобы осуществить разведку водного слоя. При этом работу можно проводить и при помощи обычного садового бура. Извлечение грунта необходимо осуществлять примерно через каждые 20 – 50 см глубины – в зависимости от его характера. Чтобы облегчить себе работу, можно перед каждой проходкой проливать скважину обычной водой.

Как избежать ошибок

Довольно часто бурение скважин под воду осуществляется владельцами собственных домов. Процедура не отличается сложностью. В шланги с помощью мотопомпы будет поступать буровой раствор. В штанги через вертлюг попадет жидкость, она направится к работающему буру. Раствор будет шлифовать стенки, упрочняя их. Как только будет отработана жидкость, ее отводят в приямок. В емкости грунт осядет на дно, тогда как раствор перетечет в другой приямок. Его в данном случае снова можно будет использовать.

Когда осуществляется бурение скважин под воду, важно помнить, что состав раствора будет зависеть от разновидности грунта. Если почва меняется в ходе работы, то необходимо внести корректировки, изменив состав промывочной жидкости

Продолжать бурение необходимо до момента достижения водоносного слоя. Если штанги оказалось недостаточно, можно добавлять дополнительные, пока не удастся выйти на чистую воду. Обычно производители бурильных установок гарантируют, что они будут работать на глубине в 50 м. Однако, как показывает практика, пробиться с помощью таких агрегатов можно на глубину до 120 мм. Как только водоносный слой был достигнут, скважину следует промыть большим объемом чистой воды.

Если осуществляется гидробурение скважин на воду своими руками, то после промывки штанги нужно извлечь. Если подъем обеспечить довольно тяжело, промывка оказалась недостаточной. Теперь можно приступать к установке обсадных труб. Гидробурение скважин на воду своими руками иногда предусматривает использование асбестоцементных, металлических или пластиковых труб. Последний вариант распространён более широко, ведь отличается долговечность, не подвергается деформациям и коррозии.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Какого типа бывают водозаборные скважины

При всем своем многообразии, специалисты различают всего несколько типов водозаборных скважин. Первый – это так называемая скважина-игла. При этом штанга для бурения, обсадка скважины и снаряд для бурения собой представляют единое целом. Бур остается в земле на протяжении всего процесса бурения. Сам же процесс осуществляется ударным методом. Скорость углубления при таком методе в среднем составляет около 2 метров в час. Максимально возможная глубина при этом – до 45 метров. Скважину-иглу, как правило, обустраивают для так называемых абиссинских колодцев на даче. Они востребованы в летнее время, так как зимой могут показывать нестабильный водозабор. Отличительной особенностью такой скважины является то, что прослужить она может несколько десятилетий. Однако отремонтировать ее невозможно. Как только скважина прекращает давать воду – ее закупоривают и приступают к обустройству новой. Диаметр буровой штанги составляет без применения копра до 12 см – это соответствует погружному насосу на 86 мм.


Типы обустройства водозаборных скважин.

Второй – несовершенная скважина. Такая скважина как будто бы повисла внутри пласта. Она проста в обустройстве и от исполнителя не потребует особого мастерства. Однако и забор из нее не слишком качественный. Для того, чтобы максимально улучшить качество воды, забираемой из несовершенной скважины, рекомендуется обустроить заглушение внизу скважины. Для того, чтобы несовершенную скважину можно было забурить своими силами, потребуется наличие довольно мощного водоносного пласта. Третий вид скважины – совершенный. При этом обсадка ее опирается на кровлю водоупорного пласта. Прохождение такой скважины потребует точных знаний местной геологии, а также наличия определенных умений и навыков у бурильщика. Качество воды в такой скважине самое лучшее, а срок эксплуатации – максимальный. Четвертый тип – так называемая скважина с забоем. В свою очередь, она может быть как совершенной, так и несовершенной. Благодаря забою, можно будет обслуживать такую скважину и в случае необходимости ремонтировать. Однако бурить ее могут лишь самые опытные мастера, хорошо знакомые с местной геологией.

Как работает гидропоника из труб?

В настоящее время умельцы разработали множество модификаций гидропонных систем, адаптированных под индивидуальные возможности и потребности. Но основная масса конструкций базируется на одном из трех основных принципов функционирования:

  1. Приливно-отливной. При выборе данного метода, раствор подается к корням на непродолжительное время через равные промежутки. Во время оттока питательного раствора корневая система напитывается кислородом.
  2. Капиллярное орошение. Данный вид имеет смесовую технологию. Корневая система растений помещается в легкий и очень рыхлый субстрат, а питательный раствор непрерывно подается в небольших количествах в виде капельного полива.
  3. Капельное орошение. Жидкость непрерывно поступает к корням по небольшим каналам. Раствор, который растения не успевают потреблять спускается в емкость по дренажным отводным шлангам.

Чаще всего, профессиональные растениеводы используют классические варианты гидропоники: первый или третий. Второй вариант дает неплохие результаты при выращивании мелких корнеплодов.

Технические особенности и преимущества гидробурения

Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.

Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.

Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.

Такой метод для бурения скважин имеет ряд преимуществ:

  • незначительная себестоимость работ;
  • возможность проведения работ в ограниченном пространстве;
  • нет зависимости от посторонних людей и мощной крупногабаритной техники;
  • получаемый ствол скважины обладает достаточной прочностью.

Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.
