Как сделать заземление в частном доме своими руками

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Частые ошибки при монтаже заземления

В процессе монтажа заземления неопытные мастера часто допускают такие ошибки:

Если во время забивания штырь вошел в грунт неправильно, то извлекать его расшатыванием запрещено, потому что повышается вероятность изгибания элемента. Гнутый пруток запрещено использовать для устройства заземления. Правильно извлекать стержень с использованием домкрата.
Если электрод сложно забить в грунт, выбирают другой участок. На самом деле в скальные и плотные породы прутки не вбивают. В этом случае бурят отверстия и устанавливают в них металлические трубы.
Чтобы вся поверхность электрода работала правильно, его устанавливают строго вертикально

Распространенная ошибка заключается в неровном вбивании штыря (с отклонением от вертикали).
При устройстве любого варианта заземления важно точно высчитать все параметры и размер составляющих, потому что при подгонке деталей в процессе сборки появятся отклонения от геометрии и неплотная стыковка, которая ухудшит эффективность заземляющего контура.
Для соединения всех элементов сети применяют только сварку. Только так добиваются необходимой надежности

Резьбовые соединения можно использовать только при подключении медной шины. Причем для стыковки применяют медный болт.
Если заземляющий контур сделать от дома на расстоянии менее одного метра, то током будут биться все сырые поверхности и даже вода, текущая из крана.
Если решено использовать металлические штыри, то предпочтение отдают оцинкованным элементам, которые прослужат минимум 10 лет.

При обустройстве заземляющего контура частного дома важно соблюдать все нормативные требования, правильно выбирать схему и рассчитывать параметры сети. При монтаже строго придерживаются проектных норм, а после сборки проводят тестирование системы

Для чего необходимо заземление

Заземление в электрической сети основано на элементарных физических законах и является универсальной системой защиты человека от поражения электрическим током, а текже системой защиты электрооборудования любого назначения от пробоя изоляции (зануление). Эксплуатация электрических сетей без заземления потенциально пожароопасна. Обустройство частного дома контуром заземления — обязательное условие для безопасного использования любых электрических приборов и аппаратов.

Согласно правил устройства электроустановок (далее ПУЭ), распространяющихся на все типы электроустановок, защитное заземление должно быть предусмотрено.

Для объективного понимания, нужно разобраться в следующих терминах, согласно ПУЭ:

Прямое прикосновение — электрический контакт людей или животных с токоведущими частями, находящимися под напряжением, либо приближение к ним на опасное расстояние. Косвенное прикосновение — электрический контакт людей или животных с открытой проводящей частью, оказавшейся под напряжением в результате повреждения изоляции. Защита от прямого прикосновения — защита, предотвращающая поражение электрическим током при отсутствии повреждения изоляции проводников. Защита при косвенном прикосновении — защита, предотвращающая поражение электрическим током в случае единичного повреждения. Заземлитель — проводящая часть (проводник) или совокупность соединенных между собой проводящих частей (проводников), которые находятся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, например бетон. Заземляющий проводник — проводник, соединяющий заземлитель с определенной точкой системы либо электроустановки или оборудования. Заземляющее устройство — совокупность электрически соединенных между собой заземлителя и заземляющих проводников, включая элементы их соединения.Заземление — выполнение электрического соединения между определенной точкой системы либо установки или оборудования и локальной землей.Примечание. Соединение с локальной землей может быть преднамеренным, непреднамеренным и случайным, а также постоянным либо временным.

Убедившись в необходимости заземления, можно приступить к рассмотрению вопроса самостоятельного оборудования частного дома заземляющим контуром.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

Кроме того, оно:

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Зачем нужен заземляющий контур

К подавляющему большинству дачных участков подведены однофазные сети с напряжением 220 В. Это значит, что к электроустановкам ток подается по двум проводам – фазному и нулевому (нейтрали). При этом всегда существует вероятность повреждения или износа изоляции электронагревателей, двигателей либо самих проводников. Тогда на металлическом корпусе прибора возникнет высокий потенциал от прямого контакта с фазой.

Чем это чревато? Прикосновение к такой поверхности в обычных условиях приведет к ощутимому удару током. Если же в этот момент вы стоите босиком на сыром бетонном полу или держитесь рукой за стальную трубу центрального отопления или водопровода, то разряд может оказаться смертельным. Причина в том, что электрический ток ищет путь наименьшего сопротивления к земле, а вы замыкаете цепь на себя и становитесь проводником, что хорошо видно выше на схеме.

Вывод простой: чтобы обезопасить себя и близких от поражения из-за нарушения изоляции, нужно проложить заземляющий проводник, по которому электроток самостоятельно уйдет в землю

Важное условие: его сопротивление должно быть в несколько раз ниже, чем у человека (около 1000 Ом) и составляет для частных домов не более 30 Ом. Тогда при случайном прикосновении фазное напряжение не выберет вас в качестве проводника, поскольку у него есть более легкий путь попасть в грунт

Помимо обеспечения элементарной безопасности, заземление на даче выполняет такие функции:

  • дает возможность правильно функционировать дифференциальным автоматам и устройствам защитного отключения (УЗО);
  • выравнивает потенциал между всеми стальными элементами, контактирующими с грунтом, — батареями отопления, трубопроводами и так далее;
  • позволяет корректно работать сложной электронике, какой оснащаются отопительные котлы, водонагреватели и вычислительная техника;
  • подземный контур допускается присоединять к громоотводу;
  • на заземленных электроприборах не скапливается статический заряд.

Как сделать монтаж контура заземления самостоятельно?

При устройстве заземления своими руками, монтаже контура, необходимо разработать схему, эскиз, чертеж. Далее выбирают место и размечают участок. Потребуется рулетка достаточной длины. Далее выполняют земляные работы и собирают конструкцию. После этого ее заглубляют, монтируют, а после подключат к щитку. Затем подсоединяют внутренний контур (проводку по дому) и тестируют с помощью специальных электроизмерительных приборов. В дополнительном обслуживании система не нуждается. Она прослужит десятилетиями, если все сделать правильно.

Выбираем место

Щиток лучше поставить в специальном помещении. Обычно это кладовая, котельная или чулан

Важно исключить свободный доступ детям. Отдающий контур размещают на удалении от периметра здания минимум на метр

Максимальное удаление – 10 м. Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д.

Земляные работы

Сначала необходимо разметить участок, если применяется линейная схема заземления. В места, где будут вбиты электроды, ставят колышки. Теперь соедините их прямыми линиями, натяните шнурок, который будет служить ориентиром для рытья траншеи. Ее глубина от 30 до 50 сантиметров. Ширина приблизительно такая же. Грунт вывозить не нужно. Он потребуется на окончательном этапе монтажных работ перед подключением внутреннего контура. Гидроизоляция, отсыпка не потребуется.

Собираем конструкцию

Когда земельные работы завершены, осталось только правильно смонтировать контур. Вытащите колышки и вбейте штыри так, чтобы их торцы выступали на 15-20 см. Металлосвязи обрезают по размерам. Расстояние между штырями имеет смысл заново замерять. Контрольный замер исключит фактор ошибки. Связи приваривают газо или электросваркой. Теперь можно зарыть траншею, но только кроме точки ввода в дом, так как его тоже нужно изготовить, прикрепить, подключить к щитовой.

Ввод в дом

В качестве шины используются материалы, свойства которых описаны ранее. Главное надежно закрепить ее к контуру. Теперь заведите другой конец через стену к щитовой. Заблаговременно проделайте отверстие на манер клеммы, чтобы можно было применить болтовое соединение. Когда эти работы завершены, заройте  последний участок траншеи и подсоедините к вводу шину-расщепитель или соответствующую жилу. На данном этапе все зависит от выбранного типа заземляющей системы частного дома.

Проверка и контроль

После подключения заземления к щитку, необходимо убедиться, что все сделано правильно. Контроль заключается в проверке целостности контуров и проводящей способности. Кстати, если желаете, чтобы контур наверняка работал, на предыдущих этапах не спешите закапывать траншею. Если выявится разрыв, придется заново оголять металлоконструкцию и устранять неисправность. Либо проверьте целостность заблаговременно. Но даже после этого, когда вся цепь будет подключена, необходимо перепроверить ее работоспособность.

Берут лампу мощностью 100-150 Вт. Вкручивают в патрон, от которого отходят небольшие провода. Это будет так называемая «контролька». Один провод накидывают на фазу, другой на заземление. Если монтаж выполнен правильно, свет будет ярким. Мерцание, слабое сияние, прерывание или отсутствие тока свидетельствует о неполадке. Если лампочка светит тускло, проверьте надежность соединений, зачистите контакты, затяните болты. Соблюдайте технику безопасности. Не выполняйте ремонтные работы, не отбесточив здание.

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

  1. Сеть 220/380В в дом заведена через силовой вводный щит.
  2. Продолжительная суммарная потребляемая мощность более 3кВт.
  3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

  1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
  2. Электропровод заведен под землей через внешний щит.
  3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

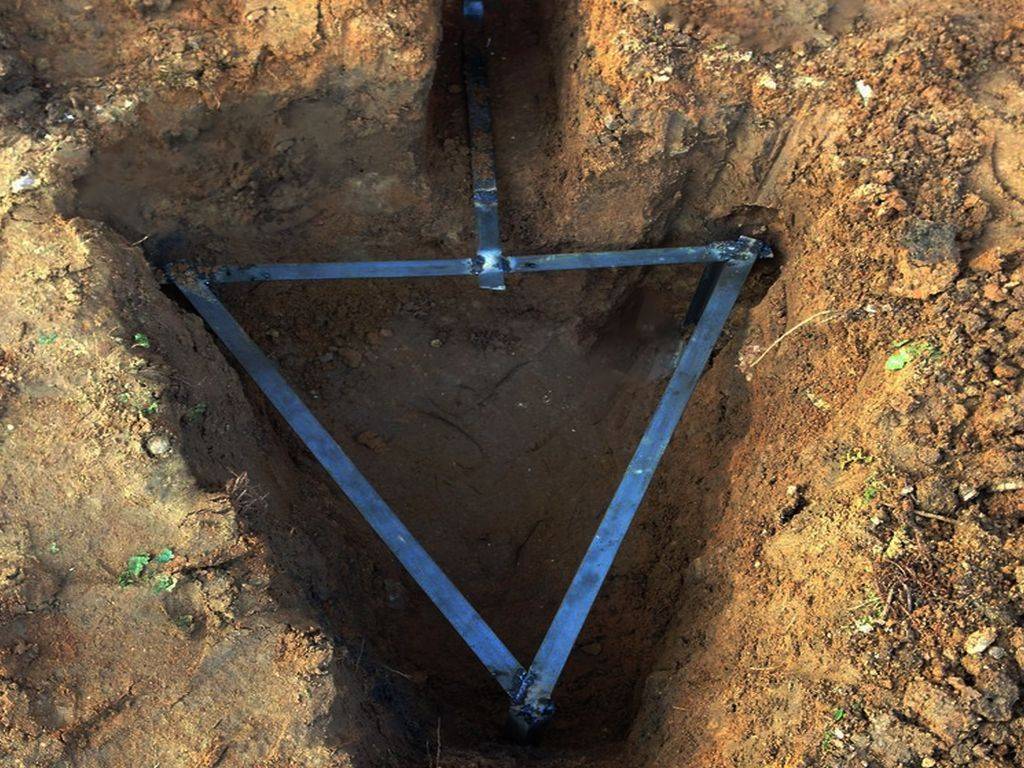

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
