Как выполняется монтаж инфракрасного теплого пола под плитку? Обзор способов

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

Читать также: Счетчик на отопление: как работает, выбор, установка и поверка

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Подключение к терморегулятору и электричеству

ИК-пленка и терморегулятор соединяются проводом, жилы которого подключаются к контактам посредством клипс или обжимных муфт. Другой такой же провод прокладывается к распределительному электрощиту, где подключается к сети через автоматический выключатель и УЗО с уставкой дифтока 30 мА.

Сечение жил проводов подбирают в зависимости от мощности, потребляемой ИК-излучателями:

• до 2 кВт: можно применить алюминиевый провод с сечением 1,5 кв. мм;
• до 3,5 кВт: медный от 1,5 кв. мм или алюминиевый от 2,5 кв. мм;
• до 5,5 кВт: медный от 2,5 кв. мм или ал-й от 4 кв. мм;
• до 7 кВт: медный от 4 кв. мм или ал-й от 6 кв. мм;
• до 9 кВт: медный от 6 кв. мм.

Подключение терморегулятора

Вот как осуществляется подключение:

1. Сначала нужно установить на медную шину по центру клеммный зажим, заведя его под пленку.
2. Затем его фиксируют путем обжатия электротехническими клещами или плоскогубцами. При этом имеющиеся выступы должны плотно прижаться к шине, обеспечив электроконтакт.
3. Далее в клемме зажима опять же путем обжатия фиксируется провод.

Перед подключением концы жил и клеммы нужно зачистить острым ножом на длину примерно в 5 – 9 мм.

Подключение

• монтаж терморегулирующего устройства на стене, в непосредственной близости к электрической розетке или выключателю;
• прокладка электрической проводки от нагревательных элементов до терморегулирующего устройства, в соответствии с установленной схемой, внутри плинтуса или специального пластикового короба;
• частичная срезка изоляции и подключение электрических проводов к зажимам, расположенным на нагревательных ИК-матах, с последующей обмоткой битумной изолирующей лентой;
• монтаж выносного температурного датчика и подключение его к терморегулирующему устройству.

Подключение пола

На участке монтажа датчика делается достаточный по размерам вырез в термоотражающем слое, что позволит минимизировать перепады высоты поверхности.

Финишный этап подключения заключается в индивидуальном тестировании каждой нагревательной полосы при температурном режиме в 25-30оС, а также последующей укладке слоя дополнительной защиты в виде полиэтилена.

Виды конструкций

Существует несколько видов конструкций, которые могут быть установлены под кафельную плитку. Прежде чем принять окончательное решение о выборе конкретного типа, надо тщательно изучить особенности и отличия подобных систем. Чаще всего используют такие типы систем:

водяной – предполагает наличие крупной и тяжелой стяжки, в которую будет произведена укладка трубопровода. Главный недостаток – на исходную поверхность оказывается большое давление, поэтому требуется его дополнительно укреплять. Также есть опасность заливания соседей в случае прорыва труб. Монтаж достаточно сложный, может быть выполнен только профессионалом (самостоятельная укладка невозможна), сам процесс занимает около месяца, т.к. требуется ждать полного застывания стяжки.

• Инфракрасный – способен обеспечить большое количество инфракрасного излучения при сравнительно невысокой температуре нагрева кабелей. Подобная разновидность имеет малую толщину, поэтому укладка может производиться даже в квартирах с невысокими потолками. Единственный недостаток – инфракрасный вид лучше подходит для монтажа под ламинат / паркет, а не плитку.
• Электрический пол – работает от общей электросети, однако его подключение не требует получения специализированного разрешения от соответствующих инстанций. Единственным недостатком может стать лишь стоимость эксплуатации системы из-за высокой цены на электроэнергию. Решением данной проблемы является укладка специальных усовершенствованных нагревательных кабелей, которые самостоятельно регулируют расход энергии на основе температуры внешней среды.

Учитывая вышеописанные положительные и отрицательные моменты, можно выделить наиболее оптимальный вариант. В многоэтажном доме осуществить монтаж электрического теплого пола, возможно, без получения каких либо разрешений (с чем вы непременно столкнетесь при монтаже водяного теплого пола). Процесс укладки занимает всего несколько суток, он может реализовываться владельцами помещения.

Схема электрического пола

Можно ли укладывать пленочный пол с плиткой

Чтобы разобраться в том, можно ли монтировать пленочный пол вместе с плиткой, нужно обратиться за консультацией к специалисту, изучить инструкцию эксплуатации от производителя. Там обычно указано, что система может использоваться под кафель. Тонкое пленочное покрытие быстро устанавливается, не уменьшает пространство, не влияет на качестве укладки плитки.

Плитка и инфракрасная система обогрева

Укладка инфракрасной пленки под плитку самостоятельно потребует наличия определенных знаний или внимательного изучения материала, наличия специальных приспособления для работ. Технология подробно описывается в инструкции, но при сомнении в собственных силах лучше воспользоваться услугами профессионалов.

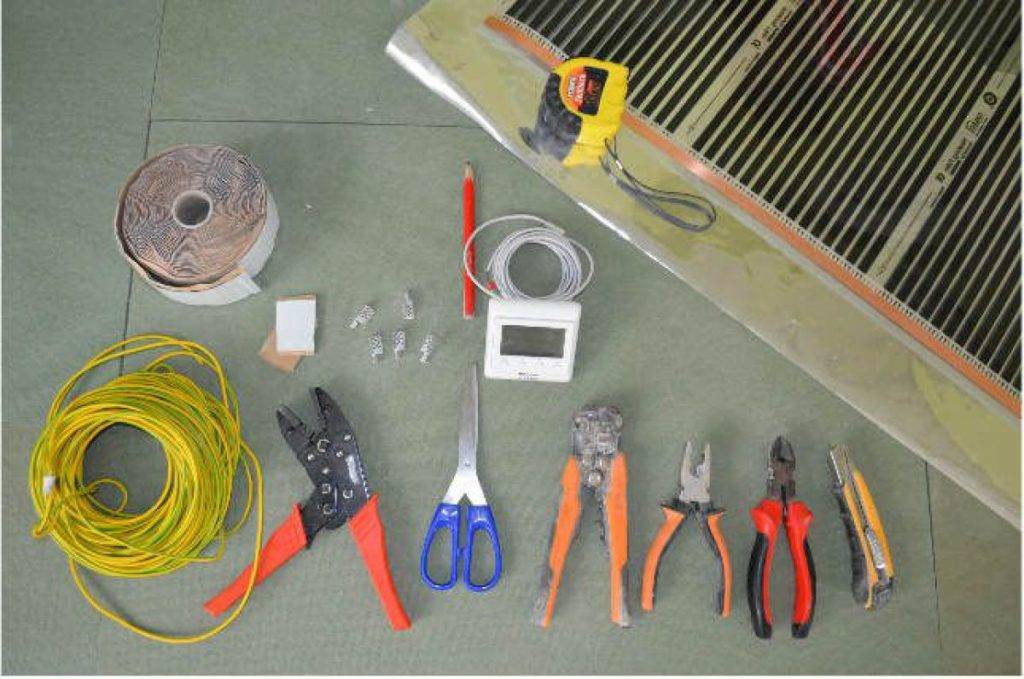

Необходимые стройматериалы и инструменты

Чтобы выполнить монтаж инфракрасного теплого пола под плитку, потребуются такие материалы и инструменты:

• растворитель для обезжиривания поверхности;
• грунтовка для подготовки строительного основания;
• пленка с нагревательными элементами и клеммами;
• кабели;
• изоляция из битума;
• терморегулятор;
• материалы для формирования теплоизолирующего слоя;
• армирующая сетка из пластика;
• пленка из полиэтилена;
• самовыравнивающийся материал для подготовки строительного основания;
• клей для монтажа керамики;
• индикаторная отвертка;
• приборы для измерения тока и напряжения;
• отвертка;
• плоскогубцы;
• изолента;
• строительный скотч.

Необходимые материалы

Для самостоятельного выполнения работ по обустройству системы «тёплый пол» на основе инфракрасной пленки под плитку, необходимо подготовить стандартный набор материалов и основной рабочий инструмент, представленный:

• обогревательными элементами, укомплектованными клеммными зажимами;
• электрическими проводами;
• терморегулятором;
• битумной изоляцией;
• теплоизолирующими материалами;
• пластиковой армирующей сеткой;
• полиэтиленовой пленкой;
• сухой самовыравнивающейся смесью;
• клеем для укладки плитки;
• мультиметром и индикаторной отверткой;
• рулеткой, метром и угольником;
• плоскогубцами и обычной отверткой;
• строительным скотчем;
• изолирующей лентой.

Стандартный монтажный набор включает в себя не только термопленку, но и зажимы на контакт, электрические провода и битумную изоляцию, имеющую самоклеящуюся основу.

Важно помнить, что монтаж терморегулирующего устройства предполагает правильный выбор сечения проводов. Для медного провода: 1,5мм2 – 3,5кВт; 2,5мм2 – 5,5кВт; 4,0мм2 – 7,0кВт и 6,0мм2 – 9,0кВт

Для алюминиевого провода: 1,5мм2 – 2,0кВт; 1,5мм2 – 3,5кВт; 1,5мм2 – 5,5кВт и 1,5мм2 – 7,0кВт.

ИК тёплый пол — это дорого?

Бытует мнение, что закупка материалов и комплектующих для монтажа ИК пола обходится очень дорого. В действительности, значительных расходов требуют лишь дорогие модели. Цена качественной пленки начинается от 650 рублей/кв. метр. Полный комплект обслуживающего оборудования, включающий датчики, терморегулятор, битумный скотч, провода, обходится примерно в 2000 рублей. К единовременным затратам относится также плата за саму укладку отопительных элементов и сборку пола. Однако эти работы легко осуществить своими руками, поэтому на данном пункте сметы можно сэкономить. В итоге получается, что общая стоимость обогреваемого ИК лучами пола относительно небольшая.

Недостатки системы

Однако инфракрасные полы имеют определенные недостатки. Особо нужно отметить способ укладки подобного типа полов под кафель. Прогрев всего помещения, а не только полов, при использовании данного комплекса возможен при относительно небольших размерах комнаты.

Подобный тип полов не предназначен для монтажа на поверхностях, закрытых сантехническими приборами, шкафами или кроватями. Поэтому выполнить перестановку мебели в комнате, где уложен электрический пленочный-пол не получится.

Заливать пленочный электрический пол стяжкой сверху не рекомендуется

Стяжка на основе цемента и плиточный клей вызывают незначительное, но постоянное повреждение пленки инфракрасного пола, результат – заметное уменьшение сроков службы. Выход из строя инфракрасных полов может способствовать возникновению пожаров в случае внезапного короткого замыкания.

Сложность монтажных работ определяется маленькой адгезией пленки. Увеличить ее можно с помощью укладки стеклотканевой сетки или гипсокартона между плиткой и нагревательной системой. Однако в таком случае нагревательная способность комплекса станет немного меньше.

Перед укладкой инфракрасных полов необходимо проведение определенной подготовки поверхности с целью ее выравнивания до состояния, близкого к идеальному.

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии.  Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах

А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Выбор материалов для теплоизоляции

Использование для теплоизоляции плёночных полов рулонных утеплителей на основе вспененных полимеров – грубая ошибка. Они облегчают и удешевляют монтаж, но эффективность у такой конструкции минимальная.

Причина кроется в малой толщине и мягкости этих материалов.

1. Толщина теплоизоляции под инфракрасной плёнкой должна быть минимум 4 см. В противном случае, нагреваться будут не только пол под ногами, но и плита под плёнкой.
2. Теплоизолятор должен быть жёстким! Как только материал сминается, эффективность теплоизоляции уменьшается. Если пенополипропилен толщиной 6 мм, сжать в два раза, то его эффективность будет равна аналогичному материалу с толщиной менее 3 мм. Уменьшение коэффициента более чем в два раза происходит потому, что эффективность теплоизоляции любого материала зависит от количества воздуха в его структуре. А при сжимании, уменьшается количество воздуха, но плотность самого пенопропилена возрастает на единицу объёма. А более плотный материал, лучше проводит тепло.
3. Упругость теплоизолятора не играет роли, потому что нагрузка будет статичной.

В дополнении скажем, что пробковые утеплители не подходят, по причине повышенной влажности.

В итоге, на выбор предлагаются три материала:

• Экструзионный пенополистирол;
• Сшитый пенополиэтилен;
• Пеностекло.

Пенополистирол не выдерживает даже малейшего контакта с лакокрасочными материалам имеющими в своём составе ацетон, толуол или ксилол. Достаточно даже наличия паров этих растворителей, чтобы наступила деструкция пенополистирола.

Пеностекло превосходит эти материалы по всем параметрам, оно:

• Не горит;
• Абсолютно инертно;
• Не повреждается грызунами и грибком;
• Обладает нулевым водопоглощением.

И что особенно важно, по прочности оно сравнимо с кирпичом, а не с пенопластом. Стоимость 1 м2 пеностекла при толщине 4 см ≈ 300 руб

Стоимость 1 м2 пеностекла при толщине 4 см ≈ 300 руб.

Сверху будет настилаться водостойкая гипсоволокнистая плита (ГВЛ).

Выбор системы теплого пола

В современных системах напольного отопления для нагревания пола используют или силу электрического сопротивления элементов («электрические системы») или жидкости, протекающие в трубах («гидросистемы»). Все типы отопления могут быть установлены как основная система здания или как локализованное нагревание пола для тепла и комфорта.

У такой системы огромные преимущества

Теплый пленочный пол, уложенный под плитку, обеспечивает помещение нужной температурой, он экономичен, очень просто монтируется и безопасен. Плитка тоже считается супер покрытием для пола, ведь она долговечна, практична и не требует особого ухода. Керамическая плитка — эффективный поглотитель тепла с отличной теплопроводностью. Толщина покрытия совершенно не сказывается на уровне пола, никаких токсинов во время укладки – тоже огромный плюс, а монтаж производится очень быстро и достаточно просто.

Пленка на основе углеродных полос, которая производит нагревание инфракрасным излучением – совершенно новый продукт. Теплопроводность этой пленки намного выше, чем у любого аналога, а вот энергопотребление – намного меньше.

Система настолько проста в использовании, что иногда ею пользуются, как мобильной: укладывают под ковер зимой, а летом убирают вместе. Пленку можно монтировать не только на пол, но и в любое другое место: на стены и даже на потолок.

Инфракрасный пленочный теплый пол

Перед принятием решения о монтаже теплого пола надо взвесить все плюсы и минусы.

Плюсы

1. Современное и высокотехнологичное отопление.
2. Обеспечение теплых и уютных каменных и керамических полов из плитки.
3. Можно заменить радиаторы в помещениях, избавляя стены и пространство пола для отделки высокого класса.
4. Возможна установка в новой постройке.

Минусы

1. Медленное время нагрева по сравнению с другими формами отопления.
2. Не все системы отопления обеспечивают полную замену радиаторов.

Перво-наперво!

Следует подвергнуть теплый пленочный пол тщательному осмотру. Повреждения иногда происходят при хранении или транспортировке, а иногда и во время установки. Поэтому настоятельно рекомендуется после приобретения проверить пленку с помощью цифрового омметра. Проверку стоит совершить трижды: после распаковки, установки и укладки плитки.

Цифровой омметр

Какую систему и какого производителя выбрать?

При выборе отопительной половой конструкции для своего жилья, необходимо учитывать её характеристики и условия эксплуатирования. Во-первых, — это площадь комната, где планируется установка пола, и место её расположения. Допустим в частном доме, подойдёт любой вид тёплого пола. А вот для квартир не рекомендован водяной, да и получить разрешение на его установку в многоквартирниках довольно сложно.

Кроме того, высота потолков в помещении играет также важную роль, ведь при наличии бетонной стяжки она уменьшается. Поэтому, если в комнате низкие потолки, то лучше использовать инфракрасную систему. Помимо этого, учитываются и характеристики перекрытий.

Ведь конструкция со стяжкой тяжёлая, и не каждое перекрытие, особенно деревянное, способно её выдержать. В этом случаи, лучше отдать предпочтение такой разновидности тёплых полов, как плёночные.

Вторым по значимости условием выбора обогревательного устройство считается его предназначение. Если пол требуется как дополнительный источник обогрева, то подойдёт плёночный недорогой. Достаточная мощность для дополнительных устройств  80,0–100,0 Вт/м². Но, если вы планируете его как основную отопительную систему, то нужно остановить свой выбор на более мощной разновидности тёплого пола (120,0 –140,0 Вт/м²): кабельной или водяной.

При покупке электрических полов, следует проверить электросети квартиры, и их способность выдержать дополнительную нагрузку.

Проверенные производители тёплых полов

К топовым производителям тёплых полов, на которые следует обращать внимание при покупке относятся:

• ENERGY CABLE (Британия) — специализируется на греющем кабеле. Отличное качество по приемлемой цене.
• ТЕПЛОЛЮКС ELITE (Россия) — выпускает двужильное кабельное высококачественное изделие.

• DEVI PIPEHEAT (Польша) — компания специализируется на саморегулирующихся тёплых полах — разновидность электрических. По отзывам покупателей, продукция имеет высокую надёжность.
• WARMSTAD (Россия) — производит стержневые полы по приемлемой стоимости. Они отличаются безопасностью и экологичностью.
• ELECTROLUX (Израиль) — выпускает инфракрасные полы стержневого типа. Продукция имеет повышенный спрос, так как качество и мощность изделия соответствуют цене.
• REHAU (Германия) — выпускает электрические и водяные тёплые полы из труб сшитого полиэтилена, гарантия на продукцию до 10 лет.
• SANEXT (Италия) — производит водяные контуры из сшитого полиэтилена, а так же коллекторные узлы для полов.

Вне зависимости, какие полы выберете: электрические или водяные, есть главный момент, на который нужно обращать внимание — качество устройства, наличие сертификатов, срок службы и конечно же торговая марка продукции. Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы

Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы.

Видео материалы

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Watch this video on YouTube

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Какие бывают тёплые полы, и что лучше?

Раньше решали проблему укладкой водяных труб. Это сравнительно недорогой вариант обогрева кафельной плитки или керамогранита. Однако поверх уложенных труб нужно делать мощную бетонную стяжку.

Это существенный минус водяных полов, который выражается в следующих неудобствах:

• дополнительные трудозатраты и денежные средства, так как стяжка иногда достигает 7-8 см;
• бетонный слой ложится большим грузом на междуэтажное перекрытие, которое изначально при строительстве не рассчитано на такую нагрузку;
• если водяная труба выйдет с из строя, есть риск затопить соседей снизу, а ремонт системы будет дорогостоящий.

Последнее обстоятельство актуально так же и для частных домов, где делают большие площади водяных полов.

Прежде чем подсоединить в многоквартирном доме ещё один водяной контур, нужно брать разрешение у контролирующих органов. Об этом нужно знать заранее, чтобы потом не платить штрафы. Но, как правило, взять разрешение — задача не реальная. Остаются электрополы — как более подходящий вариант.

Но и здесь не всё так просто, приходится выбирать:

• инфракрасная плёнка — спорный вариант;
• нагревательные маты — эффективно, но дорого;
• нагревательный кабель — считается оптимальным решением.

Чтобы определиться в монтаже эл теплого пола под плитку, нужно познакомиться с техническими условиями и рекомендациями, которые даёт производитель оборудования по поводу работы данной системы обогрева.

Электрические теплые полы

В основной своей массе они делятся на три группы:

• Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
• Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.
• Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

ИК-пленка и плитка: особенности

Термопленки предназначены для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов — то есть насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

1. Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
2. Высохший раствор будет «бухтеть», то есть издавать гулкие звуки при ходьбе или падении предметов. При этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, так как они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и предназначены для «мокрого» монтажа.

Если же вы по тем или иным причинам все-таки желаете уложить под плитку непременно ИК-пленку, то поверх нее придется настелить какой-нибудь достаточно прочный материал — в качестве основания для плитки.
