Электрический инверторный котел отопления для частного дома

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью,
  • если предусмотрена обвязка с буферной емкостью,
  • если предстоит соединение с бойлером косвенного нагрева,
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Установка и подключение

После того как будет собрана схема отопления и ГВС с запорной арматурой, обратный клапаном, предохранительным клапаном, расширительным баком, термодатчиком и нагревательными устройствами, выполняют гидравлическое испытание всей системы на плотность собранной схемы с рабочим давлением насоса.

Сеть заполняется водой, давление создается циркуляционным насосом, тщательно проверяются все места соединений на предмет прокапывания или течей. Устраняются все неисправности и переходят к тестированию собранной схемы электропитания.

Электросхема должна собираться аттестованным электриком, который должен собрать схему с заземлением и протестировать работу ТЭНов и защиту котла от перегрузки. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Принцип работы газового котла

Конструктивно газовый котёл состоит из следующих элементов:

  • газовой горелки;
  • теплообменника;
  • насоса;
  • расширительного бака;
  • автоматики;
  • вентилятора;
  • системы безопасности;
  • термометра;
  • манометра;
  • газового клапана;
  • воздухоотводчика.

Газовый котёл состоит из множества элементов. Каждый из них очень важен для бесперебойной работы агрегата

При включении устройства в сеть загорается газовая горелка. Она нагревает теплообменник, в котором находится вода, масло или антифриз (в зависимости от того, чем отапливают дом). Насос создаёт рабочее давление, под действием которого теплоноситель постоянно циркулирует по трубам и отдаёт тепло в помещение через поверхность радиатора. Далее остывший теплоноситель сливается обратно в котёл. Так в общих чертах работает газовая система отопления.

Преимущества и недостатки

К плюсам индукционного нагрева можно отнести следующие факты:

  • Накипь не образуется.
  • Нет гари, копоти, не требуется место для запаса топлива.
  • Не нужен дымоход.
  • Долгий срок эксплуатации без потерь характеристик.
  • Прибор при солидной мощности обладает скромными размерами.
  • Быстрее нагревает теплоноситель, чем другие электрические аналоги.

При том, что на деталях котла накипь не образуется, его всё же советуют раз в два года перебирать, чтобы осмотреть и провести ТО.

Минусы:

  • Счета за электроэнергию будут немалыми.
  • Стоимость самого котла больше, чем тэнового (хотя, самодельный обойдётся дешевле).
  • Спорная экологичность.

Человеку, использующему электричество для отопления, может казаться, что он не наносит вреда атмосфере. Но чтобы выработать электроэнергию, нужно было где-то далеко на электростанции сжечь уголь, построить плотину или расщепить атом.

Отопление дома электрическим котлом

Случаями, в которых отопление электрокотлом экономичнее и комфортнее являются:

  • отапливаемая площадь дома 100 и более квадратных метров;
  • есть возможность приобрести электрокотел среднего и выше ценового сегмента (35-40+ тыс. руб) с продвинутой автоматикой, наличием или возможностью подключения комнатного термостата;
  • планируется подключение к электрокотлу буферной емкости, которая будет аккумулировать излишнее тепло.
  • в приоритете комфорт и гибкость отопительной системы.

Компактный ТЭНовый электрокотел Proterm.

Разберем подробнее каждый из пунктов.

Во-первых, большинство конвекторов имеют мощность 1,5-2 кВт и стоимость 2 700-5 000 руб., это значит, что для дома площадью 100 м2 необходимо 7 конвекторов по 1,5 кВт или 6 по 2 кВт (22-25 тыс. руб.).

Подключать такое к-во конвекторов через розетку к обычной электросети небезопасно, а их суммарная стоимость выше бюджетных электрокотлов и практически равна функциональным и экономичным моделям среднего ценового сегмента. Соответственно, чем больше отапливаемая площадь, тем стоимость конвекторв выше, в то время как стоимость котла лишь едва изменяется с ростом теплопроизводительности. Но не стоит забывать и о системе радиаторов, если она еще не организована.

Во-вторых, стандартные конвекторы перегревают воздух, поскольку их нагревательные элементы всегда работают на полную мощность, выключаясь, когда температура превышает заданную на 1-2 градуса (стоит также учесть невысокую точность термостата. А каждый дополнительный градус – это 3-6% дополнительного расхода. Даже самые бюджетные модели электрокотлов имеют как минимум 3 ступени регулировки мощности и способны довольно точно и более стабильно поддерживать заданную температуру.

Наиболее экономичными являются электроктлы с наличием или возможностью подключения внешнего комнатного термостата (цена вопроса 1-1,5 тыс. руб), например, известный Protherm Скат 9 КR 13 (около 35 000 руб.). Помимо того, что работа котла в зависимости от температуры в помещении более правильная и точная, с помощью комнатного термостата можно запрограммировать параметры работы на ближайшие сутки или неделю, например, снизив температуру до 15°C в рабочее время, когда хозяев нет дома.

Одна из лучших моделей с управлением через Wi-Fi ТЕПЛОЛЮКС MCS-350 (5 000-5 500 руб.)

И в-третьих, увеличив изначальные расходы в целях дальнейшей окупаемости, можно дополнить систему буферной емксотью – большим баком, который аккумулирует излишки тепла и в дальнейшем отдает их системе отопления или на нужны горячего водоснабжения.

Наиболее известная схема – это аккумуляция как можно большего к-ва тепла в период действия ночного (более, чем в 2 раза дешевле) тарифа на электроэнергию, после чего буферная емкость еще 3-7 часов будет отдавать тепло радиаторам. Рациональной схема является при большой площади дома (особенно каркасного), большом запасе мощности котла и объеме буферной емкости.

Преимущества и недостатки

Подведем итог, сопоставив плюсы и минусы организации отопления электрокотлом и радиаторами:

ПреимуществаНедостатки
Больший функционал автоматики и, как следствие, экономичностьБолее высокая исходная стоимость котла и системы отопления при отоплении дома до 100-120 м2).
Большая автономность и стабильность системы отопленияБолее сложный монтаж самого котла, организация обвязки, установка радиаторов
Радиаторы системы отопления не «сушат воздух»Для котлов мощностью свыше 10 кВт необходимо разрешение, а также 3-х фазное питание и подключение через отдельный кабель
Одновременно решается вопрос горячего водоснабженияРекомендуется подключение к надежному заземляющему контуру (аналогично заземлению газового котла), при отсутствии контура – это дополнительные затраты
Более высокая безопасность, одна точка подключения силовой цепи (в отличие от группы конвекторов)
Удобство эксплуатации: не занимает место в каждом помещении, система имеет больше настроек, нет необходимости включать каждый отопительный прибор отдельно (температуру в каждой комнате можно выставлять с помощью терморегуляторов на радиаторах)
Возможность подключения теплых полов

Правила установки ИБП для газового котла

Нельзя размещать ИБП вблизи от труб подводки холодной воды двухконтурных котлов (на них образуется конденсат), а также рядом с трубами отопления, чтобы не нарушать эффективность охлаждения инвертора. Аккумуляторные батареи также не должны подвергаться воздействию низких или чрезмерно высоких температур.

Нельзя использовать ИБП совместно со свинцово-кислотными аккумуляторами, если это прямо не указано в инструкции по эксплуатации данного бесперебойника. Различие в токовых характеристиках заряда у свинцово-кислотных и гелевых батарей может привести к неправильной работе зарядного устройства ИБП.

Устройства класса offline желательно использовать совместно со стабилизатором напряжения, подключаемым между ними и внешней сетью.

При использовании в системе отопления фазозависимого газового котла совместно с ИБП его выход соединяется с нагрузкой через разделительный трансформатор. Это связано с тем, что при работе инвертора оба его выхода являются фазами относительно заземления, в то время как фазозависимому котлу требуются четко определенные фаза и нейтраль питания. Для этого и служит разделительный трансформатор, один из выводов вторичной обмотки которого заземляется.

Элементы обвязки и правила их расположения

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

  • Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
  • Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
  • Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
  • Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

  • Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
  • Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Этапы монтажа

Установка электрокотла осуществляется по следующему алгоритму:

Проектирование и расчет. Прежде чем приобрести и установить котел требуется рассчитать по мощности с учетом площади и особенностей помещения, а также возможностей электросети. На данном этапе также планируется схема и дополнительное подключаемое оборудование, ГВС, теплые полы и проч.

Видео-обзор устройства обвязки электрокотла:

  • Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
  • Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
  • Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
  • Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
  • Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Видео-пример эксплуатации отопления дома на электрокотле:

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

  • Циркуляционный насос.
  • Расширительный бачок.
  • Клапан безопасности.
  • Автоматический воздухоотводчик.
  • Манометр.

Установка инверторного котла своими руками

При самостоятельной установке электрооборудования необходимо иметь некоторые знания и умения, но их перечень обычно невелик. Когда все материалы и инструменты готовы, можно начинать установку отопительной системы. Учитывая возможность внезапного отключения электричества, необходимо принять меры, которые позволят уберечь оборудование от повреждений.

Установка инверторных батарей дает возможность свести к минимуму возможный риск возникновения неполадок при отключении электроэнергии: автоматика за 10 миллисекунд переключит оборудование на режим резервного питания, что позволит удерживать рабочий температурный режим на прежнем уровне. Когда электричество включится, будет осуществлена обратная процедура, и котел будет работать в штатном режиме. Таким образом, инверторное отопление дома позволяет минимизировать контроль системы.

Какой выбрать

К решению задачи обеспечения газового котла резервным электропитанием лучше подходить комплексно. То есть, можно рассмотреть вариант установки резервного генератора, обеспечивающего питание всей нагрузки жилого дома. А поскольку отопление дома осуществляется газовым котлом, имеется доступ к магистральному газу.

В этом случае, самым дешевым вариантом резервного электроснабжения может оказаться автономный генератор на магистральном газе. Такой генератор может быть установлен стационарно и оборудован системой автоматического запуска при исчезновении напряжения в сети.

На фото 1 показано, как можно установить генератор для газового котла в подсобном помещении жилого дома.

Фото 1. Размещение резервного газового генератора

В случае если покупка генератора для резервирования общего электроснабжения дома выглядит чересчур обременительной, можно пойти другим путем.

Для обеспечения питания электрооборудования газового котла и циркуляционного насоса вполне подойдет сравнительно недорогой бензиновый генератор небольшой мощности. Такой вариант также имеет свои преимущества. Мобильное устройство в пластиковом шумоизолирующем корпусе с удобной ручкой может выполнять универсальные функции. Кроме обеспечения электропитания газового котла, оно может быть полезно в поездках на дачу, рыбалку или в туристическое путешествие.

Есть еще один важный аспект в вопросе выбора резервного источника питания. Судя по отзывам владельцев газовых котлов, оснащенных автоматикой, электроника некоторых моделей весьма чувствительна к качеству электроэнергии.

Так, есть информация, что некоторые модели генераторов вызывают сбои в работе электроники котлов по причине отклонения частоты генерируемого ими переменного тока от номинальной величины. В такой ситуации положение может спасти инверторный генератор для газового котла. Такой агрегат вырабатывает электрическую энергию, отвечающую самым высоким требованиям по всем показателям качества.

Фото 2. Бензиновый генератор инверторного типа для электропитания газового котла.

На Фото 2 представлен мобильный бензиновый генератор. Его мощности вполне достаточно не только для питания электрооборудования газового котла, но и аварийного освещения дома при отключении основного питания.

Таким образом, можно сформулировать несколько вариантов решения задачи обеспечения газового котла резервным электропитанием:

  • Установить стационарный генератор достаточно большой мощности, оснащенный автоматической системой управления. Использовать такой генератор можно для резервирования электроснабжения всего дома. Для работы генератора использовать магистральный газ, как самое дешевое топливо.
  • Приобрести генератор небольшой мощности для резервирования только котла и аварийного освещения.

Первый вариант решает более обширные задачи, но он существенно дороже. Выбор зависит от финансовых возможностей.

Правила монтажа, выбор места и техника безопасности

Прежде чем устанавливать отопительный агрегат, необходимо подготовить для него место, а для этого в свою очередь нужно грамотно его определить.


В целях безопасности и при наличии дополнительного оборудования котел лучше устанавливать в отдельном помещенииИсточник domkotlov.by

Существуют следующие рекомендации по монтажу электрокотла в своем доме:

  • Для того чтобы защитить жильцов от нечаянного контакта с агрегатом и поражения электрическим током, а также само оборудование от воздействия бытовых факторов, лучше всего подготовить отдельное помещение. Это может быть кладовая, цоколь или гараж.
  • Компактные модели допускается монтировать в прихожей или на кухне. Однако даже в таком случае необходимо предусмотреть зону, свободную от нечаянного контакта. Кроме того, подключение электроотопительной установки потребует подведения труб и кабелей, которые придется каким-то образом декорировать, чтобы не ухудшить интерьер.
  • Для обеспечения противопожарной безопасности установке и подключению электрокотла на деревянной поверхности должен предваряться монтаж подкладки из негорючего материала – листов асбеста и металла.
  • Для максимального комфорта эксплуатации и обслуживания при подходе к котлу должно присутствовать свободное пространство.
  • Электромагистраль должна крепиться на стену выше трубопровода, чтобы в случае прорыва проводка не оказалась в воде.


В целях противопожарной и электробезопасности трубопровод должен располагаться ниже электропроводкиИсточник teplotorg.ru

Трубопровод в месте контакта с котлом должен иметь собственные крепления, чтобы не перегружать штуцеры прибора.

С точки зрения техники безопасности и требований проведения электромонтажных работ, существуют следующие правила подключения агрегата:

  • Монтажные работы должны проводиться только при обесточенной электросети дома.
  • Расположение котла относительно окружающей обстановки – не менее 5 см от корпуса до стены, от 0,7 м свободного пространства перед передней панелью, от верхнего края корпуса до потолочной поверхности минимум 80 см, для подвесной модели расстояние до пола не менее 0,5 м, минимальная дистанция до труб 50 см.
  • Наличие 3-фазной сети. Чтобы подключить электрокотел достаточной мощности, свыше 5-7 кВт, электросети на 220 В будет недостаточно – для равномерного распределения нагрузки понадобится 3 фазы и 380 вольт. В противном случае сеть будет перегружаться, поэтому установить можно будет только маломощный агрегат, роль которого сведется не к полноценному отоплению, а к резервному – для дополнения газового или дровяного котла, на случай их аварийного отключения, либо как вариант для помещения малой площади.


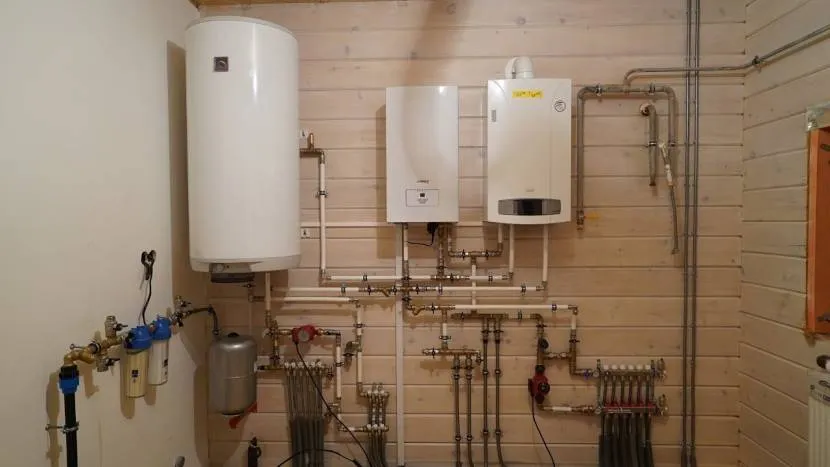

При необходимости или малой мощности электрокотел может дополнять газовыйИсточник sovet-ingenera.com

Достоинства

Каждый тип электрических котлов имеет свои достоинства и недостатки. Если рассматривать индукционные котлы, то тут можно выделить такие достоинства:

  1. Вода в таких котлах нагревается гораздо быстрее по сравнению с другими котлами. Это связано с тем, что не тратится время на разогрев самих ТЭНов или электродов.
  2. У таких котлов КПД почти как у трансформатора: больше чем у котлов другого типа во много раз. Причем оно не изменяется на протяжении всего срока службы изделия.
  3. При работе нагревателя происходит небольшая вибрация, поэтому в таких котлах образуется меньше накипи.
  4. Срок службы такого прибора заводского изготовления примерно 20-30 лет, поскольку у него очень мало деталей, которые могут сломаться.

Виды инверторных котлов отопления

Различаются промышленные и бытовые виды оборудования:

  • Промышленные котлы. Это агрегаты больших размеров с увеличенным теплообменником. В системах используется сложная система преобразования токов, показатель мощности котлов намного выше, чем у бытовых приборов.
  • Бытовые. Компактные агрегаты, предназначенные для применения в частных дома. В схему интегрирована тороидальная катушка, которая может получать ток из сети или аккумуляторов.

Следует знать, что инверторы можно ставить и в газовые котлы, так как в систему встроен циркуляционный насос, который работает от электрической энергии, к тому же все управление котлом выстроено на зависимости от электроэнергии.

При выборе инвертора для газового котла необходимо правильно рассчитать мощность подключенного энергоносителя так, чтобы учесть значение пускового тока для насоса. Рекомендуется увеличивать мощность насоса в 3 раза и умножать на коэффициент 1,2-1,3. В итоге получается нужная мощность агрегата.

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом — сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

Как работает индукционный котел

Принцип действия отопителя и других электронагревателей основан на способности токопроводящих материалов повышать свою температуру под действием вихревых токов, получаемых в результате электромагнитной индукции. Последнюю создает высокочастотное переменное напряжение, проходящее по первичным виткам аппарата, собранных в катушку.

Функцию вторичного приемника выполняет нагревательный элемент, помещенный внутрь теплообменника. В нем под действием сильного магнитного поля высвобождается тепловая энергия хаотического движения атомов. Действовать установка может и на промышленной частоте, используемой в обычной электросети. Но эффективность нагрева будет невысокой, а сам процесс будет сопровождаться повышенным шумом и вибрацией. Оптимальной частотой считается показатель, превышающий порог в 10 кГц. В таком режиме работы гул пропадает, а вибрация становится неощутимой и повышается КПД.

Инвертор для котла отопления. Преимущества и недостатки

Система отопления дома, в основе которой в качестве энергоносителя лежит электрический ток, имеет множество достоинств. Кто уже сталкивался с проблемой организации обогрева помещений, знает это не понаслышке и может все это подтвердить.

Единственный недостаток же – это высокая стоимость электроэнергии. Чтобы как-то сократить расходы и при этом не понизить КПД отопительного агрегата, производители теплотехнического оборудования предлагают сегодня потребителям один очень интересный экземпляр – это инверторный котел отопления, который имеет еще одно название – индукционный.

О видах газовых котлов

По количеству контуров отопления котлы бывают:

  • одноконтурными (выполняют только одну функцию — греют воду или трубы в помещении);
  • двухконтурными (выполняют две функции — греют горячую воду и трубы в доме).

По способу отвода продуктов горения оборудование разделяют на следующие виды:

  • с естественной тягой (приток воздуха происходит с улицы). Устанавливать такой котёл можно в маленьком доме или сарае;
  • с приточной тягой (сложная система, для которой нужен дымоход и закрытая камера сгорания).

По типу розжига газовые отопители делятся:

  • электрические (котёл начинает работать сразу при включении в сеть);
  • с пьезоэлементом (разжигать оборудование нужно самостоятельно).

По способу крепления котлы подразделяются на:

  • настенные;
  • напольные.

Напольный газовый котёл ставят на пол, дополнительного крепления он не требует

По способу регулировки оборудование может быть:

  • одноступенчатым (имеет только один — полный уровень мощности);
  • двуступенчатым (имеет два уровня мощности — слабый и сильный).

Газовый котёл может быть рассчитан на подключение к:

  • магистральному газу (поступает по трубопроводу в дом);
  • баллонному газу (поставляется в сжиженном виде в баллонах различного объёма).

Котлы изготавливаются из:

  • стали (самый распространённый и эффективный материал);
  • чугуна (такие котлы бывают очень тяжёлыми, но долго сохраняют тепло);
  • меди (недорогие агрегаты, которые очень быстро остывают).

Что такое инверторный котел отопления?

Чтобы понять разницу между обычным электрическим и инверторным оборудованием, определим, как работают электрокотлы. В них теплоноситель нагревается ТЭНами, которые находятся в контакте с водой. Мощность нагревателей и определяет температуру системы отопления.

Инверторный или индукционный котел использует при работе способ магнитной индукции, при которой теплоноситель не соприкасается с нагревателем, за счет чего оборудование имеет более длительный срок службы и другие достоинства. Индуктор служит для преобразования постоянного тока из сети в переменный.

Применение оборудования показано для самотечных и напорных систем отопления, а поскольку скорость нагрева теплоносителя выше, следует дополнительно смонтировать устройство дозирования подачи воды, чтобы снизить потребность агрегата в новой нагретой жидкости и повысить эффективность оборудования.

Устройство и принцип работы

Конструкционно инверторный котел отопления представляет собой три контура, вложенных друг в друга:

  1. Внутренний. Это герметичная емкость цилиндрической формы, в которой нагревается вода. От контура отходят два патрубка, один из которых служит для подачи теплоносителя в магистраль, второй – возвратный, через него охлажденная вода или антифриз поступает в котел для нагревания.
  2. Средний. Представляет собой индукционную катушку, обмотанную вокруг внутреннего контура. Провода изолированы, поэтому высокочастотный ток, подаваемый на провода, не передается больше никуда. Форма катушки цилиндрическая или тороидальная. Вторая выглядит как 2 трубы из ферромагнитной стали с обмоткой из проводов. Эти трубы располагаются внизу, наверху и внутри каждого витка. Тороидальная катушка отличается повышенным КПД при сниженной массе.
  3. Внешний. Это корпус с теплоизоляционной прослойкой. Контур служит для защиты от утечки тепла из котла и контакта пользователя с проводами.

Также схема включает преобразователь (инвертор), термодатчик и автоматическую электронную систему управления.

Принцип работы прост – поступающий из сети постоянный ток преобразуется в переменный с помощью инвертора, а затем магнитное поле генерирует индукционный ток, который применяется для работы агрегата и нагрева теплоносителя. Из-за быстрого прогрева воды расходы энергии снижаются, что приводит к уменьшению затрат на обслуживание тепловой системы дома.

Как выбрать инверторный обогреватель

Выбирая обогреватель, необходимо обращать внимание на следующие характеристики:

  1. Номер серии. Завод, который выпускает качественное оборудование, проставляет специальные символы, цифры и буквы на каждом произведенном изделии.
  2. Надежность контактов. Данная характеристика считается одной из основных, так как обогреватель должен выдержать высокий уровень напряжения.
  3. Провода внутри прибора. Они должны быть сделаны из качественных материалов. Даже при воспламенении они будут тлеть всего несколько минут.
  4. Сертификаты качества. Данный документ должен прилагаться к любому электрическому прибору.
  5. Маркировка СЕ (знак соответствия). Ее наносят на товары и изделия, которые отвечают передовым требованиям ЕС и не являются вредоносными для здоровья покупателей.

Какой инвертор лучше купить?

В доме, квартире или на даче мы используем большое количество электроприборов, и некоторые из них требуют постоянной круглосуточной работы. Современные газовые котлы входят в такую категорию. Нежелательное отключение отопительного устройства, может создать массу проблем. Основные из которых, это прекращение прогревания помещения, и большие финансовые затраты, последующие на ремонт электрического оборудования. И чтобы не столкнутся с такой ситуацией, стоит приобрести надежный источник бесперебойного питания со встроенным стабилизатором напряжения. В большинстве случаях, в обычных магазинах электротоваров, услышав вопрос от покупателей: какой инвертор лучше купить, какой надежнее? Продавцы предлагают модель высокой стоимости. Поэтому, чтобы не переплачивать, купить качественное и высоконадежное устройство по оптимально выгодной цене, нужно знать хоть немного информации о бытовых инверторах напряжения для дома и дачного участка.

Принцип работы

Сразу же стоит начать с определения. Инвертор –  устройство, позволяющее преобразовывать постоянный ток в переменный с изменением амплитуды и формированием нужной частоты выходного сигнала. Это генератор переменного напряжения с фиксированной амплитудой и частотой.

На вход инвертора подается постоянное напряжение 12, 24, 120, 220 В от аккумулятора или другого источника. На выходе инвертора получается напряжение переменного тока с заданной амплитудой и частотой. В идеале форма колебаний стремится к синусоидальной, или близкой к синусоиде.

Второй важный момент. Любой источник бесперебойного питания, работающий от аккумуляторов, обязательно включает в себя инвертор. Однако кроме него он включает в себя блок зарядки аккумуляторов и в целом оптимизирован и настроен для использования конкретного типа аккумуляторов.

Готовые решения, инверторы, имеющиеся в продаже, по сути, являются устройствами, преобразующими постоянное напряжение, получаемое извне в переменное и только. Они не могут заряжать аккумулятор или контролировать его емкость. Однако часто инверторы комплектуются дополнительно зарядными устройствами и контроллером управления, становясь фактически ИБП, только с ограниченными возможностями.
