Использование профильной трубы в водопроводах

Особенности и характеристики

Стальные водопроводы имеют следующие характеристики. Некоторые положительные моменты уже частично рассмотрена выше, но не все так безоблачно с данным трубопрокатным сортаментом.

Есть у него и отрицательные характеристики:

  • Коррозийные образования. К сожалению, сталь подвержена такому влиянию. А водопроводная система это чувствует с особой остротой. В ней влага постоянно сочетается с атмосферным кислородом. Такая совокупность для стали просто губительная.
  • Снижение просвета с течением времени. Такая магистраль со временем имеет свойство зарастать. Просвет у нее может катастрофически уменьшиться буквально за пару лет.
  • Трудоемкий монтаж и демонтаж. Говоря о трубопроводе из стали, сразу нужно оговориться, что его собрать труднее, чем затянуть несколько гаек на фитингах металлопластиковой конструкции, или сварить полипропиленовые куски небольшим сварочником. Соединение стального водопровода потребует участия профессионального сварщика.
  • Внушительный вес. Эта характерная особенность стальных водопроводных трубопрокатных материалов в значительной мере усложняет транспортировку и монтаж.

Как установить трубу в канаву своими руками

Для быстрого и качественного выполнения работ по обустройству въезда на участок стоит привлечь опытную бригаду мастеров. Но, если есть уверенность, что справитесь самостоятельно, то подготовьте заранее необходимые инструменты и материалы, а также организуйте своевременную доставку спецтехники.

Необходимые инструменты и материалы

Кроме самой трубы, необходимы следующие материалы:

  • Щебень.
  • Песок.
  • Геотекстиль.
  • Бетон.
  • Арматура и вязальная проволока.
  • Доски для опалубки.
  • Гвозди.
  • Тротуарная плитка или асфальтобетонная смесь.
  • Бордюры.
  • Две декоративные решетки для защиты полости трубы от засоров.
  • Влаголюбивые растения для облагораживания заезда: ирисы, астры, лианы, пионы и др.

Для отрывки траншеи нужен экскаватор с емкостью ковша 0,4–05 м3, для укладки тяжелых труб из металла или железобетона — автокран. Кроме спецтехники, потребуются следующие ручные инструменты и приспособления:

  • Лопаты — штыковая и совковая.
  • Ручная трамбовка.
  • 2 ведра.
  • Емкость для приготовления бетонной смеси.
  • Вибратор для равномерной укладки бетона.
  • Молоток.

Необходимая техника для облагораживания заезда

Облагораживание заезда также не обходится без использования строительной спецтехники: экскаватора и бульдозера. Если в качестве дорожного покрытия выбран асфальтобетон, то для его уплотнения потребуется специальный каток.

Технология укладки

Пошагово технология укладки выглядит следующим образом:

  1. Разметка участка под канаву и корыта насыпи заезда.
  2. Копка траншеи со стенками под уклоном и срезка грунта вокруг нее на глубину 35–40 см.
  3. Нарезка приямков по дну траншеи и на боковых стенках.
  4. Уплотнение земли на дне приямков.
  5. Заполнение нижнего приямка щебнем с послойным уплотнением.
  6. Устройство щебеночной подушки толщиной 15–20 см.
  7. Настилка слоя геотекстиля, чтобы песок не уходил в землю.
  8. Устройство песчаной подушки толщиной 15–20 см по всей ширине канавы.
  9. Монтаж трубы.
  10. Установка опалубки и вязка арматурного каркаса для бетонных оголовков.
  11. Заливка бетона в опалубку с уплотнением вибраторами.
  12. Засыпка канавы слоем песка толщиной 10–15 см.
  13. Заворачивание краев геотекстильного полотна.
  14. Заполнение боковых приямков щебнем.
  15. Обратная засыпка траншеи песком и грунтом с послойным уплотнением.
  16. Устройство песчаной подушки под насыпь вдоль канавы.
  17. Укладка геотекстиля на песчаный слой.
  18. Устройство щебеночного основания под проезжую дорогу.
  19. Устройств дорожного покрытия переезда через канаву.
  20. Установка бордюров.
  21. Демонтаж опалубки с оголовков.
  22. Планировка участка и разбивка клумбы.
  23. Высадка и полив растений.

Стандарты, параметры и сортамент труб

Сортамент профиля

В соответствии с требованиями стандартов, согласно каким производятся стальные квадратные трубы, производитель формирует так званную таблицу сортамента, в которой указываются все необходимые параметры и характеристики изделий. В данной таблице указываются следующие параметры продукции:

  • Масса погонного метра изделия,
  • Толщина стенки изделия,
  • Площадь поперечного сечения изделия,
  • Внешний размер изделия.

Благодаря такой таблице потребитель может оптимально подобрать тип профиля и точно рассчитать массу и размеры будущей конструкции.

ГОСТ в производстве

Согласно утверждённым ГОСТам, квадратные трубы, в зависимости от способа производства, должны соответствовать следующим геометрическим параметрам:

  • При производстве методом холодного деформирования профиль должен иметь наружные размеры в пределе 10−120 мм с толщиной стенки 1−8 мм.
  • С использованием метода горячего производства внешние размеры должны быть в интервале 60−180 мм, а толщина стенки соответственно 4−14 мм.
  • Изготавливать электросварку в производстве профиля можно с размерами 10−100 мм и толщиной сечения 1−5 мм.

В соответствии со стандартом производства, края стенки могут быть как прямыми, так и скруглёнными, но при этом радиус закругления не должен превышать удвоенной толщены стенки изделия.

Трубы малых и средних размеров от 15*15 до 60*60 производят из металла марок 1сп/пс, 2сп/пс и Ст3сп/пс.

При продуцировании квадратного профиля сортамента от 80×80 и до 300×300 руководствуются нормативами ГОСТ 30245–2003 , в котором содержатся стандарты производства прямоугольных профилей замкнутого типа. В соответствии с требованиями этого ГОСТа, подобные изделия изготовляют из стали следующих марок:

  • 09Г2С,
  • Ст3сп/пс,
  • Ст3сп/пс5.

Эта продукция изготовляется исключительно методом горячего проката из низкоуглеродистого или углеродистого металла. Применяются такие трубы для создания строительных конструкций.

В большинстве случаев длина продукта на выходе составляет шесть метров, но по требованию заказчика, и по договорённости с производителем, длину квадратной трубы можно сделать большей или меньшей. Длина при этом не должна превышать 10 метров, что обусловлено определёнными логистическими и производственными трудностями, вызванными изготовлением профиля большей длины.

В случае же с изготовлением профиля повышенного сортамента, то, возможно, из производства с размерами от 10 и до 12 метров.

В зависимости от технических особенностей дальнейшего применения подобной продукции, её производят двумя технологическими способами, которые определяют группу получившихся в результате продукции.

Группы труб бывают следующие:

  • Группа, А — изготавливаются из стали по требованиям ГОСТ 380–2005 (раньше ГОСТ 380–88 ) в соответствии с нормами механических характеристик,
  • Группа В — изготавливаются из стали в соответствии со стандартом ГОСТ 380–2005 или ГОСТ 1050–88 в соответствии с нормами механических и химических характеристик.

Для точно определения области применения подобной продукции, в сопроводительную документацию вносят их параметры по механическим и химическим свойствам.

Стоит также отметить, что в подавляющем большинстве случаев, этот вид продукции не предназначен для транспортировки по ним жидкостей и газов. Это обстоятельство определяет тем фактом, что большинство производителей не проводит их гидравлического тестирования.

Но, справедливости ради, стоит отметить, что всё же на рынке металлопроката встречается квадратный трубный профиль, подвергаемый производителями тестированию на предмет устойчивости к внутреннему давлению, которым поддают круглые водопроводными и газопроводными трубами.

Профильная труба и способы использования

Профиль можно применять в сборке практически любых конструкций, промышленного, коммерческого и бытового назначения. В быту ее часто используют для сборки систем хранения вещей, в качестве аквариумной подставки, для навесов на балконе или веранде. На профиле может удерживаться мебель: стол, барная стойка, телевизионная подставка, поручни для занятий. Профиль часто применяется в коммерческом строительстве, из него собирают лестницы, различные легконесущие конструкции для террас, навесов, подиума и сцены.

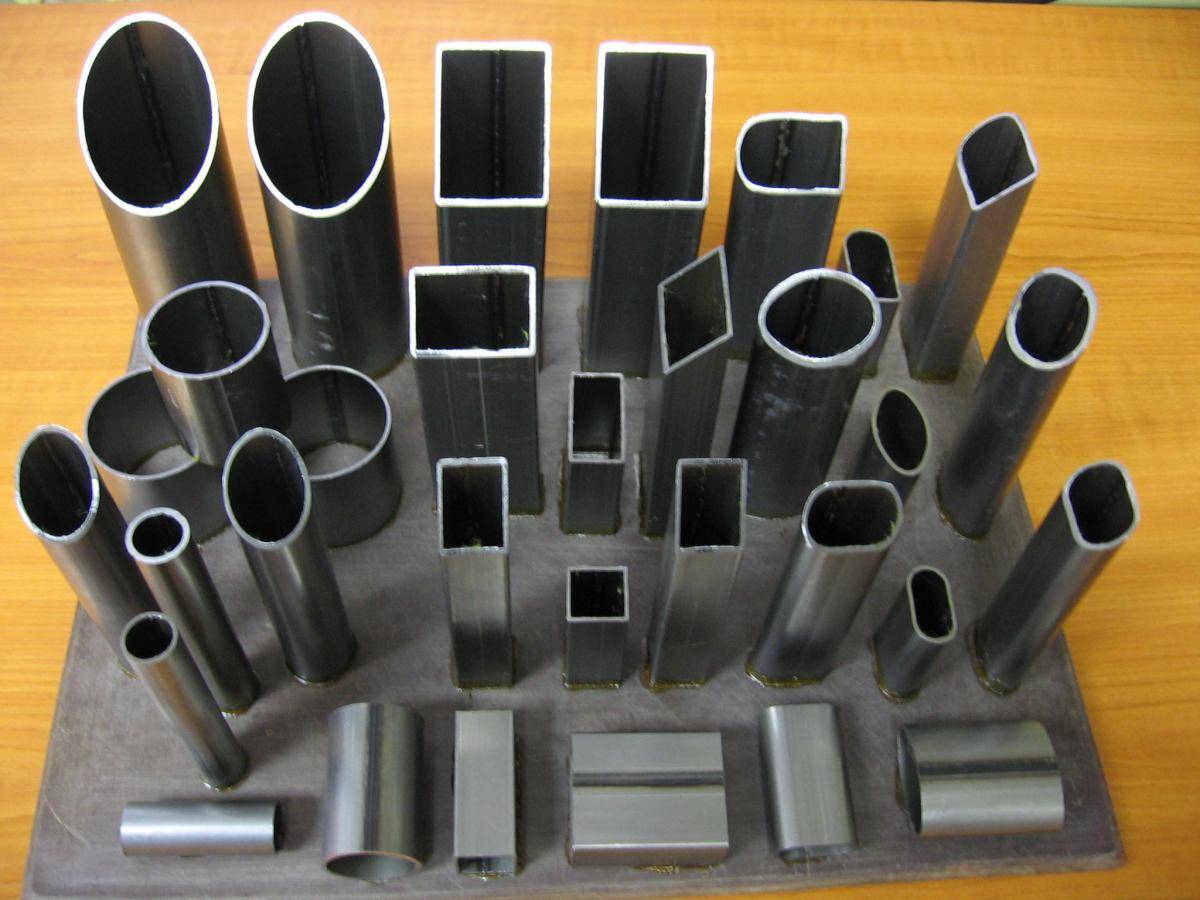

Разновидности профильных труб

Список можно продолжить, профиль подходит для различных решений, поэтому часто привлекает мастеров, использующих его в строительстве и дизайне. Чаще всего из трубы изготавливают опору под барную стойку, держатели для шкафа купе или аквариумную подставку. Наиболее щепетильно нужно отнестись к подставке для аквариума и учесть постоянно оказываемую нагрузку. В зависимости от этого параметра выбирается материал для изготовления.

Подставка под аквариум из проф трубы

Общие положения

Типы оголовки труб.

Водопропускные трубы различаются:

  • по материалу, из которого состоит труба, – металлические, бетонные, полимерные и железобетонны;
  • по формам поперечных сечений – прямоугольные, круглые и овоидальные;
  • по имеющемуся количеству очков в сечениях – одно-, двух- или многоочковые;
  • по работе поперечных сечений – напорные (которые работают на всем протяжении полным сечением), безнапорные (работают на всем протяжении неполным сечением), полунапорные (работают полным сечением у оголовков входа, а на оставшейся длине идет неполное сечение).

Отверстие трубы на автомобильной дороге требуется принимать:

  • 100 см – длина трубы составляет не больше 30 мов;
  • 75 см – длина трубы не больше 15 мов;
  • 50 см – быстротечная труба в пределах съездов.

На внутрихозяйственной дороге возможно строительство трубы с отверстием 50 см и длиной не больше 10 мов. Над звеном либо плитой трубы до низа дороги толщину засыпки принимают не меньше 0,5 ма.

Малый, средний автодорожный мост и водопропускную трубу разрешают располагать на участке дороги, где имеется любой профиль и план, который принят для данных категорий дорог.

Схема устройства водопропускной конструкции прямоугольного сечения

Обычно трубы имеют безнапорный режим, но в отдельных случаях присутствует напорный и полунапорный режим для пропусков расчетных расходов воды.

Запрещается строительство труб, если имеются наледи и ледоходы. На ручьях и реках, которые имеют рыбные нерестилища, устройство труб возможно только с разрешения рыбнадзорной инспекции.

Возвышение бровки грунтовых полотен на подходе к трубе над расчетным уровнем водной основы принимается не меньше 0,5 ма, а для трубы, имеющей напорный либо полунапорный режим, – не меньше 1 ма.

Естественную землю ниже глубины промерзания заменяют смесью из песка и гравия.

Трубы подразделяются на 3 группы по несущим способностям: расчетная высота грунтовой засыпки равна 2 мам, 4 мам., 6 мам.

Допустимо для определенных условий строительство трубопроводов с применением труб с другими расчетными высотами и грунтовыми засыпками.

Марки труб состоят из цифробуквенных групп, которые разделены дефисом. При этом в первой группе содержатся обозначения типов, а во второй – диамы условных проходов в сантимах и полезная длина в децимах, а также номера групп по несущим способностям.

Строительство труб происходит в соответствии с ГОСТ 26633 из тяжелых бетонных смесей, где устанавливается класс прочности на сжатие В 25. Бетонная водонепроницаемость трубы должна иметь соответствие W4.

Типы сечений водопропускных труб.

Трубы ТС, ТБ, ТСП и ТБП поставляются потребителям в комплекте с кольцами уплотнения из резинового материала. Трещины на поверхностях труб недопустимы, исключение составляет усадочная ширина не больше 0,05 мм.

Оголовки трубы с отверстиями 0,5…0,75 м сооружаются из портальных стенок, которые заглублены в землю ниже глубин промерзания на 25 см.

Крылья откосов можно выполнить из монолита марки В15 без арматурной связки и с учетом опалубочного размера сборного железобетонного блока.

Длину труб (Lтр) определяют с помощью формулы:

Lтр=в+2(н-с-d)хм,

где в является шириной полотна земли в мах;

н – это насыпная высота в мах;

с – стеночная толщина в мах;

d – отверстие трубы в мах;

м – коэффициент откосных заложений.

Принципы монтажа по каждому виду

Монтаж стальной трубы

Монтировать трубы разных видов нужно в соответствии с материалом их изготовления. Способы стыкования:

  • Для стали используют только специальные металлические фитинги с резьбой. Уплотнять соединения нужно специальными герметиками. Предварительно на отрезки двух труб под установку гибкого элемента нарезают резьбу. Уже на нее навинчивают соединяющую арматуру.
  • Полипропилен стыкуют при помощи специального сварочного аппарата (паяльника) и ножниц. Если последних в арсенале мастера нет, можно воспользоваться ножовкой. Но тогда перед сваркой концы элементов нужно тщательно зачистить. Сначала с помощью ножниц обрезают нужный отрезок гибкой трубы. На паяльник крепят специальные насадки нужного диаметра и разогревают его. Конец стыкуемой трубы из полипропилена и такой же фитинг на несколько секунд насаживают на паяльник и потом вгоняют один в другой. При остывании полимер формирует надежное соединение.
  • ПВХ. В этом случае мастера используют специальные ножницы, фитинги из поливинилхлорида и клей. Состав последнего слегка растворяет верхний слой полимера, за счет чего происходит герметичное стыкование. Сначала нужно отрезать нужный кусок трубы. Её наружный край и внутренняя часть фитинга обрабатываются наждаком (несильно) и очистителем. Затем на подготовленные элементы кисточкой наносят клей по окружности. Остается вогнать трубу на 2/3 глубины фитинга в него и слегка провернуть по часовой стрелке для лучшего распределения состава. Желательно продержать два элемента в таком положении 1-1,5 минуты для фиксации.
  • Металлопластиковые трубы соединяют с применением обжимных фитингов. Для этого требуется специальный инструмент.

Виды и материалы

Ввиду определенных запасов прочности трубу для стоек забора выбирают из металла. Такие конструкции можно образно поделить на следующие виды:

  • Секционные ограждения – состоят из нескольких секций, изготовленных на заводах. Постройка такой конструкции предполагает подвешивание перегородки к профильной трубе.
  • Сварные заборы. Для их получения сваривают каркас из профиля с креплением декоративных элементов.

При строительстве заборов из труб прибегают также к дополнительным материалам:

  • Профилированный лист. Популярное сочетание, отличается легкостью и быстротой монтажа, т.к. листы идеально соединяются с профильными конструкциями.
  • Дерево. Обычно древесина используется для украшения каркасов.
  • Металлическая сетка. Используется для сооружения несложных и практичных ограждений. Чаще всего, такого рода конструкции сборные, т.к. изготовлены на заводах.
  • Кованые изделия. К ковке довольно часто прибегают для декорирования металлических заборных труб.

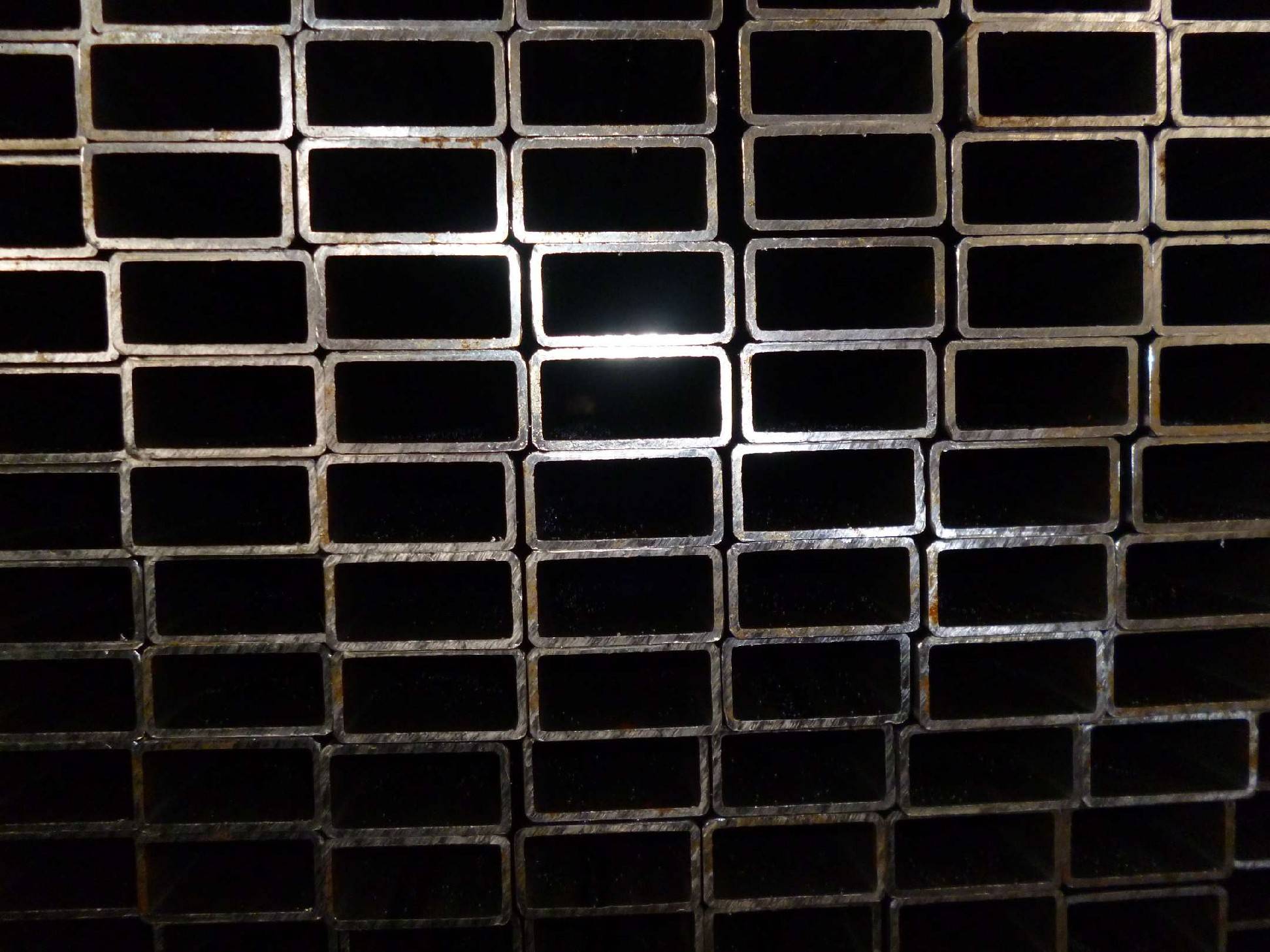

Сортамент профильных труб, методы зготовления,контроль

Сортамент профильных труб зависит от многих факторов. Они определяют все — от метода изготовления до дальнейшего использования:

  • марка стали;
  • толщина стенок;
  • принцип изготовления;
  • дополнительная обработка.

Сортамент регламентируется ГОСТ 8645-68, а маркировка проводится с использованием ГОСТ 30245-2003, который обязывает при маркировке указывать всю информацию о предлагаемом товаре – марку стали, наружные габариты, толщину стенок, документ о допуске в продажу. Например, увидев маркировку 40х40х1 ГОСТ 30245-2003/ Ст4сп ГОСТ 27772-88, мы понимаем: это труба квадратная 40х40, с толщиной стенки 1 мм, изготовлена из стали СТ4Сп. Без подобной маркировки применение профильных труб запрещено.

Прочтите также нашу статью Современные дренажные трубы.

Для изготовления прямоугольных и квадратных труб используют сталь различных марок. Для горячего и холодного прокатного методов берется сталь 08кп, 10пс, 20, 35, 45. Сталь марок Ст4кп, Ст4пc, Ст4cп, Ст2кп, Ст2пc, Ст2cп, 10, 20, 10пc применяют для сварного метода. Иногда используются и другие материалы, например, очень востребована труба алюминиевая квадратная, так как имеет прекрасные антикоррозийные характеристики и, что особенно ценно, малый вес. Поэтому их охотно используют в декоративных целях или при установке наружной рекламы.

Профильные изделия производят тремя методами – холодного, горячего проката и сварным способом. При этом начальные этапы прокатного метода почти идентичны. Разница только в способе преобразования литой трубы круглого сечения в квадратное, то есть в применении нагрева стальной болванки. Болванку в дальнейшем просто протягивают на вальцах. Но технология проката довольно сложная и дорогостоящая, поэтому сварная продукция распространена гораздо шире. Кроме того, методом проката можно производить только толстостенные профильные трубы, с толщиной стенки до 70 мм. При этом толстостенные изделия обладают одним преимуществом – они более устойчивы к внутреннему давлению. Но это «полезно» только при прокладке водопроводов, где тяжелые толстостенные трубы квадратного и прямоугольного сечения применять нерационально. Зато для возведения каркасов важнее устойчивость к внешним нагрузкам: изгибам, ударам, поворотам, изломам. На это способны изделия с менее толстыми стенами и «усиленными» углами.

Тонкостенные выпускаются только сварным методом. Его отличие в том, что в вальцы отправляют на формовку прямошовную круглую заготовку, создаваемую методом электросварки из заготовки (штрипса). После формования готовую продукцию подвергают термообработке, что снимает внутреннее напряжение. Контроль состояния сварного шва происходит на всем этапе формирования профиля. При этом запас прочности тонкостенных сварных труб составляет 90% от показателя бесшовных. К тонкостенным предъявляют и чисто эстетические требования, ведь они чаще используются для декора различных помещений и изготовления мебели. В каркасах тонкостенные трубы в качестве опорных несущих частей не применяются.

Особым спросом пользуется труба квадратная нержавеющая. Благодаря устойчивости к коррозии ее широко используют для прокладки каналов коммуникаций в сырых и подземных помещениях, а также для возведения конструкций различного назначения.

Как выбрать

Как уже говорилось ранее, забор – это неотъемлемая часть к большинству построек, например, для дачи. Применение металлических труб для забора – идеальное решение: они сочетают в себе легкость и простоту установки, имеют довольно небольшую массу и жесткую стойкость к погодным условиям.

Обустраивая ограждения, нужно ответственно и добросовестно отнестись к подбору труб. Благодаря этому экономится и время, и средства, и избегается нужда в частых ремонтах забора.

Для ориентировки при выборе очень важным параметром является размер профильных труб. Помимо того, есть и прочие не менее важные свойства:

  • Площадь сечения. При увеличении площади стойкость трубы в фундаменте усиливается. И наоборот, при недостатке в значении этого показателя есть большая вероятность, что ограждение упадет целиком или частично.
  • Марка стали. Выбор стали зависит от желаний и финансовых возможностей покупателя. Можно сделать выбор в пользу оцинкованных труб, устойчивых к коррозии и отличающихся долгой службой, а можно ограничить его изделиями из чёрной стали, за которыми потребуется более тщательный уход.
  • Длина трубы. На этапе расчётов, помимо наружной высоты, нужно учесть и глубину закапывания в грунт, а заводят их достаточно глубоко, на 0,5-1,5 м. Очень важным моментом здесь является парусность, стойкость опор с облицовкой должна выносить ветряные порывы.

Выбор сечения

Круглое сечение трубы для забора прочнее прямоугольного

Самое выгодное сечение, с научной точки зрения, круглое. Гарантирует максимальную прочность при минимальном использовании материала, иными словами, это экономия финансов. Помимо этого, трубу с круглым сечением удобнее устанавливать в мягкий грунт.

Профильное сечение трубы для забора технологичнее круглого

В удобстве сборки круглые трубы проигрывают профильным, т.к. прямоугольные удобнее режутся и стыкуются сваркой. Благодаря плоской поверхности контакта составляющие забора фиксируются жестче и плотнее, чем у круглой.

Прочность материала опорных столбов обуславливается нагрузками, которые на них оказываются: чем больше нагрузка, тем более увеличивается сечение столба. От этого и зависит предпочтение в толщине изделий.

Ориентировочные цены на трубы разных размеров

Ассортимент труб довольно велик, и перед постройкой ограждения желательно изучить рыночные цены. Благодаря этому можно заранее рассчитать стоимость и заблаговременно спланировать свой бюджет. В первую очередь, нужно определиться, какие трубы будут использованы и какое количество понадобится. Расчет цены удобнее производить за один погонный метр изделия. Легко подсчитать стоимость профтруб, определив их общий метраж.

Прямоугольные трубы сечением 40х60 мм с толщиной в 2 мм продают по 110-120 руб/пм. Для более стойких ограждений пригодятся столбы сечением 80х80 миллиметров, где стенки 3 мм. Их цена колеблется в диапазоне от 260 до 290 рублей за погонный метр.

Цена квадратной профильной трубы со сторонами 100х100 мм и стенками в 3 мм рассчитывается от 360 руб/пм.

Трубы небольшого сечения, размерами 40х40х2 мм, стоят ориентировочно 66-74руб, а столбы с профилем 60х30х2,5 мм – примерно 95рублей.

Рекомендации по выбору профильной трубы

Разновидностей профильных труб настолько много, что выбор подходящей модификации становится для рядового обывателя непосильной задачей. На самом деле все не так уж сложно, просто следует отталкиваться от возложенных на профиль функций.

Критерии выбора

Определяющие факторы при выборе подходящего профиля: форма и размер сечения, толщина стенки и материал, из которого он изготовлен.

Для строительства несущих конструкций предпочтение нужно отдавать бесшовным квадратным или прямоугольным профильным трубам из нержавеющей легированной стали. Чем толще стенка и больше размер, тем выше прочностные показатели профиля.

Пластиковые профтрубы недостаточно прочны, чтобы возлагать на них задачи несущих элементов конструкций, но они прекрасно выполняют функцию кабельных каналов. Также с их помощью организовывают системы полива в тепличных комплексах.

Для декоративных целей и производства мебели вполне подойдут хромированные профтрубы нестандартного, в том числе овального, сечения.

Тонкостенные профили вполне подойдут для оград, балконных и лестничных перил. Для экономии и облегчения постройки можно использовать два вида профилей:

  • С большим сечением – для несущей части.
  • С меньшим – для ненесущих поперечин и перекладин.

Нелишним будет сразу просчитать, сколько метров трубы потребуется. Заранее выяснив общую длину и величину каждого отдельного элемента, можно немало сэкономить и минимизировать число отходов, купив профильные трубы нужного метража.

Примерная цена на профтрубы и лучшие производители

Профильные трубы широко представлены на рынке строительных материалов, в том числе отечественными производителями трубопроводов, среди которых крупнейшими признаются:

  • «Трубная металлургическая компания» ( (ОМК).
  • «СЕВЕРСТАЛЬ».
  • Челябинский трубопрокатный завод (ЧТПЗ).
  • Уральский трубный завод (Уралтрубпром).

В таблице представлена ориентировочная цена на металлопрофиль из низколегированной стали:

Форма сеченияРазмерТолщина стенкиСтоимость 1 п/м
Квадрат15×15 мм1,2 мм30 руб.
25×25 мм2 мм67 руб.
80×80 мм4 мм415 руб.
140×140 мм5 мм950 руб.
Прямоугольник30×20 мм1,5 мм62 руб.
40×20 мм2 мм88 руб.
50×30 мм2 мм105 руб.
80×60 мм3 мм267 руб.
200×100 мм5 мм1024 руб.

Каким должен быть оптимальный радиус гиба трубы и как его получить

При монтаже трубопроводов из различного вида материалов его изгиб позволяет уменьшить количество разборных или сварных соединений, понижающих надежность магистрали. При проведении трубогибочных работ полезно знать допустимый радиус гиба трубы, обеспечивающий безопасность и надежную эксплуатацию трубопроводной системы в соответствии с технической документацией.

Чаще всего изгибаемые трубы выполнены из стали и коррозионно-стойких металлов: нержавейки, меди, алюминия, латуни, при устройстве бытовых систем отопления и водопроводов изгибают изделия из пластика и металлопластика. Методы сгибания труб по радиусу различны в зависимости от материала их изготовления и могут быть выполнены ручным или электромеханическим способом на специальных станках.

Рис. 1 Углы гиба медных труб и изделий из латуни

Требования стандартов к радиусу изгиба

При сгибе трубных элементов их стенки не должны изменять свой профиль, сечение и пропускную способность (изменение внутреннего диаметра) – это достигается за счет определенного радиуса разворота, который установлен стандартами.

При определении минимальных пределов закругления учитывают способы его получения – наилучшие показатели в сторону уменьшения обеспечивают дорновые трубогибы с технологией наматывания и температурная обработка, позволяющая уменьшить размеры окружности.

Показатель также зависит от материала изготовления и размеров изделия: наружного диаметра (Dn) и толщины стенок (S), в таблицах также приводится длина прямого участка, которая необходима для получения указанных значений.

При работах важно знать размеры ырагмента, на котором получены данные значения радиуса – они исчисляются суммированием длин двух прямых участков и дуги, рассчитываемой по специальной формуле. Рис. 2 Минимальный радиус гиба трубы стальных трубопроводов и расчет длины дуги

2 Минимальный радиус гиба трубы стальных трубопроводов и расчет длины дуги

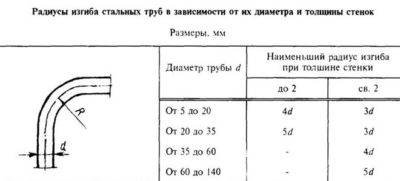

Рис. 2 Минимальный радиус гиба трубы стальных трубопроводов и расчет длины дуги

Согласно ГОСТ 17365-71В на трубопроводы для агрессивных сред, указан следующий минимальный радиус гиба труб:

  • для элементов с наружным диаметром D до 20 мм. – не менее 2,5 D;
  • при D, больше 20 мм. радиус не должен быть меньше 3,5 D.

При этом утоньшение стенок в зоне гиба не должно превышать 20% для стали и 25% для алюминия.

Методы сгибания труб и их преимущества

Сгибание труб является технологией, где нужный поворот в направлении трубопроводной линии создается путем физического воздействия на заготовку, метод имеет следующие преимущества:

  • Уменьшенная металлоемкость, в магистрали отсутствуют переходные фланцы, муфты и патрубки.
  • Пониженные трудозатраты при монтаже трубопроводов по сравнению со сварными соединениями.
  • Низкие гидравлические потери из-за неизменного профильного сечения.

Рис. 3 Дорны для трубогибов

  • Неизменная структура металла, его физические и химические параметры по сравнению со сваркой.
  • Высокое качество герметизации, линия имеет однородную структуру без разрывов и стыков.
  • Эстетичный внешний вид магистрали

Существуют две основных технологии гибки – горячая и холодная, приспособления и методы можно разбить на следующие категории:

  1. По типу физического воздействия трубогибный агрегат может быть ручной и электрический с механическим или гидравлическим приводом.
  2. По технологии сгибания – дорновые (гиб при помощи специальных внутренних протекторов), бездорновые, и вальцовочные установки с роликами.
  3. По профилю – установки для металлопропрофильных прямоугольных или круглых изделий.

Рис. 4 Горячие способы гибки труб

Горячая гибка

Популярная в быту технология применяется в случаях, когда отсутствует трубогибный аппарат или нет возможности произвести работы холодным способом, процесс состоит из нескольких операций:

  1. Заготовка заполняется речным мелкозернистым сеяным песком без посторонних вкраплений в сухом виде. Для этого с одного конца вставляют заглушку, засыпают песок и закрывают отверстие с другой стороны.
  2. Место изгибания нагревается до температуры не более 900 градусов во избежание пережога и производится постепенное плавное механическое наматывание детали вокруг округлого шаблона.
  3. По окончании процесса заглушки извлекаются и из заготовки высыпается песок.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
