Как можно заменить картридж в смесителе в ванной

Обычные неприятности

Конструкция однорычажного смесителя имеет всего три обычных неприятности.

Неисправность	Обстоятельство
Заедание рукоятки, громадное упрочнение при регулировке	Вымывание смазки (в большинстве случаев происходит через 5-8 лет эксплуатации)
Поломка штока (рукоятка всецело отделена от корпуса)	Избыточное упрочнение, приложенное к рукоятке
Невозможность перекрыть воду, течь при нижнем положении рукоятки	Сколы пластин при попадании мусора, поломка пластиковых фиксаторов при избыточном упрочнении на рычаге

Выделим: однорычажный смеситель закрывается, раскрывается и регулируется плавным перемещением, без лишних упрочнений. Обстоятельство большей части неисправностей — привычка закрывать воду резким ударом по рычагу.

Заедание рукоятки возможно устранено повторной смазкой трущихся пластин. Особая смазка для картриджа смесителя и керамических букс продается в фирменных магазинах сантехники, цена маленького тюбика образовывает 400 — 600 рублей. Более доступный вариант — силиконовые смазки, употребляющиеся в бытовых целях: 30-граммовый тюбик обойдется всего в 120 — 140 рублей.

Во всех других случаях инструкция по ремонту сводится к замене картриджа полностью.

Устройство картриджа и принцип работы

Картридж для душевой кабины – это съемная часть смесителя, которая регулирует режимы подачи воды. Модуль состоит из прижимных, крутящихся и трущихся элементов. Барабан картриджа находится внутри смесителя, снаружи остается только шток. Барабан имеет круглую форму и изготавливается из пластика. В нижней его части находятся отверстия, в которых располагаются уплотнительные кольца. Этими кольцами барабан плотно прижимается к внутренней части смесителя.

Внутри барабана располагаются керамические диски, плотно закрепленные между собой. Особая технология изготовления дисков позволяет им плотно прижиматься друг к другу и избегать попадания жидкости внутрь. При помощи уплотнительных колец из резины нижний диск прижимается к нижней крышке корпуса, а верхняя служит креплением для штока – пластиковой каретки.

Шток предназначен для вращения переключателя режимов и направления жидкости в нужном направлении. В одном положении картридж фиксируется с помощью специальной пружины и шарика. Чтобы жидкость не вытекала наружу в месте соединения каретки и корпуса надеты два уплотнительных кольца.

Устройство

В зависимости от опционального устройства различают:

• разборные модели. В разборных моделях картридж частично можно отремонтировать. Доступны такие действия, как смазка и прочистка отдельных частей. Этот тип переключателя наиболее практичен, так как можно вскрыть и определить причину поломки, например, попадание инородных частиц внутрь конструкции;
• неразборные модели. Они потому так и называются, что разобрать и починить, даже частично, их невозможно. В случае поломки такие устройства подлежат полной замене. Следует отметить, что ломаются неразборные модели гораздо реже, благодаря своим конструктивным особенностям, но относятся к более высокой ценовой категории.

Принцип работы

В зависимости от принципа работы картриджи классифицируют на:

1. Шаровые, представляющие из себя круглую головку, изготовленную из нержавейки. Картридж представляет собой цельный шарообразный элемент с тремя отверстиями – в два нижних поступает водопроводная вода из двух труб (горячей и холодной), а в центральное или верхнее в зависимости от конструкции, проходит уже смешанный поток жидкости.

На шток устанавливается рукоятка смесителя. При вращении рукоятки нижние отверстия смещаются, открывая больший или меньший доступ потокам воды. Внутри шара происходит смешивание двух потоков, которые выходят через третий.

Герметичность обеспечивается, благодаря надетым на пазы резиновым уплотнителям. Протекший кран – с наибольшей вероятностью следствие разгерметизации.

1. Керамические картриджи представляют собой это цилиндрическое сборное устройство, работа которого основана на двух рабочих дисках. Металлокерамические пластинки плотно прилегают друг к другу. Нижняя остается неподвижной, а верхняя вращается, управляемая штоком. Существуют образцы с тремя дисками, но в этом случае третья используется в качестве вспомогательной.

Повороты рукоятки приводят в движение шток и диски. Они смещаются относительно друг друга, открывая доступ холодному и горячему потокам воды. Рукоятку можно наклонять, увеличивая или уменьшая напор жидкости.

Производят керамические картриджи методом ультразвукового шлифования, чтобы детали идеально подходили друг к другу. В керамических переключателях отсутствует резиновый уплотнитель, подвергающийся постоянному трению, а потому срок службы устройства значительно увеличен.

1. Термостатические картриджи предназначены для поддержания воды заданной температуры. Вода не может превысить температуру 38 градусов, что предотвращает ожоги.

Основной деталью такого картриджа является термостат, которые преобразует тепловые потоки в механические движения. Кроме этого переключатель состоит из корпуса, штока с пружинным механизмом и втулкой, содержащей круглые отверстия.

Расширяющийся материал разнится по составу и подбирается для каждого устройства индивидуально. При нагревании этот материал расширяется и давит на диафрагму. Через заглушку передается движение в продольном корпусе на подвижную часть капсулы.

При включении горячей воды движение доходит до заслонки и приводит ее в действие. Она регулирует температуру воды. Как только температуры смешанного потока превысит заданную, фиксирующая пружина возвращает шток на место.

Замена кран-буксы

Для работы понадобится немного инструмента, в большинстве случаев достаточно обычного разводного ключа и тонкой плоской отвертки. До начала работы необходимо закрыть вентили на стояках как горячего, так и холодного водоснабжения. Если же в квартире кранов нет, что характерно для старых домов, придется перекрывать вентиль в подъезде, конечно, в данном случае стоит предупредить соседей, чтобы они случайно не организовали потоп в квартире.

Работу по замене кран-буксы в смесителе можно разделить на два этапа – снятие старой и установка новой.

Первым делом с помощью плоской отвертки или обычного кухонного ножа надо поддеть пластиковую заглушку маховика. С помощью отвертки выкрутить фиксирующий болт. Надо быть готовым к тому, что с первой попытки откручиваться он не захочет. Не нужно усердствовать, справиться с ржавчиной и окислом несложно – достаточно воспользоваться средством WD-40 или его аналогом.

В случае импортной кран-буксы под заглушкой может находиться пластиковый фиксатор, его также надо удалить. Далее маховик снимается со шлицов, открывается доступ непосредственно к заменяемой детали.

Прежде чем вкручивать замену, стоит внимательно осмотреть посадочное место. При необходимости его почистить, удалить соли и скопившийся мусор. Сборку выполняют в обратной последовательности. Закручивают кран-буксу, зажимают ее. Зажимать надо сильно, но аккуратно, особенно это относится к моделям с керамикой, вкладыши легко ломаются.

Последним устанавливают маховик (барашек). Фиксируют его с помощью болта или пластиковой защелки. Открывают воду, проверяют герметичность соединения. Если вода не сочится вдоль штока и не капает из крана, значит, замена прошла удачно.

Керамическая кран-букса для водопроводного смесителя состоит из следующих компонентов:

1. Шток кран-буксы с пластиковой прижимной шайбой и герметизирующими кольцами.
2. Корпус керамической кран-буксы.
3. Герметизирующая прокладка (прижимается к седлу крана).
4. Неподвижная керамическая пластина.
5. Подвижная керамическая пластина.
6. Фиксатор штока.

Как видно на изображении, в керамической кран-буксе только перекрывающие и открывающие воду пластины фактически являются керамическими.

Если какие-то компоненты керамической кран-буксы покрылись налетом солей от жесткой водопроводной воды, в том числе и герметизирующая прокладка (номер 3 на фото), поместите их на некоторое время в раствор лимонной кислоты для удаления налета.

Как вытащить картридж из смесителя, ведь конструкция крана кажется цельной? Все очень просто, если знать устройство однорычажного смесителя и вооружиться подходящими инструментами. Чтобы заменить картридж в смесителе на кухне или в ванной, нам понадобятся следующие инструменты:

• Шлицевая отвертка с маленьким жалом.
• Сантехнический разводной ключ диаметром до 40 мм.
• Набор маленьких шестигранных ключей.

Смена картриджа в смесителе занимает примерно 10 минут, если под рукой есть все, что нужно, включая новый расходник. Сам процесс происходит в таком порядке:

1. Необходимо перекрыть подачу воды (горячей и холодной).
2. Отверткой с тонким жалом аккуратно поддеваем пластиковую декоративную заглушку на передней стороне рычага (она сине-красного цвета).
3. После удаления заглушки при помощи шестигранного маленького ключа необходимо ослабить винт, который держит рычаг смесителя.
4. Рычаг снимается, и мы получаем доступ к картриджу, который зажат гайкой.
5. Разводным ключом откручиваем гайку и достаем картридж.
6. Ставим новый картридж и собираем смеситель в обратном порядке.

Достаточно часто в дешевых моделях китайских смесителей гайка изготавливается не из стали, а из силумина и покрывается хромом. Эта деталь недолговечная и при откручивании с усилием часто ломается. Купить новую гайку не проблема – она продается практически в любом магазине сантехники.

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Технические характеристики (диаметры) разных картриджей смесителя

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

• Диаметр – 45 мм;
• Высота с ножкой – от 60 мм до 65 мм;
• Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Особенности замены картриджа в смесителе своими руками

Если возникает неисправность с краном стоит сначала позаботиться о нужных инструментах под рукой. Для замены картриджа в смесителе для ванной или кухни понадобится:

• стандартный набор отвёрток;
• газовый ключ (разводной);
• чистая тканевая салфетка;
• плоскогубцы;
• вещества для удаления накипи (уксус).

Многих замена картриджа в кране как вид ремонта пугает. Но на самом деле это сделать довольно просто если знать как извлечь картридж из смесителя. Пошаговая инструкция о том, как поменять картридж для смесителя выглядит следующим образом:

Самым сложным действием является откручивание гайки картриджа смесителя

1. Отвёрткой снять декоративную заглушку. Если она очень туго прикреплена (прикипела) можно воспользоваться раствором уксуса. Стоит нанести его на соединение и вновь повторить попытку.
2. После снятия заглушки необходимо открутить закрепляющий винт с помощью подходящей отвёртки. Когда винт извлечён, нужно руками снять рычаг.
3. Далее, нужно открутить гайку картриджа смесителя. Нередко из-за накипи она тяжело поддаётся. Как открутить гайку картриджа смесителя в таком случае? Придётся снова воспользоваться средством от никапи. Ещё можно попробовать приложить больше усилий на ключ, но стоит быть крайне аккуратными, потому как вынуть картридж из смесителя нужно не повредив гайку, найти новую в продаже вряд ли удастся.
4. Следующим шагом является очистка местонахождения элемента.
5. Новый картридж стоит ставить так, чтобы выступы совпали с сёдлами устройства.
6. Далее, всё вновь собирается в обратном порядке. Таким же способом выполняется замена картриджа для одноручного смесителя.

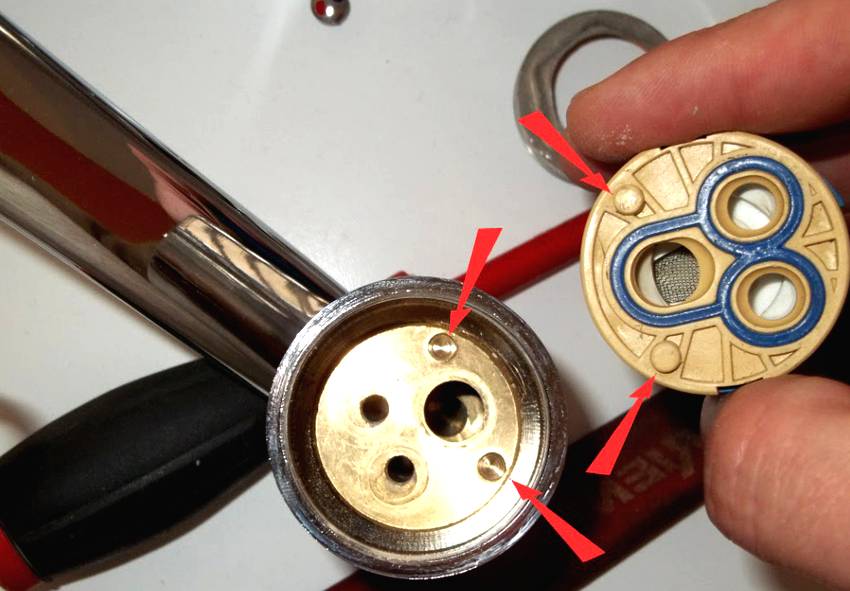

Новый картридж необходимо устанавливать так, чтобы выступы на нём совпадали с углублениями в смесителе

Тонкости ремонта картриджа смесителя и переключателя в ванной

При ремонте переключателя смесителя для ванны стоит понимать, с каким видом устройства нужно работать. Ремонт этих изделий может несколько отличаться.

В советские времена был крайне распространён золотниковый вид смесителя, который сегодня встречается крайне редко. В большинстве случаев современные смесители оснащены картриджами. Замена картриджа в смесителе для душа стандартная. Иногда проблема возникает не только с тем как вытащить картридж из смесителя в ванной, но и с тем как его отремонтировать. Очень часто картридж ремонту не подлежит, приходится покупать новый.

Неисправностью сантехнического устройства в ванной может служить не только картридж, но и проблемы с уплотнительными кольцами или износом пружины. При износе уплотнительных колец часто можно наблюдать протекание воды. С появлением такой неисправности стоит заменить кольца на новые или попробовать размягчить имеющиеся.

Замена происходит следующим образом:

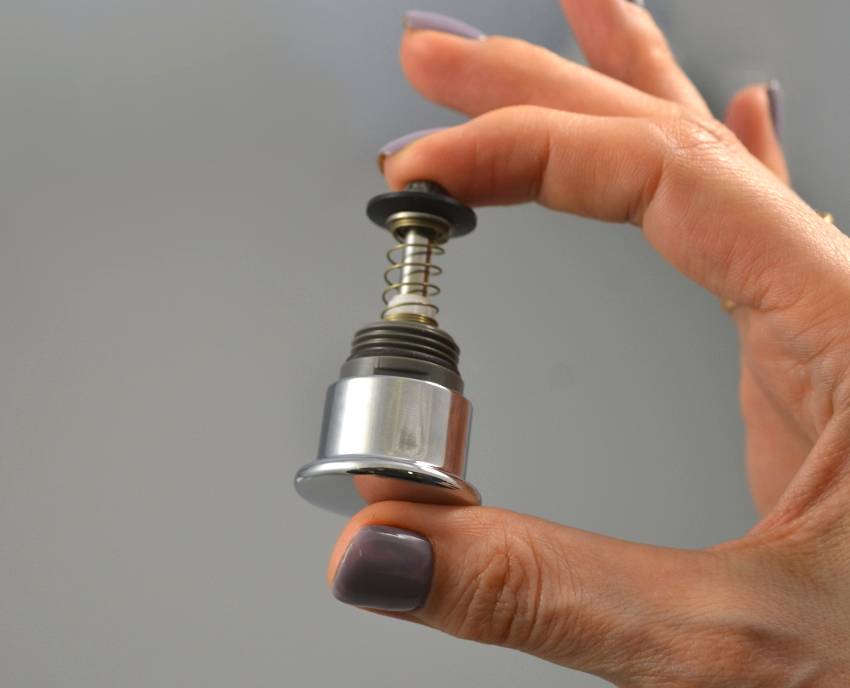

Износ уплотнительных колец и пружины переключателя также могу привести к выходу из строя смесителя

• крайне аккуратно снимается кнопка переключателя. Для этого лучше использовать разводной ключ;
• также ключом раскручивается всё устройство смесителя;
• вынимается шток;
• извлекаются вышедшие из строя уплотнители, которые впоследствии меняются на новые;
• вся конструкция собирается обратно.

Пружину же отремонтировать нельзя, придётся приобретать новую. Способ замены пружины выглядит следующим образом:

• разводным ключом снимается излив, душевой шланг;
• вытаскивается переходник;
• вынимается шток со старой пружиной;
• старый элемент меняется на новый;
• происходит обратная сборка.

Если кнопка переключателя ремонту не подлежит, можно произвести ее замену

Необходимый инструмент и расходные материалы

Чтобы монтаж не усложнился, рекомендуется приобретать смеситель, размеры и тип подключения которого соответствуют вышедшему из строя прибору.

При замене оборудования не потребуется выполнения дополнительных работ. Кроме самого смесителя, нужно купить следующие расходные материалы:

• пакля или фум-лента;
• силиконовые или резиновые прокладки;
• переходники;
• герметик;
• изоляционная лента.

Нередко приходится приобретать дополнительные водопроводные шланги, т.к. прилагающиеся в комплекте к крану не всегда подходят по длине. К инструментам, которые потребуются в процессе удаления старого прибора и установки рабочего, относятся:

• рожковые ключи;
• разводной ключ;
• плоскогубцы;
• крестовидная отвертка;
• нож;
• плоская тонкая отвертка;
• торцевой трубчатый ключ;
• ведро или таз.

Кроме того, в процессе выполнения работ может потребоваться перфоратор и болгарка. Заранее также следует запастись ветошью.

Видео

Подробнее процесс замены картриджа представлен в следующей ниже видео-инструкции:

Однорычажные смесители удобны и поэтому популярны. Особенно на кухне во время готовки

Популярность однорычажных смесителей набирает обороты благодаря их современному стилю и удобству в использовании. Эти краны легко идентифицируются одним рычагом на широком цилиндрическом корпусе, и могут управляться с помощью всего одной четвертой поворота рычага!

Ручки этих кранов не заклиниваются и не должны закрываться плотно, чтобы предотвратить утечку. Просто, поворачивая ручку запястьем, пальцем или задней стороной руки, достаточно, чтобы полностью запустить кран. Особенно это удобно во время готовки, когда руки испачканы продуктами.

Помимо внешнего вида и удобства есть и более важные достоинства

• отсутствие истираемых прокладок;
• превосходная надежность;
• максимальная защита от протечек;
• большой срок службы.

А к недостаткам относится пожалуй только более высокая цена.

Но все таки и у них есть свой срок службы. А поскольку в первую очередь выходят из строя картриджи, которые можно заменить и продлить жизнь смесителя, об этом и пойдет речь в этой статье.

Принцип работы однорычажного смесителя

Как ясно из названия, функции обеих головок, которые характерны для двухвентильного устройства, выполняет один рычаг. Когда его поворачивают из стороны в сторону, поднимают вверх или вниз – регулируется температура и напор воды из крана. Он состоит из следующих элементов:

• ручка-рычаг,
• корпус,
• шток с гайкой и шайбой, чтобы деталь плотное прилегала,
• шаровой картридж. Он удерживается в корпусе при помощи резиновых седел, у него три отверстия вывода: на горячую, на холодную воду и для подачи смешанной жидкости. Керамический картридж для смесителя иногда называют дисковым, он встречается гораздо чаще шарового.

Нельзя сказать, что какой-то из них предпочтительней другого. Все виды картриджей для смесителей имеют одно слабое место: они легко приходят в негодность, если вода не проходит фильтрацию, прежде чем попасть в кран.

Что должно натолкнуть на мысль о необходимом ремонте?

1. Нарушен принцип регулировки температуры воды. То есть, однорычажный смеситель действует произвольно, вне зависимости от движения ручки.
2. При блокировке подачи воды, она продолжает подтекать.
3. Пропал привычный напор, но в работе системы водоснабжения сбоев не было.

Прежде чем отправиться в магазин, чтобы приобрести новый картридж для смесителя, следует извлечь старый и взять его с собой. Дело в том, что эта деталь может отличаться у различных производителей:

• по длине штока,
• посадочной частью,
• диаметром.

Картриджи для однорычажных смесителей

Если вы решили купить картридж для однорычажного смесителя, следует знать, что они выпускаются двух видов:

• шаровые;
• керамические.

Картридж для шарового смесителя имеет регулировку поступления горячей воды, поэтому можно быстро и легко настроить комфортную температуру.

Видео:

Шаровой, благодаря своей форме, имеет меньшую чувствительность к жесткой и загрязненной воде.

Его принцип работы прост, в шар вода поступает через подпружиненные тефлоновые седла и два подводящих канала.

Потоки холодной и горячей воды смешиваются внутри шара, после чего вода выходит наружу.
К главным недостаткам шарового механизма относится чувствительность шара к коррозии.

Также у него могут износиться тефлоновые уплотнения и соединительные прокладки из-за сильно хлорированной воды.

Можно купить керамический картридж для смесителя, который состоит из шайб (двух пластин), выполненных из оксида алюминия.

Между этими пластинами не должна просочиться ни одна капля воды. Керамические детали могут безупречно работать в течение десяти лет.

Керамические картриджи для смесителей душевых кабин распределяют воду на ручную лейку душа. Они находятся в диверторе.

При неисправности такого смесителя придется покупать дивертор.

Видео:

https://youtube.com/watch?v=QcNlmUJAj3A

Если кран потек в ванной комнате, то картридж для смесителя для ванны меняется аналогично кухонному.

Ремонт шарового смесителя на кухне своими руками

Следует понимать, что ремонт шаровых смесителей для ванн, равно как и для кухонь, практически ничем не будет отличаться, так как предполагается одно и то же устройство. Главное, правильно приобретать расходники и комплектующие, иначе немудрено попасть впросак. Так, собираясь починить смеситель, сперва разберите его, достаньте сломанную или поврежденную деталь и обязательно возьмите ее с собой в магазин. Там вы сможете предъявить ее продавцу, который тогда сразу же разберется, что именно вам нужно и бегать десять раз туда и обратно не придется.

Запомните

Перед тем, как разобрать шаровый смеситель на кухне или в ванной комнате, нужно сперва полностью перекрыть подачу воды в квартире или в доме. Для этого достаточно будет закрутить общие краны, а потом выпустить остатки из системы. Если же внутри квартиры таковых нет, тогда придется подключать ЖЭК, чтобы отключили весь стояк, а то неровен час, можно затопить соседей, что чревато серьезными последствиями.

Инструменты и оборудование

• Отвертка плоская, а также фигурная. Такое добро есть в хозяйстве любого домашнего умельца. Выбирать стоит мощные отвертки с крепкой ручкой, так как винты, шайбы и гайки могут “прикипать” от горячей воды.
• Гаечные и разводные ключи, подходящие по размеру и форме.
• Съемник-вилка сантехническая, если имеется в наличии. Можно обойтись пробойником и молотком.
• Шестигранники, а также иные головки-насадки, если они требуются.
• Нож с острым кончиком.
• Плоскогубцы или пассатижи.

Последовательность действий

Собрав все необходимое, а главное, приобретя нужные запасные части и комплектующие, можно приступать к ремонту шарового смесителя, вне зависимости, на кухне он у вас установлен или в ванной. Справиться будет несложно, главное быть внимательными, четко следить за своими действиями и не прилагать больше усилия, чем нужно. Профессионалы рекомендуют снимать каждый шаг вашего ремонта на камеру, чтобы потом легко восстановить последовательность событий и собрать кран без проблем.

• Подковырните заглушку, на которой нарисована синяя и красная точка, при помощи ножа или плоской отвертки и отложите ее в сторонку, чтобы не потерять.
• Открутите винтик под заглушкой фигурной или плоской отверткой, в зависимости от конструкции.
• Приподнимая отверткой, снимите ручку-рычаг с положенного ему места.
• Под ручкой сразу станет виден купол крана, по которому удобно скользит рычаг переключения напора и температуры. Снимите купол, легко поддев его отверткой или ножиком.
• Открутите стопорную гайку, которая удерживает шарик с закрепленным на нем штоком, разводным или газовым ключом.
• Достаньте шарик из корпуса крана и хорошенько его осмотрите. Если он нигде не поврежден, не истерт и не лопнул, тогда его можно промыть, прочистить, вытереть и снова установить на место. Но если на шаре имеются видимые повреждения, то его нужно обязательно сменить.
• Достаньте из корпуса смесителя резиновые седла-прокладки, на которых покоился шаровый механизм с пазами и прорезями. Если они имеют первоначальный вид, не деформированы и не повреждены, то их можно не менять, но в иных случаях замена не помешает.
• Открутите трубку излива, где могут возникать протечки. Там имеется два уплотнительных кольца, которые придется поменять на новые, благо дело, сегодня приобрести такие прокладки можно как поштучно, так и полным комплектом.
• Открутите сеточку-аэратор, закрепленную на конце излива, и прочистите ее жесткой щеткой, промыв сильным потоком воды.
• Тщательно промойте все внутренние полости корпуса от известки, песка и иных наслоений, после чего соберите смеситель с новыми частями в обратном порядке. После такого ремонта механизм должен работать, как часики.

Обратите внимание, что отремонтировать шаровый смеситель на кухне или в ванной не так и сложно, но следует четко следить за тем, чтобы скручен он был не чрезмерно жестко, но и не был расхлябан. Тот и иной вариант приведет к быстрому выходу крана из строя, потому следует постоянно держать это в голове

Если же заводской брак, дефекты, трещины и сколы имеются на его корпусе, откуда протекает вода, тогда не останется ничего другого, как купить новое оборудование.
