Основные разновидности мембран для гидроаккумулятора
Классификаций несколько, рассмотрим вкратце каждую из них. Так, по своему предназначению мембрана для гидроаккумулятора может быть:
- для водопроводных систем;
- для отопительных систем.
Ознакомимся детальнее с каждой из разновидностей. Итак, мембраны для гидроаккумулятора, которые используются в системах водоснабжения, обладают такими характеристиками:
- они изготовлены из каучука;
- рассчитаны на давление не более 7 атмосфер;
- невосприимчивы к бактериям;
- могут применяться при температуре в пределах 0-70 градусов.
Что же касается изделий, предназначающихся для отопительных систем, то такие имеют несколько другие характеристики:
- они выполнены из материала EPDM (специальной резины, которая производится по особой технологии);
- рассчитаны на давление не более 8 атмосфер;
- могут применяться при температуре не более 99 градусов.
У описываемой в данной статье мембраны для гидроаккумулятора, как и у любого другого устройства или элемента, имеются свои недостатки. Речь, прежде всего, о ее неустойчивости к следующим негативным факторам:
- резкие температурные перепады;
- внезапное/частое сжатие;
- слишком высокая температура (более 70 или 90 градусов соответственно);
- слишком высокое давления (хотя данный момент не очень актуален для водоснабжения/отопления, поскольку рабочее давление бытовых насосов небольшое).
Тем не менее, вообще избежать негативного воздействия почти нереально. Так, в вечернее время увеличивается расход воды – все мы по приходу домой хотим приготовить ужин, принять душ и прочее. Из-за этого вода, накопленная в баке, быстро расходуется. Аналогичная ситуация наблюдается и в утреннее время. А потому, невзирая на то, что производители уверяют в пятилетнем гарантированном срок службы мембраны, в действительности она требует более частой замены (детальнее об этом поговорим в конце статьи). В идеале ее целостность следует проверять минимум раз в год.
Для бытового использования чаще всего приобретаются изделия на 24-80 литров (самые большие варианты могут вмещать до 2 000 литров, однако для обычного частного дома это неактуально по вполне очевидным причинам). Кроме того, немалой популярностью пользуются изделия на 100-200 литров (в частности, для домов, где проживает по 4 или 5 человек).
Главная необходимость
Чтобы понять, в чем именно заключается необходимость данного оборудования, достаточно обратиться к его прямым обязанностям. Любой, у кого в частном доме функционирует система водоснабжения, знает, что помимо гидробака, в нее включено насосное оборудование. И если нет никаких дополнительных устройств, то насос включается всегда, когда идет расход воды: принятие душа, мойка посуды и прочие бытовые нужды.
Такие частые включения и выключения приводят к скорому выходу из строя оборудования. Причем пострадать может не только сам насос, но и вся система. С каждым разом давление подскакивает скачкообразно, а это ничто иное, как гидравлический удар. По этой причине и ставится гидроаккумулятор для воды, что позволяет насосу работать в умеренном режиме.
То есть всякий раз, когда нужно умыться или просто помыть руки, насос не будет включаться, поскольку расход воды небольшой. В этом случае он спокойно отдыхает, так как задействуются ресурсы гидравлического аккумулятора (пока в нем еще есть вода). Но стоит только ей снизиться до определенного уровня, как оборудование начинает работать и пополнять запас жидкости.
Этапы работ
Сменная мембрана для гидроаккумулятора
После разборки и подготовки запасных частей нужно промыть новую мембрану, высушить металлическую емкость, если она не требует ремонта. Если внутри накопились отложения – известь или ржавчина, – их нужно убрать наждачной бумагой или металлической щеткой, затем промыть и высушить.
При замене мембраны основное внимание приходится на посадочное место, чтобы резина ровно легла на него. После этого грушу закрепляют и бачок собирают заново
Для проверки герметичности в корпус закачивается воздух и выдерживается сутки, после чего замеряется снова. Если потерь нет, значит, дело было только в мембране. Гидроаккумулятор можно устанавливать обратно и подключать к подающим трубам.
Если при разборке обнаружилась целая мембрана, это означает, что перебои с водой связаны с трещиной в корпусе, через который воздух уходит. Поломка обнаружена вовремя, если резина еще целая, потому как со временем она все больше растягивается и рвется.
Прочие функции гидроаккумулятора
С главное причиной необходимости такого элемента системы водоснабжения уже разобрались, но этим его функциональное назначение не ограничивается
К прочему не менее важному функционалу относится:
- Стабильность давления. Даже если в доме будут одновременно открыты несколько кранов, все компенсируется за счет самого гидроаккумулятора. В противном случае (не будь его) не избежать резкого перепада напора. Если при этом в системе используется горячая вода, то следствием таких перепадов будут и изменения температуры.
- Запас. Отключение электроэнергии — явления нечастое, но неизбежное, поэтому стоит иметь какой-нибудь запас на такой случай.
- Защита от гидроударов. Такое явление происходит периодически, и многие справляются с этим путем плавного включения и выключения запорной арматуры. Но куда лучше изначально включить в систему гидробак.
- Оберегает насос. В рабочей камере уже имеется какое-то количество воды, что и не дает оборудованию работать в постоянном режиме.
На рынке присутствует хорошая альтернатива в лице насосного оборудования, которое благодаря ряду производителей специально приспособлено для закачки воды без гидроаккумулятора. Вся схема очень проста, но здесь требуются определенные знания касательно правильной настройки такого оборудования. К тому же, стоимость в разы выше, чем просто установить насос с дополнительным баком.
Не случайно в частном секторе теперь практически каждый хозяин, который желает наладить подачу воду в своем доме, задумывается над тем, ставить или нет подобное устройство. Ответ, конечно, однозначен – ставить, ведь имеющиеся преимущества просто сложно недооценить.
Роль в водопроводной сети
Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление. Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.
Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи. Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство.
- Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
- Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
- Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
- Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.
Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.
Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора
Стравливание воздуха из гидроаккумулятора. Гидроаккумулятор – общие сведения
Современному человеку доступно множество различных устройств, помогающих решать повседневные задачи. Это касается практически всех отраслей и сфер жизни. Например, гидроаккумулятор. В простонародье у него есть множество других названий – бочка, ресивер и тому подобное. Используется гидроаккумулятор для систем водоснабжения и в некоторых случаях является натуральным образом спасительным выходом из трудных ситуаций.
Принцип работы гидроаккумулятора не так сложно понять. Главное – немного разбираться в технике. Но для его эксплуатации это не особенно нужно. Для того, чтобы гидроаккумулятор нормально работал, необходимо во время проводить необходимые процедуры для продления срока службы.
Если вас интересует вопрос, как выбрать гидроаккумулятор, то нужно обращать внимание на то, какой объем воды будет расходоваться. Объем гидроаккумулятора может быть совершенно разным
Важно заранее определиться с показателями, чтобы потом не прибегать к повторной установке или переустановке устройства гидроаккумулятор. Для этого достаточно обратиться к специалистам
Они проведут расчеты и дадут совет.
Если рассматривать с точки зрения конфигурации, то гидроаккумулятор может быть как вертикальным, так и горизонтальным
В первом случае гидроаккумулятор будет занимать гораздо меньшее пространство, однако лучше всего обратить внимание на гидроаккумулятор-ресивер горизонтальный. Его гораздо удобнее применять на насосных станциях, так как изначально такой гидроаккумулятор имеет крепления для наружного насоса
Правила технического обслуживания
Оптимальное в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление – произошла утечка воздуха.
Как отрегулировать давление воздуха
Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах. Последовательность проводимых операций:
- отключается от питающей электрической сети насос;
- открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
- снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
- подключается к ниппелю манометр;
- снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.
Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.
Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится. Невозможно будет в нее закачать воду
Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух
Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.
В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.
Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.
Сроки обслуживания гидроаккумулятора
Устройство гидроаккумулятора Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.
- Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
- Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
- Один раз в полгода проверять манометром давление воздуха.
- Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.
Как выбрать
Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.
Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.
При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара)
При покупке гидравлического бака обращают внимание на следующие важные детали:
- Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
- Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
- 100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.
Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.
https://youtube.com/watch?v=XCgtwiIK4f0%3F
голоса
Рейтинг статьи
А как насчет гидробака без мембраны?
Помимо стандартных гидроаккумуляторов промышленного производства, существует еще один альтернативный вариант – изготовить подобное устройство своими руками. По сути, гидробак без мембраны будет представлять собой простой резервуар для воды, поскольку именно она (мембрана) и «занималась» поддержанием давления в водопроводной системе. Тем не менее, в разы проще приобрести уже готовый гидробак – пусть и самый недорогой.
Для собственноручного изготовления такого гидробака вам потребуется следующее оборудование и материалы:
- фитинги;
- емкость, объем которой составляет минимум 30 литров;
- ниппель;
- шаровый кран;
- прокладки, выполненные из резины;
- кран на 1/2 дюйма;
- герметик для уплотнения;
- гайки и шайбы для крепежей.
После подготовки всего необходимого можете приступать непосредственно к рабочему процессу. Последний ничего сложного собой не представляет, а алгоритм необходимых действий представлен ниже.
Шаг первый. Вначале проделайте в резервуаре отверстия – в нескольких местах (сбоку, на днище либо крышке).
Шаг второй. В то отверстие, что расположено на крышке, установите кран на 1/2 дюйма, при этом в обязательном порядке используйте герметик и резиновые прокладки для уплотнения соединения, а в конце надежно зафиксируйте шайбами.
Шаг третий. Насадите на этот кран тройник.
Шаг четвертый. Возьмите запорный кран на 3/4 с надетым тройником и установите его в нижнее отверстие.
Шаг пятый. Осталось только отверстие сбоку – сюда устанавливайте шаровый кран.
В итоге еще раз подчеркнем, что при неисправном гидробаке водопроводная система не сможет нормально функционировать. И причина неисправности, это, как правило, мембрана для гидроаккумулятора. Но если будете следовать нашим советам и инструкциям, то с легкостью устраните любую возникшую проблему!
Не забывайте при этом о своевременной профилактике – она поможет продлить срок службы гидробака и самого трубопровода!
Мембраны для гидроаккумуляторов: разновидности изделий и причины износа
- стабилизирует давление в водопроводе;
- защищает трубы с водой от гидроударов при пуске насосного оборудования; Стандартный гидробак состоит из трех элементов: Изделия для гидробаков водоснабжения белые, выпускаются из натурального каучука, устойчивого к воздействию бактерий и отвечающего гигиеническим нормам.
- Изделия для гидроаккумуляторов отопления бывают черного цвета, выпускаются из специальной резины EPDM, стойкой к скачкам давления и высоким температурам в системах отопления.
- Рабочая температура мембран – в диапазоне от -10 до 99 °C.
- Максимально допустимое для них давление – 8 bar. Эти изделия представляют собой емкости из резины объемом от 5 литров, похожие на медицинскую грелку или стандартную банку. Модели большего объема – мембраны гидроаккумулятора 24 л и более – по форме грушевидные.
Работает баллонная мембрана следующим образом:
- вода с помощью насоса нагнетается в резиновый баллон;
- при выключении насоса возникающее между стенками мембраны и корпусом гидроаккумулятора избыточное давление выталкивает воду в водопроводную магистраль.
Так баллонная мембрана существенно сокращает воздействие гидроударов на водопроводную систему.
Плоская мембрана
Изделие герметично крепится в корпусе гидроаккумулятора, деля последний на две части – «влажную» и воздушную.
В данном случае мембрана срабатывает таким образом:
- когда включается насос. вода нагнетается в агрегат, и мембрана сжимается, создавая в воздушном отсеке давление;
- когда давление в гидробаке достигает определенного уровня, реле отключает насосное оборудование, и скопившуюся жидкость мембрана выталкивает в водопровод;
- когда давление достигает минимального значения, насос снова включается, и процесс циклически повторяется.
Благодаря использованию диафрагменной мембраны экономится электричество и энергоресурс насоса.
Износ мембраны
К факторам износа мембраны относятся:
- трение изделия о стенки корпуса устройства;
- температурные скачки в гидроаккумуляторе;
- непрерывный процесс растяжения и сжатия изделия; Самостоятельно заменить изношенную мембрану несложно – достаточно последовательно выполнить следующие действия: О наличии подходящей мембраны можно узнать у производителя гидробака или у поставщика.
- При замене и ремонте мембран гидроаккумулятора необходимо учитывать, что изделия разных производителей не являются взаимозаменяемыми. Часто они отличаются диаметром горловины.
- Следует периодически проверять давление воздуха в изделии и контролировать его стабильность, чтобы мембрану не приходилось часто менять.
Теперь вы знаете, почему гидроаккумулятор может выйти из строя, из чего состоит агрегат, и какое значение имеет мембрана для гидроаккумулятора, как ее заменить.
Воспользовавшись нашими рекомендациями, вы легко замените мембрану дидробака, если в этом возникнет необходимость.
Износ мембраны для гидроаккумулятора, какая лучше и принцип работы. Советы +Фото
Насосные станции это одна из частей системы водоснабжения дома. Они используются повсеместно. Независимо от конструктива и источника воды в комплектацию входит насосная станция.
Насос накачивает воду в подсистему, а гидроаккумулятор помогает сохранять необходимые показатели давления. Именно в гидроаккумуляторе находится такая важная деталь, как мембрана.
Она участвует во всех процессах.
Насос с гидроаккумулятором без мембраны работает при более высокой нагрузкой. Он включен все то время, когда нужна вода. Это увеличивает и энергопотребление. Скачки показателей давления в таком случае не исключаются.
Принцип работы
С помощью мембраны происходит разделение на две камеры — воздушную и водяную.
Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкой гидроаккумулятора создается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.
У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.
Мембрана бывает плоской и балонной.
Независимо от материала и вида, мембрана выполняет одни и те же функции.
Как правильно настроить
Первое, что нужно сделать при нагнетании воздуха в аппарат – это отключить его от системы отопления (как сделать титан на дровах своими руками написано здесь), воды в нем быть не должно.
Ни для кого не секрет, что любая отопительная система должна быть снабжена расширительным бачком, бойлером косвенного нагрева (обвязка, схема) или гидроаккумулятором.
Подключение приспособления выполняется в обратный трубопровод центральной магистрали, как можно ближе к котельной или котлу (допускается монтаж и в любое другое место).
Для того, чтобы агрегат выполнял свое прямое предназначение, его можно даже подсоединять с помощью обычного гибкого шланга, которым мы подключаем бачок унитаза.
Иногда, случаются прецеденты, когда шланги, выполненные из некачественного материала, подергаются процессу ржавления. Тогда соединение быстро приходит в негодность, оно:
- трескается,
- ломается.
Оптимальный размер
Если вам нужно приспособление для нужд отопления частного дома, рекомендуем покупать аппарат красного цвета (он, специально, предназначен для этих целей).
В таких механизмах используется резина, предназначенная для технических нужд, она имеет продолжительный срок службы.
Для изделий синего цвета применяется не мембрана, а груша из «пищевой» резины
Необходимость установки мембранного бака
Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.
Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:
- Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
- Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
- Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
- Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.
Устройство и назначение гидробака
Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.
При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.
Галерея изображений
Фото из
Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух
Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса
Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы
Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне
На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса
Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе
В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата
Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем
Компоненты системы водоснабжения с гидробаком
Гидоаккумулятор в составе насосной станции
Установка гидроаккумулятора в кессоне
Гидроаккумулятор на вводе водопровода в дом
Расположение обратного клапана
Место установки манометра
Стандарты объема гидроаккумулятора
Система для резервного запаса воды
Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.
Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.
В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ
Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.
Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

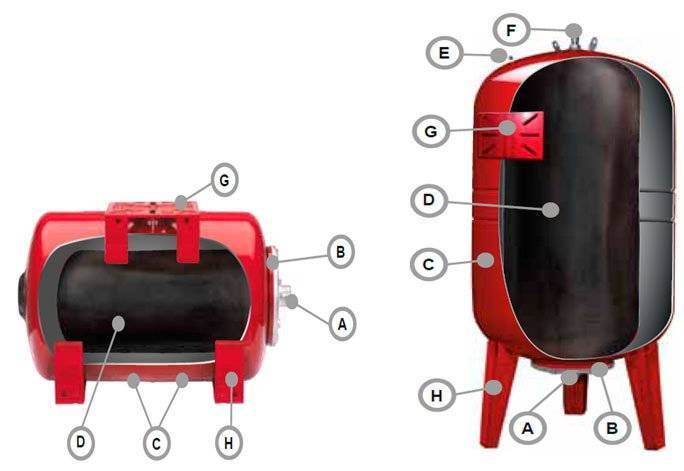

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса
Гидроаккумуляторы. Устройство и принцип работы гидроаккумулятора
Гидроаккумулятор представляет собой расширительный бак для водоснабжения, выполняющий одновременно несколько задач. Принципиально гидроаккумулятор представляет собой емкость, разделенную эластичной мембраной на две части — для воздуха и воды. Давление воздуха в воздушной полости составляет 1,5-2,0 бар. Вода, поступающая в емкость, увеличивает объем заполнения, растягивая мембрану. Давление при этом в воздушной полости бака растет. При достижении определенного давления срабатывает автоматика отключения питательного насоса. При открытии водяного крана, т.е. при падении давления в сети, воздух выдавливает воду из гидроаккумулятора в сеть, восполняя потери объема и компенсируя падение давления воды. В системе таким образом поддерживается давление при отключенном насосе, гидравлические удары при включении насоса смягчаются, а система в целом обладает дополнительным запасом воды.
В рабочем состоянии в гидроаккумуляторе всегда находятся вода и воздух. Давление воздуха в воздушной полости установки может со временем снижаться, поэтому следует раз в год проверять его в гидробаке после полного удаления воды. При недостаточном давлении воздух можно подкачать обычным ручным насосом через ниппель. Полностью водой гидроаккумулятор заполнить не удастся, а максимальный объем воды зависит от нескольких факторов:
- формы и объема гидроаккумулятора;
- начального давления воздуха;
- эластичности диафрагмы;
- уровней установки реле давления на включение и отключение насоса.
Оборудование
Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.
Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.
Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.
А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.
Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.
Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.
