Как регулировать температуру радиатора: обзор современных термостатических устройств

Использование специальных термоголовок

Термостатическая головка представляет собой устройство, заполненное специальным составом. Устанавливать термоголовки следует одновременно с трехходовым клапаном, без которого регулировать температуру радиатора будет просто невозможно.

Термостатическая головка — современный и не слишком сложный способ автоматического регулирования температуры радиаторов отопления. Эти устройства следует устанавливать на трехходовой клапан

Наполнитель при нагревании быстро расширяется и так же быстро сокращается при остывании. Расширение или сужение этого состава воздействует на шток трехходового клапана, установленного под термоголовкой.

На устройстве имеется регулятор, с помощью которого вручную выставляется температура теплоносителя, необходимая на данный момент. В дальнейшем регулировка отопления производится автоматически. Однако, если температура воздуха в помещении изменится, новые данные на термоголовке придется снова выставлять вручную.

Все термостатические головки можно разделить на два вида: стационарные и выносные. Первые устанавливают с помощью клапана непосредственно на трубу радиатора. Вторые снабжены специальной выносной колбой, которая содержит состав, реагирующий на изменение температуры. Собственно термоголовку монтируют близ радиатора, а колбу можно разместить на некотором расстоянии. Колба соединяется с термоголовкой специальной капиллярной трубкой.

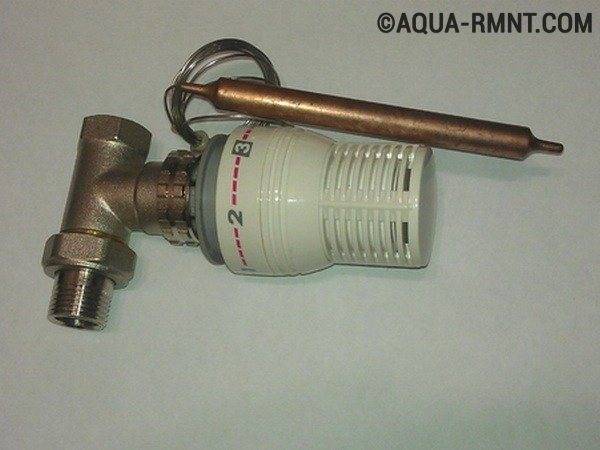

Выносная колба соединяется с термоголовкой относительно короткой капиллярной трубкой. Колбу следует установить в таком месте, чтобы измерение температуры было максимально корректным

Обычно термоголовки с выносной колбой имеют довольно короткую капиллярную трубку, поэтому варианты места размещения колбы будут довольно ограниченными.

Неисправности

В некоторых случаях работу прибора нарушают воздушные пробки. Устранить их можно стравливанием воздуха с помощью крана Маевского. К снижению теплоотдачи приводит закупорка прохода трубы осадком или ржавчиной. Чтобы избавиться от грязи, рекомендуется промыть радиатор специальными средствами.


В централизованных системах температура теплоносителя может снизиться в результате аварийной ситуации на магистральном трубопроводе или несанкционированных действий соседей, вызвавших изменение параметров потока в общем стояке. Ухудшает циркуляцию поломка вентиля на вводе в радиатор или неправильно установленная заглушка.


Скорее всего достаточно будет:

  • стравить воздух;
  • промыть батарею изнутри;
  • поменять вентиль.

Как правило, после выполнения одного или нескольких действий прежняя теплоотдача восстанавливается.

Правила монтажа терморегулятора

Нет смысла ставить термоголовки на все радиаторы в помещении. Регулированию должны подвергаться отопительные приборы, чья мощность составляет 50% и более от мощности всех батарей в комнате. То есть, если в помещении установлены два радиатора, терморегулятор ставится только на тот, что мощнее.

Терморегуляторы подходят для всех видов батарей (из алюминия, стали или из обоих металлов), кроме чугунных. Чугунные радиаторы долго нагреваются и долго держат и излучают тепло после перекрытия носителя тепла. Работа термостатов на радиаторах такого типа будет неэффективна. Монтаж терморегулирующего оборудования на батарею из чугуна – пустая трата денег и времени.

Кроме декоративных перекрытий на адекватную работу датчика способны влиять сквозняки, солнечный свет и различные рядом стоящие электрические приборы (холодильник, обогреватель).

Рекомендуется устанавливать терморегуляторы в первую очередь в тех помещениях, где перепады температур наиболее сильные. К таким помещениям относится кухня (температура повышается за счёт пара от готовки блюд, включенной газовой плиты или духовки), гостиная (где собирается много людей), комнаты, температура в которых повышается за счёт попадания прямых солнечных лучей.

Сфера применения

В отопительной системе его возможно установить в различных местах, к примеру, при необходимости регулирования поступления теплоносителя в отопительный прибор, он устанавливается на подающий трубопровод. А вот сервопривод заслонки отопителя разрешит регулировать уже поступление воздуха в топку котла, другими словами будет выполняться регулировка мощности отопителя (читайте кроме этого статью “Современное отопление Терем – высокий уровень качества по доступной цене”).

Регулировка температуры в помещении значительно чаще выполняется двумя методами:

  • посредством терморегуляторов – хороший вариант , если употребляются радиаторы отопления. При таких условиях регуляторы устанавливаются перед каждой батареей и машинально регулируют поступление в радиатор теплоносителя;
  • посредством сервопривода – значительно чаще употребляется при необходимости регулировки температуры теплых полов.

В случае с теплыми полами особенно принципиально важно удерживать теплоноситель не выше определенной температуры. В случае если, к примеру, регулировать подачу теплоносителя посредством простых терморегуляторов, то при пуске системы может появиться обстановка, в то время, когда в трубы отправится тёплая вода

В следствии по полу не составит большого труда некомфортно ходить какое-то время, а вероятен и выход из строя части труб.

Установка сервопривода с 3-ходовым клапаном до коллектора разрешит избежать этого. В большинстве случаев так и поступаю, тем более что цена для того чтобы устройства минимальна.

Комплект поставки, внешний вид, установка

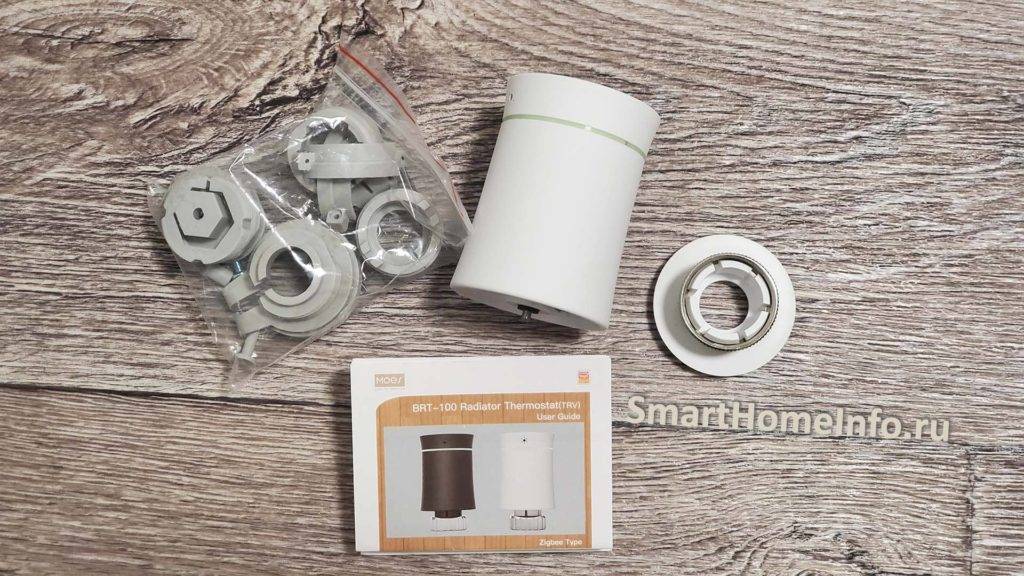

В комплекте поставки присутствует инструкция по эксплуатации, адаптеры для крепления к батарее и сам умный привод для радиатора. Он работает по протоколу Zigbee 3.0, для добавления в приложение подойдет любой шлюз из экосистемы Tuya Smart. С поддержкой соответствующего протокола конечно. Батареек в комплекте нет.

Что касается времени автономной работы – производитель заявляет до одного года при обычном использовании и до двух лет работы в режиме ожидания.

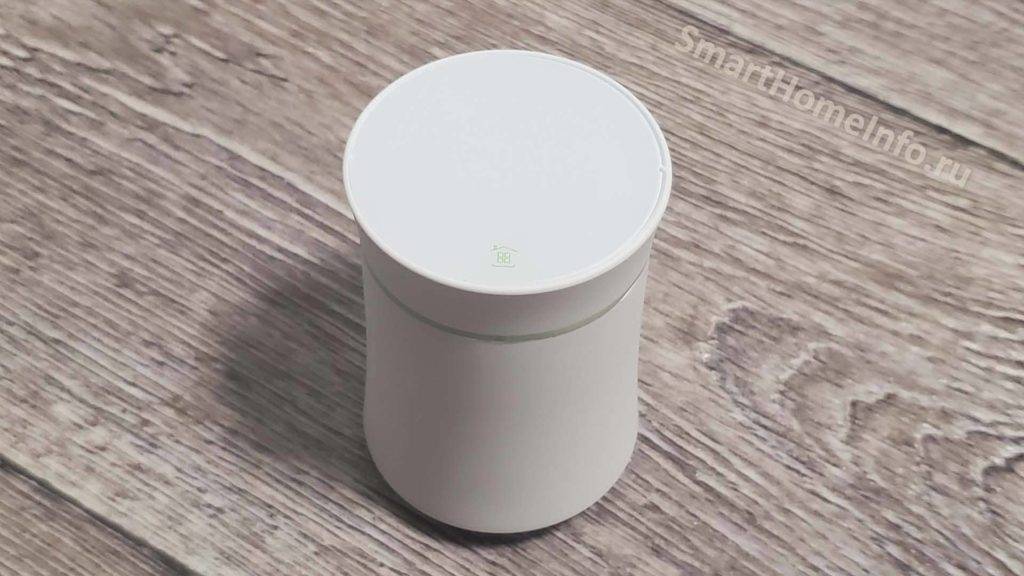

Габариты устройства составляют 85 мм в высоту и 53 мм в ширину. Точность измерения температуры – 0.5°C.

Привод работает довольно тихо, отойдя на метр, его уже не слышно. Хотя я встречал сообщения, что громкость может зависеть от партии.

Процесс установки выглядит следующим образом:

  1. Согласно приведенным в инструкции фотографиям нужно определиться с типом применяемого для монтажа адаптера.
  2. Далее необходимо установить адаптер на батарею. Если адаптер не требуется для установки привода для радиатора, то переходим к следующему шагу.

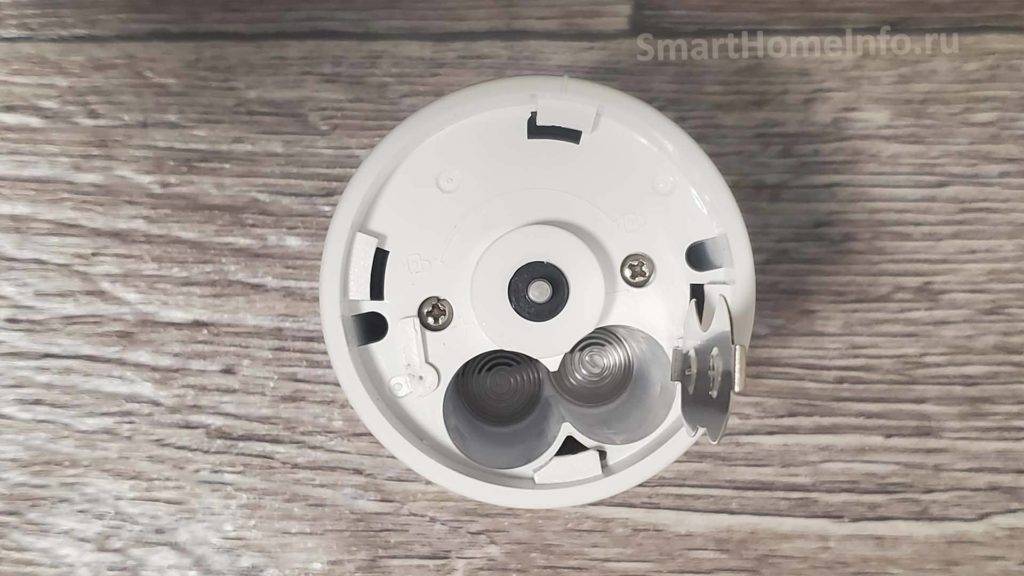

  3. Снять нижнюю крышку с термостата и установить батарейки в соответствующий отсек. При установке не забываем соблюдать полярность. Надеваем обратно нижнюю крышку с креплением согласно инструкции (по насечке на корпусе).
  4. При первом включении, пока будет мигать надпись F1, он уберет штифт и погасит экран. После этого его можно устанавливать на радиатор. Если нажать на домик, то начнет мигать F2 и штифт будет выдвинут обратно. Если вы уже включали его до этого, то перед установкой нужно обязательно убрать штифт. Для этого однократно нажимаем на домик, а потом нажимаем и держим в течение 3 секунд “+”. Убеждаемся, что штифт убран и устанавливаем умный терморегулятор MOES на радиатор.

Комнатный термостат экономит газ

Для автоматического управления температурой в доме производители котлов рекомендуют использовать комнатный или погодозависимый регулятор с непрерывным принципом управления температурой подающей линии котла.

Также, можно использовать комнатный термостат двухпозиционного принципа (ВКЛ/ВЫКЛ), но с меньшей эффективностью.

Котлы люксовых категорий, как правило, сразу комплектуются выносным блоком управления. Установленный на стену комнаты, такой блок позволяет дистанционно управлять и контролировать работу котла, а также служит комнатным термостатом.

Комнатный регулятор позволяет поддерживать постоянную температуру в отапливаемом помещении с высокой точностью.  При ручном управлении диапазон колебаний температуры получается больше и отклонения чаще бывают в сторону более высокой температуры. Каждый лишний градус в помещении приводит к увеличению расхода газа на отопление. Кроме того, с помощью терморегулятора можно запрограммировать автоматическое уменьшение температуры в доме в отдельные периоды (ночью …). Отказ от ручного управления температурой отопления и установка автоматического регулятора для поддержания необходимой температуры в помещении, позволяют заметно сократить расход газа на отопление.

Кроме того, для изменения настроек котла хозяину не надо бегать в котельную. Пользовательские настройки котла можно менять прямо в доме, на терморегуляторе.

Комнатный термостат или датчик температуры комнатного регулятора всегда устанавливают в самом большом помещении дома или квартиры.

Комнатный термостат экономит электроэнергию

При работе котла без комнатного термостата циркуляционный насос работает постоянно, расходуя электроэнергию. Комнатный термостат управляет не только газовой горелкой, но и циркуляционным насосом. Циркуляционный насос под управлением комнатного термостата работает с перерывами, что экономит электроэнергию и ресурс работы насоса.

Как правильно регулировать температуру

Для создания комфортной температуры в помещении необходимо понимать, как регулировать батареи отопления в квартире. Поэтому выполняют следующее:

  • С прибора отопления спускают воздух до появления тонкой струйки воды.
  • Выполняется регулировка давления в приборах отопления.
  • В системах с принудительной циркуляцией теплоносителя количество тепла регулируется специальными вентилями.
  • В проточных системах контроль над температурой осуществляет терморегулятор, встроенный в прибор отопления.
  • В двухтрубных системах параллельно с температурой контролируется количество теплоносителя в радиаторах.

Чтобы в жилом помещении всегда было тепло и уютно, необходимо знать, как пользоваться радиатором отопления, а на каждый прибор установить систему регулировки. С помощью современных устройств в помещении создаются условия для комфортного пребывания и экономятся энергозатраты на нагревание теплоносителя.

Как увеличить теплоотдачу батарей

Ни один терморегулятор не способен добавить жара в батарею. Он только понижает температуру. Если же проблема в недостатке тепла, подключаются совершенно другие принципы корректировок:

  1. Увеличение количества секций.
  2. Повышение качества существующего радиатора.
  3. Замена на более эффективный.

Подсчитать, сколько секций требуется в конкретную комнату можно, если умножить её площадь на 100 и разделить на теплоотдачу одной секции, которая у Вас установлена. Для чугунного радиатора – это 155 Вт/м2. Это при том, что теплоноситель подаётся не ниже 70 °C, радиатор не слишком старый, а квартира имеет нормальную степень утеплённости.

Дополнительные секции могут потребоваться если:

  • квартира угловая;
  • на первом и последнем этажах;
  • окна без стеклопакетов;
  • смонтирована новая вентиляция;
  • в комнате с большой балконной дверью.

Низкая теплоотдача может быть следствием завоздушенности батареи. Прежде чем идти на крайние меры, нужно попробовать стравить воздух.

Установка дополнительных секций к алюминиевой батарее

Способ подключения тоже влияет на эффективность обогревателя. Самый лучший вариант – диагональное. Если же смонтировано боковое подключение, длинный радиатор просто не будет прогреваться. Выход – установить удлинитель потока (простейшее устройство в виде трубки, вставляющееся внутрь подачи радиатора).

Старые радиаторы подвержены зарастанию накипью и грязью изнутри. Характеристики их также снижаются. Улучшить ситуацию поможет промывка. Самостоятельно можно снять отдельный радиатор и промыть водой под давлением. Существуют фирмы, занимающиеся промывкой системы в целом.

Ну, и если воздух стравлен, подключение правильное, а греет плохо, можно заменить старый прибор на более новый и с лучшими характеристиками. На сегодняшний день, биметаллические радиаторы считаются средоточием максимума положительных качеств.

Заключение

Остаётся добавить, что в отличие от частных домов, где всё в руках владельца, вмешательство в городскую систему отопления чревато нарушением баланса в ней и негативными последствиями для всего дома. Существуют правовые рычаги и организации, призванные обеспечивать комфорт горожан.

Так, при перетопе, можно обращаться в жилищную инспекцию с письменной жалобой. Также налаживать взаимоотношения между поставщиком тепла и жильцами должны управляющие компании.

Зачем нужен терморегулятор?

Терморегулятор (по-другому термостат) – это устройство, которое крепится к батарее и позволяет регулировать температуру воздуха в помещении. Отдельные модели термостатов программируются на поддержание разной температуры в разные дни, в разное время суток.

Терморегулятор для радиатора отопления

Терморегулятор не только создаёт комфортную среду для обитателей жилища, но и позволяет сэкономить на отоплении. Для экономии денежных средств в многоквартирных домах должен быть установлен теплосчётчик. В частных домах затраты на приобретение и установку терморегулятора окупаются за один сезон отопления.

Термостат легко монтируется на радиатор, не требует никаких затрат во время эксплуатации, поддерживает широкий диапазон температур (от +5 до +27 градусов по Цельсию), стильно смотрится внешне и чётко работает.

В процессе работы термостата нет необходимости проводить профилактическое или техническое обслуживание.

Терморегуляторы применяются не только в комнатах квартир и домов, но и в нежилых помещениях. В котельных термостат используется для защиты оборудования от перегрева и высоких нагрузок. Его устанавливают на выходе из котла (или бойлера). Терморегулятор не допустит возникновения аварии в системе отопления, контролируя повышение температуры и давления воды. Он служит гарантией безопасности от пожаров и взрывов газовых котлов.

Терморегулятор на выходе из котла (или бойлера).

Посредством термостатов можно контролировать температуру в производственных цехах, складах, автомобилях (например, марки Бугатти). Используют их даже в холодильных камерах. Для этого приобретаются незамерзающие приборы.

Термостаты, предназначенные для работы в экстремальных условиях, для нежилых помещений, способны поддерживать температурный режим в диапазоне от -20 до +70 градусов по Цельсию.

Ещё одно преимущество терморегулятора – долговечность. На каждый прибор производитель даёт гарантию от 1 года.

На домашнем терморегуляторе можно установить температуру в пределах от 5 до 30 градусов по Цельсию с шагом в 1 градус.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

  • механический или электрический терморегулятор;
  • запорные краны;
  • отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
  • разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

  1. В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
  2. Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
  3. Подключают запорное и термостатическое устройства.
  4. Собирают трубную обвязку батареи.
  5. Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Способы регулировки системы отопления

Отопительная система с регулировочной арматурой

Существует несколько способов изменения характеристик теплоснабжения. Своевременная гидравлическая регулировка системы отопления необходима для стабилизации давления на определенных участках и всей схемы в целом. Температурная корректировка служит инструментом изменения степени нагрева воздуха в конкретном помещении. Чаще всего для этого используется кран для регулировки температуры отопления.

Все вышеперечисленные характеристики во многом зависят от работы котла. Однако для нормализации параметров системы необходима установка дополнительных компонентов. В зависимости от функции они разделяются на следующие виды:

  • Температурные. Служат для частичного или полного перекрытия потока теплоносителя в радиаторах или в отдельном контуре. С помощью кранов, терморегулятора или узлов смешивания выполняется регулировка батарей отопления в квартире;
  • Давление. Температурная разница между подающей и обратной магистралью может вызвать скачки давления. Это приведет к разбалансировке системы, что ухудшит ее работу. Для устранения этой проблемы монтируют гидрострелки, как делают коллекторную разводку труб.

На практике своевременная регулировка кранов на радиаторах отопления снижает расходы на энергоноситель.  Также с помощью регулировочной арматуры можно изменять степень нагрева воздуха в помещении.

Термоголовка: виды, способы регулировки, преимущества и недостатки

Главная функция термоголовки — считывать информацию о температуре окружающей среды и регулировать работу термоклапана. За первую часть задачи отвечает термодатчик, вторая решается разными способами.

Как устроен и как работает терморегулятор для радиаторов. Подключение термоголовки к термоклапану

Смотрите это видео на YouTube

С ручной регулировкой

Это самая простая модель, где режим изменяется поворотом термовентиля вручную, что является достаточно медленным и трудоемким процессом. Каждый раз при изменении погоды нужно находить оптимальную температуру опытным путем и ждать, пока в комнате станет комфортно.

Автоматическая

Это более совершенный способ, позволяющий создать оптимальные условия с учетом пожеланий жильцов. Шкала термоголовки устанавливается в соответствии с выбранным режимом, а для корректировки микроклимата не требуется каких-либо вмешательств со стороны человека. Терморегулятор будет сам следить за изменением температуры и производить необходимые операции по ее поддержанию.

По сравнению с ручной регулировкой, автоматический способ более прогрессивный. Он позволяет сэкономить расход энергоресурсов и сохранить благоприятные условия в помещении в любую погоду.

Электронная

Это самый перспективный вид терморегуляторов, поскольку имеет возможность не только задать нужную температуру, но буквально расписать ее по дням или даже часам. С помощью электронного блока с микропроцессором управлять термоклапаном достаточно легко — программирование занимает всего несколько секунд.

Электронные регуляторы для батареи отопления работают от аккумуляторов, которые нужно менять 1-2 раза в год, или от домовой сети на 220В. Очень часто приспособление используется в системе «умный дом» как один из главных компонентов для создания комфорта.

Экономическая выгода применения электронных терморегуляторов очевидна — отпускаемая тепловая энергия расходуется рационально. Если днем хозяева на работе, отопление работает по минимуму. Вечером, когда все в сборе, программа включит более интенсивный обогрев.

Регулировка отопительных радиаторов

Чтобы разобраться с вопросом, как регулировать батареи отопления с регулятором, прежде всего, следует выяснить принцип их функционирования. По своей конструкции радиатор состоит из лабиринта из труб и ребер разного вида, обеспечивающих повышенную теплоотдачу.

Горячая жидкость поступает на вход в прибор, проходит через лабиринт и тем самым нагревает металл, а тот отдает тепло окружающему воздуху. Ребра на современных радиаторах делают специальной формы, которая улучшает конвекцию воздушных потоков, и обогрев помещения происходит быстро.

В случае активного нагрева от батарей ощущается тепловой поток. Это означает, что при изменении количества носителя тепла, проходящего через прибор, можно корректировать температуру обогрева комнаты, правда, в определенных пределах.

Именно для этого предназначается специальная арматура – терморегуляторы и вентили. Но установленный на батарею регулятор отопления в квартире не способен повышать теплоотдачу, он может ее только понижать.

Эффективность изменения температуры батареи зависит:

от того, имеется ли запас мощности у отопительных приборов; от правильности подбора и установки регуляторов.

Типы регулировочных кранов


Виды кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

  • Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
  • С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия


Принцип устройства

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Выводы

Следует отметить, что благодаря появлению современных устройств и приспособлений, управление и регулировка теплых полов стала обыденным и простым процессом. Конструкция многих приборов, используемых для работы отопительных контуров, особой сложностью не отличается. Понятен и принцип работы многих узлов и агрегатов. Это можно с уверенностью сказать и о сервоприводах. Приборы в большинстве своем надежны, практичны и удобны в эксплуатации. Благодаря сервомоторам стало возможным полностью автоматизировать систему управления теплыми полами, сделать условия использования отопительного оборудования простым и понятным.

Выбирая вариант попроще, можно обойтись установкой обычных регулирующих кранов. Автоматические регуляторы, термодатчики и сервоприводы, категория устройств, работающих на ваш комфорт и безопасность. Установка дополнительных приборов, таких как коммутатор и перепускной клапан, сделают вашу систему отопления максимально эффективной и безопасной.

В прошлом к отопительным системам не выдвигались очень твёрдые требования – достаточно было того, что в комнате тепло. Современная отопительная система обязана кроме надежности снабжать еще и возможность регулировки температуры в широком диапазоне. Сервопривод именно и рекомендован чтобы сделать отопление максимально отзывчивым, он разрешает регулировать температуру в комнате с точностью до градуса

Заключение

Регулировка батарей отопления проводится различными способами. В частных домах температура задается с использованием функций отопительного котла. При желании установить индивидуальный температурный режим в разных комнатах используются термоголовки с ручным, механическим или электронным управлением. В многоквартирных домах это единственный выход снизить теплоотдачу радиаторов.

Электронные устройства характеризуются высокой точностью. Они экономичны, обладают широким функционалом, но дороже и чувствительнее к качеству теплоносителя, чем ручные или механические.
