Строительство дымохода в бане из металла или кирпича

Технология строительства дымохода для кирпичной печи

Этапы кладки распушки дымохода.

Если основание печи выполняется по стандартным схемам, затруднений с формированием дымоходной трубы из кирпича не возникнет. Как только завершится выкладка последнего ряда основания, начинается формирование трубы. Происходит это обычно после укладки 12-19 ряда, когда перекрывается боковая дверца печи. Через 2 ряда начинают формировать 2 канала размером в 1 кирпич. В дальнейшем они будут объединены.

С правой стороны проем заполняют кусками кирпичей для перекрытия пространства над ядром. Расстояние между кладкой и ядром должно составлять около 3 см, все пустоты нужно заполнить теплоизоляционным материалом.

Сечение трубы не должно быть больше допустимого, это замедлит подъем продуктов горения. Проще всего приобрести готовую конструкцию, однако и ее нужно уметь правильно монтировать. При установке трубы ее конец должен выводиться на улицу не менее чем на 50 см. В местах стыков дымохода и крыши устанавливают выдру, которая защитит баню от проникновения осадков. Первым признаком неправильной установки дымохода является появление черного налета на стенах бани. В этом случае нужно осмотреть трубу на предмет трещин и сколов и заделать их.

Установка через перекрытие

Преимущества вывода дымохода бани через крышу — это:

  • высокий КПД, так как в помещении остается больше тепла;
  • меньшее количество отложений и конденсата;
  • стабильная тяга.

К недостаткам такой схемы относят повышенную сложность монтажных работ. Все внутренние возгораемые конструкции должны быть экранированы от теплового излучения специализированными материалами. Также необходимо сверить массу конструкции с несущей способностью печи и при необходимости разгрузить свод при помощи кронштейнов. Взаимное расположение дымохода и стропил нужно учитывать еще при проектировании здания, чтобы не ослабить перекрытие или кровлю.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

  • труба из нержавеющей стали или обычного черного металла с толстыми стенками;
  • двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
  • традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

  1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
  2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
  3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
  4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
  5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Виды дымоходов

В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.

Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.

Коренная схема дымохода

Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.

Дымоход насадного типа

Также дымоходы можно разделить на наружные и внутренние.

Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.

Дымоход наружный

Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.

Дымоход, проходящий внутри помещения через потолок

Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:

— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;

— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.

Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.

Советы по прочистке дымохода

Какие бы виды топлива не использовались в бане, с течением времени дымоотвод всё равно загрязняется, забивается частицами продуктов сгорания. Тогда появляется необходимость в его очистке. Для этого применяют несколько способов:

  1. Маханический. В качестве чистящего инструмента выступает обычная щётка. Для дымохода, выполненного из кирпича, применяется стальной ёрш, а для металлического — пластиковый. Данный способ требует определённых навыков, достаточного количества времени и сил.
  2. Химический. Используются чистящие средства двух видов. Первые — для профилактики. Выпускаюся в порошкообразном виде в качестве добавки к дровам. Второе — полено «трубочист». Содержит в себе максимальную концентрацию активного вещества, которое после сгорания полностью очищает дымоотвод от сажи.

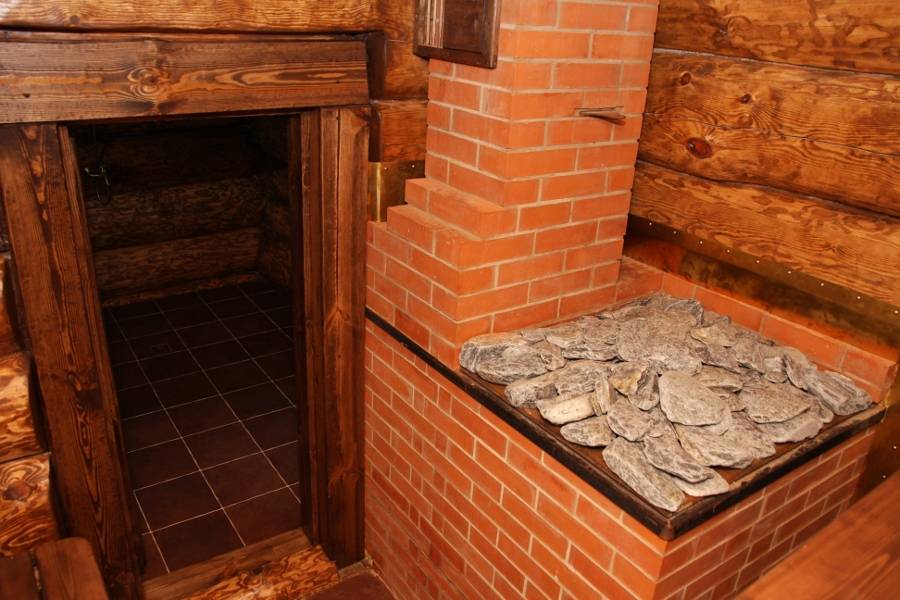

Преимущества кирпичного дымохода

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Сделать кирпичную кладку дымоходной трубы своими руками под силу только истинному профессионалу, монтаж выполняют по схеме, нарушение которой испортит всю проделанную работу. По сравнению с металлическим дымоход из кирпича обладает следующими преимуществами:


Схема устройства кирпичного дымохода

  • Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
  • Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
  • Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.


Кирпичный дымоход с водонагревательным баком

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

  • отличная тяга практически при любых погодных условиях;
  • долговечность, длительный срок службы;
  • высокая пожаробезопасность;
  • хорошее накапливание и сохранение тепла;
  • внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Можно обернуть дымоход фольгоизолом

Современный материал включает два слоя: теплоизолятор и фольгу. Второй − играет отражающую функцию и может сохранять до 90% тепловой энергии в постройке. Фольгоизол − безвредный материал по сравнению с другими аналогами, так как в качестве фольги выступает уплотненная пищевая. Материал стойкий к ультрафиолету и повышенным температурам в пределах -65 до +175 градусов по Цельсию, хороший изолятор.

Кто еще не знает, как в сауне сделать изоляцию трубы дымохода, рекомендуем покрыть фольгоизолом потолок парилки, стены и печную трубу. В результате Вы получите помещение, по конструкции напоминающее термос. В сауне тепло будет оставаться, а баня быстро наберет температуру, а затем медленно остынет. Иногда устанавливается сетка на трубу для камней в баню, что очень удобно и практично.

Выбор дымохода

Когда материал выбран, самое время определиться с местом установки дымохода. Вариантов несколько:

Внутренний дымоход

Наиболее традиционный вариант, при котором труба устанавливается вертикально внутри бани по направлению от печи к потолку. Такое расположение обеспечивает максимальную тягу. В процессе прохода расстояния от топки до потолка горячий дым выделяет дополнительное тепло. Это способствует более быстрому прогреву банного помещения.

К недостаткам внутреннего монтажа стоит отнести:

Сложность монтажа. Трудность заключается в необходимости проведения дымохода и через потолок, и через кровлю

При этом важно обеспечить полную герметичность всех швов.

Занимаемая площадь. Установленный внутри дымоотвод, «съедает» определённую часть пространства, что может быть критично для маленьких помещений. Впоследствии тесные условия могут спровоцировать ожог от раскалённой трубы.

В качестве дополнительного плюса внутреннего дымохода выступает возможность установки на него бака с горячей водой, именуемого «самоварным». Однако материал вытяжной конструкции должен быть выполнен исключительно из нержавеющей стали.

Наружный дымоход

Дымоход, выходящий от печи через стену на улицу, называется наружным. Однако такой вид не подходит для установки в регионах с морозным и продолжительным зимним сезоном, поскольку:

  • большой объём тепла расходуется вовне. Это способствует чрезмерному расходу топлива и увеличению времени на прогрев бани;
  • появляется конденсат при взаимодействии раскалённых газов с холодными стенками трубы. Как итог, влажная поверхность вбирает в себя сажу и другие продукты сгорания, что засоряет и сужает просвет трубы. Во избежание таких последствий наружную её часть рекомендуется дополнительно утеплять.

При этом наружный способ установки дымохода отличается простотой и сохранением площади внутреннего помещения. Также к минимуму сводится риск возгорания внутри бани, что возможно в случае разгерметизации или повреждения трубы.

Комбинированный вариант

Для желающих иметь внутри бани самоварный бак, но не деформировать крышу, возможен комбинированный вариант установки дымохода. Он предполагает монтаж внутри помещения до потолка с последующим выходом на улицу через стену. Для такого способа необходимо иметь хорошую высоту потолка, достаточную для сохранения противопожарного пространства.

Требования к устройству дымохода

Задачи дымохода – дать хорошую тягу, вывести газов после сгорания топлива. К дымовыводящей системе выдвигают такие требования:

  • хорошая аэродинамическая конструкция, обеспечивающая высокую тягу, позволяющая хорошо отводить продукты горения, обеспечивать поступление воздуха в камеру топки, сам процесс горения;
  • внутренняя поверхность дымохода имеет гладкое, противокоррозионное покрытие, на котором плохо удерживается сажа;
  • на выходе система имеет дымник, делают искрогаситель на дымоход для бани;
  • выполняют термоизоляцию стенок выводящего канала, что защищает баню от возгорания.

Делая дымоход своими руками, придерживайтесь правил:

  • При плоской кровле высота дымопровода над поверхностью крыши – не менее 50 см.
  • Если крыша скатная – расстояние до ее конька составляет 1,5 м при высоте больше 0,5 м по отношению к ограждающему парапету. Обязательно возвышается над уровнем конька.

Материалы, из которых делают системы дымоотведения для бани:

  • кирпич;
  • керамические трубы;
  • нержавеющая сталь, чаще всего сэндвич – двухстенная труба с проложенным между стенками теплоизолирующим материалом.

При постройке бани каналы выведения продуктов горения из печи проводят:

  • Сквозь стену, преимущество – минимальное задымление, усиление тяги путем повышения, понижения высоты отвода.
  • Через крышу, плюс конструкции – высокая устойчивость, дымовые газы не переохлаждаются. Однако, велика опасность не заметить задымление под крышей при пропусках дыма.

Бывают насадочные, коренные, стеновые (внешние) дымоходы. Первые надевают на печной патрубок, вторые расположены отдельно, примыкая к печке. Стеновые выполняют в стене здания или снаружи за ней.

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

  1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
  2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
  3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

  1. Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
  2. Мастер флеш.
  3. Дымоотвод из двойного сандвича или кирпича.
  4. ППУ (Потолочный узел где проходит насквозь).
  5. Дымоотвод из двойного сандвича или кирпича.
  6. Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

Строительные нормативы

Монтаж наружного дымохода производится в соответствии с требованиями, изложенными в СНиП 2.04.05 — 91 и ДН В.2,5-20-2001. А именно:

  • высота размещения прохода через стену трубы должна составлять в пределах 1 — 1,5 м от уровня земли;
  • минимальная высота конструкции — 5 метров;
  • дымоотводной канал не может иметь более 3 — х поворотов с радиусом закругления не менее внутреннего диаметра конструкции;
  • вертикальная часть дымохода должна располагаться на расстоянии не менее 1,5 м от края свеса кровли строения и не менее 1,5 — 3 м от жилого дома;
  • суммарная длина горизонтальных или наклонных звеньев должна составлять не более 1 м. В противном случае возникает опасность более интенсивного обрастание стенок этих участков продуктами неполного сгорания топлива, которое затруднит движение дыма;
  • возвышение над кровлей следует делать:
  1. до 50 см, если крыша плоской формы;
  2. до 50 см выше парапета или кровельного конька, если дымоход расположен к ним ближе 1,5 м;
  3. не менее оси парапета или конька, если труба удалена от них на 1,5 — 3 м.
  4. в конструкцию дымового канала должны входить карманы глубиной 25 см, применяемые для очистки продуктов сгорания.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

  • перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
  • горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
  • одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
  • на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
  • вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Кирпичные трубы к металлическим печам бани, как выложить

О том, как выложить кирпичные трубы к металлическим печам бани, пойдёт речь в данной статье. Вы узнаете, как правильно выложить, своими руками, дымоход из кирпича в бане.

Дымоход — это устройство, предназначенное для отведения продуктов горения (дыма) от печи или котла на улицу.

  • Кирпичные;
  • Металлические;
  • Асбестовые и так далее.
  • Конструкций для дымохода множество.

Существуют уже готовые решения, как например, сборные дымоходы (сендвичи), так и самоделки. Вы можете соорудить дымоход их чего угодно, из любого, подручного и негорючего материала.

При проектировании бани, каждый хозяин задумывается над тем, какую печь установить и как устроить дымоход. Это в банном деле наиболее важный вопрос.

Схемы вывода дымовой трубы

Устройство дымохода в бане для дровяной печи, в зависимости от материалов и особенностей помещения может выполняться по нескольким основным схемам:

Вывод через крышу

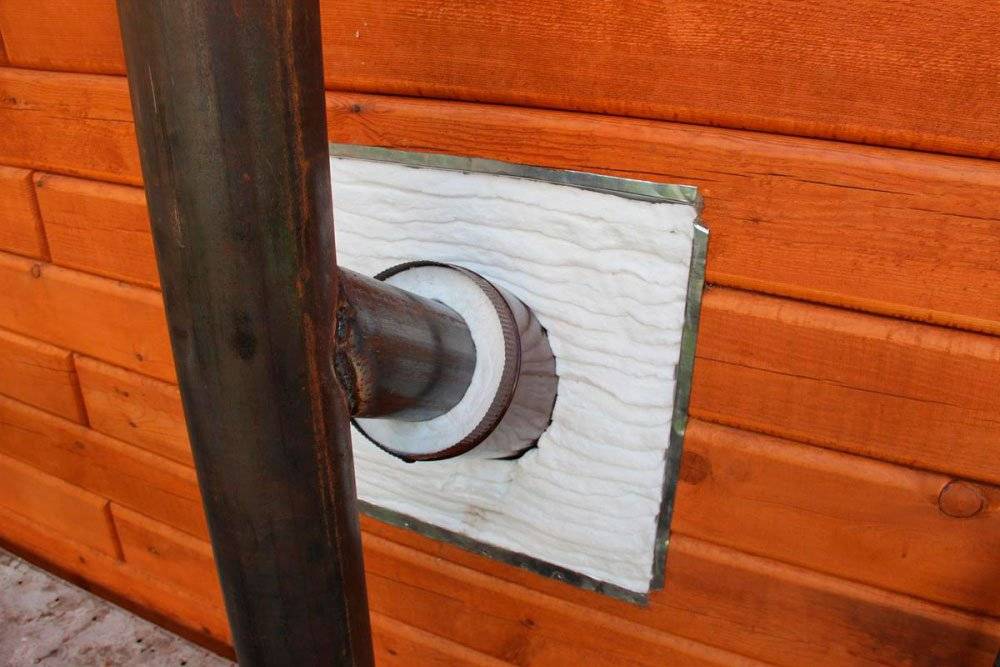

Через стену

Выбор схемы и материалов для монтажа зависит от возможностей владельцев бани. Главное правильно выполнить расчеты оптимального размера дымохода.

Расчет дымохода

Для простоты расчетов принято определять основной размер – внутреннее сечение трубы в зависимости от мощности печей. Основные размеры и мощности печей для индивидуальных бань приведены в таблице.

Мощность печейВнутренний размер дымоходов
До 3,5 кВтРазмер 1 стороны квадратной трубы и диаметр круглой  – 140 мм
3,5 – 5,2 кВт140-200 мм
До 7,2 кВтМаксимальный размер – 270 мм

Таким простым способом можно быстро рассчитать количество материалов и размеры будущего дымохода. Защитный козырек дымохода должен выступать над коньком крыши на 1000 мм

При расчете важно учесть необходимость обустройства конструкции задвижкой шибера. Только после определения сечения и длины трубопровода возможна установка банной печи с дымоходом

Высота трубы на крыше
