Обустройство скважины на воду своими руками: правила проведения работ

Собственная буровая скважина

Своя скважина позволит обеспечить хозяйство необходимым количеством воды на протяжении довольного длительного промежутка времени. Причем можно организовать систему отопления своего жилища, которая будет работать в автономном режиме.

Как правило, многие люди, столкнувшись с необходимостью сделать скважину на даче своими руками, стараются обращаться к специалистам своего дела. Ведь данное мероприятие имеет свои особенности. Однако при желании дачная скважина может быть обустроена и самостоятельно. Но для этого необходимо придерживаться полезных рекомендаций, о которых, собственно, и идет речь в данной статье.

Для начала познакомимся с двумя основными видами скважин, а после перейдем к рассмотрению способов бурения.

Адаптер для скважины

Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

  1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
  2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

  • Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
  • Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
  • Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Какие трубы лучше

При обустройстве на участке водопровода нельзя забывать о трубах для скважины. При бурении монтируется обсадная колонна, которая защищает от обрушения стенки скважины и от попадания выработанной породы в ствол. Трубы для скважин на воду герметично между собой соединяются и препятствуют попаданию плохо очищенной воды из верхних горизонтов в водопровод.

Обсадная колонна во время работы выдерживает большие нагрузки и должна обладать механической прочностью, стойкостью к коррозии и выдерживать высокое давление. Большое значение имеет материал, из которого она изготовлена. Давайте рассмотрим этот вопрос подробно, чтобы вы могли определить, какую трубу лучше использовать.

Асбестоцементные трубы

Изготовленные из асбестоцемента трубы – одни из самых давно и часто используемых для сооружения водопроводов. Главным их достоинством является неподверженность коррозии. Давайте рассмотрим другие якобы преимущества:

  1. Низкая стоимость. Да, стоят они дешево. Вот только доставка асбестоцементных труб на участок влетит вам в копеечку. А также их монтаж. А еще под асбестоцементные трубы нужны скважины самых больших диаметров, так как у них для прочности делают очень толстые стенки.
  2. Долговечность. Вопрос, конечно, интересный. Если все будет хорошо, то эти трубы простоят и больше заявленных 50 лет. Но асбестоцемент очень хрупкий, после установки конструкции любые работы в них исключены. Сместятся ли водоносные горизонты, заилится ли скважина, сделать вы уже ничего не сможете.
  3. Считается, что асбестоцемент безопасен для здоровья. Но при покупке изделий из него обязательно нужно убедиться, что марка позволяет использовать трубы для питьевой воды.

Асбестоцементные трубы из-за особенностей материала используют только как обсадные колонны в артезианских скважинах глубиной до 100 м, на песках использовать их нельзя.

Стальные трубы

Если говорить о том, какие трубы лучше для скважины, ответ однозначный – из стали, с толщиной стенки не менее 6 мм:

  1. Срок их эксплуатации – 50 лет. Столько же времени обычно разрабатывается скважина.
  2. При взаимодействии с водой металл не выделяет вредных для человека элементов. Даже если в воду попадет ржавчина, удалить ее легко простым бытовым фильтром.
  3. В процессе установки и эксплуатации металлическую трубу повредить сложно.
  4. Ее можно устанавливать при глубоком залегании грунтовых вод и на песках.
  5. Внутри стальных труб можно вести буровые работы.

Единственный их недостаток – растущая ежегодно цена.

Пластиковые трубы

Пластик относительно недавно стал использоваться как материал для труб:

  • нПВХ – непластифицированный поливинилхлорид;
  • ПП – полипропилен;
  • ПНД – полиэтилен низкого давления.

Пластиковые трубы имеют ряд достоинств:

  • низкая стоимость;
  • неподверженность коррозии;
  • легкость монтажа.

Он нетоксичен и не разрушается в грунте.

Недостатки:

  • пластиковые трубы хрупкие;
  • они не подходят для так называемых «сложных» грунтов, в том числе песков;
  • после установки в обсадных трубах из пластика не допускается проведения никаких работ;
  • максимальная глубина скважины – 60 м.

Нержавейка, оцинковка, эмаль

По поводу оцинкованных труб скажем сразу – их установка допускается только в скважины для технической воды. Давно установлено, что при окислении они выделяют опасный для человека оксид цинка.

Эмалированные трубы изготавливают из труб с тонкой стенкой, которые покрывают эмалью. Произвести их монтаж, не повредив хрупкого покрытия невозможно, следовательно, проржавеют такие отнюдь не дешевые трубы очень быстро.

Устанавливать в качестве обсадных нержавеющие трубы – просто расточительство. Стоят они очень дорого, использовать их имеет смысл только в тех случаях, когда следует абсолютно исключить возможность коррозии.

Зачем нужно обустраивать скважину после бурения

Скважина — автономный способ подачи воды в частный дом. Те, у кого она есть, не зависят от центрального водоснабжения.

Функциональное предназначение скважины — подавать воду в бесперебойном режиме. Подумайте об обустройстве персональной скважины, если:

  • вы удалены от централизованного водопровода;
  • подключиться к общему водоснабжению нет возможности;
  • вы просто не готовы переплачивать.

Плюсы своей скважины:

  • снимаются все лимиты на потребление воды;
  • пользоваться природным ресурсом можно в любое время суток;
  • качество воды — риск заражения, попадание примесей и вредных микроорганизмов сведены к минимуму, поскольку система комплектуется фильтрами;
  • финансовая выгода — инвестиции будут носить разовый характер. Последующее обслуживание окупится низкими тарифами за потребление ресурса.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Организационно-подготовительные работы

Первым делом нужно определиться с габаритами будущей скважины

Особое внимание уделите глубине, так как именно от нее будет зависеть трудоемкость бурения. Если вода необходима только для полива и технических нужд, вполне достаточно скважины глубиной до 3 м

А чтобы использовать получаемую воду для употребления домочадцами, глубина должна быть не меньше 4-5 м. Оптимальной считается глубина в 7 м.

Далее определяем место бурения скважины – рекомендуется выбирать локацию, где водоносная жила расположена ближе всего к верхнему слою грунта.

Следующий подготовительный шаг – обустройство шурфа. Традиционно его размеры составляют 1,5 х 1,5 м с глубиной 1,5-2 м.

Теперь нужно подготовить рабочие инструменты и материалы для обустройства скважины:

  • буровой стакан;
  • лебедка с тросом;
  • лопата;
  • тележка для грунта;
  • насос с шлангом;
  • емкость для воды:
  • обсадная труба;
  • листы стали или шифера;
  • металлическая сетка;
  • стальная проволока.

Советы по обустройству скважины

На даче, где зимой люди не проживают, оборудование рекомендуется размещать в кессоне, где всегда плюсовая температура. Перед отъездом сливают воду, даже если отсутствуют зимой несколько дней. В домах с постоянным проживанием лучшее место для оборудования — жилой дом. В нем сухо и тепло, удобное обслуживание.

Другие полезные советы:

На участках с высокими грунтовыми водами лучше использовать наземные защитные сооружения или адаптер.
Чтобы не повредить водопровод к дому, применяют защитный кожух

Это особенно важно в плывунах, пучинистых и каменистых грунтах. Электрокабель всегда помещают в трубу.
В схему водоснабжения обязательно включают обратный клапан для насоса и фильтр для гидроаккумуляторного бака.
Для подсоединения гидравлического оборудования используют запорные вентили

Это облегчает ремонт и обслуживание.
Необходимо постоянно следить за давлением в гидроаккумуляторе и при необходимости подкачивать.

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

  • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
  • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
  • Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание.

Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

  • насос, который опускают в скважину или располагают на поверхности;
  • автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
  • гидроаккумулятор – емкость для накопления воды.

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина – 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Поверхностный насос.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома – гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора – на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

  • кабелем для подачи питания на электродвигатель;
  • пластиковой трубой;
  • нержавеющим страховочным тросом.

Бурение скважины

Наиболее подходящий вариант бурения скважины – ударно-канатный способ. Он хорош тем, что подходит для любой местности и не требует использования тяжелой техники.

Бурение скважины

Для бурения скважины вам понадобится ударно-канатный механизм: опорная тренога с закрепленным к ней ударным стаканом. Опору можно сделать из обычных стальных труб длиной 4-5 м. К готовой треноге необходимо прикрепить механическую лебедку с плотным тросом, а к ней – непосредственно буровой стакан. Крепежный трос должен быть длиннее предполагаемой глубины скважины.

Затем приступаем к бурению. Принцип довольно прост: с силой вбиваете стакан в грунт – он выбирает землю, затем поднимаете стакан и очищаете от земли, а потом снова вбиваете установку. Продолжаете до тех пор, пока не получите скважину необходимой глубины. В зависимости от типа грунта таким способом можно за один раз выбирать от 0,2 до 1 м земли.

Совет. Чтобы облегчить процедуру бурения, между вбиваниями стакана заливайте скважину водой.

После того как скважина вырыта, нужно установить в нее обсадной ствол. Рекомендуется использовать металлическую трубу с толщиной стенок не меньше 4 мм и с уже готовой резьбой.

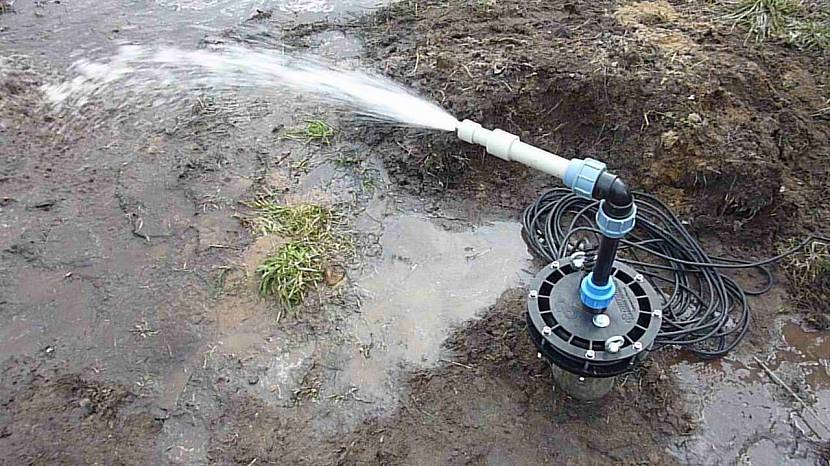

Далее скважину нужно промыть: опускаете в нее шланг и под сильным давлением подаете воду – благодаря напору она вымоет из скважины ненужные слои песка и глины.

Как обустроить скважину для воды

Шахта должна быть оборудована всеми необходимыми приборами и механизмами, чтобы правильно и надежно работать. Технологическое оборудование скважины на воду предполагает наличие таких конструкций, узлов, элементов, механизмов и устройств:

  1. Обсадные трубы для защиты шахты от обвала стенок и деформации отверстия под влиянием воды – талой, дождевой и грунтовой;
  2. Строительство кессона для скважины (кессон – это утепленная яма), который служит для защиты верхней части шахты и установленных механизмов и агрегатов от оползней грунта, подмывания и сезонных температурных колебаний;
  3. Погружной или поверхностный насос – модель агрегата зависит от того, как глубоко пробурена скважина;
  4. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
  5. Гидроаккумулятор для накопления воды и создания рабочего давления в трубах, для равномерного распределения напора по трубной разводке;
  6. Обязательно обустройство скважины адаптером — блоком, который регулирует и контролирует подъем и транспортировку воды, а также выполняет роль автоматической защиты от перегрузок и КЗ.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

  • фланца;
  • крышки;
  • карабина;
  • манжет;
  • крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Роторное бурение

Буровое долото

Для бурения таким способом используется непрерывно вращающееся долото и глинистый промывочный раствор. Долото разбивает породы, в том числе и скальные, на мелкие фрагменты, а раствор выносит эти куски грунта на поверхность.

Чтобы бурение было эффективным, требуется грязевой насос. Он будет перекачивать глинистый раствор и обеспечит его непрерывное поступление.

При роторном бурении может применяться обратная промывка. Она позволяет ускорять процесс. Водоносный пласт достигается гораздо быстрее и качественнее. При обратной промывке раствор подается в затрубное пространство, а возвращается по трубе.

У метода роторного бурения имеется несколько преимуществ. Помимо того, что этим способом можно бурить скальные породы, следует отметить более высокую скорость прохождения. Несколько ниже стоимость работ.

Среди недостатков метода отмечают сложности работы в холодное время года. Требуется утепление системы циркуляции промывочной жидкости. Пробу с водоносного слоя можно снять только после обсадки и пуска скважины. Известковые пласты загрязняются глиной и водой раствора.

Правильно выбираем место под скважину

Сегодня существуют несколько способов проведения данной процедуры. Ниже представлены лишь некоторые из них.

Первый выполняется в такой последовательности:

  • подготавливаются порядка 2 литров гранул силикагеля. Засыпаются они в неглазированный горшок;
  • горшок с влагопоглотителем закапывается в местах предполагаемого обустройства скважины.

Второй способ – народный и заключается в простом наблюдении. Ранним утром или вечером, дождавшись ухода летней жары, осмотрите окрестности. Место, где в почве присутствует достаточное количество воды, вы обязательно заметите, поскольку над ним будет скапливаться туман

И обратите внимание на такой момент: там, где концентрация подземной воды особо высока, туман обычно поднимается кверху столбом, а не просто клубится

Практически каждый водоносный слой копирует рельеф местности. Поэтому скопления подземных вод могут находиться с высокой вероятностью во впадинах между холмами и котлованах.

Место под скважину можно выбрать любое, но на равнинной местности придется бурить глубже, чем во впадинах

Вода присутствует и на равнинной местности, но может залегать на весьма большой глубине. Если поблизости от места предполагаемого обустройства скважины на воду  имеются водоёмы, для определения глубины залегания водоносного слоя можно использовать барометрический метод. С этой целью применяется обычный барометр-анероид.

Сначала им производятся замеры давления воздуха на берегу водоёма, расположенного ближе всех к предполагаемому месту рытья колодца. Затем давление замеряется в месте, где будет обустраиваться скважина под воду. В случае если зафиксированные значения данного параметра разнятся на 0,5 миллиметров ртутного столба, то располагается водоносный горизонт на вполне доступной глубине 6-7 метров.

Вместе с тем, как показывает практика, наибольшую надёжность демонстрирует способ разведочного бурения. Выполняется он достаточно просто. Стандартным садовым буром почва сверлится на глубину до 10 метров. О достижении водоносного слоя проинформирует появление воды в лунке. Причём заметной она станет практически сразу.

Последовательность действий при бурении

Обустройство песчаной скважины не вызовет особых трудностей при наличии необходимой оснастки и соблюдении последовательности этапов. Готовая бурильная установка оборудована головкой и лебёдочным механизмом. Штангу пропускают вниз сквозь оба отверстия. Когда возникнет необходимость, её наращивают, после чего закрепляют ворот. Вращают его обычно два работника, а третий корректирует положение штанги.

На колонке ставится отметка с отступлением от верхнего настила порядка 60-70 сантиметров. На это расстояние сначала колонку опускают, а затем извлекают обратно, удаляя поднятый вместе с буром грунт. Погрузить очищенную колонку необходимо несколько раз. Если глубина большая, штангу придётся наращивать. Делается это присоединением с помощью муфты ещё одной трубы.

При обустройстве скважин на воду бурение без обсадных труб допускается лишь в плотном, устойчивом грунте. Если же породы осыпаются, установить обсадку следует, сделав проходку глубиной уже два-три метра, предварительно оснастив трубу башмаком. Диаметр обсадки больше этого показателя муфт, поэтому чтобы поместить её в шахту используют кувалду или ввинчивание.

При бурении в сыпучих грунтах необходимо использовать обсадные трубы, иначе стенки скважины попросту обвалятся

Как видно, ничего сложного нет. Просто бурение необходимо чередовать с монтажом обсадных труб, которые по мере погружения требуется наращивать. Использовать можно и стальные, и пластиковые трубы для обсадки.

В заключение

Обустройство скважины на воду своими руками – задача достаточно простая. Просмотрев предоставленные видео-материалы, вы всегда сможете справиться с работами на даче или дома без особых проблем. Здесь дана стандартная схема, которая применяется в большинстве случаев. Конечно, полная обвязка скважины не бывает без подключения шлангов, труб и прочих работ, которые также можно выполнить своими руками. Существует множество способов, как обустроить скважину и всегда есть выбор менее затратный, который будет соответствовать вашим требованиям и потребностям. В частности, на даче вполне можно обойтись не покупным кессоном, а обычной бочкой. Все решает интенсивность пользования колодцем, мера потребления воды и прочие нюансы.

Выводы и полезное видео по теме

Из вышесказанного несложно сделать вывод о том, что все работы по обустройству и дальнейшей эксплуатации скважины не представляют проблемы. Не обязательно быть инженером или иметь опыт в данной сфере. Все рекомендации описаны достаточно подробно, и чтобы иметь их под рукой всегда, нужно сохранить страницу в закладках браузера. А видео будет наглядным руководством.

Правильно подобрав тип оборудования и защитного сооружения, можно обеспечить семью чистой питьевой водой, не затратив при этом деньги на оплату услуг специализированной компании. Но если процедура покажется сложной, специалистов придется нанять. Зато это гарантия того, что система будет работоспособной многие годы с первого дня ввода системы в эксплуатацию.
