Соединение биметаллических радиаторов отопления между собой

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

• материалу;
• принципу, как подсоединить батарею отопления;
• методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

Секционные алюминиевые радиаторы

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

• Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
• Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
• Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

• Имеют четыре точки возможного подключения – две верхние и две нижние;
• Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Еще один вопрос – как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

• В процессе создания новых сетей отопления;
• При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
• В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

https://youtube.com/watch?v=y9a35JHa0TM

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

• материалу;
• принципу, как подсоединить батарею отопления;
• методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

Секционные алюминиевые радиаторы

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления.

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Главное – соблюдение всех правил при монтаже

Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи

Как самостоятельно соединить радиаторы отопления между собой: подготовительный этап

Чтобы собрать отопительный прибор, понадобятся следующие инструменты и арматура:

• Ключ разводной.
• Ключ радиаторный.
• Ниппели (идут в комплекте с секциями).
• Паронитовые прокладки.
• Эластичные межсекционные уплотнители.
• Две заглушки: с правой и левой резьбой.
• Наждачная бумага №120.
• Рабочие перчатки.

Если предполагается работа с уже установленными батареями, то в первую очередь нужно перекрыть доступ воды к отопительным приборам. После этого их отсоединяют, очищают от пыли и известковых отложений. Кстати, по ходу модернизации можно избавиться от ситуаций, когда плохо греют биметаллические радиаторы или нарушены правила их установки.

Отложения известкового или другого характера отлично удаляются наждачной бумагой. Пренебрегать процедурой очистки не стоит, иначе загрязнения станут причиной негерметичности соединений, а по-простому – течи.

Этапы подключения

Технология работы зависит от выбранного комплекта фурнитуры и материала труб. Если трубы прокладываются по поверхности стен в комнате, то лучший вариант, это классические металлические трубы.

Если тепловые магистрали заранее прокладываются под штукатуркой, или в специально предусмотренных каналах, то можно использовать более современный вариант. Например, полипропиленовые термостойкие трубы.

Работы со стальными трубами проводятся стандартным сантехническим инструментальным комплектом. С пластиковыми трубами и фитингами требуются специализированные обжимные инструменты. Они нужны не для всех фитингов. Многие системы имеют резьбовую систему обжатия.

Как добавить секции на алюминиевые радиаторы

Если фактическая тепловая мощность установленного и подключенного прибора оказалась недостаточной, может потребоваться установка дополнительных секций. Рассмотрим, как это можно осуществить.

Как разобрать алюминиевый радиатор отопления

Последовательность действий при разборке устройства:

• Перекрыть циркуляции теплоносителя, сбросить давление;
• Отвинтить и снять соединительные муфты у входа и выхода устройства;
• Снять радиатор с крепежей;
• Слить рабочее вещество, уложить лицевой поверхностью вверх на плоской поверхности;
• Извлечь фильтр, промыть его;
• Разъединить секции, которые чаще всего соединены между собой специальной ниппель-гайкой.
• Произвести замену деформированных прокладок из металла (силиконовые прокладки требуют замены в обязательном порядке).

Как соединить алюминиевые радиаторы между собой

Чтобы соединить две секции прибора между собой, необходимо выполнить следующие действия:

• Торцевые отверстия для соединения необходимо освободить от заглушек;
• В месте, где на ниппель-гайке отсутствует резьба, установить прокладку;
• Совместить секции так, чтобы ниппель-гайка попала в отверстие;
• Выполнить затяжку крепежного элемента.

Ниппель-гайки, расположенные сверху и снизу затягивают поочередно на одинаковое число витком. Таким образом удастся избежать повреждения резьбы.

Как выбирать радиатор по его тепловой мощности

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице. Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора

Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

• Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
• Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
• Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
• Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
• Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
• Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
• Высота потолка – от нее зависит объем помещения.
• От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
• Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
• Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

• Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
• Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

• Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
• При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

Смотрите это видео на YouTube

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Зачем наращивать мощность отопительных батарей

Мы же обсудим погрешности при расчете схемы отопления, ведь это частая причина его неудовлетворительной работы. Да что там говорить, когда не учитываются материал стен дома/квартиры, степень их теплоизоляции, высота потолка.

Сколько нужно секций?

Отопительные приборы из биметалла известны не только большим запасом прочности и отличными показателями теплоотдачи. Узлы с ниппельным соединением весьма удобны в плане подбора нужного количества секций. Для определения необходимого числа ребер существует простая формула: K=S(100/R), где

• K – количество секций.
• R – теплоотдача секции.
• S – площадь помещения.

Допустим, имеем радиаторы Global Mix К с теплоотдачей 145 Вт и комнату на 16 м². По формуле для оптимального обогрева помещения достаточно обогревательного прибора на 11 секций. После выполнения расчетов уже можно думать о том, как соединить биметаллические радиаторы между собой в единую систему.

Есть возможность поступить проще: посчитать количество ребер из расчета одна секция на 2 м². Оба способа вполне рабочие, но для комнат высотой до трех метров. Нельзя забывать и о поправочных коэффициентах:

• В помещениях с несколькими окнами отопительные приборы ставят под каждым оконным проемом. При этом общее количество секций разделяют на количество окон.
• Число секций для угловых помещений умножают на коэффициент 1,2.
• Для помещения, имеющего энергосберегающее остекление, при размещении батарей из биметалла применяется такой же коэффициент, но с понижающим знаком.

Общие сведения о системах отопления

Важно изначально определиться, как соединить радиаторы отопления между собой. Говоря языком специалистов, следует решить каким из способов обвязки отопительных приборов воспользоваться

Для всех типов отопительных систем применяются два способа прокладки трубопроводов:

• Однотрубный;
• Двухтрубный.

Два варианта: двухстороннее и одностороннее расположение трубопровода отопления

Однотрубная схема

Системы, в которых транспортировка горячей воды в качестве теплоносителя осуществляется по одной магистрали, являются менее эффективными по следующим причинам:

Полезная формула для тех, кто только планируете «прогреться»

• Практически не позволяют регулировать нагрев отдельного прибора;
• По мере удаления от источника теплоносителя его температура постепенно падает и последний радиатор в цепи может оказаться еле теплым, а то и вовсе холодным;
• При аварийной ситуации на любом участке сети приходится полностью отключать отопление.

Подобные однотрубные отопительные системы применяются в основном в многоэтажках при централизованном обеспечении потребителей теплом.

Двухтрубная схема

В частном секторе для создания автономных (закольцованных на одном потребителе) систем отопления чаще всего применяют двухтрубную схему обвязки радиаторов:

• Одна из труб подающая теплоноситель к прибору;
• Другая для обратного движения к источнику нагрева теплоносителя (котлу).

Простая двухтрубная система выглядит подобным образом

Все батареи в системе подключаются параллельно, так что две магистрали работают совершенно обособленно и соединяются лишь на концевом радиаторе.

Двухтрубная схема подключения радиаторов дает следующие преимущества:

• Возможность регулирования нагрева каждого прибора в цепи, что обеспечивает создание максимально комфортных условий в различных помещениях;
• Вне зависимости от расстояния между котлом и батареей, каждый из приборов одинаково нагревается;
• При необходимости ремонта или замены на любом участке системы не требуется ее полное отключение.

Теперь мы поговорим о том, как правильно подсоединить радиатор отопления своими руками.

Устройство биметаллических батарей

Сегодня на рынке тепловых технологий можно встретить несколько видов радиаторов из биметалла, каждый из которых отличается высоким качеством и надежностью.

• Секционные модели пользуются большой популярностью, так как их технические параметры идеально подходят для многоэтажных домов с централизованной системой обогрева. Зная, как соединить секции биметаллического радиатора, можно собрать конструкцию любой длины. Это позволяет создавать в каждой комнате свой микроклимат.
• Литые модели применяют либо в качестве дизайнерского решения оформления помещения, либо в системах с очень нестабильным давлением. Эти виды радиаторов проходят испытания при давлении 100 атмосфер, что делает их лучшими кандидатами там, где происходят скачки до 30-40 атмосфер. У этих моделей два существенных недостатка:

1. Очень высокая стоимость, о которой забываешь, если в доме «проблемная» система отопления.
2. Их нельзя нарастить или уменьшить, поэтому следует очень скрупулезно рассчитать их мощность с учетом всех теплопотерь, способа подключения и площади помещения.

Чтобы произвести правильное соединение секций биметаллических радиаторов, нужно подготовить инструменты и все элементы конструкции.

Выбор схемы соединения батарей

Для решения вопроса, как соединить алюминиевые радиаторы между собой, используются разные схемы, поэтому важно выбрать наиболее удобную и эффективную

В большинстве случаев приборы отопления соединяются последовательно, при этом обеспечивается максимальная надежность системы. Кроме того такая схема не требует больших технических затрат и обслуживания. С помощью последовательной схемы допускается соединение четырех радиаторов. Подключение к системе выполняется в нижней части. Если трубы или радиаторы начинают провисать, то устанавливают специальные распорки.

Единственным минусом такой схемы является неравномерный прогрев помещения. Это происходит из-за меньшего нагревания последних батарей в системе. Причем разница температуры первого и последнего прибора отопления может составлять около 18 градусов.

Решением проблемы такого типа является установка электрического котла.

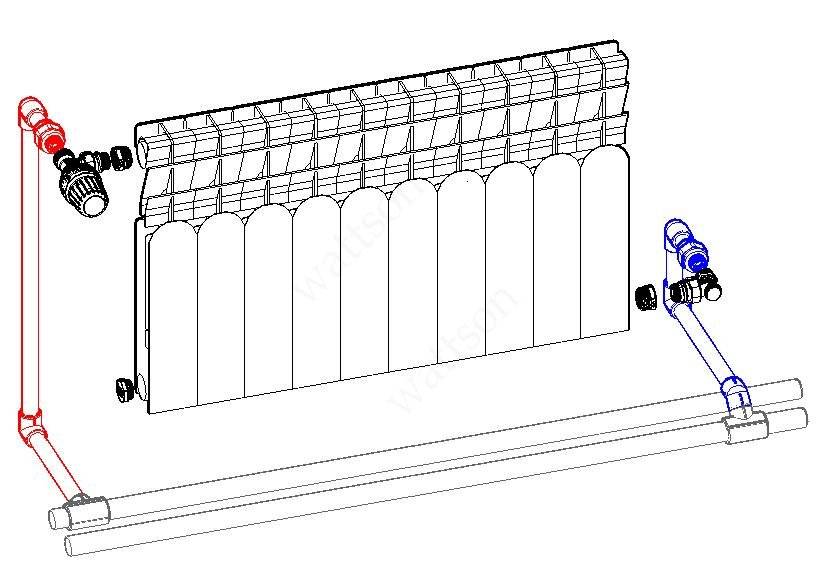

Диагональная схема подключения батареи

Диагональная схема подключается следующим образом. С одного края биметаллического радиатора заходит горячий теплоноситель. Далее он проходит по радиатору, затем остывает и выходит с другого края радиатора. Соответственно движение теплоносителя идет по диагонали радиатора.

Такая схема не всегда удобная и эффективная, так как труба будет идти от общего лежака и будет находиться на видном месте. Одним из выходов в данном неудобстве служит поворачивание кранов под нужным градусом.

Плюсом такой системы подключения малое количество теплопотерь. Всего около 5%. При диагональной схеме можно использовать более длинные радиаторы количество от 12-14 секций при условном проходе запорной арматуры достаточного диаметра.

Главным отличием от боковой схемы подключения батареи служит то, что теплоноситель выходит из одного крана, а уже остывший приходит в другой конец.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов

Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности

Радиаторы к системе отопления подключаются следующим образом:

• Последовательно. В этом случае требуется одна труба отопительного контура.
• Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.
• Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.

Дополнительные рекомендации

Монтаж кранов не является обязательной процедурой, и осуществляется по желанию. В тех случаях, когда увеличение мощности обогревающего прибора потребует установки на одной, а нескольких дополнительных секций, для этого используется вышеописанная инструкция. Также это справедливо для работы с радиаторами других типов, так как добавление секции на алюминиевые радиаторы ничем не отличается.

Главное, соблюдать приведенную последовательность операций, и не спешить. Соединяют биметаллические радиаторы как можно плотнее. Это даст гарантию того, что все будет сделано правильно, а отопления дома получит необходимое увеличение.

Нередко жильцы домов и квартир сталкиваются с одной весьма серьезной проблемой – несмотря на систематическую подачу теплоносителя необходимой температуры, в доме чувствуется недостаток тепла, и пребывание в нем вызывает некоторый дискомфорт. Чтобы решить эту проблему, понадобится нарастить радиатор отопления. В чем заключается такого рода работы? Суть этой процедуры состоит в том, чтобы добавить секций радиатору, благодаря чему будет достигнута комфортная температура в жилище.

Секции до радиатора добавляют в том случаи, если нужно отопить большое помещение

Для начала нужно будет подыскать ключ для радиаторов, он у вас обязательно должен быть — если по каким-то причинам вы не можете его найти, то надо взять его на временное пользование у знакомого или соседа, или отправится в магазин за покупкой нового. Итак, с помощью этого ключа вы должны снять радиатор, лишив его соединений с системой отопления. Далее относим его в ванну и направляем в него воду.

Типы подключения труб и радиаторов

Подключение батарей отопления бывает:

боковое – такое подключение батареи к системе отопления является наиболее распространенным. При таком типе подключения труба с горячим теплоносителем подводится к верхнему патрубку, а труба обрата подключается к нижнему. То есть, обе трубы расположены по одну сторону радиатора. Такое соединение батарей отопления является наиболее продуктивным – при нем наблюдается наименьшая теплопотеря. Однако не стоит использовать подобное присоединение радиаторов отопления, количество секций которых больше 15.

диагональное подсоединение батарей отопления – применяется для достаточно длинных батарей. При таком типе труба с горячим теплоносителем подключается к верхнему патрубку радиатора с одной стороны, а труба оттока остывшего теплоносителя – к нижнему патрубку с другой стороны. Такое подсоединение радиатора отопления позволяет теплоносителю распространяться по всему радиатору максимально равномерно

Важно учесть – если вы выберете диагональное соединение радиаторов отопления между собой, но при этом подача горячей воды осуществляется через нижний патрубок, а отток – через верхний, эффективность работы системы снизится примерно на 10 %.

нижнее соединение радиаторов отопления. Используется лишь в том случае, когда трубы отопления спрятаны под пол

КПД радиаторов, подключенных таким образом примерно на 10% ниже, чем у тех, которые подключены боковым методом.

Варианты подключения радиатора отопления

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.

Разметка и монтаж

Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.

Для эффективной работы важны следующие параметры:

• расстояние от нижней грани батареи до пола — от 80 до 120 мм;
• расстояние от верхней грани до подоконника — от 60 до 100 мм;
• расстояние от стены до корпуса радиатора — от 30 до 50 мм.

Настенное крепление

Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.

Дальнейшая разметка зависит от разводки отопительного контура:

• Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
• Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.

Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.

Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.

После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.

Напольное крепление

Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:

1. Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
2. Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
3. Сверление отверстий, установка и фиксация держателей.
4. Установка и последующая проверка радиатора на устойчивость.

Как рассчитать?

Чтобы рассчитать число секций, необходимо учитывать материалы, вид радиатора, состояние стен, расположение квартиры и т.д. Для примера возьмем вариант, где мощность секции — 100-150 Вт. Точные показатели можно посмотреть в техпаспорте.

Сделаем расчет для однокомнатной квартиры, площадью 18 кв. м. со стандартной высотой потолка — 2,5 м. Пластиковые окна, угловая квартира, погодные условия центральной полосы. Радиаторы подсоединены через верхнюю разводку.

Площадь умножается на 100. Итог 1800 Вт. Полученную величину умножают на коэффициенты, с учетом высоты потолка, углового размещения квартиры, количества окон и их материалов – 0,8, 1,8, 1,8, 0,8 (пластиковые стеклопакеты). Получается 3732 Вт. Делим величину на 150. Итог 24,8 округляем. Значит, требуется нарастить 25 секций для полноценного обогрева.

Расчет

Это только примерный расчет, число отделений зависит от температуры теплоносителя, утепления стен, потолка, материалов, площади окон, ограждений на батареях и т.п.

Теплопотери

Помимо теплопотерь возникших при схемах подключения радиатора отопления, существует определенный вид теплопотерь при расположении радиатора отопления.

В случае, если радиатор располагается под подоконником, теплопотери при худшей конвекции составляют в лучшем случае около 4%.  А если радиатор отопления полностью находится в нише, в которой сделаны отверстия (частая практика при установке радиатора в нише под подоконником), то теплопотери при таком виде эксплуатации радиатора достигают 30%. При проектировании системы отопления и расчете секций радиатора данные факторы обязательно нужно учитывать.

Необходимые инструменты и материалы для монтажа

Инструменты и материалы, которые потребуются при монтаже радиаторов

Монтаж батарей отопления – процесс не сложный при наличии определенных навыков и набора инструментов. Для установки приборов и подключения их к системе отопления понадобится:

• Динамометрический ключ. Он позволяет регулировать силу закручивания резьбы на металлических или пластиковых трубах.
• Строительный уровень. С его помощью устанавливаются кронштейны на стенах.
• Перфоратор и сверла для сверления отверстий под крепления.
• Молоток для забивания кронштейнов в стену.
• Радиаторный вентиль нужен для монтажа запорных кранов отопительных приборов.
• Фум лента для герметизации резьбовых соединений.
• Специальные ножницы для разрезания полипропиленовых труб и паяльник для их спаивания с угольниками, муфтами, тройниками и т.д.
