Самодельный теплоаккумулятор

Рекомендации по изготовлению

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

• внутренняя емкость;
• слой теплоизоляции;
• наружная защитная оболочка;
• теплообменник для емкости, обычно медный змеевик;
• регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Схема буферной емкости-аккумулятора тепла системы отопления, из нескольких баков

Некоторые умельцы делают сами или заказывают на стороне изготовление буферных баков из отрезков стальных труб большого диаметра — 300-800 мм. После установки на место баки утепляют.

Такие баки часто обходятся значительно дешевле, чем готовые буферные емкости, которые продаются на строительном рынке. Отсутствие защиты от коррозии в таких самодельных баках частично компенсируется увеличенной толщиной металла стенки.

Для защиты от электрохимической коррозии бак рекомендуется заземлить, а внутри бака разместить магниевый анод от промышленного водонагревателя.

Буферную емкость необходимого объема можно получить, соединив трубами два и более баков меньшего размера.

Верхнюю и нижнюю части баков соединяют между собой трубами диаметром не менее чем  полтора дюйма.

Получается батарея баков, соединенных между собой подобно секциям батареи отопления.

К котловому и отопительному контурам батарея из баков подключается по диагональной схеме. Такое соединение обеспечивает одинаковое распределение температуры воды во всех баках буферной емкости.

Последний бак в батарее (бак № 2 на схеме) может выполнять функции гидравлического разделителя между радиаторной системой отопления и теплыми полами.

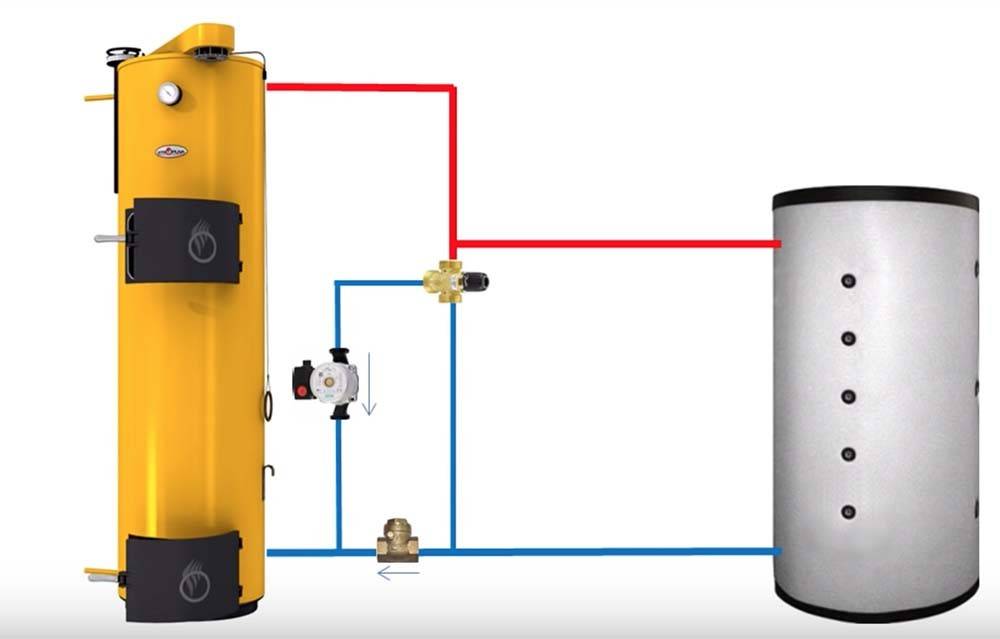

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подход предотвращает образование конденсата, тем самым оберегает теплообменник от поломок из-за значительной разницы температур.

Представим смоделированную ситуацию. Встроенный лепестковый клапан выставим на срабатывание при достижении температуры 55 градусов. При запуске котла вода в системе не нагрета и пока она холодная, клапан закрывается и пускает носитель по малому кругу. После того, как подаваемая вода нагрелась до порогового значения 55 градусов, клапан приоткрылся и начал подмешивать охлажденную воду из обратки. На следующем этапе нагревается вся бочка, при этом температура обратки также поднимется выше 55 градусов. В этот момент клапан полностью переключится и пустит воду по большому кольцу.

После подключения обратки схему обвязки твердотопливного котла добавляем клапан сброса давления. Он необходим на случай превышения рабочих показателей. В твердотопливном котле предусмотрено специальное отверстие для монтажа клапана. В других моделях клапан можно установить через тройник. Включаем в систему расширительный бак. После него для завершения обвязки со стороны теплогенератора необходимо подключить электрокотел. Он включается в схему параллельно уже установленному твердотопливному котлу.

У нас образовались две подачи, на каждой из них необходимо установить обратные клапаны. Это делается для того, чтобы насос одного из котлов не качал воду по рабочему контуру в противоход другому. Напомним, на твердотопливном котле используем не обычный, а лепестковый клапан.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды

m=Q/1,163×∆t где: m – масса воды в емкости (кг); Q – количество тепла (Вт); ∆t – разность температуры воды в трубе подачи и «обратке» (°С); 1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле

W = m×c×∆t (1) где: W – количество необходимого тепла для нагрева теплоносителя; m – масса воды; c – теплоемкость; ∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу: m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаем W = m×c×∆t×k (3) откуда находим уточненную массу воды m = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано 8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло 50 – 21,5 = 28,5 кВт сохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем 28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Схема подключения

Схема подключения

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой. Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Использовать можно несколько трехходовых клапанов на раздаче и на обратке и группу термостатов. Как вариант, в продаже имеются готовые сборки для подключения теплоаккумуляторов – блок автоматического подмешивания, например LADDOMAT.

Этапы изготовления

Рассматривая, как сделать теплоаккумулятор самостоятельно, необходимо обратить внимание на требования к емкости – она должна быть достаточно прочной, чтобы выдерживать рабочее давление в системе, этот параметр обычно составляет 3 атмосферы. Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии

Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии.

Прежде чем изготавливать накопитель тепловой энергии, определитесь, каким образом он будет задействован в схеме. Обычно тепловой накопитель устанавливают в качестве гидравлического разделителя. В этом случае в него врезаются четыре штуцера. Для удобства подключения длина штуцеров должна быть больше толщины утеплителя.

ТА со врезанными штуцерами

Пару штуцеров врезают в верхней и нижней части со стороны котла, вторую пару – симметрично на противоположной стороне, к ним будет подключен отопительный контур. К патрубкам, установленным в нижней части емкости, подсоединяются тройники с термометрами.

Емкость с установленными штуцерами следует обмотать фольгой, создав отражающий слой. Поверх крепится термоизолятор. Рулонный материал можно закрепить при помощи проволоки, затягивая петли путем скручивания свободных концов.

Сделанный теплоизоляционный слой желательно закрыть кожухом, для изготовления которого подойдет тонкая жесть.

Вывод

Даже простейший теплоаккумулятор для котлов отопления способен значительно усовершенствовать отопительную систему с твердотопливным котлом. Его установка дает возможность несколько часов поддерживать комфортный уровень температуры в доме, затушив огонь в котле. Отапливать дом приходится реже, за счет чего снижаются расходы на энергоноситель.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.

Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

• разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
• нагревать воду для хозяйственных нужд;
• обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.

Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

• 2 стандартных баллона из-под пропана;
• не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
• штуцеры и гильзы для термометров;
• утеплитель – базальтовая вата;
• крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

1. Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
2. Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
3. Поставьте баллоны один на другой и сварите между собой.
4. Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
5. Приделайте дно и крышку.
6. В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
7. Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
8. Сделайте утепление резервуара и прикрутите обшивку саморезами.

Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Преимущества использования

Наличие теплоаккумулятора для котлов отопления позволяет:

• увеличить время между включениями электрокотла, уменьшить число топок в твердотопливном котле;
• защитить систему отопления от перегрева;
• подключить емкость к разным источникам тепла, таким образом, тепловой аккумулятор для отопления может стать связующим звеном сложной отопительной системы, использующей разные источники тепла;
• постоянно иметь запас горячей воды, которую можно использовать для ГВС.

Важно! Температура воды в баке ГВС должна быть выше +55°C, в противном случае существует вероятность образования бактерий легионелл (Legionella), которые могут вызывать инфекционное заболевание «легионеллёз». Если нет возможности постоянно поддерживать такую температуру в баке ГВС, тогда рекомендуется 4-8 раз в месяц поднимать температуру до +70°C, что позволит предотвратить образование болезнетворных бактерий.. В качестве недостатков некоторые пользователи указывают на размеры емкости, которая занимает много места в котельной

В качестве недостатков некоторые пользователи указывают на размеры емкости, которая занимает много места в котельной.

Относительно цены устройства – этот недостаток достаточно быстро окупается, т.к. использование теплового аккумулятора обеспечивает снижение расхода твердого топлива на 20%. Если же емкость работает в связке с электрокотлом, экономия средств (при установленном дополнительно многотарифном счетчике) возможна за счет использования разных режимов работы источников тепла днем и ночью. Ночью, когда тариф на электроэнергию низкий, котел может активно работать и аккумулировать тепловую энергию в буфер, днем котел отключается, а тепло подается из бака аккумулятора для отопления. Высококачественная теплоизоляция бака способна сохранять тепло в течение суток и более (показатель сохранения тепла прямо пропорционально зависит от размера бака и от температуры окружающей среды).

Аккумулирующий бак PAWT-200LE2 объемом 200 л.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500

Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бака

Схема установки

Это интересно: Правила подключения заземления — описываем все нюансы

Стоимость чугунных котлов

Твердотопливный чугунный котел, в отличие от стального, можно только приобрести. Если самостоятельным изготовлением оборудования заниматься вы не планируете, можете рассмотреть цены на подобное оборудование. Например, модель КЧМ-5-К исп. 3 Кировского завода в России можно приобрести за 49800 руб. Площадь отопления в данном случае варьируется от 210 до 800 м2. Мощность может изменяться от 21 до 80 кВт. Этот одноконтурный котел является напольным, как и КЧМ-5-К исп. 71 COMBY eco i, площадь отопления которого варьируется в меньшем диапазоне и начинается от 210, а заканчивается 500 м2. Этот котел тоже является одноконтурным, а его мощность на максимальном пределе ниже и составляет 50 кВт.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

• Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
• Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
• К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
• Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
• Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

• «пустым» – простая утепленная емкость с прямым подключением;
• со змеевиком или регистром труб в качестве теплообменника;
• со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

• Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
• При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
• С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
• При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
• Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Разновидности аккумулирующих моделей

Накопители функционируют одинаково, но различаются своей конструкцией, поэтому выделяют следующие виды накопительного устройства:

• пустотелый (не имеет внутреннего теплообменника);
• с 1 или 2-мя теплообменниками (обеспечивает корректную работу агрегата);
• со встроенным бойлером небольшого диаметра.

Пустотелые теплоаккомуляторы – самые простые, имеют низкую стоимость. Их можно подсоединить к одному или нескольким агрегатам. Также можно установить дополнительный греющий элемент, который функционирует на электроэнергии. Теплоаккумулятор гарантирует хороший прогрев жилого помещения, уменьшает вероятность перегрева носителя тепла и осуществляет безопасное функционирование системы. Теплоаккумулятор с одним или двумя змеевиками – это передовой тип устройства с широким спектром использования. Теплообменник, который находится вверху, отбирает тепловую энергию. Тот, который внизу, интенсивно прогревает буферную емкость.

Тепловой буферный агрегат стоит значительно дороже, чем пустотелый, но это вполне оправдано. Устройство значительно увеличивает функциональность и эффективность работы системы. Накопитель со встроенным баком накапливает вырабатываемое сверх нормы тепло и снабжает горячей водой.

Расчет объема накопительного бака

Рассматриваемое оборудование принято устанавливать в помещении (котельной или отдельной комнате), так как на улице его теплоемкость будет существенно ниже. Расчет объема теплоаккумулятора для котла отопления производится с учетом наличия свободной площади, и здесь принято использовать следующее соотношение: на каждый киловатт мощности, требуемой для обогрева, необходимо предусмотреть 25-50 л рабочей среды.

Точный расчет накопительной емкости произведут специалисты, но для определения примерных показателей предполагают, что во время функционирования котла вода нагреется до 90°С, во время его простоя температура опустится до 50°С. Образуется разница в 40°С, и для определения требуемого объема бака необходимо выявить оптимальное значение отдаваемого тепла. Например, для резервуара в 3,5 куб. м этот показатель составляет 210 кВт/ч, для 2 куб. м – 115 кВт/ч.

Самостоятельное изготовление

Чтобы проще изготовить теплоаккумулятор для котлов отопления своими руками, лучше всего выбрать прямоугольную форму конструкции. Для этого подойдут детали из листовой гофрированной стали, так как они обладают повышенной жесткостью.

Обязательно присутствие сварочного аппарата, так как все основные сборочные работы проводят при помощи этого агрегата. Кроме листов стали, понадобится металлический уголок для установки распорок.

Дело в том, что конструкция будет работать под давлением, поэтому ее следует усилить. Сначала сваривают внутреннюю емкость, расперев уголками противоположные стенки. Затем собирают наружный корпус, который по размерам будет немного больше, чтобы хватило места для установки утеплителя.

Для этого подойдет минеральная вата или монтажная пена. Далее приваривают стенку кожуха и подключают теплоаккумулятор к системе отопления. Не стоит забывать после сварки конструкций проверить их на герметичность.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии
