Как выпускать воздух из отопительной системы?
Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.
Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.
Причины возникновения воздуха
Главная причина, из-за которой происходит завоздушивание водяных контуров — нарушения при составлении проекта; при проведении монтажных работах; вследствие эксплуатации пола.
Скопление воздушных масс в змеевике бывает вызвано:
- Неточным вычислением тепловой нагрузки;
- Ошибками сделанными при расчёте размера и количества петель, а также диаметра труб;
- Неправильным выбором насоса, предохранительных и регулирующих комплектующих;
- Укладкой магистрали с большим количеством перепадов по высоте;
- Не качественным материалом;
- Плохим монтажом — отсутствие герметичности стыков и резьбовых соединений;
- Нарушениями правил при первом запуске пола;
- Несоблюдением температурного уровня при эксплуатировании;
- Разгерметизацией трубопровода при поломке или наличии дефекта;
- Нарушением циркуляции жидкости в контуре, которое вызвано снижением напора из-за неисправности насоса;
- Поломкой автоматического воздухоотводчика, а также предохранительного и запорного клапана;
- Выделением газов при нагреве теплоносителя, которые содержатся в нём.
Важно! Прежде, чем осуществлять первый запуск устройства следует выгнать воздух из контуров тёплого пола
Типовые схемы включения полотенцесушителей
В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.
Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором
С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.
Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи
Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:
- сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
- регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);
пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.

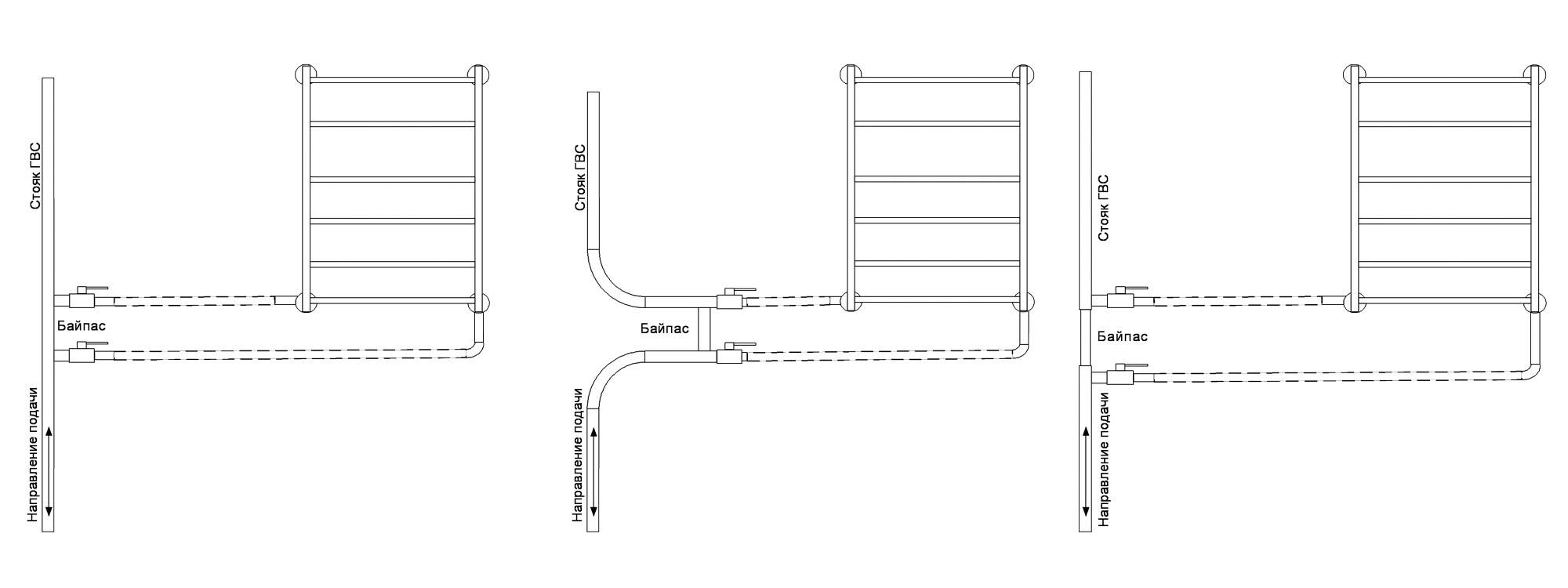

В зависимости от монтажной схемы, используется прямой (1), зауженный (2) и смещённый (3) байпас
Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.
Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»
По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.
Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.
Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов
В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.
При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку
Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)
Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.
Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом
Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.
Как выпустить воздух из полотенцесушителя: инструкция
Чтобы вернуть прибору утраченную мощность, необходимо предварительно изучить принцип его работы, ознакомиться с некоторыми особенностями и нюансами. Операция спуска воды не требует профессиональной помощи. Ее сможет самостоятельно выполнить любой пользователь. Существует несколько способов ликвидации воздушной пробки.
Классический способ
Этот стандартный метод применяется с целью устранить воздушную пробку с помощью спуска воды из полотенцеушителя. Однако, для того чтобы выполнить такие действия, необходимо учитывать местоположение сушилки. Если это многоэтажное здание, необходимо познакомиться со схемой отключения воды, чтобы можно было открыть кран. Если спуск воды можно осуществить прямо в квартире, исчезает необходимость перекрывать всю систему, появляется возможность самостоятельно спустить жидкость. Вся операция проводится в несколько этапов:
- Сначала откручивается гайка, которая соединяет сушилку и трубу ГВС. Для выполнения такой работы потребуется разводной ключ.
- Для слива нужно заранее приготовить большую емкость для слива воды.
- Затем, после того как произойдет ослабление изделия, необходимо дождаться характерного шипения.
- Финишной операцией будет спуск жидкости.
Если вышеописанная методика не даст положительного результата, можно использовать другие способы:
- Иногда в старинных домах, решение проблемы связано с индивидуальным подходом к возникшей ситуации. Придется обратиться к жильцу последнего этажа. Стравливание воздуха делается именно из его квартиры. Объясняется это очень просто. Стояк ГВС проложен таким образом, что его маршрут начинается с нижнего этажа, постепенно уходя вверх. Доходя до предельной точки, стояк делает петлю и устремляется вниз. Такой монтаж вызывает скопление воздуха наверху. То есть необходимо провести одинаковые действия, только совершенно из другого помещения.
- Конструкция современных девятиэтажек предусматривает монтаж отвода ГВС и труб водопровода в чердачном помещении. Поэтому на чердаке нужно открыть кран, слить всю воду в канализацию. Негативной стороной такого монтажа является ее недоступность. В чердачную зону разрешается заходить только сантехникам. Без них выполнить спуск воды невозможно.
- Если ваше строение имеет другую планировку, необходимо обратиться за помощью к специальной службе. Они быстро найдут необходимый водопровод, помогут устранить возникшую неисправность.
Способ с использованием крана Маевского
Этот способ считается самым совершенным. Он выполняется в определенной последовательности:
- Сначала подготавливают большую емкость, в которую будет сливаться вода. Ее устанавливают на ровную поверхность прямо под кран.
- Немного отпускают винт.
- Когда шипение прекратится, из трубы должна начать выливаться вода. Нужно дождаться момента, когда вода будет вытекать без воздуха. Следовательно, стравливание прошло успешно.
- Винт закручивают назад.
Из всего вышесказанного можно сделать однозначный вывод. Проблема спуска воздуха из полотенцеушителя решается очень просто. Выполнить такую операцию можно без профессиональной помощи, различными способами.
Бытовая техника Полотенцесушитель
Как спустить воздух самостоятельно
Исходя из системы водоснабжения, процесс спуска воздуха будет разным. Проживающим в частном доме с наличием собственной системы водоснабжения нужно знать, ее схему и понимать, где возможно открыть кране для выхода воздушной пробки.
Важно! В доме многоквартирном все не так просто. Вероятнее все нужно будет выпустить воздух из стояка, когда проблема заключается в нем
Однако важно сперва попробовать начать выпуск со змеевика в квартире. Далее представлен вариант, который предназначен для старых типов домов со змеевиками, не имеющими воздухоотводчик (крана Маевского).
- С использованием разводного ключа нужно снять гайку, соединяющую змеевик и трубу ГВС.
- Откручивать нужно не торопясь и предельно аккуратно – можно сорвать резьбу, в особенности на старых змеевиках.
- Предварительно стоит приготовить тару под сбор воды. При ослаблении гайки нужно дождаться пока завершится шипение, и пойдет вода, но уже без воздуха.
- После этого нужно на место закрутить гайку.
Использование разводного ключа
Представленный метод не помог? Тогда нужно спустить воздух из всего стояка. При этом все зависит от дома. Потому что стояк может быть разных конструкций:
Старые 5-эатжные дома советских годов. В них стояк ГВС установлен до 5-го этажа, после чего петлей выходит вниз для рециркуляции горячей воды. Воздух накапливается в пиковой точке, поэтому нужно будет идти к проживающим на верхних этажах и именно там начинать спускать воздух. Часто там имеется подготовленный шланг. Его следует надеть на спецкран стояка, спустить его в канализацию. После этого нужно открыть кран и слить воду до завершения выхода воздуха.
Панельные 9-этажки. В этих домах спустить воздух возможно только с чердака – коммуникации завершаются там
Важно уточнить, есть ли доступ на чердак. Как правило, туда допускают лишь сантехники из ДЕЗа
В таком случае нужно вызвать именно их. Чердак открыт? Тогда воду можно спустить собственноручно. Сперва нужно найти трубу ГВС, отыскать ее отвод, открыть кран и слить все в канализацию.
Прочие дома. В подобном случае имеется только один вариант – вызвать службу эксплуатации, потому что техэтажи всегда закрыты. Весь процесс «перезапуска стояка» включает процедуру, при которой стояк ГВС сливается в подвальном помещении, после чего нужно заполнить заново водой.
Удаление воздушной пробки
Необходимость стравить воздух из полотенцесушителя возникла сразу после появления моделей «лесенка» с несколькими схемами обвязки. В советские времена U-образные и М-образные обогреватели подключались к системе отопления/ГВС напрямую, без байпаса, подобных проблем не возникало, в принципе.
В модификациях «лесенка» воздушная пробка образуется вследствие сложной конфигурации трубчатой конструкции. Поэтому производители оснащают продукцию одним или двумя ручными воздухоотводчиками конструкции Маевского, скрытых внутри декоративных колпачков.

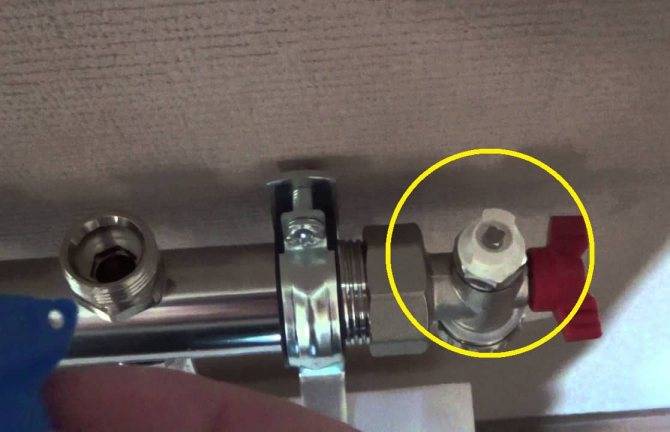

С краном Маевского
Без привлечения специалистов полотенцесушитель с краном Маевского позволяет развоздушить обогревательный прибор по мере необходимости.
Оборудование относится к категории воздухоотводчиков, и имеет примитивную, но эффективную конструкцию:
- с одной стороны латунного корпуса нарезана цилиндрическая трубная резьба 1/2 или 3/8 дюйма;
- внутри выполнен сквозной канал под резьбовой регулировочный винт с игольчатой формой наконечника;
- выпускной канал просверлен сбоку в полимерной поворотной вставке.
Винт откручивается плоской отверткой, воздух под давление выходит из системы в воздушный канал, пространственное положение которого (вверх/вниз или вбок) можно регулировать поворотной вставкой. Как только в боковой канал начинает поступать вода без воздуха, и исчезнет характерное шипение, винт закручивается в рабочее положение. Игла перекрывает отверстие, спуск прекращается. Более подробно на нижнем видео:
Основным достоинством игольчатого крана конструкции Маевского является его небольшой размер в сочетании с цилиндрической формой. Устройство легко прячется внутри декоративных стаканов, накручиваемых на стойки полотенцесушителей формы «лесенка».
Производители комплектуют изделие специальным ключом или круглой ручкой, чтобы избавить пользователя, даже от поиска отвертки.
В частном коттедже с открытой схемой отопления воздух выгонять не нужно, он сам выходит в бачок расширирителя. Для закрытых систем применяются воздухоотводчики автоматического действия.
Они монтируются в верхней точке системы, а не обогревательного прибора, не позволяя завоздушивать весь контур в целом.
Обычно используются отводчики поплавкового типа, как в смывном бачке. Только работают они наоборот – в рабочем состоянии поплавок поднят внутри камеры, отверстие перекрыто, при попадании в камеру избыточного количеств воздуха уровень жидкости в ней снижается, поплавок «ныряет», открывая спускной канал.
Без воздухоотводчика
Если полотенцесушитель сложной формы смонтирован без крана Маевского изначально, убрать из него воздушную пробку будет немного сложнее. Общий принцип действия такой же – разрушение герметичности системы для выдавливания напором воды воздуха в атмосферу. Последовательность действий следующая:
- нахождение резьбового соединения в верхней точке системы, стояк при этом отключать не нужно;
Где спускать воздух без крана Маевского.
- ослабление муфты, гайки, контргайки;
- сбор воды в ведро при помощи накинутой на резьбовое соединение тряпки, нижний край которой опущен в емкость;
- затяжка резьбы после прекращения шипения воздуха.
Если спускать пробку без тряпки, водно-воздушная смесь разбрызгивается по санузлу неконтролируемо, что увеличивает трудоемкость последующей уборки, и может привести к повреждению мебели, деталей интерьера.
Пошаговая инструкция по установке КМ в систему
На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.
- На первом этапе отводят трубы.
- Снимают с крючков радиатор и полностью сливают воду.
- С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
- Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
- Затем устанавливают кран, как указывается в инструкции к устройству.
- Батарею возвращают на место.
- На последнем этапе подключают трубопровод.
Для чугунных батарей заводы выпускают готовые заглушки под воздухоотводящие краны Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.
При установке устройства на отопительные трубы из пластика потребуется фитинг.
Признаки закупорки системы
Спускаем воздух из сушителя полотенец самостоятельно
Потому что единственной трудностью, которая вызывает неполадки в работе устройства, считается воздух – его необходимо убрать.
Как только вы спустите воздух из сушителя полотенец, он опять заработает на прежнем уровне. Стравить воздушные пробки не сложно, с данной проблемой вы управитесь самостоятельно, без помощи профессионалов.
Чтоб механизм опять стал тёпленьким, воздух можно спустить 2-мя вариантами:
- Традиционный или классический вариант.
- Сегодняшний вариант.
На определенных моделях сверху сушителя полотенец снимаются заглушки, там клапан для стравливания пробок .
Классический вариант устранения воздуха подразумевает спуск воды. Потому что сушитель полотенец подсоединяется к конструкции обеспечения водой, нужно только спустить всю воду вместе с воздушными пробками. В домах в несколько этажей спуск воды делается на верхнем этаже по стояку. Если спуск находится у вас в квартире, еще легче – можно самим спустить воду.
Порой, спуска всей воды бывает недостаточно, и поэтому вам нужно будет прибегнуть к другому варианту: отвинтите гайку, которая крепит устройство для сушки к трубам. Гайку раскручивать необходимо очень аккуратно и потихоньку. Как только, пойдёт воздух вам имеет смысл сделать остановку.
Непременно заблаговременно удалите все из ванной, чтоб не затопить водой, а под крепежное место подставьте емкость для воды.
Сегодняшний вариант стравить воздух подразумевает устройство с названием «кран Маевского». Многие сушители полотенец продаются уже в наборе с краном или же его приобретите по отдельности.
Кран закрепляется к устройству для сушки и предназначен лишь для спуска воздуха, закрывать воду он не может. Кран складывается из регулировочного винта и из игольчатого клапана.
Применяя специализированный ключ или отвертку, разверните винт, клапан откроется, воздух целиком выйдет из механизма. Воздух спускать необходимо до тех пор, пока не пойдёт вода без пузырьков. Эксперты советуют спускать воду до тех пор, пока не польется струйка не тепло, а даже горячей воды.
Перед проведением всех работ опять же непременно побеспокойтесь о мерах осторожности: удалите из ванной все, что опасается влажности и подставьте емкость для воды под сушитель полотенец. Когда спустите весь воздух, закрутите винт обратно, после этого устройство опять должно греться
Когда спустите весь воздух, закрутите винт обратно, после этого устройство опять должно греться.
Если нет у вас крана возможности и Маевского его приобретения, спустить воздух из сушителя полотенец можно средствами находящимися под рукой.
Чтоб удалить воздух из труб самостоятельно вам потребуется:
Применяя подручные инструменты, следует сделать работы, похожи крану Маевского. Совсем не обязательно владеть умениями сантехника. Вооружитесь нужными инструментами, откройте воздухоотводчик, спустите воздух и вплотную закройте.
Вы услышите сначала шум – это выходит воздух, потом польется вода. Спускайте воздух, пока напор воды не усилится, и она не станет тёпленькой.
Как вы обратили внимание, спустить воду совсем очень легко. Вам не требуется нанимать мастера и расходовать средства из бюджета семьи
Как спустить воздух из батареи, если нет крана Маевского
Чаще всего с отопительной системой в доме не возникает никаких проблем. Но иногда внезапно в доме становится холодно или в радиаторе отопления возникают странные звуки. Что же это может быть? К сожалению, в данном случае налицо наличие воздуха в системе отопления, а значит, необходимо спустить оттуда воздух. Сегодня вы узнаете, как это сделать без крана Маевского.
Завоздушенность в батарее: что это и как определить
Что же такое завоздушенность в отопительной батарее? Под данным понятием подразумевается скопление воздуха, причем чаще всего в верхней части отопительного радиатора. Подобная ситуация становится проблемой и довольно-таки частой для тех, кто живет в многоэтажных домах на одном из последних этажей. Причин возникновения подобной неприятности может быть несколько:
- Проведение ремонтных работ на участке/на соседних этажах. В случае если в жилом квадрате проводились работы с отопительными трубами, велика вероятность попадания в систему небольшого потока воздуха.
- Произошла утечка теплоносителя на каком-то из участков (а значит требуется немедленная проверка системы для устранения утечки).
- Особенность системы теплых полов. Проблема завоздушенности системы – действительно является частой картиной при наличии системы теплого пола, особенно, если она имеет сложную схему и много ответвлений.
- В воде, имеющей высокую температуру, содержится воздух и чем чаще теплоноситель обновляется в системе, тем выше вероятность возникновения неполадки.
- Если появление воздушной «пробки» по времени совпадает с пуском общей отопительной магистрали – с большей долей вероятности можно говорить о том, что именно пуск системы стал причиной завоздушенности.
Совет. Если вы проживаете в частном доме, то, в принципе, не стоит сильно волноваться по поводу завоздушенности системы (если она небольшая), Дело в том, что в частных отопительных системах чаще всего теплоноситель меняется крайне редко, а, значит, воздух должен самостоятельно стравиться в течение нескольких дней.
Определить наличие воздушной «пробки» достаточно просто. Например, если температура воды в батарее резко понизилась или батарея стала холодной лишь частично, может даже начала булькать – все это является признаками завоздушенности.
Спуск воздуха без крана Маевского
На большинстве домашних отопительных батарей стоит специальное приспособление, которое помогает максимально упростить задачу стравливания воздуха – кран Маевского или автоматический клапан.
Но вот вопрос: что делать, если подобное приспособление на батарее просто отсутствует? Если у вас именно такая картина предстала перед глазами – скорее всего, в вашем доме установлены чугунные батареи. На таких батареях довольно часто устанавливается простая заглушка, которая была закручена на пакле, покрытой краской. Кроме того, еще и была залита слоем краски во время окрашивания отопительных батарей.
Убрать ее для того, чтобы получить доступ к теплоносителю, расположенному в системе, представляется затруднительным. По этой причине простейшим выходом из ситуации можно считать обращение к соседям с последнего этажа дома (у них наверняка на батарее будет кран Маевского). Но если соседи, к примеру, уехали или вы сами являетесь жильцом последнего этажа и крана нет? В этом случае придется прибегнуть к «дедовскому» способу стравливания воздуха из системы отопления.
Итак, вам необходимо запастись тазиком, ведром и большим количеством тряпок. Кроме того (голыми руками ведь не взять сей «барьер»), вам понадобится разводной ключ для откручивания пробки и какой-нибудь растворитель для краски. Иначе вы просто не сможете сдвинуть заглушку с «мертвой» точки.
Итак, сначала нанесите на место, где установлена заглушка, растворитель и подождите минут 15. После этого аккуратно начинайте движение разводным ключом по резьбе, пока заглушка не начнет подаваться. Вы услышите, как начнет стравливаться воздух. Когда звук затихнет (признак отсутствия воздуха), обязательно намотайте на заглушку слой «фумки» и вставьте ее на место. При желании можно слегка закрасить место стыка заглушки с батареей.
Вы узнали о том, как быстро и достаточно просто можно справиться с задачей спуска воздуха из радиатора отопления при отсутствии крана Маевского. Удачи!
