Диаметр труб для подвода воды в душевую при невысоком давлении

Рекомендации по монтажу

Правильная установка насоса для повышения давления воды с автоматикой обеспечит потребности квартиры в воде на долгие годы. В процессе монтажа придерживайтесь следующих рекомендаций:

  • Для более длительной работы прибора очень желательно установить на входе в насос механический фильтр. Тем самым вы обезопасите оборудование от попадания в него посторонних частиц;
  • Аппарат должен быть установлен в сухом месте отапливаемого помещения. При отрицательных температурах вода в насосе может замерзнуть, выведя внутренности прибора из строя;
  • Запорный кран должен быть установлен до насоса. Это даст возможность проводить профилактику оборудования при отключенном потоке воды;
  • Постепенно, в процессе работы, действующая на насос вибрация может разболтать прибор, из-за чего могут появиться протечки в местах его крепления. Поэтому первое время проверяйте герметичность соединений.

Правильно подобранный и грамотно установленный насос для повышения рабочего давления воды в квартирном водопроводе решит ваши проблемы, связанные с низким уровнем водяного давления в квартире любой этажности.

Как выбрать гибкую подводку 3/8 дюйма

Если взять в руки и внимательно осмотреть гибкий шланг, например, наиболее ходовую в быту гибкую подводку на 3/8 дюйма, то первое впечатление таково — это просто резиновый шланг с металлической оплеткой с парой гаек.

Простота изделия настолько вводит в заблуждение, что часто гибкую подводку пытаются делать своими силами. Даже если удастся подобрать для нее качественный шланг, его хватает на несколько месяцев. Поэтому не стоит удивляться, что купленная первая попавшаяся под руку недорогая гибкая подводка начинает сифонить водой уже через полгода эксплуатации. Это, скорее всего, подделка из обычной резины.

Шаг первый, обращаем внимание на внутреннюю оболочку

У гибкой подводки 3/8 известных компаний-производителей герметичная оболочка изготовлена из этиленпропиленового каучука EPDM. Внутри нее слой из сшитого полиэтилена PEX. Материал оболочки и прокладок, укладываемых под ниппель, всегда указывается в паспорте-сертификате, приклеенном к шлангу в районе обжимной гильзы.

Некоторые мастера-сантехники утверждают, что поддельную гибкую подводку, особенно наиболее ходовых размеров 3/8 и 3/4, можно легко определить по запаху. Подделка издает явственный запах резины. Часто через оплетку даже просыпаются мельчайшие частицы, содранные с наружной поверхности.

Шаг второй, осматриваем состояние гильз, ниппелей

Самый надежный критерий в выборе — качество сборки наиболее ответственных частей

Поэтому нужно обратить внимание на:

  • состояние оплетки. Не должно быть порванных волокон или торчащих прядей нейлона;
  • состояние обжимных гильз, фиксирующих ниппель на каучуковой оболочке. Гильзы должны быть одинаковой длины, изготовлены из одного металла. Не должно быть царапин, а в зоне сопряжения с оплеткой — деформированных волокон;
  • гайки или штуцера не должны иметь царапин от работы гаечным ключом. Резьба на штуцере обычно покрывается никелем, поэтому, если гибкую подводку использовали, следы все равно остаются.

Желательно, чтобы гайка или штуцер были изготовлены из латуни CW617N или ее аналога. Это гарантия того, что при закручивании соединения материал не деформируется и не даст незаметную трещину.

Соединение мягкого шланга

Как подключать гибкую подводку 3/8 дюйма

Прежде всего шланг должен быть соответствующей длины. Подводка после установки не должна быть натянута или согнута с радиусом менее 50 мм. Нужно проверить свободное вращение накидной гайки или штуцера на сопрягаемой резьбе. Проверочное заворачивание необходимо делать без уплотнительного кольца и только руками.

Если проблем нет, то следующим этапом будет наматывание сантехнической ленты на резьбу приемного штуцера. Заворачиваем гайку по резьбе до упора.

Как правильно закручивать гайку? Для заворачивания гайки на 3/8 усилие не должно превышать момент более 40 Н*м.

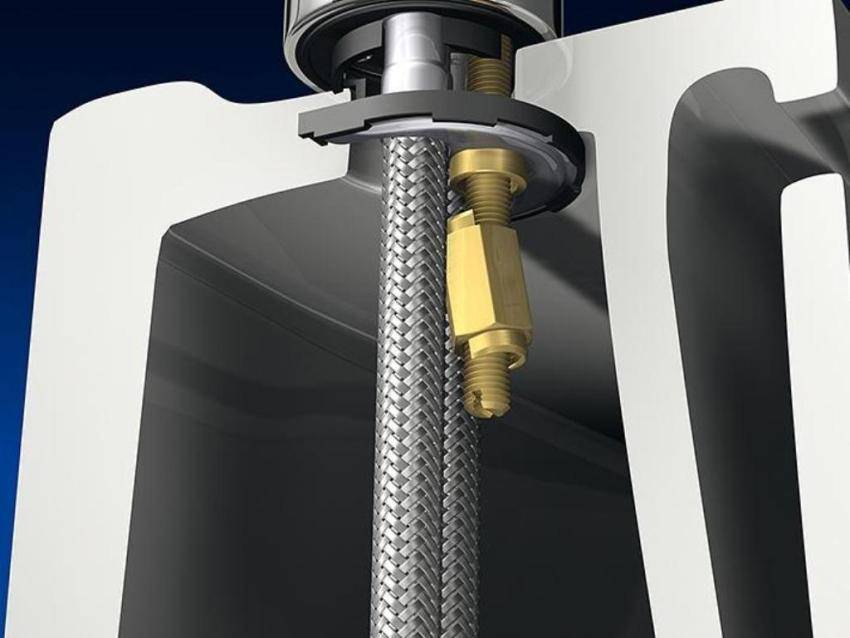

В тех случаях, когда подводка ставится на смеситель, установка начинается с вворачивания штуцера в приемное отверстие с резьбой на корпусе крана.

После того как один из концов соединительного шланга на 3/8 завернут, аналогичным способом укладываем прокладку, наматываем ленту, заворачиваем подвижную гайку или штуцер. При этом шланг нужно придерживать пассатижами через мягкую ткань. Заворачивая гайку, следить, чтобы оплетка не деформировалась, не подвергалась скручиванию.

Последний этап — проверка герметичности под давлением в течение получаса. Если выпотевает вода, то накидную гайку поворачивают ключом на четверть оборота. В том случае, если сифонит из-под штуцера на смесителе, то первоначально нужно ослабить накидную головку с противоположной стороны шланга. Только потом довернуть штуцер и завернуть гайку на прежнее место.

Срок службы гибкой подводки на 3/8 дюйма зависит от качества воды. Даже при профессионально выполненном монтаже соединительного шланга фирма производитель дает гарантию не более чем на два года. Смеситель хорошего качества служит в среднем до 5 лет, так что вместе с новым краном будет правильно купить одну новую подводку.

Недостатки гибких конструкций.

Несмотря на все преимущества, этот тип подводок содержит в себе и плохие стороны. Они выявляются уже при использовании:

  • Слишком сильные скручивания, натяжения и изгибы могут повредить целостность оплетки, что неизбежно приведёт к уменьшению эксплуатационного срока.
  • Монтаж в непосредственной близости от источника открытого огня запрещена
  • Крепёжные детали под воздействием воды и времени постепенно подвергаются коррозии. Что со временем приведет к ремонту смесителя или другой дорогостоящей фурнитуры.
  • Некоторые типы гибких конструкций плохо относятся к воздействию слишком высоких температур.(вода близкая к закипанию)

Способы утепления труб

Одним из важнейших этапов при ввода воды в частный дом является утепление труб. Если не сделать это качественно, может возникнуть промерзание водопровода и связанные с этим проблемы.

Существует несколько способов, используемых для утепления труб:

  1. закладка трубопровода на уровне ниже промерзания почвы. Такой вариант не всегда удобен, он подходит не для всех регионов нашей страны;
  2. установка в трубопроводе ресивера, который создает высокое давление внутри труб. За счет этого не допускается их промерзание;
  3. подогрев труб. Организуется при помощи обвивания их кабелем, подключенным к электрической сети. Неудобство такого способа заключается в увеличении платы за электроэнергию и возможные проблемы при ее отсутствии;
  4. утепление трубы при помощи изоляции в виде зонтика. В этом случае тепло от почвы поможет не дать трубам промерзать;
  5. еще один интересный способ – поместить трубы, которые требуется утеплить в другие большего диаметра, заполненные теплоизоляционным материалом.

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка должна соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

  • синяя – шланг только для холодной воды;
  • красная – изделие рассчитано на подачу горячей воды;
  • красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Информация о сильфонной подводке содержится в паспорте, который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации

Другие важные моменты, на которые следует обратить внимание при покупке:

  1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
  2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
  3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
  4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
  5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
  6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Если шланг находится в натянутом виде, срок его эксплуатации значительно уменьшается

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры

Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися

Типовые решения

Для подачи воды от скважины к дому используют трубы из ПНД — полиэтилена низкого давления, металлопластика, полипропилена и меди.

Трубы из ПНД — полиэтилена низкого давления

Материал отличается простотой сборки, не требуется никаких инструментов. Используют только специальные недорогие фитинги, которые затягиваются вручную, обеспечивая герметичность соединений.

Трубы из ПНД не лопнут, даже если в них замерзнет вода. Подходят только для холодной воды, поэтому оптимальны для введения воды в дом.

Трубы из полиэтилена низкого давления.

Из ПНД можно и полностью изготовить систему водоснабжения. Такое решение подходит в случае создания только системы ХВС, холодного водоснабжения помещений.

Для получения горячей воды в этом случае используются электрические водонагреватели.

Такая схема водоснабжения применяется в домах для сезонного проживания или в нежилых постройках, таких как баня, летняя кухня и т.п. Внутри дома используют другие виды материалов.

Трубы из металлопластика

Металлопластиковые трубы для водопровода.

Гибкость этого материала делает его монтаж несложным, можно обеспечить минимально возможное количество стыков и соединений, для него достаточно пресс-фитингов и обыкновенного разводного ключа. Пригодны для использования в системах горячего водоснабжения

К недостаткам металлопластика можно отнести необходимость периодической подтяжки резьбовых соединений. Эстетически металлопластик также не выдерживает конкуренции с трубами из меди или нержавеющей стали. Такие трубы дополнительно закрываются декоративными панелями.

Трубы из полипропилена

Полипропиленовые трубы.

Еще одним типовым решением может быть использование труб из полипропилена. Долговечность этого материала достигает 50 лет. Выпускаются армированными и неармированными.

С армированием подходят для горячего водоснабжения, без армирования — только для холодного. Требуется внимательность при закупке и монтаже.

Монтаж относительно несложен, особенно по сравнению с медью или нержавейкой, однако требует специального оборудования и высокой квалификации работника.

К недостаткам можно отнести склонность к температурным расширениям, что требует использования утеплителя или компенсаторов. Сложно рекомендовать к использованию в летних домах.

Медные трубы

Трубы медные для водопровода.

У водопровода из меди отличный внешний вид, он не нуждается в каких-либо декоративных панелях, сам является украшением комнат.

Меди не страшны перепады температуры, она служит 70 лет и более, не ржавеет и практически не зарастает. Такой водопровод имеет и противомикробный эффект, делает воду безопаснее и вкуснее.

Недостаток у такого водопровода один — высокая цена как материала, так и монтажа. Требуется пайка соединений, что качественно может сделать только специалист высокой квалификации.

Утепление системы подачи воды в дом: альтернативные подходы

Создайте в трубах, обеспечивающих ввод воды в помещение, высокое давление. Как известно, вода, находясь под давлением, не замерзает при понижении температуры. В связи с этим рекомендуется дополнить систему ресивером – прибором, поддерживающим в водопроводных трубах постоянное давление.

Используя этот метод, обращайте особое внимание на равномерность давления во всей системе, а также убедитесь, что трубы имеют необходимый запас прочности, чтобы выдержать повышение давления без разрывов и прочих повреждений

Подогрев труб

Оборудуйте подогрев труб, обеспечивающих дом водой, при помощи электропровода. Чтобы утеплить водопровод таким образом, необходимо обвить проблемные участки труб электрическим кабелем и подключить его к электросети. Под напряжением кабель будет нагреваться, греть трубу, а значит, и вода внутри нее не замерзнет.

Основные нюансы данного метода утепления ввода воды – увеличение затрат электроэнергии и невозможность обогрева труб в случае отсутствия напряжения в сети. Говоря о первом «но», следует отметить, что переплата за электроэнергию будет гораздо менее существенной, чем трудоемкость процесса разморозки обледеневшего водопровода. Решением второй проблемы может стать покупка автономного генератора.

Изоляция

Утеплите трубы, подающие воду в дом, воздухом. Когда водопроводные трубы углублены в грунт, на них действуют разные температуры: сверху – холодный воздух, проникающий в толщу почвы с ее поверхности, снизу – тепло из глубины грунта.

Если утеплить трубопровод со всех сторон, то он будет изолирован не только от холода, но и от тепла, поэтому более подходящим вариантом в этом случае будет утепление кожухом в виде зонтика, чтобы тепло, поступающее снизу, естественным образом подогревало трубу.

Труба в трубе

Используйте метод «труба в трубе». Чтобы утеплить таким образом, следует поместить водопроводные трубы внутрь других, больших по диаметру труб, а пустоты заполнить керамзитом, пенопластом, минеральной ватой, монтажной пеной или другим теплоизолятором.

В пространство между трубами можно также закачать горячий воздух. При таком методе оборудования водопровода ваши финансовые затраты не слишком увеличатся, так как полипропиленовые трубы стоят недорого. Трубу в трубе укладывают непосредственно в грунт или в специально подготовленный лоток из кирпича (если грунт сыпучий или излишне влажный).

https://youtube.com/watch?v=VJYI6IOXM3Q

Траншея для наружного водопровода круглогодичного использования

  • В средней полосе России, глубина промерзания грунта 1000-1200 мм, значит, траншею зимнего водопровода придется рыть глубиной 1600-1800 мм.
  • Классическая траншея, должна иметь сечение в виде перевернутой трапеции, с основанием трапеции на уровни земли.
  • Если для наружного водопровода использовать трубу ПНД (полиэтилен низкого давления), то ровность траншеи не имеет значения и вполне возможно, если так требует ландшафт, сделать траншею с изгибом.

Устройство траншеи наружного водопровода дома

Подробно об устройстве траншей для водопровода в статье Прокладка траншеи наружного водопровода частного дома. Здесь кратко: На дно траншеи нужно сделать песчаную подушку 10-20 см. При глинистой почве, под песок сделать подушку из гравия (щебня).

Какие проблемы могут возникать, если отказаться от услуг сантехника?

Нередко при отказе от услуг профессионального сантехника возникают проблемы. Зачастую ввод холодной воды в дом осуществляется в непосредственной близости от канализации на небольшой высоте от поверхности.

В результате трубы подвода воды оказываются залитыми в пол. То есть все отводы будут внутри стяжки. Например, в рассматриваемом случае труба полиэтиленовая для холодной воды. И здесь используются компрессионные фитинги. Можно, конечно, припаять, но вы можете такие фитинги просто не найти в своем регионе. И придется вам ставить компрессионные, но их нельзя заливать в пол. Вот и возникнут сложности.

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей  имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат  приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6  кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней  давление поднимают  примерно до 6  кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны.   При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем  давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

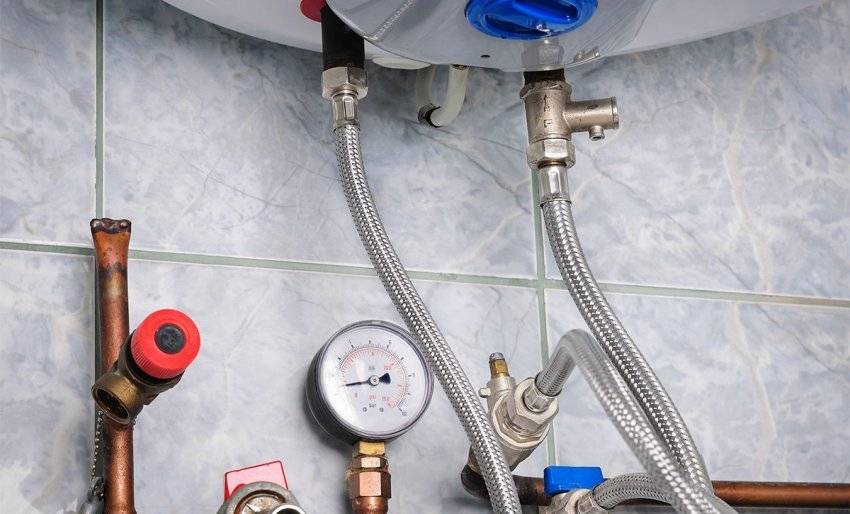

Гибкий шланг покрытый армированной оплёткой.

Он представляет из себя шланг, весьма эластичный и покрытый оплёткой из различных материалов. К торцам прикреплены фитинги. На одном торце прикреплён штуцер, на другом накидная гайка, имеющая определённый диаметр внешней резьбы.

Из достоинств выделяют невысокую цену. Именно поэтому эту разновидность гибкой подводки для воды очень часто выбирают покупатели.
Технология изготовления шланга не слишком сложна. Но тем не менее этот тип подводки имеет весьма сложную структуру. В основе лежит резина, каучук или усиленный сшитый полиэтилен. Шланг оплетён проволочной нитью.

При оплётке возможно использование разнообразных материалов:

  1. Нержавеющая сталь — самый популярный материал для обмотки. Она характеризуется наиболее средними параметрами. Хорошо проявляет свои свойства при +95 градусах жидкости 10 атм. давления. Надёжная работа обеспечена в течение 10 лет. Идеально подойдет для подключения водоснабжения к бачку унитаза.
  2. Нейлон проявляет себя лучше нержавейки. Рабочая температура до +110 градусов. Рабочее давление не может быть больше 20 атм. давления. Стабильная работа составляет более 15 лет.
  3. Алюминий — менее устойчивый материал при производстве оплётки. Температура жидкости обязательно должна быть не больше определённой температуры. Это +80 градусов для стабильной работы оплётки. Давление не более 5 атмосфер. Работа такой оплётки составляет около 5 лет. Из недостатков следует выделить повышенную подверженность коррозии. Изделия с алюминиевой оплёткой нужно применять в среде с небольшой влажностью.

Ввод воды в дом: описание возможных схем

Существует два типа ввода холодной воды в дом, используемых специалистами:

  1. с использованием централизованной системы;
  2. децентрализованный ввод воды.

В первом случае происходит подключение воды с использованием центрального водопровода. При этом используются центральные магистральные сети, которые находятся в непосредственной близости от подключаемого дома.

Децентрализованный метод используется, когда системы водоснабжения находятся далеко от построек. В этом случае подключение осуществляется через скважину или колодец, организованные заранее.

При использовании централизованного подключения водоснабжения все действия по присоединению к магистрали в обязательном порядке согласуются с водоканалом. Помимо оформления разрешительной документации потребуется уточнить, каковы условия подключения, а также следующую информацию:

  • подходящая глубина залегания;
  • уровень давления в системе;
  • оптимальная схема подведения.

При использовании централизованной схемы подключения воды на конечном этапе потребуется установить счетчик. Существующие правила разрешают в случае наличия в доме подвала, а также его нахождения ближе, чем в пяти метрах от края участка, установить измерительный прибор в подвале. Если жилое помещение расположено дальше указанного норматива, придется соорудить колодец, предназначенный для установки счетчика.

Схема

В зависимости от места, где в систему вмонтирована помпа, а также сложностью разводки трубопровода, различают несколько схем циркуляции потоков.

Самый распространенный и надежный метод — петля, которая выходит из бойлера и возвращается в него.

Достаточно эффективно работают схемы, в которых горячие и холодные потоки смыкаются в единую петлю. Данная схема нецелесообразна к установке в системах с большим количеством потребителей.

Чем отличаются схемы рециркуляции применительно к частным и многоквартирным строениям, рассмотрим подробнее.

В частном доме

Схема подачи горячей воды в частном доме достаточно простая, с минимальным количеством труб. Чтобы поддерживать необходимый температурный порог нагрева, нередко достаточно естественной циркуляции.

Чем меньше протяженность труб, тем больше экономия теплоресурсов. Применение насосного оборудования в такой ситуации нерентабельно. Исключение — большой, по территории дом, с множественными источниками подачи воды.

Схема перемещения водных напоров в трубопроводе частного дома

В многоквартирном

В многоквартирных жилых домах воду доводят до горячего состояния бойлеры, которые размещают в подвалах. Это схема закрытого типа.

Открытая схема перемещения ГВС предполагает централизованное присоединение трубопровода к общим подземным магистралям. Учитывайте, что данный тип схем запрещен к использованию — они сохранились только в старых постройках.

Чтобы обеспечить теплые стояки во всех квартирах, нередко стояк, проходящий через все этажи, возвращается в подвальное помещение уже как стационарный трубопровод.

Такой метод усиливает напор и позволяет воде дойти до верхних этажей, не потеряв температурный показатель.

При открытом теплоснабжении

Данный принцип циркулирования осуществляется путем двух врезок:

  • в прямую нить узла элеватора;
  • в обратку.

Узел элеватора — это тепловая точка, которая частично потребляет тепловую рециркуляцию путем подачи жидкости с обратки в поток, образуемый соплом устройства.

В сопло также попадает более горячая вода — под давлением она транспортируется из центрального трубопровода.

Температурный режим обработки и поступления воды различен. В летние месяцы она ниже, в зимние — более высокая. С учетом сезонности процесс водоциркуляции осуществляется следующими способами:

  • из прямой нити в обратку — в узле элеватора формируется байпас — он нейтрализует температурный перепад на элеваторе. Применяется метод, когда отопление отсутствует;
  • подача-подача — шайба-дроссель обеспечивает перепад давления. Схема подходит в межсезонье, когда температура подачи не слишком низкая;
  • обратка-обратка — применяется при отопительном сезоне, когда температурный порог ГВС выше 75 градусов.

Схема

При закрытом

Принцип циркуляции основан на одинаковой силе давления внутри водопровода с холодной и контура с горячей водой. В такой остановке сила, способная двигать жидкость отсутствует. Чтобы осуществить подачу, применяют помпы циркулярного типа.

Как определить диаметр

Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.

Внутри дома

Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм. Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.

Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.

Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.

Как выбрать диаметр для коттеджаИсточник oboiman.ru

На параметры труб влияет не только количество заборных точек, но и этажность. Если на первом ярусе расположен один санузел и умывальник, то в разводке используют сечение в 20 мм. При увеличении нагрузки до двух туалетов в здании уместно установить стояк на 25 мм, от которого идут отрезки по 20 мм.

В двух- и трехэтажном загородном коттедже монтируют основную трубу с диаметром в 32 мм. От главного элемента пускают боковую разводку с 20 мм. Если в частном доме количество уровней больше 4, то параметры стояка варьируются в пределах 40-50 мм. Точный параметр зависит от числа заборных точек и приборов.

Вне коттеджа

Жидкость к дому от центрального водопровода или от скважины поступает по трубам, внутренний параметр которых 32 мм. При уменьшении характеристик снижается пропускная способность. Если в коттедже будет много точек забора, то на все устройства давления может не хватить. Модели с увеличенным диаметром при магистральной врезке запрещены.

В частном доме с индивидуальным водоснабжением жидкость из скважины поставляют при помощи электрического насоса. Вода к оборудованию поступает через трубы низкого давления. Выходные детали техники работают с диаметрами 25 и 32 мм. Запрещено использовать компоненты, характеристики которых шире, чем у прибора.

Какие правила соблюдать при вводе воды в помещение?

Если вы решили на этапе вводе воды в дом отказаться от услуг сантехника, соблюдайте некоторые правила:

  1. Сделайте ввод канализации, а потом в стороне или немножко выше организуйте ввод воды. Тогда с этим можно будет работать удобно.
  2. На начальном этапе обязательно следует организовать изоляцию. Раньше изоляционные материалы были дороги и недоступны. Сейчас цена на них нормальная. Например, стоимость 35 изоляции составляет всего 48 рублей. Поэтому приобрести 10-20 метров проблем не составит. Зато при монтаже у трубы будет люфт. То есть она будет внутри изоляции, а люфт позволит при необходимости пошевелить ее, отрезать аккуратно, отвести куда-то в сторону немного.

Инструкции по монтажу гибкой подводки своими руками.

Даже новичок сможет справиться с подсоединением гибкой подводки за недолгое время. Следует знать, что установка шлангов может производится так же и для поддержанных смесителей. Если вы подключаете гибкой подводкой смеситель, то убедитесь в правильном расположении горячей и холодной воды.

Подсоединение сильфонной и армированной подводки происходит одинаково.

В начале необходимо удостовериться в целостности изделия после транспортировки
Завернуть краны поступления горячей и холодной воды для соблюдения мер предосторожности
Необходим гаечный, либо разводной ключ, точно подходящий по диаметру диаметру накидной гайки.
Под места соединений необходимо поставить ёмкости для оставшейся воды
Когда шланг отсоединён, нужно ослабить фиксирующие гайки смесителя и снять его.
Затем отсоединить подводку.
Для монтажа нового изделия все действия проделываются в обратной последовательности

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

Типовые решения

  • обычный диаметр трубопровода — 10 и 15 мм;
  • стояк потребует чуть большего — 25.

Необходимо знать: приобретенные изделия создаются не ювелирами, и трубы «10 мм» легко окажутся на пару миллиметров побольше. Обязательно руководствуйтесь таким параметром, как толщина стеночек: нужно так подобрать диаметр именно внутри (для этого нужно вычесть из общего толщину стенок), чтоб все фитинги подошли!

Чем выше уровень сложности будущих сантехнических работ в домовладении, тем больше должен быть диаметр всех труб, и длинных, и коротких. Когда предполагается «сложносочиненный» водопровод со многими поворотными точками, стыками и предполагаемыми скачками давления, стоит подстраховаться с помощью увеличения диаметра. Следует также непременно учесть максимальные значения как давления, так и температуры в вашем водопроводе, чтобы он не лопнул от первого же гидроудара.

Экономия здесь неоправданна. Дополнительный совет: чтоб водопроводная система отличалась безупречной работой и надежностью в эксплуатации, нужно подбирать изделия высокого качества. Это касается и труб, и мелких элементов (фитинги и муфты). Обидно будет «угробить» выверенную систему дешевой арматурой.

Водопровод

В случае с водопроводом или сифоном это будет стоить ещё одного похода в магазин. Чтобы этого не произошло заранее следует узнать размеры. Самое забавное, что это не так просто, как кажется на первый взгляд. Вот, заходишь в ванную комнату, оцениваешь расстояние от поддона до стояка и понимаешь, что не знаешь, как измерить диаметр.

Имеется стояк на 32 миллиметра, обратка – на 25, а по квартире разведено на 20. Ну, наверное, и нам нужно следовать этим правилам (хотя при монтаже сантехники по ошибке пустили прямой ход горячей воды на полотенцесушитель, но в остальном-то они, наверное, правы). Потому что в каталогах указывается проходной размер:

  1. Для водопровода 1/2 или 3/4 дюйма.
  2. Для канализации – 70, 50, 40, 32 и так далее.

А мы сейчас посмотрим по маркировке! Не тут то было. Маркировка указана на одной из труб, смотрим, что написано:

  • ГОСТ Р 52134. Это хорошо, со стандартами мы дружим.
  • PP-R TYPE 3. Первое указывает на то, что труба из полипропилена. Теперь мы знаем, какие фитинги брать для подводок.
  • PN20.
  • 2.0 MPa. Максимальное давление 20 атм. При покупке этот факт можно учесть, просмотрев техническую документацию на рукава.
  • Дата изготовления. В нашем случае никак не влияет на ход процесса.
  • FD 32. Даже не заглядывая в стандарт, можно заметить, что это величина наружного диаметра.

Диаметральные размеры труб водоснабжения частного дома

Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:

  • силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
  • общая длина водопроводной системы;
  • сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
  • то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.

Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.

Как длина водопровода влияет на диаметр труб

Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:

  • короткий трубопровод меньше 10 м — 20 мм;
  • меньше 30 м — минимум 25 мм;
  • если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.

Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.

Почему диаметр труб определяет пропускную способность водопровода

Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:

  • 25-миллиметровые прогоняют через себя до 30 л/мин;
  • 32-миллиметровые — до 50 л/мин.

Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
