Какую трубу выбрать для устройства дымохода: сравнительный обзор 5-ти вариантов

Одноконтурные модульные стальные дымоходы

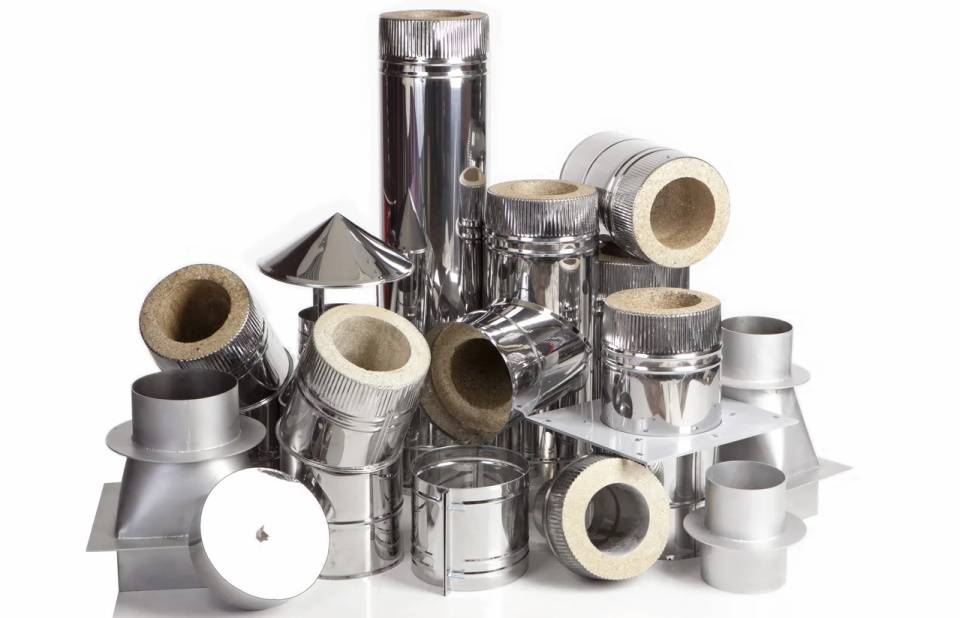

Стальной дымоход собирается из нескольких элементов. Большинство элементов – отрезок стальной трубы. Однако конструкция включает и более сложные элементы – тройники, снабженные стаканами для сбора конденсата.

Материалом для элементов дымоходов является кислотостойкая жаропрочная нержавейка (нержавеющая сталь) с толщиной стенок 0,6-1 мм. Трубы, изготовленные с учетом этих требований, имеют большой срок службы. На практике же применяются разные типы нержавейки и даже оцинкованная сталь. Оцинковка – наихудшее решение. Защитный слой цинка быстро выгорает под воздействием температуры и незащищенные стенки канала начинают разрушаться под воздействием воды и кислот.

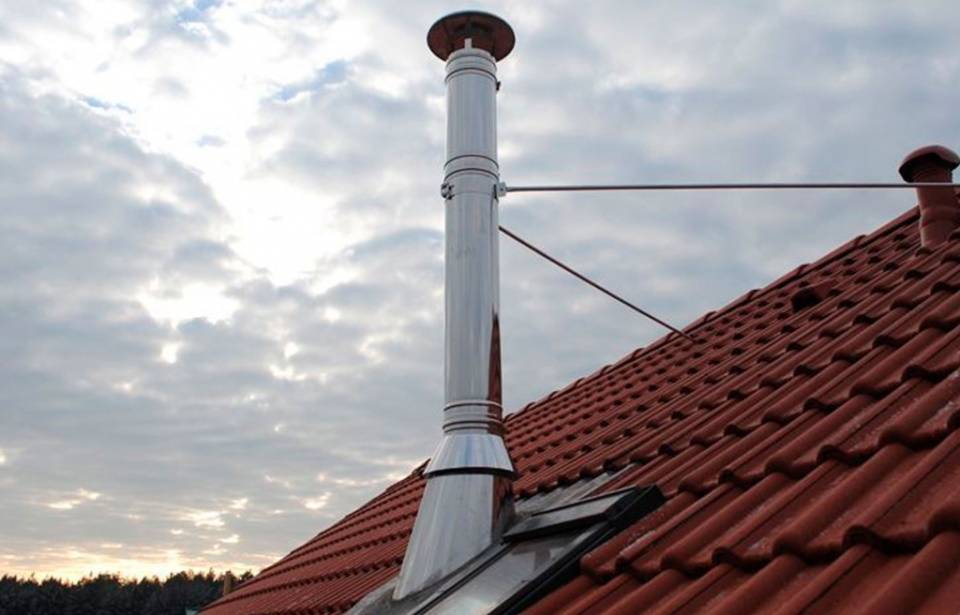

Одноконтурный стальной дымоход

Достоинства одноконтурных стальных дымоходов:

• гладкая внутренняя поверхность, препятствующая отложению сажи и конденсата;
• круглое сечение, обеспечивающее хорошую тягу и равномерную скорость течения газов;
• малый вес;
• простота и малая трудоемкость монтажа;
• достаточно высокая устойчивость к коррозии;
• ремонтопригодность.

Недостатки одноконтурных стальных дымоходов:

• высокая теплопроводность приводит к быстрому остыванию газов и образованию большого количества конденсата. Трубы требуют больших отступов в местах прохождения дымохода через деревянные элементы зданий (потолок, стены, кровлю).
• короткий срок службы дымохода – не выше 15 лет.

Лучшие дымоходы из нержавеющей стали с транзитом через крышу и задним выходом

Такие конструкции подходят к котлам и печам, у которых нет прямого выхода отработанных газов вверх, а канал для отвода находится с боку. Чтобы подсоединить дымоход необходим комплект с боковым подводом и возможностью крепить высокую вертикальную стойку (без нагрузки на котел).

Феникс 120 мм, 1 мм — хорошо подойдет для бани

Это оптимальный вариант нержавеющего дымохода для бани ввиду сечения стенки 1,0 мм, которая позволяет переносить высокий жар от близко расположенного котла, где сгорают дрова при высокой температуре. Заднее подключение обеспечивает открытый доступ к площадке для закладки камней.

Диаметр 120 мм содействует сильной тяге, что даст растопить баню до нужного максимального уровня. На верхней части имеется сужение и зонт, не допускающие закупоривания отверстия.

Плюсы:

• широкая изоляционная плита, легко подстраиваемая под контуры шифера или черепицы, чтобы закрыть отверстие на кровле;
• нержавеющая подставка для удержания бокового отвода от котла и высокой мачты;трегулировать удаление от перегородки;
• внутренний пропускной диаметр 120 мм;
• толщина стенки нержавейки 1,0 мм для высокого жара;
• прочное соединение всех продольных стыков аргоновой сваркой;
• раструбная система проста для сборки своими руками;
• экологичный изоляционный материал внутри;
• выдерживают температуру до 1000 градусов;
• гарантия работы при регулярном использовании до 15 лет;
• в комплекте предтопочные листы и проходные детали для перекрытий;
• два герметика с температурным режимом 260 и 1200 градусов для качественной заделки примыкающих деталей;
• 8 хомутов для сборки;
• тройник для сборки конденсата;
• общая длина дымохода 6 м подойдет для вывода на большую высоту, что обеспечит хорошую тягу даже при близко расположенных домах.

Минусы:

• стоимость комплекта 29000 рублей;
• изоляционное волокно имеет толщину 30 мм, что меньше аналогичных моделей.

Комплект Вулкан 120 мм, 0,5 мм — для большого загородного дома

Это лучший комплект дымохода из нержавеющей стали для обустройства отопления в загородном доме. Вертикальную трубу можно разместить как снаружи, закрепив кронштейн на внешней стене, так и проведя внутри помещения и выведя через крышу.

В комплекте поставляется тройник с крышкой и сборником конденсата. Диаметр внутренней трубы составляет 120 мм и она укутана плотным изолятором. Снаружи зеркальная облицовка из оцинковки, которая имеет презентабельный вид.

Плюсы:

• кислостойкая сталь AISI 304 подходит для медных котлов, у которых образуется едкий конденсат;
• общая длина дымохода 5 метров;
• конденсаторосборник;
• утепленный зонт;
• большая плита 100х120 см в комплекте для противопожарной разделки потолка;
• базальтовая вата для изоляции горючей кровли;
• слой сэндвича внутри достигает 50 мм;
• саморезы для фиксации и юбка, предотвращающая залив осадков между крышей и трубой;
• 4 нержавеющих хомута;
• предтопочный лист;
• полное распределение веса дымохода на кронштейн, без нагрузки на котел;
• отдельный фланец для прохода потолка в комнате.

Минусы:

• стоимость 50000 рублей;
• большой наружный диаметр 220 мм (за счет изоляции) требует проделывания крупного отверстия в кровле;
• толщина стенок металла у наружной и внутренней части составляет 0,5 мм;
• об стартовую трубу можно обжечься.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

• составления проекта прокладки дымохода;
• получения специального согласия органов контроля;
• приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную. Кронштейн для крепления дымохода

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

https://youtube.com/watch?v=fVU8QIgaBc4

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

Основные сведения

При сгорании топлива в топке происходит удаление дыма, сажи, различных смол, водяных паров, пепла, золы, копоти, а также паразитного воздуха, который не участвует в процессе горения. В случае неправильного формирования внутренних стенок или переохлаждения они оседают на поверхности и в дальнейшем могут затруднить проход газов

Поэтому очень важно поддерживать внутри гладкую ровную поверхность, без выступов, выбоин или щелей

Принцип действия основан на создании естественной или принудительной тяги, которая перемещает возникающий дым к устью трубы. Обеспечение её нормального значения находится в соотношении с высотой и сечением канала.

Для создания в отопительной системе естественной тяги температура на выходе должна быть больше 100⁰С. В таком случае горячие слои воздуха замещаются холодными.

К чему подключаются

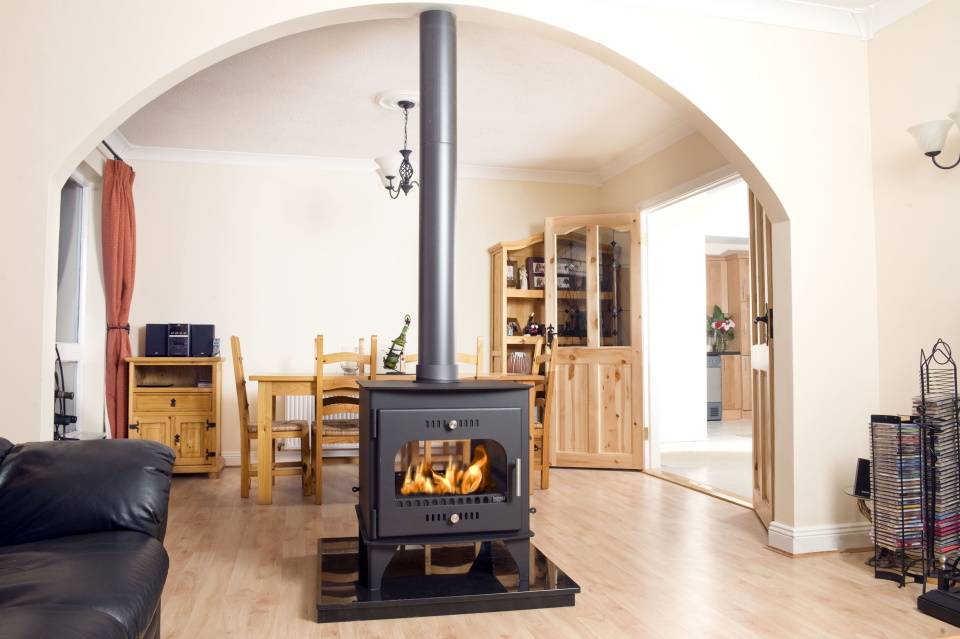

Универсальные дымоотводные системы подходят ко всем известным бытовым отопительным приборам, среди которых:

• камины;
• топки;
• печи отопления;
• банные печи;
• котлы;
• варочно-отопительные печи;
• кухонные печи для выпечки.

Осуществляется безопасный отвод продуктов горения любого топлива: угля, газа, солярки, дров.

Базовые параметры

Согласно основным характеристиками эксплуатационной и пожарной безопасности конструкция должна:

• соответствовать конкретному типу используемого отопительного оборудования;
• быть сделана из негорючего материала;
• обеспечивать полное сгорание топлива;
• выдерживать рабочие и максимальные температуры от отопительного оборудования;
• переносить скачки температуры, а также негативное воздействие окружающей среды;
• легко устанавливаться и обслуживаться;
• быть герметичной и изолированной на участках прохода через перекрытия, стены, кровлю;
• иметь длительный срок эксплуатации.

Особенности монтажа печных труб

В независимости от того, из какого материала печные трубы изготавливаются, есть определенные особенности проведения монтажного процесса:

Сборка производится снизу вверх.
Полная герметичность конструкции.
Минимальное количество отводов и отклонений от вертикали.
Изоляция от электропроводки.
Определенное расстояние от газопровода (минимум 50 см).
В нижней части обязательно устанавливается ревизия. Это специальная дверца, через которую проводят осмотр и чистку дымохода.
На верхнем конце трубы монтируется флюгер или дефлектор, защищающий конструкцию от попадания внутрь мусора и атмосферных осадков.
Максимальная длина горизонтального участка – 1 м.
Внешние участки дымохода, которые проходят вдоль стен здания, необходимо крепить специальными хомутами и кронштейнами через каждые 1,5-2,0 м.
В не отапливаемых чердаках трубу надо утеплять.
При прохождении дымохода сквозь перекрытия из горючих материалов, необходимо провести изоляцию места прохождения. Для этого используют куски асбоцементных труб, цементные растворы, металлические вставки и так далее

В данном случае важно создать разрыв между трубой и материалом перекрытия.

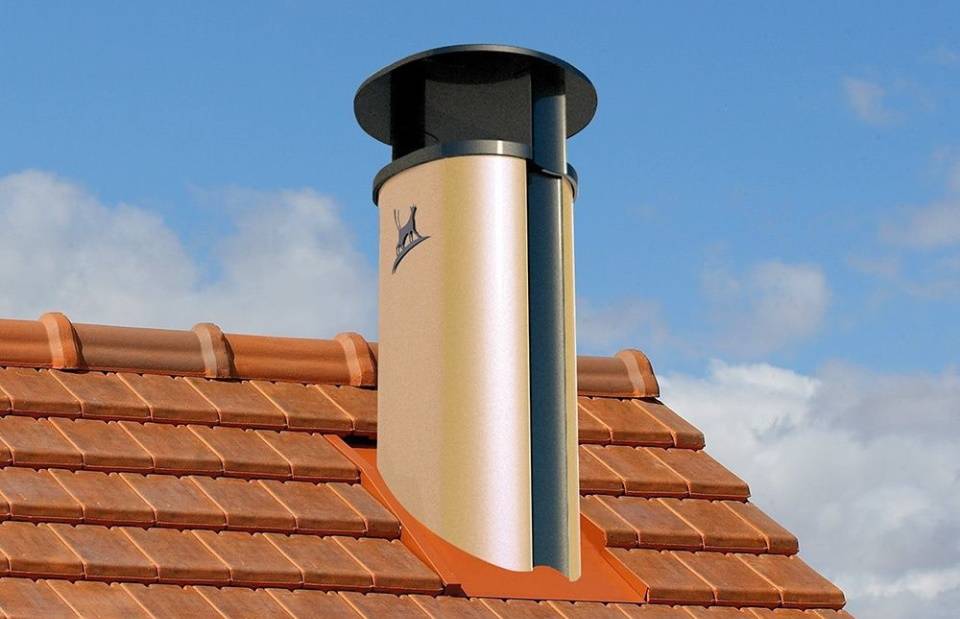

Керамические

Этот вид дымоходов появился в России совсем недавно, но быстро стал популярным, несмотря на высокую цену. Гладкая поверхность керамического дымохода не нуждается в частой чистке. Каждый элемент керамического дымохода включает:

• дымоход из специальной огнеупорной керамики;
• теплоизоляционную прослойку из негорючего материала, обеспечивающую безопасное прохождение через стены и кровлю;
• защитный чехол из легкого ячеистого бетона.

Керамические дымоходы Данный вид дымохода собрал в себе все достоинства:

• гладкую внутреннюю поверхность;
• круглое сечение и ровную, хорошую тягу;
• отличную термоизоляцию и герметизацию;
• жаро- и огнестойкость;
• простоту монтажа;
• долговечность.

К недостаткам керамических дымоходов относится лишь их высокая стоимость. Их можно использовать для дымоотведения из любых печей, каминов, котлов и колонок.

Строительные нормы

Основные правила при возведении:

1. Длина от верхней точки до колосников не может быть меньше пяти метров. Исключение допускается в отношении строений без чердаков при наличии устойчивой принудительной тяги.
2. Оптимальная высота со всеми возможными изгибами составляет пять-шесть метров.
3. Промежуток между печной трубой и конструкцией из горючих стройматериалов не должен быть меньше одного метра.
4. Горизонтальный отвод от теплоисточника должен быть меньше одного метра.
5. Для прохождения стен, перекрытий, кровельного покрытия для обустройства канала используются только негорючие материалы.
6. Соединение металлических элементов выполняется только термостойким герметиком, имеющим рабочую температуру больше 1000⁰С.
7. Возвышение дымохода над плоской кровлей должно быть минимум 0,5 метра.
8. В случае сооружения дымовой трубы выше 1,5 метра над кровлей она обязательно укрепляется с помощью скоб и растяжек.
9. Любые горизонтальные и наклонные участки уменьшают тягу. Если устройство не удаётся выполнить прямым, то смещения и изгибы следует делать из наклонных компонентов с общим наклоном до 45⁰.
10. В случае размещения дымоходной и вентиляционной шахт над кровлей в одной конструкции общий колпак над ними не ставится. Отвод дыма должен быть выше вентиляции, чтобы не понижать тягу и не засасывать дым обратно внутрь помещения.

Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

Рекомендуем ознакомиться: Особенности сэндвич-трубы и правила ее установки при сооружении дымохода

На дымоотведении нельзя экономить. Отсюда:

Правило первое: не стоит экономить на выборе материалов.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования

При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы

Правило третье: Приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

Лучшие дымоходы из нержавеющей стали с проходом через крышу и верхним выходом

Это конструкции для подсоединения к котлам и каминам, у которых имеется выход для газов из камеры сгорания в верхней части корпуса.

Оттуда система монтируется сразу на крышу, что требует частичной разборки кровли, но затрачивает минимум материалов для переходов и соединения, ввиду прямой траектории

Для выбора важно рассчитать длину конструкции с возвышением над коньком

Комплект Феррум 115 мм, 0,8 мм — для любого камина

Это лучший нержавеющий дымоход для домашнего камина ввиду прямого подключения и оптимального диаметра для подсоединения к выходу в 115 мм. Внутри имеется нержавеющая сталь с герметичным сварочным швом, который не пропустит конденсат.

Далее следует толстый слой минеральной ваты с плотностью 120 кг/м3, который защищает от возгораний чердачного перекрытия и кровли. Снаружи дымоход окутан в оцинковку, сваренную лазером, что исключает нарушение гальванического слоя.

Плюсы:

• все детали для монтажа в наборе, включая элементы перекрытия для кровли;
• изоляционный слой устойчив к температуре 700 градусов;
• толщина изоляции 40-50 мм не допустит возгорания окружающих материалов от горячего дыма и жара из трубы;
• подходит для топки дровами (поднимающаяся зола не повредит и не прожжёт внутренний слой);
• саморезы в комплекте;
• нержавеющий оголовок, защищающий от завала выходного отверстия снегом;
• в упаковке поставляется вместе с герметиком, выдерживающим 1200 градусов;
• в коробке 7 листов базальтовой ваты и 5 хомутов для соединения высокой конструкции;
• предтопочный лист и нержавеющий экран;
• сталь AISI 439 на обеих частях трубы (на той, что в комнате и на той, что снаружи на крыше).

Минусы:

• толщина нержавейки присоединяющейся к камину 0,8 мм, а сечение стенки трубы на улице 0,5 мм;
• труба, отходящая от камина не покрыта изоляцией (защита начинается только от потолка), поэтому об нее можно обжечься;
• стоимость всего комплекта 27000 рублей.

Комплект Дымок 115мм, 0,5 мм — самый доступный вариант

Это лучший дымоход из нержавеющей стали по самой доступной цене в 11000 рублей за полный комплект. Внутри сэндвич конструкции размещена нержавейка с сечением стенки 0,5 мм, которая устойчива к деформациям благодаря плотной обмотке базальтовой ваты Rocwool и слою оцинковки снаружи.

Соединение трубы выполнено сварным способом по технологии TIG, которая обеспечивает прочный шов с минимальным сбором сажи на выступах.

Плюсы:

• цена одна из самых привлекательных 11000 рублей;
• в комплекте имеется зонт с изоляцией, предохраняющий от попадания осадков;
• 4 нержавеющих хомута для сборки длинной трубы в единое целое;
• переходник с одноконтурной структуры на двухконтурную;
• кровельный переходник (мастер флеш) в составе;
• 1 м стартовой трубы без изоляции и 3 м двухслойной для вывода на высокую крышу;
• толщина сэндвича 40 мм;
• высокое качество нержавеющей стали марки AISI 439.

Минусы:

• отсутствует изоляция перекрытия кровли, поэтому придется докупать материалы отдельно;
• только одно крепление к вертикальным сооружениям;
• толщина металла по всей длине трубы 0,5 мм;
• подходит для топки углем или газом, но дровами лучше пользоваться редко, чтобы не разогреть сильно тонкие стенки.

Комплект Феррум 200 мм, 0,8мм — для мощной системы отопления

Это лучший вариант для обустройства системы отопления не только в частном доме, но и офисном здании, потому что внутренний пропускной диаметр составляет 200 мм, что способно удовлетворять потребности серьезного котла. Толщина стенки 0,8 мм имеет достаточную жесткость для долгосрочной работы.

Плюсы:

• плотность наполнения изолятора 120 кг/м3;
• сталь нержавеющая повышенной прочности;
• выдерживает температуру до 700 градусов;
• простая сборка раструбной системы;
• герметичный внутренний шов;
• толщина изоляции 50 мм;
• 7 метров трубы для высокого выноса;
• фланец для прохода через потолок;
• большой оголовок, закрывающий не только внутреннюю трубу, но и наружную;
• 8 плит базальтовой ваты для изоляции чердака;
• 2 крепежа и 9 хомутов в комплекте;
• нержавеющий экран 1х1 м.

Минусы:

• большой наружный диаметр трубы 280 мм требует крупного отверстия;
• цена 42000 рублей.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Этапы монтажа конструкции

Чтобы сэкономить деньги, можно установить дымоход самостоятельно – разберемся, как именно.

1. В месте выхода дымосборника устанавливается металлическая труба определенной высоты, поскольку от неё зависит то, какова будет теплоотдача в помещение от отопительного оборудования. Нужно ставить конструкцию «по дыму». После установки трубы, её нужно надеть на патрубок и установить шибер, который будет перекрывать канал. Все стыки тщательно промазываются специальным жаростойким герметиком.
2. После установки основной части конструкции нужно надеть стартовый дымоход-сэндвич в виде двойной трубы, которую закрывают с одной из сторон. На этот сэндвич далее наденутся все необходимые изделия. И да, стыки опять же соединяются особым герметиком.

3. Теперь можно собирать все элементы. Устанавливаются все так, чтобы конденсат стекал в нужную точку. Все места соединения нужно обработать герметиком.

4. Установка труб на крыше подразумевает использование разгрузочной платформы, а уже чуть ниже можно использовать специальные хомуты. Их стоит применять там, где соединяются части труб, ведь так можно повысить прочность всей конструкции. Легковоспламеняющиеся материалы изолируются слоем базальтовой ваты в коробе.
5. Все магистрали с извилистостями и ответвлениями должны иметь ревизии, чтобы можно было беспроблемно очищать трубы.
6. Последний этап – фартук и конусная крыша устанавливаются вместе с дефлектором или оголовком.

Следование по этапу позволит установить трубы так, чтобы они в дальнейшем правильно функционировали

Список марок сталей для производства дымоходов

Характеристики сталей для дымоходов определяют их работоспособность, износостойкость в тех или иных условиях эксплуатации. Что предлагают производители:

• AISI 304L — хромоникелевый аустенитный металл имеет меньше легирующих добавок, чем марка-аналог 316. Немагнитный, пластичный, с высокой плотностью. При этом сталь демонстрирует оптимальную для эксплуатации прочность при температуре до 400 градусов, легко поддается сварке, противостоит коррозии, щелочной среде.
• AISI 309S — состав характеризуется высоким содержанием никеля, хрома, поэтому сталь считается жаропрочной, устойчивой к окислению. В отличие от AISI 309 имеет пониженное количество углерода. Относится к ограниченно свариваемым материалам.
• AISI 310S — жаростойкая сталь, способная показывать лучшие свойства до 1050 градусов. При этом подлежит сварке без ограничений, противостоит коррозии, высокотемпературным газам, конденсатом.
• AISI 316L — низкоуглеродная разновидность марки AISI 316, содержит молибден и никель, что повышает ее термостойкость, инертность к агрессивной химической среде. Сохраняет оптимальную прочность при температуре до 600 градусов. Рекомендуется для отопительных систем, работающих на твердом или дизельном топливе, газе.
• Сталь 321 — ее характеристики для дымоходов объясняются содержанием в составе большого количества никеля. Поэтому металл хорошо подходит для температурного режима в диапазоне 600-850 градусов, устойчив к коррозии.
• AISI 409 — ферритная сталь, имеющая в составе титан и хром. Это влияет на ее рабочие качества: высокая прочность, нейтральность к любой коррозии, термостойкость.
• Сталь 430 для дымохода — характеристики ее определяют применение. Эффективная жаропрочность позволяет использовать металл для производства внешних недорогих дымоходов и внешних кожухов для дымоотводов.
• Сталь 439 для дымохода — характеристики объясняются присутствием стабилизирующего титана. Металл прочный, пластичный, жаростойкий, нейтрален к воздействию влаги, кислот.
• AISI 444 — ферритная сталь, содержит в среднем 18% хрома, молибден. Материал является устойчивым к коррозии, отлично сваривается, подлежит холодной формовке, обладает повышенной удельной теплопроводностью по сравнению с аустенитными марками.

Выбор дымохода

Процесс преобразования энергоносителя в тепловую энергию сопровождается выделением дыма. Исключение в этом отношении составляют разве что электрические котлы. Работа всех остальных обогревателей построена на сгорании топлива. Чтобы вывести вредные для здоровья газы за пределы здания, заодно обеспечив необходимую тягу для доступа кислорода в топку, используется дымоход.

Чтобы добиться эффективной работы все системы, дымоход должен обладать следующими характеристиками:

1. Высокая аэродинамика. Воздух внутри трубы должен двигаться быстро и в нужных объемах.
2. Отсутствие внутренних шероховатостей. Это убережет конструкцию от накопления сажи.
3. Химическая стойкость. В составе дыма содержаться агрессивные вещества, которые нередко конденсируются на внутренних стенках.
4. Хорошая теплоизоляция.
5. Огнестойкость материала изготовления.

Не имея достаточной информации о важности дымохода, некоторые владельцы частных домов не считают нужным особо вкладываться в его качественную проектировку и монтаж. Подобное отношению неминуемо приведет к возникновению целого ряда проблем:

Подобное отношению неминуемо приведет к возникновению целого ряда проблем:

Топливо будет сгорать не полностью, и его потребуется намного больше.

КПД котла или печи будет далек от заявленного в инструкции.

Может образоваться эффект обратной тяги. Это чревато не только попаданием дыма в жилище, но и возникновением пожара.

Недостаточное выведение дыма. Особенно опасен в этом отношении угарный газ, вдыхание которого серьезно вредит здоровью.

К выбору дымохода необходимо подойти серьезно, взвесив все за и против

Учитывая важность системы выведения дыма, ее обустройству нужно уделять самое пристальное внимание. При отсутствии опыта проектировку и монтаж лучше доверить специалистам. Что касается разновидностей дымоходов, то основной способ их классификации – по материалу изготовления

Выбор подходящего варианта зависит от типа используемого обогревателя, особенностей жилища, финансовых возможностей хозяев и пр

Что касается разновидностей дымоходов, то основной способ их классификации – по материалу изготовления. Выбор подходящего варианта зависит от типа используемого обогревателя, особенностей жилища, финансовых возможностей хозяев и пр.

Что представляет собой дымоход

Работает устройство с помощью тяги воздуха, которая происходит из-за вертикального расположения трубы. Для того, чтобы воздух вытягивался эффективно, должны соблюдаться следующие условия:

• Качественная теплоизоляция;
• Беспрепятственная циркуляция воздуха;
• Ровная поверхность, защищающая от загрязнения сажей;
• Стойкость к высоким температурам.

При установке печных конструкций своими руками, следует помнить, в первую очередь, о безопасности. Рекомендуется воспользоваться услугами профессионального монтажа. Неправильная установка приводит к следующим проблемам:

• Топливо сгорает неполностью, из-за чего увеличивается расход дров, угля;
• Воздух тянется не наружу, а внутрь помещения;
• Проникновение угарного газа внутрь помещения, что может привести к возгоранию.

Разновидности печных труб

Какие бывают виды дымоходов? Выделяют конструкции из кирпича, из керамики, из стали, из асбестоцемента.

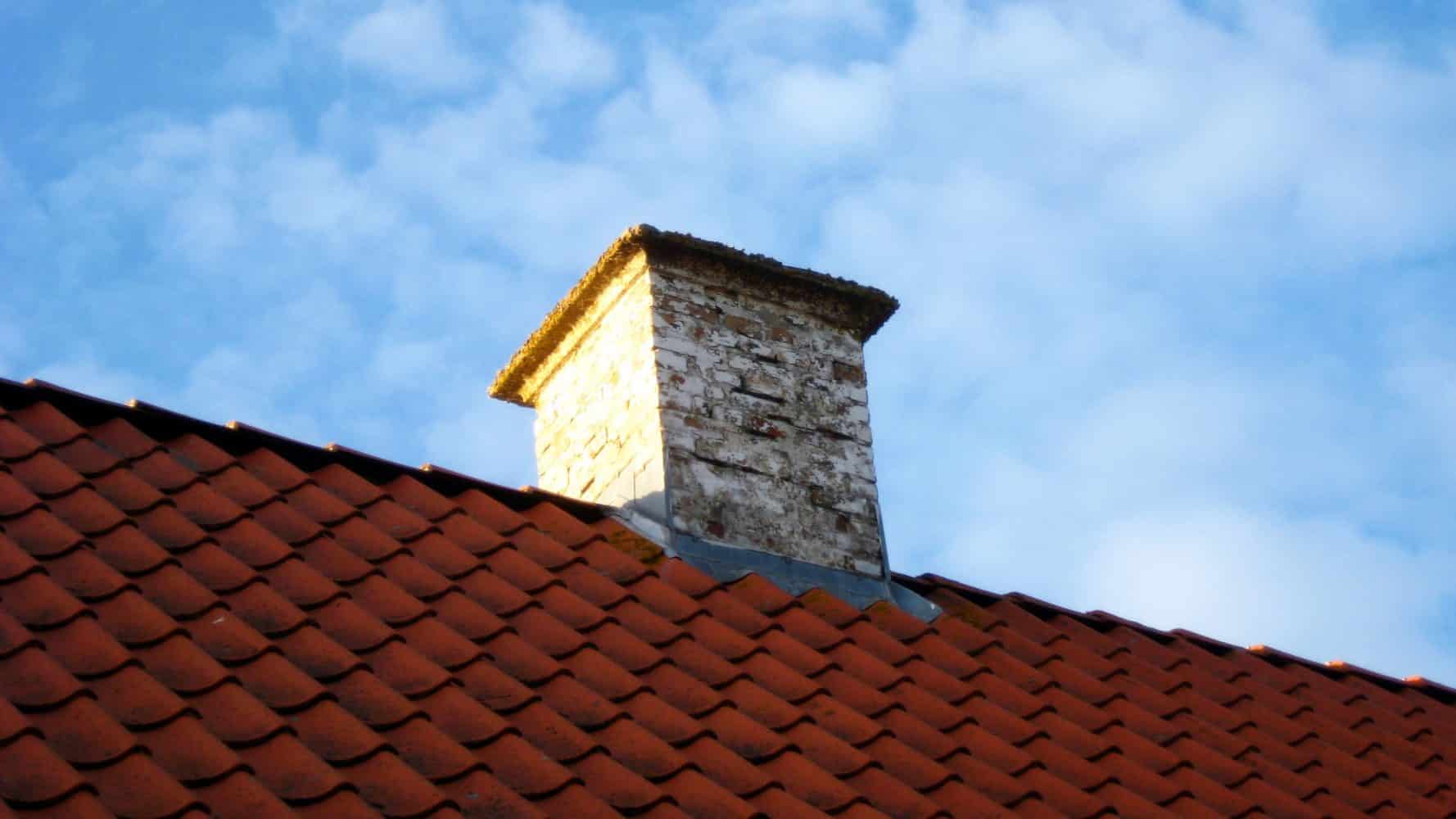

Кирпич – наиболее распространённый материал для изготовления дымоходов. Он обладает высокой теплоизоляцией и низкой ценой. Кирпичное строение не только надолго сохранит тепло внутри комнаты, но и станет украшением интерьера. Но при выборе типа кирпича, необходимо учитывать то, что для печной трубы не подойдет силикатный и бетонный кирпич. Они не имеют стойкости к высокой температуре. Несмотря на плюсы конструкций из кирпича, у него есть и минусы:

• Быстро накапливается сажа внутри, поэтому нужна регулярная чистка;
• Сложная и длительная закладка кирпича;
• Обязательна установка фундамента.

Конструкции из керамики соединяется из нескольких частей герметиком. Сама керамика сверху покрыта оболочкой из кирпича, керамзитобетона или другого подходящего материала. Главный плюс керамического дымохода – универсальность, он подойдет для любого типа топлива.

Стальные изделия не пользуются особой популярностью. Хотя они и обладают той же стойкостью, что и кирпич. Помимо это, стальные трубы легко устанавливаются и подлежат монтажу даже для людей без подобного опыта. Также они совмещаются с множеством современных печей и каминов.

Асбестоцемент отличается низкой стойкостью к высоким температурам, он выдерживает всего до 300 градусов. Поэтому, для частного дома, трубы из асбестоцемента не устанавливаются. Они имеют всего одно положительное качество – низкую цену, маленький вес и простую установку. А вот минусов гораздо больше:

• Пористая структура;
• Быстрое загрязнение внутри;
• Низкая теплопроводность;
• Низкая прочность.

Дымоходы также разделяются по количеству труб. Это одноконтурные конструкции и двухконтурные. Первые представляют собой обычный воздушный канал, по которому вытягивается дым из помещения. Одноконтурные конструкции изготавливаются чаще из нержавеющей стали, поэтому они устойчивы к коррозии. Также этот тип безопасен в эксплуатации, выносит высокие температуры, быстро нагревается и легко устанавливается.

Двухконтурные состоят из двух труб, отделанных снаружи нержавейкой или оцинкованной стали. Внутри у них находится так называемая гильза. Между этими двумя частями располагается изоляционная вата.  Их еще называют сэндвич дымоходами. Преимущества двухконтурных строений – снижение уровня конденсата, отличная тяга внутри конструкции, небольшой вес и простой монтаж.

Еще один тип печных труб – коаксиальные. Они представляют собой два изделия, одна из которых находится внутри, а большего диаметра снаружи. Маленькая служит для вывода продуктов горения и дыма, а большая – для притока свежего воздуха. Этот тип позволяет экономить топливо, надежно защищает жилые дома от возгорания.
