Принцип функционирования
Особенностью работы сплит-системы канального типа, как и прочего климатического оборудования, является удаление тепла из обслуживаемого помещения с последующим его переносом за пределы строения. По своей сути принцип работы канального кондиционера мало чем отличается от функционирования прочего холодильного оборудования. Так, движение хладагента, его переход из газообразного состояния в жидкое происходит посредством двух узлов: испарителя и конденсатора. Внутренний блок содержит в себе узел испарителя, а конденсатор является частью внешнего устройства.
С учетом того, как работает канальный кондиционер, есть возможность распределять воздушные потоки пониженной температуры на большой площади объекта благодаря разводке вентиляционных каналов. Забранное тепло в процессе охлаждения воздушной среды выводится на улицу в виде конденсата.
Кондиционеры канального типа благодаря особенностям устройства работают по принципу местной рециркуляции воздуха, что означает забор из помещения и дальнейшую обработку воздушной среды, а также возврат уже охлажденного воздуха обратно через систему воздуховодов.
Существуют инверторные канальные кондиционеры, которые имеют встроенную функцию регулирования мощности в зависимости от того, какая должна быть температура воздушной среды. Производительность у такой техники выше, а также шире возможности.
Благодаря инвертированию переменного тока в постоянный и обратному процессу, при котором появляется возможность достичь требуемой частоты переменного тока, канальное оборудование данного типа позволяет экономить электроэнергию.
Различают бытовые и промышленные канальные системы кондиционирования. В производственных целях подобная техника применяется нескольких видов:
- низконапорная;
- средненапорная;
- высоконапорные канальные кондиционеры.
Каждый из разновидностей оснащен двигателем компрессора определённой мощности. Если низконапорная техника наименее мощная из данного ряда моделей, то высоконапорные устройства наиболее производительны – мощность достигает 28 кВт. Это позволяет в свою очередь обслуживать весьма крупные объекты, так как при большом количестве клапанов, переходников и колен в системе воздуховодов ощутимо снижается давление, что ухудшает скорость передвижения воздушного потока и, соответственно, снижает производительность системы. А высоконапорные устройства призваны обеспечить бесперебойную работу даже при дополнительном препятствии в виде большой протяжённости вентиляционных шахт.
Принцип установки
Монтаж канального кондиционера выполняется поэтапно, а начинать рекомендуется с установки наружного блока. В зависимости от конфигурации объекта устройство может быть расположено в подвешенном состоянии посредством крепёжных шпилек, с помощью кронштейнов, закрепленных на стене, а также посредством подставки, которая позволит расположить внешний блок над уровнем пола. Следует предварительно позаботиться о прокладке трасс внутрь помещения.
Внутренний и наружный блоки между собой соединяются посредством медных труб – отдельные каналы для хладагента в газообразном и жидком состояниях. Конденсат отводится за пределы помещения посредством дренажной системы.
Соединительные трассы должны быть оснащены теплоизоляцией. Дополнительно следует предусмотреть отверстие в стене или оконной раме достаточного диаметра для прокладки кабеля питания.
Установка канального кондиционера подразумевает также монтаж внутреннего блока и оборудование воздуховодов достаточной протяженности, чтобы обеспечить возможность обслуживания определенных помещений. Что касается сети вентиляционных каналов, то здесь следует предварительно выбрать тип материала. Так, для производственных помещений, где есть риск возгорания, используются исключительно оцинкованные воздуховоды. Выбор сечения определяется, исходя их производительности оборудования и размера помещения.
Установка канального кондиционера в квартире, если при этом есть возможность скрыть внутренний блок без особой потери высоты и площади помещения, допускает применение гофрированных и пластиковых вентиляционных каналов. Однако для экономии пространства рекомендуется использовать воздуховоды прямоугольного сечения, так как круглая форма каналов будет дополнительно скрадывать высоту помещения, что в любом случае нежелательно.
Классификация
Сплит-системы подразделяются по мощности и создаваемому давлению в воздуховодах.
Канальные кондиционеры низкого напора
Такие канальные климатизеры имеют статистический напор воздуха до 40 Па, и самым лучшим вариантом монтажа такого устройства будет крепление его за облицовочными панелями прихожей номера в гостинице.
А также эти кондиционеры применяются в офисах и бытовых помещениях. Воздушная масса для конденсации берется из прихожей или из коридора и в таких приборах не берется в расчет подмешивание воздуха с улицы.
Кондиционеры среднего напора
Эти устройства имеют статистическое давление до 100 Па, воздух они могут забирать через воздуховоды и с нижней части корпуса через панель с декорированной решеткой.
У таких приборов в комплекте устанавливаются насосы для отвода конденсата, который скапливается в процессе эксплуатации. У кондиционеров предусмотрено поступление наружной воздушной среды, что разрешает использовать в полной мере функции циркуляции и кондиционирования.
Высоконапорные канальные кондиционеры
Такие климатизеры предназначены для создания микроклимата в залах ресторанов, супермаркетов, офисов и ряде других подобных заведений.
Они имеют статистический напор до 250 Па, и это позволяет использовать такие канальные приборы для кондиционирования воздуха не только в одном помещении, но и в нескольких залах. При этом забор и подача происходит через сеть воздуховодов.
Автоматика
Сделал небольшой щиток:
В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:
- основной выключатель, который отключает и приточку и кондиционер.
- отдельный выключатель на кондиционер
- отдельный выключатель на калорифер
- маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
- маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером
В качестве контролера управления 3 кВт калорифером использовал PULSER.
Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.
1-работает только приточка и калорифер
- приточка гонит воздух в обход канального кондиционера
- скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3 на всю квартиру).
- воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- температура на регуляторе установлена на 20 С. На выходе из решеток температура около 21 С.
- расход электричества несколько удручает, за ночь — 10 кВт (на улице было примерно 5 С)
2-работает приточка и канальный кондиционер в режиме нагрева
- приточка гонит воздух в канальный кондиционер
- кондиционер дополнительно забирает воздух из квартиры
- скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3 на всю квартиру, из которых 200-300 м3 из приточки).
- кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 С.
- воздух из решетки распространяется на всю комнату.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- расход электричества за ночь — 5 кВт
- Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
- Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.
Расчёт воздуховодов для канального кондиционера
Чтобы правильно рассчитать воздуховоды, необходимо знать максимальную величину скорости воздухопотока в системе и объём воздуха, который проходит за единицу времени. Чем выше скорость воздуха, тем меньше размеры воздуховодов, но выше уровень шума и затраты на электроэнергию. Скорость воздуха для частных домов обычно не превышает 4 м/с, так как при больших скоростях его движение становится очень заметным. В промышленных зданиях скорость воздушного потока может достигать 8 м/с.
Кроме того, необходимо учитывать, что применять низкоскоростные воздуховоды со значительным сечением можно не всегда, так как их тяжело будет устанавливать в пространстве за потолком. Прямоугольные воздуховоды помогают уменьшить высоту этого пространства, однако быстрее и удобнее устанавливать систему из гибких, а также круглых воздуховодов.
Применение прямоугольных воздуховодов позволяет уменьшить размер монтажного зазора под потолком, но круглые каналы легче и удобнее устанавливать
Вычислить площадь воздушного канала можно по формуле Sc=L*2,778/V, где:
- V — скорость движения потока воздуха;
- L — расход воздуха;
- Sc — искомая площадь.
Планирование канальной системы кондиционирования
Нельзя недооценивать всю важность планирования канальной системы кондиционирования помещений. Любое строение по-своему уникально, поэтому в каждом индивидуальном случае подбирается своя определённая система кондиционирования
Установку канальной системы производят в помещениях со значительными площадями (торговые залы, офисы, производство) или в строениях индивидуальной постройки. Объединение нескольких систем в одну способствует извлечению выгоды из оснащения канальным оборудованием относительно маленьких помещений.
Канальные кондиционеры обычно устанавливаются в больших офисных, торговых или промышленных помещениях
Планируя канальную систему, вы должны учесть несколько характеристик:
- потребляемая мощность кондиционера;
- мощность на обогрев;
- мощность для охлаждения;
- обмен или производительность воздуха. Выражается как кратность воздухообмена за 60 минут для определённого объёма комнаты;
- напор воздуха. Этот показатель критичен для крупных помещений, которые нуждаются в воздуховодных системах значительной протяжённости. Кондиционер, который даёт отличные показатели благодаря скорости воздухопотока для коротких каналов, на длинном канале не потянет массу воздуха при незначительном напоре. А это негативно отразится на эффективности работы системы;
- весовые и габаритные параметры.
Планирование системы должен осуществлять профессионал, который правильно произведёт не только все нужные расчёты, но и сможет подобрать нужный вид устройства климатической системы.
Подбор канального кондиционера
Сейчас на рынке представлены канальные кондиционеры десятков производителей из разных стран, поэтому для приобретения качественной продукции необходимо разобраться в этом вопросе весьма тщательно.
- Кодиционеры бюджетного класса. К надёжным, высококачественным и при этом недорогим устройствам относится продукция из Кореи, Италии и Японии. Все производство кондиционеров компаний Hyundai, Dantex и Shivaki контролируется их представителями. Изготавливая свою продукцию, эти фирмы применяют комплектующие только высокого качества. У каждой представленной компании имеется своя обширная линейка моделей, при этом лучшие устройства не уступают оборудованию более дорогих производителей.
- Оборудование среднего уровня. К среднему классу принадлежат такие популярные бренды Японии, как Panasonic и Toshiba. Эти производители предлагают потребителям оптимальное сочетание качества и цены. Даже самые недорогие модели канальных кондиционеров имеют высочайшие характеристики и эксплуатируются не один год.
- Техника класса премиум. Эта категория кондиционеров представлена компаниями Daikin и Mitsubishi, которые являются лидерами на рынке. Такие устройства надёжны и очень качественны, при этом каждая единица продукции проверяется по всем параметрам и проходит контроль перед реализацией, что позволяет компаниям гарантировать отличное качество своих изделий.
Главными параметрами, по которым необходимо подбирать канальный кондиционер, являются создаваемый напор и производительность холода.
- Статический напор определяется производительностью вентиляторов устройства, которые должны обеспечивать необходимое количество воздуха в помещение за определённое время.
- Холодопроизводительность оборудования — это максимальное количество холодного воздуха, производимого техникой за определённый отрезок времени. Эта характеристика указывается в техпаспорте заводом-изготовителем.
Особенности кондиционеров с приточной вентиляцией
Такие устройства состоят из двух основных частей:
- Наружная. В ней размещены компрессор, конденсатор и тепловой насос (рекуператор).
- Внутренняя. Там находятся вентилятор, фильтрационная система, устройство охлаждения и управляющий блок.
Внутренняя часть часто выполняется в виде канального кондиционера. Ее размещают за фальшпотолком.
Наружную крепят на фасадной стене, ее связывают с внутренними трубками для циркуляции теплоносителя и воздуховодом. Уличный воздух подается вентилятором в смесительную камеру. Там его смешивают с воздушным потоком из помещения, фильтруют и подают во внутреннюю часть устройства.
При необходимости воздух нагревают, охлаждают или осушают и подают в комнату. Автоматизированная система управления переключает режимы работы в зависимости от заданных параметров температуры и влажности воздуха, а также уличной температуры.
Устройство обладает следующими преимуществами:
- возможность стабильной работы при отрицательных температурах на улице;
- многоэтапная очистка воздуха от различных загрязнений;
- простота управления, большинство функций автоматизировано;
- возможность подсоединения нескольких внутренних блоков к единому мощному наружному;
- малошумность.
Такие системы подходят как для частных домов, так и для офисных зданий.
Виды кондиционеров с притоком свежего воздуха
От классических сплит-систем кондиционер с функцией приточной вентиляции отличается наличием канала воздуховода, а вот его устройство и различает между собой подобные приборы.
Мембрана

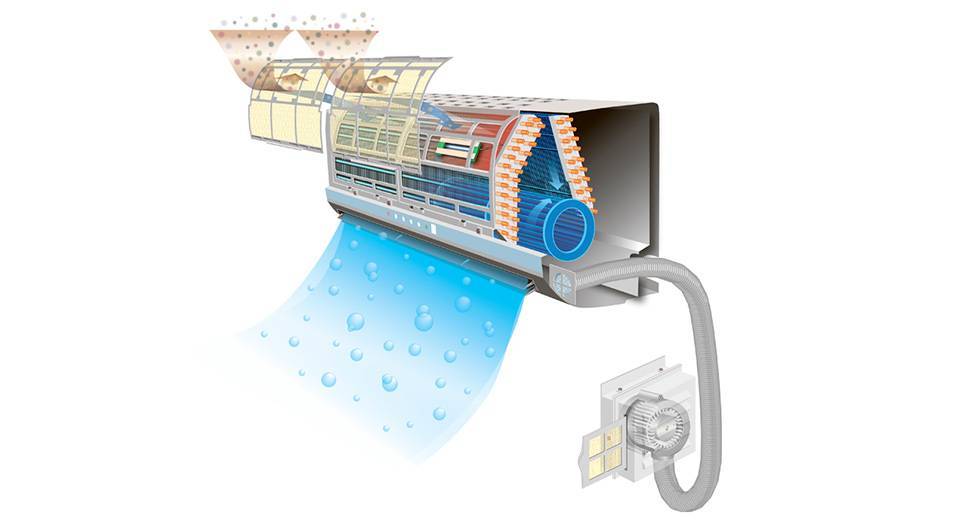

Кондиционер с подмесом свежего воздуха этого типа включает в себя специальную мембрану, которая регулирует работу канала. Особенность работы мембраны – в неравномерной пропускной способности: молекулы кислорода проникают через нее в два раза лучше, чем молекулы остальных газов, что позволяет поддерживать естественный уровень кислорода в помещении. Мембранные приточные кондиционеры встречаются достаточно редко на российском рынке и стоят от 50 000 рублей, кроме того, цена установки устройства также выше обычной.
Модульная система

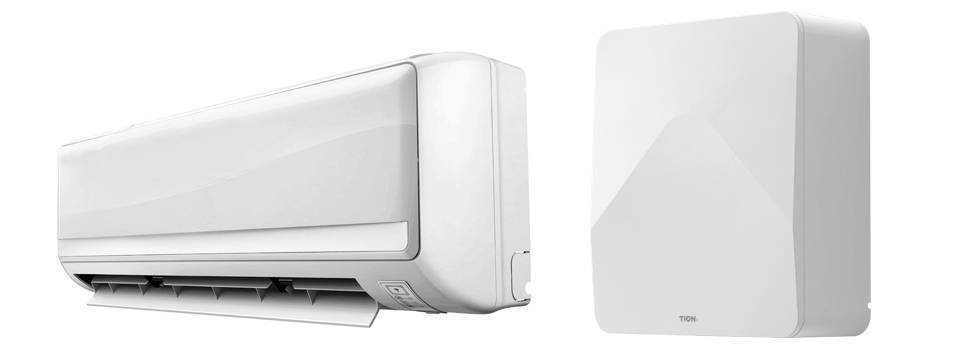

Представляет собой дополнение к уже установленной системе. В основе таких решений – рекуператор с воздуховодом, имеющий собственный внешний блок, как у кондиционера, который устанавливают рядом с внешним блоком сплит-системы. В таком модуле есть небольшие трубки воздуховодов, по которым проходит воздух, по дороге обмениваясь теплом для терморегуляции потоков. По сути, модуль представляет собой небольшую вытяжку с подмесом свежего воздуха. Основные минусы такого решения – громоздкий короб на стене, причем уже второй, так как рядом есть блок кондиционера, и ограниченный воздухообмен, в среднем – около 20 м3/ч, чего недостаточно для полноценного дыхания даже одного человека. На сегодняшний день на российском рынке таких модулей уже практически не осталось; даже официальные производители убирают их из каталогов, так как по всем показателям они проигрывают качественной приточной вентиляции. Цена таких устройств начинается от 7 000 рублей, что, естественно, не включает в себя цену самого кондиционера.
Модификация внешнего блока
Один из наиболее логичных вариантов в решении проблемы притока свежего воздуха в кондиционере – модификация внешнего блока. Действительно, такое решение существует и представляет собой совмещение блока охлаждения с вентиляционным. При этом вентиляционный блок связывается каналом воздуховода с внутренним блоком кондиционера и подает воздух через него. Максимальная подача воздуха для такой системы на порядок выше, чем у остальных вариантов – 32 м3/ч, однако этого достаточно по норме только для одного человека. Кроме того, стоимость таких устройств куда выше кондиционеров без притока и начинается от 140 000 рублей.
Другие типы кондиционеров с подмесом свежего воздуха представляют собой модификации описанных видов. В любом случае, все такие сплит-системы объединяет то, что показатели воздухообмена далеки от желаемых: свежий воздух составляет всего 5–10% от общего потока, а его объем, в основном, колеблется около 20 м3/ч, что составляет около половины от нормы на одного человека. Наибольшие показатели среди кондиционеров дают канальные системы – до 25% от общего потока занимает свежий воздух, однако такие системы сложно установить в городской квартире.
Таким образом, оптимальным решением будет разделить эти функции и установить кондиционер с приточной вентиляцией в квартире, возможно даже в одной комнате. Качественная приточная вентиляция подает до 160 м3/ч свежего воздуха с улицы, при этом воздух очищается от вредных примесей – пыли, аллергенов, неприятных запахов.
Устройство и принцип работы
Кондиционер с притоком воздуха может выть нескольких разновидностей.
Среди потребителей пользуются спросом устройства с системой принудительного притока воздушных масс, расположение блока которых канальное либо настенное. Разница устройства таких систем от стандартных заключается в:
- воздуховоде — он соединяет внутренний блок со внешним;
- очистке подаваемых смесей воздуха.
Канальные кондиционеры для вентиляции оборудуются калориферами, которые предназначены для обогрева потока воздушных масс вне зависимости от времени года. Они могут быть водяными, либо электрическими. Оборудование приточного кондиционера:
Внутренний (испарительный) блок
Состоит он из теплообменника, вентилятора, фильтра, блока для электронного управления.
Если кондиционер настенный — внутренний блок монтируют на стене.
Если вентиляционный агрегат канальный — внутренний блок монтируют в коробе или над подвесным потолком. Монтаж, таким образом, не нарушает дизайн помещения, ведь все оборудование скрыто за потолком, при этом подача воздуха осуществляется через декоративные решетки.
Внешний блок
Состоит он из компрессора, конденсаторного теплообменника, вентилятора для охлаждения воздуха, всасывающей турбины, камеры для смешивания воздушных масс.
Внешний блок монтируется снаружи. Если такой блок укомплектован центробежным вентилятором его можно установить в помещении.
Принцип работы:
- Свежие потоки воздуха подаются к кондиционеру через внешний блок при помощи всасывающей турбины.
- По воздуховодам свежий воздух поступает в смесительную камеру внутреннего блока.
- С помощью камеры, проводится процесс смешивания входящих свежих воздушных потоков и оттоков воздушных масс помещения.
- Затем уже смешанный воздух проходит очиску.
- Перед подачей воздушных потоков в помещение они дополнительно обрабатываются (нагрев, охлаждение, увлажнение и т.д.) соответственно заданным пользователем параметрам, которые могут поддерживаться автоматически.
Виды приточно-вытяжной вентиляции
Приточно-вытяжная вентиляция бывает трех видов. Они отличаются по функционалу, составным механизмам, производительности.
Механическая система с рекуперацией тепла
Рекуперация — использование отработанного воздуха для подогрева поступающего с улицы. Воздушные массы проходят через фильтр, прогреваются в рекуператоре, потом догреваются в нагревателе. После этого свежий воздух по каналам транспортируется в помещения.
Механизмы находятся в звукоизоляционном корпусе, в комнатах не слышно, что работает вентилятор. Для управления скоростью вращения лопастей и регуляции температуры поступающего воздуха установлена автоматика.
Рекомендуем размещать установку в отдаленных нежилых комнатах — в гардеробе, на лоджии или балконе. Несмотря на звукоизоляционный короб, некоторые шумы во время работы он не подавляет.
Система механической вентиляции бывает двух видов — потолочной и напольной. Обслуживание установки предполагает регулярную замену воздушных фильтров, минимум один раз в квартал. Ее недостаток — необходимость профессионального монтажа и высокая стоимость конструкции.
Принудительная без рекуперации
Приточно-вытяжная вентиляция без рекуперации отличается от предыдущего типа тем, что воздушные массы с улицы прогреваются только в нагревателе. Это увеличивает расход электроэнергии в холодное время года. Систему применяют для проветривания всей квартиры или только одного помещения.
Приточку и вытяжку в принудительной вентиляции без рекуперации устанавливают отдельно в разных местах. Попадающий извне воздух сначала проходит очистку через фильтры, потом прогревается в нагревателе и транспортируется по трубопроводу. Для управления скоростью вращения и температурой воздуха предусмотрена автоматика.
Для оборудования вытяжки применяют канальные вентиляторы. Если в вентиляционных шахтах нормальная тяга, для вывода углекислого газа оставляют естественную вентиляцию.
Комбинированная
Воздух в комбинированной приточно-вытяжной вентиляции поступает естественным путем: через клапаны на окнах или стенах. Отработанный воздух выводит механическая вытяжка. В такой системе нет рекуперации и нагревателя, поэтому в зоне приточного клапана рекомендуем установить отопительный прибор.
Характерные особенности
Принцип работы канального кондиционера аналогичен функционированию всех подобных систем. Канальный кондиционер используется для распределения холодного воздуха по ветвям воздуховодов. Его применяют для обслуживания нескольких помещений и их охлаждения. Их можно использовать и для комнаты со значительной площадью или своеобразной конфигурацией.
После того как нагревается воздух, он перемещается из области обслуживания и идёт по воздуховодам в кондиционер непосредственно. Любые канальные кондиционеры причисляются к категории сплит-систем, так как включают в себя такие компоненты:
- закрепленные снаружи наружные составляющие;
- расположенные в помещении блоки;
- фреонопровода, соединенные друг с другом;
- электрокабели.
Канальное кондиционирование имеет естественное ограничение на обогрев. Внешний вид оборудования не имеет значения, если речь идет о производственной зоне. Чаще всего эти области представляют собой подобие коробки. Здесь можно обнаружить специальные компоненты для нормальной работы устройств:
- заборное отверстие;
- штуцер, который используется для подведения фреонопроводов;
- нагнетательное отверстие, через которые идет соединение с воздуховодами;
- системы для борьбы с конденсатом.
Воздухораспределительный пленум для канального кондиционера обеспечивает совмещение любых по размеру воздуховодов и сечений с канальными системами. Если раскрыть коробку, можно увидеть здесь те же компоненты, которые обнаруживаются в классических сплит-системах. В первую очередь это теплообменник, без которого никак не обойтись. Также здесь можно увидеть такие составные части:
- вентилятор;
- электронная плата;
- поддон, куда собирается образованный конденсат.
Если сравнить с настенными модификациями, канальная система кондиционирования имеет еще одно характерное отличие. Оно состоит в использовании вентилятора с увеличенной мощностью. Он расположен внутри блока. Такая особенность объясняется необходимостью выдавливать воздух через специальные пути с аэродинамическим сопротивлением.
Как работают канальные кондиционеры?
Обычные сплит-системы работают по принципу рециркуляции воздушных масс, то есть используется уже отработавший воздух для того, чтобы нагреть входящий наружный поток.
Но основным преимуществом канальных кондиционеров является возможность подмешать свежий воздух извне. Для этого понадобится лишь специальный приточный узел, присоединяемый к системе. Внешне кондиционеры с притоком свежего воздуха выглядят как единый модуль, имеющий несколько крупных отверстий на своих стенках. Внутри корпуса располагается мощный вентилятор, фильтр, набор датчиков и вспомогательной электроники, ТЭН (для режима «обогрев») и комплект заслонок.
Разновидности канальных кондиционеров
Практически у каждого производителя есть модели, которые работают не только на выработку холода, но и на обогрев. Те устройства, которые осуществляют подмес свежего воздуха, могут иметь компрессор инверторного типа или быть оснащены стандартным облегчённым компрессором. Кроме того кондиционеры канального типа различаются по обеспечиваемому напору: низко-, средне- и высоконапорные модели требуют индивидуального расчёта и подбора всех каналов, которые образуют сеть воздуховодов.
Низконапорные приборы обычно не способны эффективно работать с трубопроводами более полутора метров, а потому подойдут лишь для небольших помещений, гостиничных номеров и однокомнатных квартир. Кондиционеры со средним напором способны взаимодействовать с сетью каналов суммарной протяжённостью в десятки метров. Это самая востребованная среди потребителей разновидность, позволяющая решать большинство типичных задач. Их также можно использовать для обслуживания крупных офисов, ресторанов, торговых залов и загородных домов. Приборы с высоким напором легко взаимодействуют с трубопроводами длиной свыше сотни метров и очень разветвлённой сетью. Сфера применения максимально обширна: от целых домов до обширных цехов и складских помещений.
Как рассчитать мощность канального кондиционера?
С точки зрения физики необходимая мощность охлаждения зависит из следующих параметров:
- площадь и объем помещения;
- приток тепла от окон, стен и перекрытий (с учётом попадания прямых солнечных лучей);
- количество находящихся в помещении людей;
- наличие работающих бытовых приборов.
Предварительный расчёт можно произвести, зная лишь площадь помещения. К примеру, для небольшой десятиметровой комнаты с потолком не более 3 метров достаточно было бы кондиционера с холодопроизводительностью в 100 Вт, а для стометрового зала — с мощностью 1000 Вт и т.д. То есть, условный коэффициент для бытовых расчётов принимается около десяти единиц. Если внутри помещения не установлена техника, вырабатывающая при работе слишком много тепловой энергии, этого будет вполне достаточно. Для больших выставочных залов со стандартными потолками, где отсутствует техника, но одновременно находится много людей, коэффициент составляет 18-25 единиц, в зависимости от загруженности помещения.
Для эти расчеты, конечно же, чересчур приблизительны. И для полноценного проектирования следует обратиться к специалистам.
Область применения кондиционеров канального типа.
Канальные кондиционеры классифицируют по напору воздуха:
1. Низконапорные – они обеспечивают давление воздуха менее 40 Па. Их применяют в многокомнатных квартирах и больших гостиничных номерах, они имеют короткие воздуховоды.
2. Средненапорные, 40-100 Па. Применяются в квартирах, небольших офисах и магазинах и являются наиболее часто применяемыми. Протяженность в сумме их воздуховодов может доходить до 100 м.
3. Высоконапорные, до 250 Па. С их помощью создают длинные системы воздуховодов с большим количеством разветвлений для больших торговых залов, офисных центров, конференц-залов, ресторанов.
Основной сложностью при монтаже канального кондиционера
является прокладка воздуховодов по ранее разработанной схеме, в соответствии с расчетами движения воздуха. Чтобы установить внутренний блок, необходимо 25-40 см межпотолочного пространства, а для воздуховодов – 15-25 см. Поэтому кондиционеры такого типа применяют только в помещениях с высокими потолками. Внутренние блоки устанавливаются в подсобных помещениях, санузлах, где высота потолка не так важна.
Внутренний люк необходимо периодически обслуживать, поэтому к нему надо обеспечить доступ через специальный люк, который должен быть несколько больше по размеру чем внутренний блок. Если дизайнер интерьера утверждает, что в обслуживании канального кондиционера
нет необходимости, то стоит подвергнуть сомнению компетентность такого специалиста.
Кондиционеры с притоком свежего воздуха для квартиры
Еще одной разновидностью сплит-систем является приточно-вытяжной кондиционер в линейке продукции от компании Hitachi, они не очень мощные, воздухообмен достигает всего 8 м 3 в час, но для спальни этого количества достаточно. Примером приточно-вытяжной сплит системы служит кондиционер Hitachi RAS-10JH2. Модель имеет инверторный компрессор, используется 2 трубы – приточная и вытяжная. Воздух удаляется принудительно, свежий воздух с улицы можно нагреть. На пульте имеется отдельно опции подачи воздуха с улицы и удаление отработанного. Режим выбирают один, далее система настраивается до равновесного состояния.
Компания Haier предлагает 2 модели кондиционеров премиум класса с притоком воздуха: Aqua Super Match AS09QS2ERA и LIGHTERA HSU-09HNF03/R2(DB). В этих установках приточная система воздуха – дополнительная опция. Но купив оборудование, можно обеспечить обновление воздуха с расходом 25 м 3/час. Обе модели кондиционеров обладают встроенной функцией подмеса воздуха с улицы. Для этого на внешнем блоке есть напорный вентилятор и камера смешения двух газовых потоков. Гибкий шланг с уличным воздухом можно ввести напрямую в помещение тем или иным способом.
