Комбинированная отопительная система для частного дома

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Примеры комбинированных отопительных систем

Практичная совмещенная система отопления работает с разными типами агрегатов. Иногда в сеть встраивается несколько отопительных контуров, также встречаются магистрали, где на один контур подключается несколько типов приборов нагрева. Рассмотрим самые востребованные варианты совмещения агрегатов.

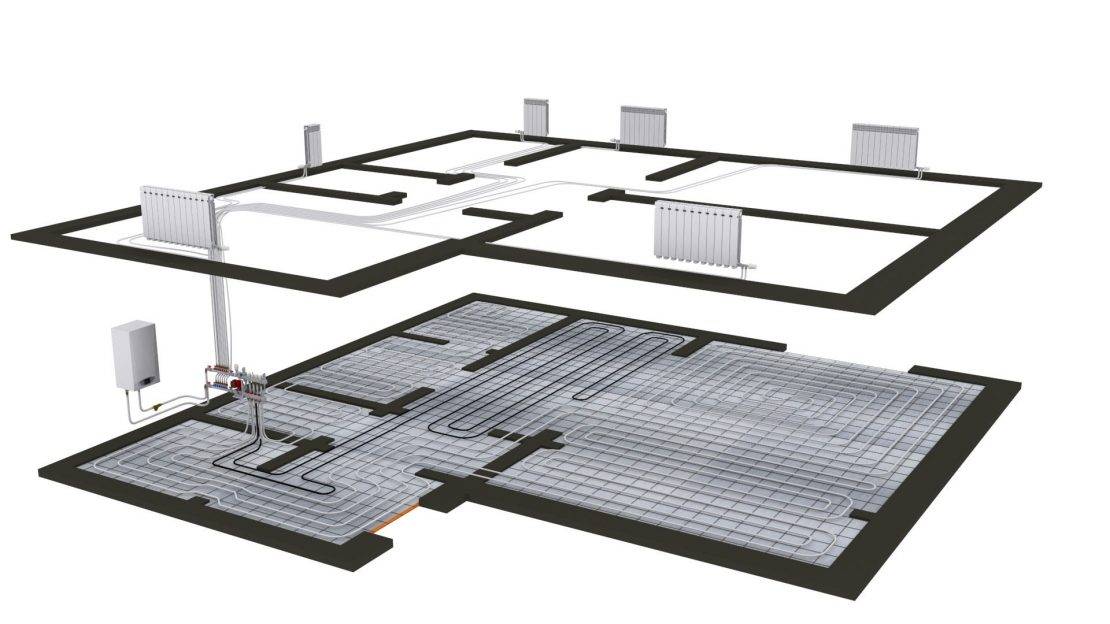

Отопление конвекционного и внутрипольного типа

В этом случае обогрев подается в контур теплого пола и радиаторную сеть.

Реализуется магистраль следующим образом:

• Теплые полы запитываются теплоносителем из обратного трубопровода от радиаторной сети. В этом случае применяется газовый котел, система становится энергозависимой.
• Контур теплого пола присоединен независимо от радиаторной сети через трехходовой смеситель. Теплоноситель транспортируется принудительно, для чего подключается циркуляционный насос. Котел может быть любым, контуры работают независимо друг от друга.

Плюс системы в рациональном расходовании тепла и плавном нагреве всей площади, но если не работает радиаторная сеть, теплые полы не прогреют помещение до нужного уровня.

Дизельное топливо и газ

Применение универсального котла имеет только один минус – при переходе с одного типа энергоносителя на другой меняется горелка.

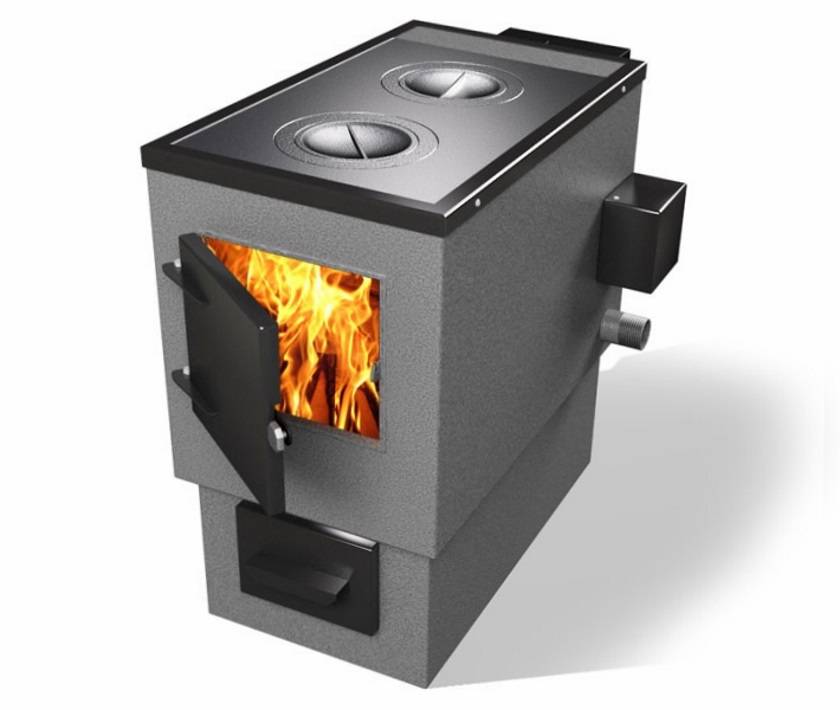

Котел электрический и твердотопливный

К одной сети подключается два котла, работающих по очереди. Удобно применять данный тип отопления при наличии двухтарифных счетчиков. Электричество прогревает теплоноситель ночью, когда тарифы снижены, а твердое топливо применяется для дневного поддержания температуры.

К достоинствам схемы относят:

1. Удобство применения. При включении электрокотла в ночном режиме, все параметры работы задаются заранее.
2. Энергонезависимость. При отключении питания в электросети, в работу запускается прибор на твердом топливе – это оборудование не требует электричества.

Необходимость теплоаккумулятора возникает в случае, когда нужно сделать запас горячей воды иди обеспечить наличие теплоносителя положенной температуры для дневного прогрева сети. При наличии запаса горячего теплоносителя не придется часто растапливать котел в дневное время, экономится топливо.

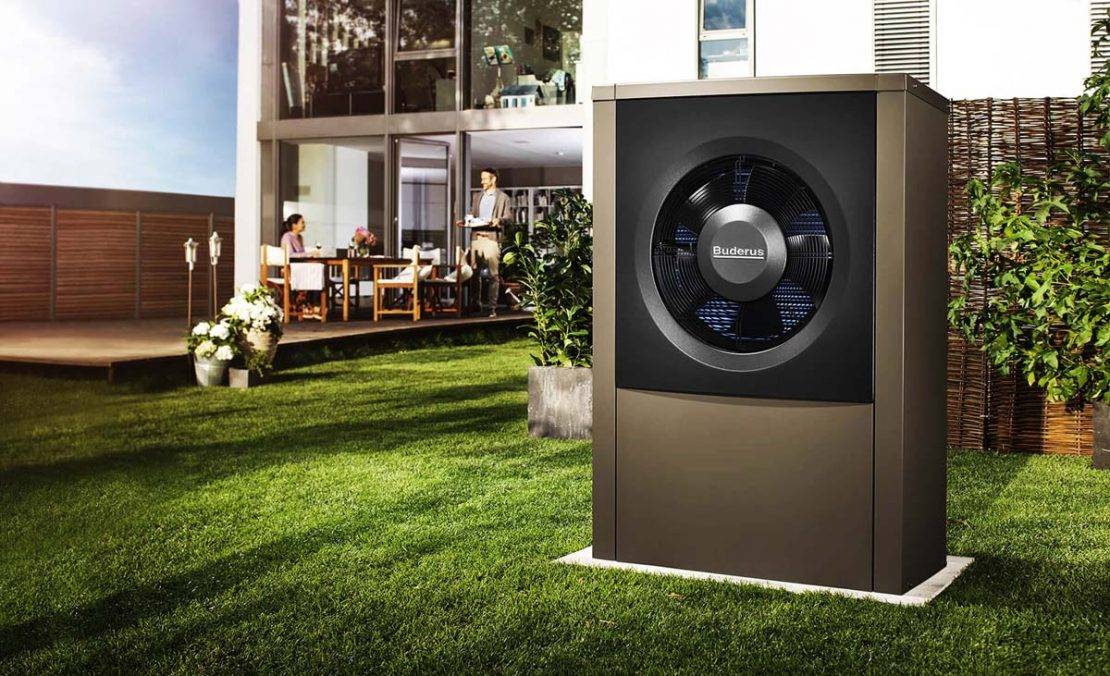

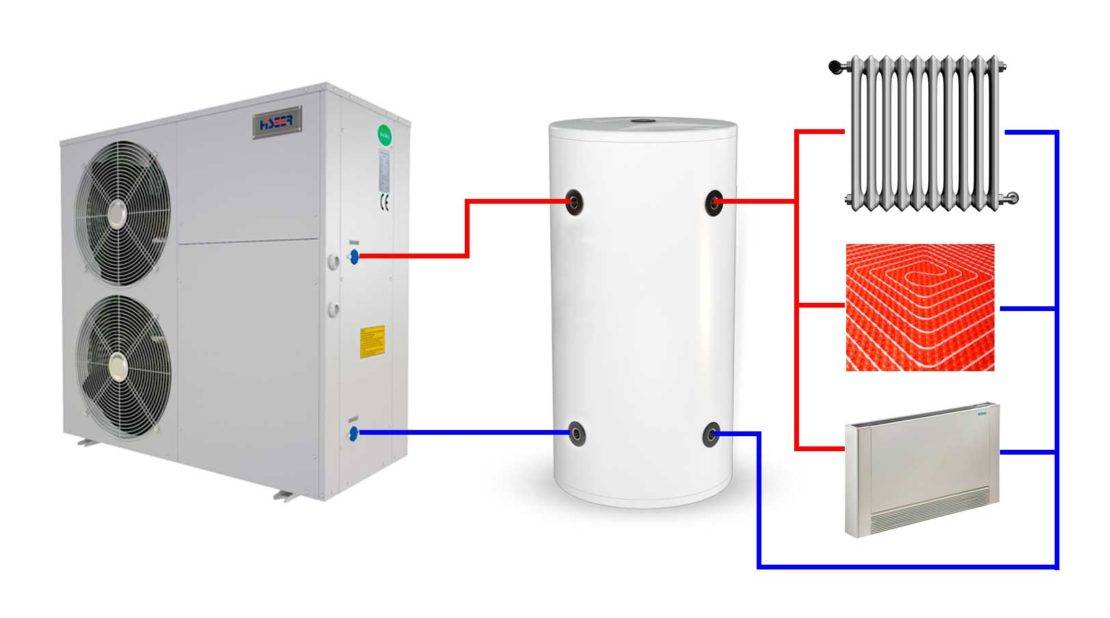

Тепловой насос воздушного типа и твердотопливный котел

Насос воздух-воздух представляет собой модульную систему из двух блоков – наружного и внутреннего, работает по принципу забора тепловой энергии из окружающего воздуха. В процессе преобразования тепловая энергия передается теплоносителю, который перемещается по воздуховодам или трубопроводам.

Дровяная печь или камин в этом случае выступают резервными источниками нагрева, которые снимают нагрузку с сети при снижении внешних температур до критических показателей.

Преимущества в высоком КПД теплового насоса воздух-воздух, который доходит до 500% и сниженных расходах электроэнергии. Электричество тратится только на поддержание работы компрессора.

Электрический котел и система кондиционирования

Инверторный кондиционер – прибор, работающий на прогрев и охлаждение. Устанавливается несколько кондиционеров, поскольку устройства обеспечивают только локальный прогрев и не интегрируются в сеть. Электрокотел с ТЭНом является резервным источником.

Что касается плюсов, то они касаются лишь простоты обустройства сети и мобильности агрегатов. Также к достоинствам относится быстрый прогрев помещений.

Но минусов больше:

• вся система зависит от наличия электрического питания;
• дневные тарифы на энергоноситель высоки, потому обслуживание потребует значительных затрат;
• при кондиционировании помещения тепловые потоки поднимают пыль.

Виды котлов

Одним из главных параметров, по которым классифицируются комбинированные теплогенераторы, являются виды используемого горючего.

Это обычно отражается в маркировке, которая состоит из нескольких букв, означающих:

• Т — твердое топливо (дрова, уголь, пеллеты, торф, и т. д.);
• Г — газ;
• Э — электроэнергия;
• Ж — жидкие виды топлива (мазут, керосин, отработанное машинное масло, солярка и т. д.).

Например. комбинация букв «ТГ» в названии теплогенератора означает, что он может работать на твердом горючем и газе, а в конструкции будет применена схема с двумя камерами сгорания. При необходимости можно купить мультитопливный агрегат, в названии которого присутствуют четыре буквы»ТГЭЖ». Такие теплогенераторы являются самыми универсальными устройствами, однако сложность конструкции и высокая цена не лучшим образом влияют на их распространенность среди потребителей.

Наиболее оптимальными решениями для частных домов остаются устройства с использованием двух видов топлива.

Комбинация газ/электричество

Электрогазовое оборудование обычно используется в газифицированных районах, в которых случаются перебои с поставками трубопроводного газа. Учитывая, что стоимость электроэнергии примерно в три раза выше стоимости газа, то в комбинированных агрегатах такого типа газ используется в качестве основного источника тепла, а электроэнергия — в качестве резервного. По сравнению с твердотопливными отопителями, газо-электрические более компактны и зачастую монтируются на стены жилых помещений, значительно экономя пространство.

Комбинация дрова/газ

Теплогенераторы дрова-газ представлены на рынке теплового оборудования достаточно широко. Они популярны в газифицированных районах с суровым климатом, в которых применение двух видов топлива на протяжении продолжительного периода холодов позволяет снизить общие расходы на отопление.

Цены на комбинированные котлы ZOTA

комбинированные котлы ZOTA

Существует две разновидности твердотопливно-газовых установок:

1. Агрегаты, в которых газ используется, как основное, а дрова, как альтернативное горючее. Для перехода с одного вида топлива на другое требуется небольшая модернизация.
2. Универсальные теплогенераторы, в которых газ включается автоматически при прогорании дров.

Данный вид оборудования обычно имеет две камеры сгорания с общим дымоходом. В одной камере установлены колосники, а в другой— газовая горелка.

Комбинация дрова/электроэнергия

В тех регионах, где стоимость дров невысока, а газовые магистрали отсутствуют, комбинированные установки дрова-электроэнергия остаются наиболее предпочтительными и востребованными. Два источника тепловой энергии позволяют не только минимизировать расходы на отопление, но и повышают общую устойчивость системы. Отопительный контур инерционен. Постоянное поддержание электронагревателями необходимой температуры теплоносителя снижает расход дров на его нагрев при розжиге, что позволяет обходиться их меньшим количеством.

Многотопливные установки

Распространенности мультитопливных установок в частных домах мешает два основных фактора: высокая цена и сложность обслуживания. Использование горючего с различными физическими свойствами в одном агрегате требует установки большего числа горелок, насосов, форсунок и других элементов. Это ведет и к усложнению управляющей автоматики и снижению общей надежности.

Для частных домовладений обычно используется максимум три комбинации горючего, среди которых дрова, газ и электричество. Комбинации типа пеллеты/жидкое топливо/газ встречаются очень редко.

Радиаторное отопление

В проекте отопления раскрыты основные характеристики и особенности создания радиаторной системы отопления. В частности в проекте указывается вид разводки системы отопления, тип отопительных приборов и способ их подсоединения к магистралям отопления, места установки внутрипольных отопительных каналов, устройств урегулирования температуры по помещениям и многое другое.

В этом типовом проекте отопления система радиаторного отопления имеет следующие характеристики и особенности:

Кроме приведенных выше общих данных, в проект отопления входят подробные чертежи системы радиаторного отопления на планах каждого этажа. В нашем случае мы приводим чертежи системы отопления на планах первого и второго этажей.

Проект системы отопления на плане первого этажа дома (иллюстрацию можно увеличить)

Внешний вид системы отопления на 1 этаже

Проект системы отопления на плане второго этажа дома (иллюстрацию можно увеличить)

Внешний вид системы отопления на 2 этаже

Кроме поэтажных планов, проект содержит схему системы отопления, которая наиболее наглядно представляет всю отопительную систему целиком.

На схеме системы отопления более наглядно представлены элементы проекта

Топ 5 лучших универсальных котлов

Многотопливные нагревательныее котлы – надежный способ создания санитарной температуры в здании. Потребители видят такую систему, как достойную альтернативу обычным однотопливным схемам обогрева.

Рейтинг котлов пользующихся популярностью у покупателей:

Protherm Бизон 40 NL.

Паспортные данные: напольный, мощность до 40 кВт, КПД – 89.0%; источник – газ и дизель, топка – закрытая, размеры 870Х450Х485 мм, масса – 148.0 кг. Агрегат использует для отопления промпомещений и приусадебных домов.

Возможность использования другого источника энергии, зависит от варианта надувной горелки, которую приобретают дополнительно. Автоматический режим поддерживается с помощью регуляторов температуры.

Информация о режиме работы котла высвечивается на электронном экране, цена начинается от 42000 руб.

De Dietrich GT 123.

Паспортные данные: напольный, мощность до 20.0 кВт, КПД – 90.0%; источник – газ и дизель, топка – открытая, комбинированный гидрозатвор, размеры 860Х560Х560 мм, масса – 145.0 кг. Чугунный секционный высокопроизводительный отопитель с хорошей антикоррозионной защитой.

Используется для индивидуального отопления, как основной или пиковый котел. Работает в паре газовоздушная горелка и жидкотопленная форсунка. Укомплектован горизонтальным бойлером и турбулизаторами для максимального отвода уходящих газов.

Рабочая панель управления имеет защиту безопасности и настройку рабочего температурного режима. Легко поддается монтажу. Есть блок дистанционного управления, что дает возможность регулировки режима на расстоянии от котла, стартовая цена от 45000 руб.

Kiturami KRM 30R.

Паспортные данные: напольный, мощность до 35.0 кВт, КПД – 85.0 %; топливо – уголь, солярка, древесина, топка – закрытая, размеры 700Х855Х1360мм, масса – 170.0 кг. Для районов с дефицитом природного газа применяют комбинированную биотопливную систему обогрева и ГВС жилых объектов.

Модель имеет две отдельные камеры сгорания, что повышает надежность отопителя. Уникальность конструкции – установка автоматического контроллера, работающего в паре с воздушной заслонкой.

Мультитопливный котел оснащен турбоциклонной горелкой, с датчиками и информацией о техническом состоянии системы. Теплообменник — изготовлен из высокопрочной стали, система комплектуется насосом подачи топлива и термостатом. Цена – от 12000 рублей.

Lamborghini Calor AXE 3 32 R.

Паспортные данные: напольный, мощность до 32 кВт, КПД – 92%; топливо – газ и дизель, топка – открытая, размеры 850Х500Х400 мм, масса – 135.0 кг. Комбинированный агрегат итальянского производства имеет лидирующие позиции среди котлов для индивидуального отопления.

Оборудован надувными горелками, работает по схеме: печное топливо – газ. Корпус котла выполнен из чугуна с оптимальным расположением котловых элементов, способствующих достижению высокопроизводительной работе при минимальных расходах энергоносителя.

Обшивка и изоляция котла выполнена с применением инновационных материалов, что сокращает потери тепла и повышает КПД.
Zota «Красноярск Энергокомплект». Многофункциональный котел оборудован газовой, дизельной и пеллетной горелкой.

В базовой комплектации агрегат оснащен электроотоплением к твердотопливному котлу и варочной панелью, способен обогреть дом, площадью до 550 м2. Агрегат аналогичен еще одной модификации многофункциональных котлов Купер (Теплодар, Россия).

Котлы Куппер объединили в себе преимущества многих однотопливных устройств и могут попеременно функционировать на различных типах энергоносителей, что идеально для применения в схемах резервного питания системы теплоснабжения.

Примеры комбинированных систем

Рассматривая примеры применения оборудования, можно выделить несколько схем с применением разного вида тепловых источников, с независимыми системами отопления, одноконтурными с подключением к отопительным приборам нескольких видов.

Разберемся подробнее в некоторых видах:

1. Система теплого пола и конвекционное отопление. Такая схема соединяет контур теплого пола и батареи. Для работы может применяться подача обратки из радиаторов в контур теплого пола, тут нужен конденсационный газовый котел – минус в невозможности организации автономной работы. Также контур теплых полов может подключаться к котлу через трехходовый смеситель, рециркуляция теплоносителя обеспечивается насосом. Радиаторы в этом случае также подключаются к насосу. Получается схема комбинированного отопления с независимой работой двух контуров. К плюсам схемы относят равномерность прогрева – тепло поступает от пола, потому радиаторы можно поставить на минимальный прогрев или включать при необходимости, когда не хватает температуры носителя в контуре теплого пола (вода прогревается до +40 С). Минус видно при самостоятельности работы одной системы. Получается, что если оставить только теплый пол, отопление будет недостаточным, а при применении только конвекторов, распределение теплых потоков в помещении не является рациональным, прогрев идет верхней части комнаты, низ остается холодным.
2. Газовый и дизельный тип отопления. Система подразумевает применение котла совмещенного типа, где камера сгорания работает на двух типах топлива с заменой горелки. К преимуществам относят возможность сжигания дизеля при отсутствии подачи газа. Как только подключат к дому газ, то переход с одного вида топлива на другой осуществляется без замены оборудования.

1. Котел с электрическим питанием и камерой сгорания твердого топлива. Система подразумевает подключение 2-х котлов с поочередной работой приборов, а вот дополнительным элементом обвязки выступает теплоаккумулятор – бак со слоем утеплительного материала для поддержания оптимальной температуры теплоносителя. Плюсы – энергонезависимость, удобство пользования и экономность. Твердое топливо стоит недорого, а если включать электричество только на ночь, то при двухтарифном счетчике затраты будут минимальными.

1. Тепловой воздушный насос и твердое топливо. Основной источник тепла – насос воздух-воздух. Прибор напоминает кондиционер, но не охлаждает, а нагревает воздух. Твердотопливный котел в этом случае является источником резервного отопления. К плюсам схемы относят высокий КПД, малый расход электричества – ток питает только компрессор. Минус заключается в снижении функциональности теплового насоса воздух-воздух при температурах снаружи от -15 С и ниже. В этом случае запускается в работу твердотопливный котел, а при обустройстве самотечной системы отопления схема становится автономной и не зависит от подачи электрической энергии.
2. Котел электрический и система кондиционирования. Основной источник тепла – инверторный кондиционер. Но поставить таких агрегатов придется несколько, чтобы в каждой комнате было тепло. Электрокотел является резервным источником, он должен быть оборудован ТЭНом и двухконтурной системой отопления. К плюсам относят экономность расхода энергоносителей и равномерность прогрева. Также совмещенная система отопления позволяет быстро отремонтировать один прибор без отключения всей схемы.

Выбирая тип комбинированной схемы, следует ориентироваться на доступность топлива, дешевизну получаемой энергии и финансовые возможности. Самым дешевым топливом на сегодняшний день считается газ, а твердотопливный котел и тепловой насос воздух-воздух могут стать неплохой альтернативой при отсутствии газовой магистрали.

Меры безопасности при использовании отопительного оборудования

• Регулярно чистить дымоход — в силу использования твёрдого топлива, дымоход такого устройства засоряется быстрее, чем у котла, который использует только газ. Если не чистить дымоход, то со временем может пропасть тяга, что ведёт плохому прогоранию топлива, образованию большого количества угарного газа, задымлению помещения и риску отравлений.
• Не использовать покрашенную, ламинированную или пропитанную древесину — побочные продукты горения, образующиеся при сгорании пропитки или покрытия, усиливают загрязнение дымохода, что ведёт к последствиям, указанным выше. Помимо этого, продукты их горения сами по себе токсичны, а попадание дыма, содержащего их, в комнату дополнительно увеличивает риск отравления.
• Используйте для топки дрова, влажность которых не превышает 20%.
• Под использование газово-дровяного котла нужно выделить отдельное помещение.

​

• В комнате, где планируется размещение прибора, должна быть обустроена бетонная «подушка» и вентиляция.
• Прибор должен быть изолирован от жилых помещений.
• Дрова следует хранить отдельно от устройства в сухом проветриваемом помещении.
• При монтаже комбинированного котла лучше выбрать место, где будет доступ к газу, электричеству и водопроводу.
• После подключения проверьте герметичность вех соединений.
• Автоматика подключается через отдельный кабель, который необходимо заземлить.
• Пуск и наладку котла целесообразно доверить специалисту.

Популярные производители и модели

Выбор на рынке отопительного оборудования широк и многогранен. Однако в сегменте котлов, работающих на газе и электричестве, между собой конкурируют лишь несколько компаний. Среди них есть российские и зарубежные изготовители.

“Геркулес”

Аппаратура отечественной разработки и производства предназначена для функционирования в домах площадью до 300 кв.м. В каталоге представлены различные модификации с широким набором функций. Имеются котлы с 2 контурами, в которых часть, предназначенная для обеспечения жилья горячей водой, покрыта специальным составом. Такая технология увеличивает продолжительность безаварийной эксплуатации оборудования.

Navien

Продукция корейского бренда встречается в различных регионах России. Котлы этой марки прошли подготовку, учитывающую особенности климата нашей страны. С помощью встроенного стабилизатора они не реагируют на перепады напряжения. Особые датчики позволяют котлу работать при изменении давления в магистрали газопровода.

“Теплодар Куппер ОК 15”

Это самая знаменитая и популярная модель газово-электрического котла, предназначенного для системы отопления в частном доме. Простота и надежность сочетаются в ней с невысокой ценой. Наклонная топка позволяет быстро и легко очистить внутреннее пространство. Котел “Куппер ОК 15” оснащен электрическими нагревателями мощностью 6 кВт. Привлекательный внешний вид позволяет устанавливать котел на кухне с современным ремонтом и бытовой техникой. Качество сборки на высоком уровне.

Есть несколько недостатков:

• узкое отверстие топки;
• теплообменник изготовлен из стали без антикоррозийной обработки, что снижает срок его службы;
• невысокий КПД по сравнению с другими моделями.

“Каракан 20 ТЭГВ”

Следующий российский бренд, представляющий комбинированный котел для любого вида топлива. Он небольшой, с широкой топкой и ТЭНами заводской установки. Газовой горелкой котел не комплектуется. Из недостатков – ржавеющий теплообменник, КПД не более 75% и невозможность монтажа системы отопления закрытого типа, т.к. мало максимальное рабочее давление.

Стс v25 fg

Дорогостоящий котел шведского производства может работать на природном или сжиженном газе, электроэнергии, дизельном топливе, мазуте, дровах, угле, торфе, пеллетах. Корпус изготовлен из стали, а топка из чугуна – тяжелого, хрупкого, но не подверженного коррозии, долговечного материала. Внутри смонтированы электронагреватели мощностью 15,75 кВт.

Отдельно модель комплектуется дополнительными электронными блоками для управления аппаратурой в зависимости от температуры воздуха на улице. Второй контур покрыт изнутри антикоррозионным составом.

Обогреваемая площадь составляет 500 кв. м. Такой размер обеспечен мощностью 45 кВт. Кроме того, в теплообменнике подогревается вода объемом до 730 л/ч.

Среди достоинств котла:

• легкий доступ к топке для очистки;
• минимальное выделение сажи;
• контроль превышения максимально допустимых параметров;
• можно отключать насос или горелки по мере необходимости;
• КПД > 90%.

Недостатками стали недешевая стоимость, высота около 1,5 м и масса 385 кг.

Технические особенности конструкции

В комбинированных отопительных котлах используют четыре вида топлива:

• газ;
• электричество;
• твердые энергоносители (уголь, дрова);
• жидкое топливо (мазут, отработанные моторные масла).

Контурность

Различают следующие виды комбинированных отопительных агрегатов: одноконтурные и двухконтурные.

Первые имеют ограниченную функциональность – обеспечивают отопление дома, а двухконтурные еще и подогревают воду.

Поскольку универсальные котлы выполняются из чугуна, они достаточно массивны, поэтому имеют только напольную конструкцию. Чугун обладает высокой антикоррозийной устойчивостью, что актуально, если сжигается жидкое топливо.

Бак

В конструкцию определенных моделей входит бак для горячей воды. Некоторые двухконтурные приборы не снабжены емкостью, тогда их подсоединяют к резервуару, который устанавливают поблизости от агрегата.

Почти все отопительные агрегаты управляются автоматически. Это очень удобно, поскольку можно произвольно выбрать программу, регулировать параметры и осуществлять контроль работы оборудования.

Чтобы обеспечить теплое водоснабжение, комбинированные двухконтурные котлы включают в себя теплообменный узел, для которого характерна повышенная производительность — каждый час до 250 литров воды! Предусмотрена возможность монтажа бойлера. Двухконтурный водонагреватель имеет несколько выходов. Это позволит сделать дома теплые полы и производить обогрев с помощью радиаторов.
