Комбинированные системы отопления: как правильно использовать приборы и топливо

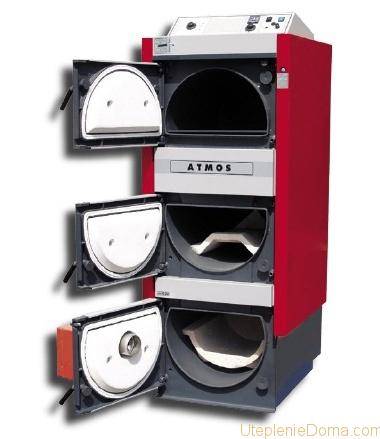

Многотопливный котел

Универсальный котел, работающий на различных видах топлива

Схема комбинированной системы отопления может включать в себя котел, работающий от нескольких видов топлива. Это универсальное устройство может отличаться по своей мощности. Для оптимального ее выбора необходимо учесть площадь дома и степень необходимости в отоплении. Среди популярных и наиболее эффективных сочетаний топлива выделяют 5 видов комбинаций.

Газ и дизельное топливо

Наиболее распространенный вариант комбинированных систем отопления частного дома. Это связано с легким переходом с одного вида топлива на другой, достаточно просто сменить тип горелки. Данная деталь идет в стандартной комплектации к котлу. Общая камера сгорания топлива позволяет быстро и без труда совершить замену.

Работа устройства зависит напрямую от качества теплообменника, который может изготавливаться из чугуна или стали. При наличии газовой магистрали этот способ является наиболее приемлемым. Он совмещает в себе эффективность работы и финансовую доступность.

Газ и твердое топливо

Такую смешанную систему отопления частного дома можно организовать самостоятельно. Для этого необходим котел, работающий на природном газе и твердом топливе (дрова, пеллеты, уголь).

Данная система будет обладать автоматизированным процессом и контролем безопасности, однако это не исключает наличие внимания со стороны пользователя.

Твердое топливо и электроэнергия

Комбинированное отопление частного дома может совмещать в себе использование твердого топлива и электричества. Данные котлы работают от 220 В или от 380 В. Очень часто такой способ отопления используется владельцами дачных участков, которые проживают в доме не круглый год. Во время пребывания в доме можно использовать твердое топливо, а во время отсутствия – электроэнергию.

Единственным недостатком является достаточно высокая стоимость электричества, но при отсутствии других вариантов – это вполне приемлемое решение.

Природный газ, дизельное и твердое топливо, электроэнергия

Смешанная система отопления включает в себя использование четырех распространенных видов топлива: газ, дизель, электроэнергия и твердое топливо. В качестве последнего вида можно применять не только дрова, но и уголь, кокс, отходы древесины.

Это оптимальный вариант для частных домов, которые удалены от условий цивилизации или наблюдаются перебои в работе газовой магистрали и электросети.

Электродный и пиролизный котел

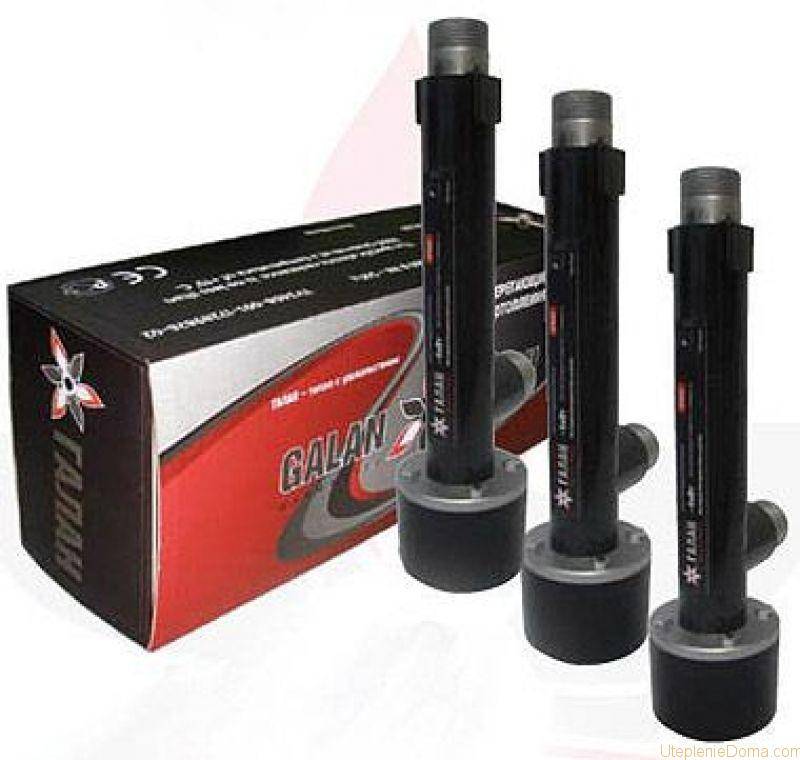

Электродные отопительные котлы

Это оптимальная схема комбинированного отопления двухэтажного дома. Система позволяет поддерживать оптимальные температурные показатели даже при отсутствии владельцев дома. Подходит также при нерегулярном проживании.

Для организации отопления потребуется приобретение двух отдельных агрегатов, поскольку они не способны комбинироваться друг с другом.

Сейчас не в каждой местности пролегает газовая магистраль или электросеть, поэтому для отопления дома необходимо предпринимать некоторые меры. Можно воспользоваться альтернативными источниками энергии (солнечные батареи, ) или организовать смешанное отопление частного дома.

Современное оборудование регулярно совершенствуется, теперь вполне доступны комбинированные котлы. Они могут работать от нескольких видов топлива, включая природный газ, уголь, древесину, дизельное топливо, электричество и прочее. Каждый из этих видов имеет свои недостатки, а в сочетании происходит дополнение друг друга.

Комбинированное отопление дома представляет собой сочетание элементов различных систем. В связи с необходимостью экономии энергоносителей большую популярность получают
комбинированные системы отопления, объединяющие традиционные и альтернативные источники тепла.

Примеры комбинированных систем

Рассматривая примеры применения оборудования, можно выделить несколько схем с применением разного вида тепловых источников, с независимыми системами отопления, одноконтурными с подключением к отопительным приборам нескольких видов.

Разберемся подробнее в некоторых видах:

1. Система теплого пола и конвекционное отопление. Такая схема соединяет контур теплого пола и батареи. Для работы может применяться подача обратки из радиаторов в контур теплого пола, тут нужен конденсационный газовый котел – минус в невозможности организации автономной работы. Также контур теплых полов может подключаться к котлу через трехходовый смеситель, рециркуляция теплоносителя обеспечивается насосом. Радиаторы в этом случае также подключаются к насосу. Получается схема комбинированного отопления с независимой работой двух контуров. К плюсам схемы относят равномерность прогрева – тепло поступает от пола, потому радиаторы можно поставить на минимальный прогрев или включать при необходимости, когда не хватает температуры носителя в контуре теплого пола (вода прогревается до +40 С). Минус видно при самостоятельности работы одной системы. Получается, что если оставить только теплый пол, отопление будет недостаточным, а при применении только конвекторов, распределение теплых потоков в помещении не является рациональным, прогрев идет верхней части комнаты, низ остается холодным.
2. Газовый и дизельный тип отопления. Система подразумевает применение котла совмещенного типа, где камера сгорания работает на двух типах топлива с заменой горелки. К преимуществам относят возможность сжигания дизеля при отсутствии подачи газа. Как только подключат к дому газ, то переход с одного вида топлива на другой осуществляется без замены оборудования.

1. Котел с электрическим питанием и камерой сгорания твердого топлива. Система подразумевает подключение 2-х котлов с поочередной работой приборов, а вот дополнительным элементом обвязки выступает теплоаккумулятор – бак со слоем утеплительного материала для поддержания оптимальной температуры теплоносителя. Плюсы – энергонезависимость, удобство пользования и экономность. Твердое топливо стоит недорого, а если включать электричество только на ночь, то при двухтарифном счетчике затраты будут минимальными.

1. Тепловой воздушный насос и твердое топливо. Основной источник тепла – насос воздух-воздух. Прибор напоминает кондиционер, но не охлаждает, а нагревает воздух. Твердотопливный котел в этом случае является источником резервного отопления. К плюсам схемы относят высокий КПД, малый расход электричества – ток питает только компрессор. Минус заключается в снижении функциональности теплового насоса воздух-воздух при температурах снаружи от -15 С и ниже. В этом случае запускается в работу твердотопливный котел, а при обустройстве самотечной системы отопления схема становится автономной и не зависит от подачи электрической энергии.
2. Котел электрический и система кондиционирования. Основной источник тепла – инверторный кондиционер. Но поставить таких агрегатов придется несколько, чтобы в каждой комнате было тепло. Электрокотел является резервным источником, он должен быть оборудован ТЭНом и двухконтурной системой отопления. К плюсам относят экономность расхода энергоносителей и равномерность прогрева. Также совмещенная система отопления позволяет быстро отремонтировать один прибор без отключения всей схемы.

Выбирая тип комбинированной схемы, следует ориентироваться на доступность топлива, дешевизну получаемой энергии и финансовые возможности. Самым дешевым топливом на сегодняшний день считается газ, а твердотопливный котел и тепловой насос воздух-воздух могут стать неплохой альтернативой при отсутствии газовой магистрали.

Вариант 2: газ и дизель

Устройство

В единственном отопительном контуре монтируется универсальный котел, предназначенный для использования обоих видов топлива. Переход с соляры на газ и обратно требует только замены горелки.

Универсальный котел VAILLANT VKO 408 способен перейти с дизельного топлива на магистральный газ после простой замены горелки.

Преимущества

Согласование подключения построенного дома к газовой магистрали и монтаж ввода занимают от нескольких месяцев до 2-3 лет. Если вы уже переехали в построенный дом, зимой вам нужно чем-то отапливаться.

Универсальный котел будет прекрасным компромиссом, требующим минимальных вложений:

• До подключения газа вы отапливаетесь дизтопливом;
• Как только подключение дома к газовой магистрали будет выполнено, вы без каких-либо дополнительных вложений переходите на газ.

Ожидание газификации дома может затянуться. Универсальный котел позволит вам отапливаться с момента заселения и в дальнейшем быстро перейти на новый вид топлива.

Что такое комбинированная система отопления?

Основным элементом комбинированных отопительных систем является многотопливный котел. Система базируется на трех принципах:

• энергия вырабатывается из разных источников;
• тепловая энергия аккумулируется и хранится для ее последующего рационального использования;
• элементы системы закладываются на этапе строительства дома и после его возведения.

Комбинированное отопление позволяет переключаться с одного топлива на другую его разновидность. Причем никакие настройки отопительной системы менять не нужно. Для двух типов топлива используется общая камера сгорания, поэтому переключение между разными видами топлива происходит просто и быстро.

Иногда схема комбинированного отопления предполагает использование котлов с несколькими топками для разных видов топлива. Одна топка предназначена для сжигания твердого топлива, а другая – для жидкого или газообразного горючего. Такие системы удобны тем, что к ним можно подключать сразу несколько автономных линий и выставлять разные температуры.

Область применения системы

Комбинированную отопительную систему можно применять в домах любой этажности и помещениях различного назначения. Они идеально подходят для двухэтажных построек. Если на первом этаже используются системы теплых полов, то прогревается весь этаж вместе с перекрытиями, которые одновременно являются полом на втором этаже, где установлены радиаторы отопления.

Если в частном доме можно использовать водяные или электрические теплые полы без каких-либо согласований, то для устройства полов с водяным подогревом в многоквартирном доме придется пройти согласования в соответствующих службах. Именно поэтому в многоэтажках часто применяют электрические теплые полы, а в качестве дополнительного отопления используют централизованную систему с радиаторами. Однако в этом случае проводка должна быть в состоянии выдержать значительные нагрузки.

Преимущества и недостатки комбинированной системы

Совмещенная система отопления имеет следующие преимущества:

1. Такие системы обеспечивают автономность работы. То есть при перебоях с электроснабжением или при отсутствии газа можно быстро перейти на другое топливо.
2. В продаже есть одноконтурные и двухконтурные отопительные приборы, что позволяет одновременно обогревать дом и подогревать воду для бытовых нужд.
3. Котлы имеют все необходимые патрубки для подключения отопительной системы дома и теплых полов.

Среди минусов комбинированного отопления стоит назвать следующее:

• При повышении мощности комбинированного котла, его дополнительные возможности сокращаются. Так, некоторые приборы повышенной производительности не имеют защиты от замерзания или второго контура для подогрева воды в бытовых целях.
• Комбинированные котлы устанавливаются только в отдельном помещении.
• Поскольку такое оборудование очень тяжелое, в продаже есть только напольные версии приборов.
• Цена таких агрегатов немаленькая, а из-за сложности конструкции затрудняется сервисное обслуживание.

Какие отопительные приборы совмещаются в системе

Варианты комбинации зависят от наличия того или иного типа топлива. Чаще всего котлы имеют камеру для сжигания газа и твердого топлива – такой тип подходит для зон с подведенной газовой магистралью. Но при отсутствии таковой можно применять сжиженный газ, поставляемый в баллонах, если заменить форсунку.

Также существуют следующие варианты комбинаций с газовой камерой сгорания:

• котел, работающий на жидком топливе, – прогревает большие помещения и работает на солярке;
• котел твердотопливный длительного горения;
• конденсационный вид котла с высоким КПД и экономичным расходом сырья.

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

1 Комбинированные теплогенераторы

Отопительное оборудование, работающее на двух видах топлива, не является новшеством. Такие котлы начали использовать ещё во времена СССР. Популярная в те годы модель работала на газе и дровах. Для перехода на древесину необходимо было снять горелку. Сегодня такие агрегаты могут работать не только в паре газ-дрова, но и в комбинации электричество-дрова. Последний вариант более удебен для домовладельцев. Выбор в пользу такого оборудования имеет ряд преимуществ:

• использование альтернативных источников энергии по отношению к природному газу;
• повышенное удобство в эксплуатации;
• использование устройств исключает возможность охлаждения дома после того, как вся закладка дров сгорела.

Примеры комбинированных систем

Рассматривая примеры применения оборудования, можно выделить несколько схем с применением разного вида тепловых источников, с независимыми системами отопления, одноконтурными с подключением к отопительным приборам нескольких видов.

Разберемся подробнее в некоторых видах:

1. Система теплого пола и конвекционное отопление. Такая схема соединяет контур теплого пола и батареи. Для работы может применяться подача обратки из радиаторов в контур теплого пола, тут нужен конденсационный газовый котел – минус в невозможности организации автономной работы. Также контур теплых полов может подключаться к котлу через трехходовый смеситель, рециркуляция теплоносителя обеспечивается насосом. Радиаторы в этом случае также подключаются к насосу. Получается схема комбинированного отопления с независимой работой двух контуров. К плюсам схемы относят равномерность прогрева – тепло поступает от пола, потому радиаторы можно поставить на минимальный прогрев или включать при необходимости, когда не хватает температуры носителя в контуре теплого пола (вода прогревается до +40 С). Минус видно при самостоятельности работы одной системы. Получается, что если оставить только теплый пол, отопление будет недостаточным, а при применении только конвекторов, распределение теплых потоков в помещении не является рациональным, прогрев идет верхней части комнаты, низ остается холодным.
2. Газовый и дизельный тип отопления. Система подразумевает применение котла совмещенного типа, где камера сгорания работает на двух типах топлива с заменой горелки. К преимуществам относят возможность сжигания дизеля при отсутствии подачи газа. Как только подключат к дому газ, то переход с одного вида топлива на другой осуществляется без замены оборудования.

1. Котел с электрическим питанием и камерой сгорания твердого топлива. Система подразумевает подключение 2-х котлов с поочередной работой приборов, а вот дополнительным элементом обвязки выступает теплоаккумулятор – бак со слоем утеплительного материала для поддержания оптимальной температуры теплоносителя. Плюсы – энергонезависимость, удобство пользования и экономность. Твердое топливо стоит недорого, а если включать электричество только на ночь, то при двухтарифном счетчике затраты будут минимальными.

1. Тепловой воздушный насос и твердое топливо. Основной источник тепла – насос воздух-воздух. Прибор напоминает кондиционер, но не охлаждает, а нагревает воздух. Твердотопливный котел в этом случае является источником резервного отопления. К плюсам схемы относят высокий КПД, малый расход электричества – ток питает только компрессор. Минус заключается в снижении функциональности теплового насоса воздух-воздух при температурах снаружи от -15 С и ниже. В этом случае запускается в работу твердотопливный котел, а при обустройстве самотечной системы отопления схема становится автономной и не зависит от подачи электрической энергии.
2. Котел электрический и система кондиционирования. Основной источник тепла – инверторный кондиционер. Но поставить таких агрегатов придется несколько, чтобы в каждой комнате было тепло. Электрокотел является резервным источником, он должен быть оборудован ТЭНом и двухконтурной системой отопления. К плюсам относят экономность расхода энергоносителей и равномерность прогрева. Также совмещенная система отопления позволяет быстро отремонтировать один прибор без отключения всей схемы.

Выбирая тип комбинированной схемы, следует ориентироваться на доступность топлива, дешевизну получаемой энергии и финансовые возможности. Самым дешевым топливом на сегодняшний день считается газ, а твердотопливный котел и тепловой насос воздух-воздух могут стать неплохой альтернативой при отсутствии газовой магистрали.

Вариант 2: газ и дизель

Устройство

В единственном отопительном контуре монтируется универсальный котел, предназначенный для использования обоих видов топлива. Переход с соляры на газ и обратно требует только замены горелки.

Универсальный котел VAILLANT VKO 408 способен перейти с дизельного топлива на магистральный газ после простой замены горелки.

Преимущества

Согласование подключения построенного дома к газовой магистрали и монтаж ввода занимают от нескольких месяцев до 2-3 лет. Если вы уже переехали в построенный дом, зимой вам нужно чем-то отапливаться.

Универсальный котел будет прекрасным компромиссом, требующим минимальных вложений:

• До подключения газа вы отапливаетесь дизтопливом;
• Как только подключение дома к газовой магистрали будет выполнено, вы без каких-либо дополнительных вложений переходите на газ.

Ожидание газификации дома может затянуться. Универсальный котел позволит вам отапливаться с момента заселения и в дальнейшем быстро перейти на новый вид топлива.

Примеры комбинированной системы

В линейке газовых котлов «Бош Термотехника» есть высокотехнологичные и надежные настенные модели Buderus Logamax UО72 и UО052/054 мощностью 12–35 кВт и напольные Buderus Logano мощностью от 20 до 270 кВт.

Buderus Logamax U072

Настенные котлы Buderus Logamax U072 разработаны для российских условий. Оснащены медным теплообменником, не подверженным коррозии. Настраиваются за пару кликов.

Напольные котлы Buderus Logano предназначены для плавного регулирования температуры котловой воды без цокольной температуры. Могут работать на природном или сжиженном газе. Имеют новый «промышленный» дизайн от Buderus и высокий стандартизированный коэффициент использования (92%) при низких эмиссиях вредных веществ.

Для данной системы также подойдут бесшумные малогабаритные электрокотлы Bosch Tronic Heat мощностью от 4 до 24 кВт. Ступенчатое включение мощности позволяет настроить агрегат для разных случаев применения. Для увеличения срока службы использована технология ротации включения нагревательных стержней.

1. Цена электрокотла относительно невысока.
2. Удобство в монтаже.
3. Экономия на отоплении за счет чередования работы котлов.

1. Если газовый котел имеет электророзжиг, насос для циркуляции воды и систему отвода продуктов сгорания, при отсутствии электроэнергии прибор не работает.
2. Электрические котлы мощностью свыше 10 кВт работают, как правило, от трехфазной сети, которая есть не у всех.
3. Для подключения электрического котла иногда требуется переложить проводку, чтобы она выдержала увеличение мощности.
