Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

в сумме потеря тепла – 36 кВт;
потеря на 1-ом этаже – 20 кВт;
потеря на 2-ом – 16 кВт;
установлены трубы из полипропилена;
работа системы в режиме 80/60;
температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Устройство печного отопления в частном доме: конструкция современных печей

Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.

Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.

Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.

После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.

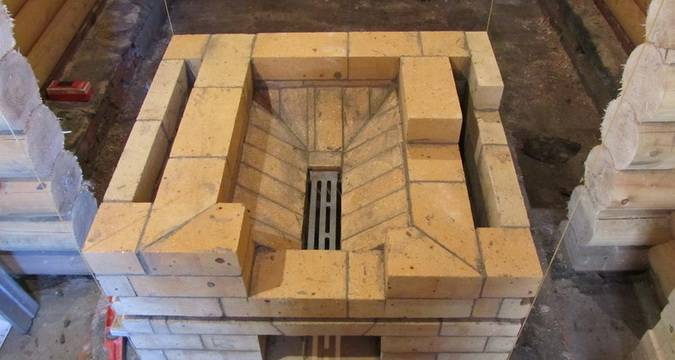

Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.

Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.

В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.

Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.

Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.

Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.

Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

калькулятор расчета отопления дома
калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Нержавеющая сталь

Безусловно, продукция из нержавейки имеет на порядок более высокие эксплуатационные характеристики по сравнению с черными стальными изделиями. Они не подвержены внутренней и наружной коррозии, а также практически не требуют дополнительного ухода и обслуживания.

Вместе с тем, нержавейка имеет гораздо более низкую теплопроводность, а в частном доме это становится причиной потребления большего количества топлива, что можно отнести к недостатку. Второй причиной невысокой популярности труб из нержавеющей стали для отопления является их более высокая стоимость, порой на порядок превышающая аналоги из других материалов.

Для нержавейки при монтаже, нужно использовать специальные пресс-фитинги, стоимость которых так же запредельно высока.

Виды теплоносителя

Источник тепловой энергии (котел, например) передает ее теплоносителю, а тот уже радиаторам. Существуют 3 основных вида теплоносителей для отопления:

Воздух;
Вода;
Смесь воды и антифриза.

Что нужно знать перед выбором теплоносителя? Рекомендуется изучить следующую информацию:

Большинство котлов работают исключительно с водой.
Водяное отопление нагревается помещение быстрее остальных.
Не рекомендуется использовать чистую воду в холодных местностях, так как возможный сбой котельной или теплового узла приведет к замерзанию воды. А лед разорвет трубы.

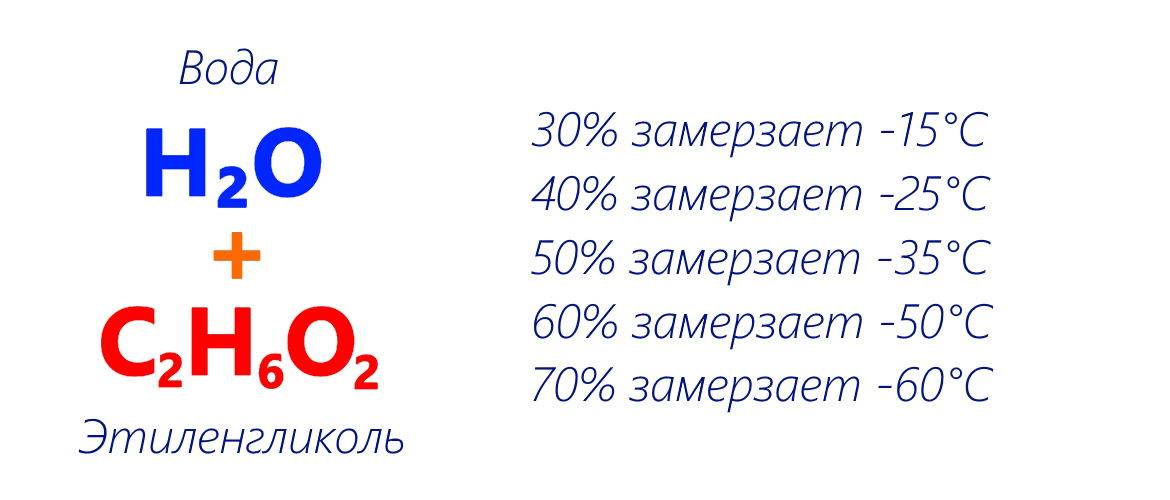

Смесь воды с антифризом на основе этиленгликоля будет жидкой и при низкой температуре.
Антифриз ни в коем случае не должен превышать 2/3 от всего объема, иначе наступит коррозия радиаторов и котлов.
Автомобильный антифриз непригоден для отопления.
