Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

• в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
• после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» – горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
• при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
• нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Рекомендуем: Термостойкий герметик для печей, высокотемпературный герметик для дымохода

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
5. Муфта для соединения труб.
6. Шаровый кран на полдюйма
7. Топливный шланг.
8. Бак для хранения топлива.
9. Заготовки для ножек.
10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
5. Запрещается доливать масло в работающую печь.
6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения. Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Особенности котла на отработке

Эти устройства используют в качестве источника энергии отработанное моторное масло, испаряя его и сжигая смесь паров и воздуха.

Расчеты позволяют судить о выгоде такого топлива:

1. Расход масла для получения 1кВт тепловой энергии котлов производят по формуле:

Q = 860/n x 10000 = 0,102 кг/час,

где

• n – КПД в 84%;
• 1000 – теплотворная способность сырья.

2. Газ тратят в таких объемах:

Q = 860/n x 8000 = 0,113 куб.м/час.

3. Электрокотлы:

Q = 1/n = 1,09 кВт,

где n – КПД (92% для электронагревательных агрегатов).

Отработанное масло очень выгодно использовать.

Для бытового потребителя поставляют:

1. Газ по 5,6 руб. Стоимость 1 кВт тепла составит: 0,113 куб.м/час х 5,6 = 0,63 руб.
2. Масло при цене 10 руб. Тогда 0,102 кг/час х 10 = 1,02 руб.
3. Электричество по 3,5 руб. Итого 1,09 х 3,5 = 3,8 руб.

Цифры по регионам разнятся, но степень выгоды ясна даже при предварительных расчетах.

Самодельный отопительный агрегат при грамотном изготовлении по эксплуатационным характеристикам не уступает промышленным образцам, а по дешевизне приобретения превосходит их.

Источником тепла служат отходы нефтепродуктов:

• моторные масла ДВС (двигателей внутреннего сгорания);
• смазка трущихся деталей механизмов;
• теплоносители в компрессорах и холодильниках.

Самодельный агрегат не уступает промышленным.

Функции

Помимо основной задачи – отопления помещений – котлы на отработанном масле решают проблему загрязнения окружающей среды:

1. На автопредприятиях скапливаются объемы использованных смазочных материалов, которые необходимо утилизировать с финансовыми потерями. Продажа ГСМ потребителям или перекупщикам улучшает экономические показатели.
2. Отказ от электрического и газового отопления экономит энергоресурсы.
3. Конечный выброс из котла – двуокись углерода – утилизируется флорой. Масло же разлагается годами, отравляя почву.

Самодельные агрегаты автономны, не требуют прокладки газопровода и линий электропередач.

Принцип действия

Выделение тепла в таких котлах происходит при окислении углеводородов, из которых состоят продукты переработки нефти. Полное сгорание отработки осуществляется тогда, когда конечные продукты химической реакции выделяются в виде углекислого газа. Оно происходит в температурном интервале 6000°С ± 200°C. Для этого масло предварительно разогревают и испаряют, а следом сжигают при избытке кислорода.

Принцип работы котла на отработке.

Процесс температурного разложения органики называется пиролизом и утилизирует использованные смазочные материалы, трансформируя их в газообразные отходы.

В результате получаются:

• двуокись углерода;
• азотистые соединения, необходимые для растительного мира;
• тепло, которое используется хозяином установки по своему усмотрению.

Дополнительную пользу этот процесс приносит рассеиванием ядовитых добавок и присадок в составе масел. Они разлагаются при температурном воздействии и разбавляются атмосферой до безопасных концентраций.

Обогрев помещения осуществляется либо в результате прямого контакта с разогретыми деталями агрегата, либо при нагреве теплоносителя (воды), который циркулирует по системе трубопроводов и радиаторов отопления.

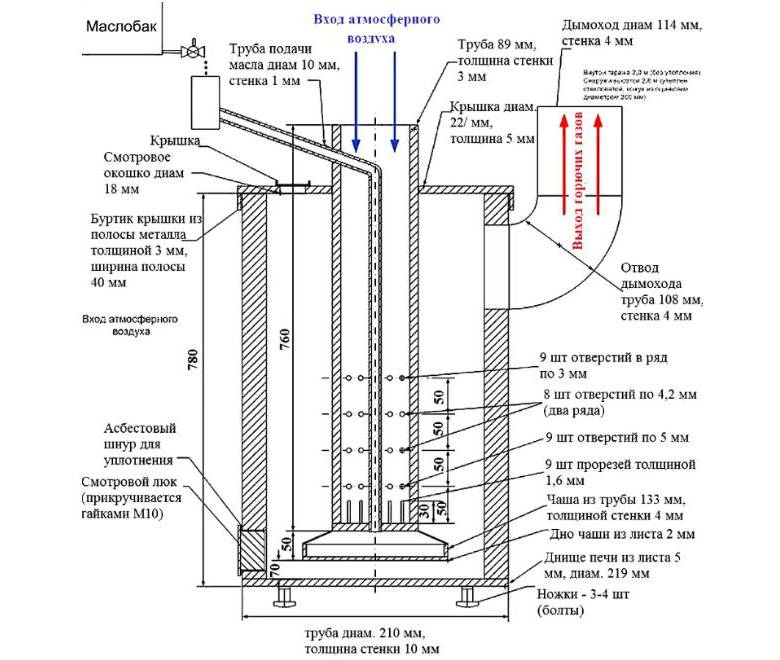

Основная схема

Котлы на отработке отличаются простотой конструкции, но найти нормальные чертежи проблематично. В связи с этим придётся полагаться исключительно на свои силы и инженерную смекалку. В качестве основы для котла на отработанном масле можно взять данную схему (будем называть её основным чертежом):

Здесь мы видим отсутствие змеевика (теплообменника для водяного контура), но его легко встроить – он встраивается во внутренний объём.

Представленный на схеме агрегат нередко называют плазменным. А всё потому, что при горении он даёт белое, отдающее синевой, высокотемпературное пламя. Отработанное масло сгорает полностью, на выходе мы получаем лишь лёгкий дымок.

Наша задача – дооборудовать печку водяным контуром и превратить её в котёл на отработанном масле. Для этого нам нужно сделать водяную рубашку (или встроить змеевик) согласно нижеследующей схеме:

Схема водяной рубашки нашего котла на отработанном масле.

В нашем случае мы можем изготовить большой змеевидный теплообменник, который будет располагаться вокруг горелки. Вокруг змеевика привариваем лист железа, оборачиваем тепло теплоизоляцией, после чего сооружаем декоративный металлический корпус.

Как и многие котлы на отработке, разрабатываемый нами агрегат будет работать на жидком топливе, подогреваемом прямо в подающей трубе. Подача атмосферного воздуха осуществляется сверху. Вентилятор принудительного наддува здесь не нужен, но многие советуют им не пренебрегать.

Топливо стекает по тонкой трубе диаметром 10 мм в чашу, где испаряется и превращается в газообразное горючее. Через несколько прорезей диаметром 1,6 мм оно поступает в камеру горелки, после чего через четыре ряда отверстия различного диаметра поступает в камеру сгорания – под действием тяги из дымохода.

Если тяга слабая, спасёт вентилятор наддува, который буквально заставит выходить парообразное отработанное масло в камеру сгорания.

Как только котёл прогреется, паровоздушная смесь начнёт сгорать с образованием белого с синевой пламени. Большая часть тепла оправится в водяной контур, ещё часть уйдёт в атмосферу вместе с продуктами сгорания. Главным достоинством агрегата является то, что отработанное масло в нём сгорает почти полностью – никаких токсичных выбросов в атмосферу.

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

• поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
• использование горелок Бабингтона и других самодельных конструкций;
• сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона

Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

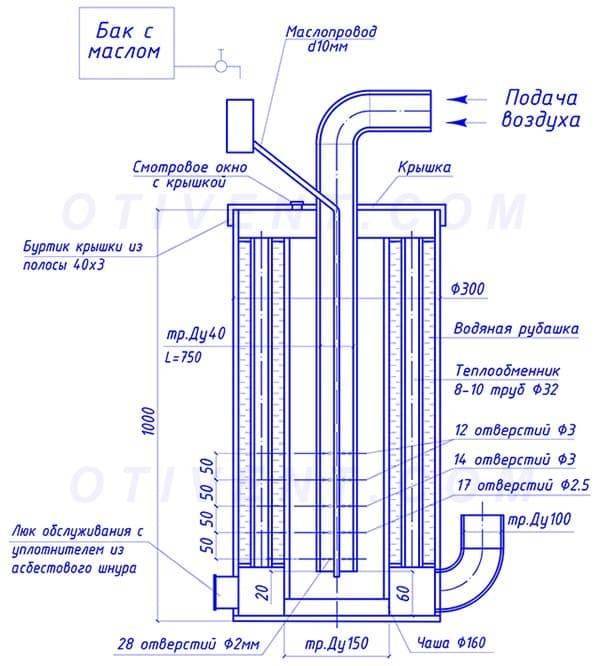

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

• дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
• для камеры сгорания возьмите трубу DN150;
• водяную рубашку сварите из двух газовых баллонов из-под пропана;
• теплообменник – минимум 8 жаровых труб Ø32 мм;
• размер чаши – по камере сгорания (DN150);
• высота от края дожигателя до дна чаши – 6.5—7 см.

Как устроен двухоборотный котел,  действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
2. Воздух в зону горения нагнетается электрическим вентилятором.
3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.Схема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник
4. Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

• моторные масла и смазочные средства, используемые в различных видах транспорта;
• индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

• Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
• Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
• Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

• представляет опасность для здоровья, если продукт сгорает не полностью;
• большие габариты дымохода — 5 м в длину;
• сложность поджига;
• плазменная чаша и дымоход быстро засоряются;
• работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

• переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
• твердые отходы с отработкой;
• растворители;
• продукты, которые не подлежат такой же переработке, как отработка;
• нефтетопливо природного происхождения из разлива;
• другие неиспользованные нефтепродукты.

Меры предосторожности

Главный вопрос, интересующий потребителя, — это насколько безопасно отопление отработкой. Возникающие жалобы по поводу неприятного запаха от сгорания масла говорят о несоблюдении правил эксплуатации отопительного устройства.

Важно правильно сделать выбор отработки. В её составе не должны присутствовать вещества, которые могут легко воспламениться, например бензин или ацетон, а также должны отсутствовать сторонние добавки

Именно они загрязняют отдел с горелкой

При отоплении нужно соблюдать такие меры безопасности:

Именно они загрязняют отдел с горелкой. При отоплении нужно соблюдать такие меры безопасности:

1. Сечение трубы должно быть минимум 10 см. Лучшим вариантом будет использование сэндвич-дымохода. На его поверхности образуется небольшое количество сажи.
2. Не следует хранить резервуары с топливом вблизи аппарата.
3. Ёмкости с маслом должны быть герметично закрытыми. Если в топливо попадёт вода, то при работе горелки произойдёт разбрызгивание, а это повышает риск пожара.
4. Температурное воздействие на котёл с отработанным маслом намного больше, чем на устройства с твёрдым топливом. Поэтому нужно соблюдать толщину стенок теплообменника и камеры сгорания (2 мм).

Чтобы избежать задымлённости и загазованности котельной, необходимо присутствие системы принудительной циркуляции воздуха. Рекомендуется соблюдать воздухообмен с такими параметрами: 180 кубометров в час на 1 кв. м. Только при выполнении этих требований для отопления загородного дома возможна безопасная эксплуатация системы обогрева.

Отопление, изготовленное самостоятельно, довольно экономно и достойно соперничать с другими видами обогрева. Специфика его заключается именно в отработанном масле. Такая система хороша, если нет других вариантов или имеется достаточный запас топлива. Основная сфера применения таких конструкций — промышленные предприятия, где есть большое количество отработанного масла.

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

• поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
• использование горелок Бабингтона и других самодельных конструкций;
• сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

• дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
• для камеры сгорания возьмите трубу DN150;
• водяную рубашку сварите из двух газовых баллонов из-под пропана;
• теплообменник – минимум 8 жаровых труб Ø32 мм;
• размер чаши – по камере сгорания (DN150);
• высота от края дожигателя до дна чаши – 6.5—7 см.

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива. При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Устройство и принцип работы котла на отработке

Любые котлы, работающие на отработанном масле, функционируют по одному принципу. Внизу топки, находится масло, которое нагревают до момента появления пара. Легкие испарения стремятся подняться наверх, где смешиваются с воздухом и сгорают, при этом выделяя тепловую энергию. Она и идет на нагрев водяной рубашки, через стенки камеры сгорания.

Есть немаловажный нюанс – в отработанном масле всегда содержатся тяжелые металлы, различные присадки и другие элементы. Чтобы тепло не уходило в дымоход, необходимо соблюдение условия, чтобы температура внутри котла было около 600 °С. Только тогда, произойдет полное окисление всех элементов.

Существует три варианта котлов на отработке. Они представлены на рисунке ниже.

Выбор приемлемого варианта зависит от того, какие поставлены задачи для котла отопления.

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

• Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
• Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
• Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
• Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
• Теплообменник – зависит от типа котла:
  1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
  2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

1. Доступность топлива.
2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

1. Узнают максимальную производительность котла, информация есть в технической документации.
2. Делят ее на 10.
3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

https://youtube.com/watch?v=mRoodjKB34o

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.
