Устройство котельной и дистанционное управление газовым котлом

Требования к промышленным газовым котельным

Газовые котельные – пожароопасные объекты, к ним предъявляются особые требования на стадиях проектирования, монтажа и эксплуатации. Основные требования закреплены в СНиП II-35- «Котельные установки».

Требования к насосам обозначены в СП 89.13330.2012. Вода и пар должны соответствовать — ГОСТу 20995-75, 2761-84, а система химводоподготовки — СНиП 2.04.02-84 «Водоснабжение». Более подробно с требованиями и правилами можно ознакомиться в книге «Котельные установки промышленных предприятий» (Сидельковский Л.Н. Юренев В.Н).

Котлы промышленных котельных устанавливают в отдельностоящем здании, которое по огнестойкости определяется производственными требованиями. Для монтажа крупногабаритных элементов и узлов котла должны быть предусмотрены монтажные проемы.

Проектирование и строительство промышленных котельных выполняется с учётом существующих планов застройки и инженерных коммуникаций в районе предполагаемого строительства.

Проектом должны быть предусмотрены котельный зал, насосный зал, топливное хозяйство, помещения для химводоочистки и КИПиА.

Требования к котельной и техника безопасности

Стоит сказать, что котельная для многоквартирного дома и частной постройки отличается многими параметрами.

Поскольку мы говорим об автономной системе, рассмотрим требования, которые предъявляются к частной разновидности этих помещений:

1. Минимальная площадь котельной не должна быть меньше 4 квадратных метров.
2. Высота помещения не может быть ниже 250 см.
3. Обязательно отдельный выход на улицу. При этом минимальная ширина дверного проема равна 800 мм.
4. В газовой котельной необходимо сделать окно. Его габариты зависят от объема помещения. Так, на каждые 10 м³ объема нужна площадь остекления в 0,3 квадрата. Окно обязательно должно иметь открывающуюся форточку.
5. Кроме сетей водоснабжения, канализации и электроснабжения обустраивают контур заземления, к которому обязательно подключают котел.
6. Помещение оборудуется системой естественной или принудительной вентиляции и дымоходом. Делать дымоход не обязательно, если устанавливается агрегат с закрытой камерой сгорания и коаксиальной системой дымоудаления.
7. Обязательно предусматривают освещение в темное время суток.
8. Под напольный котел делают прочное основание с отделкой из негорючих материалов.

Основные параметры выбора типа домашней котельной и конструкционные особенности

Перед тем как произвести монтаж котельной в частном доме, нужно определиться с основными параметрами, а именно бюджетом, типом отопительной системы, эксплуатационными характеристиками помещения. Начнем с того, что все домашние котельные делятся на три группы:

• отдельно стоящие здания (обособленное здание, от него к дому идут тепломагистрали);
• пристройки к дому (отдельное помещение, примыкающие вплотную к жилому дому, может иметь обособленный или общий выход);
• встроенные (под отопительное оборудование отводится небольшое по площади место в комнатах общего предназначения, традиционное решение – кухня).

Основные стандартные элементы котельной:

• оборудование для нагрева воды или другого теплоносителя, классический вариант – котел;
• распределительный коллектор;
• расширительная емкость (бак);
• трубопроводная и запорная арматура;
• дымоход для отвода продуктов горения;
• группа безопасности;
• автоматика (дополнительная опция);
• система вентиляции.

При необходимости устанавливается система горячего водоснабжения. Это ключевые элементы, но есть и вспомогательные, которыми может быть снабжена котельная в частном доме, фотографии и типовые проекты помогут определиться с выбором.

ЭЛЕКТРОКОТЕЛ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ

При выборе источника энергии для отопления приходится учитывать множество факторов. При отсутствии газа – это твёрдое, жидкое топливо или электричество. При доступности газа выбор этого топлива не так однозначен. В конкретных условиях теплотворность газа (жёлтое пламя) может оказаться не соответствующей стандартам.

При необходимости дистанционного управления котлом достойная альтернатива – электричество. Такие котлы относительно дешёвы, установка не требует дополнительных затрат. Простая конструкция, долговечность, безопасность – всё это привлекает потребителя.

Если агрегат оснащён автоматикой, то принцип удалённого управления электрическим котлом с помощью модуля GSM аналогичен описанному выше. Всё семейство электрокотлов состоит из трёх видов. Теплоноситель нагревается:

• ТЭНом;
• электродом;
• или электромагнитной индукцией.

Выбор зависит от личных предпочтений.

Дистанционное управление электрическим котлом проще, чем газовым, но имеет свои нюансы. В составе системы электроотопления имеется циркуляционный насос, который нельзя отключать одновременно с нагревателем, так как вода от непосредственного контакта с ним моментально вскипит.

Поэтому при выборе контроллера следует выбирать модель, где эта проблема решается через установку дополнительного реле или иным способом. В продвинутых зарубежных котлах насос является частью котла, удалённое управление конкретно с ним не работает.

Дистанционное управление электрическим котлом позволит так организовать его работу, чтобы максимальное потребление энергии происходило во время, когда действует самый экономичный тариф. Это относится и к системе горячего водоснабжения, если это отдельный контур.

Наряду с этим высокий КПД электрокотлов, недорогое оборудование, отсутствие разрешений, возможность установки в любом помещении без устройства дымохода в долгосрочной перспективе делает их вполне конкурентными газовым.

При разработке проекта электрической отопительной системы следует включать в него систему управления. Это не означает, что все элементы такой системы требуют установки при монтаже котла: многие из них можно ввести при необходимости.

Независимо от вида котла будет полезен источник бесперебойного питания: при проблемах с электропитанием он позволит продолжать работу при кратковременных отключениях или корректно её завершить.

При всей простоте организации дистанционного управления отоплением у каждой модели котла всё-таки есть свои особенности. Консультация со специалистом настоятельно рекомендуется.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Задачи и цели

Современные системы автоматизации котельных способны гарантировать безаварийную и эффективную эксплуатацию оборудования без непосредственного вмешательства оператора. Функции человека сводятся к онлайн-мониторингу работоспособности и параметров всего комплекса устройств. Автоматизация котельных решает следующие задачи:

• Автоматический запуск и останов котлоагрегатов.
• Регулирование мощности котлов (управление каскадом) согласно заданным первичным настройкам.
• Управление подпитывающими насосами, осуществление контроля уровней теплоносителя в рабочем и потребительском контурах.
• Аварийный останов и включение сигнализирующих устройств, в случае выхода рабочих значений системы за установленные пределы.

  Смотреть галерею

Принцип действия

Управление газовым котлом с телефона

Для удаленного управления котла и отслеживания его текущего состояния устанавливается GSM модуль – основа управляющего контроллера.

Эта система контроля предназначается для оперативного оповещения по каналам мобильной телефонной связи о текущих значениях параметров, нарушениях заданного режима работы и отказах оборудования.

Функциональные возможности GSM модуля:

• Управление нагревательным и вспомогательным оборудованием на расстоянии (с помощью телефонных команд в виде sms).
• Обеспечивать удалённое выключение или включение отопительного котла.
• Можно задать температуру теплоносителя и другие параметры системы отопления.
• Получение данных, характеризующих текущую работу котла, от датчиков температуры.
• В некоторых ситуациях блок управления может запускать дополнительное оборудование.

Основная задача модуля – контролировать работу отопительной системы в соответствии с заданными параметрами. Если происходят неполадки, модуль о них сигнализирует смс-ками на мобильный телефон.

Сигнал-сообщение будет подан в следующих случаях:

• аварийная остановка оборудования;
• превышения верхних заданных пределов температуры в котле и помещении, где он установлен;
• срабатывание датчика, показывающего утечку газа или скачки давления (сигнал сопровождается автоматическим выключением котла);
• срабатывание подключённых датчиков задымления и затопления.

Текст сообщения при этом изменяется по каждому входу в контроллер. В аварийной ситуации модуль выдаёт сообщение по всем телефонным номерам, которые были указаны при регистрации.

Советы по организации дистанционного управления отоплением

Схема подключения модулей к блоку управления отоплением

В большинстве случаев можно сделать систему управления отоплением коттеджа самостоятельно. Это осуществимо только при правильном выборе компонентов системы. Т.е. сначала нужно проанализировать состояние и возможности уже установленного оборудования.

У классической схемы узла управления отопительной системой есть один блок контроля, который соединен со всеми элементами теплоснабжения. Программатор должен соответствовать следующим требованиям:

• Количество подключаемых клемм и их конфигурация должна совпадать с аналогичными узлами коммуникации котла и терморегуляторов. В противном случае управление теплоснабжением по СМС будет невозможно. В случае надобности приобретаются адаптеры;
• Максимальная удаленность пользователя от блока контроля. Если это расстояние не превышает 300 м – можно приобрести модели с рудоуправлением. Для увеличения площади связи рекомендуется пользоваться управлением отоплением по мобильному телефону или интернет;
• Возможность самостоятельно (или с помощью специалистов) устанавливать дополнительные параметры работы. Это осуществляется с котроллером на базе плат управления отоплением;
• Подключение блока автономного электропитания. Для этого необходим достаточно большой ящик управления системой отопления. Данный параметр учитывается при выборе места установки блока контроля в доме.

Не нужно забывать о возможности управления отопительными радиаторами. Это может осуществляться с помощью локальных устройств – механических терморегуляторов. Они имеют невысокую стоимость, но не могут быть подключены к общей электронной системе контроля.

Характеристика газовых котлов

• Мощность котла для дома
• Разновидности топлива
• Характеристика газовых котлов, предназначенных для отопления коттеджа. загородного дома или квартиры Настенные газовые котлы
• Напольные газовые котлы
• Теплообменники напольных газовых котлов

Как подобрать котел для дома, учитывая зависимость работы газового котла от электроэнергии
Другие виды отопительных котлов

• Электрический котел

Жидкотопливный (дизельный)
Твердотопливный
Комбинированный
Котел для отопления дома: цены

В магазинах сегодня огромный выбор котлов, и у любого покупателя в голове созревает вопрос, как подобрать котел для загородного дома, квартиры или коттеджа.

Газовый котел в разрезе.

В настоящее время существует около сотни разных моделей как зарубежных, так и отечественных производителей. Чтобы знать, как подобрать газовый котел, надо учитывать несколько важных параметров, таких как мощность и тип топлива у котла.

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

• отрыв факела в котле;
• высокое давление пара, газа, воды;
• низкое разряжение в топке котла;
• отключение электроэнергии;
• низкий уровень воды в котле;
• низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Принцип работы

Газовые промышленные котельные независимо от своей мощности, практически, имеют одинаковую схему управления и принцип действия. Конструкционные различия наблюдаются только у водоводяных и пароводяных котлов. Котельные установки промышленных предприятий состоят из основного и вспомогательного оборудования.

К основному относят сам котел и устройства, заключенные в его корпусе – трубные пакеты, сепараторы, коллекторы, барабаны. К вспомогательному оборудованию относятся газогорелочное устройство, насосы, вентиляторы, дымососы, арматура, гарнитура, система автоматики управления и безопасности.

В водогрейных котлах вода нагревается до максимальной температуры 150 С, в результате сжигания топлива и передаче тепла от дымовых газов к магистральному теплоносителю. Панели выполняют газоплотными, чтобы повысить теплопередачу, для этого – стальные трубы сваривают между собой.

После топки дымовые газы вод воздействием разряжения, создаваемого дымососом, поступаю в конвекторный блок, где трубы смонтированы в шахматном порядке, что увеличивает поверхность нагрева и скорость передачи воды сетевому теплоносителю.

В водогрейном котле вода движется принудительно, скорость движения определяют сетевые насосы, обеспечивающие необходимую производительность и напор. Вход и выход воды выполняется через котловой коллектор.

Принцип работы парового котла отличается от водогрейного. Движение воды во внутреннем его контуре, происходит благодаря естественной циркуляции холодных и нагретых пароводяных сред.

В результате процесса теплопередачи на выходе котла получается насыщенный или перегретый пар. Для сбора его в современных котлах устанавливаются барабаны и сепарационные устройства в верхнем барабане, чтобы удалять из пара мельчайшие частички котловой воды.

Сетевая вода через паровой котел не циркулирует, он запитывается химочищенной питательной водой, с помощью специальных питательных насосов. Контур сетевой воды не пересекается с питательным, а нагрев ее происходит в пароводяных сетевых теплообменных аппаратах, в которых пар от котла через трубную систему нагревает подающий теплоноситель до максимальной температуры 150 С.

Какую горелку выбрать

Приобретая газовый котел всегда следует обращать внимание на этот элемент его конструкции. Горелки бывают двух типов:

Горелки бывают двух типов:

1. Атмосферные;
2. Наддувные или вентиляторные.

В первом случае топливо подается за счет давления, которое имеется в магистральном газопроводе.

Такие устройства работают практически бесшумно, так как в них отсутствует вентилятор. Поэтому их стоимость ниже чем наддувных и ремонт такого котельного оборудования будет обходиться также дешевле. Атмосферные горелки подходят и для сжиженного газа, для этого потребуется только замена форсунок и дополнительная настройка котла.

Во втором случае газ принудительно смешивается с воздухом в результате работы вентилятора. Это обеспечивает стабильный и ровный режим горения топлива. Обойдется такая горелка потребителю дороже, да и стоимость ее эксплуатации будет выше. Так как при работе они издают много шума, то и размещать оснащенные ими котлы следует в отдельном помещении.

Надо отметить, что теплогенератору, оснащенному вентиляторной горелкой, необходим дымовой канал с меньшим диаметром, чем атмосферному аналогу той же мощности. Этот фактор важен для тех, кто покупает и производит монтаж нового котельного оборудования для уже существующего помещения под него со встроенным ранее дымоходом определенного сечения.

Система дистанционно управления отоплением “GSM-Climate” от компании “ЭВАН”.

Компания “ЭВАН” предоставляет новое поколение GSM-систем дистанционного управления, которые постепенно переросли в гиганта автоматизации отопления под брендом “ZONT”. Оборудование позволяет вести контроль, как старым и надежным способом с помощью SMS команд, так и благодаря новым сервисам через интернет и Wi-Fi, используя смартфоны. Давайте рассмотрим весь функционал:

•        Удаленный доступ к системе отопления для включения, выключения и установки определенной температуры в помещениях через специальное приложение на мобильном устройстве (как IOS, так и Android)

•        Запоминание изменений параметров системы отопления, сделанных пользователем, и возможность использования их для автоматического контроля в течение заданного времени уже без Вашего участия, например в течение всей недели. (Режим умного хронотермостата).

•        Наличие режимов «антизаморозка», «эконом», «комфорт» и «расписание», что расширяет режимы  работы котла, что поможет экономить на отоплении.

•        Встроенный синтезатор голоса. Да именно так! Устройство может синтезировать речь. Теперь, позвонив на устройство, можно услышать, приятную слуху, нотку женского голоса, рассказывающего о событиях в доме.

•        В случае критических условий эксплуатации системы отопления, устройство автоматически Вам позвонит и сообщит о проблеме. А это плюс. Пока Вы не поднимите трубку и не прослушаете сообщение – устройство будет звонить Вам, периодически напоминая о себе. Так что выбирая это устройство рассчитывайте и на такие события.

•         Возможность подключения уличного датчика температуры для организации функции “Климат контроль”. Система автоматически корректирует режим работы котла от изменения уличной температуры.

•         Сухой контакт управления котлом. Наличие реле с переключающимся контактом, что позволяет осуществить более сложное управление “Климатом в доме”

•        Подключение до 5 датчиков контроля температуры. (Информация температуры в доме по 5 зонам)

Используя смартфон, для управления контроллером “ЭВАН GSM–Climate” особых навыков не потребуется, в интерфейсе программы (приложения) разберется любой человек. Вы убедитесь в этом, посмотрев фото ниже:

Видео:

Система дистанционно управления отоплением “Комфорт-GSM” от компании “ГАЛАН”.

А тех, кому нужен комфорт без лишних охранных функционалов, компания “ГАЛАН” может порадовать новинкой “Комфорт GSM“. Этот контроллер совмещает в себе комнатный хронотермостат, GSM-систему дистанционного управления температурой, и два релейных выхода для дистанционного управления двумя устройствами. Например, уличный свет, сирена, одним словом всем, что прейдет Вам в голову. Вот что пишет о своем детище компания “ГАЛАН”:

Модуль управления температурой воздуха «Комфорт GSM» позволяет задавать нужную температуру воздуха в помещении посредством сотовой связи стандарта GSM, отображения и задания на индикаторе необходимых параметров температуры и времени, формирования сигнала управления внешними устройствами. Полностью адаптирован для систем терморегулирования «Навигатор», «СТЭЛС», «ГАЛАКС», реализует режим энергосбережения.

•         Комфорт GSM своевременно оповестит Вас с помощью SMS о пропадании напряжения 220 В, превышении максимально и минимально допустимых температур, уровне зарядки резервного аккумулятора и т.д.

•         Автономный непрерывный режим работы.

•         Автоматическая подзарядка резервного аккумулятора.

•         Управление с мобильного GSM – телефона любой модели, поддерживающего технологию SMS;

•         2 SIM карты

•         2 выходных реле для включения дополнительных исполнительных устройств;

•         Возможность подключения дополнительного датчика воздуха;

•         Возможность ручного регулирования температуры воздуха;

•         Возможность программирования как с помощью телефона, так и компьютера;

•         Рассылка тревожных SMS по списку до 10 номеров телефонов;

•         Отчет по запросу о работоспособности системы;

•         Сообщения о уровне зарядки резервного аккумулятора;

•         Встроенный температурный датчик и схема управления электрическим котлом при помощи личного GSM телефона.

Элементы, входящие в состав системы управления котлом отопления

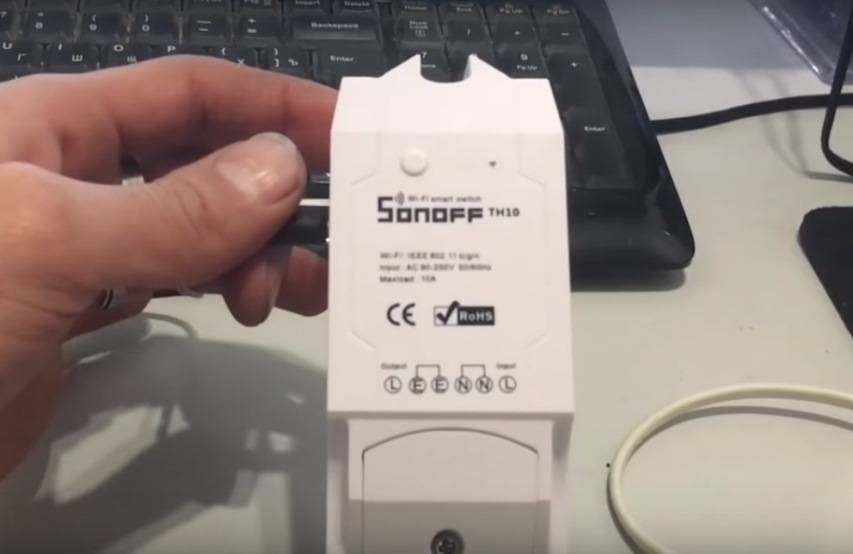

Основным элементом системы может стать модуль марки Sonoff TH10. Данный прибор изготавливается в Китае, и приобрести его можно на АлиЭкспресс за какие-то 900 рублей.

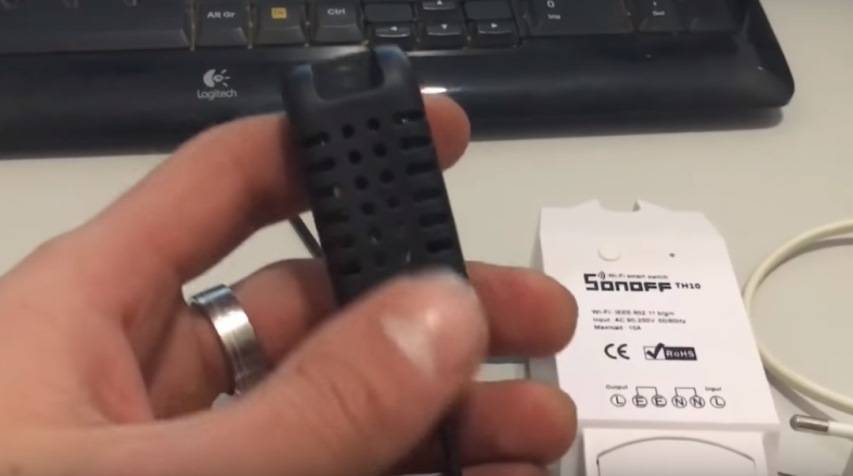

К прибору подключается электронный термометр.

В нижней части корпуса прибора Sonoff подключаются необходимые для работы кабели. Все подключения выполняются по схеме, изображенной в нижне части корпуса. Один из кабелей – это шнур питания с обычной 2-штырьковой вилкой. Вторым проводом прибор Sonoff соединяется с пускателем.

Предназначение прибора Sonoff TH10 состоит в том, чтобы по команде, получаемой со смартфона, подавать питание на пускатель или отключать его. Как понятно по его маркировке, прибор способен выдержать ток не более 10 А или нагрузку в 2,2 кВт.

Этим прибором нельзя пользоваться как обычным дистанционно управляемым выключателем. Если его использовать таким образом, то напряжение 220 В будет подано сразу на плату газового котла, от чего она однозначно сгорит.

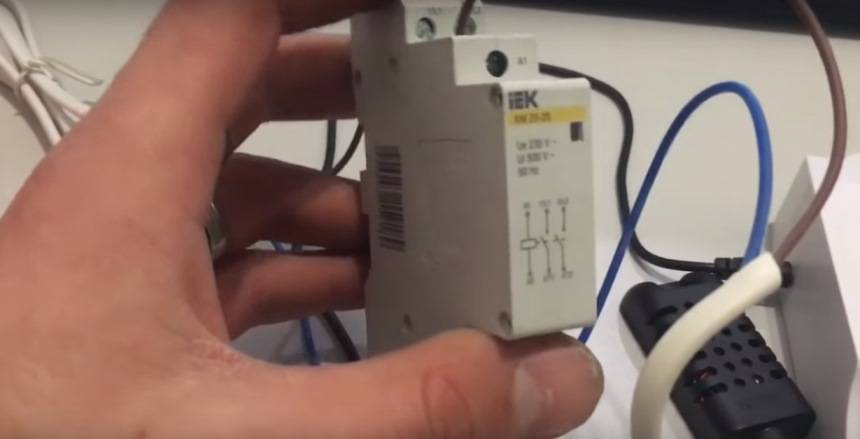

Чтобы этого не произошло, в состав самодельной системы входит пускатель. Это несложное устройство стоит порядка 200-300 рублей. И купить его можно в любом магазине электротоваров.

В пускателе имеются две пары контактов. При запитывании первичных контактов вторичные контакты устройства замыкаются. Причем напряжение на вторичных контактах отсутствует.

Что же касается термостата газового котла, то, как известно, он замыкает или размыкает контакты, подавая напряжение питания или отключая его.

Принцип работы парового котла

В первую очередь нужно понять, что называется паровым котлом. Паровой котел – это устройство, генерирующее пар. Существует два вида вырабатываемого пара – насыщенный и перегретый. Температура насыщенного составляет 100 градусов, а давление – 100 кПа. Перегретый пар разогревается вплоть до 500 градусов, а величина давления при этом может превышать 26 МПа. Насыщенный пар используется в агрегатах бытового назначения, а перегретый ввиду своих особенностей применим только на объектах промышленного масштаба.

Сырьем для создания пара является вода, которая перерабатывается в котле, работающем на любом виде топлива. Созданный пар в процессе работы преобразуется в теплоноситель, доставляющий тепловую энергию на участок его применения.

Независимо от особенностей конструкции конкретного устройства, общий принцип работы парового котла всегда остается неизменным:

• Первым делом воду проходит этап очистки и направляется в резервуар (обычно находящийся в верхней части устройства) при помощи электрического насоса;
• Накопленная в резервуаре вода поступает в трубы, ведущие к расположенному ниже коллектору;
• Из коллектора вода направляется вверх, поступая в зону нагрева;
• В трубе вода преобразуется в пар, выходящий вверх за счет разницы давлений жидкости и газа;
• В верхней части конструкции располагается сепаратор, позволяющий отделить пар от воды и отвести излишки последней в резервуар;
• Пар направляется в трубопровод и отправляется к потребителям;
• В парогенераторах этап нагрева осуществляется еще раз для достижения паром необходимого состояния.

Чтобы хорошо понять, как работает паровой котел, нужно также рассмотреть особенности его конструкции, о чем речь пойдет дальше.

Схема автоматизации котельной: и тепло, и дешево!

Автоматизированные котлы обходятся в эксплуатации дешевле обычных отопительных приборов. Ведь стандартный прибор функционирует в одном режиме круглые сутки, а «умный» котел, оснащенный особым устройством, синхронизирующим режим работы котла с потребностями хозяев дома.

Поэтому каждая принципиальная схема водогрейной котельной помимо прочих элементов  содержит в себе еще и блок автоматического управления, с помощью которого решают следующие задачи:

Схема автоматизации котельной

• Оптимизирует температуру нагрева в зависимости от времени года. Ведь летом приятнее пользоваться теплой водой, а зимой в СГВ должна циркулировать по-настоящему горячая жидкость.
• Управляют работой «контурами» отопительно-водонагревательного котла. Ведь большинство моделей оборудованы лишь одной «камерой сгорания». То есть, в рабочем состоянии находится либо отопительная, либо водонагревательная ветвь.
• Управляют температурными режимами не только водонагревателя, но и отопительного блока. Ведь дневные и ночные режимы стоит применять и на отопительной, и на водонагревательной ветви.
• Корректируют работу насосов и систем циркуляции и/или рециркуляции в закрытой схеме. Причем без этой функции работа закрытой системы нагрева воды не возможна в принципе. То есть, определенный набор микросхем или механических управляющих элементов есть в любой закрытой схеме водонагревательного котла.

Причем блок автоматического управления может работать в трех режимах, а именно:

• В формате приоритета системы горячего водоснабжения. То есть, когда вся мощность идет на водонагревательный контур. Обычно этот режим задействован в теплое время года.
• В формате смешанной работы, когда функционирует либо отопительная ветвь, либо водонагреватель. Такой режим поддерживается при проточном нагреве воды, осуществляемом по открытой схеме.
• В формате работы без приоритетов, когда большая часть энергии уходит на отопительный контур, а некоторая часть расходуется на обогрев воды. Этот вариант управления рекомендован для закрытых систем подогрева воды.

Разумеется, все вышеупомянутые режимы можно реализовать даже в формате одного устройства. Поэтому систему нагрева воды с помощью котла удается реализовать и в проточном формате (прямой нагрев открытого типа в двухконтурном котле) или в накопительном формате (косвенный нагрев закрытого типа в расширительном баке).

Эта особенность водонагревательных котельных дает возможность экономить энергию и зимой, и летом. Ведь в холодное время года можно воспользоваться косвенным нагревом от размещенного в баке паропровода. А в теплое время года можно черпать горячую воду прямо из нагревательного контура котла.

Это интересно: Как спрятать газовый котел на кухне с фото примерами — познаем подробно

Возможности GSM-систем дистанционного управления температурой дома.

          Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также  управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSM–Climate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров Teplocom–GSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы  являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.

Виды котельных для газового оборудования

Помещение, предназначенное для установки газового котла, обустроенное по правилам эксплуатации, называется котельной.

Различается несколько видов объектов:

1. Пристройка. В этом случае одна стена смежная с жилым домом. Вариант удобен отсутствием открытых участков трубопровода – все коммуникации прокладываются под крышей, не требуется дополнительно утеплять сеть. Для упрощения проверки работы и контроля функциональности оборудования в любое время года вход в котельную оборудуется из дома.
2. Помещение в доме. В частном строении это могут быть теплые сени, подсобка рядом с ванной или в подвале. Встроенная комната увеличивает преимущества пользования – не надо дополнительно утеплять, для контроля работы прибора не придется выходить за пределы жилого объекта.
3. Отдельное помещение. Располагается в отдалении от жилого объекта. Несмотря на обязательность утепления открытых участков, отельные строения выгоднее – не слышно шума при работе котла, повышается уровень безопасности для жильцов. Например, при протечке газа, люди в доме не получат отравляющую дозу.

АСУ ТП. Кабельное хозяйство

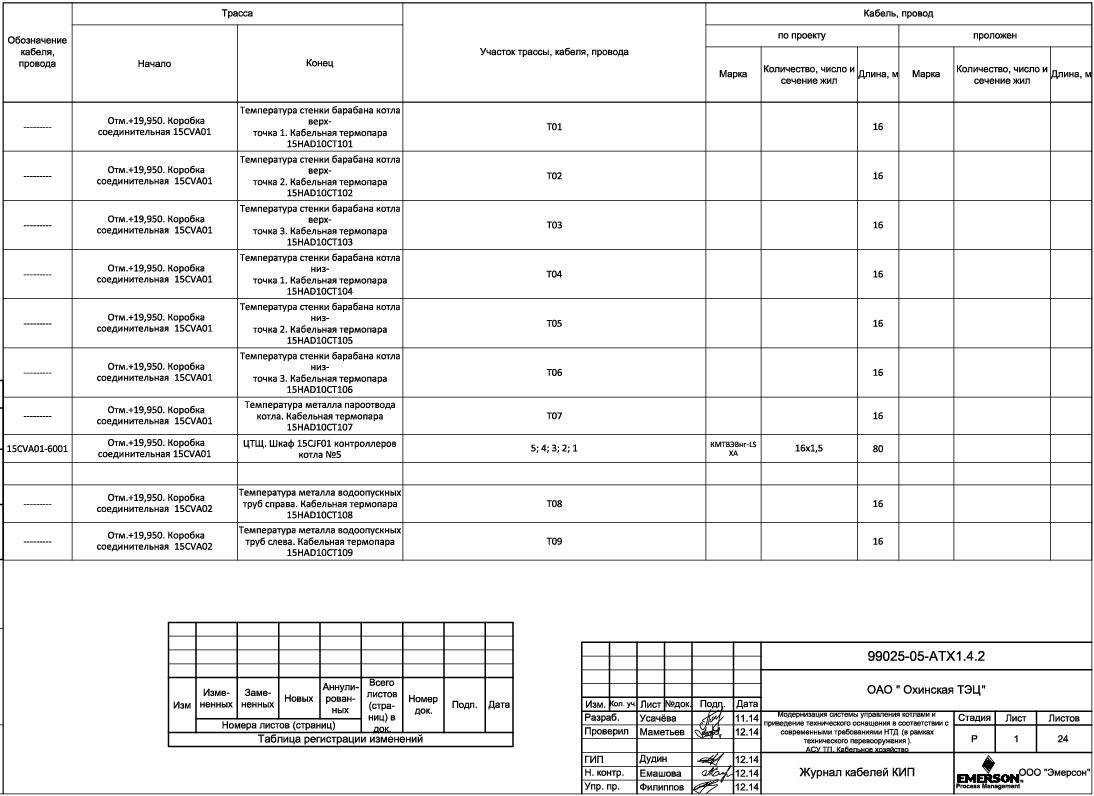

Журнал кабелей КИП

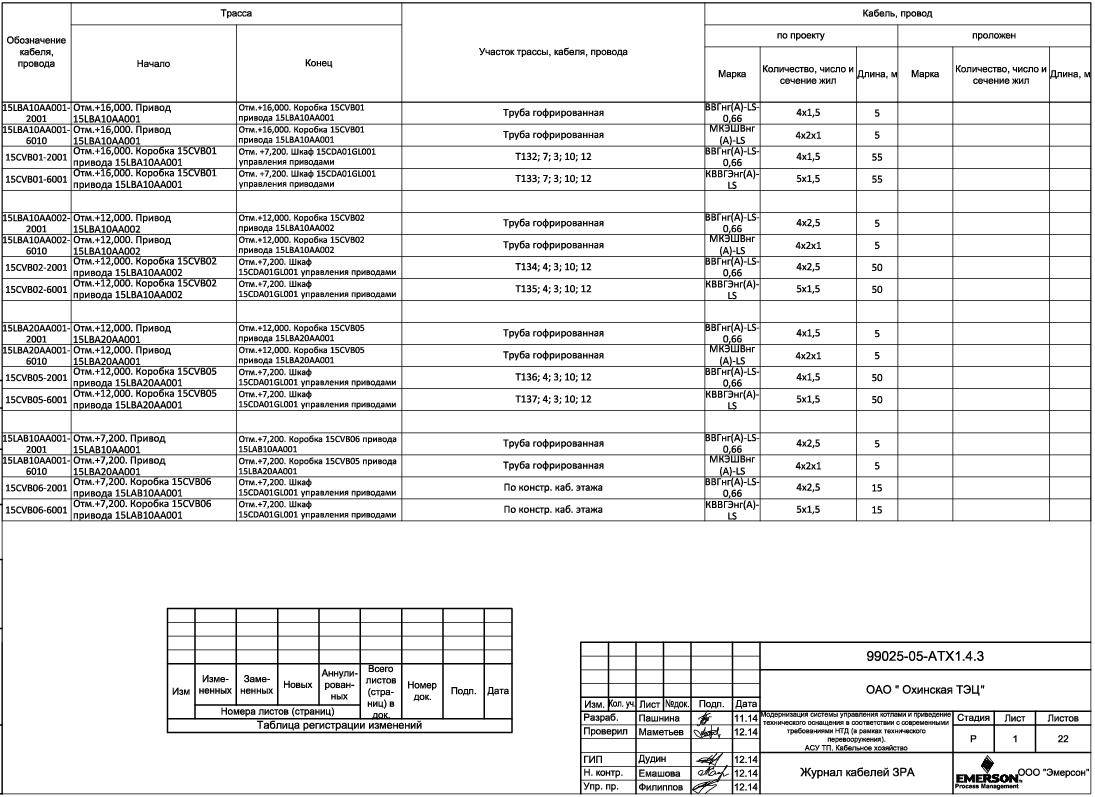

Журнал кабелей ЗРА

Журнал кабелей питания и кабелей ЛВС

Сводная ведомость

Планы

Установка оборудования и прокладка кабелей на котле

Технологические защиты и блокировки выполнить в соответствии с РД 153-34.1-35.138-00.

Технические условия на выполнение технологических защит, действующих на останов котла или на снижение его нагрузки, не зависят от схемы газоснабжения горелки и типа запорной арматуры на трубопроводе подвода газа к ней и потому не изменяются при применении блоков газооборудования АМАКС-БГ-8, за исключением способа воздействия на отключение горелки.

На газопроводе-отводе DN 300 мм к каждому из котлов БКЗ-120-100 ГМ ст. № 5, 6, 7 установлено следующее оборудование: – существующая ремонтная задвижка DN 300 мм с электроприводом, которая оборудуется средствами дистанционного управления по месту и от АСУ для закрытия при останове котла на ремонт.

– затвор дисковый DN 250 мм с электроприводом, который  оборудуется средствами дистанционного управления по месту и от АСУ с блокировкой открытия и автоматическим закрытием при останове газа или котла.

– поворотное кольцо-заглушка DN 250 мм для отглушения газопровода при останове котла .

– устройство подготовки потока типа “Zanker” DN 250 мм для сокращения длин прямых участков перед  диафрагмой.

– расходомерная диафрагма DN 250 мм для технологического учета расхода газа, которая  оснащается датчиком перепада давления для измерения расхода.

– общекотловой регулятор расхода газа DN 200 мм, который  оборудуется средствами дистанционного управления и автоматическим регулятором мощности котла.

– до и после общекотлового регулятора  расхода газа устанавливаются отборные устройства для подключения датчиков давления и температуры газа.

– перед горелками котла установлены блоки газооборудования АМАКС-БГ8-100, которые оснащаются КИПиА в объеме согласно руководству по эксплуатации на блоки газооборудования.

– на продувочном газопроводе от блоков газооборудования и из тупика газопровода устанавливается кран шаровой DN50 мм с электроприводом, который оборудуется средствами дистанционного управления по месту и от АСУ.

На газопроводе-отводе DN 250 мм к котлу БКЗ-120-100 ГМ ст. № 8 вдоль ряда В последовательно установлено следующее оборудование:

– существующая ремонтная задвижка DN 250 мм с электроприводом, которая оборудуется средствами дистанционного управления по месту и от АСУ для закрытия при останове котла на ремонт

– затвор дисковый DN 300 мм с электроприводом, который  оборудуется средствами дистанционного управления по месту и от АСУ с блокировкой открытия и автоматическим закрытием при останове газа или котла.

– поворотное кольцо-заглушка DN 300 мм для отглушения газопровода при останове котла.

– устройство подготовки потока типа “Zanker” DN 300 мм для сокращения длин прямых участков перед  диафрагмой

– расходомерная диафрагма DN 300 мм для технологического учета расхода газа, которая  оснащается датчиком перепада давления для измерения расхода.

– общекотловой регулятор расхода газа DN 200 мм, который  оборудуется средствами дистанционного управления и автоматическим регулятором мощности котла.

– до и после общекотлового регулятора  расхода газа устанавливаются отборные устройства для подключения датчиков давления и температуры газа.

– перед горелками котла установлены блоки газооборудования АМАКС-БГ11- 200/150/100, которые оснащаются КИПиА в объеме согласно руководству по эксплуатации на блоки газооборудования.

– на продувочном газопроводе от блоков газооборудования устанавливается кран шаровой DN50 мм с электроприводом, который оборудуется средствами дистанционного управления по месту и от АСУ.

Поделиться

5
Помощь сайтуСбербанк 4817760077401861 Тинькофф 2200700117468099 Юmoney 410011101320764 Спасибо за помощь!

Запуск модуля в работу

Схема подключения

Настройку и включение модуля обычно проводят в следующей последовательности:

1. подключение модуля к контроллеру котла отопления;
2. установка sim-карты, введение pin-кода;
3. далее нужно задать pin-код контроллеру. Это необходимо для защиты идентификации в sms-сообщениях;
4. ввод всех зарегистрированных номеров;
5. отправка pin-кода на sim-карту контроллера – в ответ вы получите сообщение о текущих параметрах котла и датчиков.

Если нужно изменить какой-то параметр (например, температуру котла), снова набираете код, затем желаемую температуру. В ответе придёт подтверждение новых настроек. Это означает, что GSM-модуль активизирован и включён в работу.

Дополнительно можно установить комнатный терморегулятор для газового котла, который позволит увеличить срок службы основных узлов системы теплоснабжения.

Полезные советы по ремонту газовых котлов. Какие виды работ можно провести самостоятельно, а что лучше доверить специалистам. Видео.
