Модуль GSM и автоматика для управления отопительными котлами

Как работает самодельная система управления котлом отопления

Перед запуском необходимо вставить вилку в розетку и дождаться пока загорится индикатор. Активизировать запуск при помощи специальной опции на смартфоне. После этого на сенсоре появится соответствующее изображение.

На мониторе отобразится зона контроля – температура в помещении, теплоносителя и влажность. В нижней части экрана можно активизировать автоматическое управление работой котла. Большая кнопка по центру предназначена для включения/выключения котла и регулировка мощности его работы. Если активизировать автоматический режим, тогда появится форма, куда необходимо внести желаемые параметры температуры помещения и теплоносителя. Нажать кнопку ОК и завершить настройку.

Лучшие модели GSM-модулей для дистанционного управления отопительными котлами

Рассмотрим несколько актуальных моделей устройств, доступных на сегодняшний день для покупки.

КотелОК 2.0

Простая, недорогая и надежная модель российского производства. Стоимость изделия варьируется от 5 000 до 6 500 рублей.

Состоит из следующих компонентов:

• GSM-блок с антенной;
• панель управления;
• датчик.

Панель управления имеет широкий монохромный дисплей и четыре кнопки настройки. Хорошая антенна GSM обеспечивает хорошее качество сигнала.

Главный недостаток прибора:

управление с помощью SMS-команд (приложение отсутствует). Это не очень удобно.

Главное достоинство КотелОК 2.0:

возможность тонкой регулировки температуры системы отопления. Ее можно изменить вплоть до 0,1 о С.

Телеметрика 3

Компактный и удобный GSM-модуль. Имеет большой и максимально информативный монохромный жидкокристаллический дисплей. Управление осуществляется с помощью трех физических кнопок, которые расположены под экраном.

Главный плюс девайса

Универсальность. Его можно подключить не только к котлу, но и к любому другому устройству (например, кондиционеру).

Минус

Отсутствие комплектной наружной антенны. Конечно, возможна установка сторонней. Но это дополнительные расходы. Которые совершенно неуместны при высокой цене прибора (порядка 9 000 – 10 000 рублей).

Оптима-1 Тепломонитор

Простое, надежное и удобное в использовании устройство. Состоит из пары термостат – GSM-модуль. Умеет работать с несколькими котлами одновременно. Также возможно подключение к системе сигнализации.

Предусмотрено программирование на ближайшие семь дней для использования в автоматическом режиме. Есть защита от замерзания, что позволяет применять модель в условиях отрицательных температур.

Благодаря наличию в комплекте выносной антенны обеспечен устойчивый прием сигнала со смартфона владельца с почти полным отсутствием перебоев.

Главный минус устройства

Недостаточно информативный интерфейс. Дисплея тут нет. Вместо него используются индикационные светодиоды. Понятно, что всю нужную информацию с их помощью отразить затруднительно.

Стоимость прибора – от 8 500 до 9 000 рублей.

GSM контроллер ccu825 (сигнализация Radsel)

Помимо охраны, выполняет функцию передачи и регулирования температуры в помещении, включения электрооборудования, шлет смс о состоянии системы и в частности от датчика напряжения о наличии 220V. Самостоятельная установка не вызывает проблем.

Возможности контроллера подробнее:

• Управление через Android и iOS приложение и ПК
• Аналогово-дискретные входы можно использовать для разных датчиков (ток, напряжение, влажность, пожарка, освещенность…)
• правление контроллером из внешних приложений
• Для управления силовой нагрузкой есть два реле, к ним в связку идут 5 выходов «открытый коллектор».
• Подключение датчиков дыма напрямую, со шлейфовым питанием
• Прошивка через USB
• Возможность подключения разных типов антенн
• Отдельная батарея на часы реального времени (для контроля смс, приходящих невовремя) и встроенный литий-железо-фосфатный аккумулятор
• Контроль лимита на сим-карте.

GSM контроллер ccu825 довольно интересное устройство, перечень возможностей далеко не полный. Например, при срабатывании датчика движения автоматически загорается свет, отправляется смс. Web-интерфейс несложный в настройке и информативный. С недавнего времени можно программировать алгоритм работы системы по своим правилам, если вы знакомы с основами программирования.

Большой плюс этого устройства в активном обсуждении в сети. На любой вопрос по работе, настройке, установке можно нагуглить схемку, форум, статью.

Как выбрать gsm модуль: что нужно брать во внимание

Перед тем, как выбрать модульную систему для управления газовым котлом, необходимо изучить представленные в каталоге модели и их технические характеристики.

Также учесть несколько важных параметров.

1. Способ управления, который может осуществляться на сенсорной панели или при помощи смс. Многие модели уже имеют программное обеспечение, позволяющие быстро настроить и осуществлять управление.
2. Комплектация выбранной модели. Она обычно стандартная, но лучше дополнить контролер дополнительными опциями. Это позволит контролировать уровень загазованности, возможную утечку и даже защитить дом от вандалов.
3. Каналы регулирования. Чем их больше, тем выше функциональность прибора, так как предоставляется возможность подключения множества дополнительных функций.
4. Микропроцессор. Лучшие модели имеют недельные программаторы управления.
5. Аккумулятор высокой емкости, гарантирующий продолжение работы в случае отключения электроэнергии.

Если что-то не понятно, можно проконсультироваться с профессионалом прямо на сайте.

Лучшие производители систем автоматики и безопасности котлов

Лучшими производителями систем автоматики для бытовых котлов на российском рынке считаются компании: Овен, Орион, Eurosit, Nech st24 wpa 120, Honeywell и Atos wpa 120.

Овен

Автоматика для котлов ОВЕН функционирует с применением контроллеров ОВЕН ПЛК с ТРМ составляют комплекс защиты и управления запорно-регулирующей арматурой и клапанами, что обеспечивает экономное ведение процесса сгорания топлива и энергоэффективность агрегатов, как одноконтурных, так и двухконтурных.

Приборы, оснащены интерфейсами связи RS485/RS232 позволяющие интеграцию в общую автоматизированную систему, нескольких объектов управления и защиты, при работе на нескольких отопительных котлах.

Орион

Автоматика “Орион ” механического типа для котлов на газовом топливе. Укомплектована электрическим датчиком тяги и системой розжига пьезоэлектрического типа. Защита котла осуществляется при отрыве факела и низком давлении тяги. Автоматическое регулирование происходит по параметру низкой температуры обратного теплоносителя. В этом случае по сигналу от датчика температуры клапан-регулятор увеличивает расход газа на горелку и, наоборот, при высокой температуре воды в отопительном контуре, расход газа уменьшается.

Eurosit

Евросит 630 – итальянская газовая автоматики для котлоагрегата с энергонезависимым клапаном, модуляционным термостатом и функцией запуска горелочного устройства, запускается в работу ручным способом, нажимом на шайбу-регулятор электромагнитного клапана, после чего газ поступает к запальнику.

После розжига запальника термодатчик создает напряжение, достаточное для удержания клана открытым и выхода его на рабочую мощность. Безопасность работы агрегата обеспечена отсечкой газа при превышении Т теплоносителя, перекрывая газа на факел, останавливая дутьевой вентилятор и циркуляционный насос.

Nech st24 wpa 120

Польская автоматика для группы твердотопливных и газовых котлов в комплекте с управлением работой дутьевым вентилятором и циркуляционным электронасосом для внутридомовой отопительной системы.

Блок управления устанавливается на корпусе котлоагрегата. Контроллером задается температура внутреннего воздуха в помещении, дальше котел частного дома работает в автоматическом режиме, исполнительными механизмами служат газовый клапан-регулятор, дутьевой вентилятор и центробежный насос.

Панель управления имеет ЖК-дисплей с визуализацией процессов нагрева теплоносителя и параметров работы котла.

Honeywell

Автоматика германского производства Honeywell считается самой надежной и эффективной, способна выполнять регулировку теплоносителя в диапазоне температур от 40 до 90 С. Защита котла происходит по параметрам: низкое давление газа, отрыв факела и низкая температура теплоносителя.

Цена на комплект очень высокая, что снижает его привлекательность. Поэтому в последнее производитель стал выпускать комплектацию эконом-класса.

 Atos wpa 120

Еще одна польская система автоматики, в основном идет в комплекте к твердотопливному котлу Tech ST-24 с вентилятором WPA 120.

Микропроцессорный регулятор контролирует и управляет температурой нагрева подающего теплоносителя, работой дутьевого вентилятора и циркуляционного насоса и сигнализирует об аварийной ситуации при работе котла.

Командный контроллер ATOS для газовых котлов имеет встроенную систему АНТИ-СТОП, которая подачу газа на котел в летний период, и автоматически включает каждые две недели на 30-50 сек, чтобы предотвратить коррозионные процессы и заклинивание центробежного циркуляционного насоса.

Как подключить GSM модуль к котлу?

Внимание! Подключение модуля производится только (!) после отключения котла.

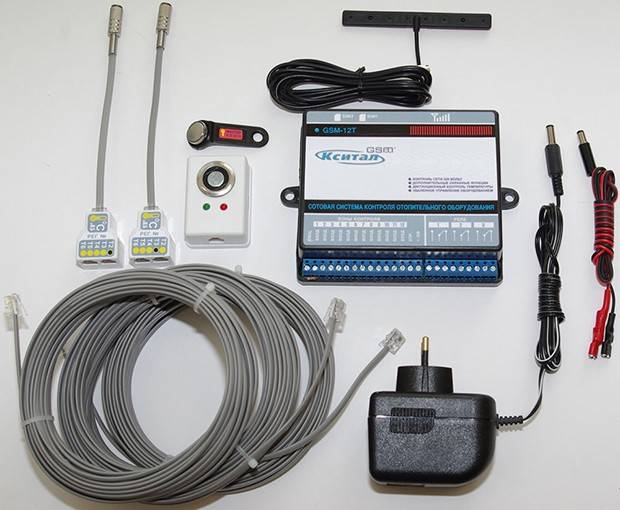

«Кситал» — система дистанционного управления котлом.

Подключение модуля GSM к котлу осуществляется в следующей последовательности:

1. Установите датчики. Соедините с ними контроллер;
2. Подготовьте SIM-карту. Отключите функцию проверки PIN-кода карты. Это действие не обязательно, но рекомендуется выполнить для удобства использования. Тем более, что устройство будет защищено собственным кодом, который не позволит отправлять сообщения на SIM-карту модуля с телефонов, не внесенных в специальный список доверенных устройств;
3. Установите карту в контроллер;
4. Задайте защитный код контроллера (именно этот код вы будете использовать при удаленном управлении котлом с мобильного телефона);
5. Сообщите номера телефонов, на которые будут отправляться SMS в случае тревожных ситуаций.
6. Так как программное обеспечение уже имеет базовые настройки, сразу после выполнения предыдущих действий GSM модуль для котлов отопления начнет работу, и Вам будет доступна основная информация о состоянии котла и температуре в помещении. Настройки можно изменять, в соответствии с Вашими условиями.

Внимание! Устройство удаленного доступа работает только при положительном балансе на номере SIM-карты.

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства. Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия (что особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках). Также неудобны сложность самостоятельного подключения и дополнительные траты на монтаж.

Запуск модуля в работу

Схема подключения

Настройку и включение модуля обычно проводят в следующей последовательности:

1. подключение модуля к контроллеру котла отопления;
2. установка sim-карты, введение pin-кода;
3. далее нужно задать pin-код контроллеру. Это необходимо для защиты идентификации в sms-сообщениях;
4. ввод всех зарегистрированных номеров;
5. отправка pin-кода на sim-карту контроллера – в ответ вы получите сообщение о текущих параметрах котла и датчиков.

Если нужно изменить какой-то параметр (например, температуру котла), снова набираете код, затем желаемую температуру. В ответе придёт подтверждение новых настроек. Это означает, что GSM-модуль активизирован и включён в работу.

Дополнительно можно установить комнатный терморегулятор для газового котла, который позволит увеличить срок службы основных узлов системы теплоснабжения.

Полезные советы по ремонту газовых котлов. Какие виды работ можно провести самостоятельно, а что лучше доверить специалистам. Видео.

Особенности установки

Возможность для установки GSM модуля управления на сегодняшний день имеется у отопительного оборудования практически любого типа. Так, например, электрические котлы, на которые такие системы монтировались с самого начала, способны после комплектации этим устройством не просто работать в автоматическом режиме, но и контролироваться пользователем на расстоянии. При этом прибор контролирует еще и подачу энергоносителя, которая обычно осуществляется непрерывно. То же относится и к газовым котлам, которые должны быть подключены и к газо-, и к электроснабжению.

Для пеллетных котлов с бункером, в который загружается топливо, установка устройства тоже возможна. Хотя для этого понадобится подключение к электросети. А при монтаже на дизельных отопительных приборах необходим контроль еще и заполнения резервуаров с топливом.

Монтаж модуля

Правильно установить оборудование можно и самостоятельно, руководствуясь инструкцией. Особенности монтажа зависят от типа котла и параметров коммутации. Однако, основные правила в любом случае одинаковы. Так, помещение для установки модуля должно иметь оптимальную влажность. А подаче сигнала с помощью смс не должны мешать железобетонные перекрытия (хотя для этого случая в комплекте может присутствовать антенна). К электросети устройство следует подключать не напрямую, а через УЗО, защищающее его от перепадов напряжения.

Важным моментом в правильной работе оборудования является подходящее программное обеспечение. Обычно оно поставляется вместе с прибором и адаптировано под различные ОС современных смартфонов. Для лучшей работы приложения стоит обновлять по мере выхода обновлений.

gsm модуль для котла котелок

Главная / GSM МОДУЛЬ ДЛЯ КОТЛА – КОТЕЛОКПредставляем Вашему вниманию альтернативу сложным системам мониторинга и управления отопительными котлами – gsm модуль “КОТЕЛОК” производства компании ИПРо. Возможности gsm модуля: 1.

Контроль температуры с помощью встроенного и подключаемого термодатчиков позволяющих измерять температуру в помещении и на теплоносителе. 2. Управление котлом отопления с помощью встроенного реле мощностью до (220Вольт).

Отправление оповещения в виде СМС о состоянии отопительной системы, о сбое в работе котла, пропадании электричества.

Стоимость gsm модуля 3990 рублей.

Для настройки модуля просто наберите номер и начните управление.

Хотите узнать о возможности подключения Вашего котла к gsm модулю КОТЕЛОК?

Благодаря дистанционному управлению бытовыми устройствами, контроль над автономными системами отопления может выполняться не только вручную, но и удаленно.

Обратите внимание

Причем это относится не только к дачам и баням, но и к большим загородным домам и коттеджам, для отопления и поддержания микроклиматических условий, которых, требуется многочасовая работа нагревательного оборудования.

Благодаря наличию полной автоматизации современные отопительные котлы не прекращают работать даже во время долгого отсутствия хозяев и в этом случае им не помешает дополнительная система управления, контроля и предупреждения аварийных ситуаций. Какие могут быть ситуации? Смотрите сами:

• Утечка/перебои подачи газа
• Повышение/понижение давления
• Затухание газовой горелки
• Протечка теплоносителя
• Перебои в работе “теплого пола”
• Перегрев отопительной системы
• Обмерзание отопительного контура
• Отключение/резкие скачки электроэнергии
• Резкое изменение погодных условий

Во избежание подобных обстоятельств и создан GSM-модуль для котлов отопления “Котелок”. GSM-модуль для котлов представляет собой систему с управляющим контроллером, которая не только оповещает владельцев дома о работе отопительных устройств, но и контролирует их работу посредством удаленного управления.

Несмотря на НЕВЫСОКУЮ СТОИМОСТЬ – всего 3900 РУБЛЕЙ (!), модуль обладает широкой функциональностью и имеет целый спектр неоспоримых преимуществ:

• оперативное получение информации о возникшей внештатной ситуации
• возможность отправки информации на несколько телефонов
• постоянная дистанционная работа в автономном режиме
• доступ к управлению только у владельцев модуля
• автоматическое обновление информации при каждом включении модуля
• систематизация сведений получаемых с датчиков

GSM-модуль для котла отопления “Котелок”, поможет вам значительно облегчить вашу жизнь, сэкономить время и нервы. Вам больше не придется беспокоиться о том, не замерзли ли трубы зимой, не произошла ли утечка газа – вы всегда будете в курсе! Если у вас за городом живут пожилые родители, “Котелок” позаботится об их безопасности и тепле даже в самую суровую зиму.

Недостатки

• Высокая стоимость. Цена установки специалистами модуля с датчиками и расширенным набором опций может обойтись в стоимость твердотопливного или газового котла, но этот недостаток быстро окупается экономией топлива и электроэнергии. Затраты на установку могут снизиться, если покупатель имеет базовые технические знания, способен вдумчиво прочесть инструкцию и самостоятельно настроить работу оборудования.
• В качестве другого недостатка можно отметить отсутствие в некоторых моделях опции дистанционного включения/отключения котла, однако в большей степени это относится к устаревшим моделям. Современные GSM модули для котлов отопления уже оснащены дополнительной опцией дистанционного вкл/откл котла.

Остается только упомянуть о небольшом условии необходимом для стабильной работы системы – выбор оператора. Так как предполагается использование мобильной связи, качество и надежность работы GSM модуля управления котлом зависит от зоны покрытия

Второе немаловажное условие выбора оператора – наличие специального тарифа, для свободного отправления SMS сообщений

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

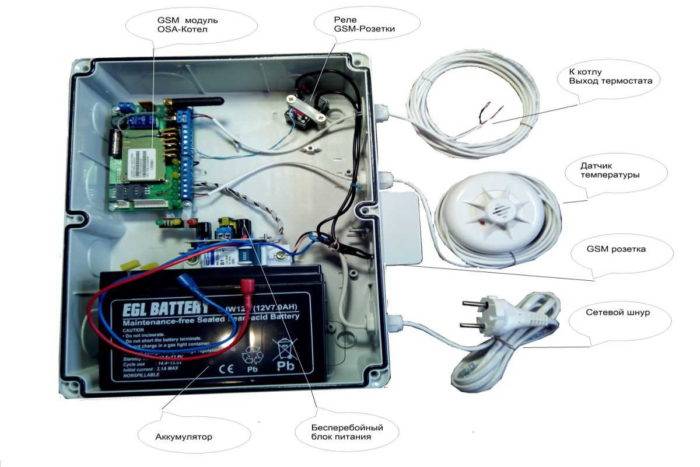

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Комплектация и функции модуля

В основную комплектацию входят:

1. Контроллер или GSM модуль. Это оборудование с большим количеством входов и возможностью расширения для подключения дополнительных функций. Более дешевые модели могут оснащаться несколькими стандартными режимами, а дорогие модули дополнены регулятором управления на 7-10 дней.
2. Переносные температурные датчики. Их может быть 2-10 единиц, а предназначены приборы для установки в разных помещениях, снаружи объекта. Оптимальным количеством считается 5 датчиков, один из которых нужно ставить на улицу.
3. GSM антенна. Передает сигналы и поддерживает бесперебойную связь с хозяином модуля и вышками оператора сотовой связи. В стандартных моделях прибора ставится до 3 реле, которые подают обратную связь к владельцу. Чтобы уточнить список кодов для штатных и нештатных ситуаций, необходимо смотреть в паспорте устройства.
4. Дополнительные датчики. Это могут быть приборы, срабатывающие на движение, возгорание. Как правило, идут в дополнение к основному комплекту и нужны при необходимости слежения за жилым/нежилым строением.
5. Дополнительный аккумулятор литийно-ионного типа. От устройства зависит длительность работы прибора без подключения к сети. Объем аккумулятора выбирается от 5 часов до суток.
6. Мастер-ключ. Помешает войти посторонним лицам в систему отопления и может снять заранее установленную блокировку.

Также модели дополняются считывателем электронного ключа, сенсорным экраном, колодками для подключения к котлу и бухтами соединительных проводов. Это все не входит в базовый набор недорогих моделей, но можно докупить и собрать свой GSM модуль.

Основные функции прибора определяются следующими нюансами:

• количество каналов выхода и датчиков, которые можно подключить;
• характеристиками дистанционного контроля, управления, возможностью оперативно регулировать настройки.

Стандартная автоматика для котлов отопления с датчиками снимает показания температуры, давления, утечку.

А вот при настройке дополнительных функций можно подключить более широкий спектр, в частности:

1. Включение/выключение и перезагрузку котла;
2. Дистанционно заменить настройки оборудования. Например, снизить/повысить интенсивность прогрева всего дома или отдельной комнаты.
3. Ежедневно получать сообщения о работе котла, температурном режиме, аварийных ситуациях.
4. Защитить оборудование от резких скачков энергии и перевести на интеллектуальный режим действий – отключить работу котла при возникновении опасности пожара.

Различаются основные режимы работы приборов:

• Автоматический. При этом режиме контроллер управления отоплением дома поддерживает заданные параметры и анализирует информацию по всему дому, в отдельных помещениях.
• Ручной. При этом режиме предполагается отправка команд GSM модулю посредством пересылки кодов команд для изменения режима работы, настроек системы.
• Тревожный. Режим нужен при сбоях в сети питания, задымлении, утечке теплоносителя, скачках давления и в других ситуациях, нарушающих установленный порядок работы оборудования. От контроллера поступает сообщение владельцу.
