Выбор дренажного насоса: критерии
Помимо назначения насоса важно учитывать ряд других его особенностей. В список критериев подбора насоса относят:
Особенности эксплуатации. Определяют, допустимый процент примесей и максимальный диаметр фракций сторонних частиц. Если в жидкости встречаются слишком крупные частицы примесей, лучше выбрать специальные агрегаты. Дренажный насос больше подойдет для откачки воды из затопленных помещений. Если нужно перекачать фекалии, то для этого есть специальное оборудование со встроенными измельчителями.
Технические возможности
Для покупки оборудования важно понимать, каким критериям должен отвечать насос. При расчете мощности ориентируйтесь, что один метр по вертикали при перекачивании воды равен 10 метрам по горизонтали
При выкачке воды с глубины уменьшается показатели скорости транспортировки воды. Вы должны сделать все замеры, чтобы правильно подобрать устройство для эксплуатации. Мощность насоса влияет и на производительность насоса, поэтому этот показатель играет большую роль при выборе модели.
Производитель и модификация. Цена – главный критерий этого подпункта. Если вы ищите насос для длительного использования высокого качества, не нужно ограничиваться только ценовой политикой. Ключевым параметром будет ориентировка на место установки и условия эксплуатации. Производители предлагают различную автоматику, которую можно использовать для увеличения срока пользования насосом. Поплавковый механизм не подойдет только для осушения резервуаров, поскольку отсутствие воды будет блокировать работу насоса.
Общие особенности
Дренаж подразумевает, что вода, подлежащая откачке, может содержать твердые включения — частицы грунта, песок и даже мелкие камни. Поэтому дренажный насос отличается от предназначенного для перекачки чистой воды зазором между крыльчаткой и улиткой, позволяющим транспортировать твердые включения без повреждений механики.
Вместе с водой насос неизбежно всосет грязь и песок.
Обратная сторона способности насоса справиться с перекачкой загрязненной воды — неизбежное падение напора на выходе. Если скважинные насосы способны поднять водяной столб на 50 — 100 метров, то типичный дренажный прибор создает напор всего в 5-15 м (до 25 у наиболее мощных моделей).
Большой напор на выходе скважинного насоса достигается за счет минимальных зазоров и использования нескольких крыльчаток на общем валу.
В чём дренажные насосы выигрывают у конкурентов
Как это работает
Теперь к вопросу о том, как работают дренажные насосы для грязной воды и обычные агрегаты такого типа.
За счёт работы двигателя, крыльчатки и системы шлангов, воду забирают из одного места и переносят на другое. Это могут быть очистные сооружения, специальные резервуары или просто открытый участок земли.
Зато поплавковый выключатель или просто поплавок заслуживает отдельного внимания. Нужно рассказать о том, как он работает в дренажном насосе.

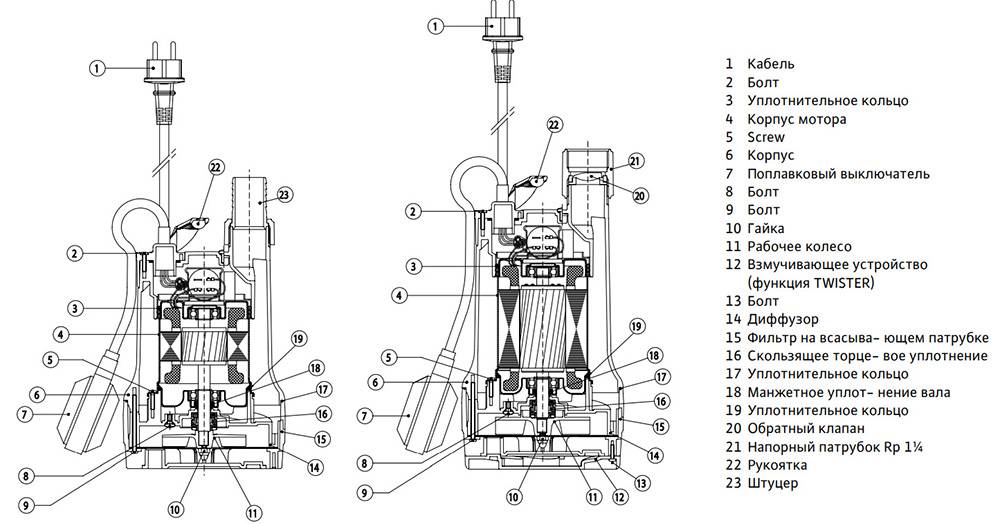

Конструктивно поплавок состоит из:
- пластикового корпуса с воздухом внутри;
- переключателя с рычагом (он же размыкатель);
- стального шарика;
- провода для соединения с электросистемой.
Погружая насос в воду с большим объёмом жидкости, поплавок всплывает, оказывается на поверхности и тем самым включает агрегат. Он считывает, что воды много. По мере снижения уровня воды, которая откачивается, поплавок также снижается. Оказываясь на отметке ниже минимально допустимого уровня, происходит автоматическое отключение.
Поднимаясь или опускаясь, стальной шарик поплавка меняет своё положение, за счёт чего управляет рычагом. Тот воздействует на переключатель и его контакты. Переключатель может разорвать цепь, либо соединить её.
Преимущества перед конкурентами
Если сравнивать с другими насосами, у дренажных устройств есть ряд важных преимуществ. А именно:
- сравнительно небольшая цена;
- большие объёмы перекачиваемой жидкости;
- хороший создаваемый напор;
- простота и удобство при эксплуатации (больше относится к поверхностным насосам);
- солидный срок службы.
В зависимости от того, какое максимальное давление при работе создаёт тот или иной дренажный насос, за 1 час работы некоторые модели способны перекачать до 8 кубометров воды. Напор достигает 7 метров. В итоге за небольшой временной промежуток можно заменить воду в целом домашнем бассейне.
Характеристики
По каким параметрам и как выбрать дренажный насос?
Размер частиц
Допустимый размер твердых частиц в перекачиваемой среде варьируется от 5 до 40 — 50 мм. Подбор насоса по этому параметру не требует особых комментариев: если вы собираетесь откачивать воду из котлована или септика, максимальное значение размера частиц приветствуется, при откачке грунтовых вод из бетонированного подвала оно не имеет значения.
Для очень грязной воды: фекально-дренажный насос с измельчителем.
Глубина погружения
Это глубина, на которую может опускаться дренажный насос, обеспечивая указанную в паспорте высоту подъема водяного столба. Глубина погружения ограничена не только характеристиками мотора и крыльчатки, но и длиной троса и кабеля питания.
Для замены провода питания на более длинный придется вскрывать герметичный корпус.
Высота подъема воды
Она ограничена напором, который крыльчатка способна создать на выходе. Типичные значения я уже упоминал — 5 — 15 метров.
Этот параметр важен в двух случаях:
- При откачке воды со значительной глубины или на местности со значительными перепадами рельефа;
- При большом расстоянии по горизонтали от насоса до точки слива воды. Именно напор на выходе позволяет ей преодолеть гидравлическое сопротивление длинного шланга. При перекачке по горизонтали один метр напора примерно соответствует 10 метрам длины шланга или трубы.
Чем длиннее шланг, тем большее сопротивление он оказывает потоку воды.
Мощность и производительность
Электрическая мощность приборов варьируется от 200 до 1500 ватт, производительность — от 60 до 400 литров в минуту. Чем мощнее и производительнее дренажный насос, тем меньше вам придется ждать откачки всего объема воды.
На практике, однако, производительность всегда несколько меньше заявленной производителем:
- Скорость потока ограничивается гидравлическим сопротивлением шланга;
- Дополнительным ограничивающим фактором может быть использование шланга заниженного по сравнению с выходным патрубком диаметра.
Переходник и тонкий шланг ограничивают производительность насоса.
Советы по выбору шланга для поверхностного насоса
Для подключения дренажного насоса вам потребуется подходящий по диаметру шланг. При выборе обратите внимания на следующие критерии поиска:
- диаметр шланга. Он зависит от размера помпы, которую вы намерены использовать для перекачивания воды. Правильно подобранный диаметр шланга предотвращает засорение системы. Чем меньше диаметр, тем ниже риски. В канализационных системах подойдет только шланг большего диаметра;
- длина. Рассчитывается по принципу: 1 метр глубины равен 10 метрам по горизонтали. Если вам нужно выкачивать воду с глубины 10 метров, длина шланга будет 100 метров. При откачке воды с глубины скорость процесса будет относительно невысокой. Также не стоит забывать о запасе по метражу;
- допустимая температура. Шланг должен быть изготовлен из материала, который выдерживает низкие температуры, жару, температурные колебания. Наиболее востребованными считаются шланги из ПВХ. Они не подвергаются воздействию внешних факторов и устойчивы к перепадам температур.
С учетом всех вышеописанных факторов вы сможете подобрать качественный шланг, который отлично будет справляться с перекачиванием воды.
Производители насосов
На российском рынке дренажный насос можно найти как от отечественного, так и зарубежного производителя. Вариантов насосного оборудования в магазинах представлено немало. По разнообразию моделей помпы для перекачки грязной воды схожи с иной техникой бытового назначения и стройматериалами. Например, та же обшивка дома сайдингом может быть произведена несколькими видами панелей, выбрать сегодня есть из чего.
Среди крупных производителей рассматриваемых насосов стоит выделить следующую пятерку:
Российский «ДЖИЛЕКС».
Российско-китайский «БЕЛАМОС».
Датский «GRUNDFOS» с производством в России.
Российский «ВИХРЬ».
Немецкий «KARCHER».
Модель QUATTRO ELEMENTI Drenaggio — ориентировочная цена 1600 рублей
Помимо них упомянуть можно китайский «Elitech», итальянские «Marina-Speroni» и «Aquario», японскую «Makita», а также отечественные «Зубр» и «Промэлектро» (серия «Водолей»).
Модель Вихрь ДН-900 — ориентировочная цена 2800 рублей
Все предлагаемое этими производителями насосное оборудование для грязной воды имеет приблизительно схожие характеристики и цены. При выборе нужной модели лучше всего ориентироваться не на бренд, а на свои потребности и спецификацию конкретного прибора. Для одних ситуаций потребуется погружной вариант, для других оптимально подойдет поверхностный аналог, а в третьих придется брать оборудование вовсе фекального предназначения.
Погружной насос Zubr ZNPG-550 — ориентировочная цена 3000 рублей
Модель UNIPUMP MULTISUB 1000 — ориентировочная цена 6500 рублей
Дренажный насос MAKITA PF1100 — ориентировочная цена 7500 рублей
Принцип работы станции и ее устройство
Вы понимаете, зачем нужен дренажный насос. Теперь необходимо разобраться с принципом работы дренажного насоса.
Изделие отвечает за отвод влаги со станции до резервуара, хранящего воду. Станция функционирует максимально эффективно, если соблюдать норму твердых фракций, поступающих внутрь конструкции. Большинство моделей обладают поплавковым включателем, следящим за уровнем воды в резервуаре.
Наглядная работа изделия продемонстрирована в видео:
Дренажные насосы различаются по максимальной глубине погружения и выдерживаемой температуре. Учитывайте эти технические характеристики, выбирая подходящую модель. А для наглядного анализа устройства обязательно посмотрите схематичное расположение его элементов.
На что обратить внимание при покупке
Дренажные помпы имеют массу показателей, свойств и отличий
Как определить, какой подходит для вас? При покупке обратите внимание на следующие параметры
Характеристики грязевых дренажных помп KARCHER
Размер частиц
С какой водой предстоит работать помпе? Будут ли в воде примеси? В паспорте прибора указан размер частиц, который способен перекачивать насос без вреда для себя. Это может быть 5 мм, 35 мм, 50 мм и даже больше!
При долгой работе с грязной водой, фильтр на дренажном насосе может забиваться. Его нужно периодически осматривать и чистить.
Производительность
Или пропускная способность. Показывает, какой объём жидкости прогоняет через себя прибор за единицу времени. Иногда этот параметр указывается в м3/ч, а иногда в л/мин, или л/ч.
График зависимости производительности от напора погружного насоса
От этого будет зависеть скорость работы и если вам предстоит часто перекачивать большое количество воды, то этот показатель (а он может различаться от 10 до 230 л/м), немаловажен!
Напор
На какую высоту, или с какой глубины насосу нужно будет поднимать воду? У дренажных насосов напор обычно небольшой – от 5 до 20 м. При горизонтальном использовании этот показатель можно смело умножать на 10.
Рабочие характеристики грязевых насосов — напор
Например, если напор купленной помпы составляет 7 м, то по горизонтали он сможет протолкнуть воду на примерно на 70 м. (Конечно, коррективы внесут и диаметры шлангов).
Обычные садовые шланги не подходят к дренажным насосам. Специальный шланг большего диаметра, как правило, можно купить там же, где и насос.
Мощность
Показатель влияющий, как на производительность агрегата, так и на семейный бюджет. Большой мощностью обладают только промышленные приборы. Обычные бытовые насосы весьма экономичны.
Уровень опорожнения
Нужно ли вам будет осушать ёмкость полностью? Если да, то важно выяснить этот параметр при покупке
Самовсасывающая способность грязевой помпы
Насос может «оставлять» 3-4 см. воды, а может всего 2 мм. Разница ощутима.
Аварийное отключение
Как уже говорилось, поплавковый механизм отключит прибор, если закончилась вода, а специальное реле может остановить работу, если двигатель перегрелся. Срок службы будет гораздо больше, если такой механизм предусмотрен.
Температура воды
Нужно ли будет качать горячую воду? Насосы склонны греться, и большинство рассчитаны на холодную воду. Но есть специальные модели, которые работают с жидкостью +50 и даже +70оС. Правда, недолго (около 2 минут).
Материалы
Из чего сделан корпус и рабочие колёса? Частицы будут постоянно шлифовать детали, а зазоры влияют на работу аппарата. Поэтому, хорошо, если они стальные.
Существует также насос вихревого типа с магнитным приводом, которым можно перекачивать токсичные жидкости.

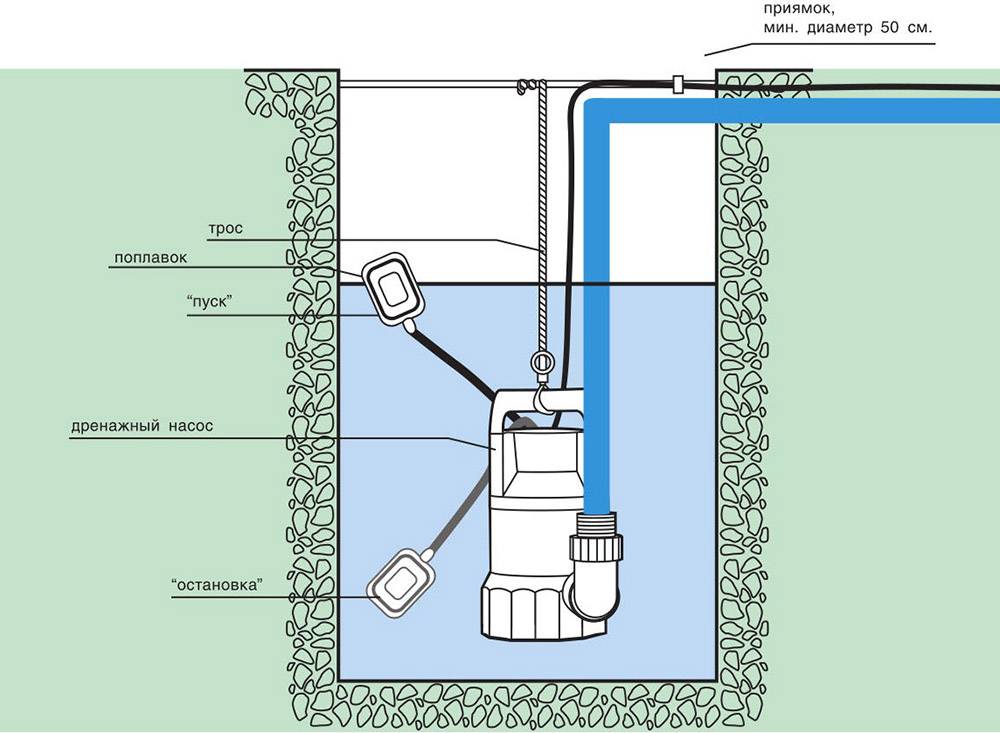

Схема стационарной установки дренажной помпы
Итак, дренажный насос – очень полезная в хозяйстве вещь! На рынке представлены модели немецких, итальянских и российских производителей. Цены варьируются от 2000 р. до 80000 р. Но, если у вас есть около 7000 р.– этого вполне достаточно, чтобы подобрать для себя качественный дренажный насос со всем набором нужных функций!
Виды дренажных насосов
Их делят на две большие группы.
Поверхностные. Насос устанавливается в сухом месте, рядом с колодцем, затопленным котлованом, заполненными водой траншеями и т.п. К нему подключается шланг, который опускается в воду на максимально возможную глубину. Стоки откачиваются через него. Их можно собирать в емкости, сбрасывать на грунт или отводить на определенное расстояние (для этого подключается дополнительный шланг).
Погружные. Для работы насос погружается в откачиваемую жидкость, для сброса стоков используется подключенный к нему шланг. Такое оборудование поставляется в защищенных корпусах, оно не «боится» контакта с водой. При долгой работе мотор охлаждается перекачиваемой жидкостью, и поэтому работа «вхолостую» для погружного оборудования опаснее, чем намокание. Если мотор не отключается автоматически после перекачивания всех стоков и не имеет защиты от перегрева, нужно дополнительно следить за его работой.
И погружные, и поверхностные дренажные насосы могут работать автоматически, если в их конструкции есть поплавковый выключатель. После включения насоса он помещается на поверхность воды. При изменении ее уровня выключатель тоже перемещается, отключая двигатель, когда стоки откачены. Если оборудование установлено стационарно, поплавковый выключатель может запускать его автоматически при накоплении стоков и подъеме уровня воды в колодце. Чтобы такой выключатель работал корректно, следят, чтобы он свободно перемещался в воде, не цеплялся за стенки колодца, мусор, ветки и т.п.
В качестве дренажных нельзя использовать фекальные насосы — они могут быстро выходить из строя из-за присутствия твердых частиц и крупных включений в стоках. Фекальное насосное оборудование используется для перекачки канализационных стоков с волокнистыми включениями и органическими частицами без твердых взвесей. В их конструкции нет фильтров, задерживающих твердые частицы. Дренажные насосы могут перекачивать стоки с содержанием твердых включений размером от 5 до 40 мм и более. Дополнительно всасывающее отверстие защищено металлической сеткой, которая задерживает более крупные частицы, защищая двигатель от повреждения.
Характеристики
Производительность. Измеряется в л/мин. или м3/час. Определяет количество жидкости, которое насос может перекачать за определенное время, скорость его работы. Использовать оборудование с высокой производительностью стоит только в случаях, когда нужно обеспечить быструю откачку большого объема стоков. С увеличением производительности возрастает мощность и потребление электроэнергии такого оборудования, а также его цена. При использовании в составе дренажа, для откачки талых вод или скопившихся после ливней стоков достаточно средней производительности (6-8 м3/час). При проектировании дренажа со стационарно установленным насосом этот параметр рассчитывают отдельно по показателям напора, объема грунтовых вод.
Уровень опорожнения. Важен, если будет выполняться осушение затопленных территорий, подвалов (уровень оставшейся воды должен быть минимальным и составлять 2-5 см). Для оборудования, откачивающего воду из колодцев, уровень опорожнения не должен быть низким (на дне может оставаться вода). Если для оборудования заявлен низкий уровень опорожнения (меньше 5 см), оно должно быть дополнительно защищенным от повреждения крупными твердыми частицами (обычно скапливаются на дне колодцев, траншей, котлованов).
Напор. Отражает высоту, на которую насос может откачать сточные воды. Чем больше эта высота, тем на большее расстояние можно переместить стоки при их откачивании. Чтобы определить требования к напору, измеряют расстояние перемещения сточных вод по вертикали и горизонтали. Горизонтальное расстояние «переводят» в вертикальное, используя для этого коэффициент 0,1 (10 м по горизонтали соответствуют 1 м по вертикали). Так, если воду нужно поднять на 2 м по вертикали, а затем отвести на 30 м по горизонтали, то минимальная величина напора у дренажного насоса должна составлять 2 м + 30м*0,1 = 5 м. Лучше выбирать насосное оборудование с «запасом» по этой характеристике и использовать шланги максимально возможного диаметра (чем он меньше, тем ниже будет фактический напор и производительность).
Допустимые характеристики стоков. Дренажные насосы используются для отвода грунтовых, талых, дождевых вод, температура которых не является слишком высокой. Применять их для перекачки горячих стоков (с температурой выше 35-40°C) нельзя, это спровоцирует перегрев мотора. Если перекачиваемые сточные воды имеют химически агрессивный состав, выбирают насосное оборудование, выполненное из материалов с дополнительной антикоррозийной защитой. Важен допустимый размер твердых частиц (может составлять от 5 мм для бытовых и до 150 мм для промышленных моделей).
Дополнительно инженеры компании «Мос-дренаж» рекомендуют учитывать разрешенную интенсивность использования дренажного насоса. Она определяет время непрерывной работы, количество часов работы в сутки, влияет на рабочий ресурс оборудования. Чем она выше, тем на большую нагрузку рассчитан дренажный насос.
Выбор насоса по производительности и напору
Производительность — характеристика, которая указывает, какой объем воды способна прокачать помпа за единицу времени.
Показатель напора характеризует возможность оборудования поднять воду на высоту. При выборе помпы учитывают, что 10 м в горизонтальной плоскости равняются 1 м по вертикали. Если, например, требуется почистить колодец глубиной 6 м и отвести жидкость за пределы участка на 10 м по шлангу, проложенному по земле, высота подъема должна быть не менее 7 м.
Насосное оборудование снабжается инструкцией, в которой указаны максимальные показатели производительности и напора. Последний параметр у дренажных насосов небольшой — они предназначены для откачки воды с незначительных глубин.
При выборе учитывают, что увеличение высоты подъема приводит к уменьшению производительности. Взаимозависимость параметров показана на графике, который есть в инструкции к оборудованию.

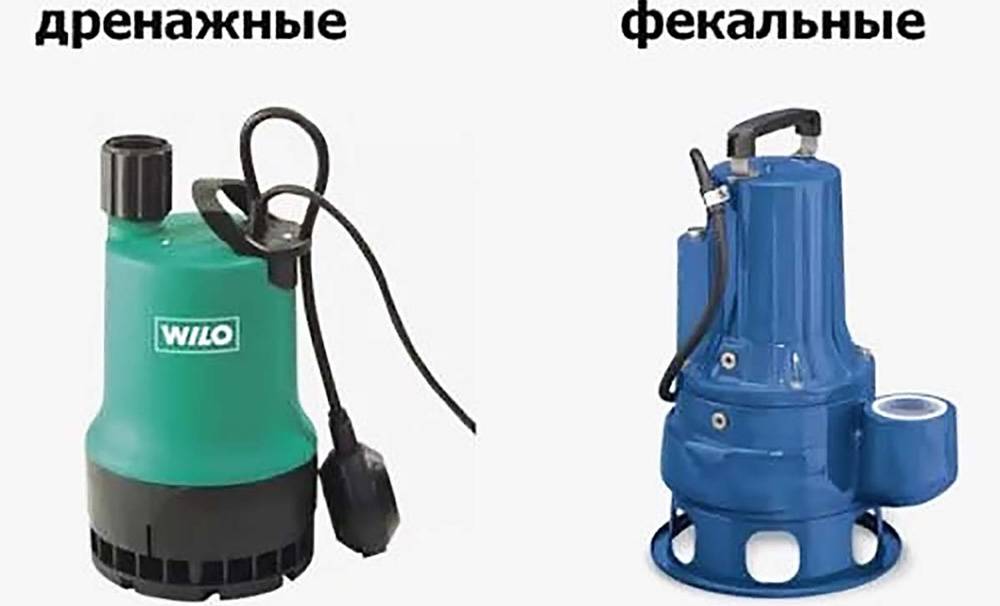

Дренажный и фекальный — в чем разница
Для откачки загрязненных вод есть два вида насосов: дренажные и фекальные. Чем же они отличаются? Дренажные предназначены для отведения загрязненных вод, содержащих твердые включения небольших размеров — ил, песок и другие вещества примерно такого размера. Чтобы предотвратить попадание внутрь более крупных частиц, устанавливают сетки. Как понимаете по описанию, дренажные насосы подойдут для откачки осветленных вод из накопительного колодца, стоящего после септика, для откачки воды из накопительного колодца дренажной и ливневой канализации.
Фекальный насос для канализации отличается от дренажного тем, что может перекачивать вязкие среды с довольно крупными твердыми частицами
Если вам надо откачивать ил из автоматической индивидуальной очищающей установки (типа Топас или др), или осадок со дна септика, дренажник с этим не справится. Слишком густая среда. Для септика выход, в принципе есть, взбаламутить осадок, взвесь выкачать, снова залить воды, снова взболтать и снова выкачать. Сделать то так можно, но септик затем очень долго будет выходить на рабочий режим, так что применять такой способ можно только в крайних случаях. Лучше приобрести специальное оборудование, которое справится со спрессованным осадком.
Для очищения выгребных ям и септиков используются фекальные насосы для канализации. Они могут перекачивать сильно загрязненные жидкости, вязкие среды, в которых могут содержатся твердые частицы. Размер частиц зависит от модели, но максимальная величина — 50 мм. Далеко не всегда в выгребной яме все отходы перегнивают до такого состояния. Чтобы можно было справиться с ситуацией в нижней части насоса устанавливают измельчитель. Ставится он обычно на центробежные модели — на вал устанавливаются дополнительные режущие лопасти. В рабочий орган насоса стоки попадают уже измельченные.
Так что если планируется использовать фекальный насос для откачки выгребной ямы, желательно чтобы в модели присутствовал измельчитель. Он перемалывает более крупные частицы до допустимых размеров.
Выбор и установка насоса в колодце, видео
В особых случаях, чтобы поддерживать чистоту воды, насос нужно оставить на дне колодца. В данном случае, раз в год необходимо поднимать насос и осуществлять очистку его фильтра от загрязнений. Большого распространения заслужила практика, когда колодец очищают от засорений один раз в несколько лет. В среднем, очистка занимает несколько дней, после чего насос хранится в помещении.
При покупке, дренажного насоса, рекомендуется ориентироваться не только на технические характеристики, но и на ремонтопригодность аппарата. Нужно уточнить, есть ли в продаже комплектующие к нему, узнать расположение ближайшего сервисного центра. Также следует помнить, что модели от известных компаний являются более надёжными и долговечными.
Выбор подходящей модели
При выборе насоса следует учитывать его предназначение
Важно правильно оценивать нижеприведенные критерии выбора:
- Возможность установки прибора, глубина резервуара и площадь подтопленного участка.
- Качество воды. Если устройство будет использоваться для освобождения переполненных резервуаров, то можно сказать, что качество воды будет высоко. При очищении затопленных сооружений могут возникнуть трудности по причине больших размеров твердых частиц. Также учитывается показатель степени вязкости жидкости.
- Объем проводимой работы. Некоторые производители указывают то, что насос может безостановочно работать на протяжении определенного временного промежутка. Если этот показатель будет превышен, то велика вероятность перегрева устройства.
- Температура жидкости. В некоторых случаях дренажный насос применяется для откачки жидкости в случае подтопления сооружения в результате прорыва отопительной системы. Большинство моделей может работать при температуре до 40 градусов Цельсия, вода в теплосетях может иметь наиболее высокий показатель температуры.
Еще одним важным показателем назовем производительность. Устройства, работающие от однофазной сети могут перекачивать до 800 литров в минуту. Современные насосы имеют более высокий показатель, но все же по производительности они уступают варианту исполнения, которые работают от трехфазной сети. В продаже встречаются модели, которые могут откачивать воду с глубины до 150 метров. Скорость всасывания достигает показателя 6,5 тысячи литров в минуту. Однако на загородных участках довольно редко встречается трехфазная сеть.
