Напольные и встраиваемые в пол радиаторы отопления

Чугунные батареи

Эти радиаторы используются издавна и по сей день. С появлением новых, более легких материалов, предпочтение стали отдавать им, убирая из квартир старые не эстетичные на вид чугунные батареи, но в последнее время радиаторы из чугуна снова начали входить в моду.

И это неудивительно, ведь при небольшой стоимости они обладают огромной прочностью и высокой надежностью.

Но большой вес и сложность в уходе для многих являются основополагающими минусами такого рода приборов.

Сегодня чугунные изделия выпускают двух видов:

  • классические бюджетные «гармошки» в стиле «дешево и сердито» самых разнообразных расцветок и в вариантах под покраску
  • изысканные дорогие дизайнерские модели в стиле «ретро», каждая из которых представляет собой своего рода шедевр, и стоимость может быть очень и очень высокой.

Модели с корпусом

Данные радиаторы под полом заключены в корпус из оцинкованного стального листа. Чтобы уменьшить теплопотери через металлические стенки, их утепляют. По той же причине корпус батареи окрашивают в темный цвет. Такие радиаторы оснащены теплообменником с тонкими металлическими пластинками для увеличения площади теплоотдачи.

ЧИТАТЬ ДАЛЕЕ: Как правильно укладывать паркетную доску

Как выбрать радиаторы отопления

Один из лидеров на рынке – радиатор Rifar

После установки данные отопительные приборы декорируются решетками. Чаще всего их изготовляют из дерева или металла. Их окрашивают в разные цвета, в зависимости от выбранного дизайнерского решения.

Напольные приборы имеют более простую конструкцию, но они не всегда вписываются в интерьер помещения.

Ширина ниши колеблется от 2 до 40 см, длина – от 50 см до 4 м, глубина – от 10 до 80 см.

Напольные радиаторы, которые встраиваются в пол, различают в зависимости от температуры теплоносителя:

  • высокотемпературные. Характеризуются параметрами – 90/70°С;
  • низкотемпературные. Температура теплоносителя составляет 55/45°С.


Технические характеристики медно-алюминиевых радиаторов Марс В этом случае радиаторы отопления устанавливаются в специально подготовленную нишу. Ее стенки утепляют. Чаще всего используется полиэстеровая пена. Батареи данного типа преимущественно размещают в новых зданиях, где их установка предусмотрена проектной документацией.

Схема и принцип работы жидкостного электрического радиатора

Канал с нагревательными элементами закрывается специальной решеткой. Она должна выдерживать значительную нагрузку, которая возможна во время эксплуатации.

Также решетка должна быть в обязательном порядке съемной, чтобы была возможность очистки канала от скопившейся пыли. Она может отодвигаться полностью или сворачиваться.

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

  • дерево;
  • обычная, нержавеющая или оцинкованная сталь;
  • алюминий;
  • мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

  • рулонные, которые можно скатывать;
  • линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

  1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
  2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

Классификация

Отопительные приборы отличаются по нескольким признакам.

Источник подачи тепловой энергии

Такие конвекторы изготавливаются в следующих двух исполнениях:

  1. Электрическое отопление. В трубках теплообменников устанавливаются обыкновенные трубчатые нагреватели. За их работой следят датчики термоконтроля.
  2. Стандартное водяное отопление. Нагрев цилиндрических деталей теплообменников происходит за счет кругового движения теплоносителя. Конвектор может функционировать на любом топливе.

Виды конвекции

Чтобы достичь эффективной циркуляции, отопительные приборы оборудуются вентилятором. Обычно он имеет центробежную тихоходную крыльчатку и может работать от аккумулятора с напряжением 12 вольт. Таким образом создается принудительная конвекция. Управление мощностью агрегата осуществляется путем регулировки оборотов вентилятора. При естественной конвекции подобное механическое устройство не устанавливается.

Материал радиатора

Кожух отопительного прибора изготавливается из стали. Причем в дорогих моделях он выполнен из нержавейки, а в дешевых – применяется обычная сталь, которая покрыта слоем цинка для защиты от коррозии. В некоторых случаях на корпус наносится специальная антикоррозийная краска.

Для теплообменников используются более стойкие материалы.

Техническое устройство, сделанное из стали, устанавливается в самых дешевых приборах. Этот металл подвержен коррозии и отличается умеренной теплопроводностью. Но так как прочность стали имеет всегда высокие показатели, такие теплообменники подходят для монтажа в системе центрального отопления.

Стальные трубы способны выдерживать любой гидроудар. Их разрывная прочность имеет очень высокие показатели, они не трескаются и не разрушаются. Оребрение повышает стойкость стенок трубы.

Теплообменник из меди используется только в дорогих конвекторах, монтируемых в пол. Этот цветной металл имеет повышенную коррозионную устойчивость и обладает высокой теплопроводностью.

Существуют также универсальные модели, в которых медная трубка закрывается алюминиевыми ребрами. Теплоотдача в данном случае будет несколько меньше, при этом стоимость прибора значительно снижается.

Дополнительные операции

Вместо дросселей монтируются термостаты, автоматически поддерживающие температуру воздуха.

Термоголовка устанавливается, как правило, в холодный воздушный поток, поступающий сверху.

Если этого не сделать, регулироваться будет не температура помещения, а соответствующее значение нагрева конвектора, которое не имеет никакой линейной связи с комнатной температурой.

Прибор отопления оборудован сливной системой образующегося конденсата. Поэтому его можно использовать для нагрева помещения в зимнее время и для охлаждения воздуха в летний период.

Дистанционный пульт управления позволяет регулировать обороты вмонтированного вентилятора и температуру нагрева на расстоянии.

Протечка конвектора

Если у вас потек обычный радиатор, вы заметите это сразу, потому что увидите под ним лужу.

А если потечет внутрипольный конвектор, вы это обнаружите только после того, как подмокнет весь ламинат и вода поднимется выше его уровня.

При этом гаранитровано будут затоплены все соседи снизу.

Когда у обычного радиатора подтекают подводы, что вы делаете? Берете обычный разводной ключ и спокойно их подтягиваете.

А когда подтекает конвектор, то все соединения будут покрыты очень горячей и очень непрозрачной водой. И вымачивать эту воду тряпкой очень неудобно.

У радиаторов очень острые края и когда вы будете доставать оттуда воду, порезы пальцев вам обеспечены.

Также не забывайте, что нормально греют только конвекторы с вентилятором. А вентилятор это электрический прибор, который питается от напряжения 220В.

И в случае с протекающим конвектором, эффект будет вполне очевидный, как будто электропроводку засунули в воду.

А еще, в нише внутрипольных конвекторов постоянно копится грязь и пыль, а убирать там, как мы выяснили, не очень удобно.

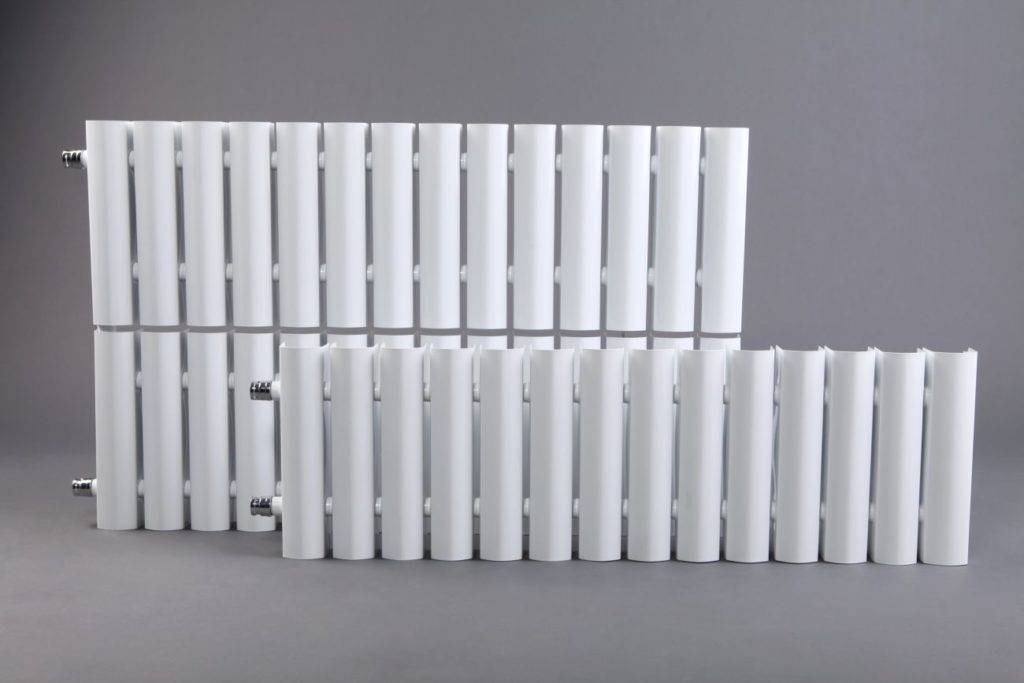

Распространённые разновидности низких батарей

Поскольку радиаторы устроены весьма просто, различия между ними основаны на геометрии корпуса, из какого материала он изготовлен, какой вид и размеры имеют рёбра радиатора.

Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.

Конструкция низких батарей определяется в первую очередь материалами, такими как:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер .

Свойства чугуна определяют и недостатки и преимущества такого радиатора. Чугун хрупкий и подобен яичной скорлупе, которая благодаря своей выпуклости прочна снаружи, но легко разрушается изнутри. Поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. А поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Но при упомянутых недостатках чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Способом литья сталь не позволяет получать необходимую для радиатора ребристую форму. По этой причине стальные низкие батареи из стали изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.

Если же радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается намного большей, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин, что является одним из недостатков таких радиаторов.

Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Кроме упомянутых недостатков стальные радиаторы весьма дороги по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По свойствам передавать тепло они близки к чугунным радиаторам.

Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.

По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Но конвекционные свойства алюминия хуже, чем у чугуна и стали.

Кроме того, алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных .

Такой радиатор изготовлен из нескольких деталей. материал каждой из которых подобран с наилучшим соответствием выполняемой задаче. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Поэтому её срок службы будет сравним с чугунной батареей.

Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие габариты, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.

Трудоёмкость изготовления и использование цветных металлов делает такую батарею более дорогой, чем алюминиевую.

Отопление дизельным топливом

Для отопления дизельным топливом тоже потребуется резервуар, причём расходы на его установку окажутся сравнимы с расходами на автономную газификацию дома. При этом, в отличие от пропан-бутана, дизельное топливо никак не назовёшь дешёвым.

Высокая стоимость. Дизельное топливо — это самый дорогой источник энергии, используемый для автономного отопления частного дома. Киловатт-час дизельного топлива стоит 4.75 руб. Даже электричество обходится немного дешевле. Потратить на отопление больше будет, пожалуй, непросто.

Неприятный запах. Это неизбежное свойство дизельного топлива. Сильный запах будет преследовать несчастного обладателя резервуара с соляркой повсюду. В доме будет пахнуть, как в гараже, а на участке — как от работающего трактора, и с этим ничего не поделаешь.

Проблемы при использовании некачественного топлива. Использование некачественного дизельного топлива может привести к серьёзной поломке отопительного оборудования. У тех, кто использует сжиженный газ и газгольдеры ДИЗАЙН ПРЕСТИЖ, такой проблемы нет: качество пропан-бутана не влияет на его потребительские свойства.

Недостатки отопления при помощи дизельного топлива

  • Высокая стоимость.
  • Иногда приходится чистить снег для зимней доставки.
  • Сильный запах в доме и на участке.
  • Использование помещения под хранилище.

Внешний вид низких отопительных радиаторов

Внешний вид низких радиаторов

Современный производственный рынок предлагает различные конструкции и цветовые решения радиаторов отопления. А также данный вид изделий можно подобрать по следующим параметрам:

  • по размеру;
  • оптимальной длине;
  • удобной ширине;
  • необходимой мощности;
  • а также по количеству секций.

По техническим параметрам этот вид изделий подходит к оснащению отопительных систем любых помещений. Одним из несомненных достоинств этих приборов является качественная конечная отделка поверхностного покрытия радиаторов отопления. Это может быть специализированный лак, напыление или краска.

Такой нюанс обеспечивает стойкость к коррозийным процессам, а также эта обработка не требует регулярной окраски и других видов ухода. Высококачественные устройства этого направления экономят до 30 процентов материальных затрат на отопительные нужды.

Радиаторы производятся в разнообразных вариантах для удовлетворения различных требований и предпочтений покупателей к данному виду товаров. Такой ассортимент позволяет выбирать самый удачный вариант для установки низких батарей в определённом помещении, причём, это выгодно как при установке, так и подходит для определенных систем отопления.

7 Особенности монтажа

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

Внутрипольный конвектор POLVAX

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы

  1. Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.

    Монтаж внутрипольного конвектора

  2. Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
  3. Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
  4. Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

Установка внутрипольного конвектора

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

Шаг 1

Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.

Шаг 2

По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.

Шаг 3

Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.

Шаг 4

К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.

Шаг 5

Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.

Шаг 6

Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.

7.1 Шаг 1

На первом этапе требуется подвести трубопровод для подведения теплоносителя. На этом же этапе выполняют подведение электрической проводки.

7.2 Шаг 2

В процессе установки внурипольного нагревателя потребуется залить стяжку. При этом требуется учесть размер канала под монтируемый отопительный прибор.

7.3 Шаг 3

В подготовленное ложе, установить нагреватель. В пространство между нагревателем и стеной ложа уложить теплоизолятор. С использованием регулировочных болтов выровнять прибор по горизонтали.

7.5 Шаг 5

Для повышения качества тепловой изоляции, цели, образовавшиеся между кожухом прибора и стенами ложе применяют силиконовый герметрик.

7.6 Шаг 6

На этом этапе можно включить прибор и закрыть его декоративной решеткой.

На самом деле, монтаж внутриполового нагревателя не отличается сложностью и его можно довольно легко сделать своими руками.

В своих квартирах и домах мы привыкли видеть навесные секционные батареи, поэтому даже не догадываемся, что есть более практичные и удобные варианты. Напольные радиаторы отопления обладают множеством преимуществ. Существует несколько видов таких приборов. Однако и секционная, и напольная разновидность агрегатов отопления занимает определенное место в помещении вдоль стен, поэтому не подходит для комнат с панорамными окнами. В этом случае используют встраиваемые радиаторы.

Встраиваемые в пол радиаторы отопления

Радиаторы отопления в полу удобны для применения в жилых домах, офисах, зимних садах и пр. Ограничений по применению нет, работают устройства по принципу конвекции. Плюс – снижение расходов на отопление без изменения интенсивности прогрева помещений.

Конструкция простая – внутри корпуса из металла размещен трубчатый нагреватель с пластинчатыми ребрами. Такая оребренная конфигурация увеличивает площадь соприкосновения воздуха с теплоносителем, обеспечивает оперативный прогрев. Верхняя часть короба оснащена решеткой, ее располагают на уровне пола.

Эстетическая привлекательность не влияет на мощность, к тому же прибор встраивают в пол и его не видно. Для установки в помещениях с высокой влажностью следует выбрать устройство из нержавейки, для других комнат подойдут оцинкованные виды. Решетка защищена от ржавчины порошковым покрытием и изготовлена из стали, мрамора, дерева.

По конструкции решетки делят на:

  1. Линейные. Поднимаются целиком, всей пластиной, перекладины расположены вдоль и поперек.
  2. Рулонные. Скатываются в рулон, оснащены только поперечно расположенными перекладинами.

Разновидности и область применения

Радиаторы отопления, встраиваемые в пол, используют в жилых и нежилых строениях, где нет возможности применять стандартные типы. Утопленные в пол агрегаты нужны в теплицах, домах с панорамными окнами, выставочных и музейных залах.

В отличие от низких напольных радиаторов отопления для панорамных окон лучше подходят утопленные в стяжку. В последнем случае батарею не видно, открывается полный обзор из окна. Для повышения функциональности дополняют вентиляторами. Скорость нагрева воздуха увеличивается на 90%, для снижения шумового эффекта применяют пористые резиновые прокладки. Еще оснащают электронными датчиками температуры, регуляторами для настройки температурного режима.

Различают устройства по типу нагрева:

  • Электрические. Оснащены встроенным герметичным ТЭНом с оребрением из пластин медного, алюминиевого сплава. Самые практичные ТЭНы выпускают из нержавеющей стали. Все электроприборы оснащены предохранителями.
  • Водяные. Нагреватель в виде полой трубки с пластинчатым оребрением подключают к магистрали отопления. Трубопровод изготовлен из стали, алюминия или меди. При интеграции приборов в централизованную сеть медные теплообменники не рекомендованы.

Достоинства и недостатки встраиваемых радиаторов отопления

Среди основных плюсов применения приборов:

  1. Скрытый монтаж в любой точке комнаты. Благодаря сокрытию в пол, устройство вовсе не заметно на поверхности. Прочная решетка выдерживает вес мебели, человека.
  2. Простота ухода. Решетку просто чистить пылесосом, как и внутреннюю нишу.
  3. Универсальность. Модули не влияют на общий декор, не требуют тщательного подбора под цвет отделки, общий стиль интерьера.
  4. Безопасность и высокая надежность при эксплуатации. Решетки выпускают с перфорацией малого размера, поэтому невозможно застрять каблуком обуви и ребенок не сможет засунуть внутрь ниши ручку или ножку.

Встроенные радиаторы обеспечивают хорошую тепловую завесу, что удобно в домах с панорамными окнами, торговых точках или витринах магазинов.

К минусам относят:

  • сложность монтажа;
  • необходимость повышения уровня пола с учетом размеров;
  • повышенная стоимость – в сравнении с другими устройствам;
  • неравномерность прогрева в комнатах с высотой стен от 3 м.

Советы при покупке

Наличие вентилятора и системы управления облегчает настройку работы. Также внимания заслуживают размер, мощность агрегата и условия монтажа.

Приобретая водяной встраиваемый конвектор, в расчет принимают:

  1. Показатель давления в сети отопления. Централизованные магистрали выдают до 10 бар, автономные не выше 2,5 бар при пиковых нагрузках.
  2. Чистоту и характеристики теплоносителя.
  3. Тип системы отопления. Это может быть одно-, двухтрубная сеть.
  4. Размер диаметра нужен для переходников. Материал труб зависит от помещения, в котором будут применять устройство.

Основное назначение напольных и встраиваемых радиаторов отопления – прогрев помещений, где невозможна установка традиционных батарей. Они стоят дороже стандартных моделей. Надо выбирать с предварительным расчетом зоны монтажа, вида труб.
